SunnyG按：由于在海鲜市场买回来一个资料不全的外设传感器，接口是2.0的，没有现成的串口连接模块，因此需要在HY2.0母头上接杜邦头，转到TTL转USB模块上，买了一套接线材和压线钳，记录一下步骤以后还有用。

达成：完成HY2.0 5 pin母转杜邦公头

=======================================================================


工具材料：压线钳SN-01BM，普通尖嘴钳，线材，杜邦头

常见型号：HY2.0 5pin母，是2.0口的，刚好能对上传感器的2.0公。

杜邦线头XH2.54

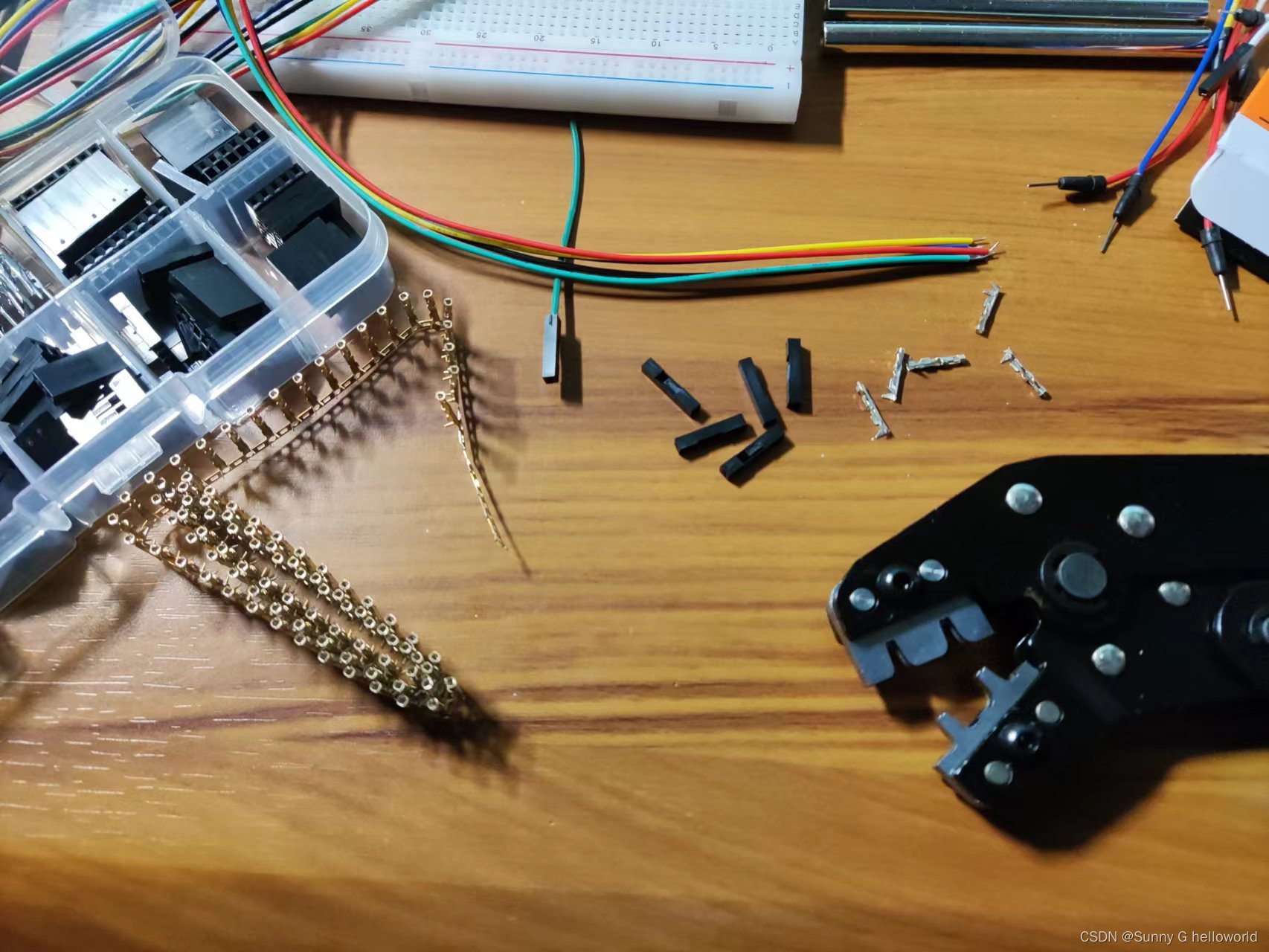

步骤：将用品都放桌面，将杜邦内母端子掰出来

 将线头，刚好放置在母端子的如图位置，塑料线管跟三角突出那里对齐，方便用尖嘴钳将三角突出弯折包起塑料线管

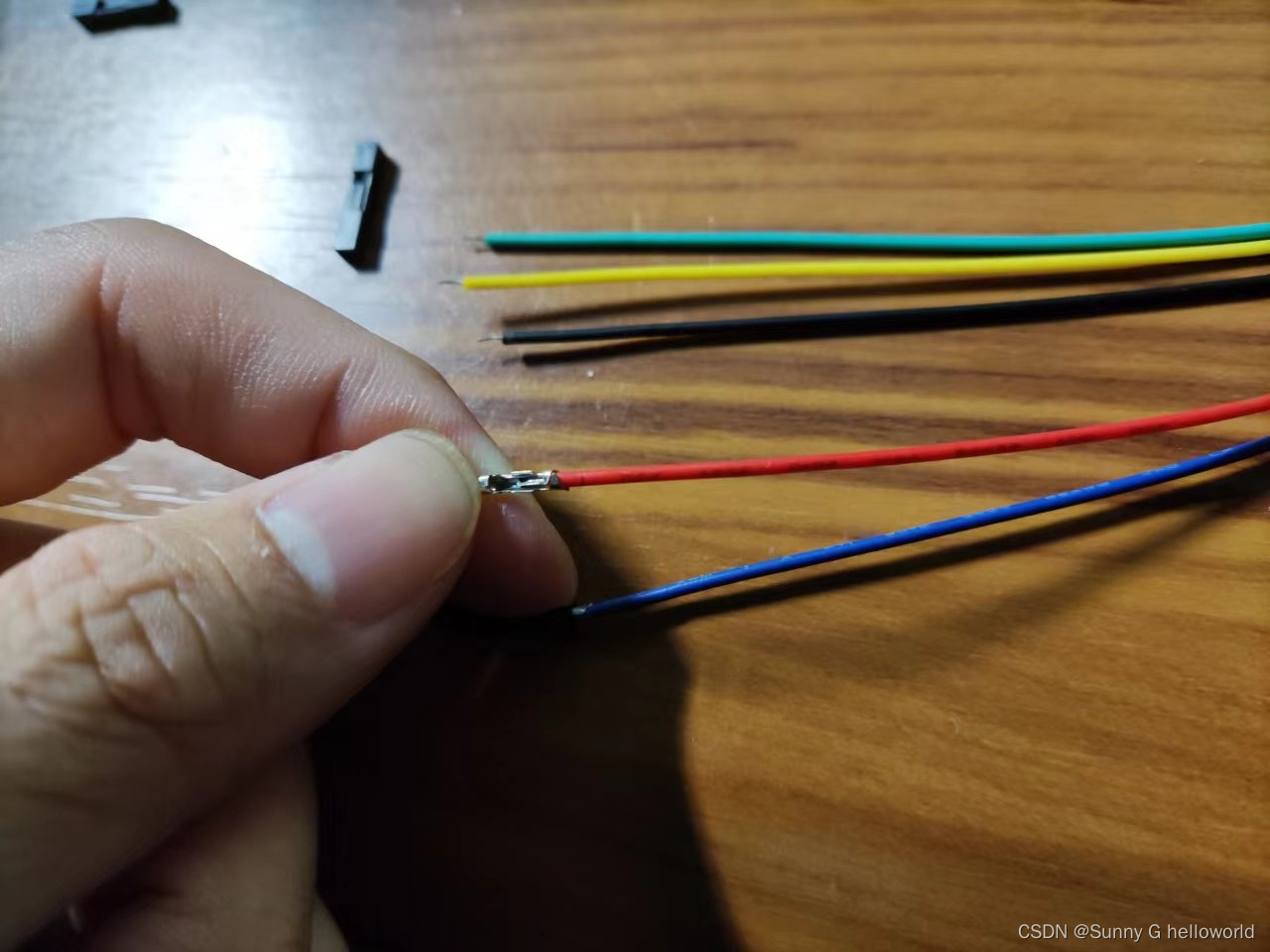

包好线管，轻轻拉不会移动

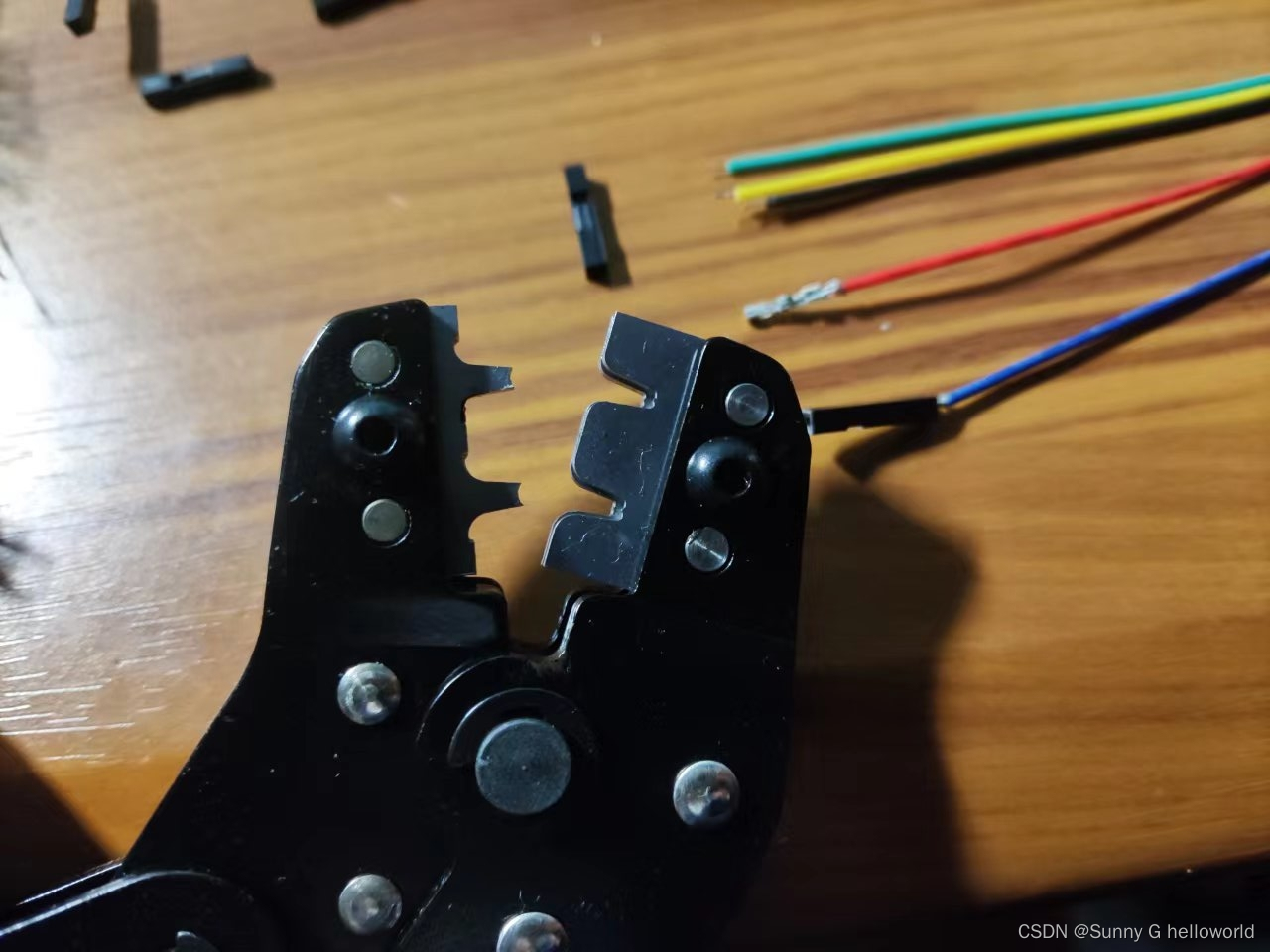

用压线钳，这里我用里面的较大的牙，注意压线钳从左侧到右侧 宽窄是不一样的，

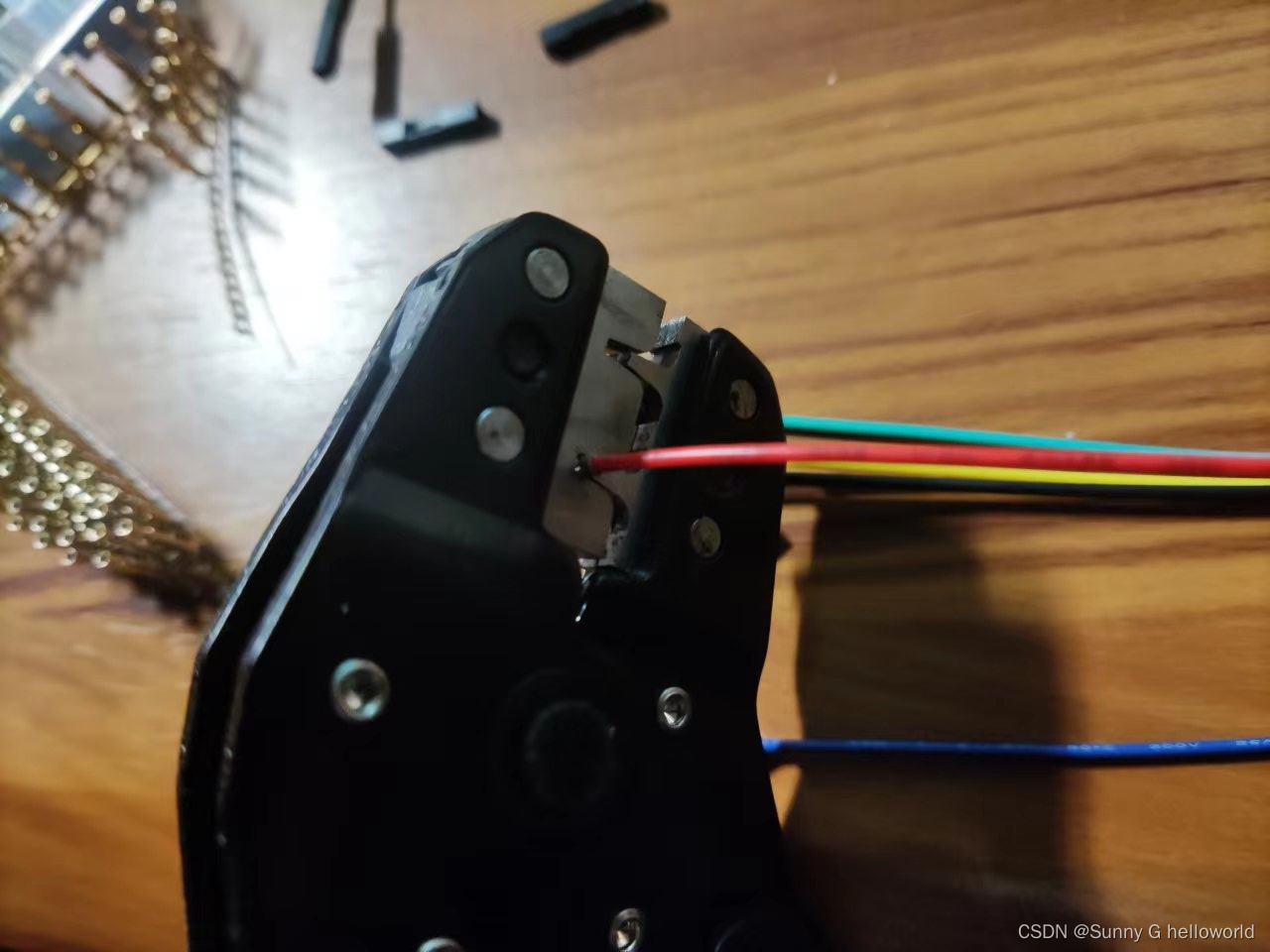

线材从压线钳右侧穿入，塑料线管刚好在压线钳外部，保证能压到母端子的两个金属片，原理是将母端子上的两个金属片与线材导线紧密压在一起

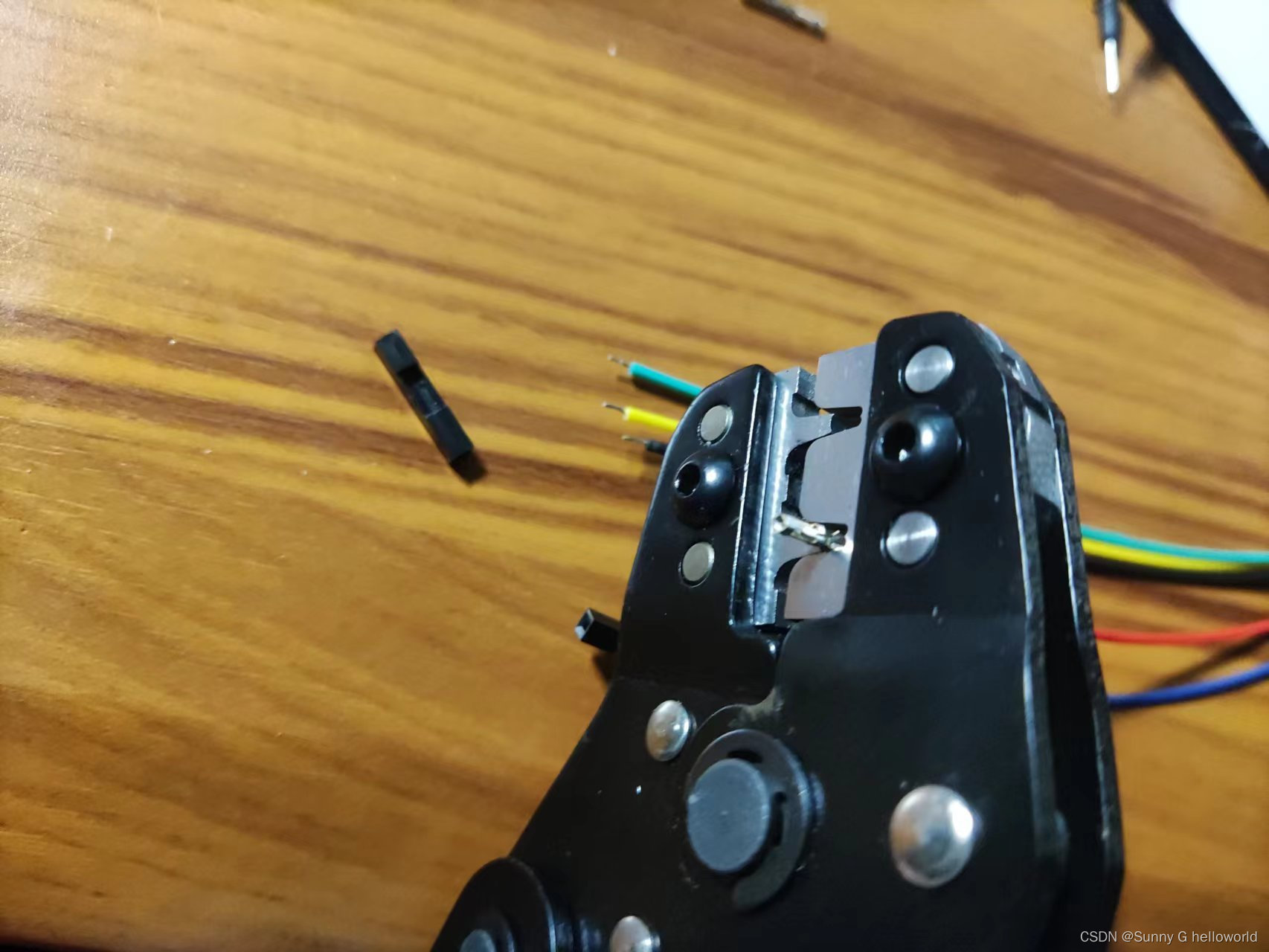

从左侧看是这样的：

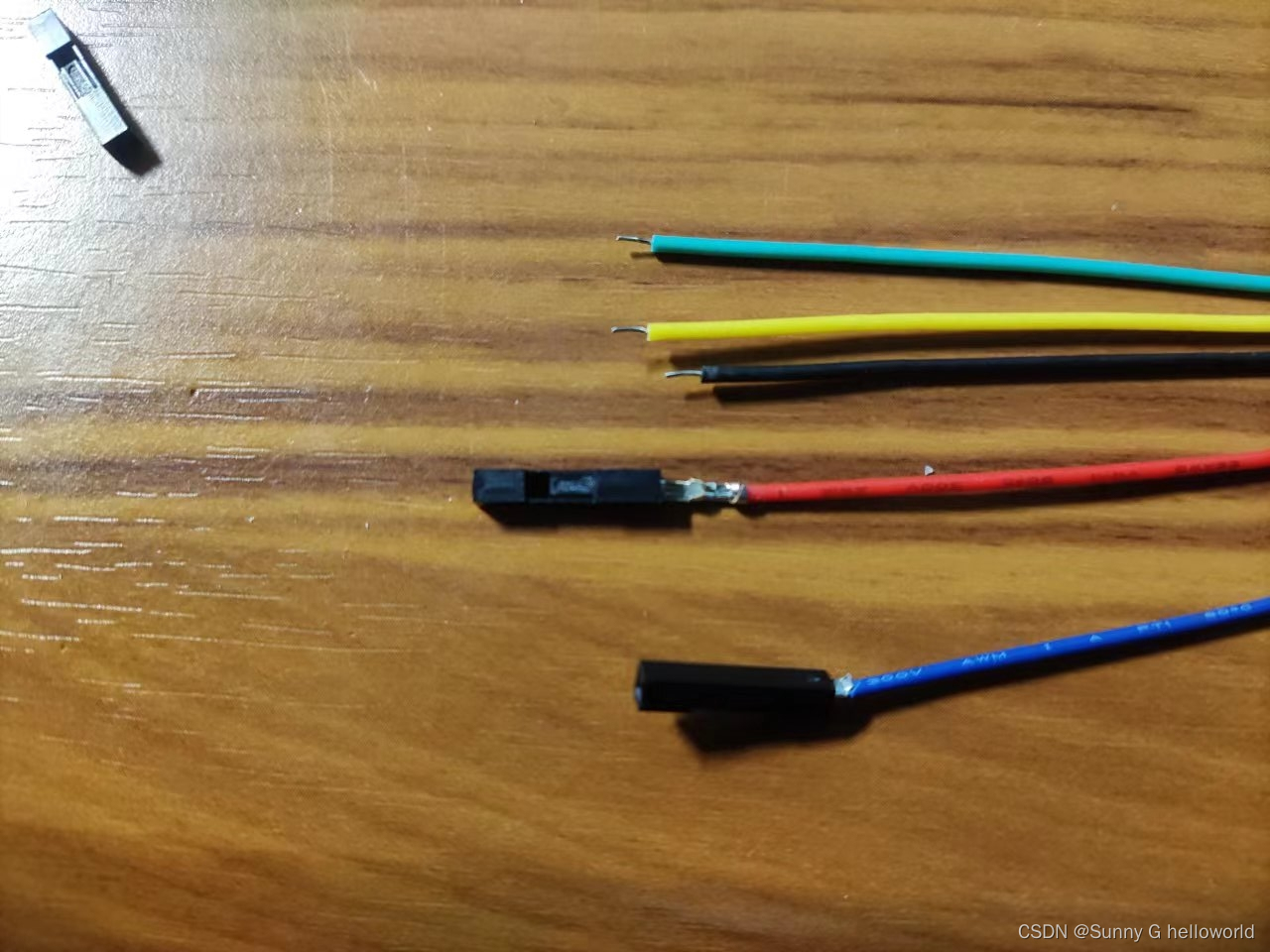

插入杜邦口，注意方向不要反了

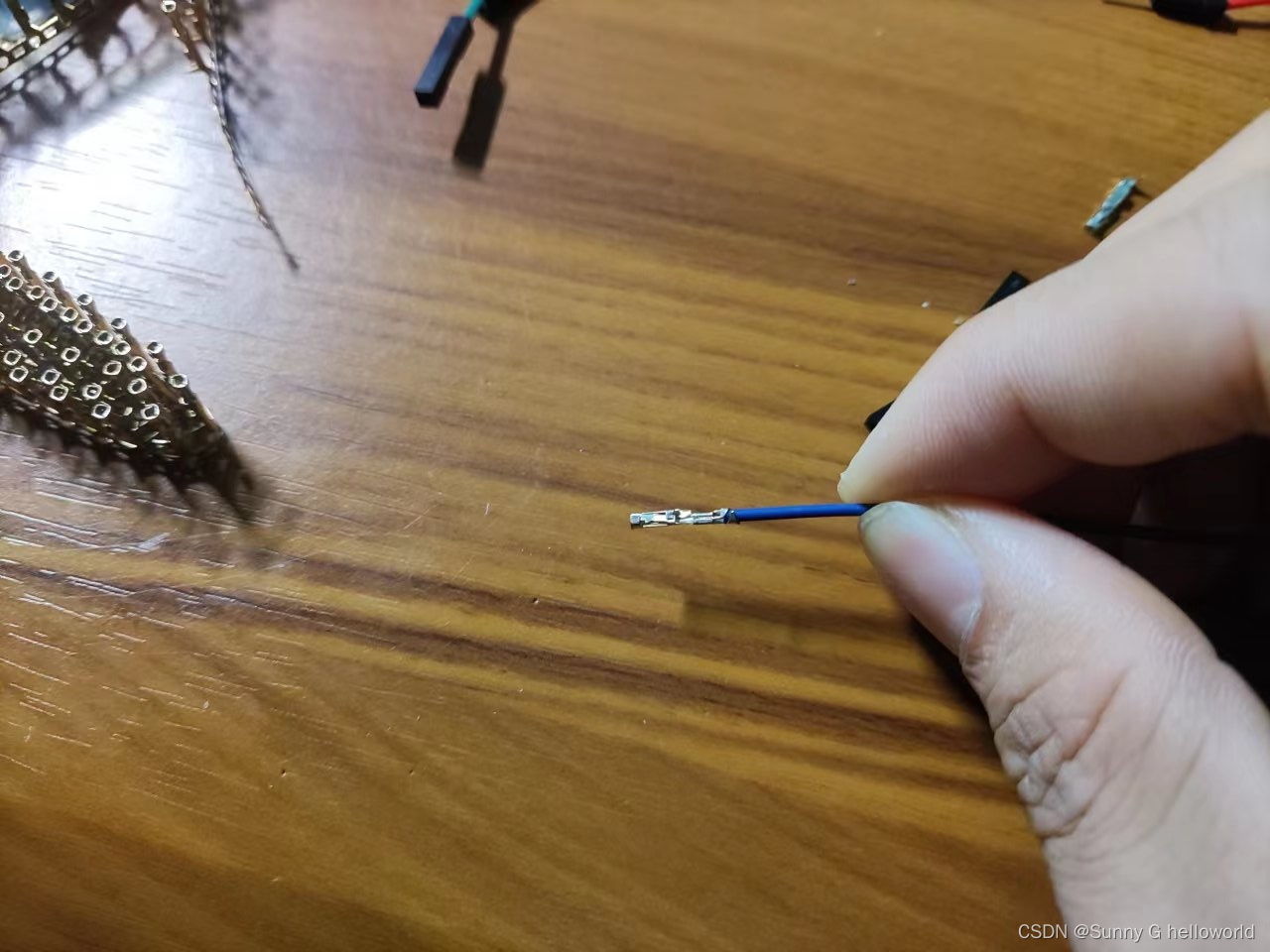

 压线钳压好后侧面的样子

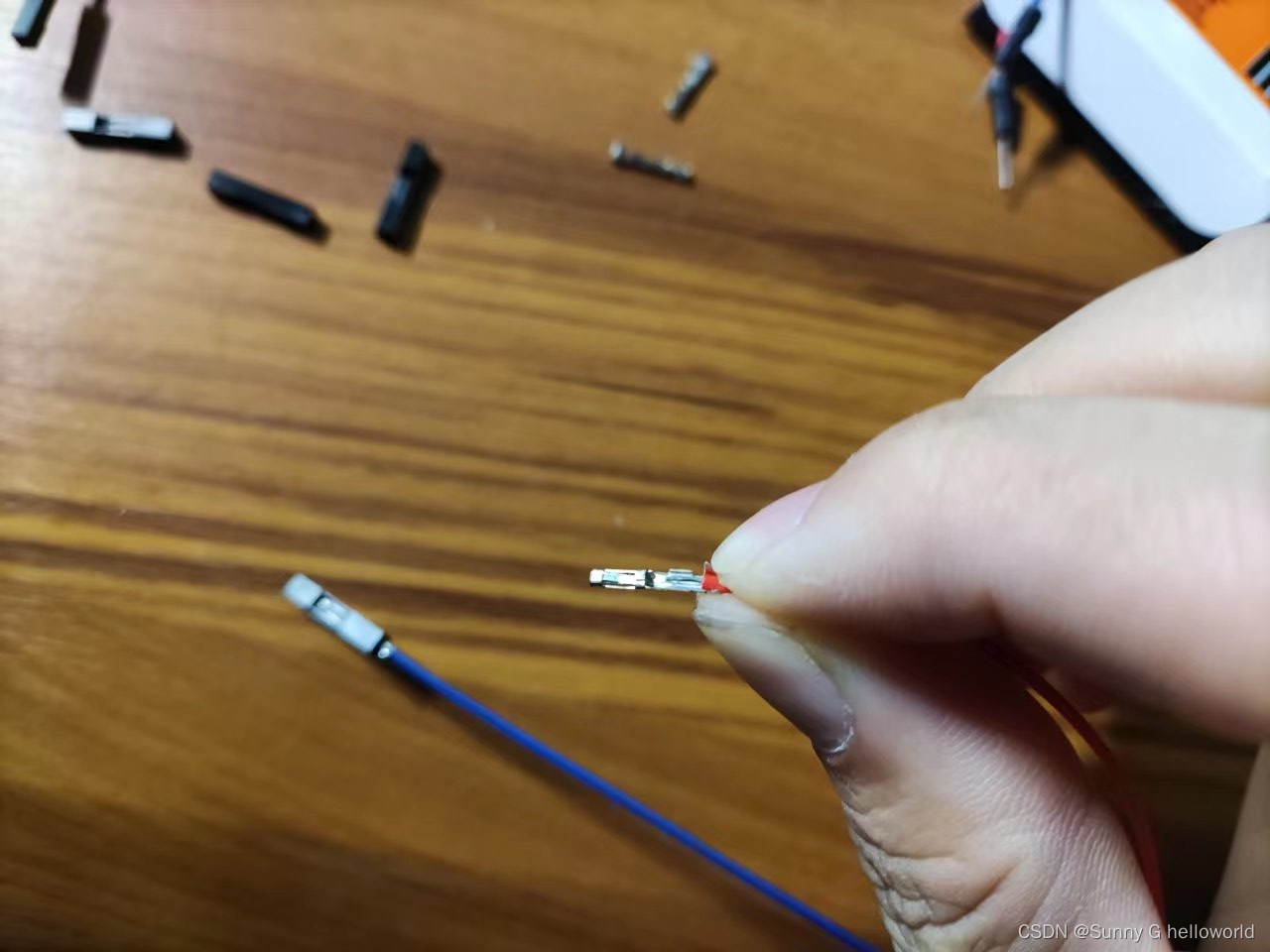

 压线钳压好后俯视的样子



 多做几个就熟手了，我中途报废了差不多5-6个，之后出来的成品已经很标准了
