vivado中FIFO IP核的Standard FIFO和First-word-Fall-Through模式的仿真比较

已于 2022-11-20 13:18:09 修改
阅读量1.5w 收藏 100
点赞数 16
分类专栏： VIVADO IP核 文章标签： fpga verilog
于 2020-05-17 13:38:51 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/woshiyuzhoushizhe/article/details/106173261
版权
本文介绍了Vivado中FIFO IP核的Standard模式和First-word-Fall-Through（FWFT）模式的区别。Standard模式在读使能后的下一个周期读取数据，而FWFT模式则在读使能的第一个周期即可输出数据，但valid信号会立即生效。文中通过仿真图展示了两种模式的写入和读取时序，并提到FIFO深度为1024时，实际只能写入1023个数，almost_full信号会在写入第1022个数后拉高。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、Standard FIFO与First-word-Fall-Through（简称FWFT）

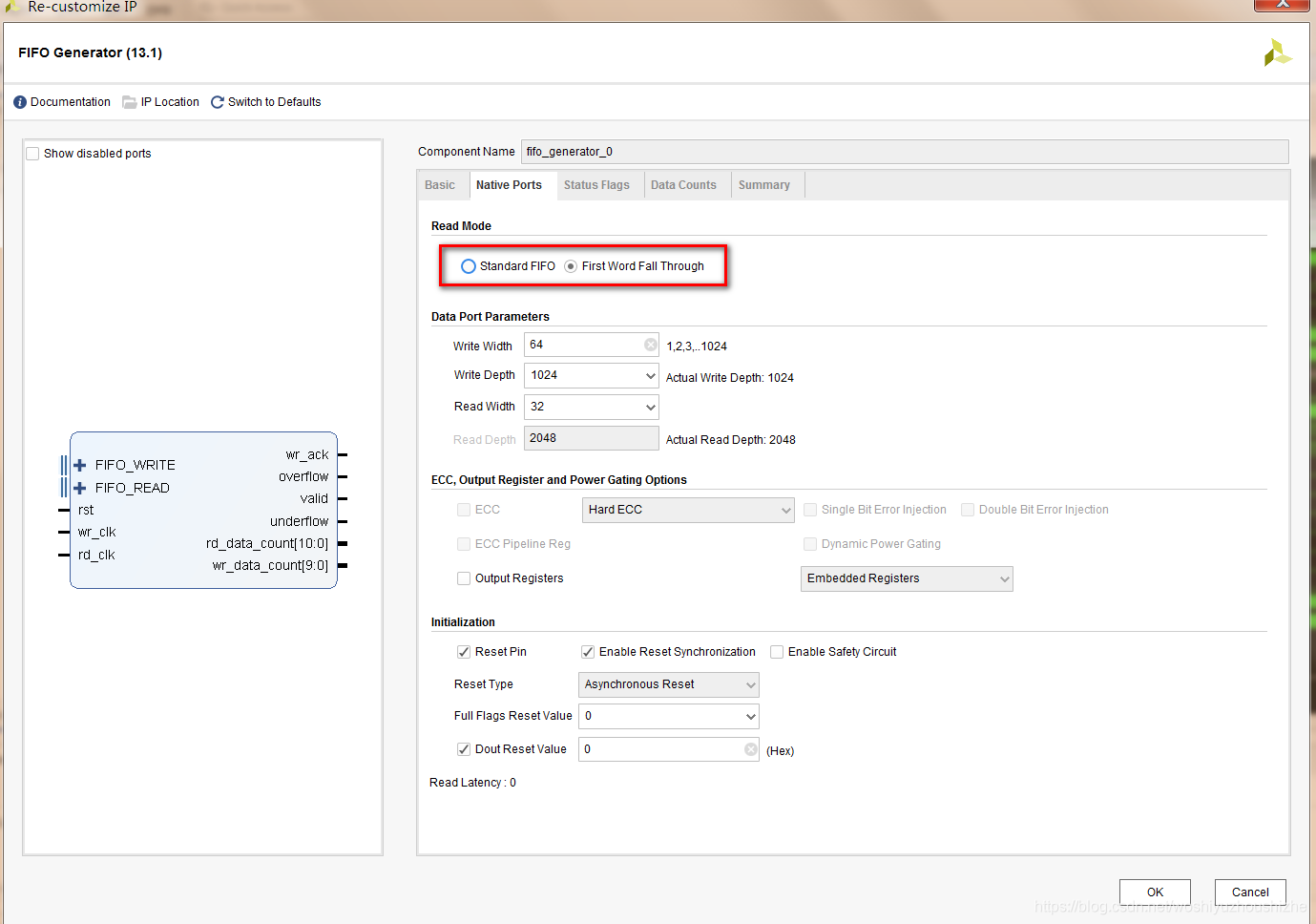

       在vivado中例化fifo的IP核的时候，在native ports部分有两种模式可以选择，如下图所示：

这两种模式的主要区别是：

当选择Standard模式的时候，在读使能信号有效的下一个周期才能读出第一个有效的数据；

当选择FWFT模式的时候，在读使能信号有效的第一个周期就能能读出第一个有效的数据； 这是因为在这种模式下，FIFO提前把数据已经准备到了数据输出总线上，等待都使能有效就输出到数据输出端口（组合逻辑），但在这种模式下，valid信号将会在复位后就保持有效，这一点要特别注意；

两种模式的仿真图如下所示：

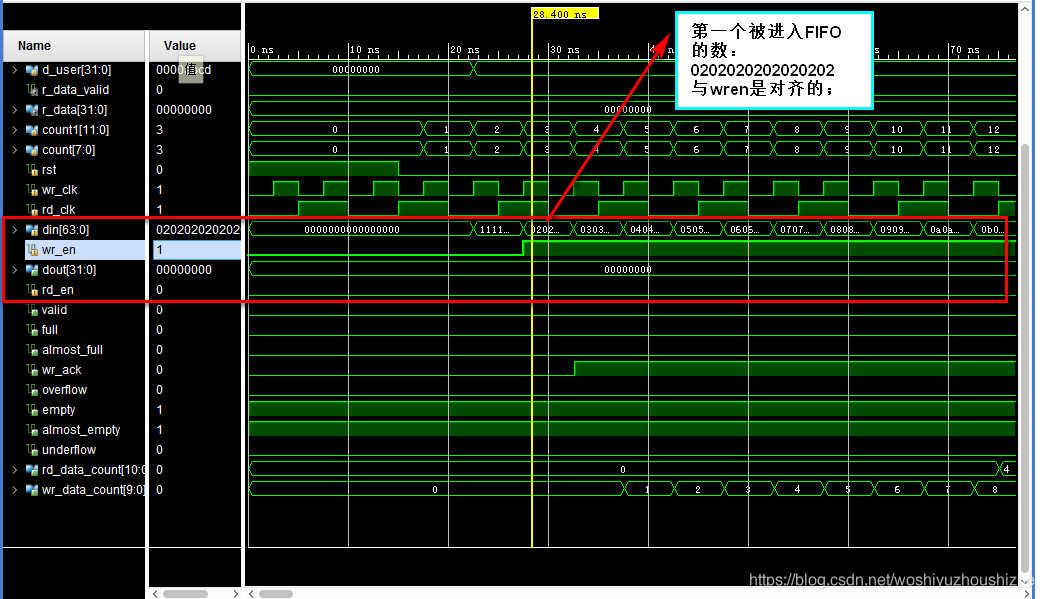

（1）写数据时序仿真结果：

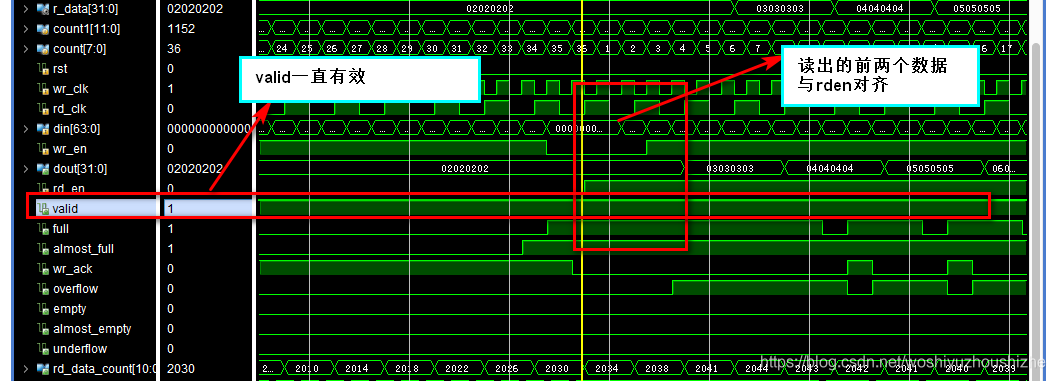

（2）FWFT模式下读数据时序

（2）࿱
