51单片机 Proteus仿真 数码管 万年历 电子时钟 阴历阳历 星期 DS1302 修改时间

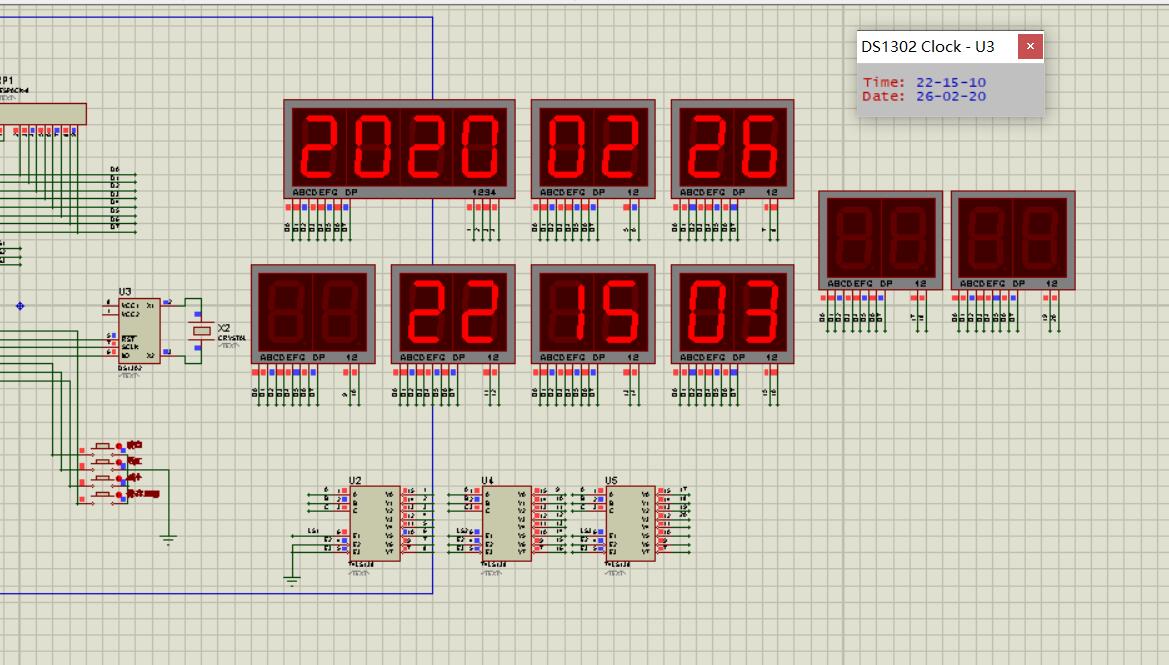

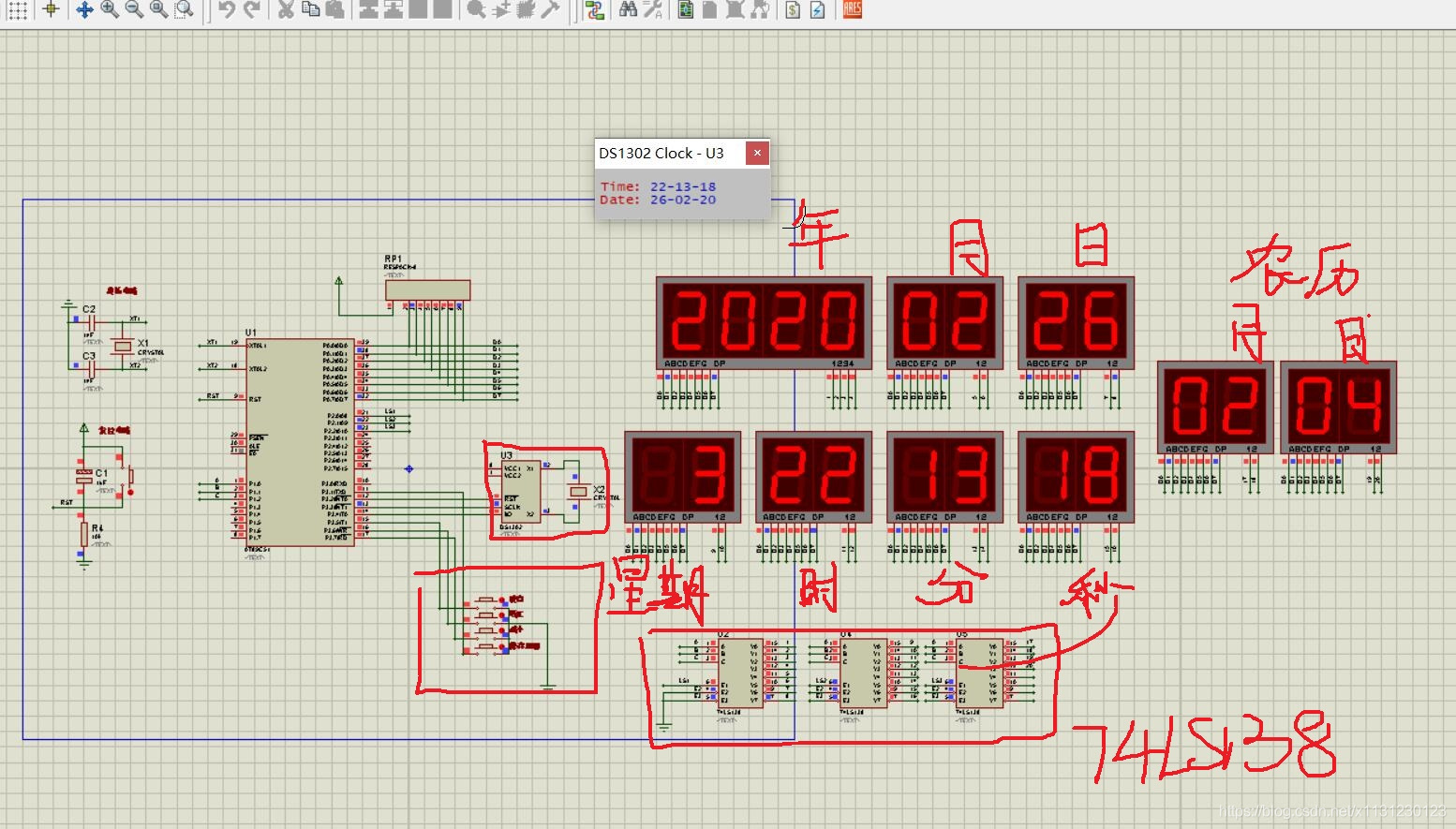

做了个比较叼的，数码管显示出年月日时分秒星期以及阴历的月份和日期。

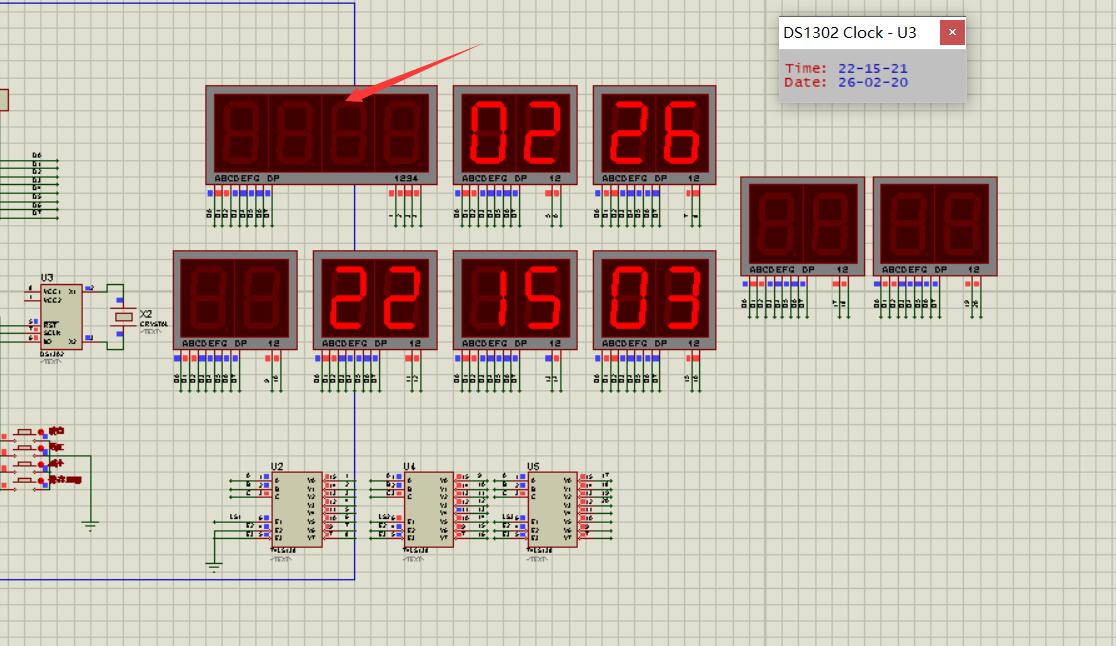

按键可以修改年月日时分秒，星期几是根据年月日计算的，阴历也是计算出来的，不用按键修改。

实验报告：基于51单片机的数码管万年历电子时钟

一、实验背景

本实验旨在利用51单片机实现一个具备电子时钟功能的数码管万年历。系统能够显示公历、农历和星期，并通过按键实现时间和日期的调整。本实验涉及的主要芯片包括DS1302时钟芯片和74LS138译码器。

二、实验器件

• 51单片机（型号：STC89C52）
• • DS1302时钟芯片
• • 74LS138译码器
• • 数码管
• • 按键
• • 电源模块

三、硬件连接

1. DS1302连接：
2. • RST 接 P3.2
3. • SCLK 接 P3.3
4. • DATA 接 P3.4
5. 74LS138连接：
6. • A 接 P1.0
7. • B 接 P1.1
8. • C 接 P1.2
9. • G1/G2/G3分别接P2.0/P2.1/P2.2
10. 按键连接：
11. • 按键1 接 P3.5
12. • 按键2 接 P3.6
13. • 按键3 接 P3.7
14. • 按键4 接 P3.1

四、系统功能设计

1. 定时器初始化

定时器1被初始化为1ms的定时中断，用于驱动数码管显示。定时器中断服务程序中，每次中断都会选择下一个数码管并刷新显示内容。

2. 按键驱动

通过扫描按键的电平变化检测按键按下情况，使用简单的延时去抖动。按键检测函数返回按键编号。

3. 74LS138译码器

使用74LS138译码器选择数码管，通过三位二进制输入控制选择一位数码管。

4. DS1302时钟芯片

DS1302用于存储和读取时间信息，通过SPI协议进行通信。初始化和读取时间的函数如下：

5. 时间显示

通过读取DS1302中的时间数据，并转换为数码管可显示的格式，按一定的刷新频率在数码管上显示时间信息。

6. 按键设置

通过按键调整时间和日期，并更新到DS1302中保存。

五、实验总结

本实验通过51单片机驱动数码管实现了一个具备显示公历、农历和星期功能的万年历电子时钟。系统可以通过按键调整时间和日期，并实时更新显示。DS1302时钟芯片提供了稳定的时间数据存储和读取功能，74LS138译码器则简化了数码管的驱动设计。本实验验证了硬件与软件结合设计电子时钟的可行性，具有一定的参考价值。
