时钟基础知识

本文旨在深入浅出地介绍时钟的基础知识,从时间的起源、计量单位到时钟的发展历史,再到现代时钟的种类与功能,全面展现时间如何被人类精确计量与展现。我们将探讨时钟的基本原理,包括机械时钟、石英时钟以及现代电子时钟的运作机制。同时,我们还将解析时钟在日常生活中的应用价值,如何帮助人们管理时间、提高效率。

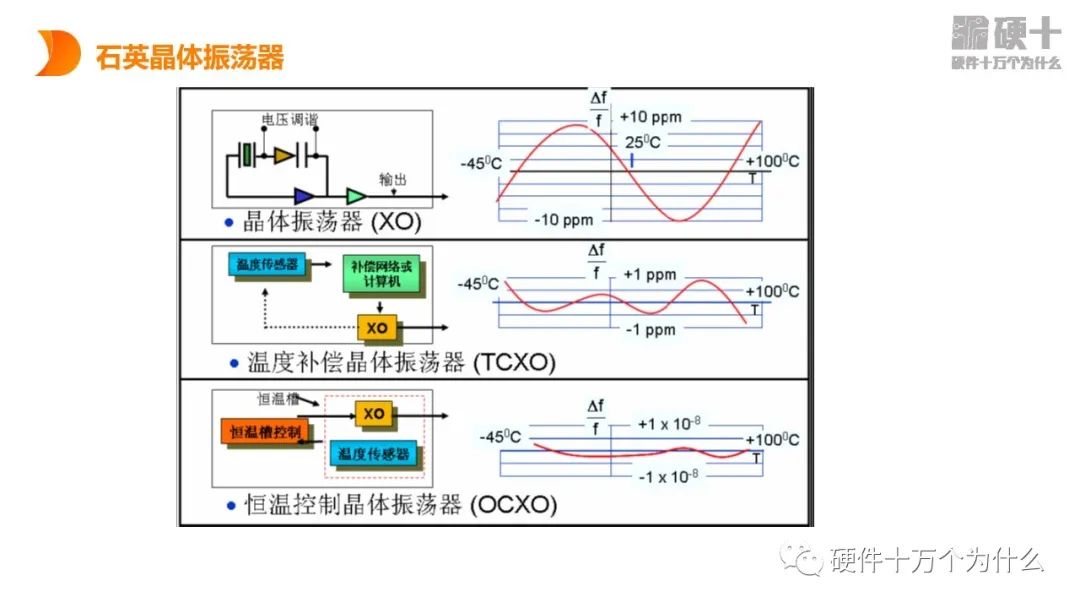

1. 时钟器件

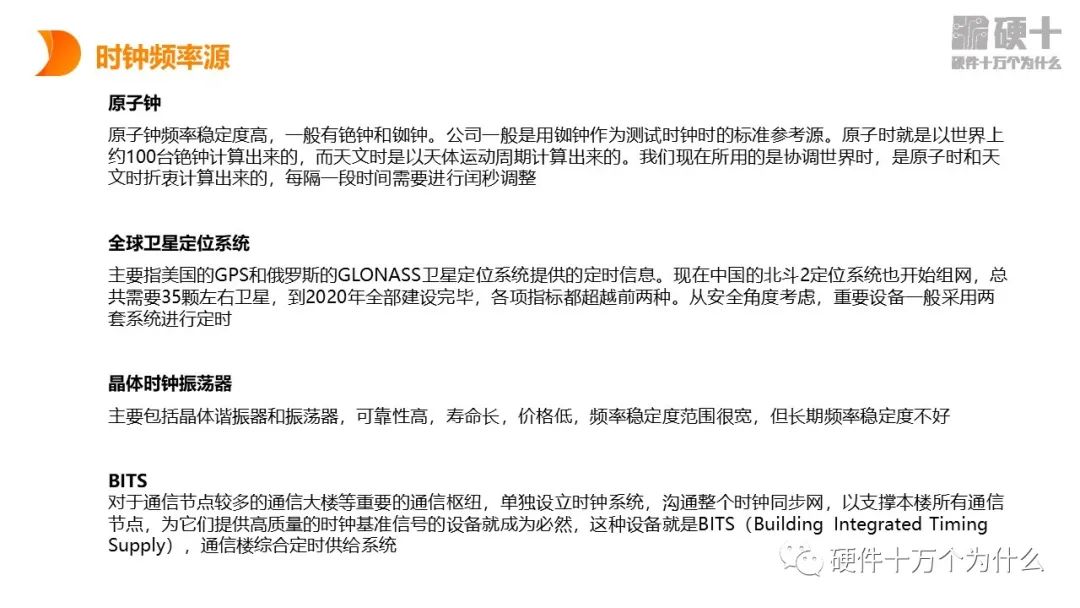

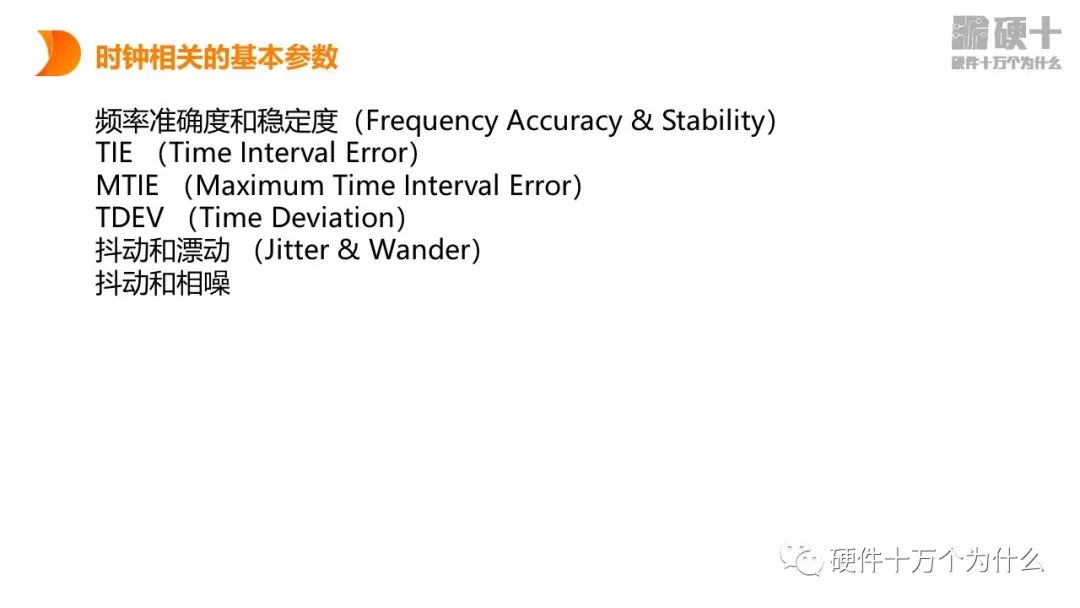

2. 时钟相关的基本概念



时钟周期是指时钟信号周期性重复出现的固定时间间隔,通常用时间单位(s)表示。

时钟频率是指时钟信号每秒钟重复出现的周期数,单位为赫兹(Hz)。频率f和周期T的关系:f=1/T,例如,25MHz频率的时钟表示每秒重复出现25,000,000次,时钟周期为40ns。

 时钟相位是指时钟信号的位置或偏移量相对于某个参考点或时间基准的位置,可以用于控制电路工作顺序和时序关系,通常用角度或时间单位表示。

时钟电平是指时钟信号的电压状态,电压基于不同电平标准可分为高电平和低电平,通常情况下高电平表示为逻辑1,低电平表示逻辑0。例如,在3.3V电压标准下,高电平3.3V表示为逻辑1,低电平0V表示为逻辑0。

时钟沿是指时钟信号从一个电平到另一个电平的过渡点,可以用来触发和同步电路,通常情况下从低电平到高电平的时钟沿为上升沿,从高电平到低电平的时钟沿为下降沿。

时钟占空比是指时钟信号在一个周期内高电平时间所占总周期时间的比例,通常以百分比表示。例如,40%的占空比表示高电平占一个周期的40%。

由于器件材料、工艺、温度等各种因素导致的噪声,实际时钟通常无法保证绝对的精准,所以除理想时钟的基本属性之外,还需要考虑到时钟信号的偏差属性。

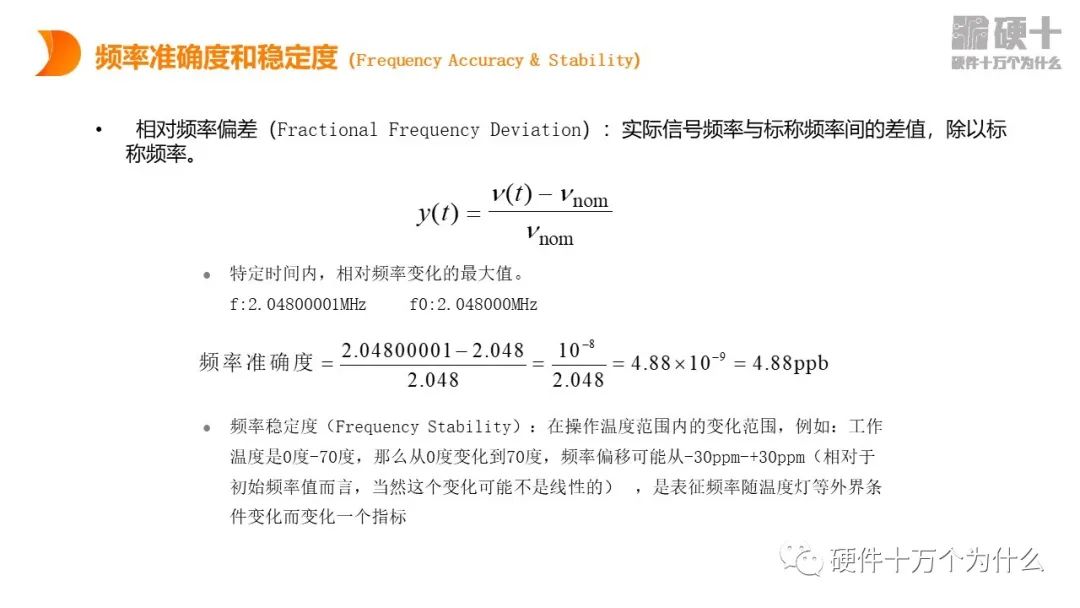

时钟精度是指在25℃下实际测量时钟相对于标准频率的偏差,单位是ppm(百万分之一)。例如,晶振规格说明书中Initial Tolerance指出时钟精度为±15ppm,即该晶振每秒将会产生15us的误差。若时钟频率为25MHz,周期为1/25MHz=40ns,那么每个时钟周期产生的精度偏差值就是40ns*(±15/1000000)=0.6ps。

由于材料和工艺的限制,晶振在不同的温度下精度会有较大的偏差,这种精度偏差被称为时钟温漂,单位是ppm(百万分之一)。例如,晶振规格说明书中Frequency Stability指出时钟温漂存在±50ppm和±100ppm两种规格。若时钟频率是25MHz,并且选择了±100ppm的型号,那么每个时钟周期由于温漂所产生的精度偏差值就是40ns*(±100/1000000)= 4ps。

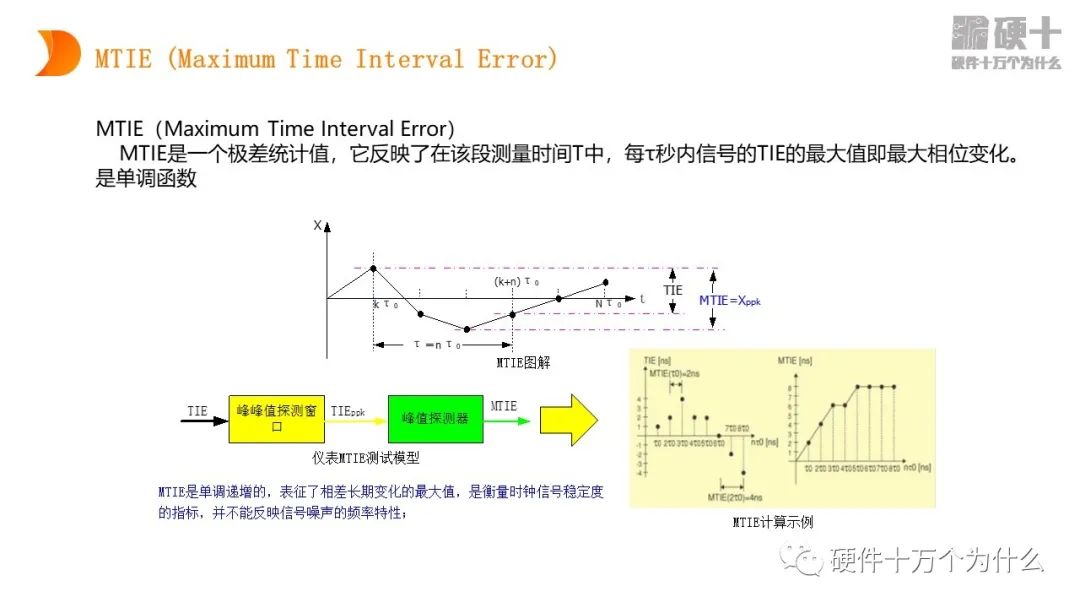

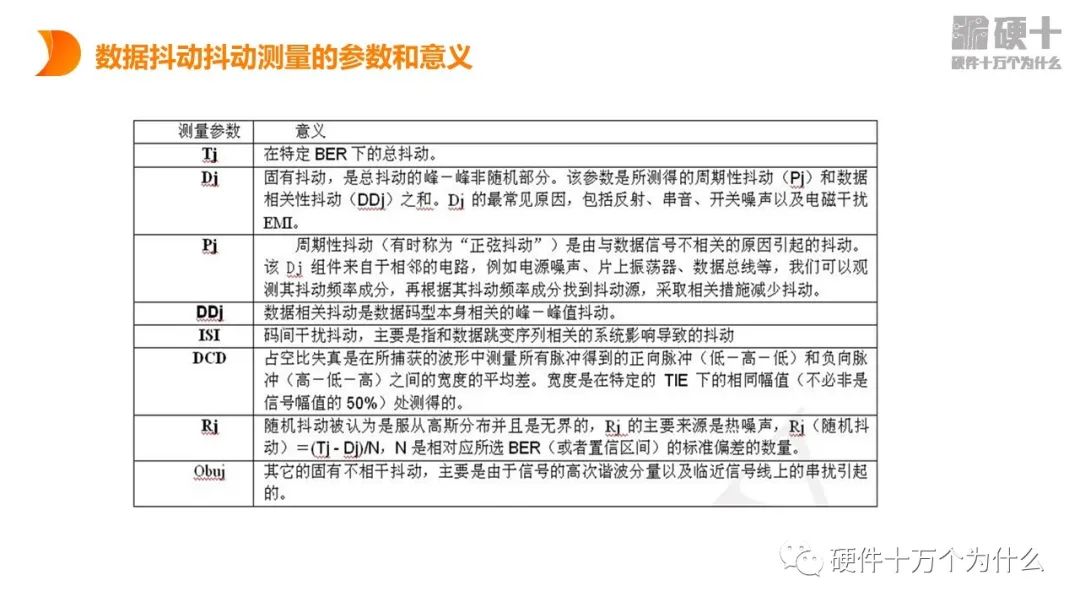

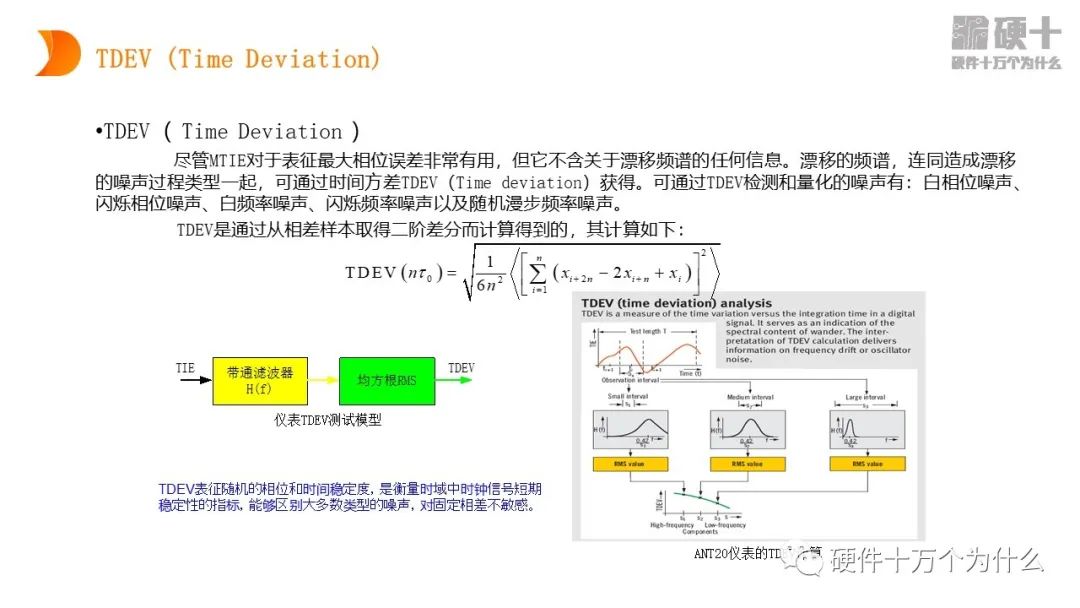

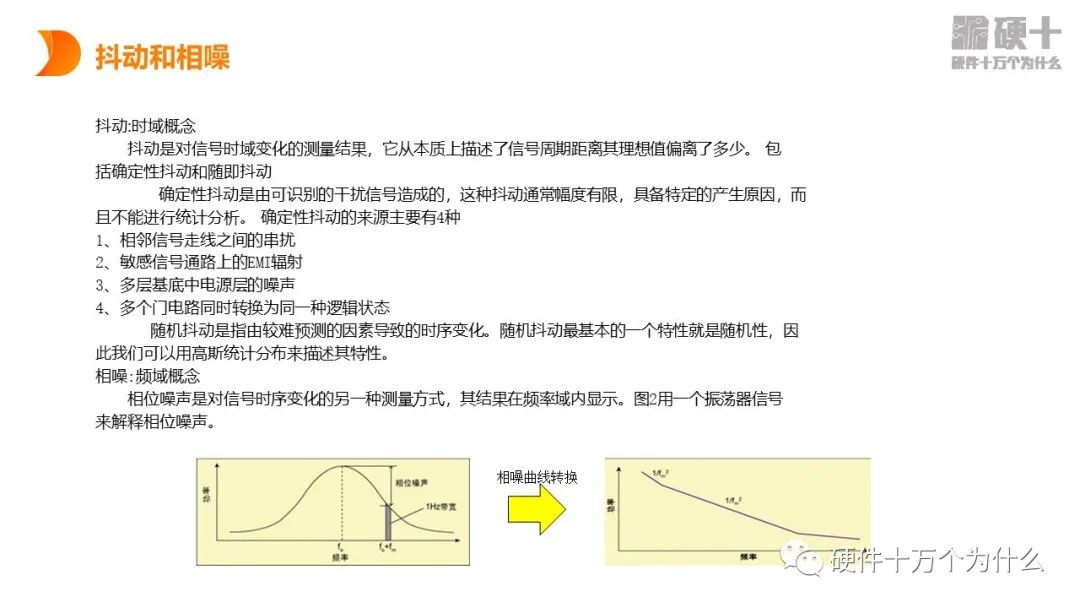

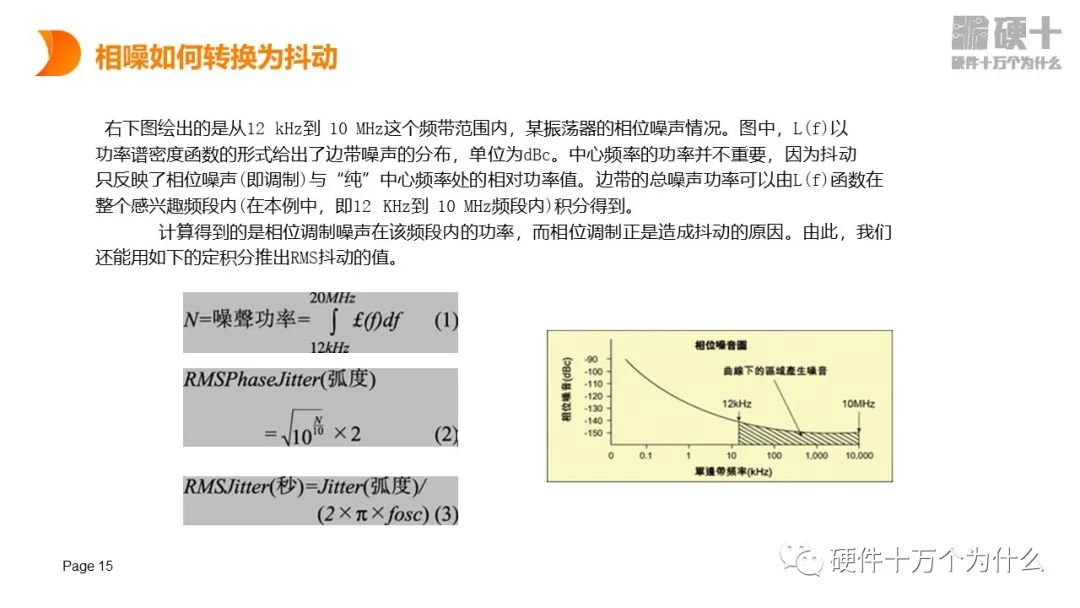

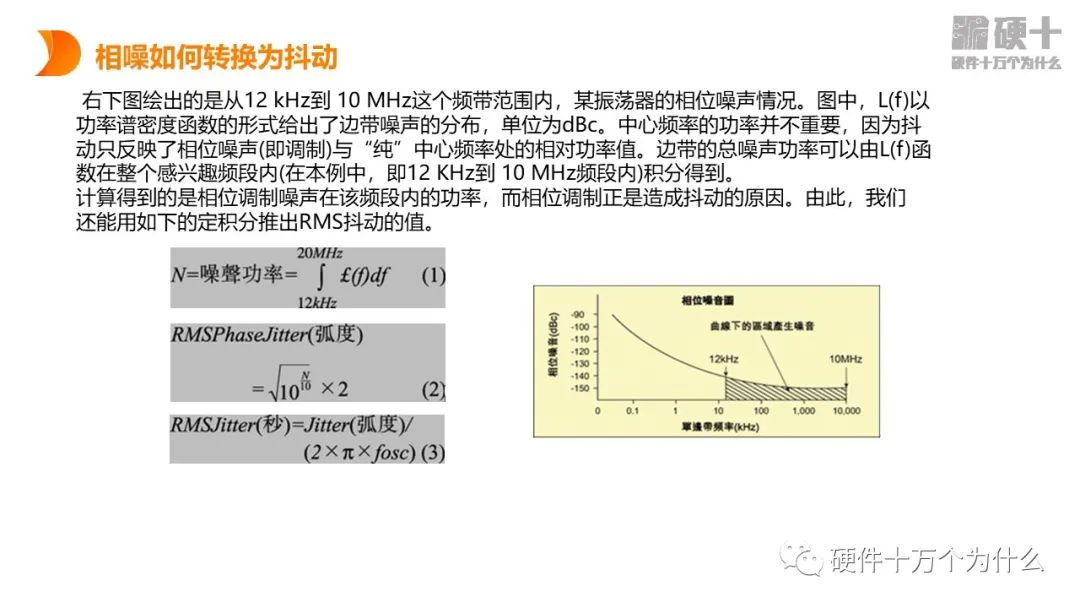

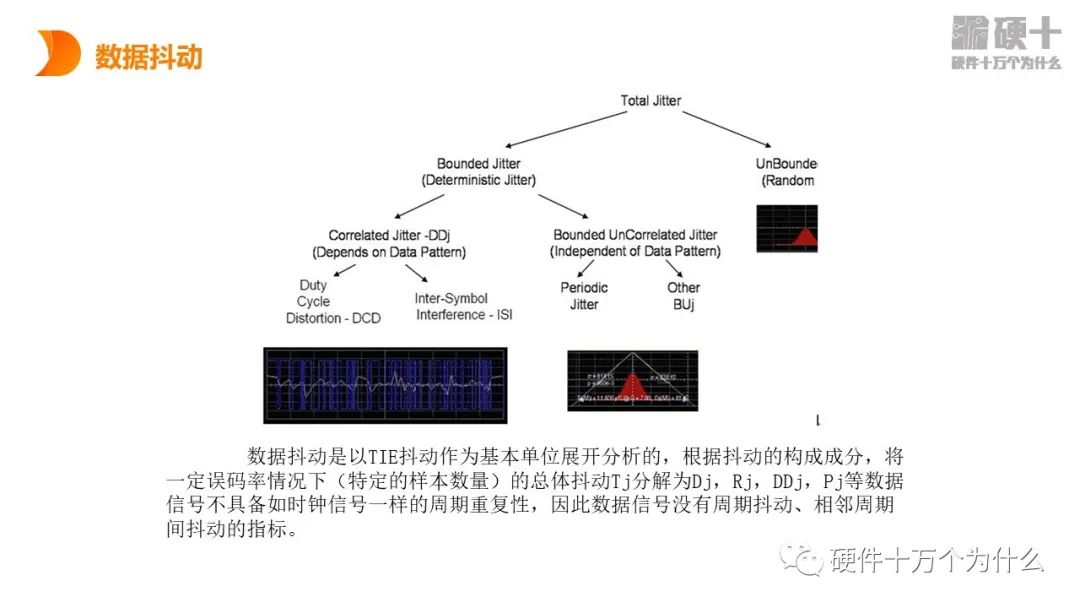

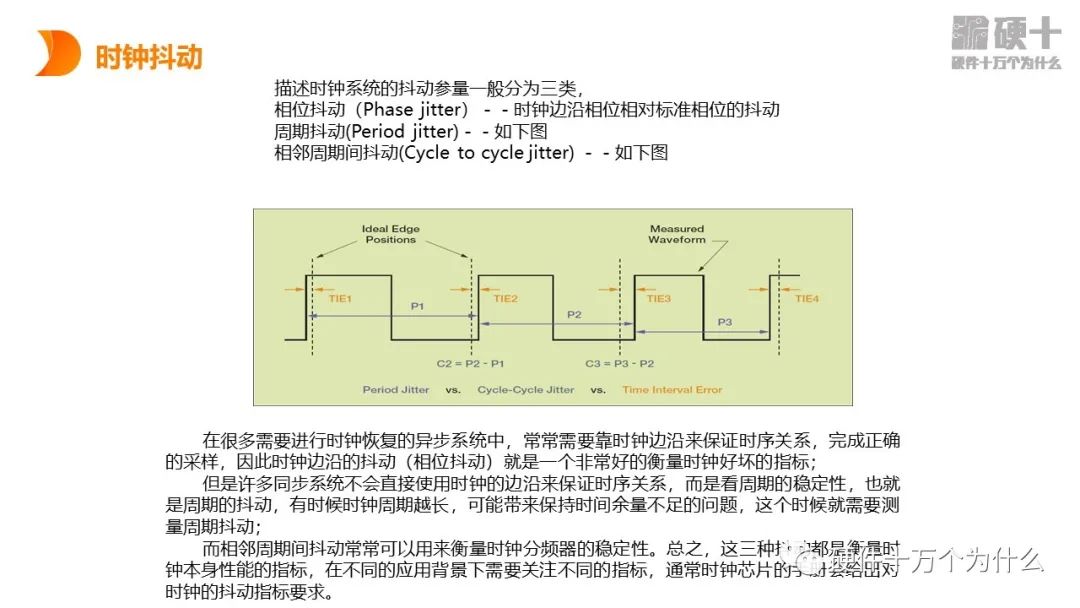

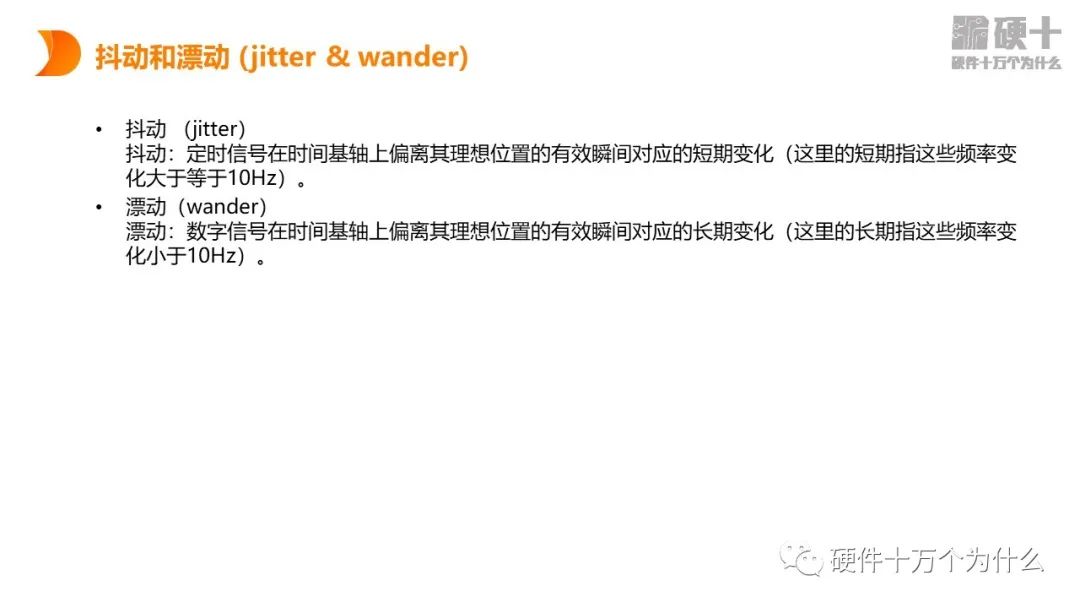

3. 抖动

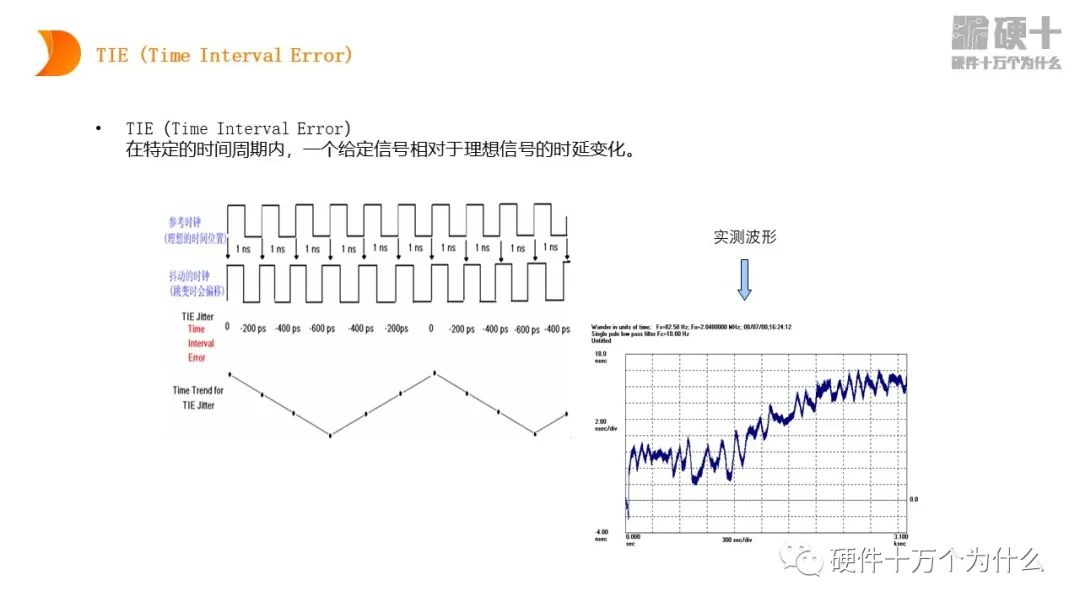

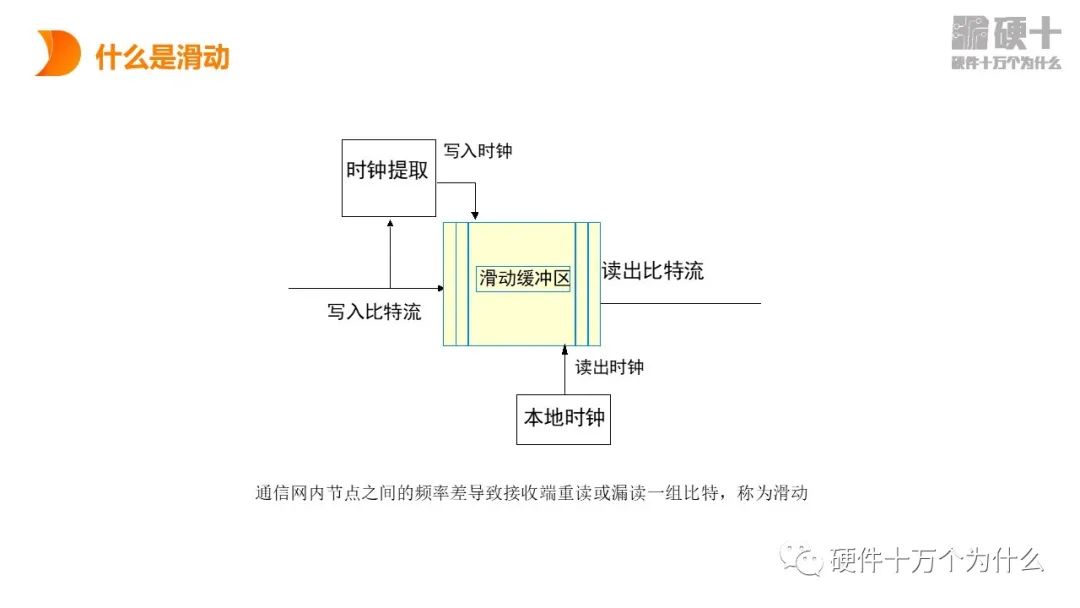

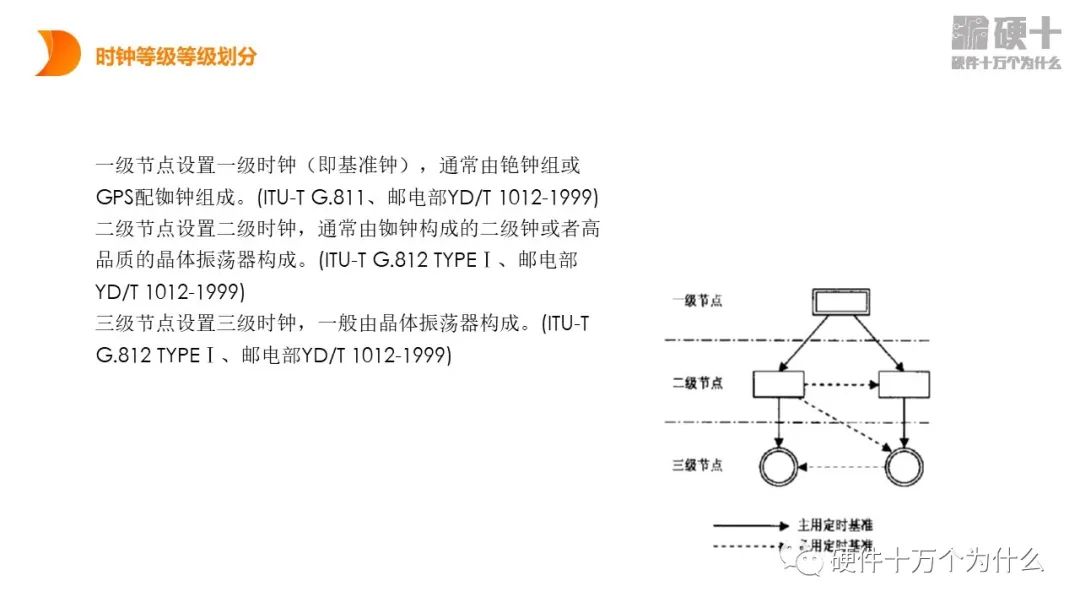

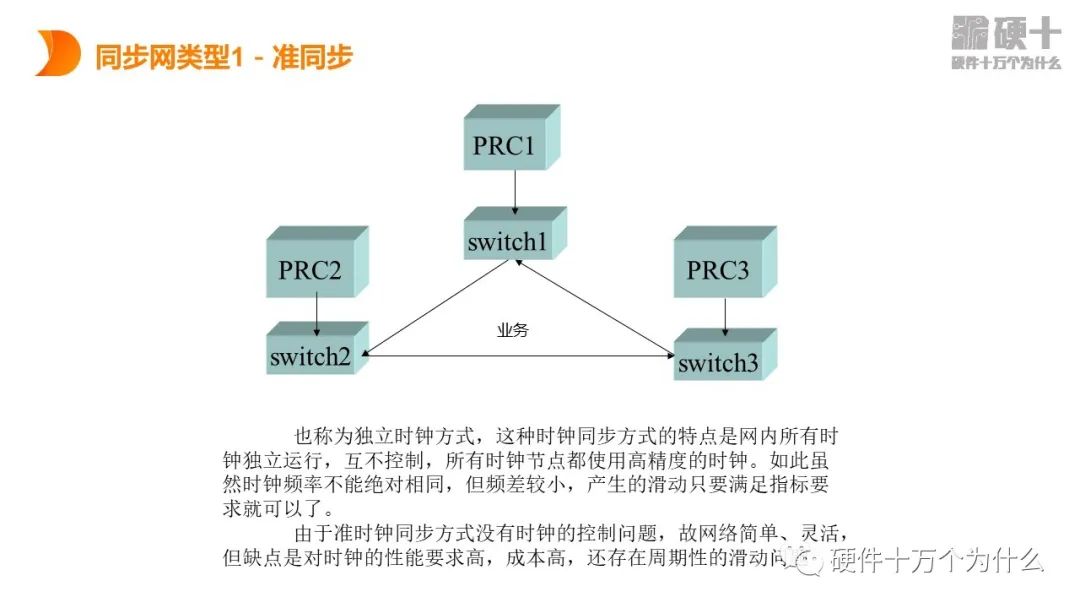

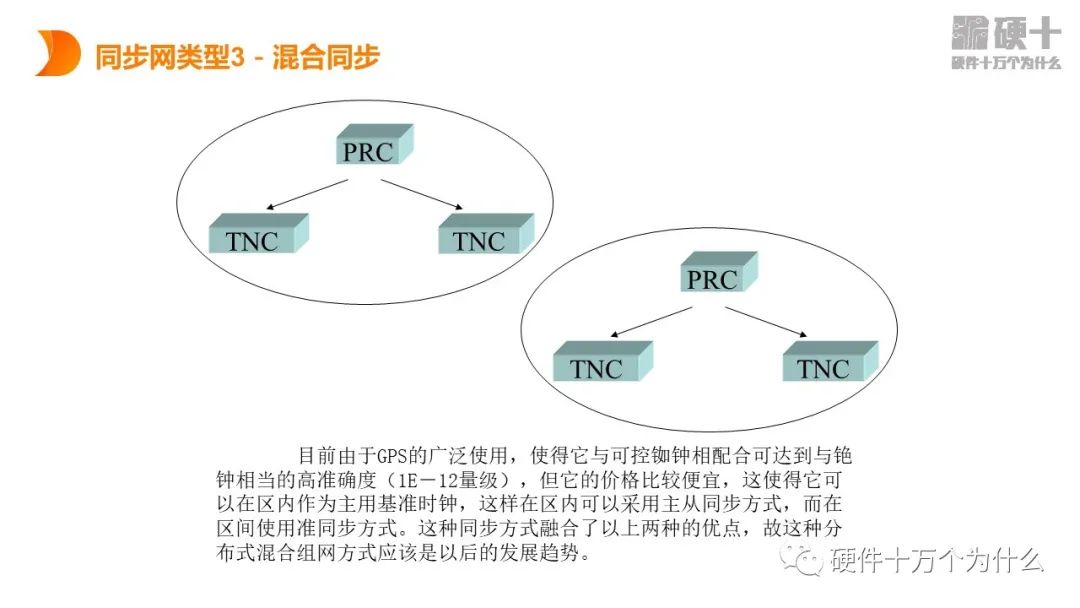

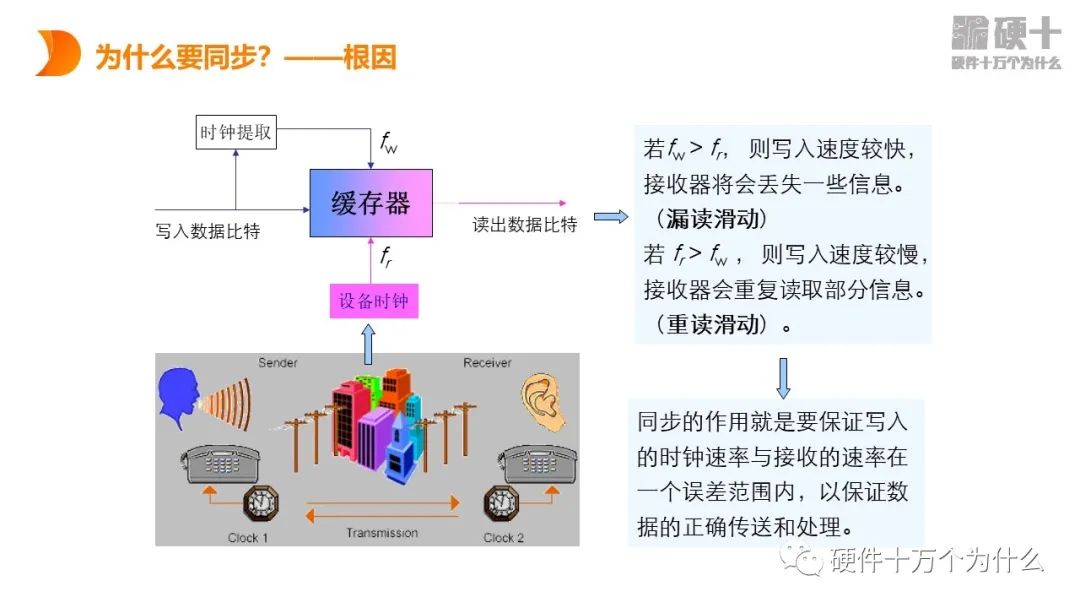

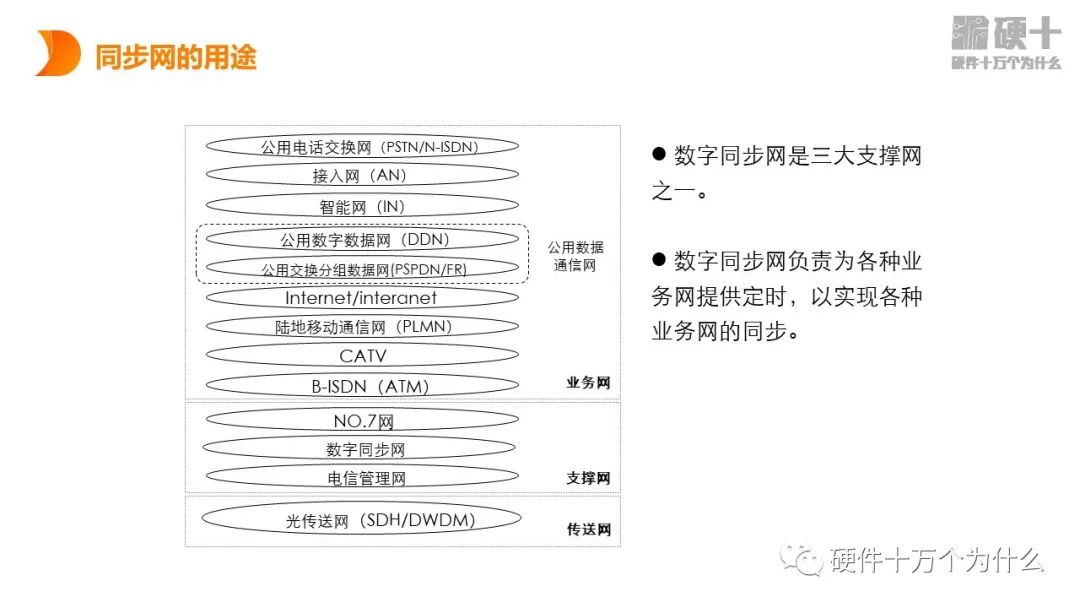

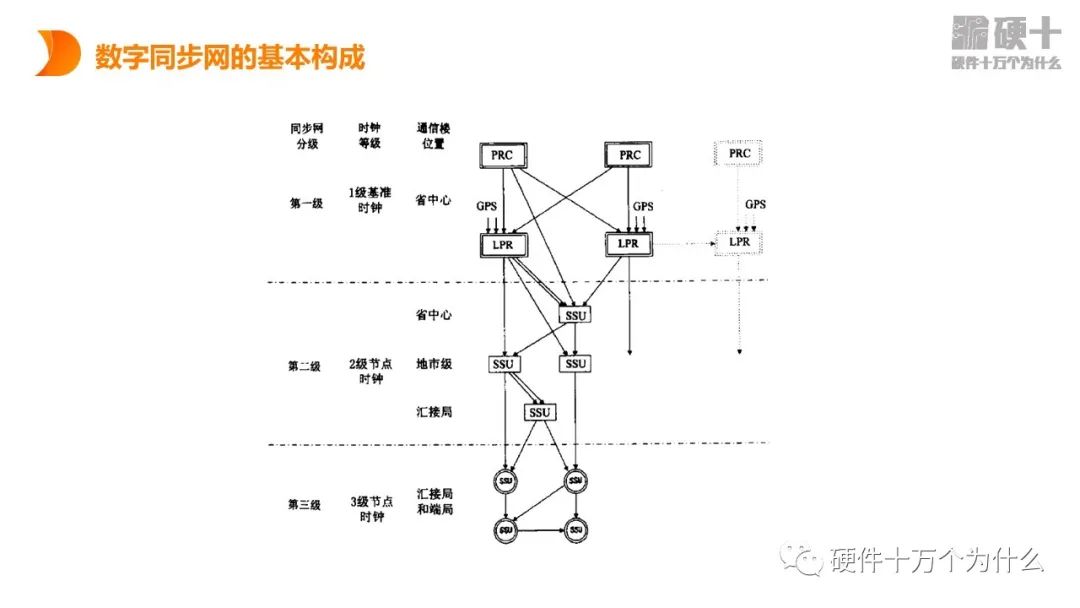

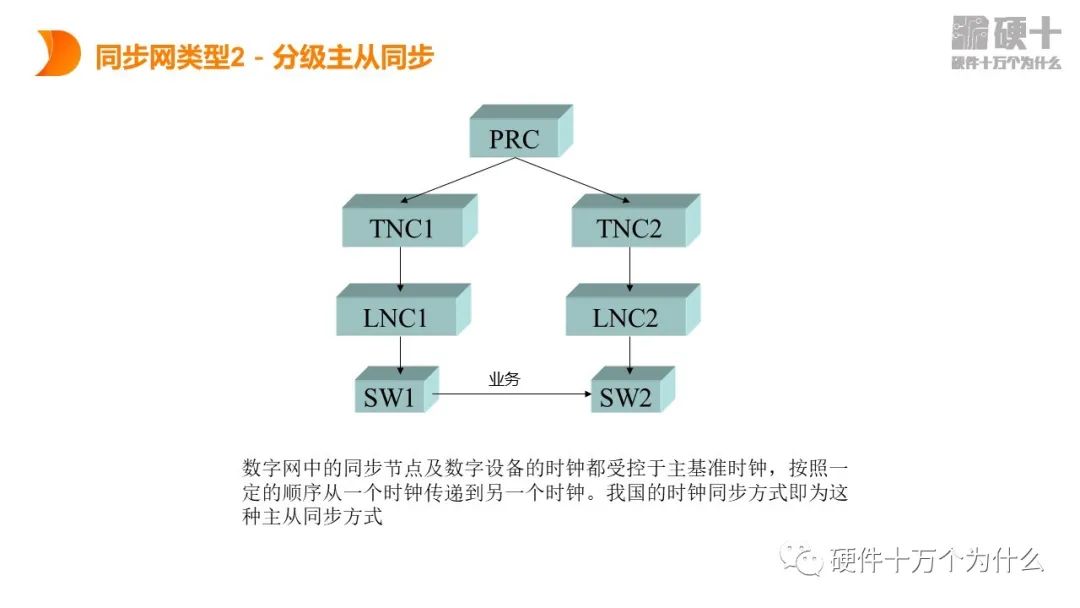

4. 同步网的时钟系统

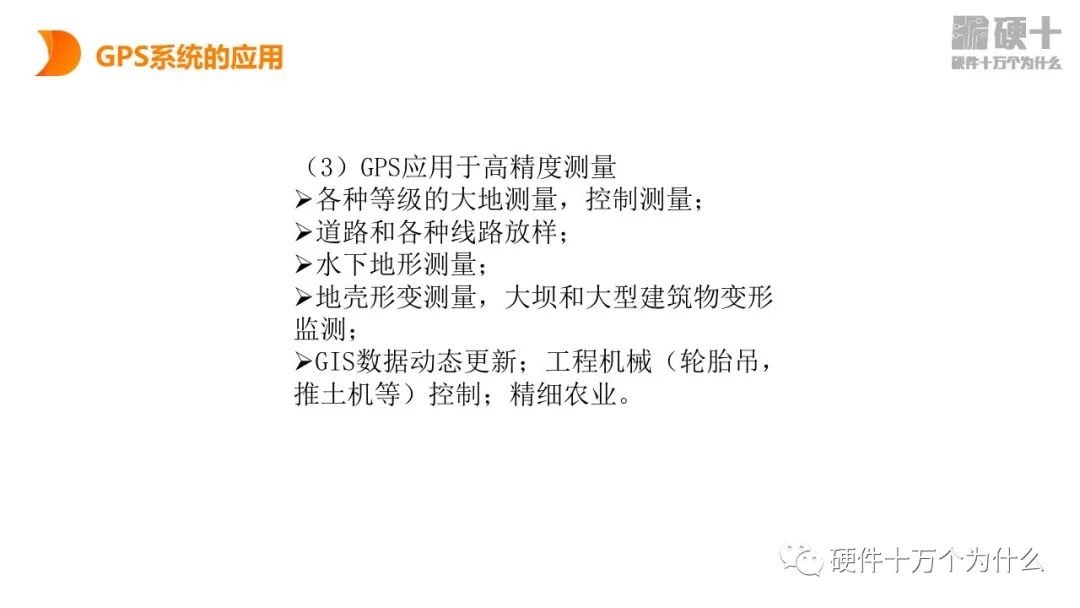

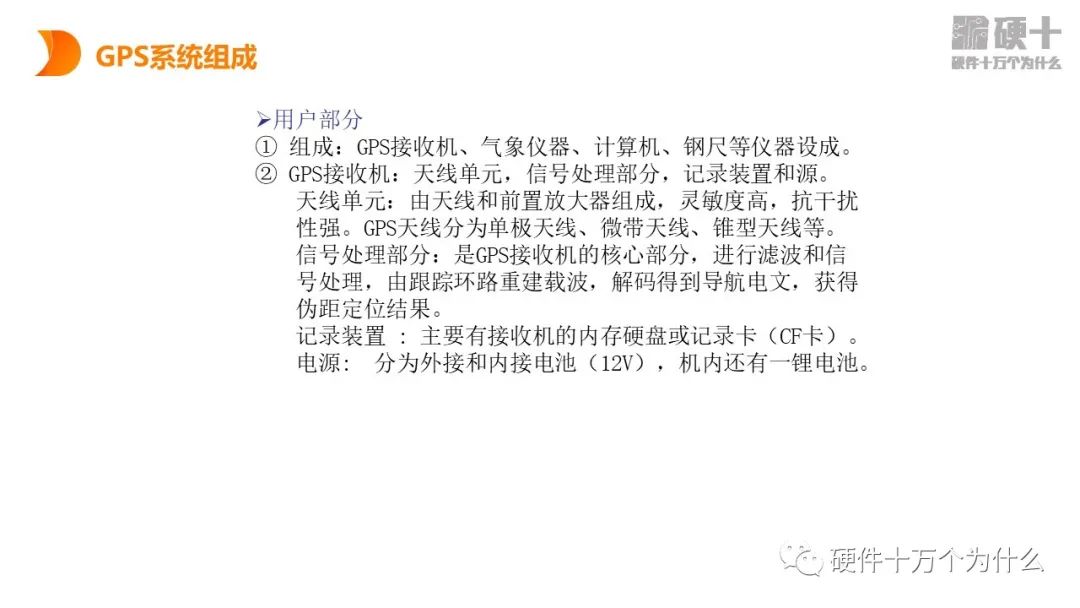

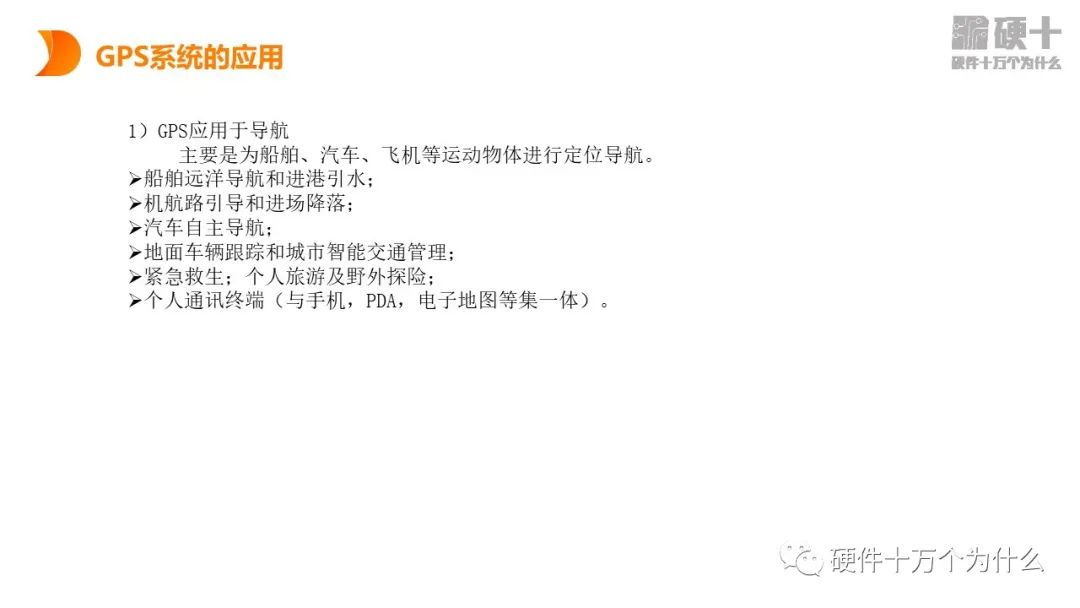

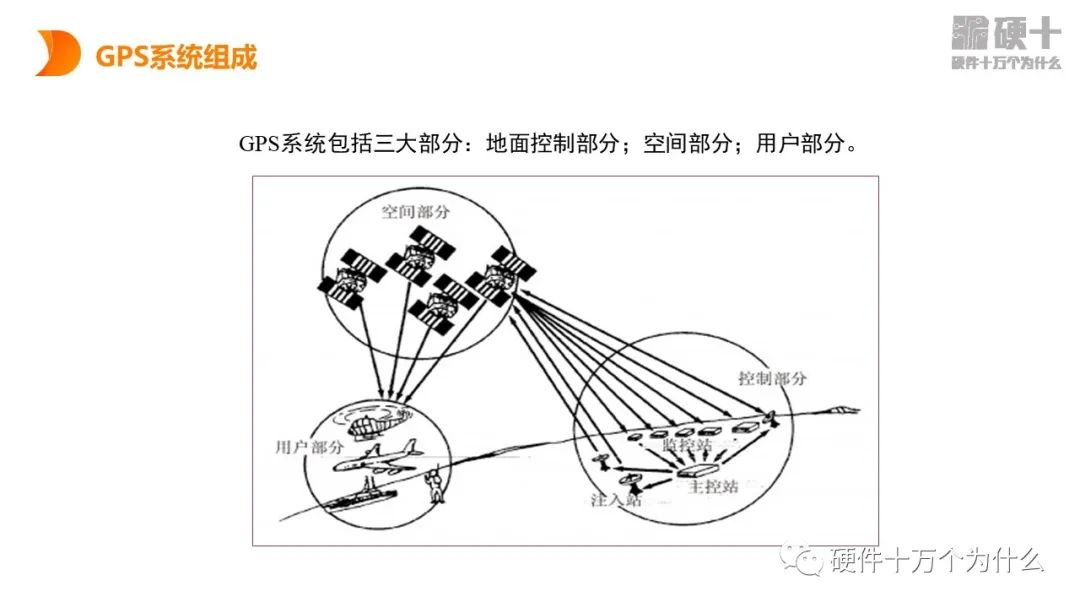

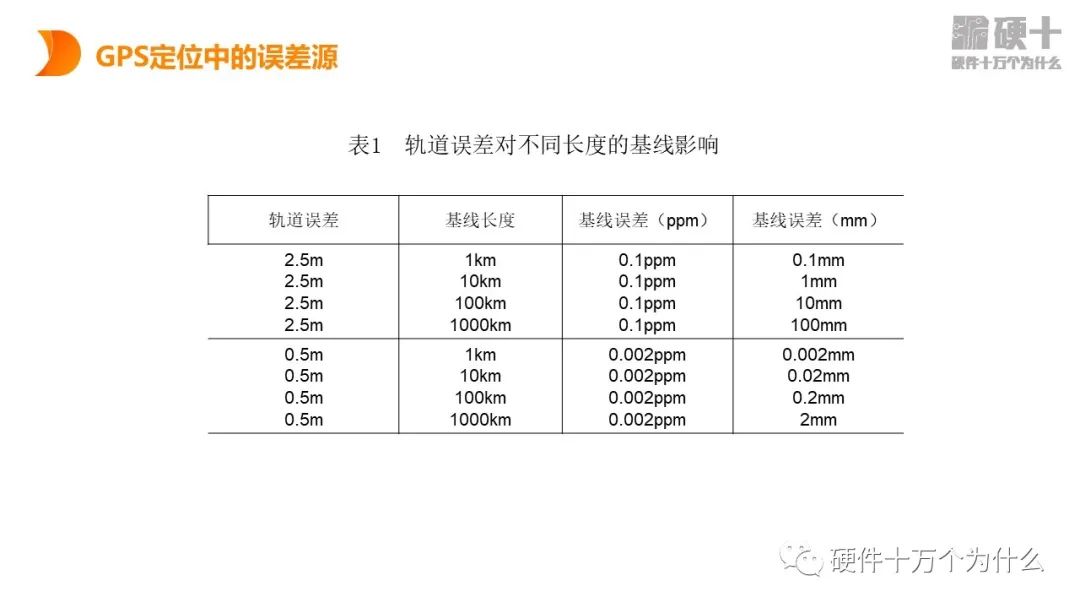

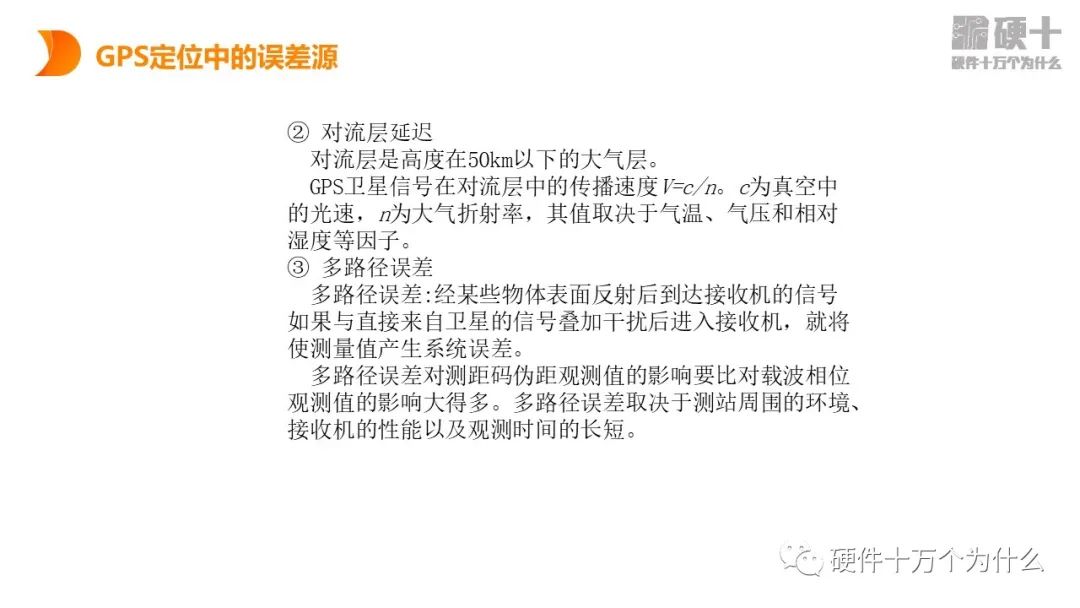

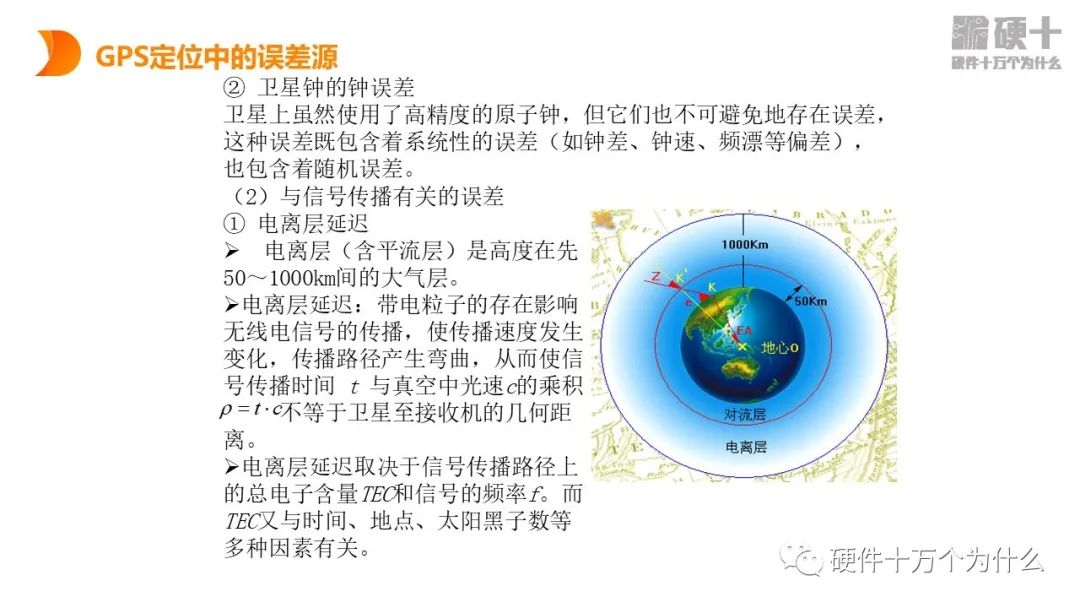

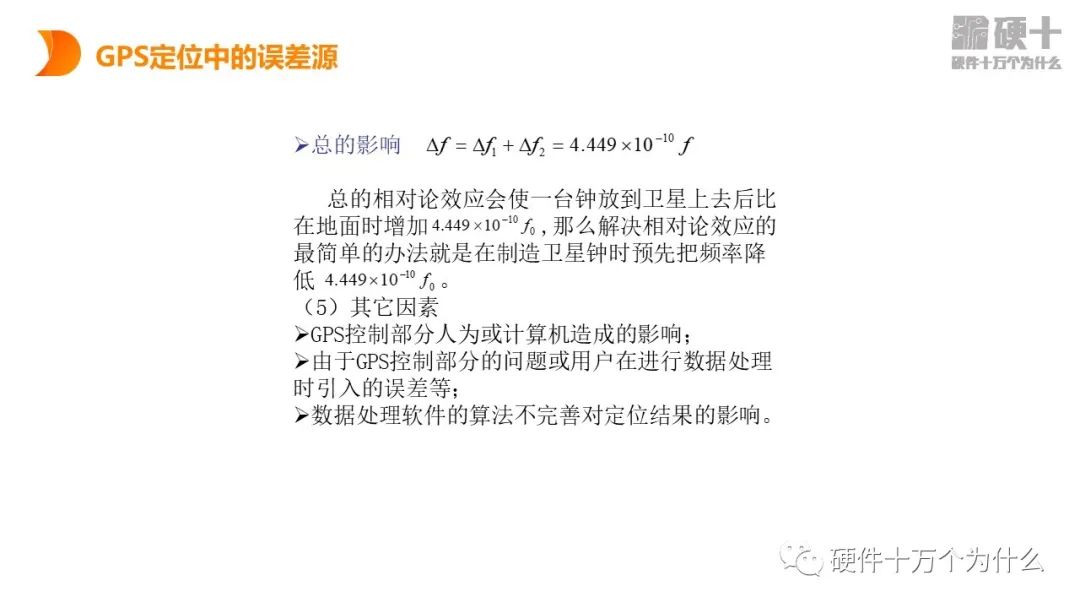

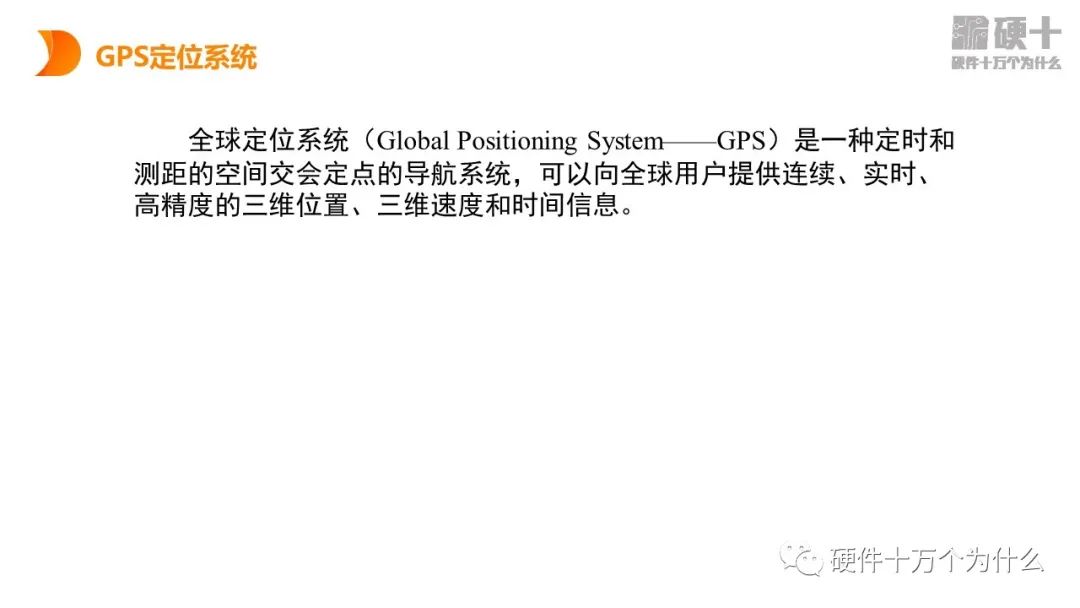

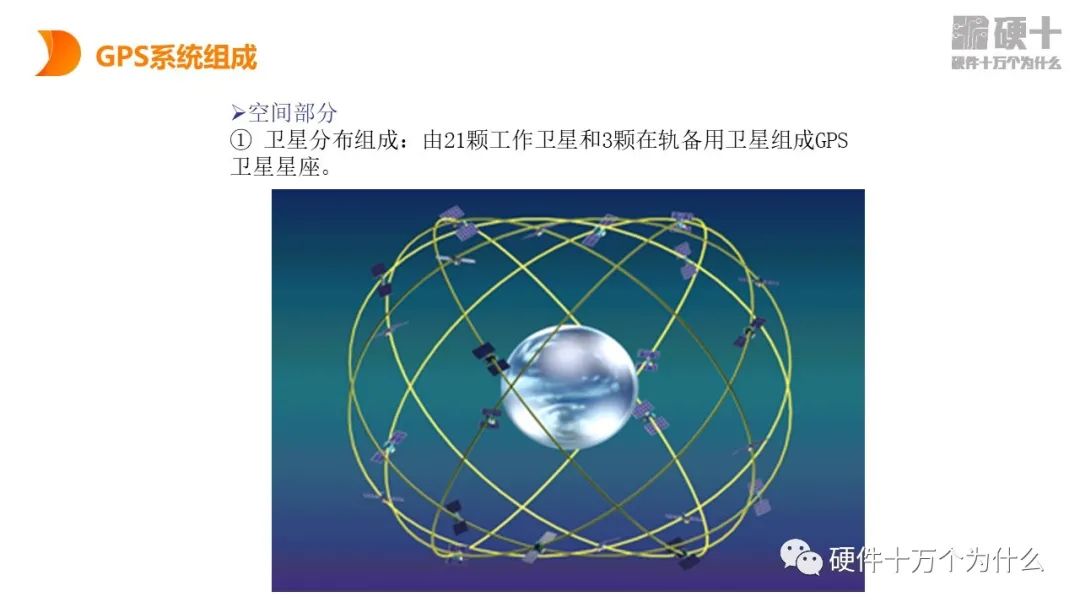

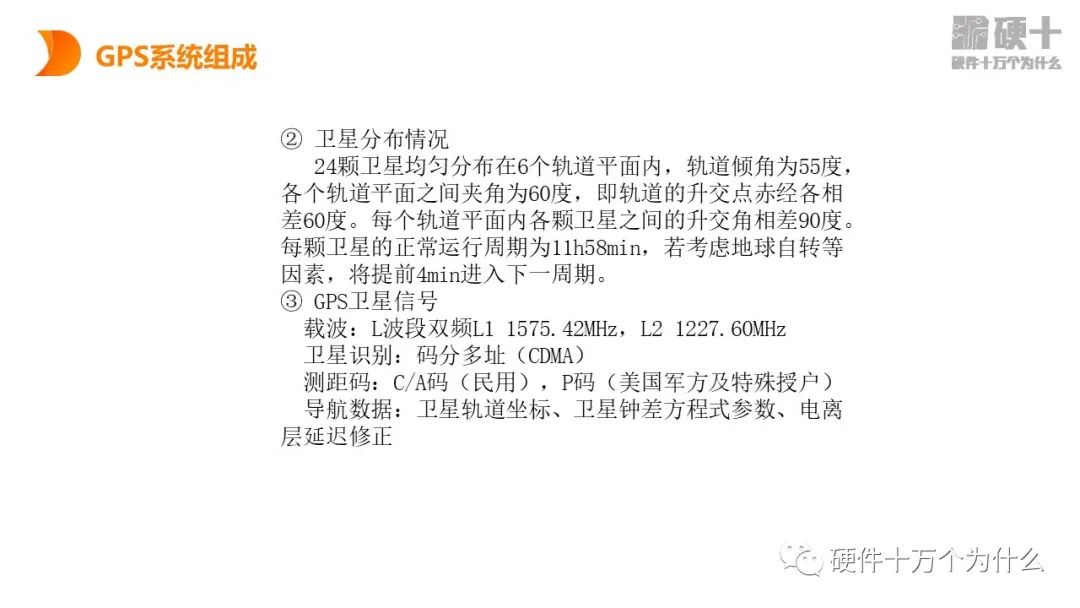

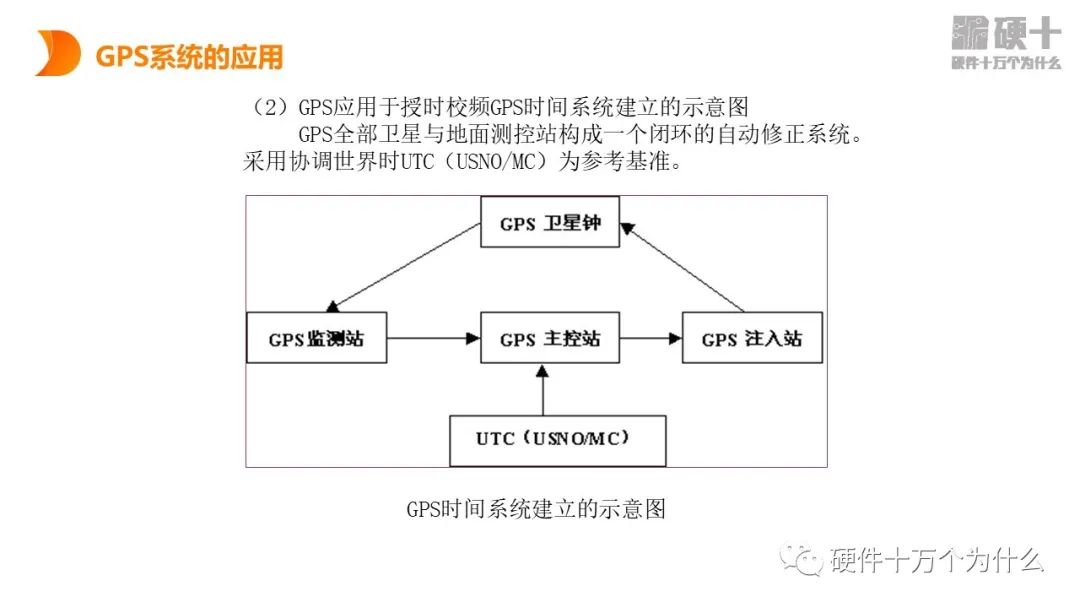

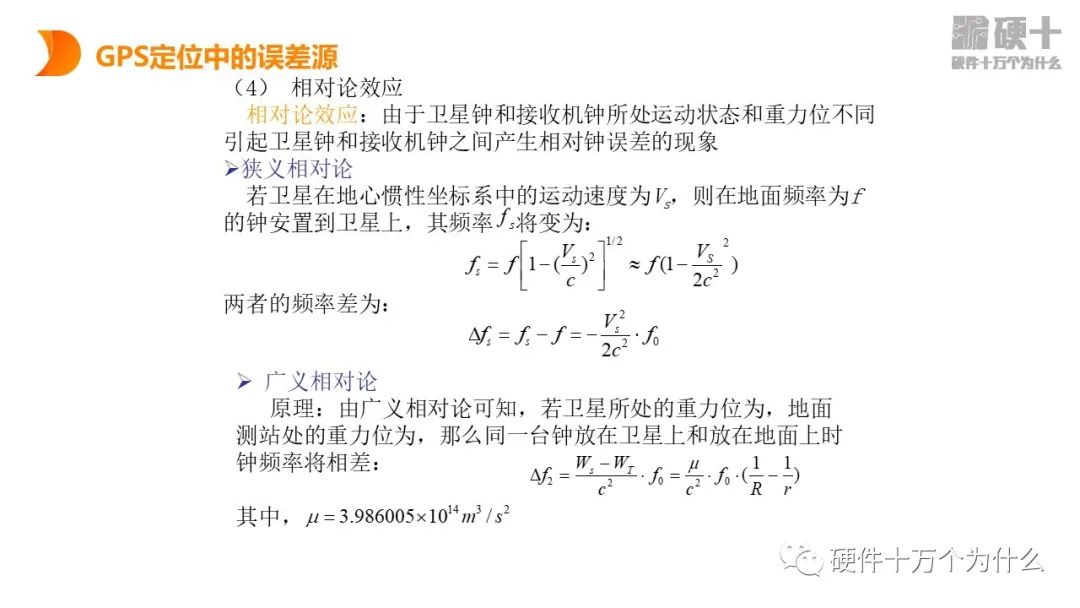

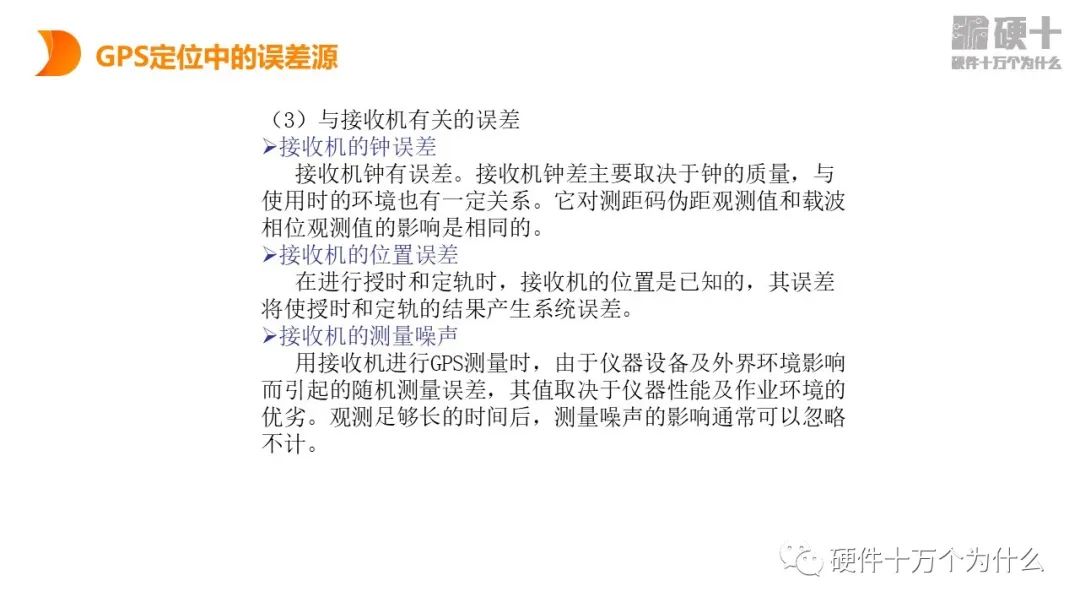

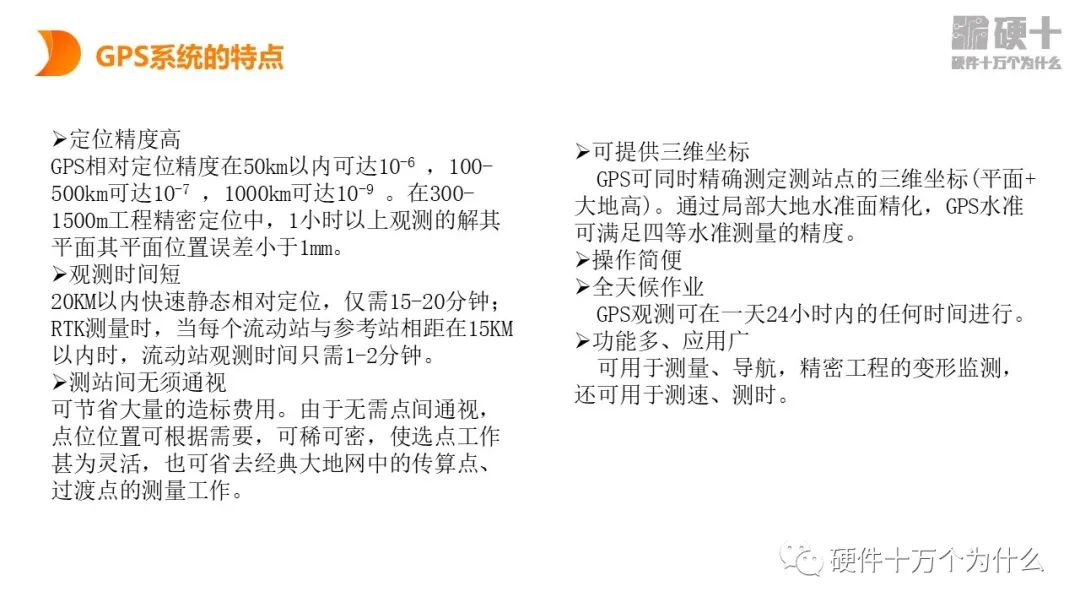

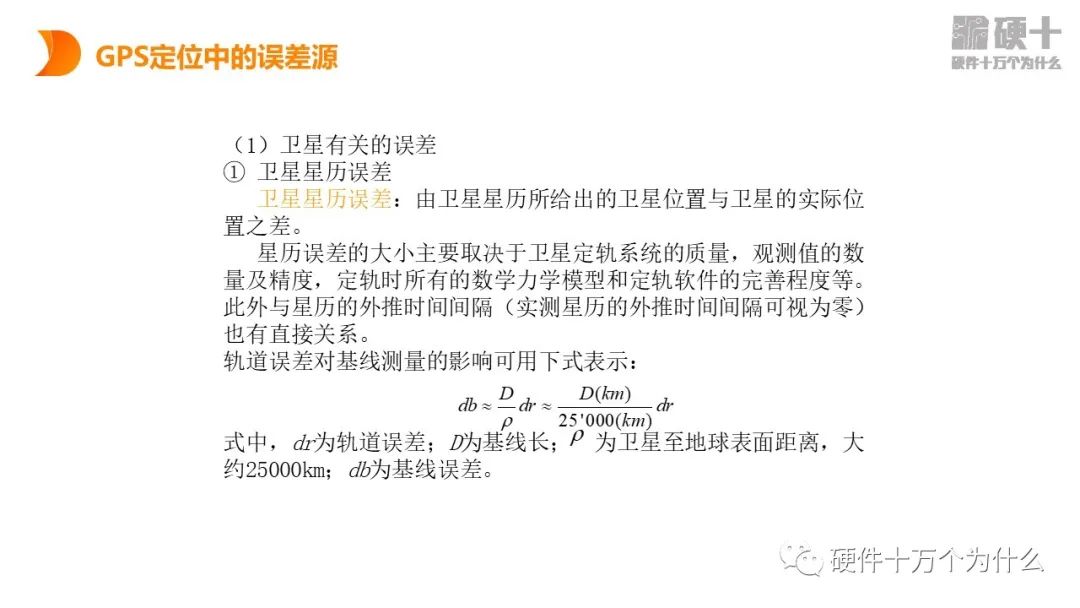

5. GPS的时钟系统




















参考文献
