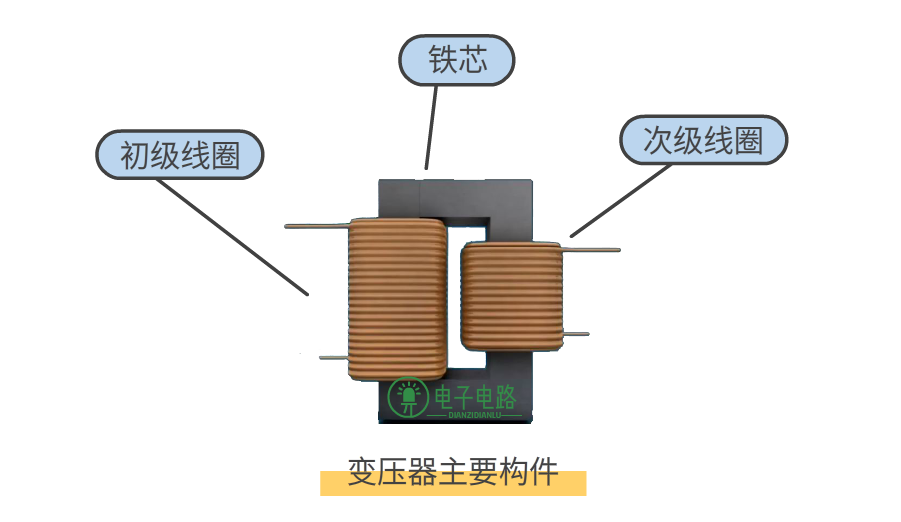

变压器是用来变换交流电压、电流而传输交流电能的一种静止的电器设备,其主要构件包括初级线圈、次级线圈、铁芯。它是根据电磁感应的原理实现电能传递的。变压器就其用途可分为电力变压器、试验变压器、仪用变压器及特殊用途的变压器:电力变压器是电力输配电、电力用户配电的必要设备;试验变压器对电器设备进行耐压(升压)试验的设备;仪用变压器作为配电系统的电气测量、继电保护之用(PT、CT);特殊用途的变压器有冶炼用电炉变压器、电焊变压器、电解用整流变压器、小型调压变压器等。电力变压器是一种静止的电气设备,是用来将某一数值的交流电压(电流)变成频率相同的另一种或几种数值不同的电压(电流)的设备。当一次绕组通以交流电时,就产生交变的磁通,交变的磁通通过铁芯导磁作用,就在二次绕组中感应出交流电动势。二次感应电动势的高低与一二次绕组匝数的多少有关,即电压大小与匝数成正比。主要作用是传输电能,因此,额定容量是它的主要参数。额定容量是一个表现功率的惯用值,它是表征传输电能的大小,以kVA或MVA表示,当对变压器施加额定电压时,根据它来确定在规定条件下不超过温升限值的额定电流。较为节能的电力变压器是非晶合金铁心配电变压器,其最大优点是,空载损耗值特低。最终能否确保空载损耗值,是整个设计过程中所要考虑的核心问题。当在产品结构布置时,除要考虑非晶合金铁心本身不受外力的作用外,同时在计算时还须精确合理选取非晶合金的特性参数。

在电子专业里,经常能看到变压器的身影,最常见的是在电源里作为变换电压、隔离来使用。

1. 线圈匝数跟输出电压的关系

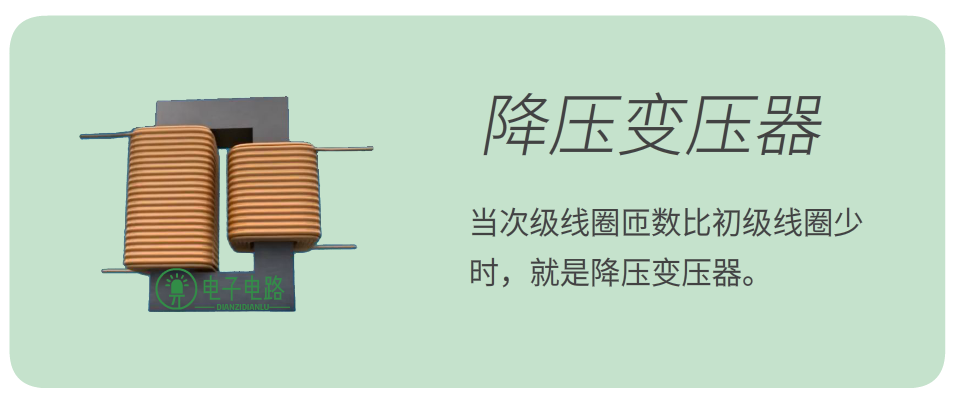

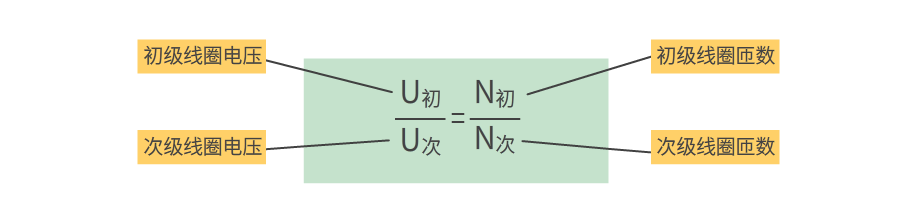

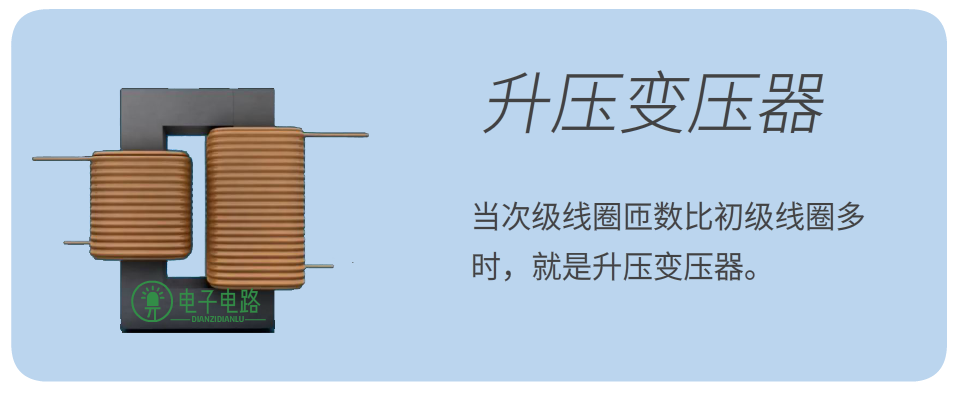

简单的说,初、次级线圈的电压比等于初、次级线圈的匝数比,因此,想要输出不同的电压,改变线圈的匝数比就可以实现了。

2. 低频变压器与高频变压器的区别

根据变压器的工作频率不同,一般可以分成低频变压器高频变压器,例如,日常生活中,工频交流电的频率是50Hz,我们把工作在这一频率下的变压器叫做低频变压器;而高频变压器的工作频率可达几十kHz到几百kHz。

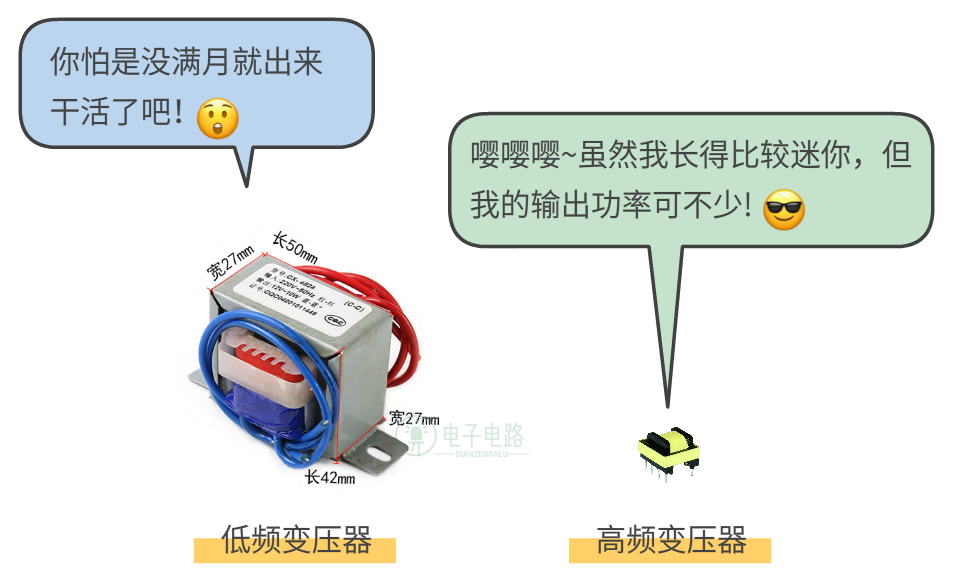

输出功率相同的低频变压器与高频变压器,高频变压器的体积要比低频变压器要小很多。

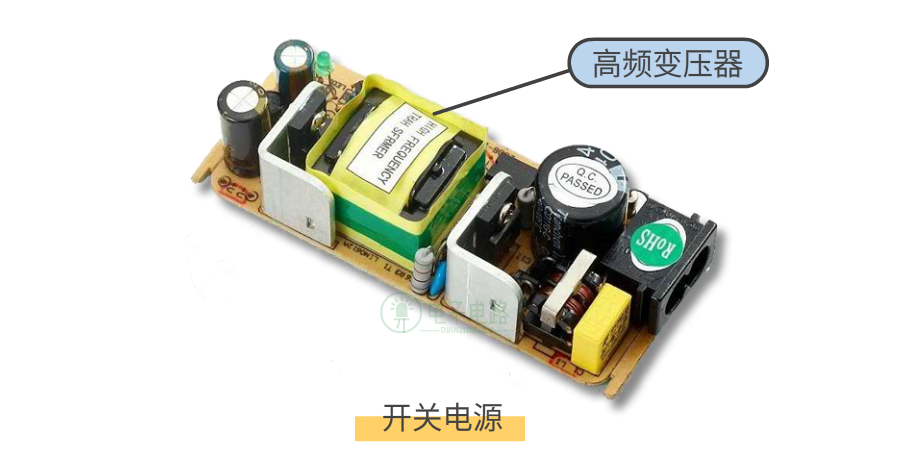

变压器在电源电路中算是个头比较大的元件,在保证输出功率的同时想要把体积做得小,就要使用高频变压器,所以在开关电源里都会用到高频变压器。

高频变压器和低频变压器的工作原理是相同的,都是利用电磁感应的原理工作的,但在制作材料方面,它们的“芯”所使用的材料是不同的。

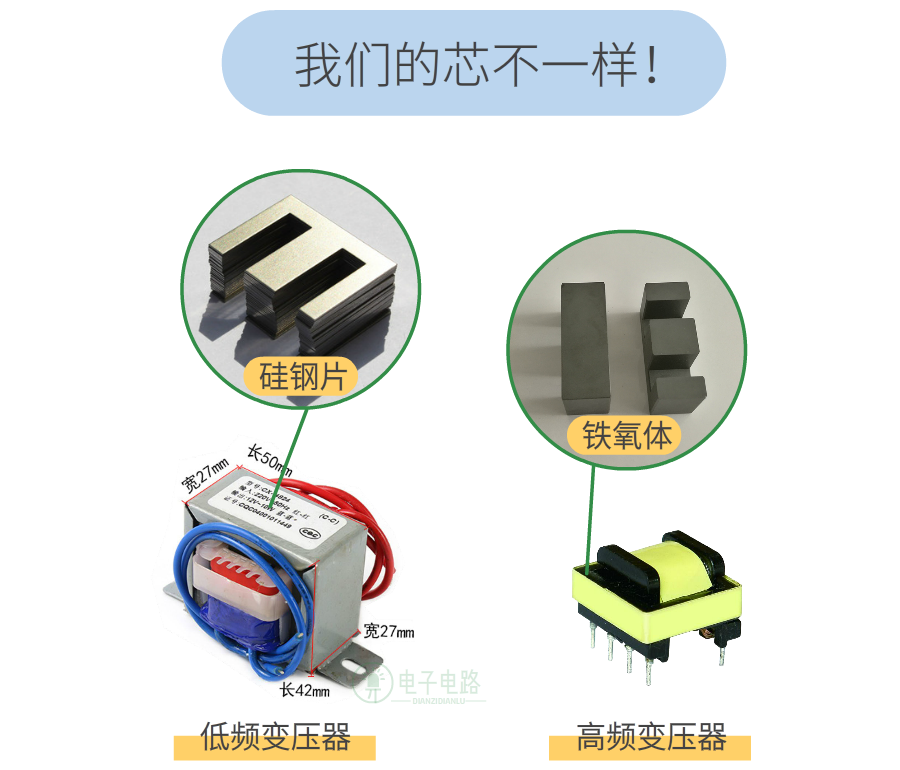

低频变压器的铁芯一般是使用很多片硅钢片堆叠而成的,而高频变压器的铁芯是用高频磁性材料(如:铁氧体)组成的。(所以高频变压器的铁芯一般叫做磁芯)

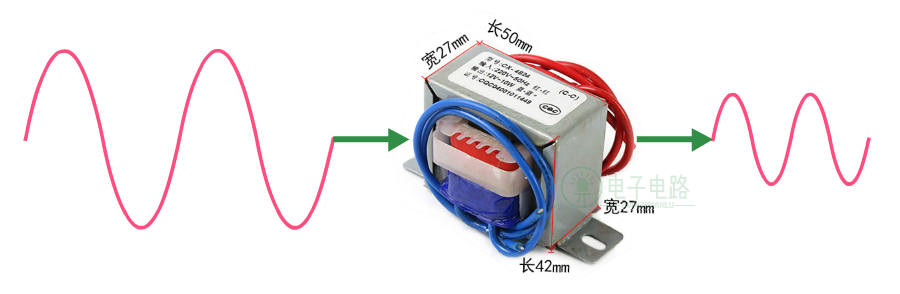

在直流稳压电源电路里,低频变压器传输的是正弦波信号。

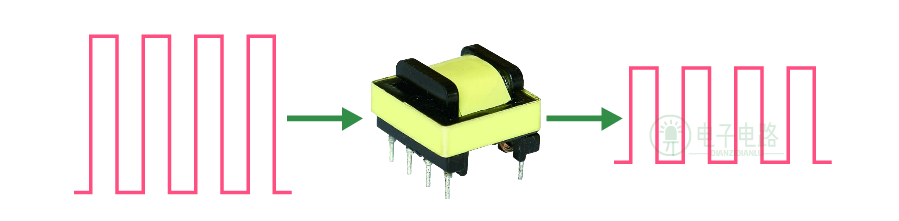

而在开关电源电路里,高频变压器传输的是高频脉冲方波信号。

低频变压器一般在电路符号上,初级线圈只有一个绕组,你常看见的符号大概是这样的:

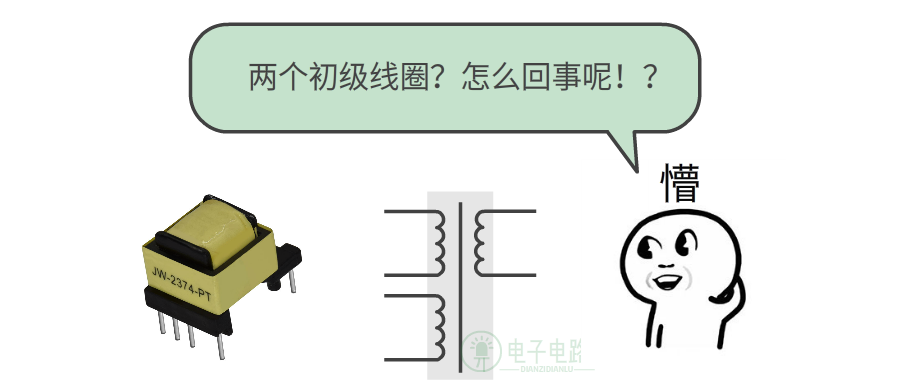

而高频变压器,在电路符号上,你可能会发现,有的高频变压器初级这边居然会有两个线圈?

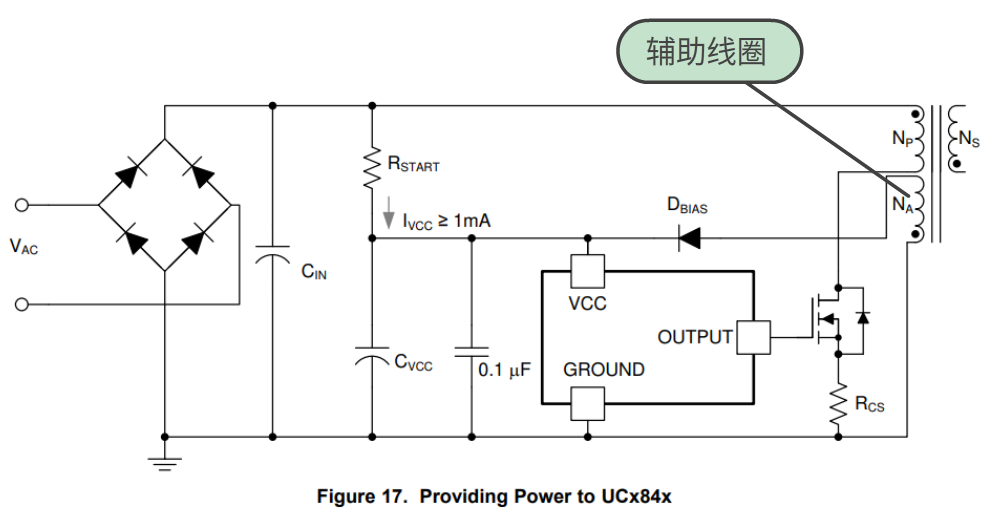

其实并不是有两个初级线圈,初级线圈只有一个,另一个是辅助线圈,“辅助线圈”实际上是属于次级线圈,之所以叫辅助线圈,是因为其在电路中起辅助作用。

辅助线圈是为连接初级线圈的电路服务的,辅助线圈在初级,能为变压器提供保护用的电压源和反馈信号,通过辅助线圈的反馈作用,能使内部电源稳定。

还有,在次级线圈输出过载时,电流过大会导致次级线圈承载能力不足,从而导致次级线圈输出电压下降,辅助线圈输出电压也下降,当下降到一定程度,会使振荡电路无法起振,从而保护开关管。

3. 关于变压器的效率

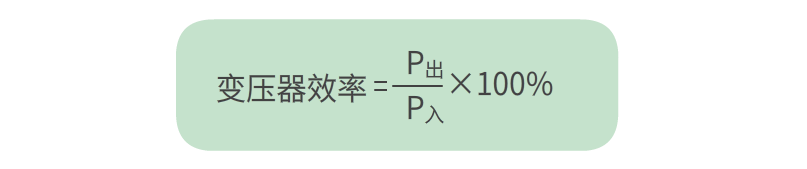

在额定功率时,变压器输出功率与输入功率之间的比值,叫做变压器的效率,

当变压器输出功率等于输入功率时,效率为100%,事实上这样的变压器是不存在的,因为铜损和铁损的存在,变压器是会存在一定的损耗。

什么是铜损?

因为变压器线圈是有一定电阻的,当电流通过线圈,就会有部分能量变成热量,由于变压器线圈是用铜线绕成的,所以这种损耗又叫铜损。

什么是铁损?

变压器的铁损主要包括两个方面:一是磁滞损耗,二是涡流损耗;磁滞损耗是指当交流电通过线圈,会产生磁力线穿过铁芯,铁芯内部分子相互摩擦就会产生热量,从而消耗一部分电能;因为磁力线穿过铁芯,铁芯也会产生感应电流,因电流成旋涡状,所以也叫涡流,涡流损耗也会消耗一部分电能。
