导语：Multi-View Stereo (MVS) 多视图立体匹配与三维重建的任务是：以已知内外参数的多幅图像（SfM的结果）为输入，重建出真实世界中物体/场景的三维模型。

本文作者提出了PMVS的经典算法，深入了解传统算法的实现效果，可以帮助我们与基于深度学习的方法进行对比，对“如何评估多个视图间相似性”这一问题有更深刻的认识，希望能对相关研究人员有一定的参考帮助。

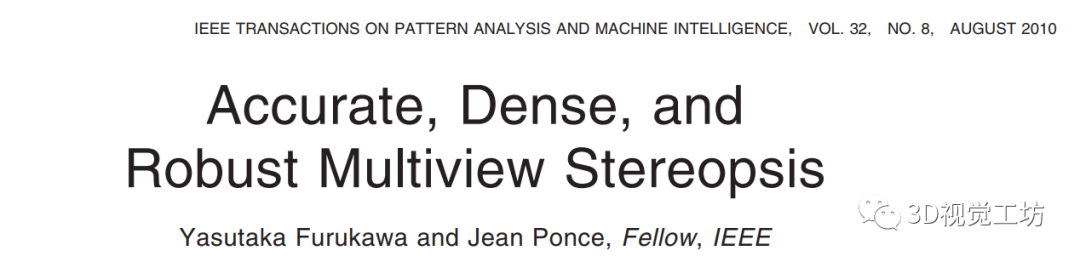

论文题目：Accurate, Dense, and Robust Multiview Stereopsis

论文地址：Accurate, Dense, and Robust Multiview Stereopsis | IEEE Journals & Magazine | IEEE Xplore

代码地址：GitHub - pmoulon/CMVS-PMVS: This software (CMVS) takes the output of a structure-from-motion (SfM) software as input, then decomposes the input images into a set of image clusters of managable size. An MVS software can be used to process each cluster independently and in parallel, where the union of reconstructions from all the clusters should not miss any details that can be otherwise obtained from the whole image set. CMVS should be used in conjunction with an SfM software Bundler and an MVS software PMVS2 (PMVS version 2).

该论文提出的方法可以分解为三个主要的部分：

1. 重建出若干可以完整覆盖目标物体/场景的面片；

2. 将面片模型转换为多边形渔网模型；

3. 优化多边形渔网模型。

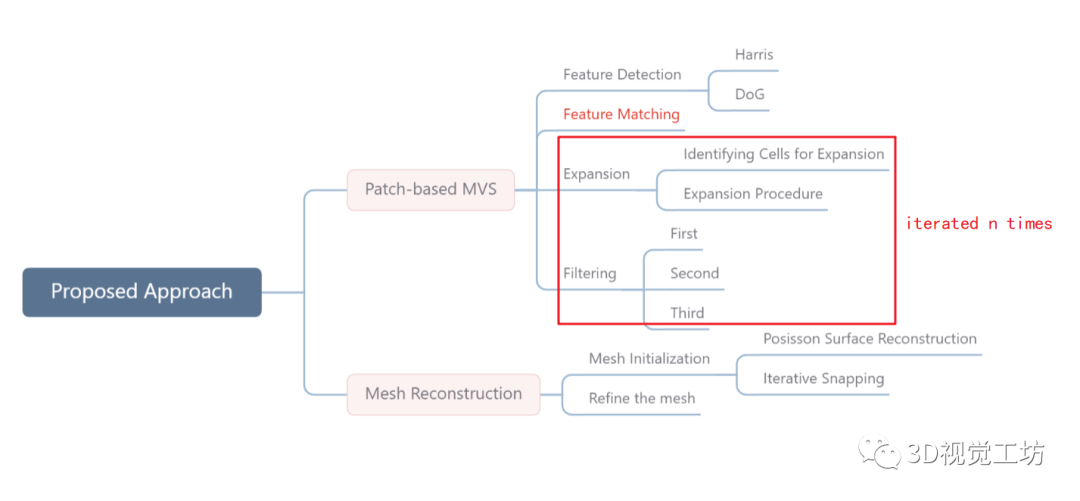

这里重点分析文中提出的“匹配-扩张-剔除”策略，这也是PMVS算法的核心内容。

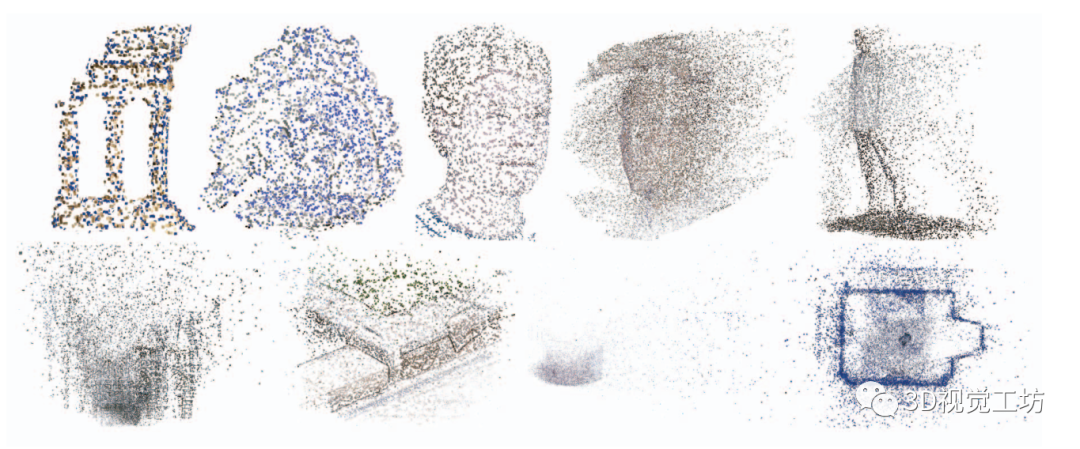

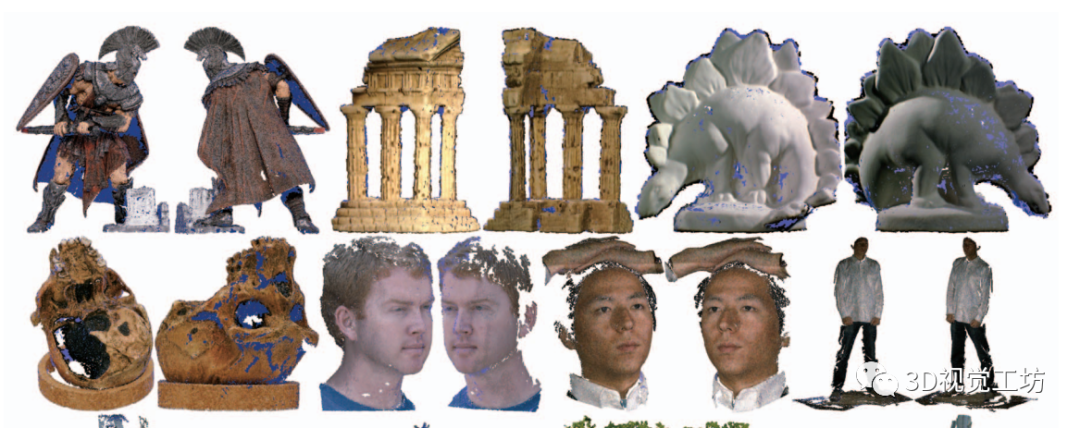

算法效果如下图所示，从左到右依次为输入图像（不同角度共48张），特征点提取，特征匹配结果，扩张剔除迭代3次后效果，转换为网状模型效果。

1. 基本模型

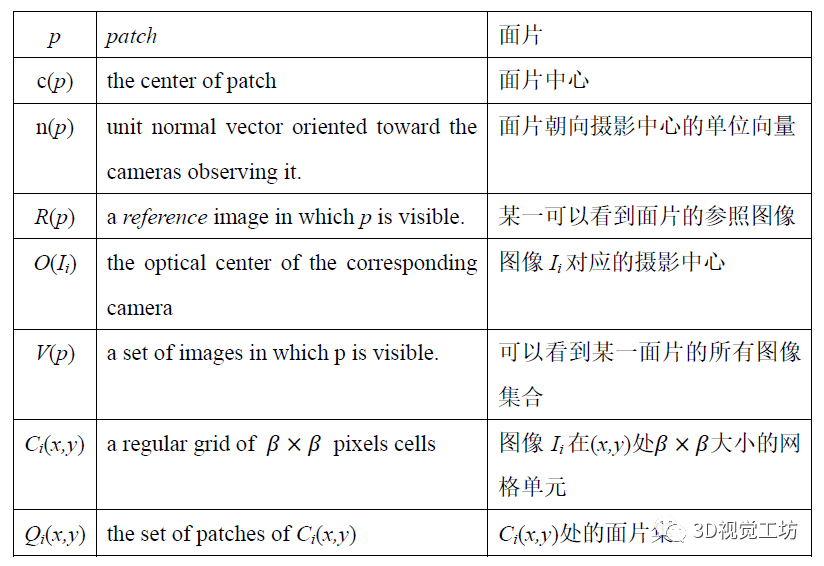

基本模型中提及的符号含义

1.1. 面片模型

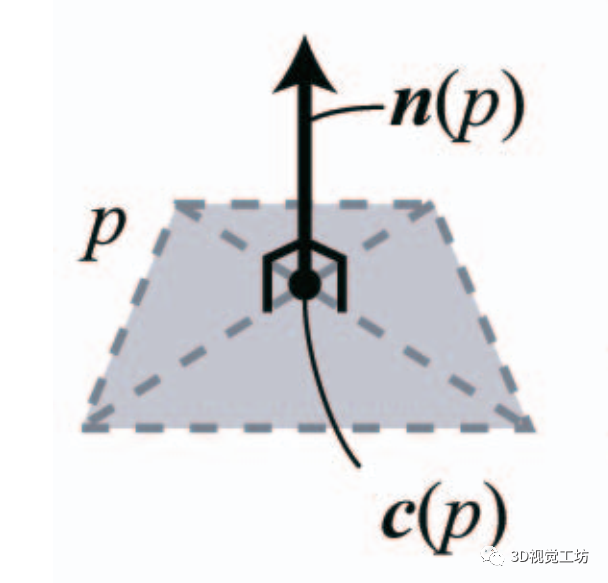

先来了解什么是面片模型 (Patch Model)，所谓面片，是指三维物体表面的局部切平面，可以近似地表示某一局部范围内的三维物体表面，与数学中在某一范围内用切线研究曲线的做法一致，都是“将非线性函数线性化来近似处理”的思想。本质上看，一个面片是三维空间中的一个矩形，由其中心点、单位法向和参考图像三者共同确定，中心点c(p)是其对角线交点的坐标，单位法向n(p)是从中心点指向参考图像 R(p) 对应的摄影中心的单位向量，这里之所以要引入参考图像的概念，是因为一个面片会在多幅图像中出现，选定其中的某一图像作为该面片的参考图像，将包含该面片的所有图像组成的集合V(p)称为该面片的可视集。

（思考：如何确定一个面片的可视集并从中指定其参考图像？）

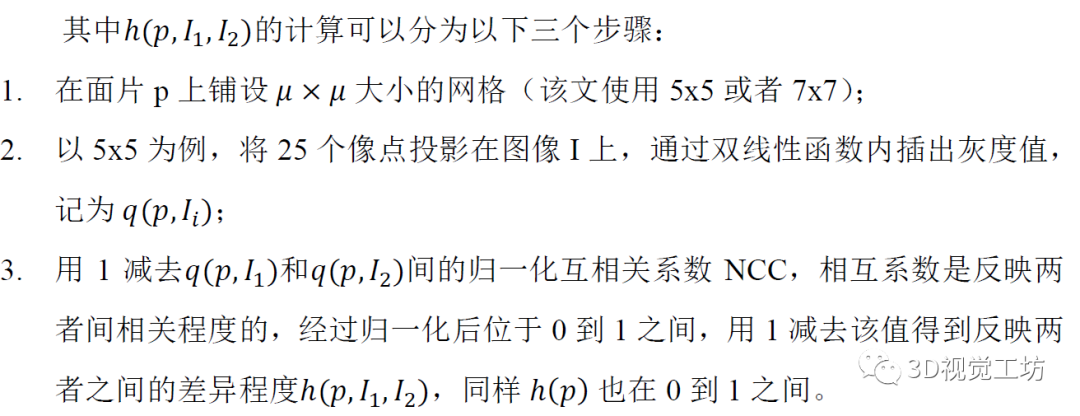

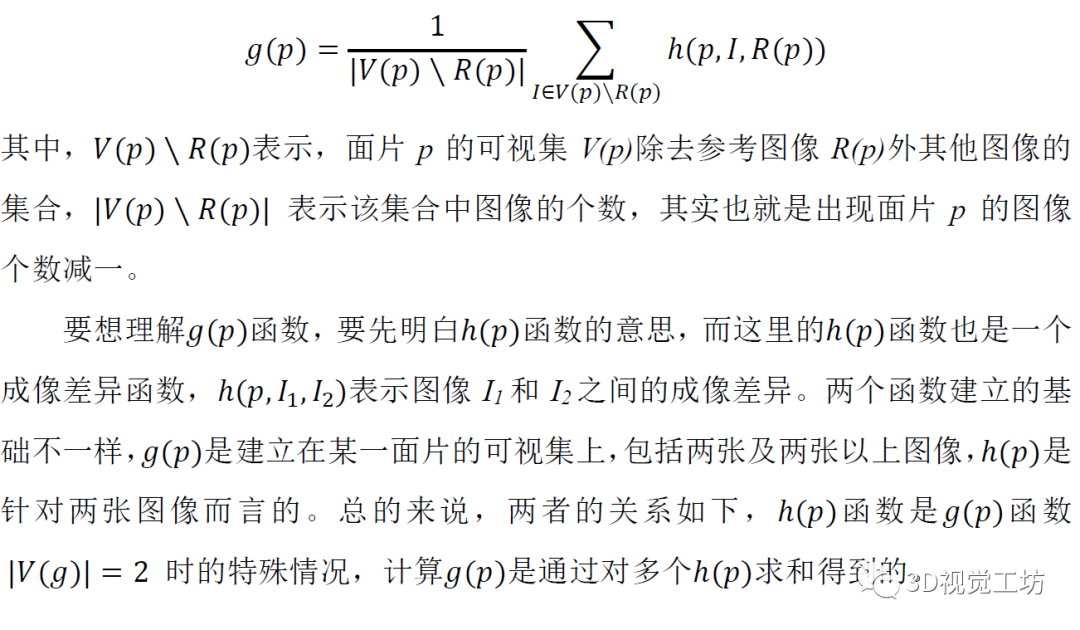

1.2. 成像差异函数

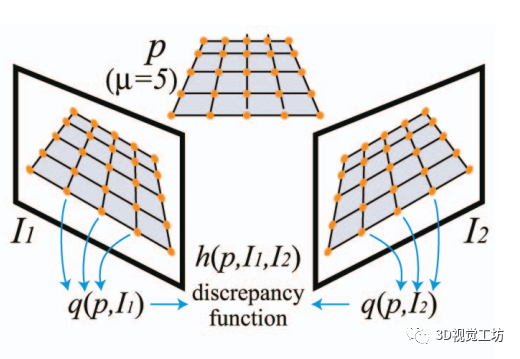

接着作者在面片可视集的基础上引入了成像差异函数 (Photometric Discrepancy Function) 的概念，或者叫灰度差异函数。

1.3. 图像模型

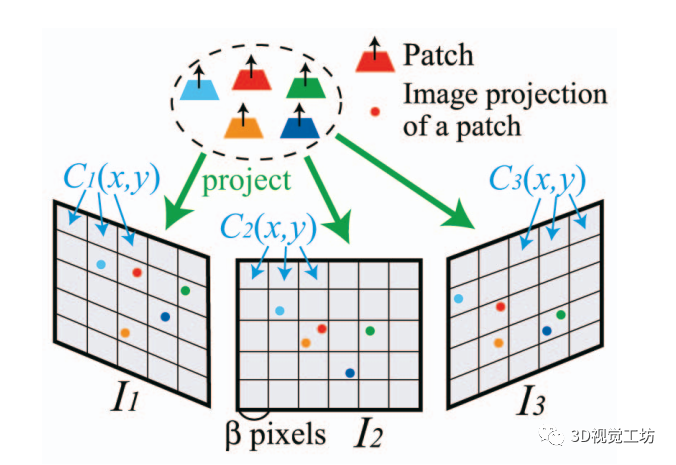

基于面片的表面表示方式最大的优势是其灵活性，但缺少面片与面片之间的连接信息，这使得寻找邻近面片，面片规整等操作实现起来较复杂，为此引入图像模型 (Image Model)，建立起重建出的面片和其可视图像上投影间的联系。具体的讲，将每张图像分割为β×β的网格单元Ci(x, y)，在第i张图像的(x, y)处存储一个数组Qi(x, y)，其中包含投影在该网格单元上的所有面片信息。

2. 初始面片生成

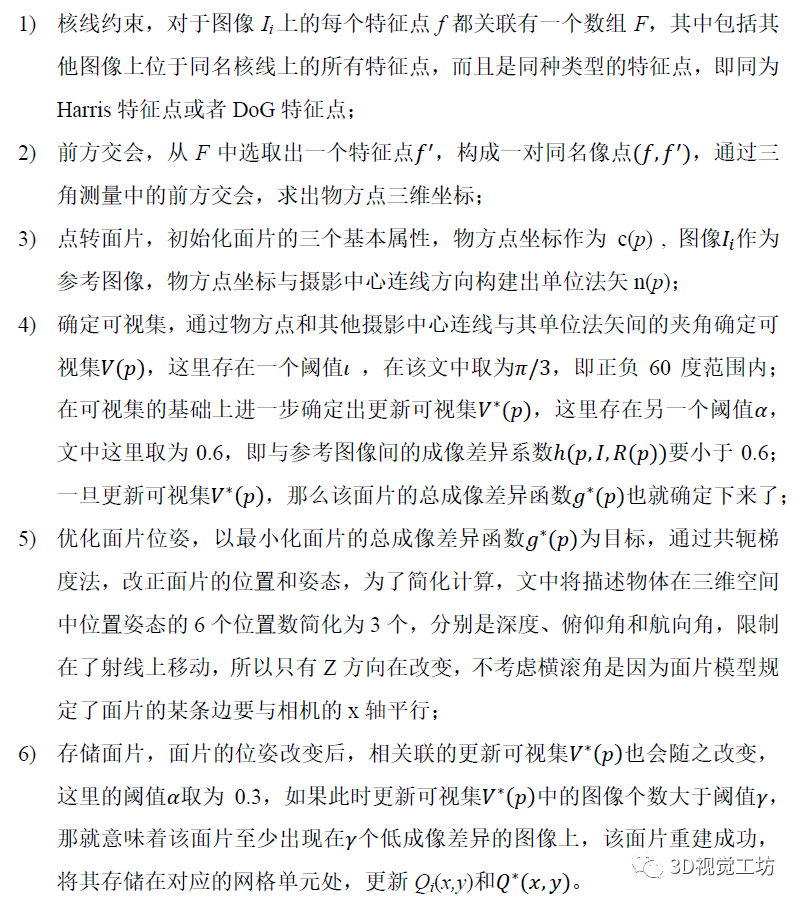

该论文提出的多视图匹配三维重建方法，可以分为初始面片生成、面片加密、面片剔除三部分，经过初始特征匹配得到一组稀疏的面片集合，然后通过反复加密、剔除面片的过程得到最终的结果。每幅图像通过Harris和DoG算子提取出特征点后，进入到特征匹配阶段，这是PMVS算法的核心内容，思路如下：

3. 面片加密

经过上述的特征匹配后，重建出了一组稀疏的面片，接下来通过已有的面片在周围空处生成新的面片进行加密，期望达到的效果是每个图像网格单元上都至少包含有一个面片。首先，对于一个面片p，明确其周边可以扩张的网格单元，然后按照某种扩展策略进行扩展，具体思路如下：

3.1. 确定可扩张网格单元

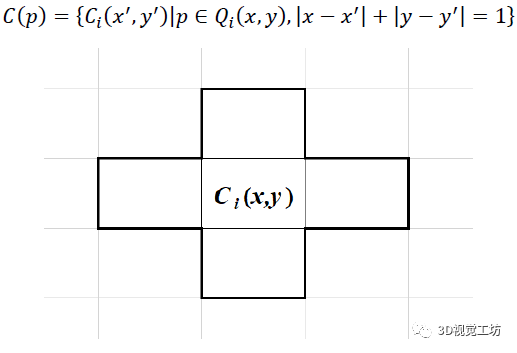

存在面片p的网格单元Ci(x, y)，根据下式，将其上下左右四个网格单元视作邻近网格单元，但并非每个邻近网格单元都是可扩张的网格单元，还需要满足两个基本条件。

第一个条件：该网格单元中不存在邻近面片p’，邻近面片的判定条件如下，意思是说两个面片中心点的距离不能过大，且两个面片的朝向不能偏差很大。

第二个条件是作者从深度方面考虑的，扩张出的面片p’和面片p对应的实际深度不能相差过大，但是实际的深度要在完成三维重建的过程后才能知道，这里就进入了一个“鸡生蛋”的逻辑死循环中，该论文中作者在这里仅做了一个简单的处理，判断两者间的成像差异函数。

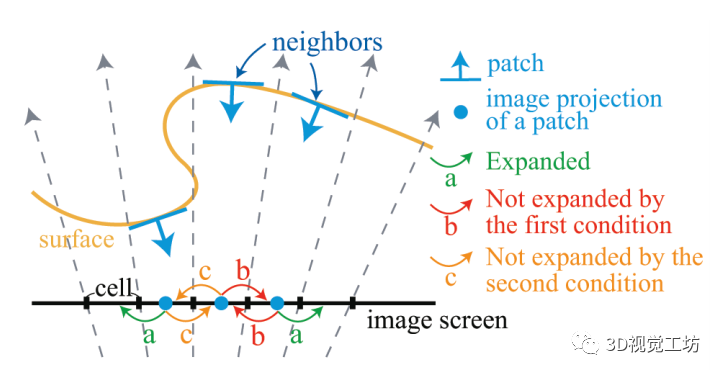

简单总结一下，结合下图，在确定可扩张的网格单元时分为三种情况，没有面片时（绿色箭头a）进行扩张；有面片且为邻近面片时（红色箭头b）没有必要扩张；

有面片但非邻近面片时（橙色c）需要进一步判断成像差异系数，若小于给定阈值没必要扩张，大于给定阈值则扩张。

3.2. 扩张策略

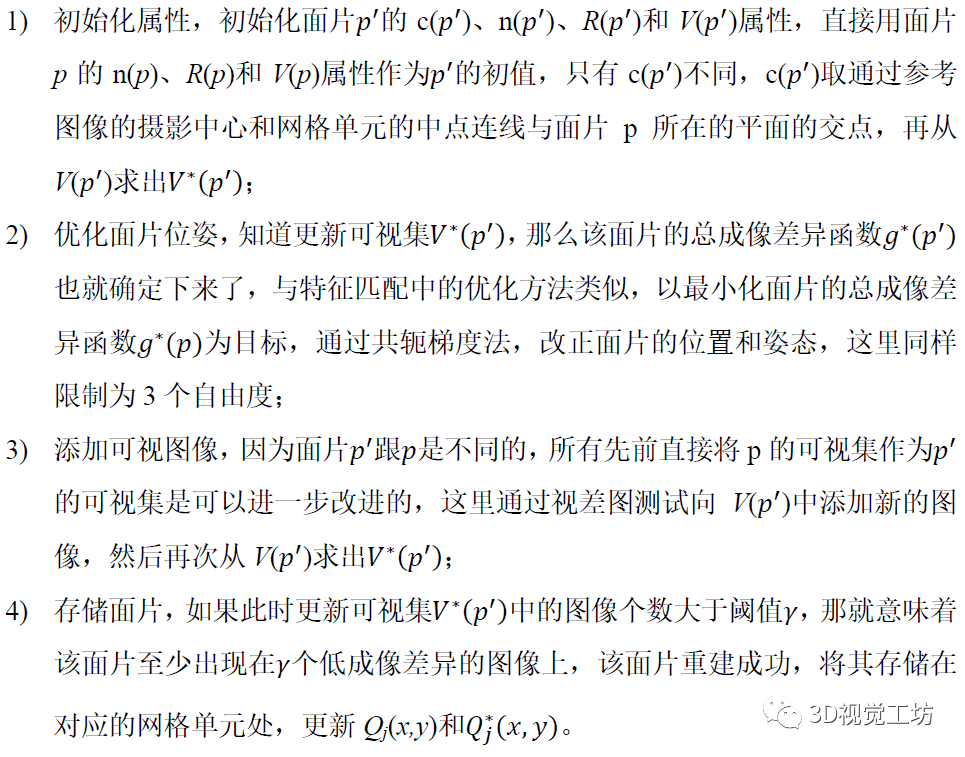

在明确了哪些网格单元可以扩张后，接下来的问题就是如何根据已有的面片构建出新的面片了，思路如下：

4. 面片剔除

在扩张的过程中，为应对那些变化较大、较难重建的区域，调大了成像差异的阈值，但与此同时不可避免地会出现一些冗余、灰度差异大等低质量的面片，在这一步中进行剔除，“扩张-剔除”的操作需要迭代进行若干次（该论文中统一进行3次），每次剔除分三步进行，每步的侧重不同，前两步从成像一致性/灰度一致性入手，第三步强调面片间的关联性。第一步剔除掉出现在同一个网格单元中，但并非邻近面片的粗差情况；第二步通过视差图测试，剔除掉那些较少图像上能看到的面片；第三步，剔除掉在相邻网格单元中相邻面片个数占总面片数小于1/4的面片。

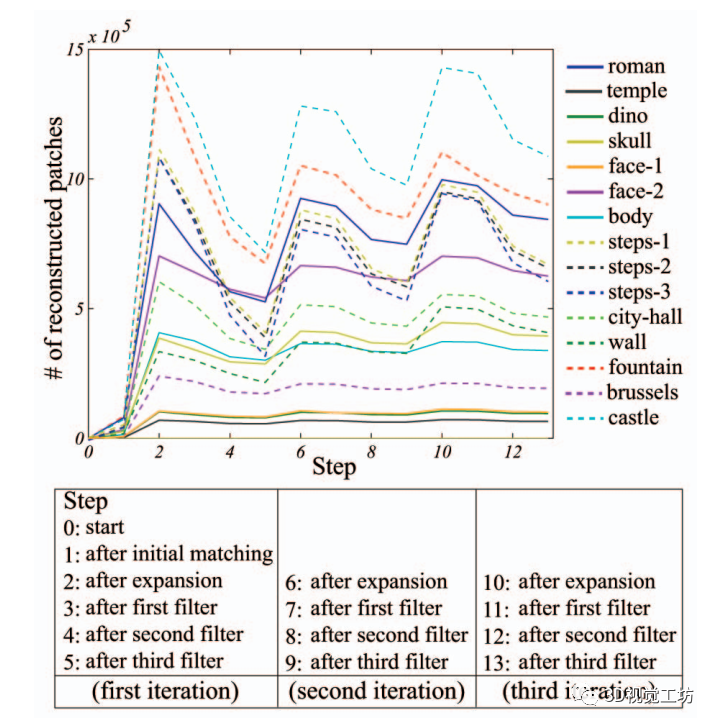

下图表示了整个算法过程中面片的个数变化，通过“扩张”后面片个数急剧增加，然后通过三种策略剔除较差的面片，面片数不断减少，再进行下一次的“扩张-剔除”。

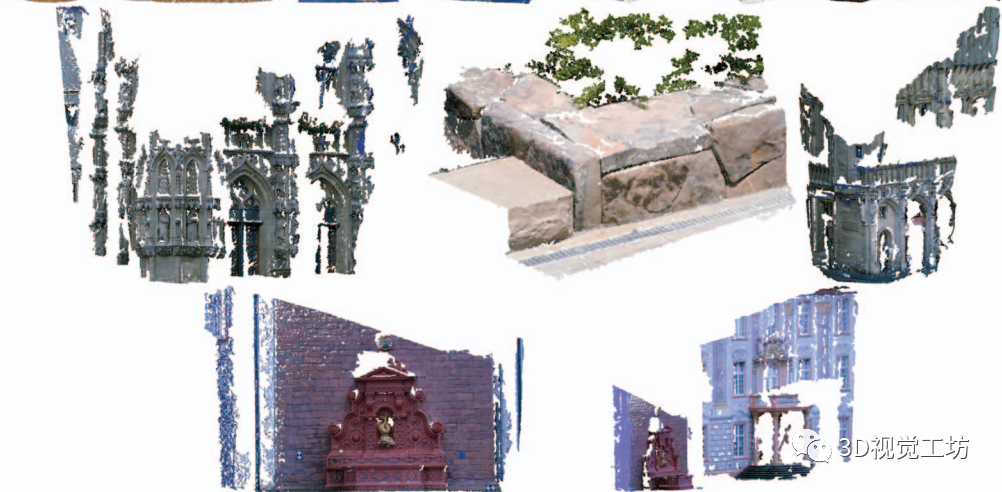

可以看出，除了重复纹理区域（人的头发）、凹陷部分、深度突变区域外，重建的整体效果还是不错的，这得益于“匹配-扩张-剔除”策略的成功，成像差异函数的提出是立体匹配从双目走向多视图的关键，可视集V(p)在极线约束下利用几何信息，更新可视集V*(p)进一步考虑灰度信息，在深度学习出现后，已有论文实现通过学习的方式来评估多个面片间的相似性。
