第三章   GTP的时钟结构

---

理解各个时钟在GTP核内部的关联

每个功能模块，缺啥都不能缺时钟，对于高速串行接口，更是如此，而且它还需要专用时钟，如下图白框所标注的就是输入时钟，剩余17个时钟则是根据输入时钟及IP核的配置产生的输出时钟，很多吧。我们可以简单的分为两大类五小类，两大类自然是三个输入，17个输出，五小类就包括一是板卡系统时钟、二是高速串行接口专业时钟、三是共享时钟源、四是高速串行发送模块产生的时钟、五是高速串行接收模块产生的时钟。

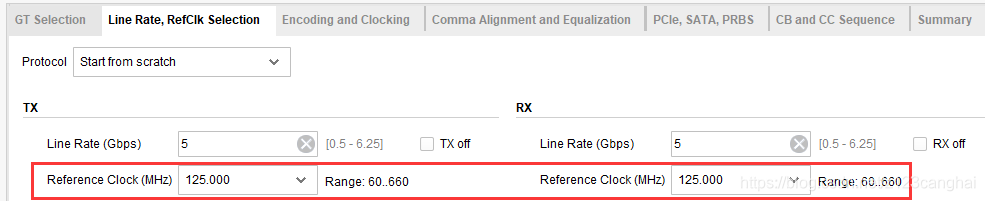

我们先看输入时钟，我们在IP核配置时候就要选择与我们板卡所用时钟相适应的频率。差分时钟配置如下125MHZ。

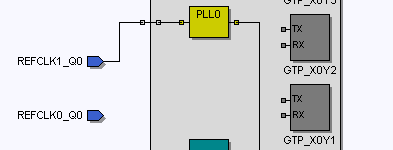

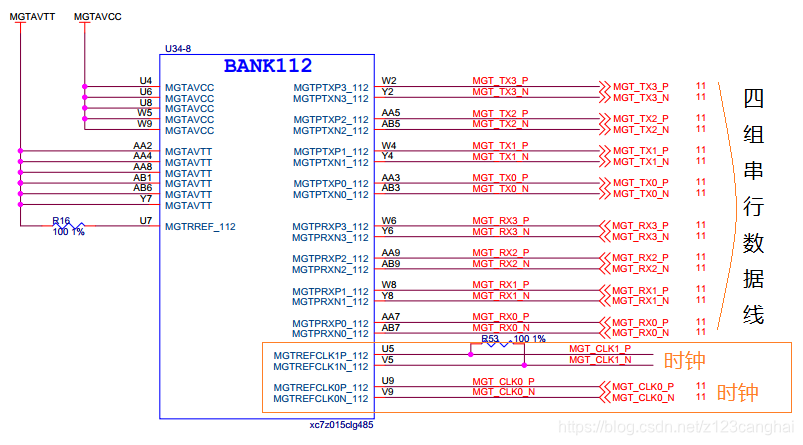

 在原理图的位置如下

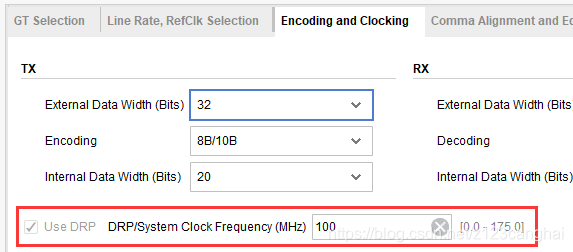

另外我们看IP核的另外一个选项卡还有一个输入时钟选项，用于系统时钟和动态配置，这个时钟并不是专用时钟，它的来源是任意的，甚至你可以使用与此处配置不一致的时钟，嗯，我试过，最起码没问题，具体问我为什么我要试这个，因为起初不知道这是干啥的o(╥﹏╥)o

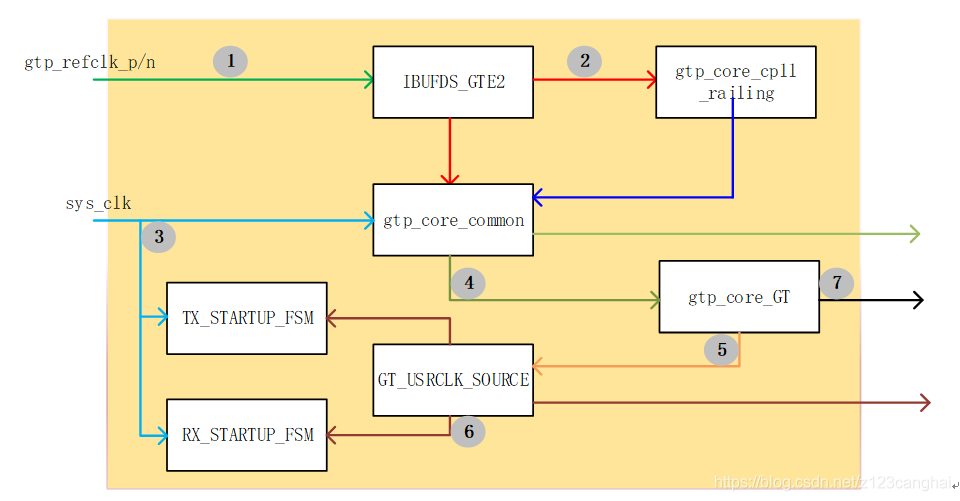

下面我们就根据这两个输入时钟，来看下这个IP核内部的时钟架构是什么样子的，如下图所示。下面简单的分析一下

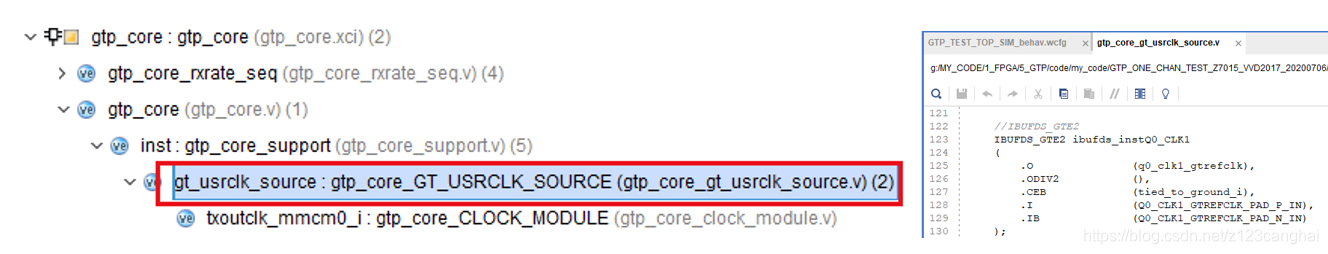

1. 高速串行接口专用时钟进“IBUFDS_GTE2”模块转单时钟，这个模块位置在这，如图右所示。

         这个原语是专门提供给高速接口用的，而且还进行了阉割，有兴趣可以看下他本来样子，还可以对内部端接电阻进行配置，以更好的消除信号反射，我就不展开阐述了。

2、这个是用来产生关闭“GTPE2_COMMON”以及对该硬核或者说原语的复位信号的，产生方式很简单，上电打拍。其位置和逻辑如下图所示。

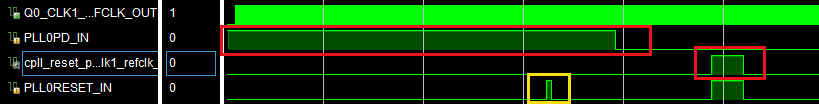

   这个模块输入到“gtp_core_common”模块的时钟就是上图111行和112行这两个，先给“GTPE2_COMMON”做断电操作96个时钟周期，并在延时120个时钟后复位8个时钟周期，其实目的就是复位这个核，如下图。红框是本模块产生的信号，我们看对“gtp_core_common”模块复位还有个毛刺，说明还有其它模块对其进行复位，这个我们在下个章节进行阐述。

3、系统时钟输入到“gtp_core_common”模块和接收端以及发送端的初始化模块。由此可见该信号的引入的目的就是初始化的。

4、是“gtp_core_common”模块产生的时钟输出，这个模块就是对“GTPE2_COMMON”原语的封装，主要目的是产生“GTPE2_CHANNEL”所用的时钟。

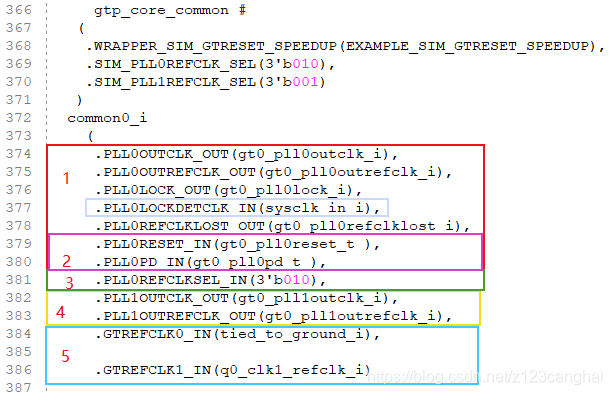

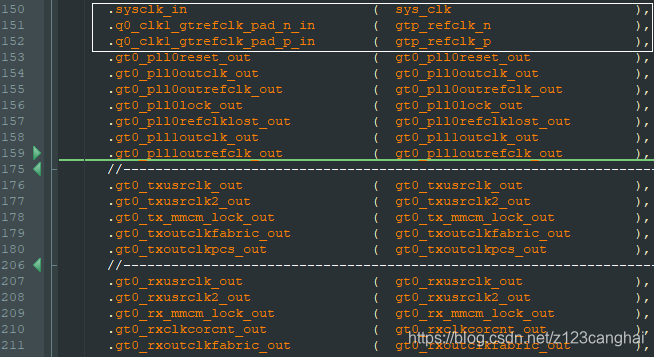

         对核内部就不去做过多的分析了，没有必要，而且我也说不清。我们看下对外接口信号。我们大致的把输入信号分为五个部分，我们倒着看，下面对此进行依次解释。

（5）是高速串行接口的专用输入时钟转单端后接入的。我们看到有两个，CLK1和CLK0。这无论是和原理图还是IP核的配置都是吻合的，如下图是我的配置，之所以用REFCLK1_Q0是因为原理图已经设计好了。

         也正因此，可以看到“GTREFCLK0_IN”是没有时钟输入的。

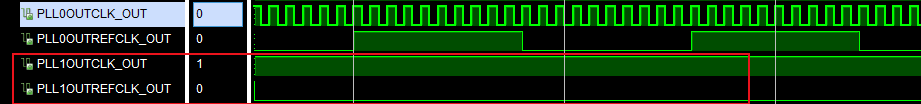

（4）这是给“GTPE2_CHANNEL”的时钟，一个是用于处理并行数据的时钟，一个是用于处理串行数据的时钟，具体这两个时钟是如何应用的，会在下面章节阐述。根据上图IP核的配置可以看出，我用的是PLL0，所以PLL0有相关的输出有时钟，PLL1的没有。

（3）“PLL0REFCLKSEL_IN”这个信号还是挺有讲头的，表示输入时钟的选择。这涉及到了GT系列的时钟架构，也是GTP和TGX的一大区别所在。这个GTP的输入时钟选择示意图，GTX与之有区别，在下文描述。这两组GTP分别来自X0Y0和X1Y0两个BANK。他们的时钟是可以共用的。

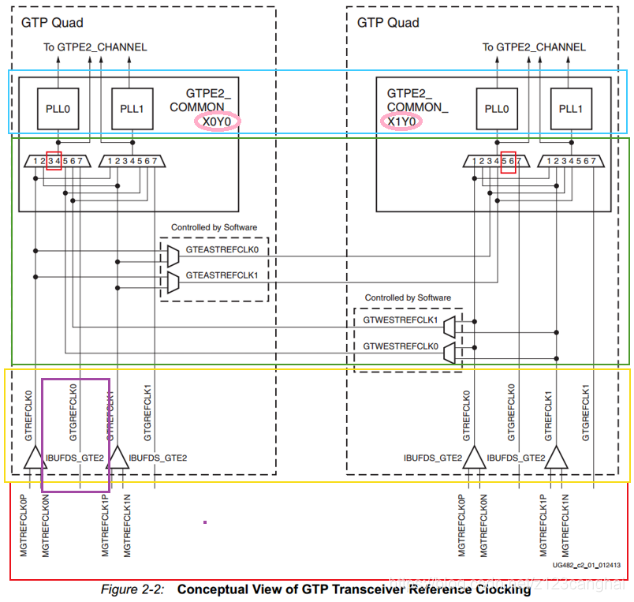

         首先，红色部分是晶振输入时钟，每个Quad有两个选择，这个在已经说过多次了，随后这个两个时钟会经过上文所说的“IBUFDS_GTE2”转单时钟，随后会进行路由到相邻的BANK，这就是xilinx所说的“东西”路由，两个不同BANK的时钟可以共享如下图所示

这样PLL可以有四个时钟输入源可供选择了，但我们看实际上有七个时钟可供选择呢？那剩下三个呢？ 其中一个是“GTGREFCLK*”，这个参考时钟由内部FPGA逻辑生成，此输入仅供内部测试之用。还有两个，是空下的，也就是GTP只能从5个里面选1个，这是由GTP结构决定的。空下那两个是给GTX用的，因为GTX不是“东西”路由，而是“南北路由”如下示意图，这样的三个BANK的高速串行接口时钟共享，这样就有7个时钟可供选择了（下图只是示意图，所以没有看到高速串行接口模块）

（2）这就是在“2”中描述的内容，也就是“gtp_core_cpll_railing”模块产生的复位信号，当然还有其它模块的复位，这个就不在重复叙述了

（1）这里面就是“GTPE2_COMMON”模块输出的时钟及状态。当然，还有一个碍事的“sysclk_in_i”，这个时钟是用于检测到PLL的反馈和参考时钟信号的。除此之外，PLL0OUTCLK_OUT、PLL0OUTREFCLK_OUT如上文，给“GTPE2_CHANNEL”的。“PLL0LOCK_OUT”是PLL锁定信号，“PLL0REFCLKLOST_OUT”是PLL失锁信号。以上即为本模块所有信号。

我们继续下面这个图的分析

5、6、7这三个是可以合起来说的。

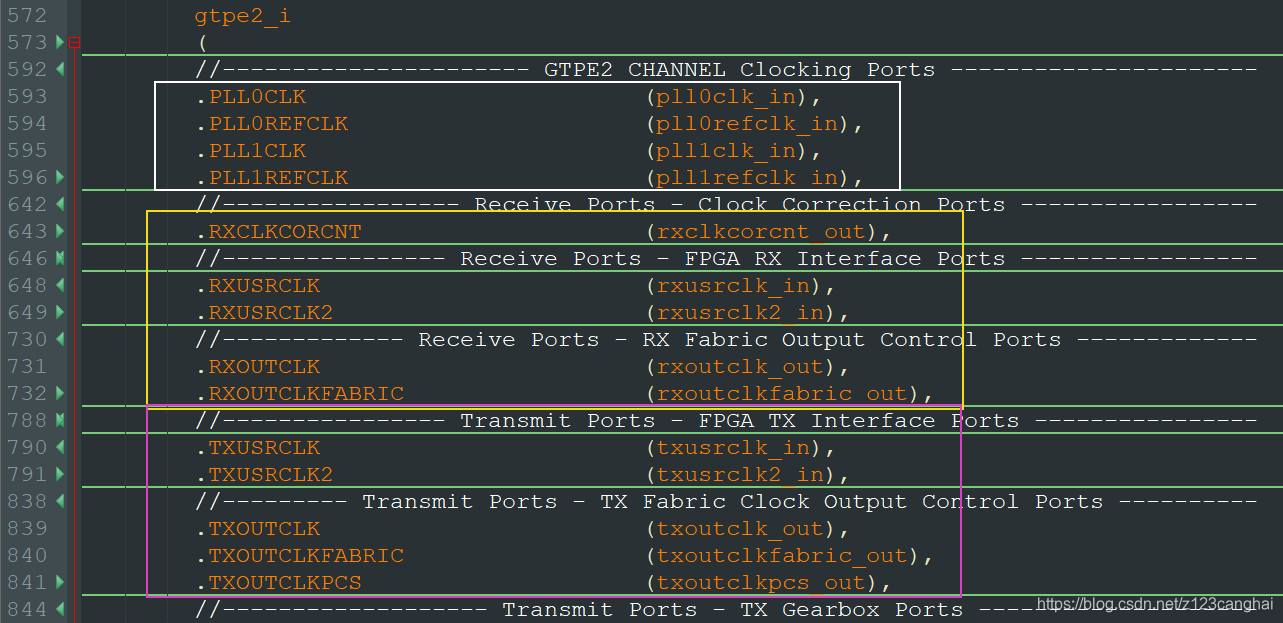

是“gtp_core_GT”模块的输出时钟，这个模块主要是对“GTPE2_CHANNEL”的封装，我们从如下图可以看到上文介绍的输入时钟、和输入与输出相关的时钟。

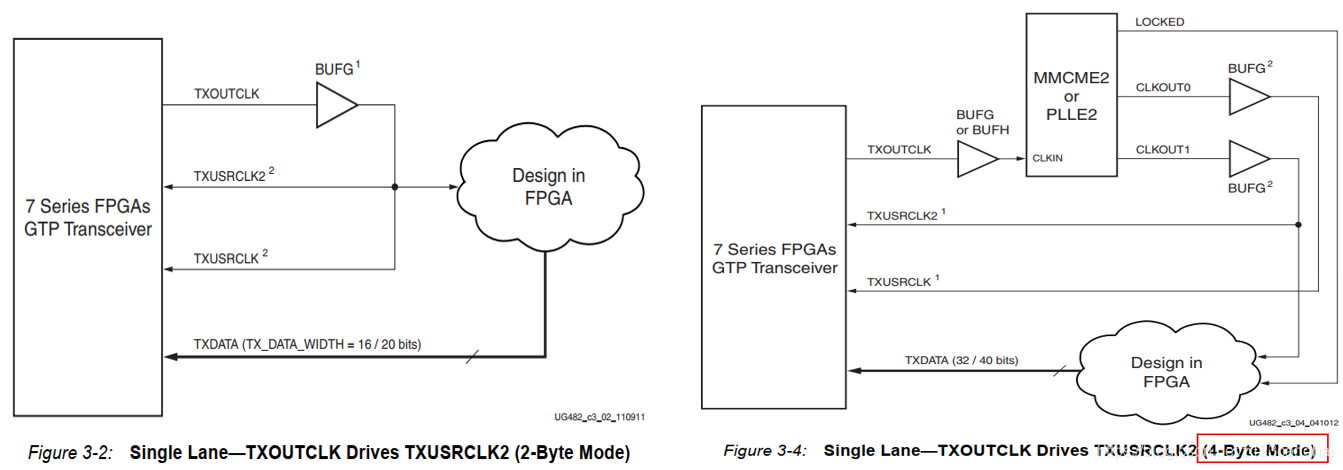

         我们看RX和TX相关时钟很有特点哈，都是三个输出两个输入，其中那两个输入就是根据各自的输出得来的，在“gtp_core_GT_USRCLK_SOURCE”模块经过PLL，得到的。



---

欢迎关注沧小海的fpga微信公众号，回复“GTP”获取A7 GTP仿真例程，开发软软件为vivado2017.4

点击“Flow”选择“open static simulation”打开静态仿真可直接查看信号波形
