CRPR的几种影响

CRPR

CRPR是clock reconvergence pessimism removal的缩写，指的是clock path的common部分所造成的影响，在计算timing时，需要考虑到CRPR的影响；
具体CRPR会影响到哪些方面，首先看下图

CRPR & SI

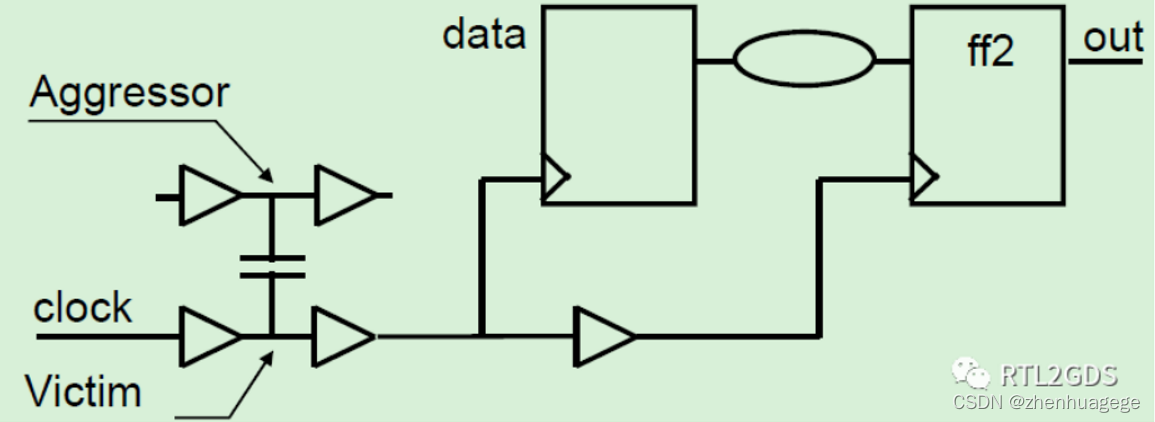

在计算SETUP和HOLD时，在后期route后，需要考虑SI的影响，而我们在计算SI时，需要考虑到victim和aggressor；
在计算setup时，launch edge和capture edge是相邻的两个上升沿，而工具在计算timing时，往往会去选择最悲观的情况；

由于launch和capture是不同的clock cycle，那么aggressor对common clock path的SI的影响，对不同的clock cycle而言，就有不同的影响；对launch而言，SI会让其delay变得更大，对capture而言，SI则会让其delay变得更小；

但是在计算hold时，launch和capture是相同的cycle，那么对于common clock path而言，aggressor对launch和capture的影响是一样的，因此工具需要将这个影响去掉；

也就是说，只有在不同的clock cycle，才需要考虑CRPR的SI的影响；

CRPR & OCV

除了SI的影响，CRPR与OCV也有关联，由于是common clock path，在考虑到OCV的影响时，我们在计算setup，对于launch path采用late derate，对于capture path则采用early derate，这样就造成一个问题！

那就是common clock path部分，同一个cell在计算timing时，分别才用了late和early两种derate，但是一个cell只能有一个derate，这样会导致我们计算出来的timing更加悲观，所以工具会将这部分的影响剔除掉！

CRPR & Min pulse width

在计算min pulse width时，我们需要计算上升沿和下降沿的delay，如果是计算高电平的pusle width，工具为了计算出最悲观的情况，对于rising edge，会采用max delay，对于falling edge，则会采用min delay；

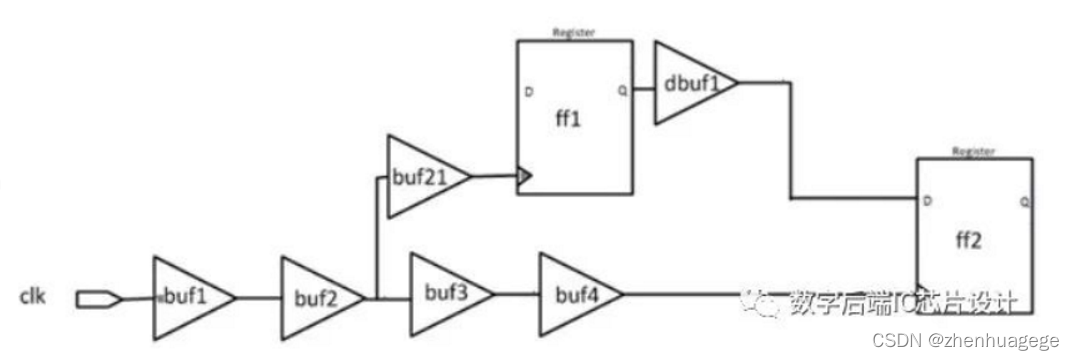

首先看下图

这里buf1和buf2属于common部分，但是我们在计算rising edge的delay时，采用了max delay；而在计算falling edge时，采用的则是min delay，对于用一个cell，不能同时用max和min去计算，这样计算出来的结果会更悲观；
因此工具在计算min pulse时，会剔除掉这部分的影响；

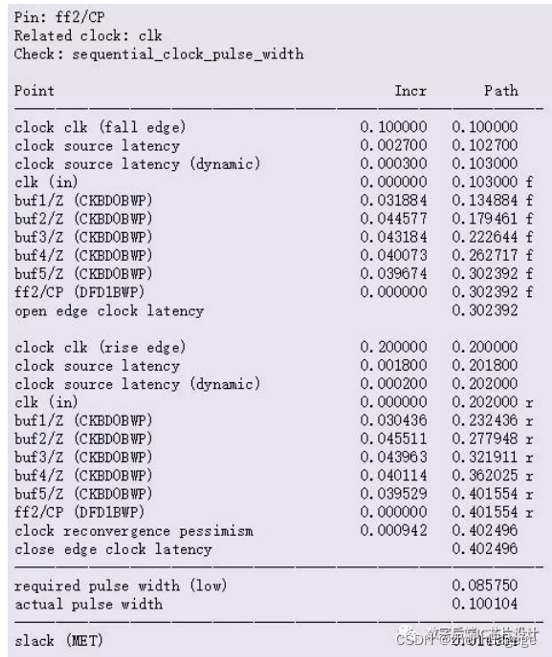

具体可以看下面的timing report

这个crpr的影响为0.000942ns，我们在下面的clock latency中加了这个值，这样计算出来的结果会更好；
