自由空气间隙，爬电距离计算~~最便宜的ESD防护方法

最新推荐文章于 2025-02-18 15:53:43 发布
最新推荐文章于 2025-02-18 15:53:43 发布
阅读量2.1k 收藏 6
点赞数 1
分类专栏： 日常专业-知识
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zuoheizhu/article/details/115870795
版权
本文介绍了一种计算击穿电压的方法，通过输入电压、海拔和自由空气间隙等参数，可以得出具体的击穿电压数值。例如，当输入电压为3000伏特，海拔为海平面，自由空气间隙为0.2毫米时，根据公式计算得到的击穿电压为1950伏特。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

（输入电压x海拔x自由空气间隙毫米）+1350=击穿电压
假设输入电压是：3000
海拔（只要在海平面，都是1）：1
自由空气间隙：0.2mm

（3000x1x0.2）+1350=1950V

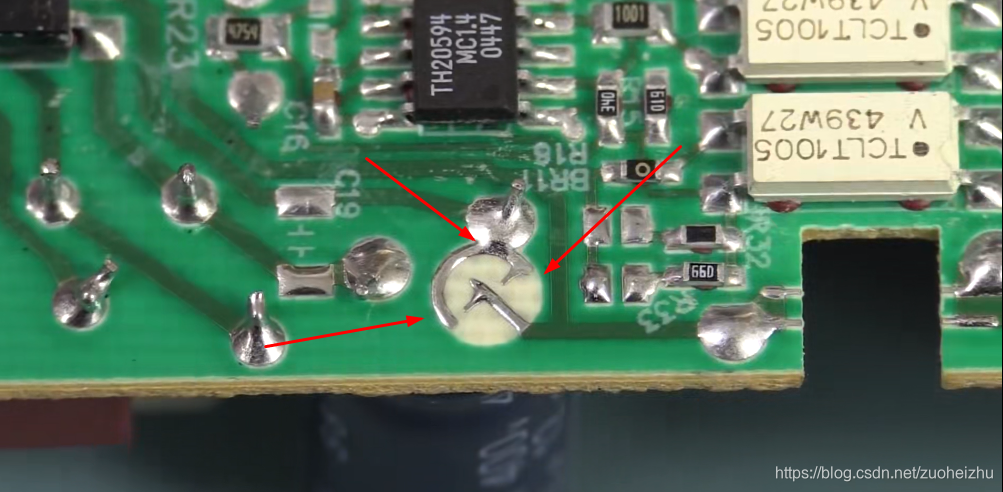

在这里插入图片描述
