一、起源

随着深度卷积神经网络（CNN）在语义分割、目标检测等任务中的成功，FCN（Fully Convolutional Networks）在图像分割中被广泛应用。但 FCN 存在以下不足：

• 感受野不足：只能感知局部上下文，导致边界模糊或小目标识别困难；
• 语义上下文缺失：不能很好地整合全局信息。

为此，Zhao et al. 于 2017 年在论文 PSPNet: Pyramid Scene Parsing Network 中提出了 Pyramid Pooling Module (PPM)，并将其嵌入 FCN 中以获取多尺度上下文信息，提升分割性能。

二、原理

1. Fully Connected Network（FCN）

FCN 通过将卷积层和上采样层连接起来，生成与输入图像同尺寸的语义分割图，核心思想：

• 去掉全连接层，用 1x1 卷积替代分类器；
• 加入 转置卷积（上采样）恢复空间维度；
• 可端到端训练，实现像素级预测。

2. Pyramid Pooling Module（PPM）

PPM 用于捕获图像中不同尺度的上下文信息，结构如下：

• 对 feature map 进行不同尺寸的池化（如 1×1、2×2、3×3、6×6）；
• 将池化结果上采样到原始尺寸并与原始特征图进行拼接；
• 最终经过 1×1 卷积整合成融合特征。

整体结构图：

       +------------------------+
       |    Feature Map (C×H×W) |
       +-----------+------------+
                   |
      +------------+------------+-------------------+
      |            |            |                   |
   Pool(1x1)    Pool(2x2)    Pool(3x3)          Pool(6x6)
      ↓            ↓            ↓                   ↓
   1x1 conv      1x1 conv     1x1 conv            1x1 conv
      ↓            ↓            ↓                   ↓
    Upsample     Upsample     Upsample           Upsample
      ↓            ↓            ↓                   ↓
   +----------------------------------------------------+
   |          Concatenate along Channel axis            |
   +----------------------------------------------------+
                         ↓
                     1x1 conv
                         ↓
                    Final Feature Map

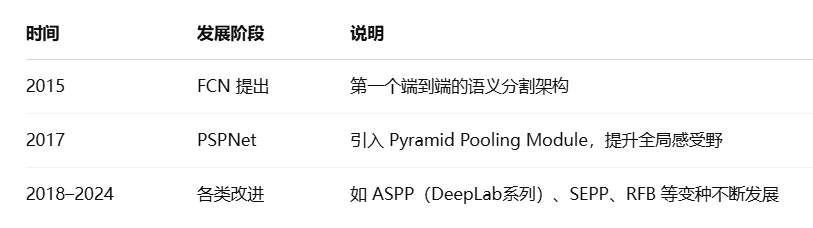

三、发展

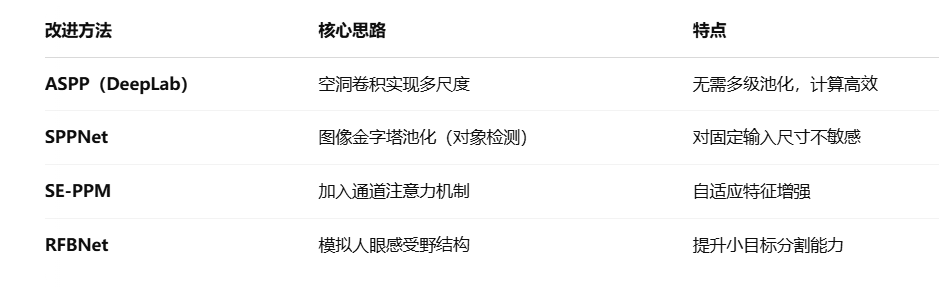

四、改进方向

五、应用领域

• 遥感图像分割（如地表分类、滑坡检测）
• 城市街景分割（如 Cityscapes 数据集）
• 医学图像分析（如肿瘤区域识别）
• 自动驾驶视觉感知
• 场景理解与3D重建

六、PyTorch代码示例：Pyramid Pooling Module

✅ PPM 实现 + 示例主干网络（以 ResNet 为 backbone）

import torch
import torch.nn as nn
import torch.nn.functional as F
from torchvision.models import resnet50

# Pyramid Pooling Module
class PyramidPoolingModule(nn.Module):
    def __init__(self, in_channels, pool_sizes=(1, 2, 3, 6)):
        super(PyramidPoolingModule, self).__init__()
        self.stages = nn.ModuleList([
            nn.Sequential(
                nn.AdaptiveAvgPool2d(output_size=ps),
                nn.Conv2d(in_channels, in_channels // len(pool_sizes), kernel_size=1),
                nn.ReLU(inplace=True)
            )
            for ps in pool_sizes
        ])
        self.bottleneck = nn.Conv2d(in_channels + in_channels, in_channels, kernel_size=1)

    def forward(self, x):
        h, w = x.shape[2], x.shape[3]
        pyramids = [x]
        for stage in self.stages:
            out = stage(x)
            out = F.interpolate(out, size=(h, w), mode='bilinear', align_corners=True)
            pyramids.append(out)
        output = torch.cat(pyramids, dim=1)
        output = self.bottleneck(output)
        return output

# FCN + PPM 主干模型
class FCN_PPM(nn.Module):
    def __init__(self, num_classes):
        super(FCN_PPM, self).__init__()
        backbone = resnet50(pretrained=True)
        self.layer0 = nn.Sequential(backbone.conv1, backbone.bn1, backbone.relu, backbone.maxpool)
        self.layer1 = backbone.layer1
        self.layer2 = backbone.layer2
        self.layer3 = backbone.layer3
        self.layer4 = backbone.layer4  # 输出特征较小 2048 x H/32 x W/32

        self.ppm = PyramidPoolingModule(in_channels=2048)
        self.classifier = nn.Sequential(
            nn.Conv2d(2048, 512, kernel_size=3, padding=1),
            nn.ReLU(),
            nn.Dropout(0.1),
            nn.Conv2d(512, num_classes, kernel_size=1)
        )

    def forward(self, x):
        input_size = x.size()[2:]
        x = self.layer0(x)
        x = self.layer1(x)
        x = self.layer2(x)
        x = self.layer3(x)
        x = self.layer4(x)

        x = self.ppm(x)
        x = self.classifier(x)
        x = F.interpolate(x, size=input_size, mode='bilinear', align_corners=True)
        return x

# 测试模型结构
if __name__ == "__main__":
    model = FCN_PPM(num_classes=21)
    dummy_input = torch.randn(2, 3, 256, 256)
    output = model(dummy_input)
    print("Output shape:", output.shape)  # Expect: [2, 21, 256, 256]

七、总结表格
