先简单说明一下CoppeliaSim中控制机器人仿真的7种方式：

1.编写child script
- 优点：这是最便捷的控制方法，且与最后三种控制方式比较，不会出现通信延迟.
- 缺点：无法选择编程语言（只有Lua），执行速度比较慢，无法访问Lua以外的外部函数库。
2.编写plugin
- 这种方式通常与第一种方式联合使用；
- 优点：可以访问外部函数库，同样没有通信延迟；
- 缺点：比编程更加复杂，且需要外部工具编译。
3,4.编写外部客户端应用（remote API）
- 如果需要从外部应用（或机器人，或另一台计算机）运行控制程序，这是一种非常方便和简单的方法，它支持C/C++、Python、Matlab等语言。
5.通过ROS node
- 该方法与remote API相似，是一种便利的方法让多个分布式进程互相通信。虽然remote API更加轻量和快速，但它只能与CoppeliaSim进行信息交互；
- 可以与任意数量的进程通信，且存在大量可兼容的库可供使用；
- 缺点：相比于remote API，该方法更加笨重且复杂。
6.BlueZero node
- 与ROS类似，是一种便利的方法让多个分布式进程互相通信；
- 轻量，可跨平台。
7.编写外部通信应用
- 优点：可以选择编程语言，且控制代码可以运行在机器人或不同计算机上.
- 缺点：相比于remote API，该方法更加单调乏味。

由于不熟悉Lua语言，于是最好的选择就是使用remote API进行仿真控制，因此主要需要熟悉这部分的操作。

1.remote API的简单介绍

remote API是整个CoppeliaSim API框架的一部分，它可以允许CoppeliaSim 与外部应用进行交互。最大的特点就是它支持C/C++、Python、Matlab等语言。这对于不会Lua的人来说，十分友好。

remote API分为两个部分，分别为服务器端以及客户端。外部应用通过与服务器端进行交互，从而实现与CoppeliaSim的联合仿真。

the client side (i.e. your application)：应用端，支持C/C++, Java, Python, Matlab, Octave and Lua。这部分内容是我们实现的仿真的重点。
the server side (i.e. CoppeliaSim)：服务器端，只能通过CoppeliaSim的插件实现。服务器服务可以由两种方式开启：

1.At CoppeliaSim start-up (continuous remote API server service). 这种启动方式会尝试读取相关的配置文件remoteApiConnections.txt ，根据其内容来启动服务器服务。通过这种方式启动，服务器会一直运行，即使仿真不在运行。

2.From within a script (temporary remote API server service). 通过场景脚本启动，这是我们最常用的启动方式。 这种服务是暂时的，当仿真开始时，服务器会启动；当仿真结束后，服务器则会自动关闭。

以下程序是一个简单的脚本，在初始化时会建立一个暂时的remote API的服务器。
```
function sysCall_init()
    repeat until (simRemoteApi.start(19999,1300,false,true)~=-1)
end

function sysCall_actuation()
    -- put your actuation code here
end

function sysCall_sensing()
    -- put your sensing code here
end

function sysCall_cleanup()
    -- do some clean-up here
end
```
Enabling the remote API - server side (coppeliarobotics.com)

注：在使用remote API时，不要忘记在CoppeliaSim设置服务端的启动脚本。

目前为止，remote API有两个版本：

The B0-based remote API （v2）：新版是基于BlueZero中间件和它对CoppeliaSim的接口插件的。 相比于第一版，新版的remote API的使用更加简单和灵活，而且易于扩展。目前它支持以下语言：C++, Java, Python, Matlab and Lua。
The legacy remote API（v1）：旧版的remote API，相比于第二版，旧版更加轻量，而且需要的依赖少于新版。目前它支持以下语言：C/C++, Java, Python, Matlab, Octave and Lua。

无论是使用哪一个版本，都需要先在本地文件夹内放入指定的源文件。应该放哪些文件以及这些文件的位置，可以参考官方文档：

2.remote API的工作方式（如何与服务端通信）

Remote API modus operandi (coppeliarobotics.com)

remote API函数与regular API函数十分类似，但是有两个主要的区别：

大部分remote API都会返回一个值：return code，它是服务端返回给客户端的应答。
大部分remote API需要两个额外的输入参数：
1. 运行模式operation mode
2. 客户端IDclientID

remote API的工作方式本质上就是通过网络套接字，与服务端进行通信。传统的网络通信过程就是

客户端向服务端发送请求，比如获得机械臂某个关节的角度；
服务端接收到请求后，将需要的数据和应答发送回客户端。在这个过程中，客户端处于堵塞的情况。

在大多数情况下，这种通信方式会浪费大量时间。remote API允许用户选择允许方式的类型，提供了4种主要的运行机制来控制仿真的进程，用户可以根据需求灵活改变通信方式。 比如，对于一些重要的命令，可以采用堵塞方式，而对于如设置机械臂关节角的命令则可以使用非堵塞的形式。

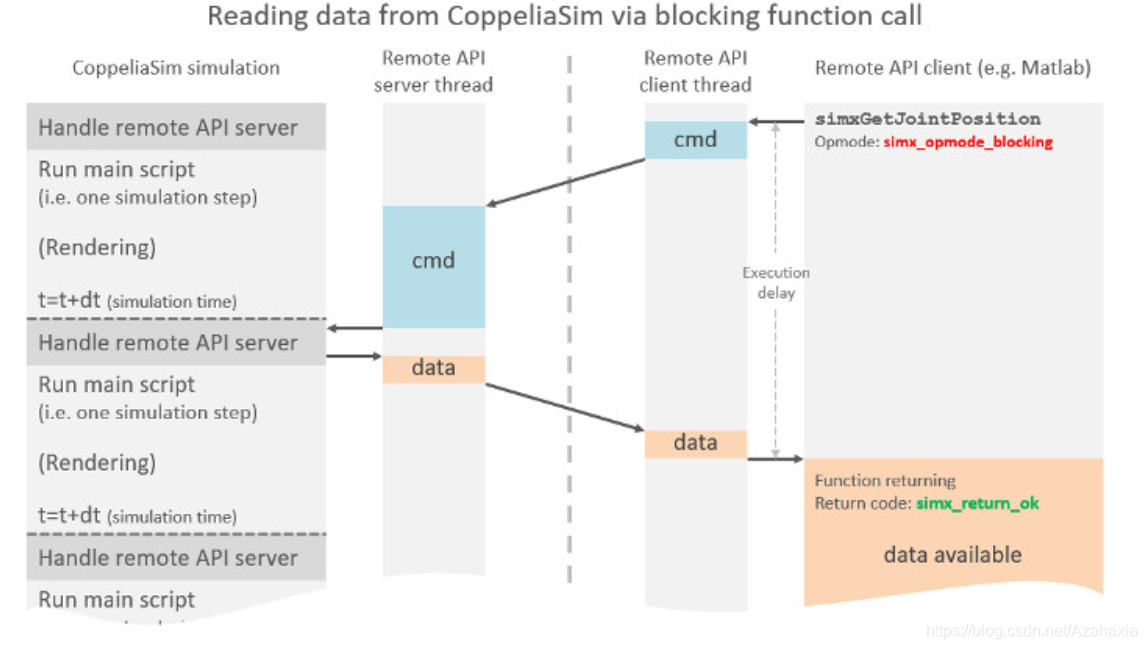

4.1.Blocking function calls

这种运行方式就是最传统的堵塞机制，客户端在接收到服务端数据前会一直处于堵塞状态。

// Following function (blocking mode) will retrieve an object handle:
if (simxGetObjectHandle(clientID,"myJoint",&jointHandle,simx_opmode_blocking)==simx_return_ok)
{
    // here we have the joint handle in variable jointHandle!
}

在这里插入图片描述

4.2.Non-blocking function calls

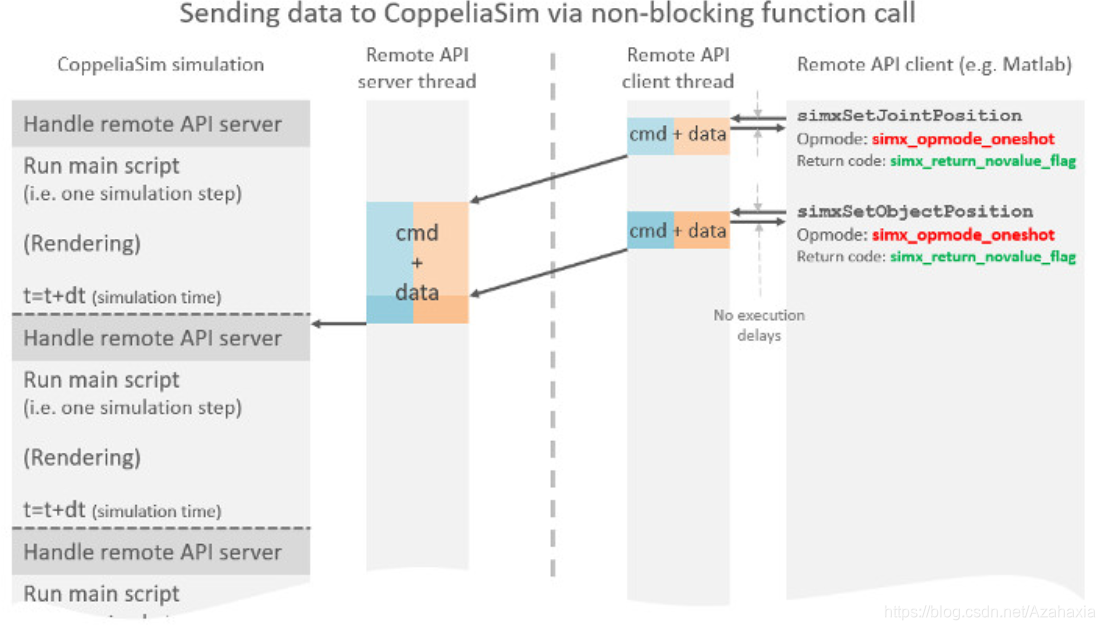

处于这种通信方式下，客户端只会向服务端发送请求，但没有必要等待服务端的回复。如以下情况，客户端发送请求后，服务端只需要设置相应的关节角度即可，没有必要向客户端发送回复。

// Following function (non-blocking mode) will set the position of a joint:
simxSetJointPosition(clientID,jointHandle,jointPosition,simx_opmode_oneshot);

在这里插入图片描述

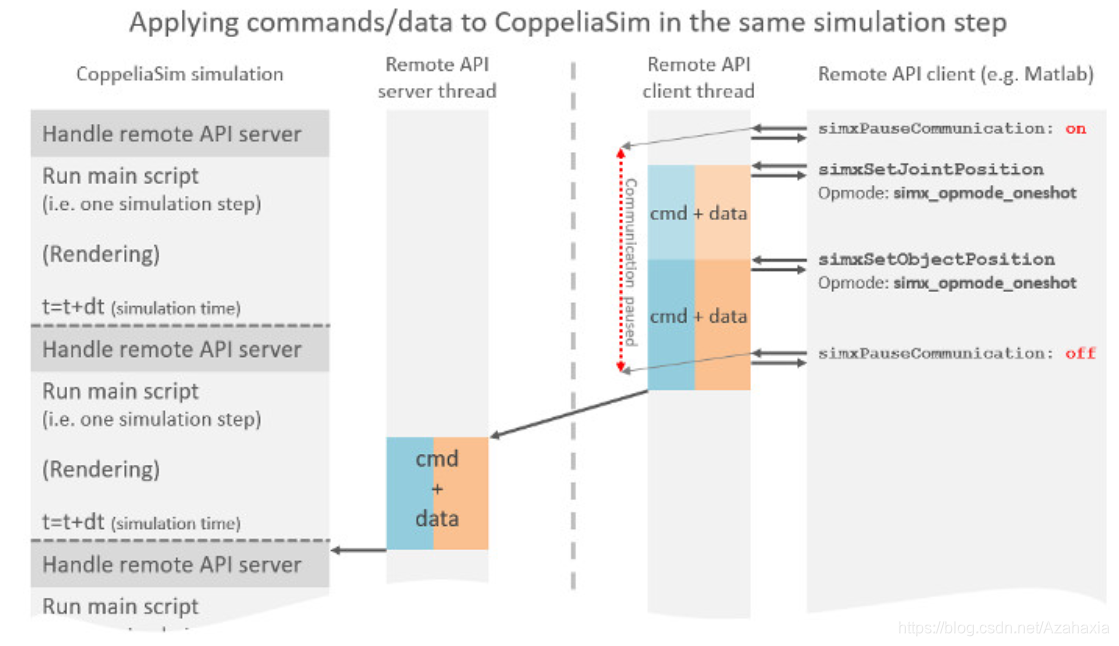

在一些情况下，我们需要用一条消息来发送多个数据，因为我们希望这些数据可以同时到达服务端。比如，我们希望机械臂的三个关节同时运动。在这种情况下，用户可以通过暂时中断通信来实现，如下所示：

simxPauseCommunication(clientID,1);  // 中断通信
simxSetJointPosition(clientID,joint1Handle,joint1Value,simx_opmode_oneshot);
simxSetJointPosition(clientID,joint2Handle,joint2Value,simx_opmode_oneshot);
simxSetJointPosition(clientID,joint3Handle,joint3Value,simx_opmode_oneshot);
simxPauseCommunication(clientID,0);  // 恢复通信
// Above's 3 joints will be received and set on the CoppeliaSim side at the same time

在这里插入图片描述

4.3.Data streaming

这种通信方式比较特殊，类似于话题订阅的形式。客户端先向服务端说明需要什么类型的数据，然后当服务端有空时就会将这类数据发送给客户端。需要注意，服务端向客户端发送数据并不是一次就结束的，而是一直进行的。相当于在客户端与服务端架设了一条数据流，服务端会一直向客户端发送客户端订阅的数据。

// Streaming operation request (subscription) (function returns immediately (non-blocking)):
simxGetJointPosition(clientID,jointHandle,&jointPosition,simx_opmode_streaming);

// The control loop:
while (simxGetConnectionId(clientID)!=-1) // while we are connected to the server..
{
    // Fetch the newest joint value from the inbox (func. returns immediately (non-blocking)):
    if (simxGetJointPosition(clientID,jointHandle,&jointPosition,simx_opmode_buffer)==simx_return_ok)
    {
        // here we have the newest joint position in variable jointPosition!
    }
    else
    {
        // once you have enabled data streaming, it will take a few ms until the first value has
        // arrived. So if we landed in this code section, this does not always mean we have an error!!!
    }
}

// Streaming operation is enabled/disabled individually for each command and
// object(s) the command applies to. In above case, only the joint position of
// the joint with handle jointHandle will be streamed.

// Before disconnecting from CoppeliaSim, make sure to disable the streamings you previously enabled:
simxGetJointPosition(clientID,jointHandle,&jointPosition,simx_opmode_discontinue);
simxGetPingTime(clientID,&pingTime); // needed to insure that above reaches CoppeliaSim before disconnection

在这里插入图片描述

若要服务端停止发送，则客户端必须向服务端发送一个停止的请求，使用simx_opmode_discontinue模式。 若客户端没有发送停止请求，那么服务端会一直发送无用的数据，最终会导致运行速度的下降。

此外，当我们用特定命令（如：simxGetJointPosition）架设好数据流之后，那么这个命令就不应该再使用除simx_opmode_buffer和simx_opmode_discontinue之外的其它模式，否则客户端这边的数据流就会中断，但是服务端那边仍然会一直发送数据。但是，对于其它还没有架设数据流的命令来说，则没有这种限制。

4.4.Non-blocking, non-streaming data query

这种通信方式相当于一次性的Data streaming。它只会执行一次，而不会向Data streaming一样会一直发送数据。

// Request vision sensor data (function returns immediately (non-blocking)):
simxGetVisionSensorImage(clientID,sensorHandle,res,&img,0,simx_opmode_oneshot);
...
// Check later if some data has arrived (non-blocking):
if (simx_return_ok==simxGetVisionSensorImage(clientID,sensorHandle,res,&img,0,simx_opmode_buffer))
{ // yes, we have an image!
    ...
}

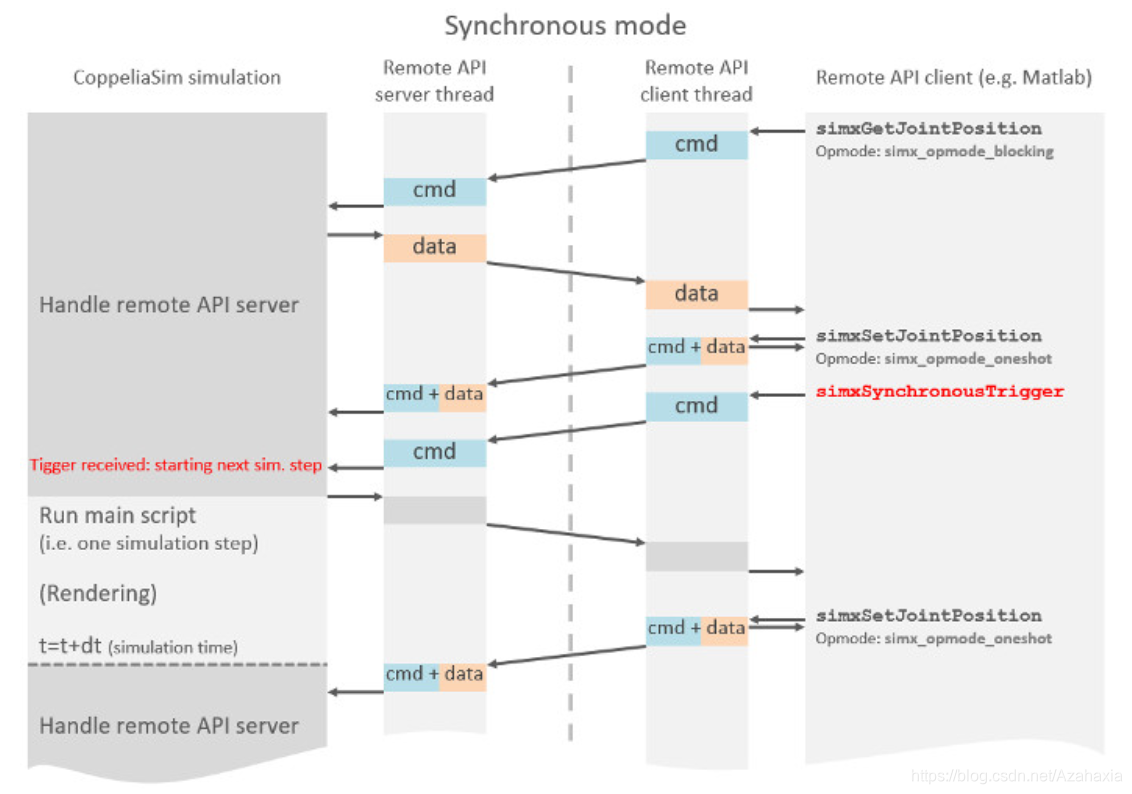

4.5.Synchronous operation

了解以上4种通信模式后，你可能会发现，在仿真运行时，这些方式都没有考虑客户端的运行情况。也就是说，服务端与客户端默认是异步运行的。这就会导致两边的仿真时间很可能会不一致。

Synchronous operation就是为了解决这个问题而设计的。在这种模式下，服务端的仿真运行完全交由客户端控制。 话句话说，只有当客户端发送可以运行下一步时，服务端才会运行下一步，否则就会一直停在之前一步。

remote API必须处于同步模式下才能使用这种通信方式。

simxSynchronous(clientID,true); // Enable the synchronous mode (Blocking function call)
simxStartSimulation(clientID,simx_opmode_oneshot);

// The first simulation step waits for a trigger before being executed

simxSynchronousTrigger(clientID); // Trigger next simulation step (Blocking function call)

// The first simulation step is now being executed

simxSynchronousTrigger(clientID); // Trigger next simulation step (Blocking function call)

// The second simulation step is now being executed

...

在这里插入图片描述

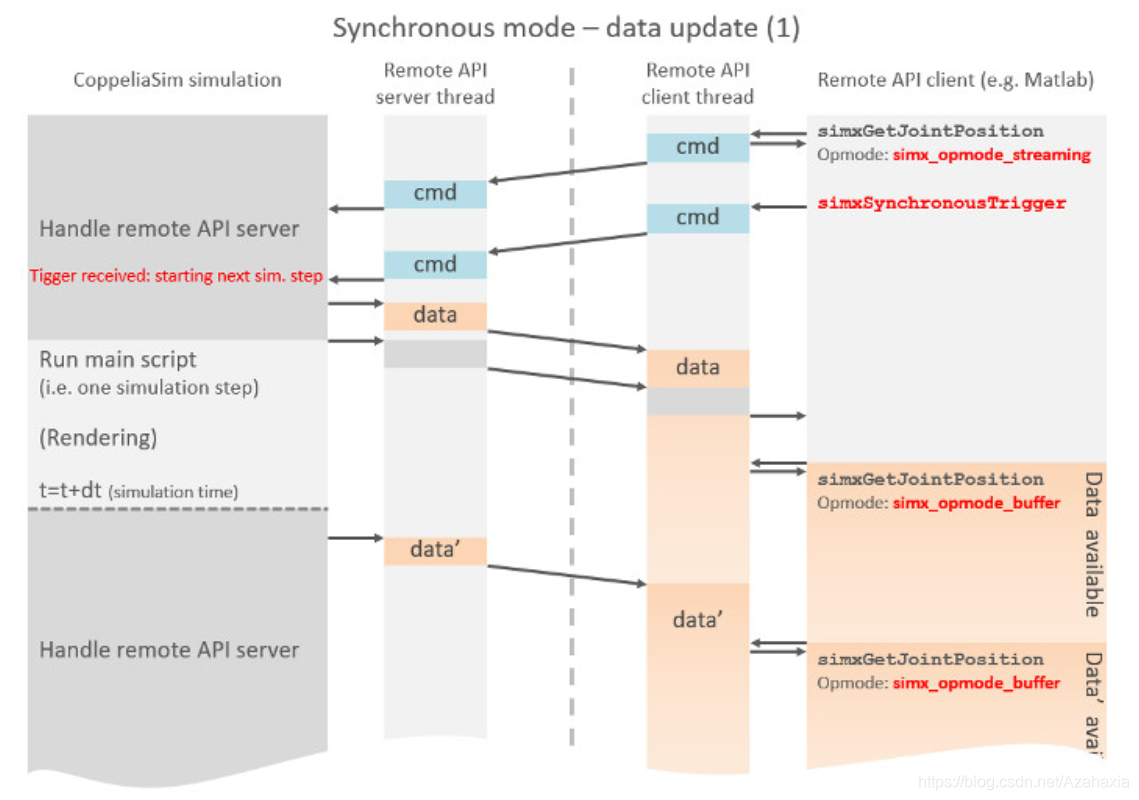

当调用simxSynchronousTrigger时，下一步仿真就会开始计算。但是这并不意味着当该函数返回后，这一步仿真就已经完成计算了。 因此，在使用时必须保证仿真已经运行结束，否则可能会得到错误的数据。

如下图所示，程序在第二次调用simxGetJointPosition时，显然上一步仿真还没有处理结束，因此获得的是上一步的数据；在第三次调用simxGetJointPosition时，仿真才处理结束。显然，程序已经无法保证获得的数据是哪一步的了。

在这里插入图片描述

下面提供了一个最简单的方法解决上述问题，即在每次调用simxSynchronousTrigger后，均调用一次simxGetPingTime。simxGetPingTime会在这一步仿真处理结束前，让程序一直处于堵塞状态，如下图所示。

simxSynchronous(clientID,true); // Enable the synchronous mode (Blocking function call)
simxStartSimulation(clientID,simx_opmode_oneshot);

// The first simulation step waits for a trigger before being executed

simxSynchronousTrigger(clientID); // Trigger next simulation step (Blocking function call)

// The first simulation step is now being executed

simxGetPingTime(clientID); // After this call, the first simulation step is finished (Blocking function call)

// Now we can safely read all streamed values

在这里插入图片描述
