论文：B. Zhou, F. Gao, L. Wang, C. Liu and S. Shen, “Robust and Efficient Quadrotor Trajectory Generation for Fast Autonomous Flight,” in IEEE Robotics and Automation Letters, vol. 4, no. 4, pp. 3529-3536, Oct. 2019, doi: 10.1109/LRA.2019.2927938.
文章的模块组成可分成以下几个部分：
包括了前端 kinodynamic a_star 路径搜索（在控制空间进行motion primitive）以及基于帕特利亚金最小值原理的两点边界值问题求解（解决控制空间稀疏采样无法抵达目标点的问题-在状态空间进行motion primitive）。
后端首先利用 均匀B样条曲线 对前端得到的路径进行拟合，之后基于距离场地图（ SDF ）对轨迹平滑性（纯几何性质，不是控制的Norm的时间积分，因为之后还要对时间进行调整），离障碍物距离，速度加速度超限等进行软约束优化。
得到优化的轨迹过后，使用 非均匀B样条曲线 对轨迹进行表达，然后对每一段超过速度，加速度上界的曲线进行时间节点的迭代调整，直到该段曲线的速度加速度符合约束。
一. kinodynamic a_star（前端hybrid A_star动力学路径搜索）
主要对应的是Fast planner->path ->path_searching->kinodynamic a_star.cpp。路径搜索的主要函数为kinodynamicAstar类的search函数，我们从这一函数开始阅读并逐一分析其中的重要函数：

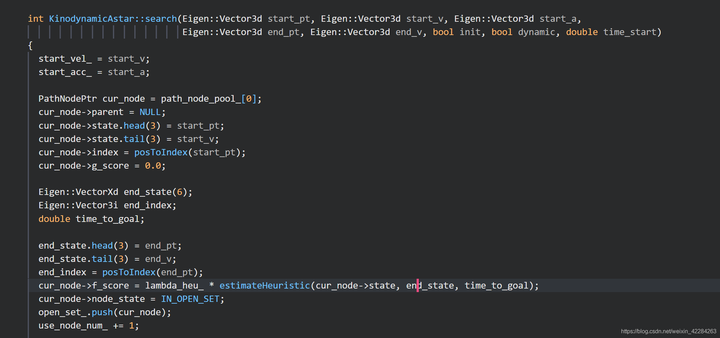

search函数的参数包含起始点以及重点的位置，速度，加速度。以及两个标志位init 和dynamic，还有一个搜索起始时间。上图代码中主要是将起始点及目标点的三维位置转化至栅格地图的index. 并计算第一个扩展点的Heuristic cost.
1.1启发函数的计算

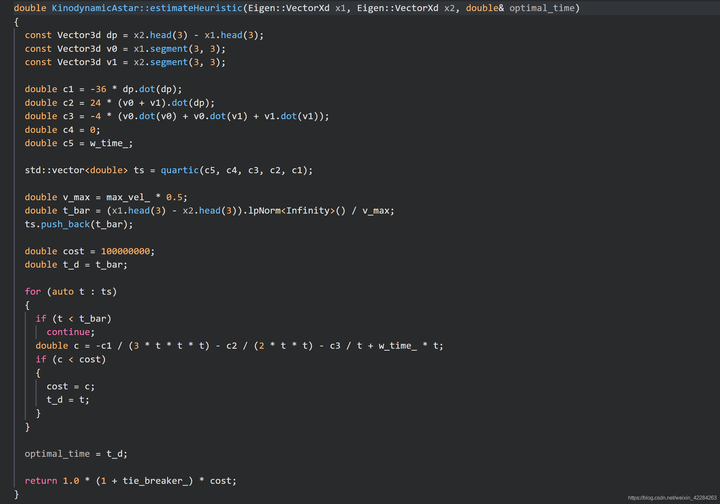

estimateHeuristic（）是第一个重要的函数，对应文章中的III.B小节，主要原理是利用庞特里亚金原理解决两点边值问题，得到最优解后用最优解的控制代价作为启发函数。
首先通过设置启发函数对时间求导等于0，得到启发函数关于时间T的四次方程，再通过求解该四次方程，得到一系列实根，通过比较这些实根所对应的cost大小，得到最优时间。这里需要注意，关于时间的一元四次方程是通过费拉里方法求解的，需要嵌套一个元三次方程进行求解，也就是代码中应的cubic（）函数。
一元四次方程的求解过程参见wikipedia中的费拉里方法：
zh.wikipedia.org/wiki/%E5%9B%9B%E6%AC%A1%E6%96%B9%E7%A8%8B
一元三次方程的求见过程参见wikipedia中的求根系数法。需要加以说明的是，代码中的判别式大于0及等于0的情况利用了求根公式，判别式小于0的情况则是使用了三角函数解法：
zh.wikipedia.org/wiki/%E4%B8%89%E6%AC%A1%E6%96%B9%E7%A8%8B
1.2 Compute shot Traj
计算出起始节点的启发项后，就基本进入搜索循环，第一步是判断当前节点是否超出horizon或是离终点较近了，并计算一条直达曲线，检查这条曲线上是否存在。若存在，则搜索完成，返回路径点即可。
这里我们遇到了第二个重要的函数ComputeShotTraj. 即利用庞特里亚金原理解一个两点边值问题。因为最优控制时间已经在estimateHeuristic中计算过了，所以这里只要引入该时间进行多项式计算即可。这部分的目的是为了验证该轨迹是安全的，即不发生碰撞，速度、加速度不超限。
1.3 节点扩张
以上代码search()中，在当前节点的基础上，根据对输入、时间的离散进行扩展得到tmp临时节点，首先判断节点是否已经被扩展过，是否与当前节点在同一个节点，检查速度约束，检查碰撞，都通过的话，就计算当前节点的g_score以及f_score. 其中的state transit函数即通过前向积分得到扩展节点的位置和速度。接下来，就要进行节点剪枝。
1.4 节点剪枝
首先判断当前临时扩展节点与current node的其他临时扩展节点是否在同一个voxel中，如果是的话，就要进行剪枝。要判断当前临时扩展节点的fscore是否比同一个voxel的对比fscore小，如果是的话，则更新这一Voxel节点为当前临时扩展节点。
如果不剪枝的话，则首先判断当前临时扩展节点pro_node是否出现在open集中，如果是不是的话，则可以直接将pro_node加入open集中。如果存在于open集但还未扩展的话，则比较当前临时扩展节点与对应VOXEL节点的fscore,若更小，则更新voxel中的节点。
需要进行说明的是，在Fast planner的实现中，open集是通过两个数据结构实现的，一个队列用来存储，弹出open集中的节点。另一个哈希表NodeHashtable 用来查询节点是否已经存在于open集中。而判断一个节点是否存在于close set中，则是通过Nodehashtable 与nodestate来决定的，如果nodeState 是 InCloseSet, 且存在于NodeHashtable, 则说明该节点已经被扩展过了，存在于close set中。
1.5 返回kinopath与 getsamples
getKinoTraj这一 函数多作用是在完成路径搜索后按照预设的时间分辨率delta_t通过节点回溯和状态前向积分得到分辨率更高的路径点。如果最后的shot trajectory存在的话，则还要加上最后一段shot trajectory(即通过computeshottraj)算出来得到的。
getSamples这一函数则是离散的获得一些轨迹点以及起始点的速度与加速度。
二、B样条曲线

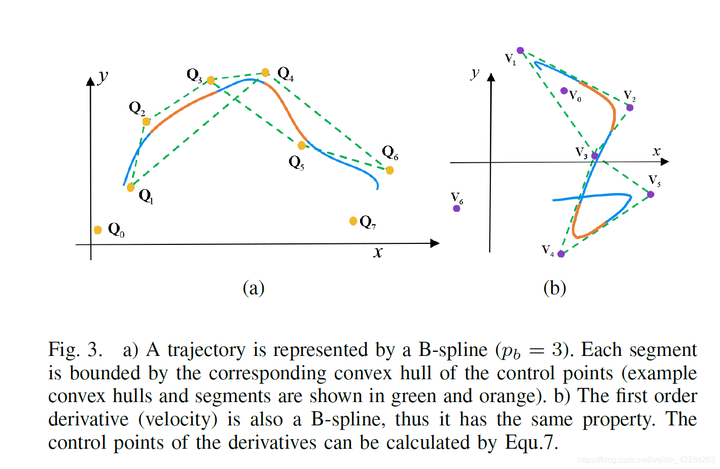

首先重温一下B样条曲线的几个基本性质
1）一个有N+1个控制点的 Pb次B样条曲线，则其一共有 Pb+N+1时间节点，即 [ t 0 , t 1 , . . . t M ] 。同样的，假定希望设计一条 Pb次B样条曲线，且具备M个时间节点，则相应的控制点数量应为：M+1−Pb
2）这样一条B样条的定义域为 [tPb,tM+1−Pb]
3）每一个控制点 P i P_i Pi的作用域为[ti,ti+pb+1]
4）该B样条曲线的重的一段曲线 [ti,ti+1]只被[Pi−pb,Pi]这 pb+1个控制点影响。
2.1 均匀B样条设置
得到初始路径后，需要在前端初始路径的基础上进行B样条优化。B样条的第一部分是利用均匀B样条进行轨迹平顺性、安全性、速度和加速度优化。在non_uniform_bspline.cpp中，均匀B样条的设置函数为setUniformBspline()。这一函数在获得控制点，轨迹次数，以及时间间隔的情况下，设置时间区间（Knot vector）, 需要注意的是，在Fast-planner的实现中， tp=0, 以文章中的3次样条函数为例，t0=−3Δt, t1=−2Δt,t2=−Δt。
2.2 B样条函数值计算

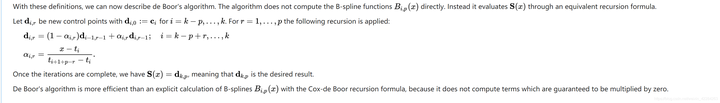

给定一个时间 μ, 如何计算该点的坐标值？通常的做法是根据Cox-DeBoor公式把整个B样条函数计算出来。但在evaluateDeBoor()这一函数中，作者采用的是递归的DeBoor算法，如下图所示，具体参见wikipedia，https://en.wikipedia.org/wiki/De_Boor%27s_algorithm
其中 k 是 x落在的时间区间，即 x∈[tk,tk+1]。
假设原有与此段轨迹相关的P+1个控制点为0阶‘控制点’，通过两个循环计算出第K个P阶的‘控制点’，该点即为要求的B样条函数值。内循环通过递归公式求得高一阶的P+1个控制点，外循环提高阶数。
2.3 控制点获得-前端路径拟合
通过上面两小节，我们已经能够在已知控制点的情况下计算任一时间对应的轨迹值，那么，控制点要如何获得呢。在Fast-Planner的实现中，初始控制点时通过对前端hybrid A* 寻找到的初始路径进行拟合得到的。
虽然在计算B样条曲线上某一点的值时论文用的是DeBoor公式，但是在使用均匀B样条对前端路径进行拟合时用的是B样条的矩阵表达方法，具体参见论文：K. Qin, “General matrix representations for b-splines,” The Visual Computer, vol. 16, no. 3, pp. 177–186, 2000.
首先假设获得的离散轨迹点一共有K个，则有K-1段轨迹，根据B样条性质，这K-1段3次B样条曲线的定义域是[u3,u3+k−1]。则一共有K+5个knot vector，即 M=K−1+3+3 ，所以应该有M-3即K+2个控制点。

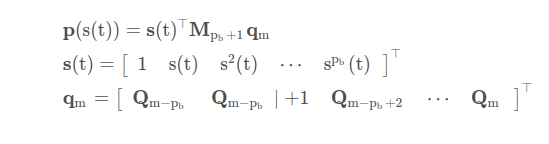

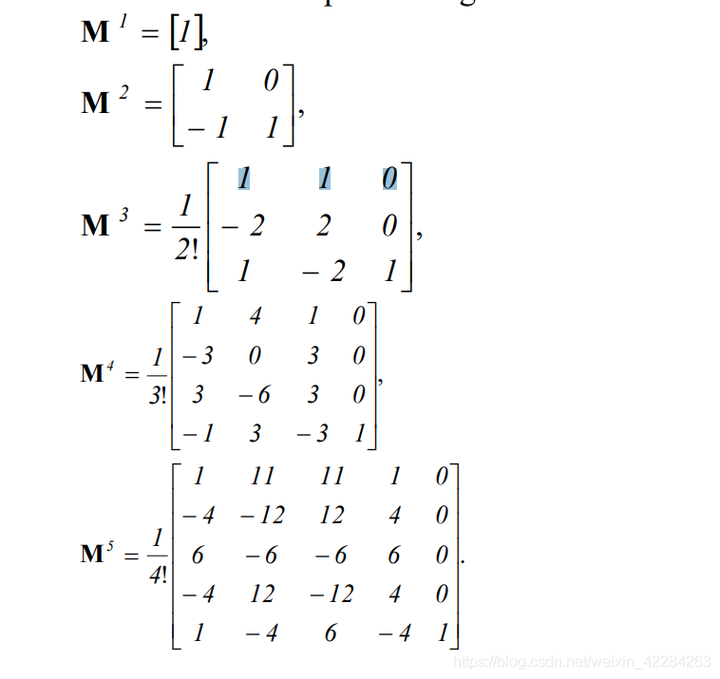

如以下公式所示，对于B样条曲线上定义在 tm,tm+1上的一小段曲线，其被 [pm−pb,pm]这四个控制点所决定。其中 s(t)=（t−tm）/Δt。Mpb是四维常数矩阵，具体参见以上论文链接。
通过矩阵运算，我们可以得到第一个路径点对应的位置约束：
x 1 =(Q2+4Q1+Q0)/6
同理可得其余K-1个路径点的位置约束。
对于速度约束与加速度约束，只需要对时间 t求一次及二次微分即可，所得约束关系如代码中所示。需要注意的是，由于s(t)是关于t的函数，具有常数项 1 /Δt, 所以一次及二次微分需要乘以对应的常数项 1 /Δt，1/ Δt^2。
通过对K+2个控制点构建K+4个等式约束（K个位置约束，两个速度约束，两个加速度约束），利用Ax=b Ax=b进行线性拟合，即可得到拟合的控制点。
2.4 非均匀B样条一阶及二阶微分
当我们得到一条时间节点等同的均匀B样条曲线后，我们希望能够对这条曲线上的速度及加速度进行动力学检查，以备之后进行时间节点调整。于是我们需要计算出非均匀形式下的速度控制点及加速度控制点。（直接用均匀B样条的控制点算是因为均匀B样条可以看做特殊形式的非均匀B样条）

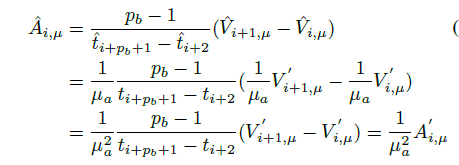

代码中利用递归的形式求得速度与加速度，B样条的一阶微分是次数-1，控制点数-1的B样条曲线，因此相应的Knot vector-2。 在利用上图公式获得一阶微分控制点后，新定义一个NonUniformBspline对象，并将新的控制点，次数，Knot vector赋值给它。
2.5 可达性检查
这一部分的三个函数 checkFeasibility(), checkRatio(), reallocateTime()的大部分内容都是一致的。都是利用如下两个公式计算每个控制点的速度和加速度是否超限，最大速度是多少，并获得调整比例。
真正进行重新时间调整的函数时reallocateTime,通过计算当前控制点是否超限，以及调整表比例。对于当前控制点i有关的时间区间进行时间调整， [ti,ti+pb+1]。注意，这里的 pb是当前B样条的次数，如果是速度则是3-1=2, 加速度则是3-2=1（针对论文中的3次B样条曲线而言）。在 ti+pb+1以后的是时间节点则是直接加上总的扩张时间就可以。
三、B样条优化
3.1 优化项计算
利用均匀B样条进行优化，首先要看三部分的优化项及相应梯度是如何表达的。三项优化项分别是jerk平顺项，障碍物距离项，以及速度、加速度可达项。
其中，平顺项，速度、加速度项都是利用均匀B样条的微分公式，求出速度控制点，加速度控制点，jerk控制点，从而构造与相应控制点相关的优化项。梯度则是利用链式法则，用cost对影响这一cost的控制点求导，然后在循环中对cost及各控制点梯度进行累加（一个控制点会影响多个控制点的优化项）。
这里需要注意的是，速度与加速度的优化项及梯度都考虑了时间项 Δ t \Delta t Δt，但jerk项省略了时间项-或许对应文中说的后续纯几何构造法，便于后续进行时间调整。但是，平顺项的实现方式与原论文中的elastic band的方法也是不一样的。
至于障碍物项。控制点距离最近障碍物的距离及这一距离关于控制点的梯度是通过SDF地图实现的。
3.2 优化项结合
因为在KinoReplan中只用到Smoothness, distance，以及feasibility这三项优化项，因此，其余的优化项计算我们暂且不谈。现在考虑如何将这几项优化项结合起来，并将其自变量从控制点转化为Nlopt优化的变量x。
结合三种优化项的函数是combineCost()函数，函数有三个参数，第一个std::vector& x即是Nlopt优化的变量，应该与三个维度的控制点对应。第二个参数是std::vector& grad，即总的优化项关于每个优化变量的梯度信息。第三个参数是double& f_combine 。即结合后的Cost。
首先是给g_q赋值，g_q是用来计算每次优化循环三个优化项的控制点。值得注意的是，前 p b p_b pb个控制点和最后 p b p_b pb个控制点是不进行优化的，始终保持线性拟合得到控制点原值。中间的控制点则是因为每一次迭代优化后都不同，因此用x来赋值。这里的x是通过Nlopt的opt 对象在set_min_objective中进行初始化的，具体的大小在构造 Nlopt optimizer对象时就通过variable_num的大小确定了。而初始值则是在Nlopt求解时 .optimize函数中进行赋值。
接下来就是利用CalcSmoothneesCost, CalcDistanceCost, CalcFeasibilityCost 三个函数计算每一部分的cost和grad,并乘上权重后累加至grad 和 f_combine中，唯一需要注意的是grad和各部分优化项梯度之间维度上差了两个B样条次数。
最后，构建符合Nlopt要求的目标函数，即costFunction函数，该函数通过combinecost返回总的cost，并在参数中提供梯度信息。
3.3 Nlopt优化
至此，我们已经构造完成了优化变量、目标函数、梯度信息，接下来，我们就可以通过Nlopt对控制点进行非线性优化。
首先是BsplineOptimizeTraj()函数，将优化的控制点，均匀B样条的时间间隔，cost Function包含的优化项，以及终止条件（最大优化次数及最长优化时间）都设置好以后，就利用BsplineOptimizer的optimize()函数进行优化。
BsplineOptimizer的optimize()函数首先根据pt_num确定各部分优化项梯度vector的大小，然后再根据是否有终值点约束确定优化变量的个数。
接下来就是实例化Nlopt::opt类对象 opt。并设定目标函数。设定最大优化次数与最长优化时间，设定目标函数的最小值（这三者都是设定终止条件）。接着，根据线性你和得到的控制点设置优化变量的初值，并设置每个优化变量的上下界（初始值±10）。
最后利用Nlopt::opt类对行opt的optimize函数进行迭代优化求解，在求解结束后，通过costFunction中保留的best_Variable对control_point进行赋值。
原文链接：
blog.csdn.net/weixin_42284263/article/details/119204964
