【设计】What is a Unity Gain Buffer?

一、What is a Unity Gain Buffer?

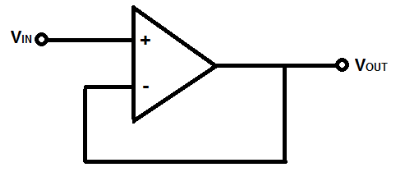

单位增益缓冲器(也称为单位增益放大器)是电压增益为1的运放电路。这意味着运算放大器不提供任何信号放大。它被称为单位增益缓冲器(或放大器)的原因是因为它提供的增益为1，这意味着没有增益;输出电压信号与输入电压相同。例如，如果运放输入10V，输出10V。一个单位增益缓冲器作为一个真正的缓冲器，提供没有放大或衰减的信号。

参考：What is a Unity Gain Buffer?

二、What is the Purpose of a Unity Gain Buffer?

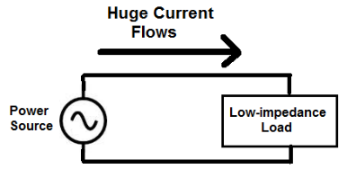

有人可能会问，单位增益缓冲区的目的是什么?既然它输出和输入的信号相同，那么它在电路中的作用是什么呢?现在将对此进行解释。运放电路是具有很高输入阻抗的电路。这种高输入阻抗是使用单位增益缓冲器的原因。现在将对此进行解释。当一个电路有很高的输入阻抗时，电路产生的电流很小。如果你知道欧姆定律，你就知道电流I=V/R。因此，电阻越大，电源产生的电流就越小。因此，当电流供给高阻抗负载时，电路的功率不受影响。下面的电路是一个电路，其中电源供给一个低阻抗负载。

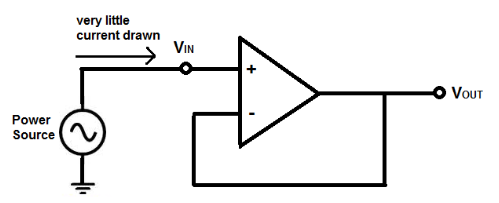

在上述电路中，由于负载阻抗低，负载需要并吸取大量的电流。根据欧姆定律，电流I=V/R。如果负载的电阻很低，它就会吸收大量的电流。这导致巨大的功率被电源，因此，导致高干扰和使用电源供电的负载。。现在让我们看看下面的电路，连接到一个单位增益缓冲器:

上面的电路现在从上面的电源吸取很小的电流。由于运算放大器有如此高的阻抗，它产生的电流非常小。由于没有反馈电阻的运放输出相同，电路输出输入的信号相同。这就是使用单位增益缓冲的原因。它们吸收很小的电流，不干扰原来的电路，并给出与输出相同的电压信号。它们起到隔离缓冲器的作用，隔离电路，使电路的功率受到很小的干扰。

总结

单位增益用于提高系统高阻输出时候的小电流源，提高带载能力，防止低阻对导致高干扰和使用电源供电的负载。用OP来拉高负载电压。隔离缓冲器的作用，隔离电路，使电路的功率受到很小的干扰。
CD共漏做Buffer也是类似，Vgs-Vth,然后输出的rout=1/(gm+gmb),很小。k量级。缺点是有信号的折损。
而缓冲电路最重要的特性就是具备有较高的输入阻抗和较低的输出阻抗。

在次阈值区域使用极低的电流来偏置单位增益缓冲器的晶体管，确保了非常大的输出电阻(约为MΩ的几十个数量级)。然而，偏置电流的低值存在实际的限制。因此，对于简单的RC亚赫兹滤波器(图4(a))，必要的电容值仍然很高，导致很大，当然不实用的硅面积占用。
