实战 IMU 卡尔曼滤波

基础知识已经准备的差不多了，本章开始通过一个实际应用来真正感受一下卡尔曼滤波的魅力！

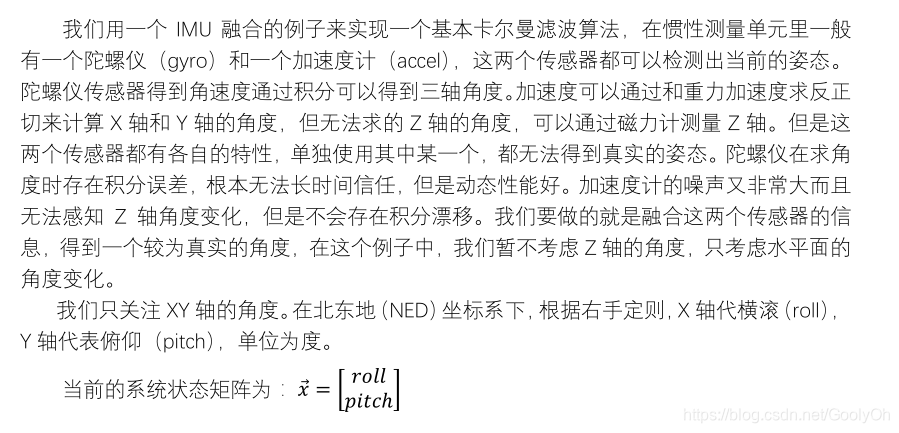

IMU 滤波

在这里插入图片描述

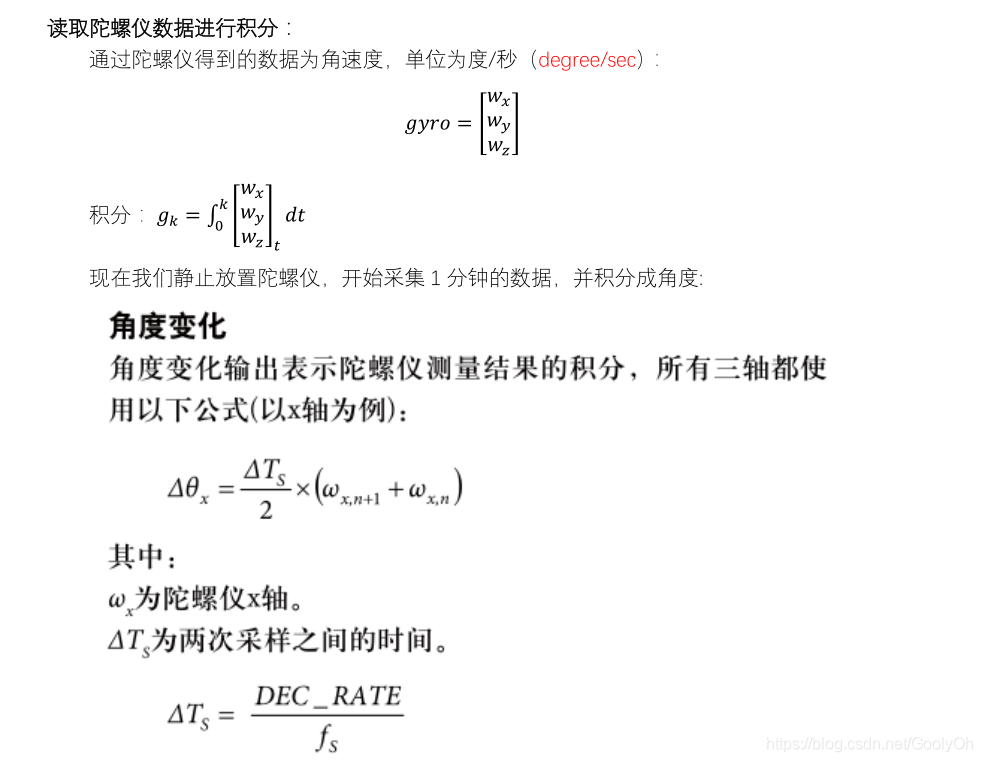

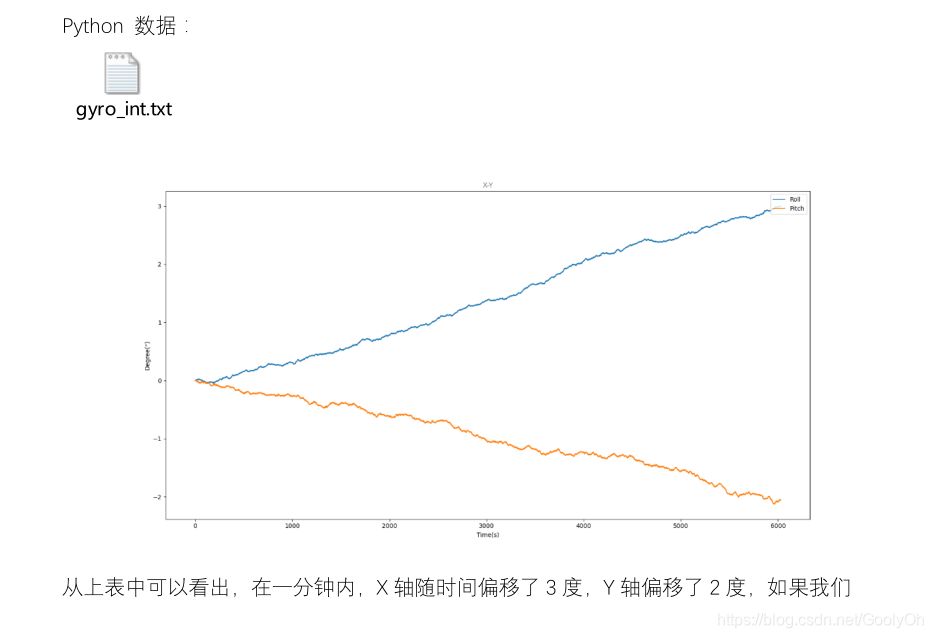

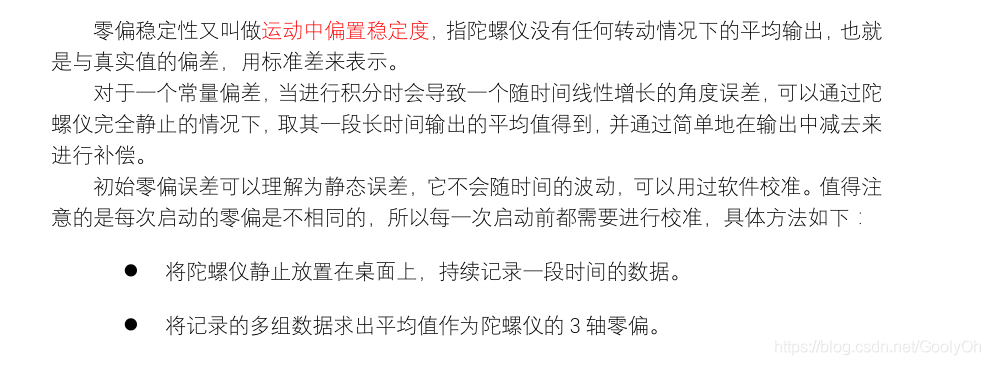

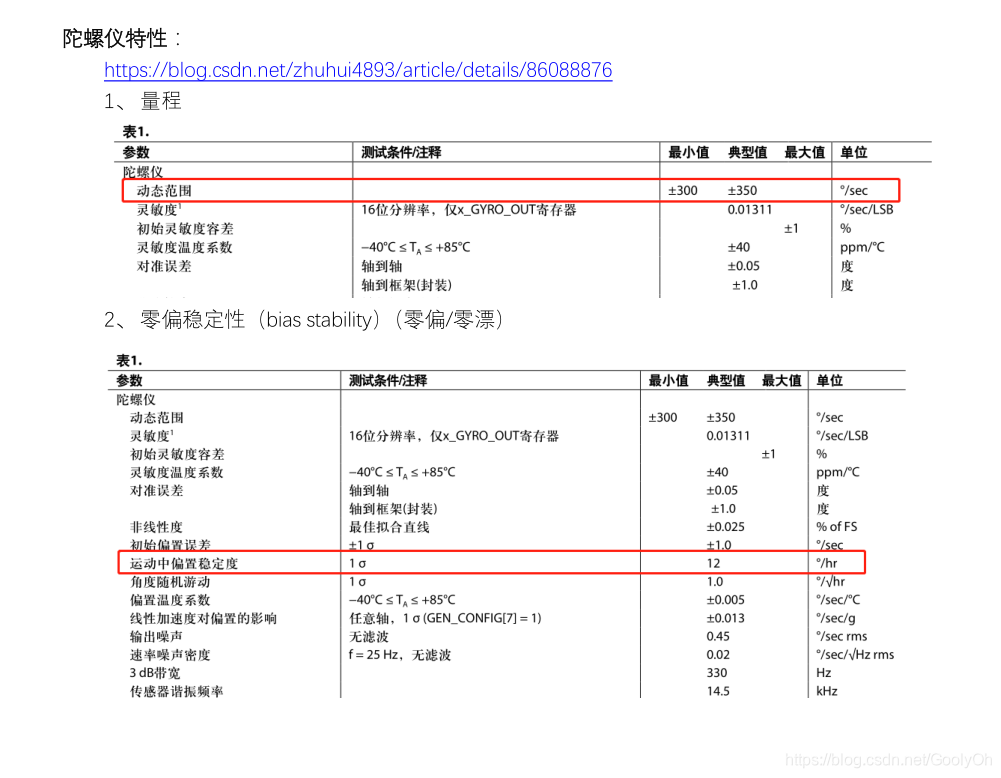

陀螺仪

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

加速度计

加速度计传感器得到的是 3 轴的重力分量，是基于重力的传感器，但是无法感知 Z 轴
上的旋转，我们可以通过三角函数来计算，X,Y 轴的旋转角度。

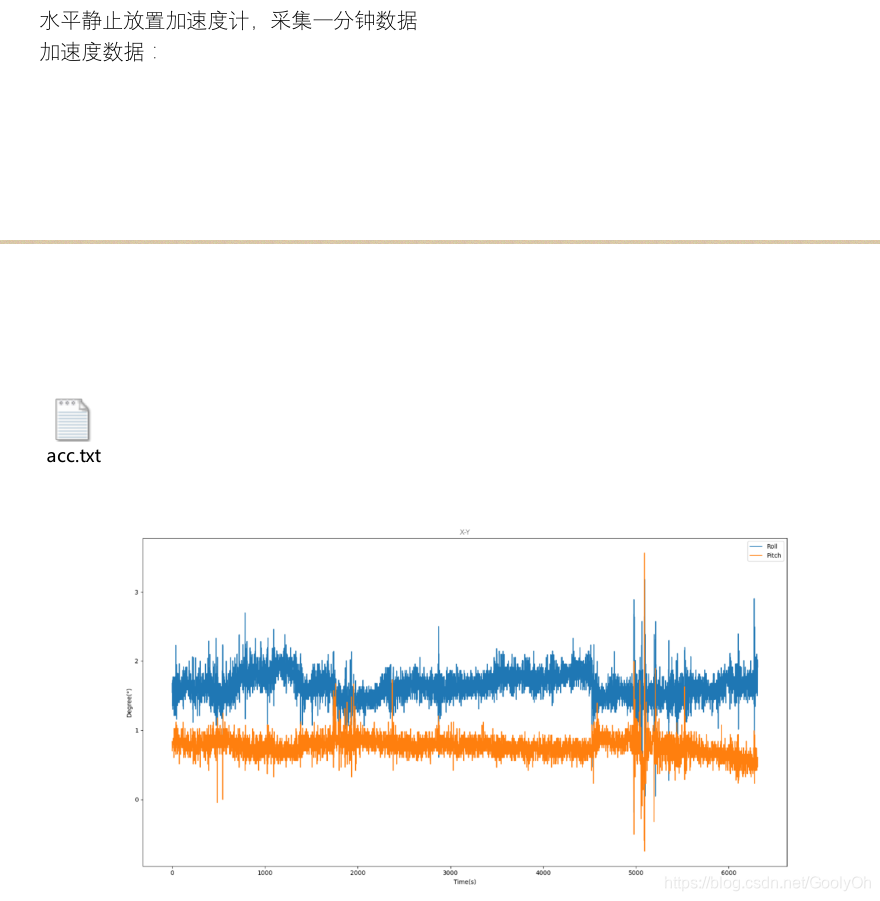

在这里插入图片描述
从图表中可以看出，在一分钟内，角度没有随着时间有漂移现象，但是伴随着的噪声很
大，必须经过滤波处理才能使用。

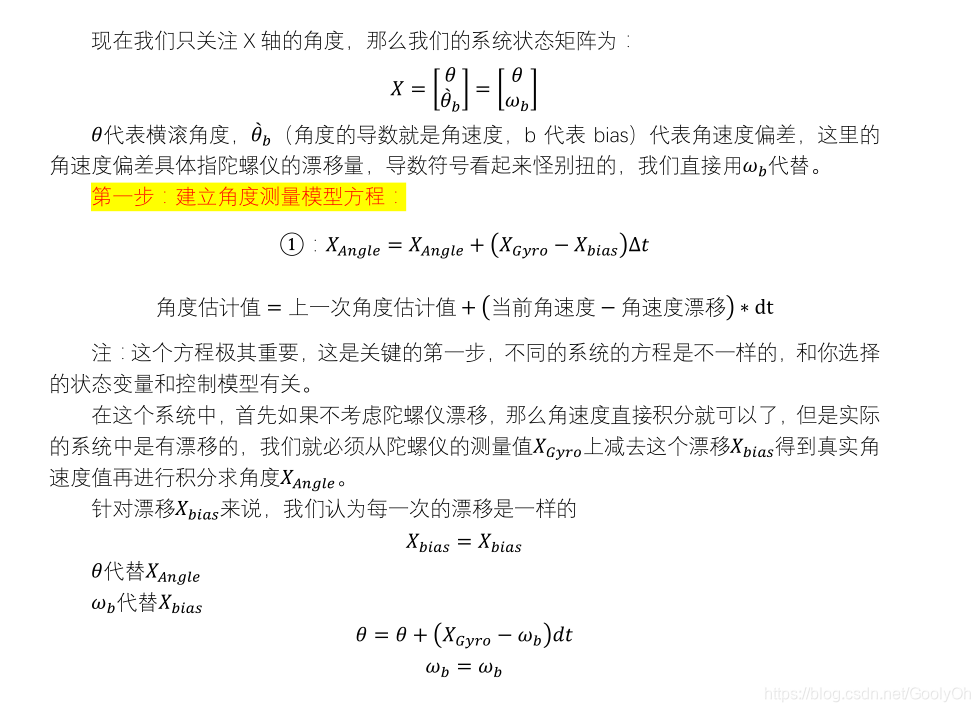

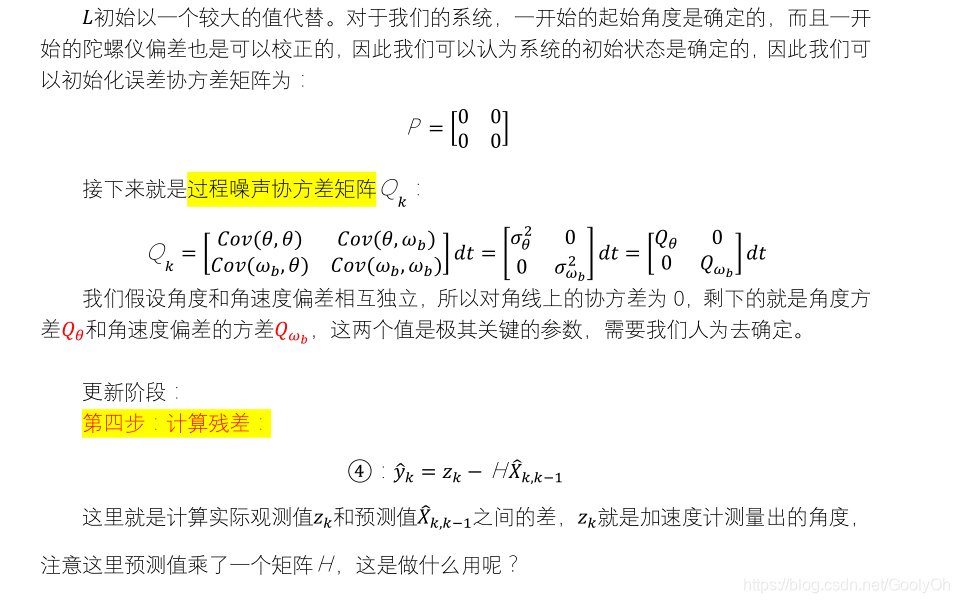

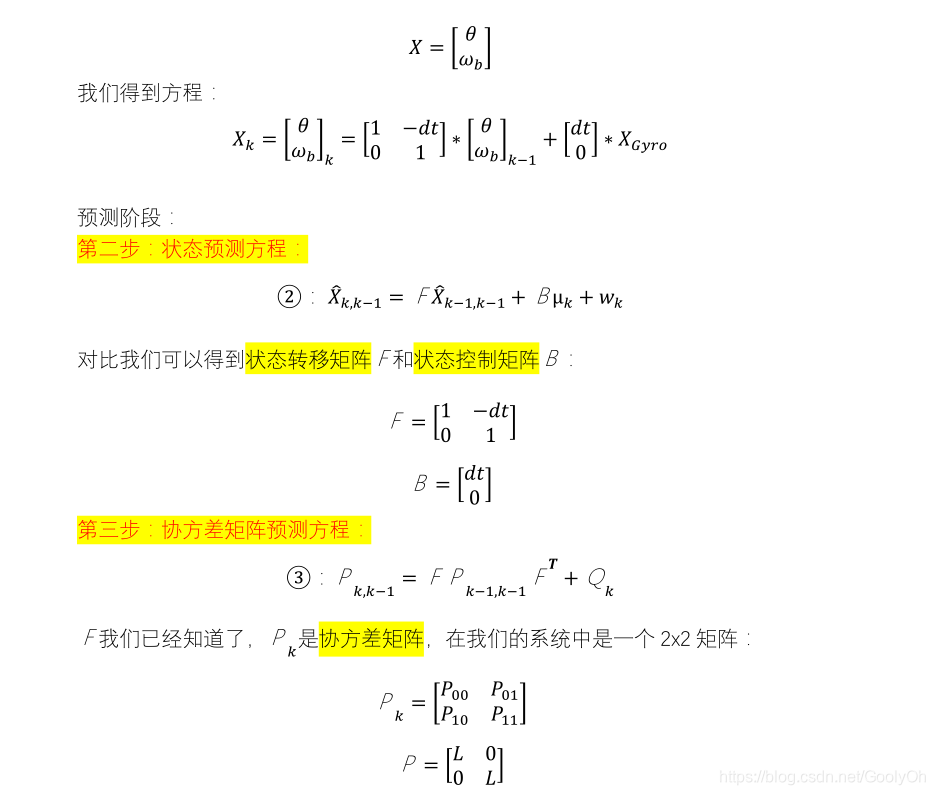

建立系统模型

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

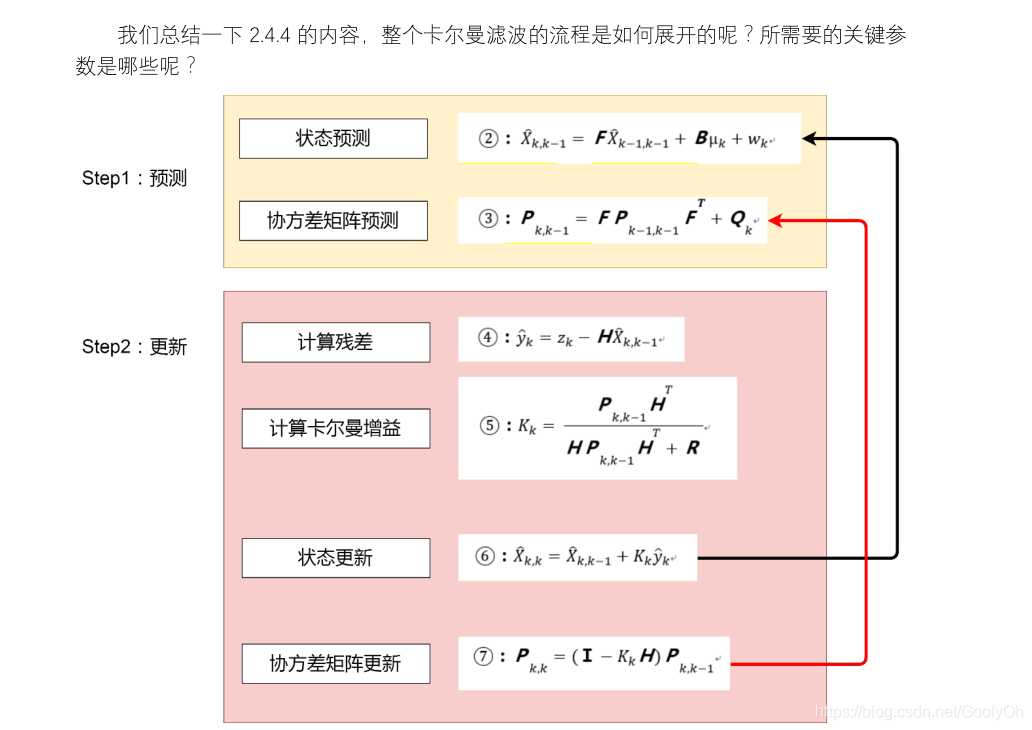

代码实现卡尔曼滤波

在这里插入图片描述
关键元素：
1、 F 矩阵
2、 P 矩阵
3、 Q 矩阵
4、 H 矩阵
5、 R 矩阵
6、 I 矩阵

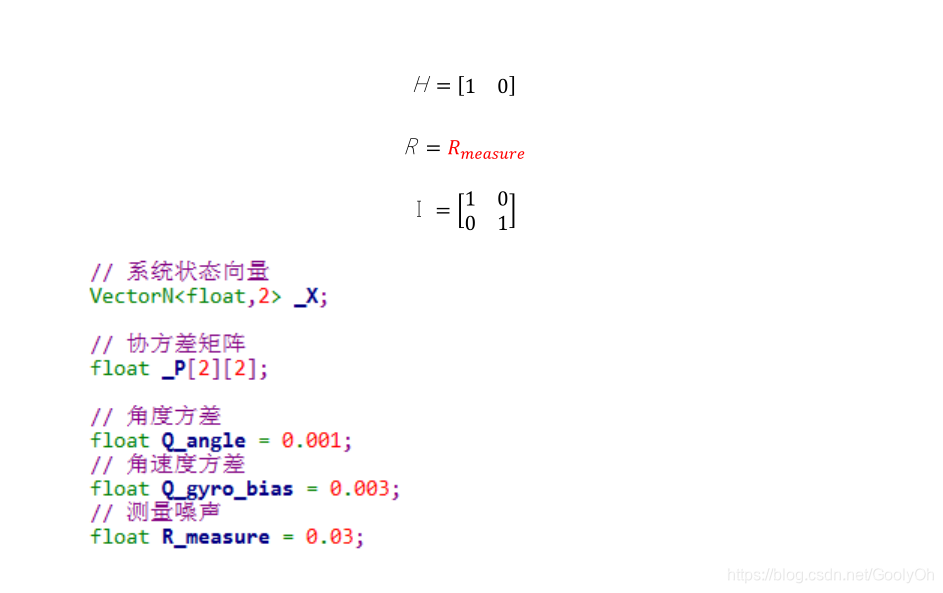

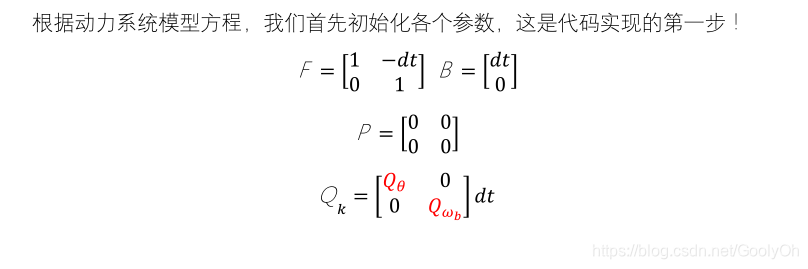

初始化矩阵

在这里插入图片描述
在这里插入图片描述

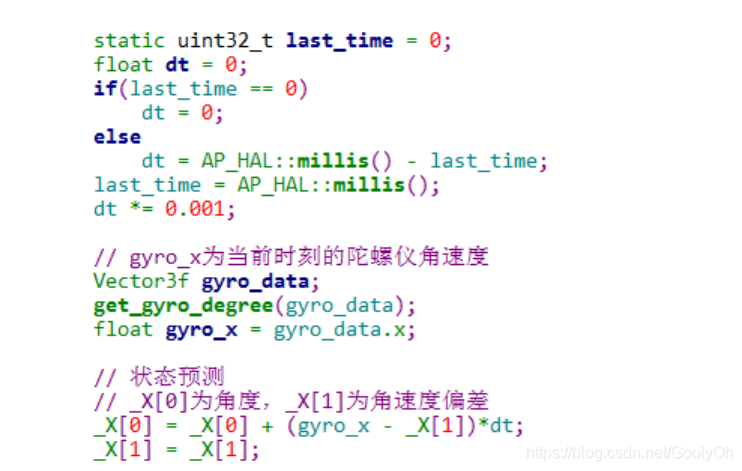

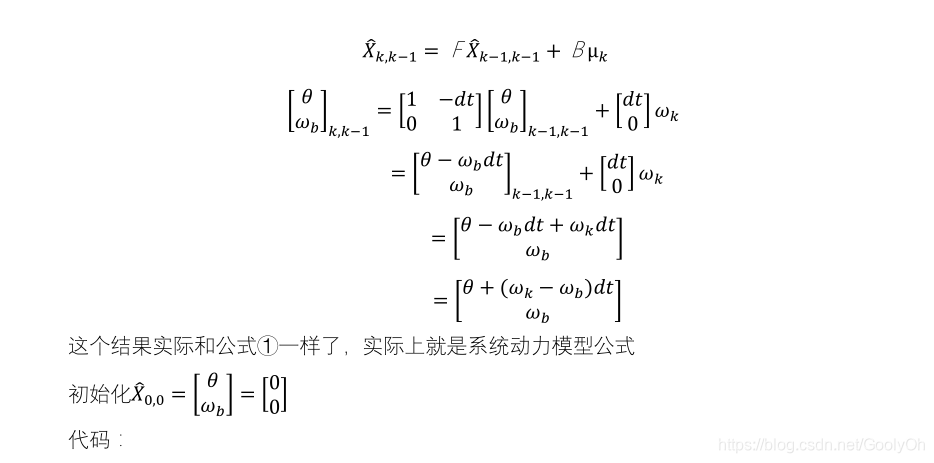

状态预测

在这里插入图片描述
在这里插入图片描述

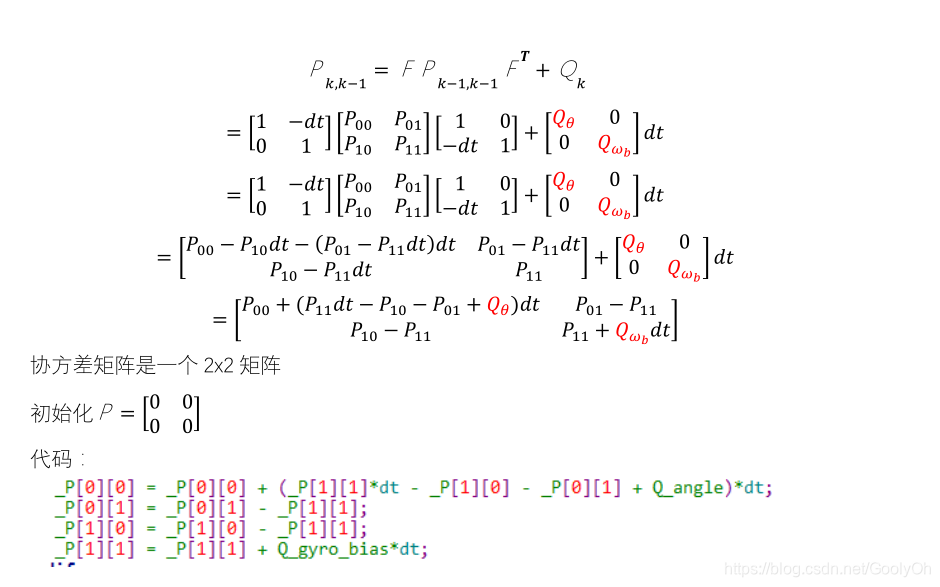

协方差矩阵预测

在这里插入图片描述

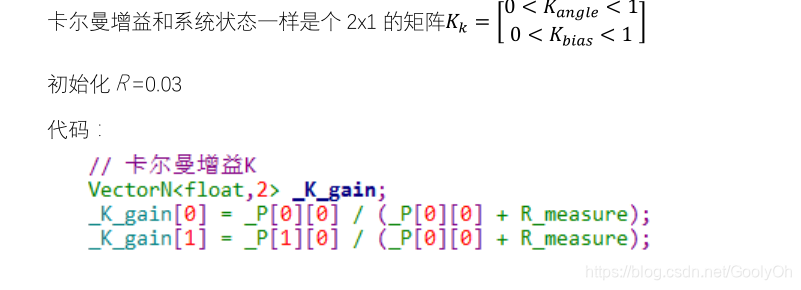

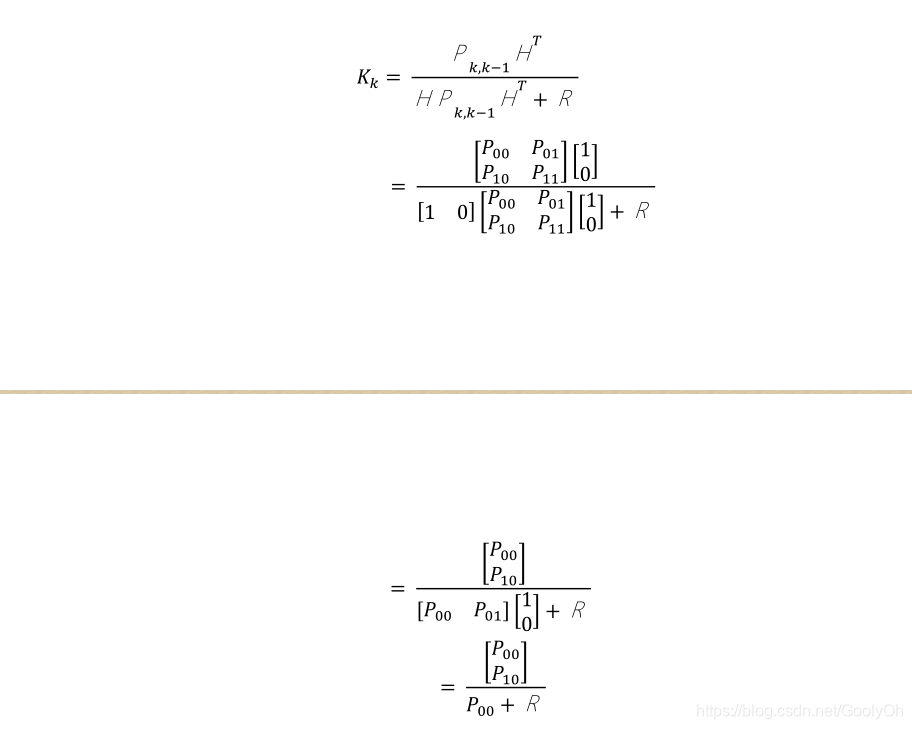

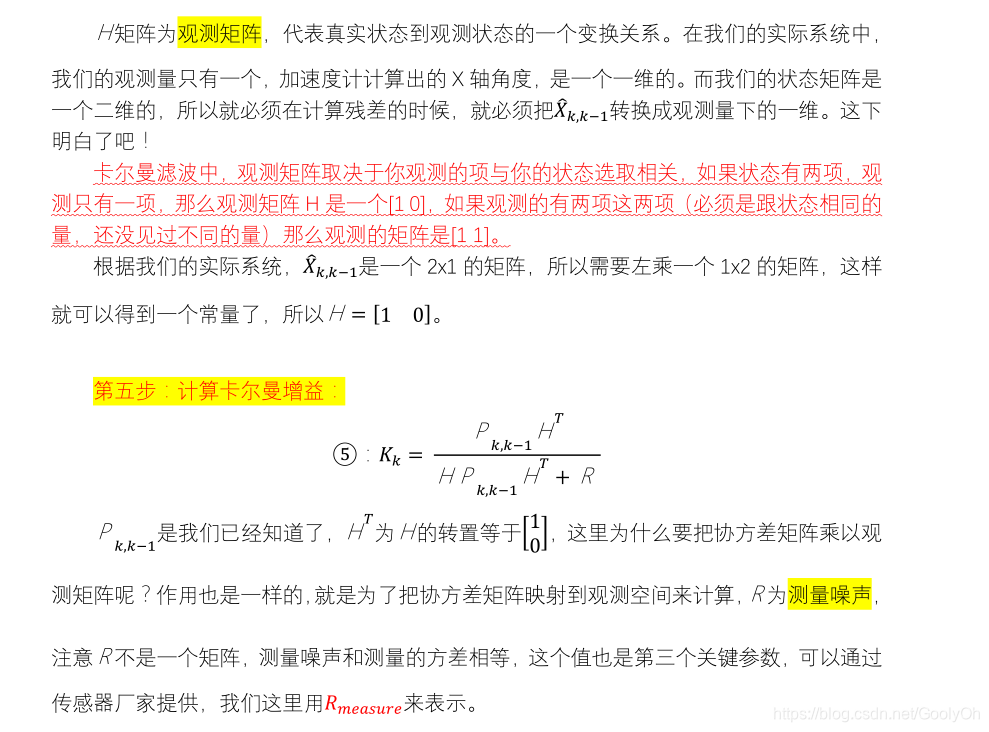

计算卡尔曼增益

在这里插入图片描述
在这里插入图片描述

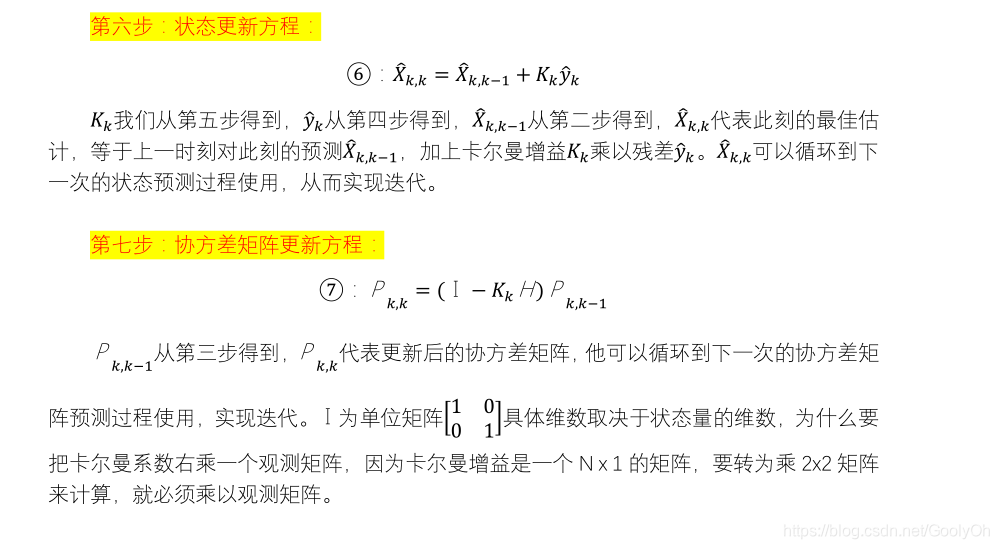

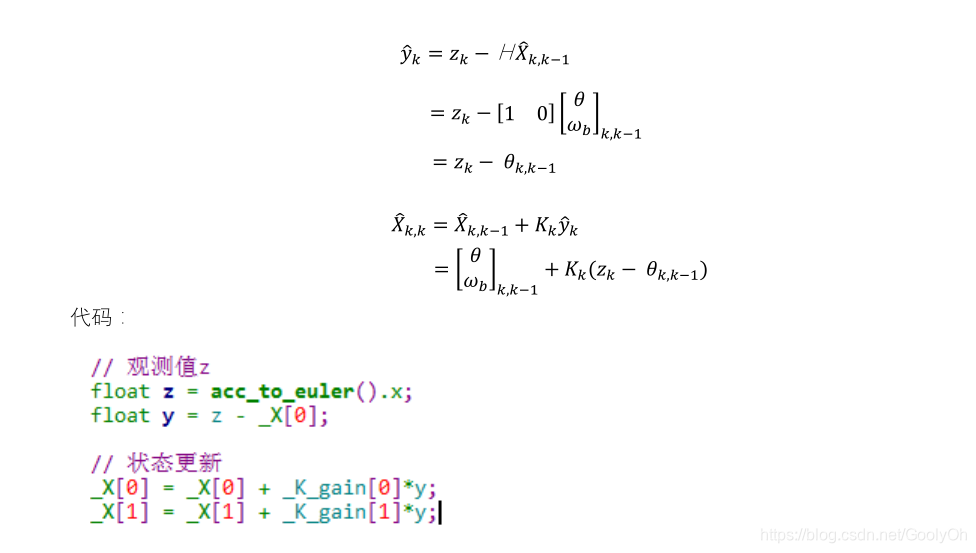

状态更新

在这里插入图片描述

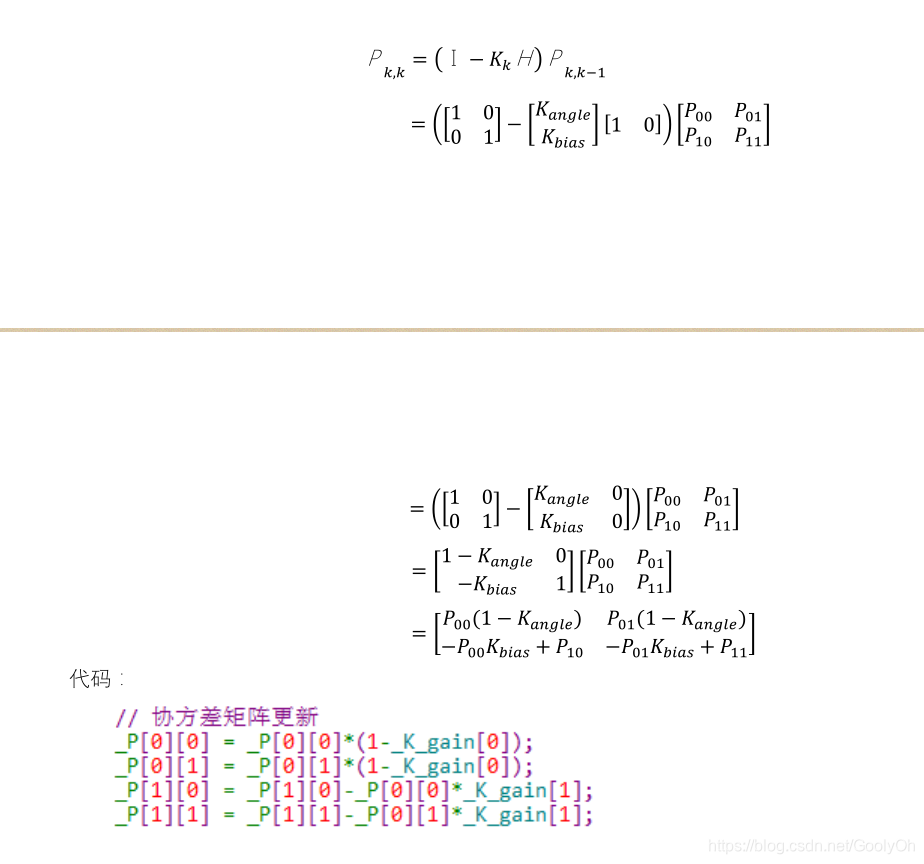

协方差矩阵更新

在这里插入图片描述

滤波效果

在这里插入图片描述

总结

现在你可以尝试把Y和Z轴的状态量加上，这个矩阵会变的稍微复杂一些，而且Z轴的角度变化加速度计无法纠正，需要通过磁力计来纠正，这个后面再EKF中会说到。不要被复杂的矩阵所吓倒，你可以用MATLAB或者PYTHON来自动生成代码，前提是你必须保证你的公式正确！
