作者分享一篇关于PMSM矢量控制的论文，该论文在电流环中引入前馈补偿。介绍了PMSM在dq坐标系下数学模型，指出dq轴定子电压存在耦合，是由磁场相互耦合导致。加入补偿后，d轴电流波动减少，控制精度增加。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

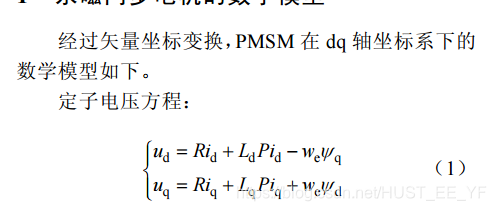

今天看了一篇关于PMSM矢量控制的论文，是在电流环中引入了前馈补偿，觉得挺有用的，分享一下：首先是pmsm在dq坐标系下的数学模型：

在这里插入图片描述

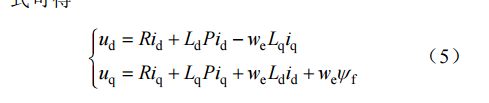

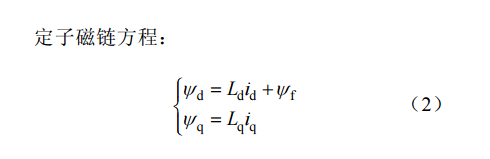

将式（2）代入式（1）得到定子电压方程
u
可见Ud不仅与id有关，也与iq有关，dq轴定子电压之间存在耦合，该耦合从根本上是由于磁场的相互耦合引起的。

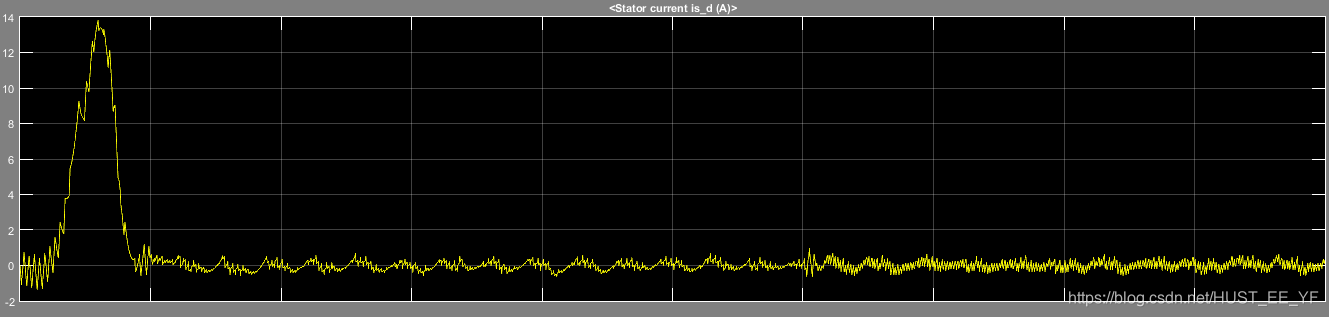

未加补偿d轴电流：

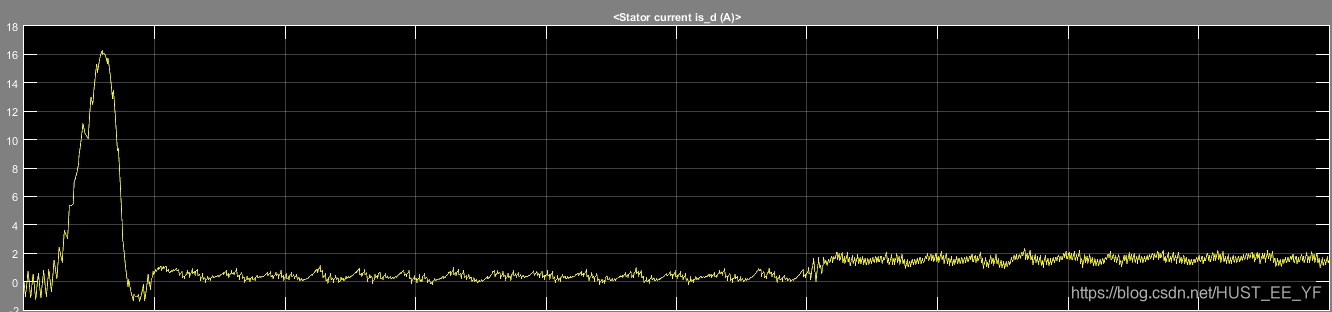

加入补偿之后的d轴电流：
在这里插入图片描述
d轴电流波动减少，控制精度增加
