[硬件电路-14]：数字信号到模拟信号的转换DAC与应用案例

一、概述

1. DAC的基本概念与核心作用

• 定义：DAC（Digital-to-Analog Converter）即数模转换器，是将离散的数字信号（二进制码）转换为连续模拟信号（如电压、电流）的电子器件。
• 核心作用：
  • 信号还原：将数字系统（如微控制器、计算机）处理后的数据转换为物理世界可感知的模拟信号（如音频、视频、控制电压）。
  • 接口桥梁：连接数字信号源（如FPGA、DSP）与模拟负载（如扬声器、电机、射频发射器），实现数字控制与物理执行的无缝衔接。

2. DAC的核心参数

• 分辨率（Resolution）：
  • 定义：DAC输出数字码的位数（如8位、12位、16位），决定转换精度。
  • 影响：分辨率越高，数字码能表示的模拟电压范围越精细（如12位DAC可将数字输入0~4095映射为0~5V电压，每级约1.22mV）。
• 转换速率（Update Rate/Slew Rate）：
  • 定义：DAC每秒可更新的输出次数（如1MSPS表示每秒更新100万次），或输出信号的最大变化速率（如电压从0V升至满量程的时间）。
  • 关键性：影响动态性能，高频应用需高转换速率以避免失真。
• 积分非线性（INL）与微分非线性（DNL）：
  • INL：实际转换曲线与理想直线的最大偏差，反映整体线性度。
  • DNL：相邻数字码对应的模拟输出步长偏差，反映单调性。
• 建立时间（Settling Time）：
  • 定义：数字码输入后，DAC输出达到目标值±0.5LSB范围内所需的时间。
  • 影响：建立时间越短，动态响应越快，适用于高速闭环控制。
• 信噪比（SNR）与总谐波失真（THD）：
  • SNR：信号功率与噪声功率的比值，反映DAC对噪声的抑制能力。
  • THD：输出信号中谐波分量与基波分量的比值，反映失真程度。
• 输出类型：
  • 电压输出型：直接输出电压信号（如DAC8562，0~5V输出）。
  • 电流输出型：输出电流信号（如MAX5442，0~20mA输出），需外接运算放大器转换为电压。

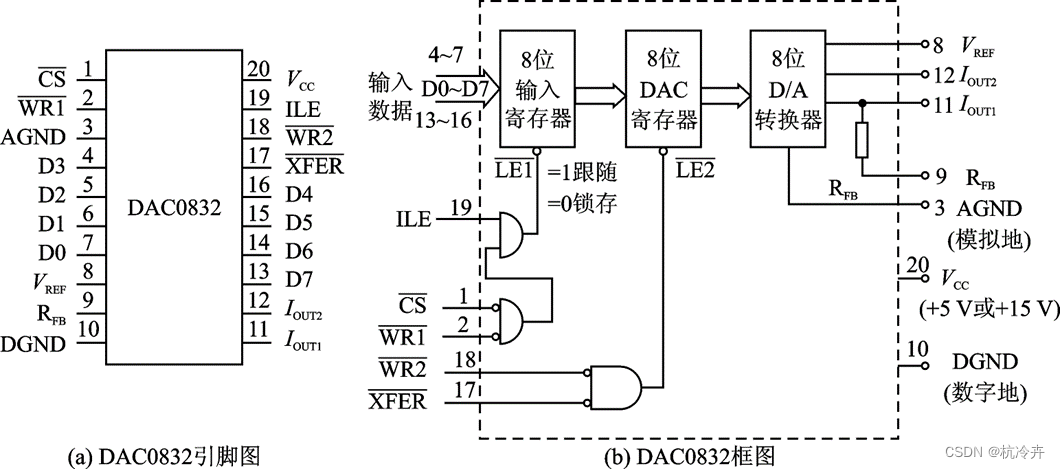

3. DAC的工作原理与分类

• 工作原理：
  • 解码：将数字码转换为模拟量（如电压或电流）的参考值。
  • 重建滤波：通过低通滤波器平滑阶梯状输出，形成连续模拟信号。
• 分类方式：
  • 按架构：
    • 电阻串型DAC（R-2R DAC）：
      • 原理：通过电阻网络（R-2R梯形结构）将数字码转换为模拟电压。
      • 特点：结构简单、速度中等、精度受电阻匹配影响，适用于8~12位应用（如音频DAC）。
    • 电流舵型DAC（Current-Steering DAC）：
      • 原理：通过开关阵列控制电流源的通断，将数字码转换为电流信号。
      • 特点：高速、低延迟、适合高频应用（如通信、雷达），但需外接运放。
    • Σ-Δ型DAC：
      • 原理：基于Σ-Δ调制技术，通过过采样和噪声整形提高动态范围，再经模拟低通滤波器输出。
      • 特点：高精度（可达24位）、低功耗，适用于音频处理（如CD播放器、耳机放大器）。
    • PWM型DAC：
      • 原理：通过调节脉冲宽度（PWM信号）控制占空比，经低通滤波器转换为模拟电压。
      • 特点：结构简单、成本低，但精度有限（通常≤8位），适用于低成本应用（如LED调光、电机调速）。
  • 按速度：
    • 高速DAC（转换速率≥100MSPS）：用于通信发射机、雷达信号生成。
    • 中速DAC（转换速率10kSPS~100MSPS）：适用于音频处理、视频生成。
    • 低速DAC（转换速率<10kSPS）：用于传感器校准、工业控制。

4. DAC的典型应用场景

• 音频处理：
  • 高保真音频：Σ-Δ型DAC（如PCM1794A）将数字音频信号（如FLAC格式）转换为模拟信号，供功放驱动扬声器，实现CD级音质（信噪比>120dB）。
  • 示例：家庭影院系统、专业音频接口。
• 通信系统：
  • 射频信号生成：高速DAC（如AD9164，16位，12GSPS）将数字基带信号转换为模拟信号，经上变频后发射，支持5G通信、雷达信号处理。
  • 示例：基站发射机、相控阵雷达。
• 工业控制：
  • 精密电压/电流输出：高精度DAC（如DAC8830，16位，1MSPS）用于校准传感器、控制执行器（如阀门开度、电机转速）。
  • 示例：自动化生产线、医疗设备（如CT扫描仪的X射线剂量控制）。
• 消费电子：
  • 图像显示：视频DAC（如ADV7125，8位，3通道）将数字RGB信号转换为模拟电压，驱动CRT或LCD显示器。
  • 示例：老式CRT显示器、投影仪。
• 汽车电子：
  • 车载娱乐系统：音频DAC将MP3/蓝牙信号转换为模拟音频，供车载音响播放。
  • 示例：特斯拉Model 3的音响系统、宝马iDrive中控屏。

5. DAC选型指南

• 明确需求：
  • 精度要求：根据应用场景选择分辨率（如音频处理需≥16位，工业控制需12~14位）。
  • 速度要求：根据信号频率选择转换速率（如音频需≥44.1kHz，通信需≥100MSPS）。
  • 接口需求：选择与数字系统兼容的接口类型（如SPI、I²C、并行接口）。
• 关键参数对比：
  • 分辨率：16位DAC精度高于12位DAC，但成本和功耗更高。
  • 转换速率：电流舵型DAC速度高于R-2R DAC，但需外接运放。
  • 输出类型：电压输出型适合直接驱动负载，电流输出型适合长距离传输或高精度应用。
• 应用案例：
  • 案例1：音频DAC选型（高保真需求）→ 选择Σ-Δ型DAC（如ES9038PRO，32位，DSD512支持）。
  • 案例2：工业控制DAC选型（高精度需求）→ 选择R-2R DAC（如LTC2664，18位，±1ppm INL）。
  • 案例3：通信DAC选型（高速需求）→ 选择电流舵型DAC（如AD9172，16位，30GSPS）。

6. DAC的常见问题与解决方案

• 问题1：毛刺与噪声
  • 原因：数字码切换时，电阻网络或电流源的瞬态响应导致输出波动。
  • 解决方案：
    • 增加滤波器（如RC低通滤波器）平滑输出。
    • 采用抖动（Dithering）技术，将量化噪声扩展到高频段后滤除。
• 问题2：非线性失真
  • 原因：电阻匹配误差、电流源失配或运放非线性导致输出偏离理想值。
  • 解决方案：
    • 选择高精度DAC（如INL<±1LSB）。
    • 增加校准电路（如数字预失真）。
• 问题3：输出摆率限制
  • 原因：运放带宽或输出驱动能力不足，导致大信号时输出响应慢。
  • 解决方案：
    • 选择高速运放（如带宽≥100MHz）。
    • 增加输出缓冲级。
• 问题4：时钟抖动
  • 原因：采样时钟不稳定导致输出信号相位噪声增加。
  • 解决方案：
    • 使用低抖动时钟源（如晶振）。
    • 增加时钟缓冲器（如PLL）。

7. 典型DAC芯片实例

• 高精度型：DAC8562（TI公司）
  • 特点：16位电压输出型DAC，支持I²C接口，低功耗（500μA），适用于工业控制、传感器校准。
• 高速型：AD9164（ADI公司）
  • 特点：16位电流舵型DAC，支持12GSPS转换速率，集成数字上变频（DUC）和预失真功能，适用于5G通信、雷达信号生成。
• 音频专用型：PCM1794A（TI公司）
  • 特点：24位Σ-Δ型DAC，支持DSD256格式，动态范围达129dB，适用于高端音频播放器。

二、DAC8562

DAC8562芯片简介

DAC8562是德州仪器（TI）推出的一款高精度、低功耗的数模转换器（DAC），具有双通道输出能力，支持12位或16位分辨率（不同型号可能存在差异，需根据具体产品文档确认）。该芯片采用SPI或I²C串行接口进行通信，内置高精度参考电压源，能够提供稳定且准确的模拟输出，适用于工业控制、测试测量、信号发生器、医疗设备等需要高精度模拟信号输出的领域。

DAC8562的核心优势包括：

• 高精度与线性度：通过精密的R-2R电阻网络结构和内部参考电压源，实现低非线性误差（INL<±1LSB）和高分辨率转换。
• 灵活的输出配置：支持单端或差分输出模式，输出电压范围可通过外部参考电压或内部参考电压源灵活调整。
• 低功耗设计：工作电流仅数百微安，适用于对功耗敏感的嵌入式系统和便携设备。
• 快速转换速度：转换时间可低至1μs，满足实时性要求较高的应用场景。
• 完善的保护机制：内置输出短路保护和过热保护功能，提高系统可靠性。

DAC8562管脚定义

DAC8562的管脚定义根据封装形式（如TSSOP、MSOP等）可能略有差异，但核心功能管脚基本一致。以下是典型管脚定义及功能说明：

管脚编号	管脚名称	功能描述
1	AVDD	模拟电源正极，供电范围通常为2.7V至5.5V。
2	AGND	模拟地，为模拟电路提供参考电位。
3	VOUT_A	通道A的模拟电压输出端，输出范围取决于参考电压设置。
4	VOUT_B	通道B的模拟电压输出端，输出范围取决于参考电压设置。
5	VREFIN	参考电压输入端，可连接外部参考电压源；若使用内部参考电压，则此引脚可能悬空或接地。
6	GND	数字地，为数字电路提供参考电位。
7	SYNC	同步帧信号（SPI接口），低电平有效，用于启动数据传输。
8	SCLK	串行时钟输入（SPI接口），数据在时钟的下降沿被采样。
9	DIN	串行数据输入（SPI接口），用于接收来自主控芯片的数字信号。
10	LDAC	数据装载控制端，下降沿有效，用于将寄存器中的数据同步更新到输出端。
11	CLR	异步复位端，下降沿触发，用于将DAC输出清零。
12	VLOGIC	逻辑电源正极，通常与AVDD共用，但某些型号可能独立供电。
13-16	NC	未连接管脚，内部无电气连接，用户不可连接任何信号。

关键管脚说明：

• VREFIN：
  • 当使用外部参考电压时，VREFIN引脚需连接外部高精度参考电压源（如REF5025，2.5V输出），此时输出电压范围由外部参考电压决定。
  • 若使用内部参考电压源（如部分型号内置2.5V参考电压），则VREFIN引脚可能作为输出端（VREFOUT），提供稳定的参考电压信号。
• SYNC、SCLK、DIN：
  • 这三个管脚构成SPI接口的核心通信链路，主控芯片通过SYNC信号启动通信，SCLK提供时钟信号，DIN传输数字数据。
• LDAC：
  • 在非同步模式下，数字数据写入DAC寄存器后不会立即更新到输出端，需通过LDAC引脚的下降沿信号触发更新，从而避免输出信号的毛刺或抖动。
• CLR：
  • 当CLR引脚检测到下降沿信号时，DAC输出将立即清零（输出电压为0V），常用于系统复位或故障保护。
