光纤激光器因其高效率、高功率、优良的光束质量和结构紧凑等优点，在工业、医疗和科研等领域得到广泛应用。其输出功率的大小直接影响着激光器的应用范围和性能。而泵浦方式是决定光纤激光器输出功率的关键因素之一。本文将针对单端泵浦、双端泵浦和多点泵浦三种常见的光纤激光器泵浦方式，利用Matlab编程语言，建立相应的功率计算模型，并对计算结果进行分析和比较。
一、理论基础
光纤激光器的输出功率与泵浦功率、光纤参数、激光增益介质特性等因素密切相关。在简化模型下，我们可以利用速率方程来描述光纤激光器的输出功率。 对于单模光纤激光器，其速率方程可以简化为：
dI/dz = Γ(σ<sub>s</sub>N<sub>2</sub>I - αI)
其中：
-
I 为光纤内激光光强；
-
z 为光纤轴向坐标；
-
Γ 为光纤模式重叠因子；
-
σ<sub>s</sub> 为受激发射截面；
-
N<sub>2</sub> 为激光上下能级粒子数密度差；
-
α 为光纤损耗系数。
N<sub>2</sub> 与泵浦功率P<sub>p</sub> 相关，其具体表达式依赖于泵浦方式和光纤参数。不同泵浦方式下，N<sub>2</sub> 的计算方法不同，这正是导致输出功率计算差异的关键所在。
二、单端泵浦输出功率计算
单端泵浦是指从光纤的一端注入泵浦光。在这种情况下，泵浦光沿光纤传播过程中会逐渐被吸收，导致沿光纤轴向方向上增益介质的粒子数反转分布不均匀。 我们可以通过数值方法，例如Runge-Kutta法，求解上述速率方程，得到光纤输出端的光强I<sub>out</sub>，从而计算输出功率P<sub>out</sub> = A*I<sub>out</sub>，其中A为光纤纤芯面积。
Matlab代码如下：% 定义速率方程
f = @(z, I) Gamma*(sigma_s*N_2(z, Pp) - alpha)*I;
% N2的计算 (简化模型，假设均匀泵浦吸收)
N_2 = @(z, Pp) (Pp*exp(-alpha*z))/(h*nu*A*alpha) - N_th;
% 使用Runge-Kutta法求解速率方程
[z, I] = ode45(f, [0, L], I_in); % I_in为初始光强，通常为0
% 计算输出功率
P_out = A*I(end);
end
该代码中，我们使用了简化的N<sub>2</sub>计算模型，假设泵浦光吸收呈指数衰减。更精确的模型需要考虑泵浦光在光纤中的传播方程以及增益介质的饱和效应。
三、双端泵浦输出功率计算
双端泵浦是指从光纤的两端同时注入泵浦光。这种方式可以更均匀地激发增益介质，提高光纤激光器的效率和输出功率。 双端泵浦的速率方程与单端泵浦类似，但需要考虑两端泵浦光的叠加效应。 在Matlab中，我们可以通过修改N<sub>2</sub>的计算方法来实现双端泵浦模型。
% 双端泵浦
function P_out = double_end_pump(Pp, L, alpha, Gamma, sigma_s, A, N_th)
% Pp: 每端泵浦功率 (总泵浦功率为2*Pp)
% 其他参数同上
% N2的计算 (简化模型，考虑两端泵浦叠加)
N_2 = @(z, Pp) (Pp*exp(-alpha*z) + Pp*exp(-alpha*(L-z)))/(h*nu*A*alpha) - N_th;
% 使用Runge-Kutta法求解，其余步骤与单端泵浦相同
...
end
四、多点泵浦输出功率计算
多点泵浦是指在光纤的不同位置注入多个泵浦光源。这种方式可以进一步提高泵浦效率和输出功率，并改善光束质量。 多点泵浦的速率方程需要考虑每个泵浦光源对增益介质的贡献，计算更为复杂。 可以通过将多个单端泵浦模型叠加或使用更复杂的数值方法来模拟多点泵浦。
五、结果分析与比较
通过运行上述Matlab代码，我们可以得到不同泵浦方式下光纤激光器的输出功率。 通过改变泵浦功率、光纤长度等参数，可以分析不同因素对输出功率的影响。 一般情况下，双端泵浦和多点泵浦的输出功率高于单端泵浦，且多点泵浦在优化泵浦位置后，可以获得更高的输出功率和更好的光束质量。 然而，多点泵浦系统也更复杂，成本更高。
六、结论
本文利用Matlab编程语言，建立了光纤激光器单端泵浦、双端泵浦和多点泵浦的输出功率计算模型。 通过对不同泵浦方式的比较，可以为光纤激光器的设计和优化提供参考。 需要注意的是，本文中使用的模型是简化的，实际情况可能更为复杂，需要考虑更多因素，例如非线性效应、热效应等。 更精确的模拟需要采用更复杂的模型和数值方法。 未来的研究可以进一步完善模型，考虑更多影响因素，提高计算精度。

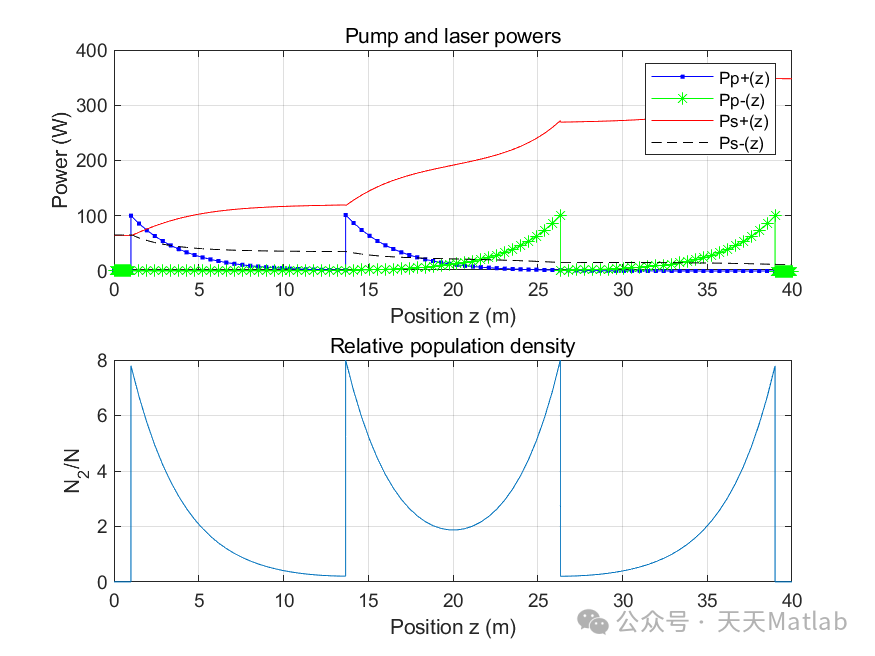

⛳️ 运行结果
