论文地址：https://arxiv.org/abs/2010.11929

代码地址：https://github.com/bubbliiiing/classification-pytorch

1.是什么？

Vision Transformer（VIT）是一种基于Transformer架构的图像分类模型。它将图像分割成一系列的图像块，并将每个图像块作为输入序列传递给Transformer模型。VIT通过自注意力机制来捕捉图像中的全局上下文信息，并使用多层感知机（MLP）来进行特征提取和分类。

VIT的核心思想是将图像转换为序列数据，这使得模型能够利用Transformer的强大表达能力来处理图像。通过将图像分割成图像块，并将它们展平为序列，VIT能够在不依赖传统卷积神经网络的情况下实现图像分类任务。

2.为什么？

从2020年，transformer开始在CV领域大放异彩：图像分类（ViT, DeiT），目标检测（DETR，Deformable DETR），语义分割（SETR，MedT），图像生成（GANsformer）等。而从深度学习暴发以来，CNN一直是CV领域的主流模型，而且取得了很好的效果，相比之下transformer却独霸NLP领域，transformer在CV领域的探索正是研究界想把transformer在NLP领域的成功借鉴到CV领域。对于图像问题，卷积具有天然的先天优势（inductive bias）：平移等价性（translation equivariance）和局部性（locality）。而transformer虽然不并具备这些优势，但是transformer的核心self-attention的优势不像卷积那样有固定且有限的感受野，self-attention操作可以获得long-range信息（相比之下CNN要通过不断堆积Conv layers来获取更大的感受野），但训练的难度就比CNN要稍大一些。

ViT（vision transformer）是Google在2020年提出的直接将transformer应用在图像分类的模型，后面很多的工作都是基于ViT进行改进的。这篇论文也是受到其启发，尝试将Transformer应用到CV领域通过这篇文章的实验，给出的最佳模型在ImageNet1K上能够达到88.55%的准确率（先在Google自家的JFT数据集上进行了预训练），说明Transformer在CV领域确实是有效的，而且效果还挺惊人。

3.怎么样？

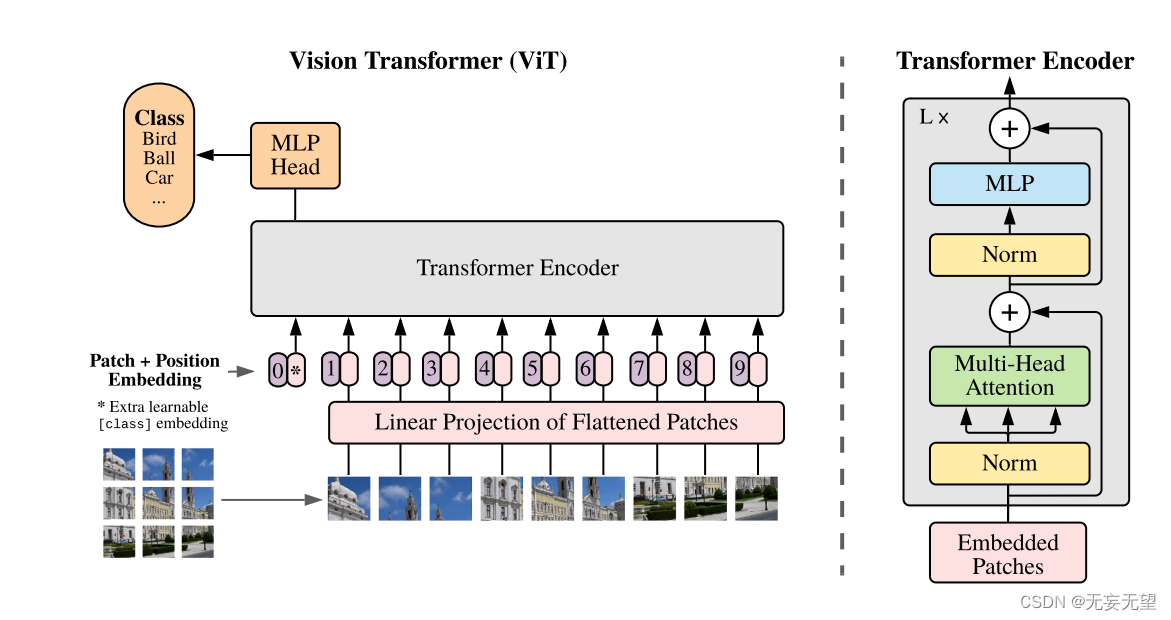

3.1网络结构

与寻常的分类网络类似，整个Vision Transformer可以分为两部分，一部分是特征提取部分，另一部分是分类部分。

在特征提取部分，VIT所做的工作是特征提取。特征提取部分在图片中的对应区域是Patch+Position Embedding和Transformer Encoder。Patch+Position Embedding的作用主要是对输入进来的图片进行分块处理，每隔一定的区域大小划分图片块。然后将划分后的图片块组合成序列。在获得序列信息后，传入Transformer Encoder进行特征提取，这是Transformer特有的Multi-head Self-attention结构，通过自注意力机制，关注每个图片块的重要程度。

在分类部分，VIT所做的工作是利用提取到的特征进行分类。在进行特征提取的时候，我们会在图片序列中添加上Cls Token，该Token会作为一个单位的序列信息一起进行特征提取，提取的过程中，该Cls Token会与其它的特征进行特征交互，融合其它图片序列的特征。最终，我们利用Multi-head Self-attention结构提取特征后的Cls Token进行全连接分类。

3.2特征提取部分介绍

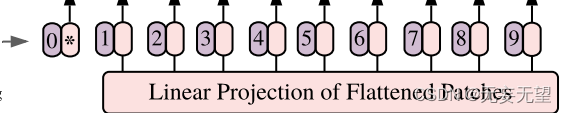

3.2.1Patch

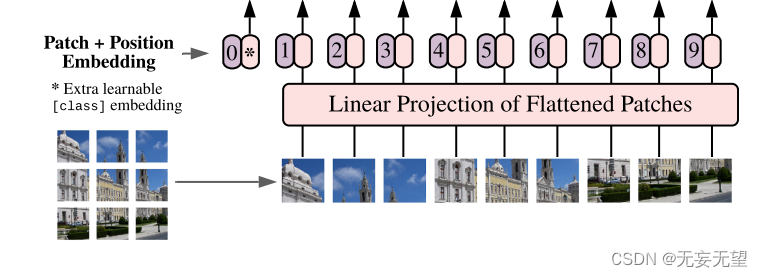

Patch的作用主要是对输入进来的图片进行分块处理，每隔一定的区域大小划分图片块。然后将划分后的图片块组合成序列。

该部分首先对输入进来的图片进行分块处理，处理方式其实很简单，使用的是现成的卷积。也就是说，不是把图片分割，是做了一次简单的卷积，可以理解为初步特征提取，或者说是映射。

由于卷积使用的是滑动窗口的思想，我们只需要设定特定的步长，就可以输入进来的图片进行分块处理了。在VIT中，我们常设置这个卷积的卷积核大小为16x16，步长也为16x16，此时卷积就会每隔16个像素点进行一次特征提取，由于卷积核大小为16x16，两个图片区域的特征提取过程就不会有重叠。当我们输入的图片是224, 224, 3的时候，我们可以获得一个14, 14, 768的特征层。

在代码实现中，直接通过一个卷积层来实现。以ViT-B/16为例，直接使用一个卷积核大小为16x16，步距为16，卷积核个数为768的卷积来实现。通过卷积[224, 224, 3] -> [14, 14, 768]，然后把H以及W两个维度展平即可[14, 14, 768] -> [196, 768]，此时正好变成了一个二维矩阵，正是Transformer想要的。

3.2.2Position Embedding

Position Embedding的作用主要是对组合序列加上[class]token以及Position Embedding。

Position Embedding

除了patch embeddings，模型还需要另外一个特殊的position embedding。transformer和CNN不同，需要position embedding来编码tokens的位置信息，这主要是因为self-attention是permutation-invariant，即打乱sequence里的tokens的顺序并不会改变结果。如果不给模型提供patch的位置信息，那么模型就需要通过patchs的语义来学习拼图，这就额外增加了学习成本。ViT论文中对比了几种不同的position embedding方案(如下），最后发现如果不提供positional embedding效果会差，但其它各种类型的positional embedding效果都接近，这主要是因为ViT的输入是相对较大的patchs而不是pixels，所以学习位置信息相对容易很多。

无positional embedding
1-D positional embedding：把2-D的patchs看成1-D序列
2-D positional embedding：考虑patchs的2-D位置（x, y）
Relative positional embeddings：patchs的相对位置

transformer原论文中是默认采用固定的positional embedding，但ViT中默认采用学习（训练的）的1-D positional embedding，在输入transformer的encoder之前直接将patch embeddings和positional embedding相加:

# 这里多1是为了后面要说的class token，embed_dim即patch embed_dim
self.pos_embed = nn.Parameter(torch.zeros(1, num_patches + 1, embed_dim))

# patch emded + pos_embed
x = x + self.pos_embed

对于Position Embedding作者也有做一系列对比试验，在源码中默认使用的是1D Pos. Emb.，对比不使用Position Embedding准确率提升了大概3个点，和2D Pos. Emb.比起来没太大差别。

Class Token

除了patch tokens，ViT借鉴BERT还增加了一个特殊的class token。后面会说，transformer的encoder输入是a sequence patch embeddings，输出也是同样长度的a sequence patch features，但图像分类最后需要获取image feature，简单的策略是采用pooling，比如求patch features的平均来获取image feature，但是ViT并没有采用类似的pooling策略，而是直接增加一个特殊的class token，其最后输出的特征加一个linear classifier就可以实现对图像的分类（ViT的pre-training时是接一个MLP head），所以输入ViT的sequence长度是�+1。class token对应的embedding在训练时随机初始化，然后通过训练得到，具体实现如下：

# 随机初始化
self.cls_token = nn.Parameter(torch.zeros(1, 1, embed_dim))

# Classifier head
self.head = nn.Linear(self.num_features, num_classes) if num_classes > 0 else nn.Identity()

# 具体forward过程
B = x.shape[0]
x = self.patch_embed(x)
cls_tokens = self.cls_token.expand(B, -1, -1)  # stole cls_tokens impl from Phil Wang, thanks
x = torch.cat((cls_tokens, x), dim=1)
x = x + self.pos_embed

3.2.3Transformer Encoder

Transformer Encoder的作用是将输入序列进行编码，生成一个高维表示，以便后续的任务处理。它由多个Encoder Block组成，每个Encoder Block包含一个多头自注意力层和一个前馈全连接层。在编码过程中，输入序列会经过多头自注意力层进行特征提取和关联性计算，然后再通过前馈全连接层进行非线性变换和特征融合。通过堆叠多个Encoder Block，Transformer Encoder能够捕捉输入序列中的语义信息和上下文关系，生成一个更加丰富的表示。

下图是太阳花的小绿豆绘制的Encoder Block，主要由以下几部分组成：

3.2.3.1Layer Norm

这种Normalization方法主要是针对NLP领域提出的，这里是对每个token进行Norm处理，之前也有讲过Layer Norm不懂的可以参考链接

3.2.3.2 Multi-Head Attention

Multi-Head Attention是一种注意力机制，它由多个独立的注意力头组成。每个注意力头都可以学习到不同的表示子空间，并在不同的位置上联合关注信息。通过使用多个注意力头，Multi-Head Attention可以更好地捕捉输入序列中的不同关系和特征。

下面是一个示例代码，演示了如何实现Multi-Head Attention：

import torch

import torch.nn as nn

class MultiHeadAttention(nn.Module):
def __init__(self, input_dim, num_heads):
super(MultiHeadAttention, self).__init__()
self.num_heads = num_heads
self.head_dim = input_dim // num_heads

self.query_linear = nn.Linear(input_dim, input_dim)
self.key_linear = nn.Linear(input_dim, input_dim)
self.value_linear = nn.Linear(input_dim, input_dim)
self.output_linear = nn.Linear(input_dim, input_dim)

def forward(self, query, key, value):
batch_size = query.size(0)

# 线性变换得到query、key、value
query = self.query_linear(query)
key = self.key_linear(key)
value = self.value_linear(value)

# 将query、key、value分成多个头
query = query.view(batch_size, -1, self.num_heads, self.head_dim).transpose(1, 2)
key = key.view(batch_size, -1, self.num_heads, self.head_dim).transpose(1, 2)
value = value.view(batch_size, -1, self.num_heads, self.head_dim).transpose(1, 2)

# 计算注意力得分
scores = torch.matmul(query, key.transpose(-2, -1)) / torch.sqrt(torch.tensor(self.head_dim, dtype=torch.float32))
attention_weights = torch.softmax(scores, dim=-1)

# 对value进行加权求和
weighted_values = torch.matmul(attention_weights, value)

# 将多个头的结果拼接起来
weighted_values = weighted_values.transpose(1, 2).contiguous().view(batch_size, -1, self.num_heads * self.head_dim)

# 线性变换得到最终的输出
output = self.output_linear(weighted_values)

return output

Multi-Head Attention，看懂Self-attention结构，其实看懂下面这个动图就可以了，动图中存在一个序列的三个单位输入，每一个序列单位的输入都可以通过三个处理（比如全连接）获得Query、Key、Value，Query是查询向量、Key是键向量、Value值向量。

(1)Self-Attention

假设输入的序列长度为2，输入就两个节点 $x_{1},x_{2}$ ，然后通过Input Embedding也就是图中的f(x)将输入映射到 $a_{1},a_{2}$ 。紧接着分别将 $a_{1},a_{2}$ 分别通过三个变换矩阵 $W_{q},W_{k},W_{v}$ ,（这三个参数是可训练的，是共享的）得到对应的 $q^{i},k^{i},v^{i}$ （这里在源码中是直接使用全连接层实现的，这里为了方便理解，忽略偏执）。

其中

q 代表query，后续会去和每一个k kk进行匹配
k 代表key，后续会被每个q qq匹配
v 代表从a aa中提取得到的信息
后续q 和k 匹配的过程可以理解成计算两者的相关性，相关性越大对应v 的权重也就越大

假设 $a_{1}=(1,1),a_{2}=(1,0),W^{q}=(_{0,1}^{1,1})$ ,那么

$q^{1}=(1,1)(_{0,1}^{1,1})=(1,2),q^{2}=(1,0)(_{0,1}^{1,1})=(1,1)$

前面有说Transformer是可以并行化的，所以可以直接写成：

同理我们可以得到 $(_{k^{2}}^{k^{1}})$ 和 $(_{v^{2}}^{v^{1}})$ ,那么求得的 $(_{q^{2}}^{q^{1}})$ 就是原论文中的Q ， $(_{k^{2}}^{k^{1}})$ 就是K, $(_{v^{2}}^{v^{1}})$ 就是V.接着先拿 $q^{1}$ 和每个k kk进行match，点乘操作，接着除以 $\sqrt{d}$ 得到对应的α ，其中d 代表向量 $k^{i}$ 的长度，在本示例中等于2，除以 $\sqrt{d}$ 的原因在论文中的解释是“进行点乘后的数值很大，导致通过softmax后梯度变的很小”，所以通过除以 $\sqrt{d}$ 来进行缩放。比如计算 $a_{1,i}$ :

同理拿 $q^{2}$ 去匹配所有的k kk能得到 $a_{2,i}$ ，统一写成矩阵乘法形式：

接着对每一行即 $(a_{1,1},a_{1,2})$ 和 $(a_{2,1},a_{2,2})$ 分别进行softmax处理得到 $(a{\hat{}}_{1,1},a{\hat{}}_{1,2})$ 和 $(a{\hat{}}_{2,1},a{\hat{}}_{2,2})$ ,这里的 $a\hat{}$ 相当于计算得到针对每个v vv的权重。到这我们就完成了 Attention(Q,K,V)公式中 $softmax(\frac{QK^{T}}{\sqrt{d_{k}}})$ 的部分

上面已经计算得到α \alphaα，即针对每个v vv的权重，接着进行加权得到最终结果：

统一写成矩阵乘法形式：

到这，Self-Attention的内容就讲完了。总结下来就是论文中的一个公式：

(2)Multi-Head Attention

首先还是和Self-Attention模块一样将 $a_{i}$ 分别通过 $W_{q},W_{k},W_{v}$ 得到对应的 $q^{i},k^{i},v^{i}$ 然后再根据使用的head的数目h hh进一步把得到的 $q^{i},k^{i},v^{i}$ 均分成h hh份。比如下图中假设h = 2 h=2h=2然后 $q^{1}$ 拆分成 $q^{1,1}$ 和 $q^{1,2}$ ,那么 $q^{1,1}$ 就是与head1, $q^{1,2}$ 就属于head2

看到这里，如果读过原论文的人肯定有疑问，论文中不是写的通过 $W_{i}^{Q},W_{i}^{K},W_{i}^{V}$ 映射得到每个head的 $Q_{i},K_{i},V_{i}$

但我在github上看的一些源码中就是简单的进行均分，其实也可以将 $W_{i}^{Q},W_{i}^{K},W_{i}^{V}$ 设置成对应值来实现均分，比如下图中的Q通过 $W_{i}^{Q}$ 就能得到均分后的 $Q_{i}$

通过上述方法就能得到每个 $head_{1}$ 对应的 $Q_{i},K_{i},V_{i}$ 参数，接下来针对每个head使用和Self-Attention中相同的方法即可得到对应的结果。

接着将每个head得到的结果进行concat拼接，比如下图中 $b_{1,1}$ ( $head_{1}$ 得到的 $b_{1}$ ) 和 $b_{1,2}$ ( $head_{2}$ 得到的 $b_{1}$ )拼接在一起， $b_{2,1}$ ( $head_{1}$ 得到的 $b_{2}$ ) 和 $b_{2,2}$ ( $head_{2}$ 得到的 $b_{2}$ )拼接在一起

接着将拼接后的结果通过 $W^{O}$ （可学习的参数）进行融合，如下图所示，融合后得到最终的结果 $b_1, b_2$

Dropout/DropPath，在原论文的代码中是直接使用的Dropout层，在但rwightman实现的代码中使用的是DropPath（stochastic depth），可能后者会更好一点。
MLP Block，如图右侧所示，就是全连接+GELU激活函数+Dropout组成也非常简单，需要注意的是第一个全连接层会把输入节点个数翻4倍[197, 768] -> [197, 3072]，第二个全连接层会还原回原节点个数[197, 3072] -> [197, 768]

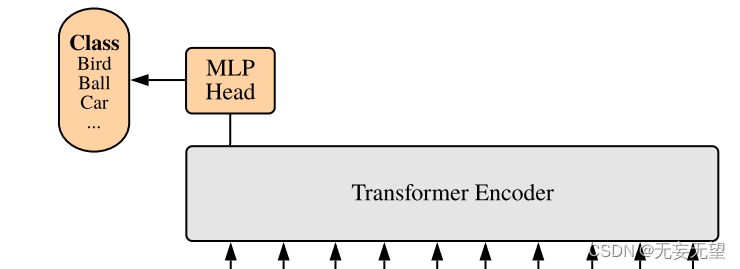

3.3 分类部分

MLP Head是指多层感知器头部，它是在Transformer Encoder后面用于分类任务的一部分。MLP Head通常由几个线性层组成，用于将Transformer Encoder的输出转换为最终的分类结果。在原始的MLP Head论文中，它由线性层、tanh激活函数和线性层组成。但是在迁移到ImageNet1K或其他数据集时，只需要使用一个线性层即可。

下面是一个示例代码，展示了如何使用PyTorch实现一个简单的MLP Head：

import torch
import torch.nn as nn

class MLPHead(nn.Module):
def __init__(self, input_dim, output_dim):
super(MLPHead, self).__init__()
self.linear = nn.Linear(input_dim, output_dim)

def forward(self, x):
x = self.linear(x)
return x

# 假设Transformer Encoder的输出维度为768，分类任务的类别数为10
input_dim = 768
output_dim = 10

mlp_head = MLPHead(input_dim, output_dim)

# 假设Transformer Encoder的输出为transformer_output
transformer_output = torch.randn(197, 768)

# 将transformer_output输入到MLP Head中得到分类结果
classification_result = mlp_head(transformer_output)

print(classification_result.shape) # 输出：torch.Size([197, 10])

在上述代码中，我们定义了一个MLPHead类，它接受一个输入维度和一个输出维度作为参数。在forward方法中，我们使用一个线性层将输入转换为输出。然后，我们可以将Transformer Encoder的输出输入到MLP Head中，得到最终的分类结果

上面VIT通过Transformer Encoder后输出的shape和输入的shape是保持不变的，以ViT-B/16为例，输入的是[197, 768]输出的还是[197, 768]。注意，在Transformer Encoder后其实还有一个Layer Norm没有画出来，后面有我自己画的ViT的模型可以看到详细结构。这里我们只是需要分类的信息，所以我们只需要提取出[class]token生成的对应结果就行，即[197, 768]中抽取出[class]token对应的[1, 768]。接着我们通过MLP Head得到我们最终的分类结果。MLP Head原论文中说在训练ImageNet21K时是由Linear+tanh激活函数+Linear组成。但是迁移到ImageNet1K上或者你自己的数据上时，只用一个Linear即可。

3.4别人画的网络结构图

3.5代码实现

Patch+Position Embedding

class PatchEmbed(nn.Module):
    def __init__(self, input_shape=[224, 224], patch_size=16, in_chans=3, num_features=768, norm_layer=None, flatten=True):
        super().__init__()
        self.num_patches    = (input_shape[0] // patch_size) * (input_shape[1] // patch_size)
        self.flatten        = flatten

        self.proj = nn.Conv2d(in_chans, num_features, kernel_size=patch_size, stride=patch_size)
        self.norm = norm_layer(num_features) if norm_layer else nn.Identity()

    def forward(self, x):
        x = self.proj(x)
        if self.flatten:
            x = x.flatten(2).transpose(1, 2)  # BCHW -> BNC
        x = self.norm(x)
        return x

class VisionTransformer(nn.Module):
    def __init__(
            self, input_shape=[224, 224], patch_size=16, in_chans=3, num_classes=1000, num_features=768,
            depth=12, num_heads=12, mlp_ratio=4., qkv_bias=True, drop_rate=0.1, attn_drop_rate=0.1, drop_path_rate=0.1,
            norm_layer=partial(nn.LayerNorm, eps=1e-6), act_layer=GELU
        ):
        super().__init__()
        #-----------------------------------------------#
        #   224, 224, 3 -> 196, 768
        #-----------------------------------------------#
        self.patch_embed    = PatchEmbed(input_shape=input_shape, patch_size=patch_size, in_chans=in_chans, num_features=num_features)
        num_patches         = (224 // patch_size) * (224 // patch_size)
        self.num_features   = num_features
        self.new_feature_shape = [int(input_shape[0] // patch_size), int(input_shape[1] // patch_size)]
        self.old_feature_shape = [int(224 // patch_size), int(224 // patch_size)]

        #--------------------------------------------------------------------------------------------------------------------#
        #   classtoken部分是transformer的分类特征。用于堆叠到序列化后的图片特征中，作为一个单位的序列特征进行特征提取。
        #
        #   在利用步长为16x16的卷积将输入图片划分成14x14的部分后，将14x14部分的特征平铺，一幅图片会存在序列长度为196的特征。
        #   此时生成一个classtoken，将classtoken堆叠到序列长度为196的特征上，获得一个序列长度为197的特征。
        #   在特征提取的过程中，classtoken会与图片特征进行特征的交互。最终分类时，我们取出classtoken的特征，利用全连接分类。
        #--------------------------------------------------------------------------------------------------------------------#
        #   196, 768 -> 197, 768
        self.cls_token      = nn.Parameter(torch.zeros(1, 1, num_features))
        #--------------------------------------------------------------------------------------------------------------------#
        #   为网络提取到的特征添加上位置信息。
        #   以输入图片为224, 224, 3为例，我们获得的序列化后的图片特征为196, 768。加上classtoken后就是197, 768
        #   此时生成的pos_Embedding的shape也为197, 768，代表每一个特征的位置信息。
        #--------------------------------------------------------------------------------------------------------------------#
        #   197, 768 -> 197, 768
        self.pos_embed      = nn.Parameter(torch.zeros(1, num_patches + 1, num_features))

    def forward_features(self, x):
        x = self.patch_embed(x)
        cls_token = self.cls_token.expand(x.shape[0], -1, -1)
        x = torch.cat((cls_token, x), dim=1)

        cls_token_pe = self.pos_embed[:, 0:1, :]
        img_token_pe = self.pos_embed[:, 1: , :]

        img_token_pe = img_token_pe.view(1, *self.old_feature_shape, -1).permute(0, 3, 1, 2)
        img_token_pe = F.interpolate(img_token_pe, size=self.new_feature_shape, mode='bicubic', align_corners=False)
        img_token_pe = img_token_pe.permute(0, 2, 3, 1).flatten(1, 2)
        pos_embed = torch.cat([cls_token_pe, img_token_pe], dim=1)

        x = self.pos_drop(x + pos_embed)

TransformerBlock

class Mlp(nn.Module):
    """ MLP as used in Vision Transformer, MLP-Mixer and related networks
    """
    def __init__(self, in_features, hidden_features=None, out_features=None, act_layer=GELU, drop=0.):
        super().__init__()
        out_features    = out_features or in_features
        hidden_features = hidden_features or in_features
        drop_probs      = (drop, drop)

        self.fc1    = nn.Linear(in_features, hidden_features)
        self.act    = act_layer()
        self.drop1  = nn.Dropout(drop_probs[0])
        self.fc2    = nn.Linear(hidden_features, out_features)
        self.drop2  = nn.Dropout(drop_probs[1])

    def forward(self, x):
        x = self.fc1(x)
        x = self.act(x)
        x = self.drop1(x)
        x = self.fc2(x)
        x = self.drop2(x)
        return x

class Block(nn.Module):
    def __init__(self, dim, num_heads, mlp_ratio=4., qkv_bias=False, drop=0., attn_drop=0.,
                 drop_path=0., act_layer=GELU, norm_layer=nn.LayerNorm):
        super().__init__()
        self.norm1      = norm_layer(dim)
        self.attn       = Attention(dim, num_heads=num_heads, qkv_bias=qkv_bias, attn_drop=attn_drop, proj_drop=drop)
        self.norm2      = norm_layer(dim)
        self.mlp        = Mlp(in_features=dim, hidden_features=int(dim * mlp_ratio), act_layer=act_layer, drop=drop)
        self.drop_path  = DropPath(drop_path) if drop_path > 0. else nn.Identity()

    def forward(self, x):
        x = x + self.drop_path(self.attn(self.norm1(x)))
        x = x + self.drop_path(self.mlp(self.norm2(x)))
        return x

VIT

整个VIT模型由一个Patch+Position Embedding加上多个TransformerBlock组成。典型的TransforerBlock的数量为12个。

class VisionTransformer(nn.Module):
    def __init__(
            self, input_shape=[224, 224], patch_size=16, in_chans=3, num_classes=1000, num_features=768,
            depth=12, num_heads=12, mlp_ratio=4., qkv_bias=True, drop_rate=0.1, attn_drop_rate=0.1, drop_path_rate=0.1,
            norm_layer=partial(nn.LayerNorm, eps=1e-6), act_layer=GELU
        ):
        super().__init__()
        #-----------------------------------------------#
        #   224, 224, 3 -> 196, 768
        #-----------------------------------------------#
        self.patch_embed    = PatchEmbed(input_shape=input_shape, patch_size=patch_size, in_chans=in_chans, num_features=num_features)
        num_patches         = (224 // patch_size) * (224 // patch_size)
        self.num_features   = num_features
        self.new_feature_shape = [int(input_shape[0] // patch_size), int(input_shape[1] // patch_size)]
        self.old_feature_shape = [int(224 // patch_size), int(224 // patch_size)]

        #--------------------------------------------------------------------------------------------------------------------#
        #   classtoken部分是transformer的分类特征。用于堆叠到序列化后的图片特征中，作为一个单位的序列特征进行特征提取。
        #
        #   在利用步长为16x16的卷积将输入图片划分成14x14的部分后，将14x14部分的特征平铺，一幅图片会存在序列长度为196的特征。
        #   此时生成一个classtoken，将classtoken堆叠到序列长度为196的特征上，获得一个序列长度为197的特征。
        #   在特征提取的过程中，classtoken会与图片特征进行特征的交互。最终分类时，我们取出classtoken的特征，利用全连接分类。
        #--------------------------------------------------------------------------------------------------------------------#
        #   196, 768 -> 197, 768
        self.cls_token      = nn.Parameter(torch.zeros(1, 1, num_features))
        #--------------------------------------------------------------------------------------------------------------------#
        #   为网络提取到的特征添加上位置信息。
        #   以输入图片为224, 224, 3为例，我们获得的序列化后的图片特征为196, 768。加上classtoken后就是197, 768
        #   此时生成的pos_Embedding的shape也为197, 768，代表每一个特征的位置信息。
        #--------------------------------------------------------------------------------------------------------------------#
        #   197, 768 -> 197, 768
        self.pos_embed      = nn.Parameter(torch.zeros(1, num_patches + 1, num_features))
        self.pos_drop       = nn.Dropout(p=drop_rate)

        #-----------------------------------------------#
        #   197, 768 -> 197, 768  12次
        #-----------------------------------------------#
        dpr = [x.item() for x in torch.linspace(0, drop_path_rate, depth)]
        self.blocks = nn.Sequential(
            *[
                Block(
                    dim         = num_features,
                    num_heads   = num_heads,
                    mlp_ratio   = mlp_ratio,
                    qkv_bias    = qkv_bias,
                    drop        = drop_rate,
                    attn_drop   = attn_drop_rate,
                    drop_path   = dpr[i],
                    norm_layer  = norm_layer,
                    act_layer   = act_layer
                )for i in range(depth)
            ]
        )
        self.norm = norm_layer(num_features)
        self.head = nn.Linear(num_features, num_classes) if num_classes > 0 else nn.Identity()

    def forward_features(self, x):
        x = self.patch_embed(x)
        cls_token = self.cls_token.expand(x.shape[0], -1, -1)
        x = torch.cat((cls_token, x), dim=1)

        cls_token_pe = self.pos_embed[:, 0:1, :]
        img_token_pe = self.pos_embed[:, 1: , :]

        img_token_pe = img_token_pe.view(1, *self.old_feature_shape, -1).permute(0, 3, 1, 2)
        img_token_pe = F.interpolate(img_token_pe, size=self.new_feature_shape, mode='bicubic', align_corners=False)
        img_token_pe = img_token_pe.permute(0, 2, 3, 1).flatten(1, 2)
        pos_embed = torch.cat([cls_token_pe, img_token_pe], dim=1)

        x = self.pos_drop(x + pos_embed)
        x = self.blocks(x)
        x = self.norm(x)
        return x[:, 0]

    def forward(self, x):
        x = self.forward_features(x)
        x = self.head(x)
        return x

    def freeze_backbone(self):
        backbone = [self.patch_embed, self.cls_token, self.pos_embed, self.pos_drop, self.blocks[:8]]
        for module in backbone:
            try:
                for param in module.parameters():
                    param.requires_grad = False
            except:
                module.requires_grad = False

    def Unfreeze_backbone(self):
        backbone = [self.patch_embed, self.cls_token, self.pos_embed, self.pos_drop, self.blocks[:8]]
        for module in backbone:
            try:
                for param in module.parameters():
                    param.requires_grad = True
            except:
                module.requires_grad = True

Vision Transforme的构建代码

import math
from collections import OrderedDict
from functools import partial

import numpy as np
import torch
import torch.nn as nn
import torch.nn.functional as F

#--------------------------------------#
#   Gelu激活函数的实现
#   利用近似的数学公式
#--------------------------------------#
class GELU(nn.Module):
    def __init__(self):
        super(GELU, self).__init__()

    def forward(self, x):
        return 0.5 * x * (1 + F.tanh(np.sqrt(2 / np.pi) * (x + 0.044715 * torch.pow(x,3))))

def drop_path(x, drop_prob: float = 0., training: bool = False):
    if drop_prob == 0. or not training:
        return x
    keep_prob       = 1 - drop_prob
    shape           = (x.shape[0],) + (1,) * (x.ndim - 1)
    random_tensor   = keep_prob + torch.rand(shape, dtype=x.dtype, device=x.device)
    random_tensor.floor_()
    output          = x.div(keep_prob) * random_tensor
    return output

class DropPath(nn.Module):
    def __init__(self, drop_prob=None):
        super(DropPath, self).__init__()
        self.drop_prob = drop_prob

    def forward(self, x):
        return drop_path(x, self.drop_prob, self.training)

class PatchEmbed(nn.Module):
    def __init__(self, input_shape=[224, 224], patch_size=16, in_chans=3, num_features=768, norm_layer=None, flatten=True):
        super().__init__()
        self.num_patches    = (input_shape[0] // patch_size) * (input_shape[1] // patch_size)
        self.flatten        = flatten

        self.proj = nn.Conv2d(in_chans, num_features, kernel_size=patch_size, stride=patch_size)
        self.norm = norm_layer(num_features) if norm_layer else nn.Identity()

    def forward(self, x):
        x = self.proj(x)
        if self.flatten:
            x = x.flatten(2).transpose(1, 2)  # BCHW -> BNC
        x = self.norm(x)
        return x

#--------------------------------------------------------------------------------------------------------------------#
#   Attention机制
#   将输入的特征qkv特征进行划分，首先生成query, key, value。query是查询向量、key是键向量、v是值向量。
#   然后利用 查询向量query 叉乘 转置后的键向量key，这一步可以通俗的理解为，利用查询向量去查询序列的特征，获得序列每个部分的重要程度score。
#   然后利用 score 叉乘 value，这一步可以通俗的理解为，将序列每个部分的重要程度重新施加到序列的值上去。
#--------------------------------------------------------------------------------------------------------------------#
class Attention(nn.Module):
    def __init__(self, dim, num_heads=8, qkv_bias=False, attn_drop=0., proj_drop=0.):
        super().__init__()
        self.num_heads  = num_heads
        self.scale      = (dim // num_heads) ** -0.5

        self.qkv        = nn.Linear(dim, dim * 3, bias=qkv_bias)
        self.attn_drop  = nn.Dropout(attn_drop)
        self.proj       = nn.Linear(dim, dim)
        self.proj_drop  = nn.Dropout(proj_drop)

    def forward(self, x):
        B, N, C     = x.shape
        qkv         = self.qkv(x).reshape(B, N, 3, self.num_heads, C // self.num_heads).permute(2, 0, 3, 1, 4)
        q, k, v     = qkv[0], qkv[1], qkv[2]

        attn = (q @ k.transpose(-2, -1)) * self.scale
        attn = attn.softmax(dim=-1)
        attn = self.attn_drop(attn)

        x = (attn @ v).transpose(1, 2).reshape(B, N, C)
        x = self.proj(x)
        x = self.proj_drop(x)
        return x

class Mlp(nn.Module):
    """ MLP as used in Vision Transformer, MLP-Mixer and related networks
    """
    def __init__(self, in_features, hidden_features=None, out_features=None, act_layer=GELU, drop=0.):
        super().__init__()
        out_features    = out_features or in_features
        hidden_features = hidden_features or in_features
        drop_probs      = (drop, drop)

        self.fc1    = nn.Linear(in_features, hidden_features)
        self.act    = act_layer()
        self.drop1  = nn.Dropout(drop_probs[0])
        self.fc2    = nn.Linear(hidden_features, out_features)
        self.drop2  = nn.Dropout(drop_probs[1])

    def forward(self, x):
        x = self.fc1(x)
        x = self.act(x)
        x = self.drop1(x)
        x = self.fc2(x)
        x = self.drop2(x)
        return x

class Block(nn.Module):
    def __init__(self, dim, num_heads, mlp_ratio=4., qkv_bias=False, drop=0., attn_drop=0.,
                 drop_path=0., act_layer=GELU, norm_layer=nn.LayerNorm):
        super().__init__()
        self.norm1      = norm_layer(dim)
        self.attn       = Attention(dim, num_heads=num_heads, qkv_bias=qkv_bias, attn_drop=attn_drop, proj_drop=drop)
        self.norm2      = norm_layer(dim)
        self.mlp        = Mlp(in_features=dim, hidden_features=int(dim * mlp_ratio), act_layer=act_layer, drop=drop)
        self.drop_path  = DropPath(drop_path) if drop_path > 0. else nn.Identity()

    def forward(self, x):
        x = x + self.drop_path(self.attn(self.norm1(x)))
        x = x + self.drop_path(self.mlp(self.norm2(x)))
        return x

class VisionTransformer(nn.Module):
    def __init__(
            self, input_shape=[224, 224], patch_size=16, in_chans=3, num_classes=1000, num_features=768,
            depth=12, num_heads=12, mlp_ratio=4., qkv_bias=True, drop_rate=0.1, attn_drop_rate=0.1, drop_path_rate=0.1,
            norm_layer=partial(nn.LayerNorm, eps=1e-6), act_layer=GELU
        ):
        super().__init__()
        #-----------------------------------------------#
        #   224, 224, 3 -> 196, 768
        #-----------------------------------------------#
        self.patch_embed    = PatchEmbed(input_shape=input_shape, patch_size=patch_size, in_chans=in_chans, num_features=num_features)
        num_patches         = (224 // patch_size) * (224 // patch_size)
        self.num_features   = num_features
        self.new_feature_shape = [int(input_shape[0] // patch_size), int(input_shape[1] // patch_size)]
        self.old_feature_shape = [int(224 // patch_size), int(224 // patch_size)]

        #--------------------------------------------------------------------------------------------------------------------#
        #   classtoken部分是transformer的分类特征。用于堆叠到序列化后的图片特征中，作为一个单位的序列特征进行特征提取。
        #
        #   在利用步长为16x16的卷积将输入图片划分成14x14的部分后，将14x14部分的特征平铺，一幅图片会存在序列长度为196的特征。
        #   此时生成一个classtoken，将classtoken堆叠到序列长度为196的特征上，获得一个序列长度为197的特征。
        #   在特征提取的过程中，classtoken会与图片特征进行特征的交互。最终分类时，我们取出classtoken的特征，利用全连接分类。
        #--------------------------------------------------------------------------------------------------------------------#
        #   196, 768 -> 197, 768
        self.cls_token      = nn.Parameter(torch.zeros(1, 1, num_features))
        #--------------------------------------------------------------------------------------------------------------------#
        #   为网络提取到的特征添加上位置信息。
        #   以输入图片为224, 224, 3为例，我们获得的序列化后的图片特征为196, 768。加上classtoken后就是197, 768
        #   此时生成的pos_Embedding的shape也为197, 768，代表每一个特征的位置信息。
        #--------------------------------------------------------------------------------------------------------------------#
        #   197, 768 -> 197, 768
        self.pos_embed      = nn.Parameter(torch.zeros(1, num_patches + 1, num_features))
        self.pos_drop       = nn.Dropout(p=drop_rate)

        #-----------------------------------------------#
        #   197, 768 -> 197, 768  12次
        #-----------------------------------------------#
        dpr = [x.item() for x in torch.linspace(0, drop_path_rate, depth)]
        self.blocks = nn.Sequential(
            *[
                Block(
                    dim         = num_features,
                    num_heads   = num_heads,
                    mlp_ratio   = mlp_ratio,
                    qkv_bias    = qkv_bias,
                    drop        = drop_rate,
                    attn_drop   = attn_drop_rate,
                    drop_path   = dpr[i],
                    norm_layer  = norm_layer,
                    act_layer   = act_layer
                )for i in range(depth)
            ]
        )
        self.norm = norm_layer(num_features)
        self.head = nn.Linear(num_features, num_classes) if num_classes > 0 else nn.Identity()

    def forward_features(self, x):
        x = self.patch_embed(x)
        cls_token = self.cls_token.expand(x.shape[0], -1, -1)
        x = torch.cat((cls_token, x), dim=1)

        cls_token_pe = self.pos_embed[:, 0:1, :]
        img_token_pe = self.pos_embed[:, 1: , :]

        img_token_pe = img_token_pe.view(1, *self.old_feature_shape, -1).permute(0, 3, 1, 2)
        img_token_pe = F.interpolate(img_token_pe, size=self.new_feature_shape, mode='bicubic', align_corners=False)
        img_token_pe = img_token_pe.permute(0, 2, 3, 1).flatten(1, 2)
        pos_embed = torch.cat([cls_token_pe, img_token_pe], dim=1)

        x = self.pos_drop(x + pos_embed)
        x = self.blocks(x)
        x = self.norm(x)
        return x[:, 0]

    def forward(self, x):
        x = self.forward_features(x)
        x = self.head(x)
        return x

    def freeze_backbone(self):
        backbone = [self.patch_embed, self.cls_token, self.pos_embed, self.pos_drop, self.blocks[:8]]
        for module in backbone:
            try:
                for param in module.parameters():
                    param.requires_grad = False
            except:
                module.requires_grad = False

    def Unfreeze_backbone(self):
        backbone = [self.patch_embed, self.cls_token, self.pos_embed, self.pos_drop, self.blocks[:8]]
        for module in backbone:
            try:
                for param in module.parameters():
                    param.requires_grad = True
            except:
                module.requires_grad = True


def vit(input_shape=[224, 224], pretrained=False, num_classes=1000):
    model = VisionTransformer(input_shape)
    if pretrained:
        model.load_state_dict(torch.load("model_data/vit-patch_16.pth"))

    if num_classes!=1000:
        model.head = nn.Linear(model.num_features, num_classes)
    return model

参考：Vision Transformer详解

神经网络学习小记录67——Pytorch版 Vision Transformer（VIT）模型的复现详解

"未来"的经典之作ViT：transformer is all you need!

全网最强ViT (Vision Transformer)原理及代码解析

详解Transformer中Self-Attention以及Multi-Head Attention
