头发渲染：原理与实现

版权声明

• 本文为“优梦创客”原创文章，您可以自由转载，但必须加入完整的版权声明
• 文章内容不得删减、修改、演绎
• 本文视频版本：见文末

---

头发渲染与毛发渲染

• 头发渲染与毛发渲染使用不同的技术
• 头发渲染通常使用插片技术
• 插片技术将头发建模为多个四边形面片
• 这些面片用于渲染头发的外观
• 例如，在《神秘海域4》中，主角的头发使用插片技术渲染
• 黑悟空的头发也是基于此技术

插片技术的具体实现

• 在制作头发模型时，首先将其制作成多个四边形面片
• 这些面片构成了头发的整体形态
• 头发的渲染效果是在这些四边形面片上实现的

头发渲染中的各向异性高光

---

各向异性的概念

• 头发具有各向异性的特性
• 各向异性指的是高光的反射方向不统一
• 举例：球体渲染中的高光与灯光方向和视角方向的夹角有关
• 夹角越小，高光越亮；夹角越大，高光越暗
• 每个物体表面的方向不同，高光集中在一个小区域
• 头发的高光则不具备这种统一的反射方向

头发的各向异性高光

• 头发的高光是锯齿状的
• 高光在不同方向上的反射是不一样的
• 这使得头发具有独特的光照效果

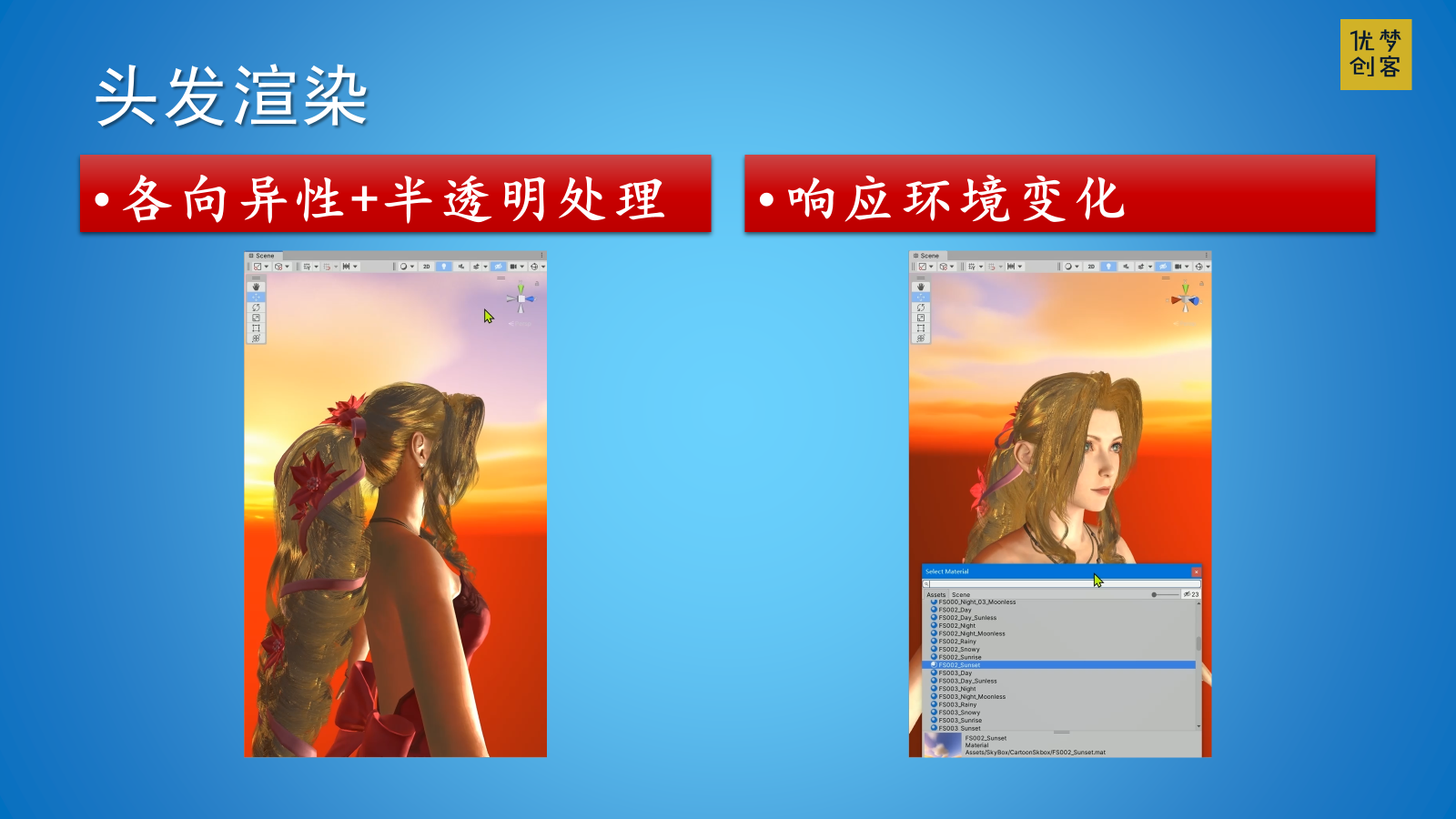

头发渲染中的具体效果展示

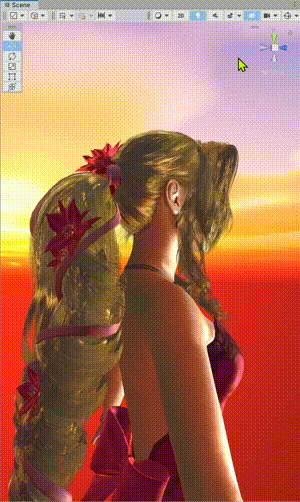

• 以“最终幻想”中的爱丽丝角色为例，展示了头发的各向异性高光
• 头发的高光随视角变化而变化
• 头发丝的反光效果不断扰动，表现出各向异性特征
• 头发具有半透明效果，可以看到面部皮肤透过头发

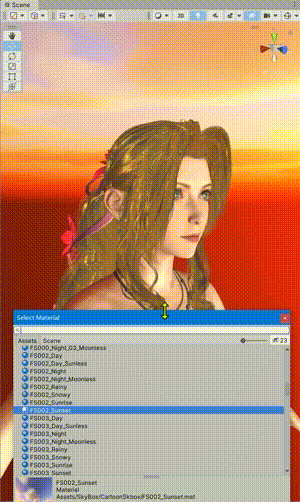

头发的环境响应

• 头发应该响应环境变化，例如不同的光照条件下
• 在夕阳、西下、白天和夜晚等不同光照下，头发的反光效果不同
• 头发在黑色、直长的情况下，反光更加明显
• 不同的光照环境下，头发反光效果差异显著

头发模型的构建与渲染注意事项

---

头发模型的构建

• 头发模型通常由四边形面片构成
• 每一层头发面片按顺序叠加，从上至下排列
• 美术工作流中，美术同学负责构建头发模型
• 技术美术需要理解美术工作流，确保效果的实现

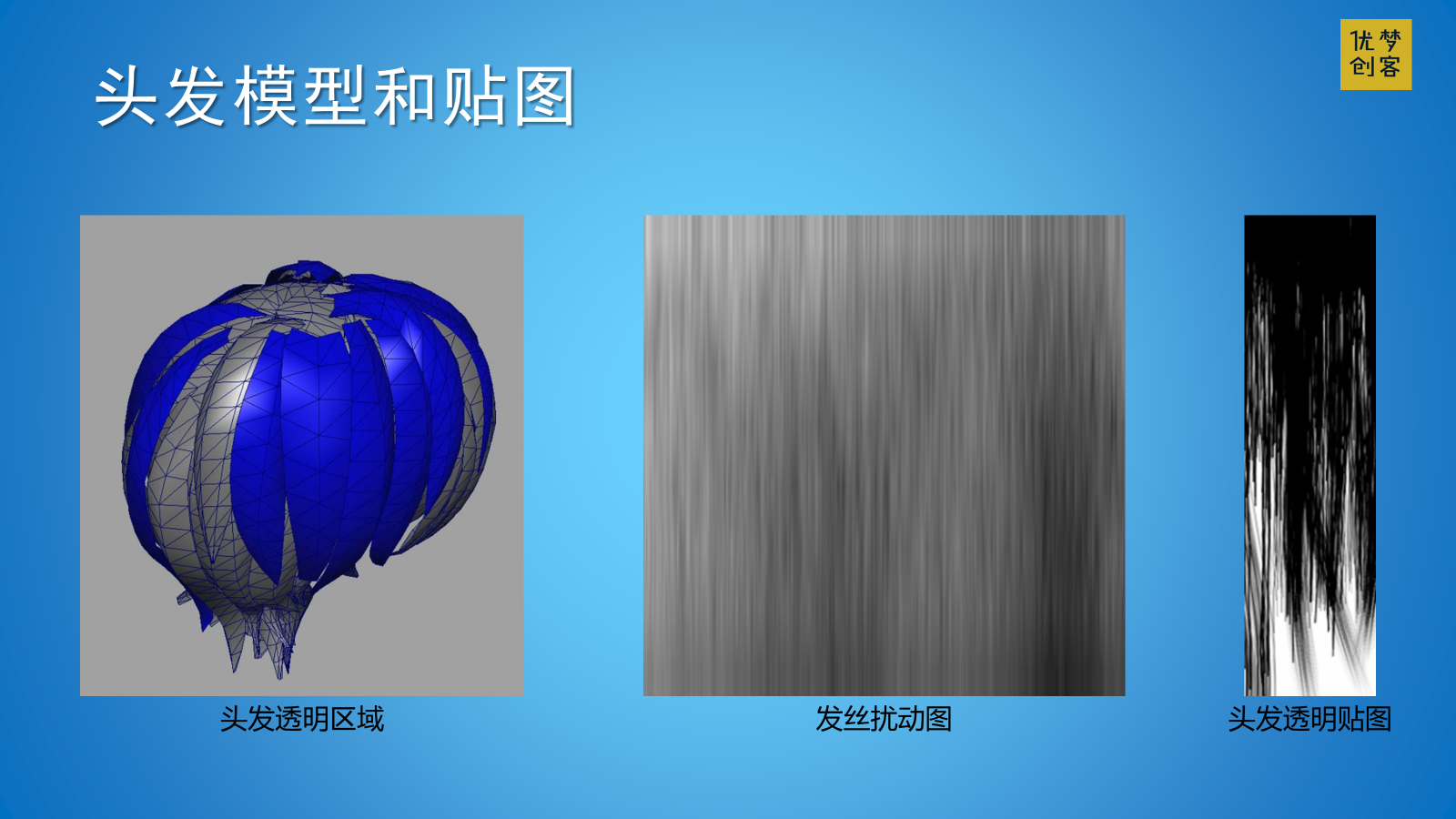

头发模型的透明与不透明区域

• 头发模型分为两部分：不透明区域和透明区域
• 不透明区域呈灰色，透明区域呈蓝色
• 需要分别处理透明区域和不透明区域
• 透明区域需要贴上头发的透明贴图，以展示丝状效果

透明头发贴图的应用问题

• 透明贴图可能会导致渲染错误
• 错误现象包括不透明头发覆盖透明头发
• 渲染时可能出现锯齿状效果，影响质量
• 这些是头发渲染中常见的问题，需在处理时注意

头发渲染处理方法

---

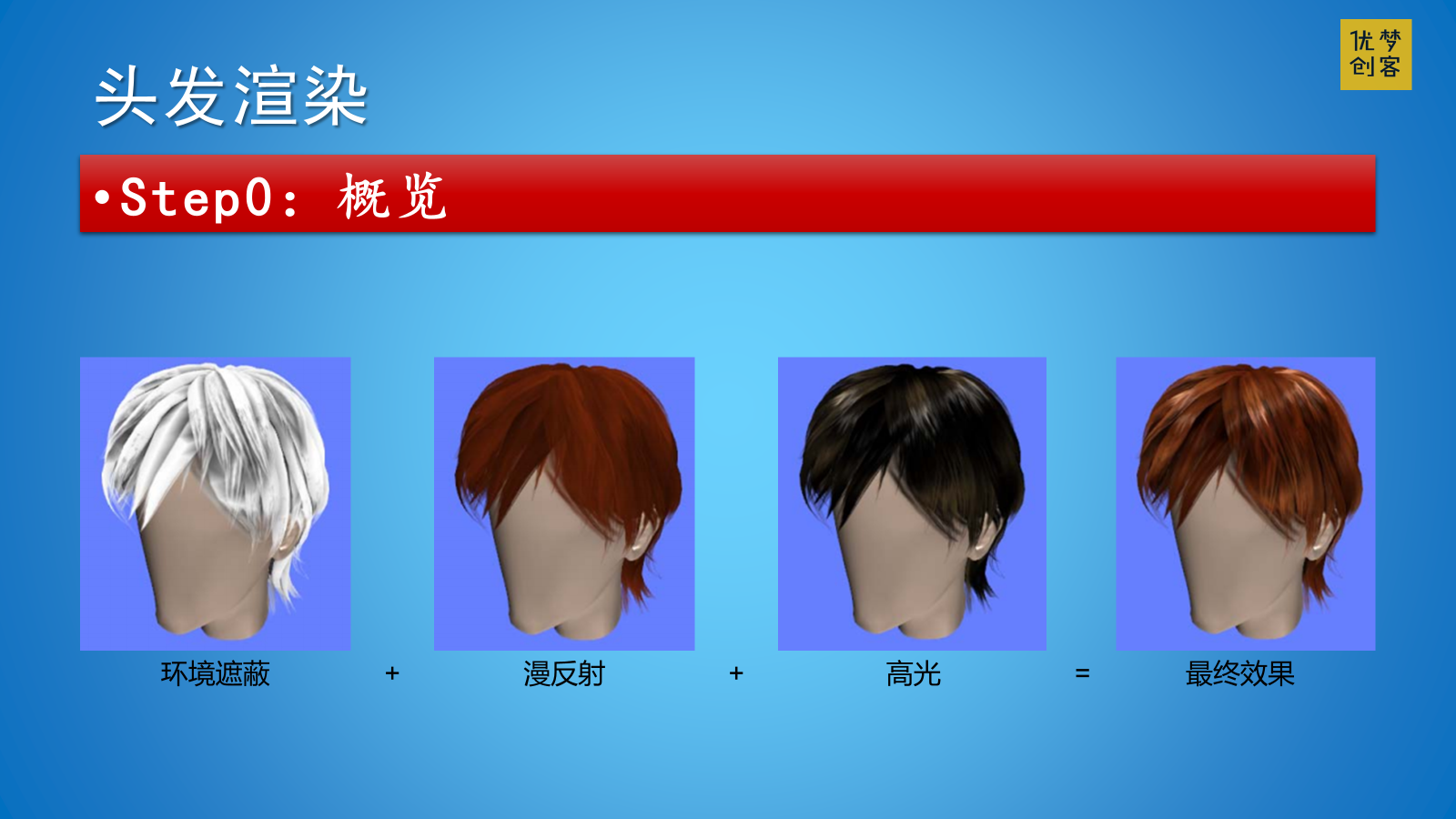

头发颜色渲染

• 头发渲染分为两部分：颜色效果和透明度处理
• 头发颜色渲染的构成主要基于多层结构
• 较厚的头发部分会被表层的头发所遮挡
• 需要实现环境遮蔽效果，模拟头发的层次感

漫反射光照与高光

• 头发受到光线漫反射的影响，需实现漫反射光照
• 头发的高光为各向异性高光，而非简单的圆形高光
• 各向异性高光的效果呈现为zigzag（锯齿状）形式
• 这种效果与头发的自然结构相符合，不能简单地用圆形高光代替

各项异性高光的实现

---

头发高光的物理特点

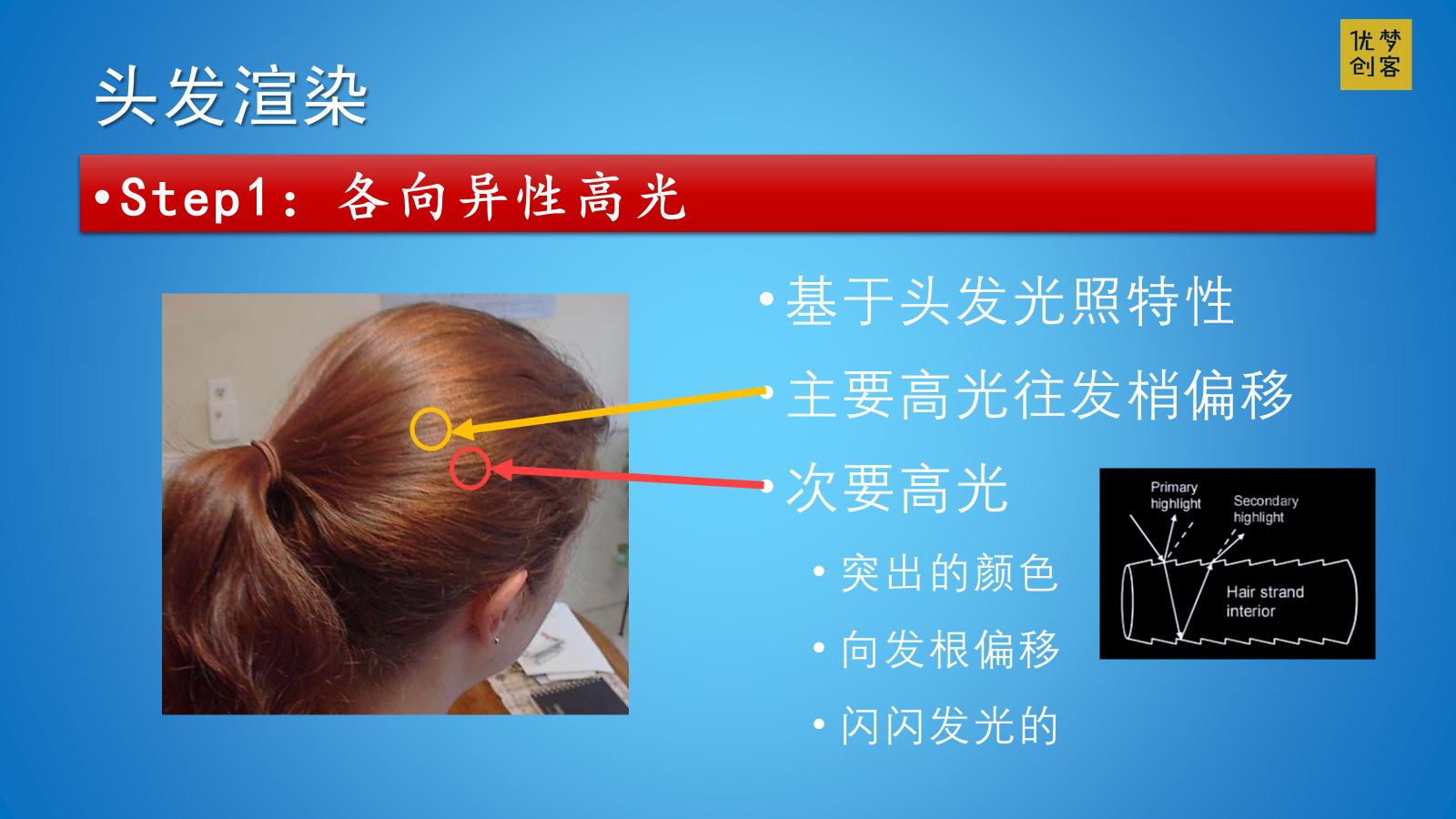

• 头发的高光由两层构成：主要高光和次要高光
• 主要高光呈现为发白的高光，通常出现在头发的表面
• 次要高光则呈现为深色调，如红色或黄色
• 主要高光的反光方向偏向发梢
• 次要高光的反光方向偏向发根

次要高光的闪光效果

• 次要高光通常带有闪烁的效果，这种效果在特定部分会更加明显
• 闪光效果是为了增加头发的光泽感和动态感

渲染各向异性高光的两种模型

---

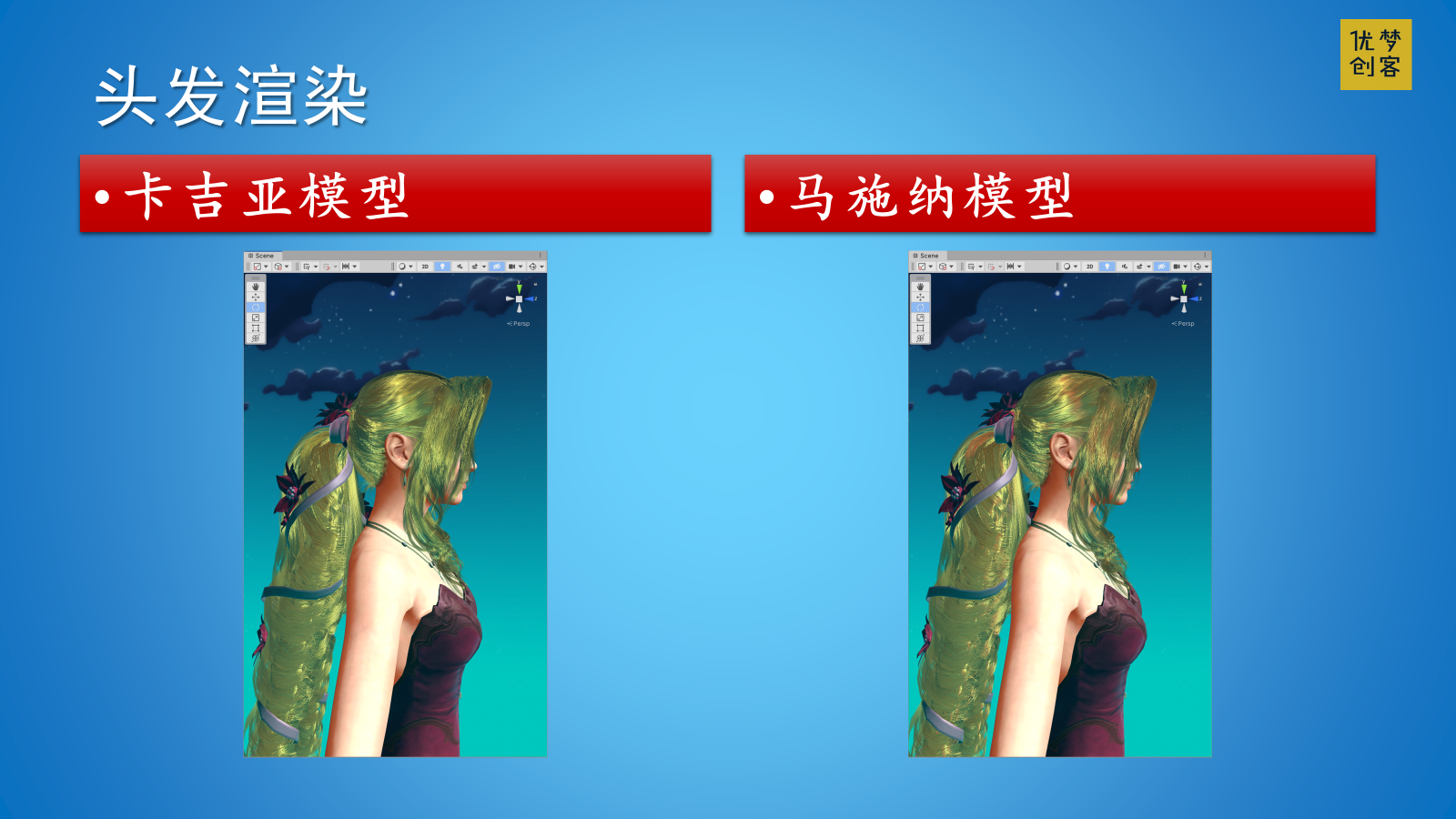

卡吉亚模型

• 卡吉亚模型用于渲染头发的高光效果，但渲染结果较为单薄
• 该模型生成的高光反射较为简单，只有单一的黄色反射
• 这是网上常用的头发渲染方案

马施纳模型

• 马施纳模型比卡吉亚模型更加精细，能够渲染出更真实的高光效果
• 该模型能够产生主要高光的黄色反射以及次要高光的红色反射
• 这种模型可以提供更丰富的光照效果，提升渲染精度

头发的透明排序

---

半透明渲染的问题

• 头发的半透明渲染可能会遇到遮挡问题
• 不透明的头发可能会遮挡住半透明的表面头发面片
• 透明排序是半透明头发渲染中的关键问题

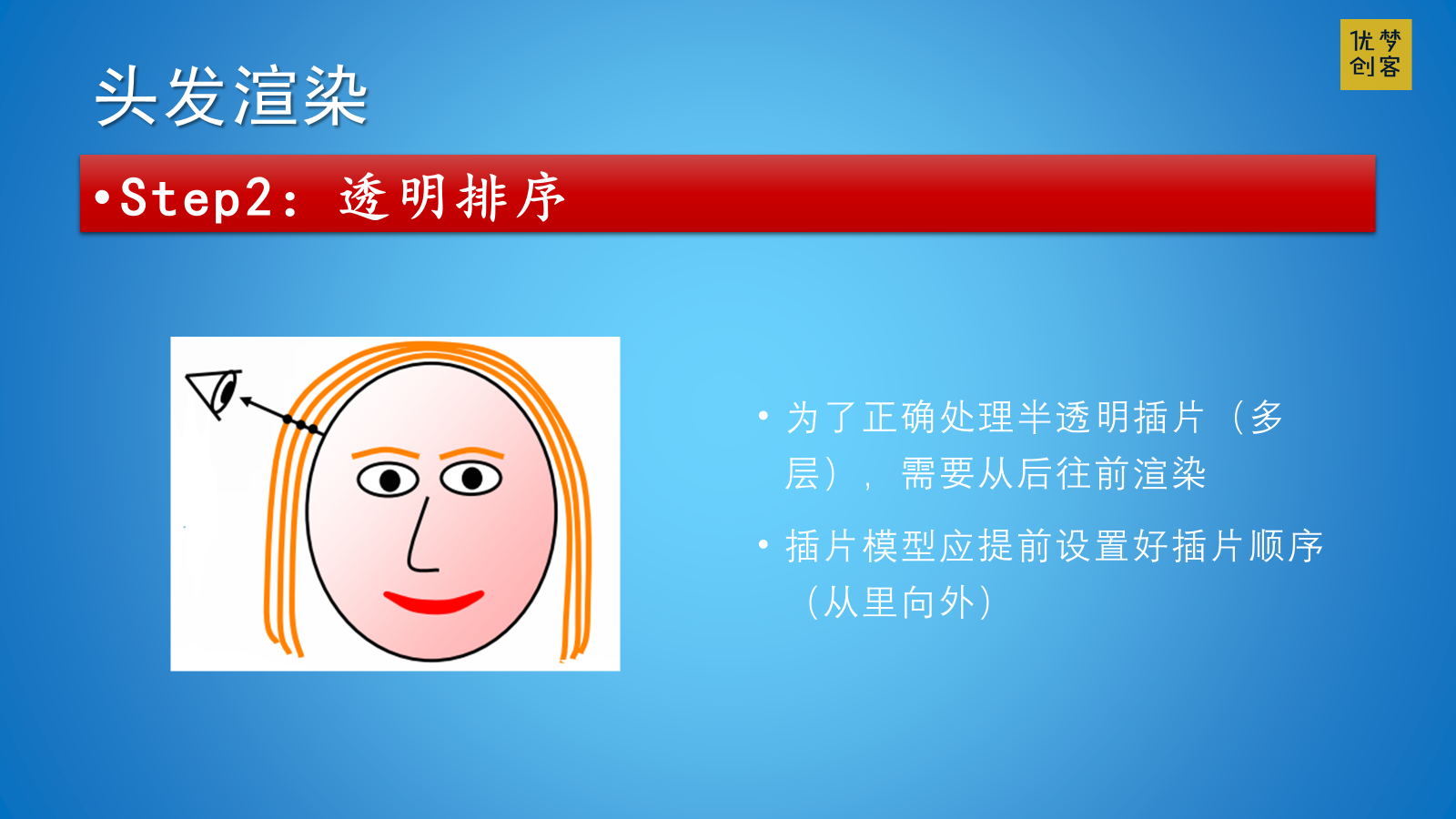

实现正确的透明排序

• 为了正确处理头发的透明排序，需要将头发分层渲染
• 头发应当从最里层往外渲染，以避免不透明部分遮挡透明部分
• 在模型制作时，确保头发从内到外的渲染顺序
• 这一细节将在后续进一步讲解

从后往前渲染的实现

---

渲染过程的步骤

• 渲染过程需要分成多个Pass来处理头发的不同层次
• 头发的渲染顺序是从最里层到最外层

渲染的Pass顺序

• 第一个Pass：渲染头发的不透明部分
• 第二个Pass：渲染头发背面的半透明部分
• 第三个Pass：渲染头发的正面半透明部分

具体示例

• 在渲染马尾时，首先渲染马尾的不透明部分
• 接着渲染马尾背面的半透明部分
• 最后渲染马尾的正面半透明部分
• 同样的过程也适用于刘海的渲染

总结

• 不论是马尾还是刘海，都需要分三遍渲染：不透明部分、背面半透明部分、正面半透明部分
• 该原理是为了解决透明排序问题，确保头发层次渲染正确

透明排序在程序层面的实现

注意：本节内容是“头发渲染”的难点，文字表现力较弱，欢迎移步文末，观看本文视频版本

---

渲染步骤概述

为了确保头发透明部分的正确渲染，需要分为多个Pass，确保每一层头发从里到外正确渲染

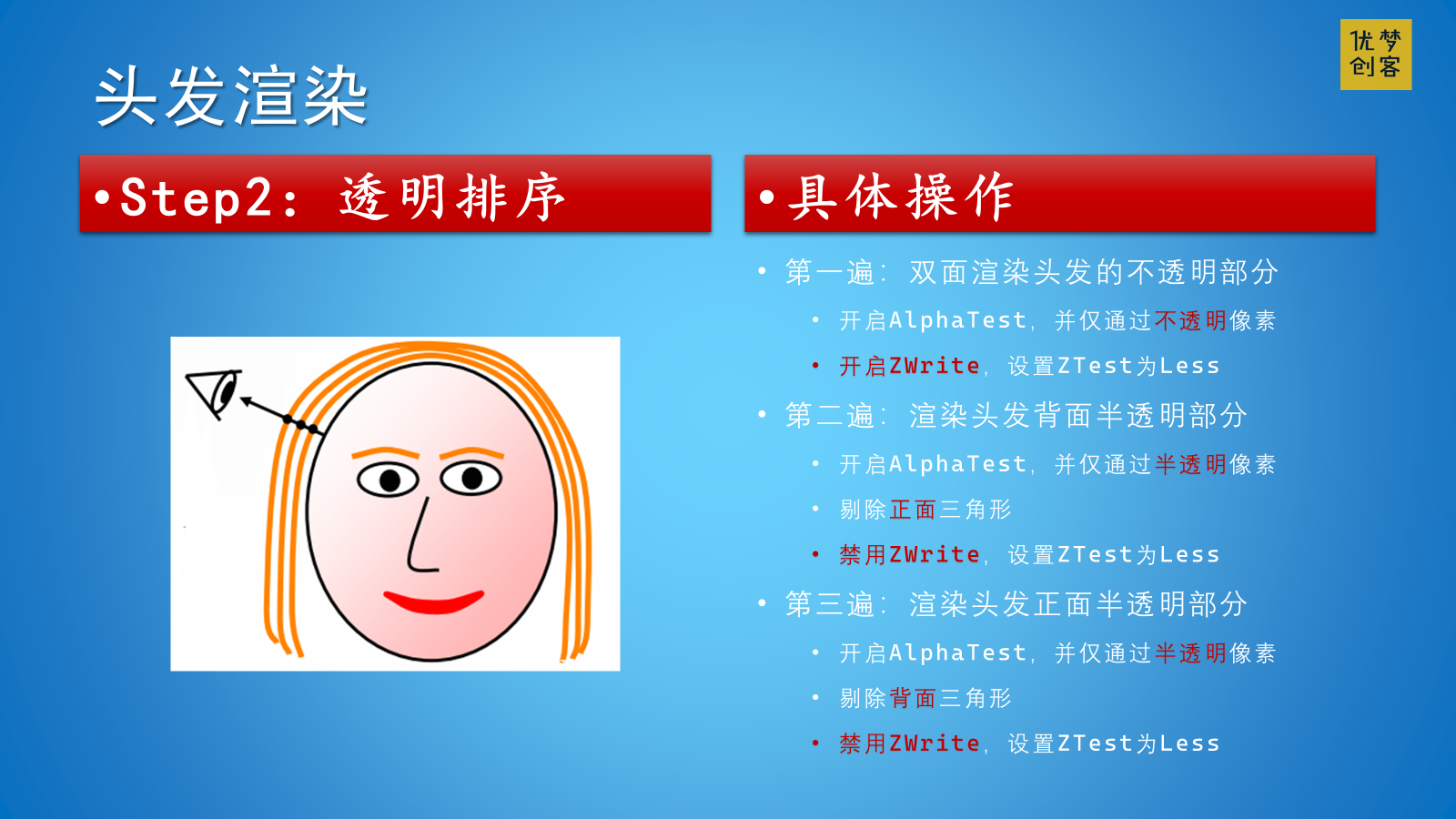

第一步：渲染底层的不透明部分

1. 开启双面渲染：确保不透明部分的头发正面和背面都被渲染
2. 透明度测试：使用透明贴图来区分不透明和透明部分，只有透明度高于某个阈值（例如0.8）时才进行渲染
3. 开启深度写入：对于不透明部分，保持深度写入（z-write）开启

第二步：渲染背面的半透明部分

1. 剔除正面三角形：通过开启剔除正面三角形的设置，确保只渲染半透明部分的背面
2. 关闭深度写入：在渲染背面半透明部分时关闭深度写入，确保正确的颜色混合

第三步：渲染正面的半透明部分

1. 剔除背面三角形：在渲染正面半透明部分时剔除背面的三角形，只渲染正面的头发

---

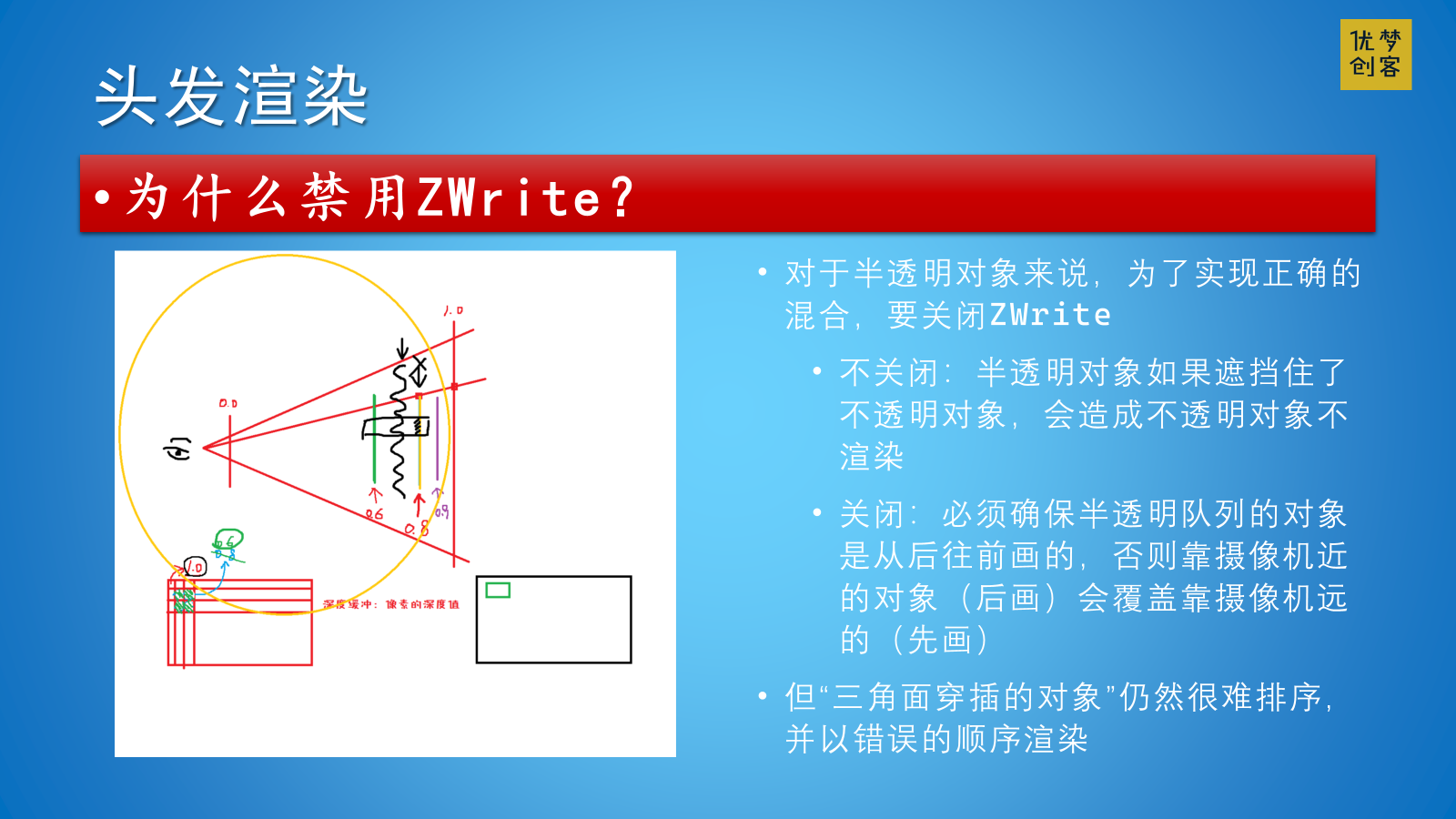

禁用 Z-Write 的原因

在渲染半透明对象时，如果不禁用 Z-Write，前面的半透明物体会遮挡后面的不透明物体，导致颜色混合错误。禁用 Z-Write 后，GPU会允许前后物体的颜色混合。

具体原因

• 未禁用 Z-Write：当前面的半透明物体遮挡后面的不透明物体时，前物体的颜色会覆盖后物体，导致混合错误。
• 禁用 Z-Write：允许半透明物体的颜色与后面的物体颜色进行混合，确保正确的视觉效果。

渲染顺序

为了正确进行颜色混合，渲染顺序必须从后到前。渲染错误可能导致不一致的效果，尽管偶尔可能渲染正确。

---

美术层面的注意事项

尽管程序可以确保透明排序的正确性，但仍需美术同学避免头发的三角形面片穿插。穿插可能导致渲染错误，因此美术模型的制作需要确保头发不会发生穿插。

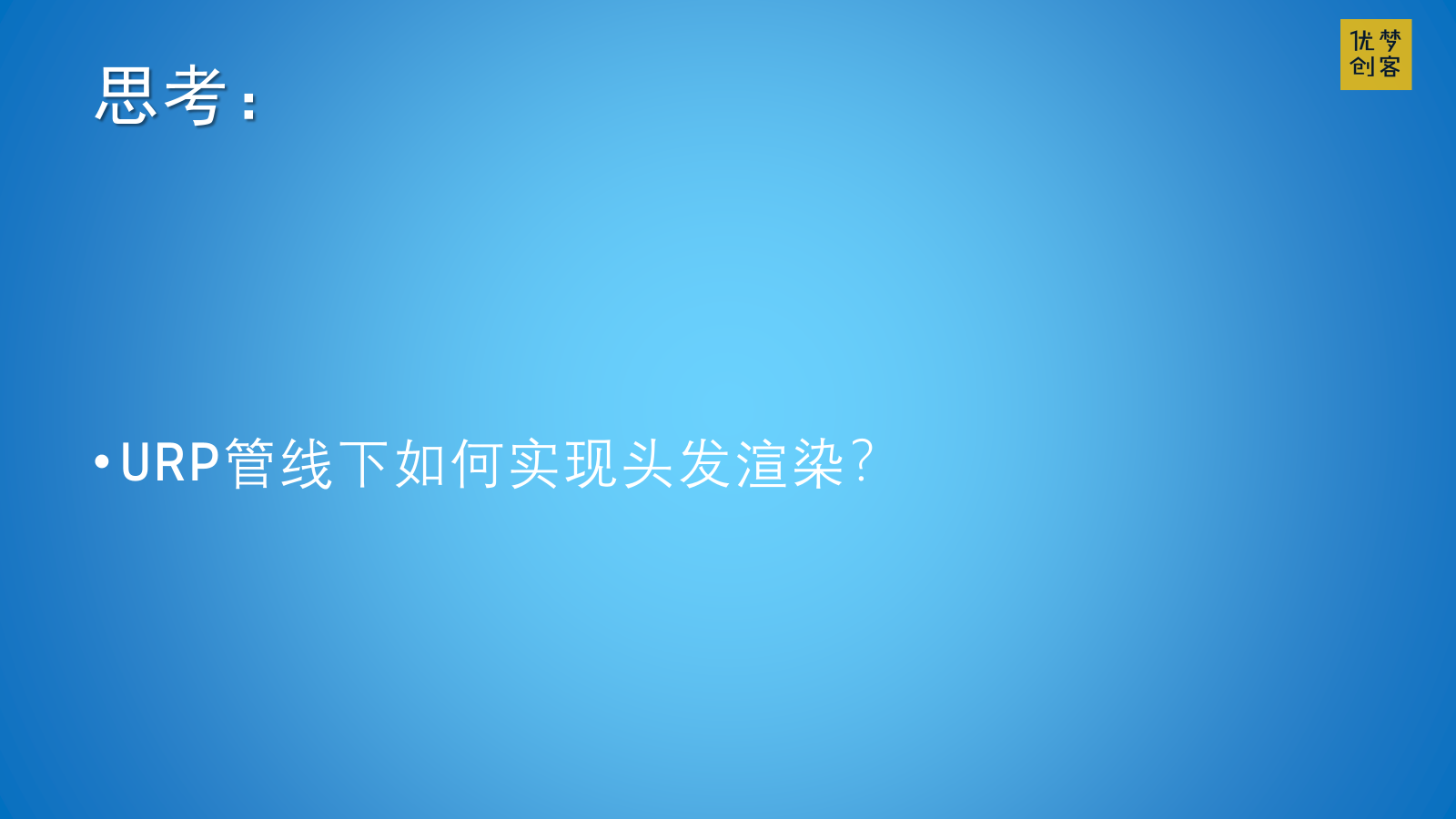

思考题

---

渲染多个 Pass

• 在前面的方案中，我们需要三个 Pass 来进行头发的渲染。
• 这种方式能够很好地分层渲染头发的各个部分。

URP 管线的限制

• 我们知道，在 URP（Universal Render Pipeline）管线中，正常情况下只能在一个 Pass 内进行头发的渲染。

三个 Pass 的渲染实现

• 那么，在这种情况下，我们如何在 URP 中进行三个 Pass 的渲染？
• 关键问题在于如何跨越 URP 管线的限制，达到多 Pass 渲染的效果。

渲染状态的设置

• 这三个 Pass 中需要设置不同的渲染状态。
• 如何在每个 Pass 中正确设置这些状态呢？

思考和探索

• 小伙伴们可以思考一下，在 URP 管线下，如何实现头发的渲染，解决这些问题。

透明渲染中的性能问题

---

透明排序问题

头发的正面与背面渲染

• 在头发渲染时，我们通常会将头发的正面和背面都进行渲染
• 然而，头发的背面大部分情况下是被遮挡的，只有一小部分背面能够被眼睛看见
• 被遮挡的部分头发实际上是不可见的，但由于采用了半透明渲染，这些部分并没有被剔除

渲染开销的浪费

• 即使某些头发部分不可见，它们仍然被渲染
• 这种做法浪费了渲染开销，因为靠近摄像机的头发无法遮挡远离摄像机的部分
• 导致了不必要的渲染开销，影响渲染效率

如何避免无效渲染

• 避免这种无效渲染是我们必须考虑的第一个问题

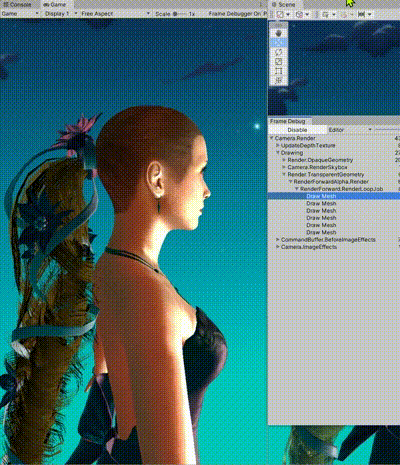

多 Pass 渲染的开销

内置管线的多 Pass 渲染问题

• 在头发渲染过程中，通常包含不透明的 Pass 和半透明的 Pass
• 在内置管线下进行多 Pass 渲染时，会导致合批打断，这是一个严重的性能问题
• 当每个角色都有多层头发时，开销会变得相当大

SRP 管线下的开销

• 在 URP 或 HDRP 等 SRP 管线下，尽管不会有合批打断的问题，但仍然会无形中增加额外的两个 Pass
• 如何解决这一问题是我们需要进一步探讨的

Early Z 优化无法开启

透明测试与 Early Z 的冲突

• 显卡有一种机制可以判断前面的头发是否遮挡住后面的头发，避免不必要的渲染
• 然而，由于开启了透明测试，这一机制无法启用
• 在透明渲染时，透明测试会在 Shader 代码中进行，但这与提前剔除不可见头发的优化互相冲突

提前剔除不可见头发的优化问题

• 由于透明测试的存在，显卡无法提前剔除不可见的头发，因此无法启用 Early Z 优化
• 这种优化通常是显卡自动开启的，但在透明渲染中被禁用了
• 结果是不可见的半透明像素仍然被渲染，导致了额外的渲染开销

渲染优化与技术实现

---

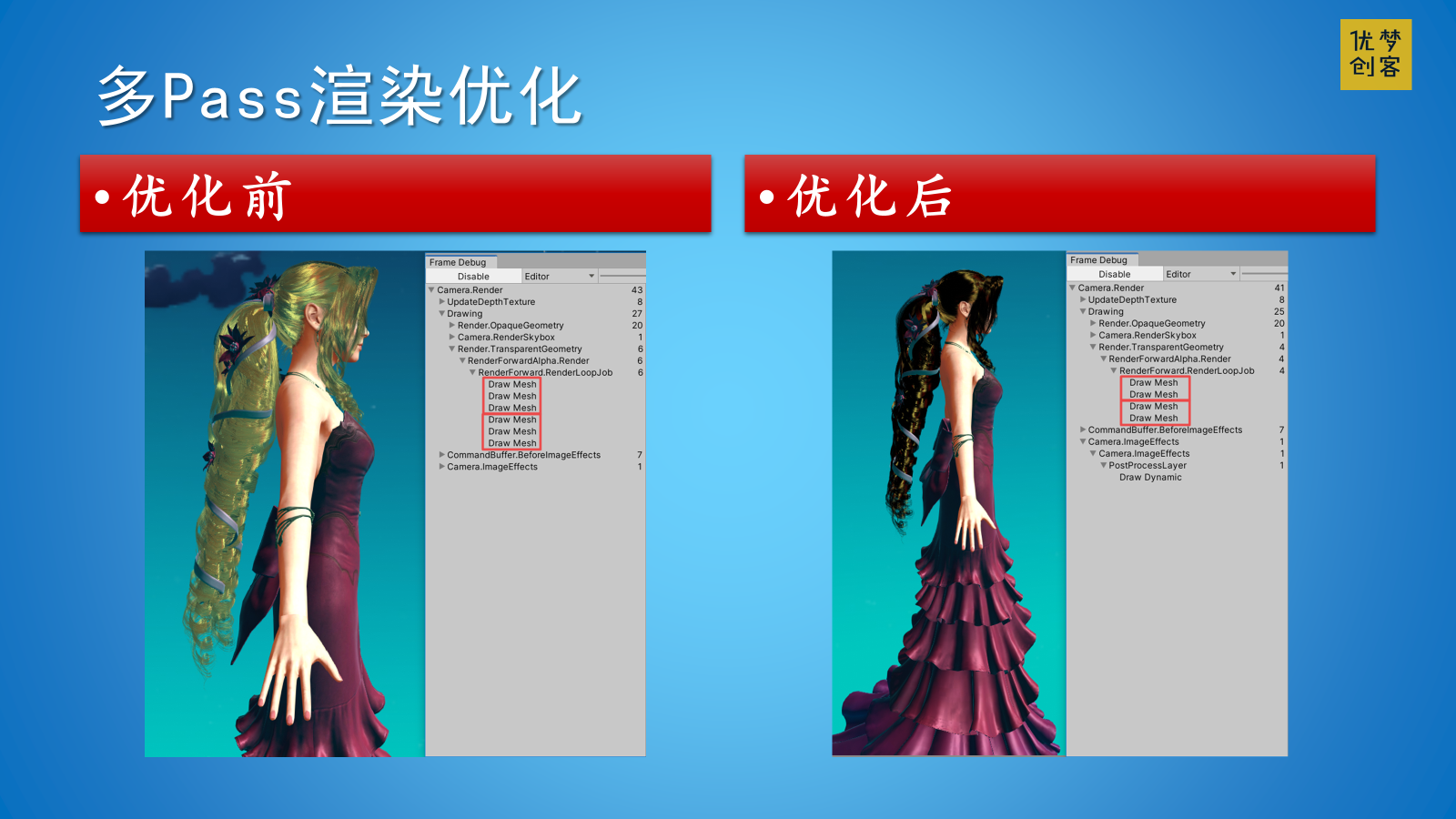

渲染 Pass 开销优化

优化前

• 在优化前，马尾和刘海的渲染每个都需要三个 Pass

优化后

• 优化后，每个马尾和刘海的渲染只需要两个 Pass，从而减少了渲染开销

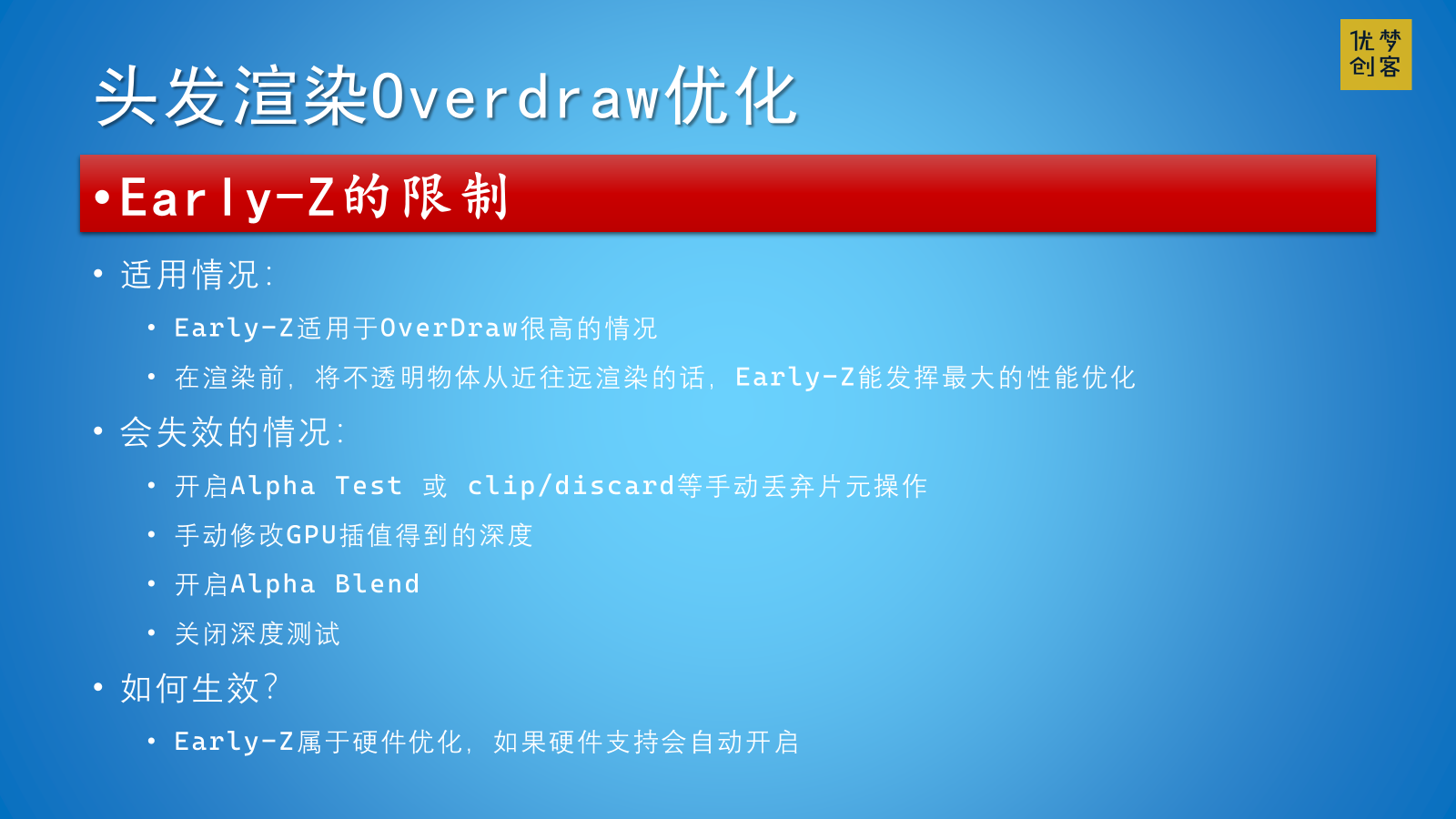

Early Z 限制与 Early Z 优化

Early Z 限制

• 关于 Early Z 的限制，我之前已经提到过，因时间关系在此不再赘述
• 但是，优化后我们可以使 Early Z 生效，提升渲染性能

透明排序优化方案

方案选择

• 另一种优化方式是避免透明排序，但由于这种方法需要较高的性能开销，建议优先选择让 Early Z 生效的方案
• Early Z 优化能在减少渲染开销的同时避免透明排序带来的问题

技术实现与建议

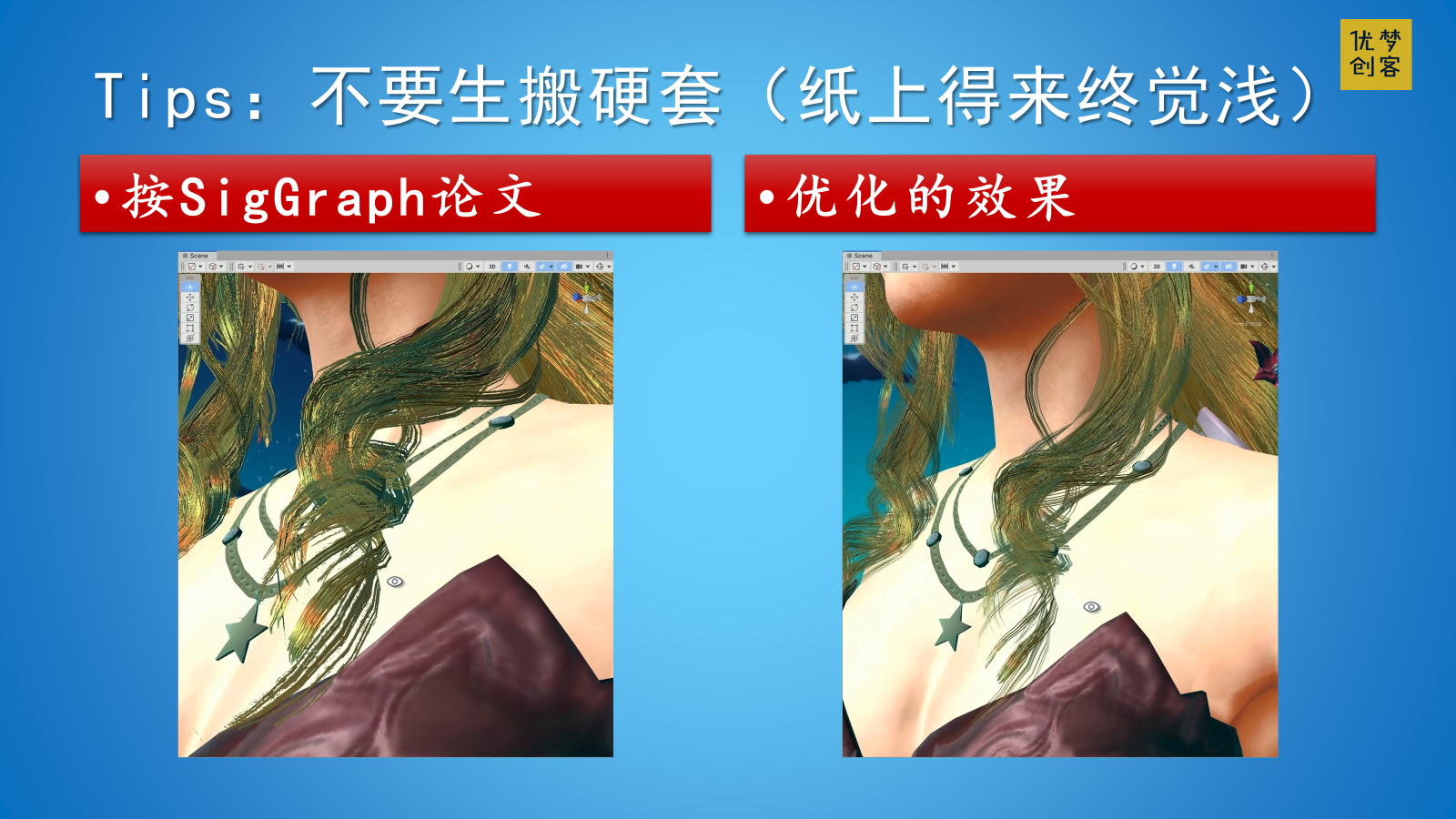

避免照搬论文方案

• 在实现中，不建议完全照搬 SigGraph 论文中的方法
• 如果照搬，渲染结果可能会显得杂乱无章，如同左侧图像中的发丝散乱，效果不理想

优化后的效果

• 通过我们项目中的优化方法，右侧图像中的头发效果更为整齐、自然

项目实践中的应用

• 最终的效果需要在具体的项目实践中落实
• 我们会在 TA 全栈项目中学习这些技巧，帮助大家在项目中实现更好的渲染效果

进阶内容

黑悟空头发渲染

• 黑悟空的头发也可以采用我们项目中的方案进行渲染，调整头发颜色、主要和次要高光、发光区域等

数字人渲染进阶

• 更多关于头发、眼睛、皮肤和服装的渲染内容，可以参考我们的 “TA 全栈项目”的数字人专题，具体请参考文末

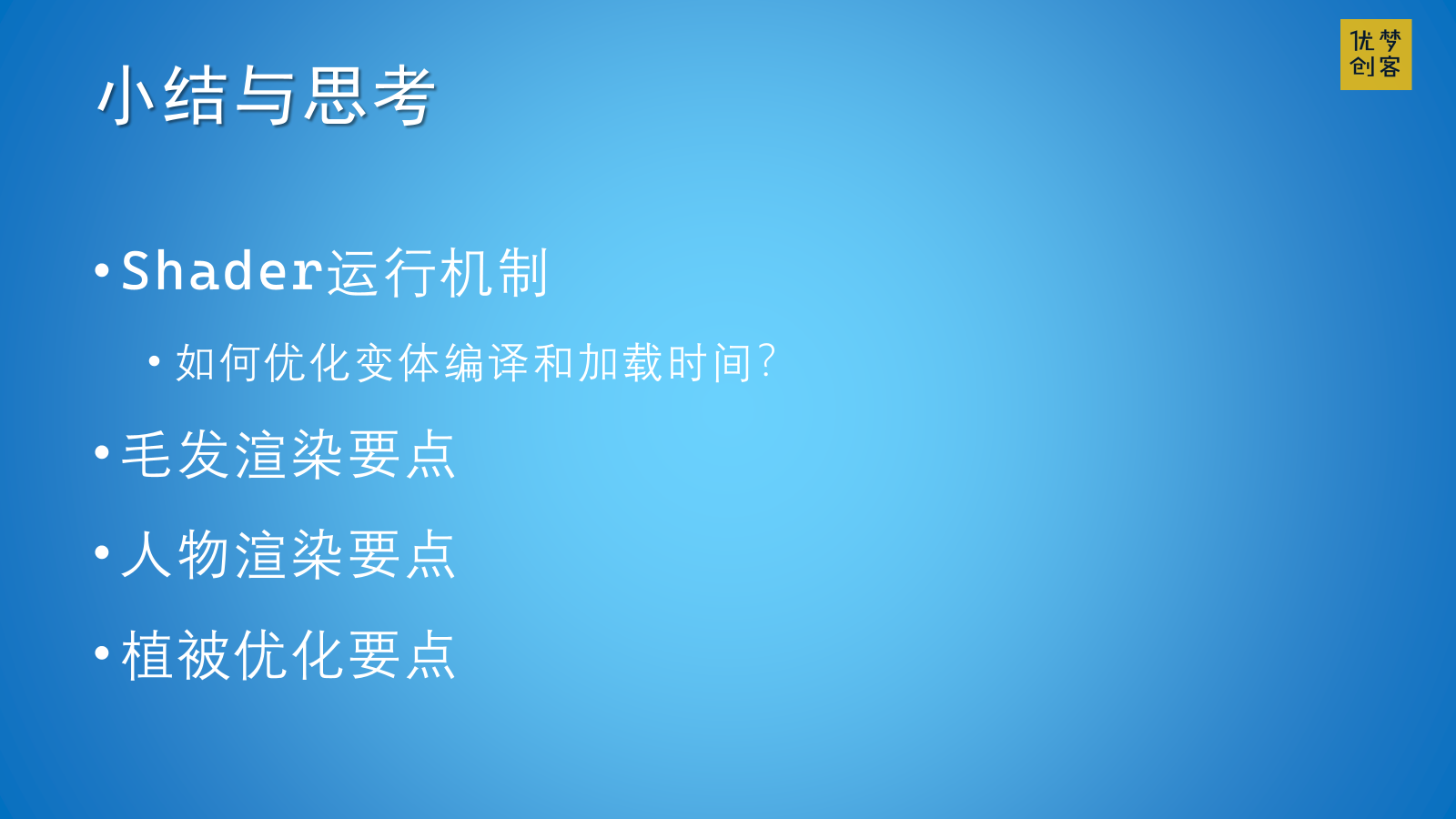

小结与思考

参考

• 完整视频请点击本链接观看：https://www.bilibili.com/video/BV1BNUSYYEtu
• 技术交流请加本人v：alice17173
