电路笔记 :三极管+自激振荡电路笔记 电弧打火机

三极管相关

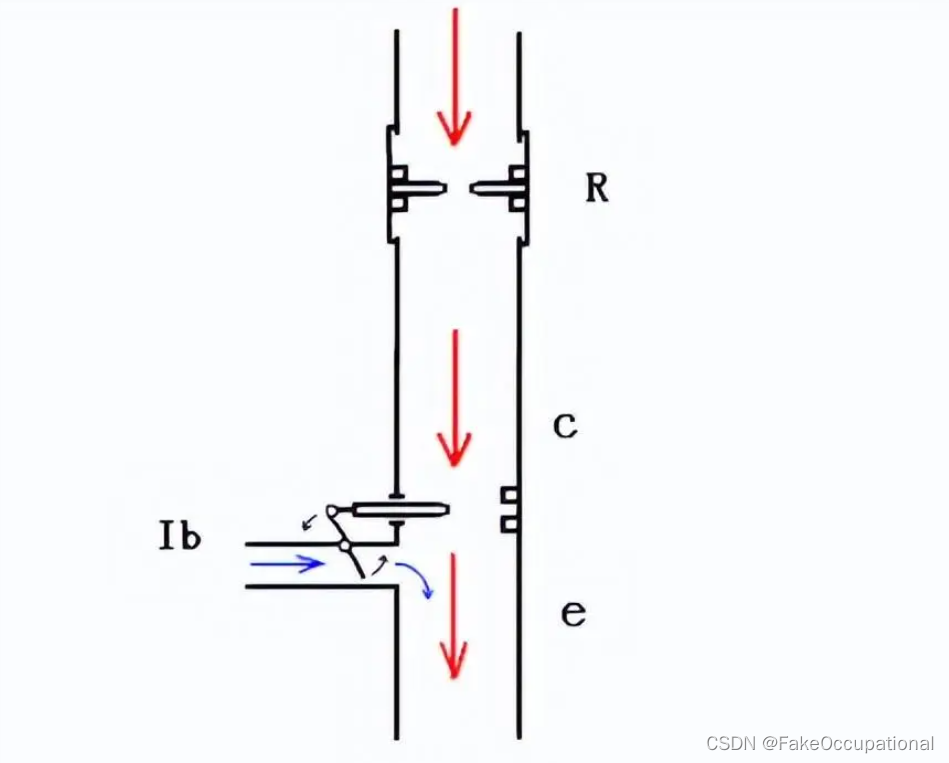

• 三极管的形象描述


二极管

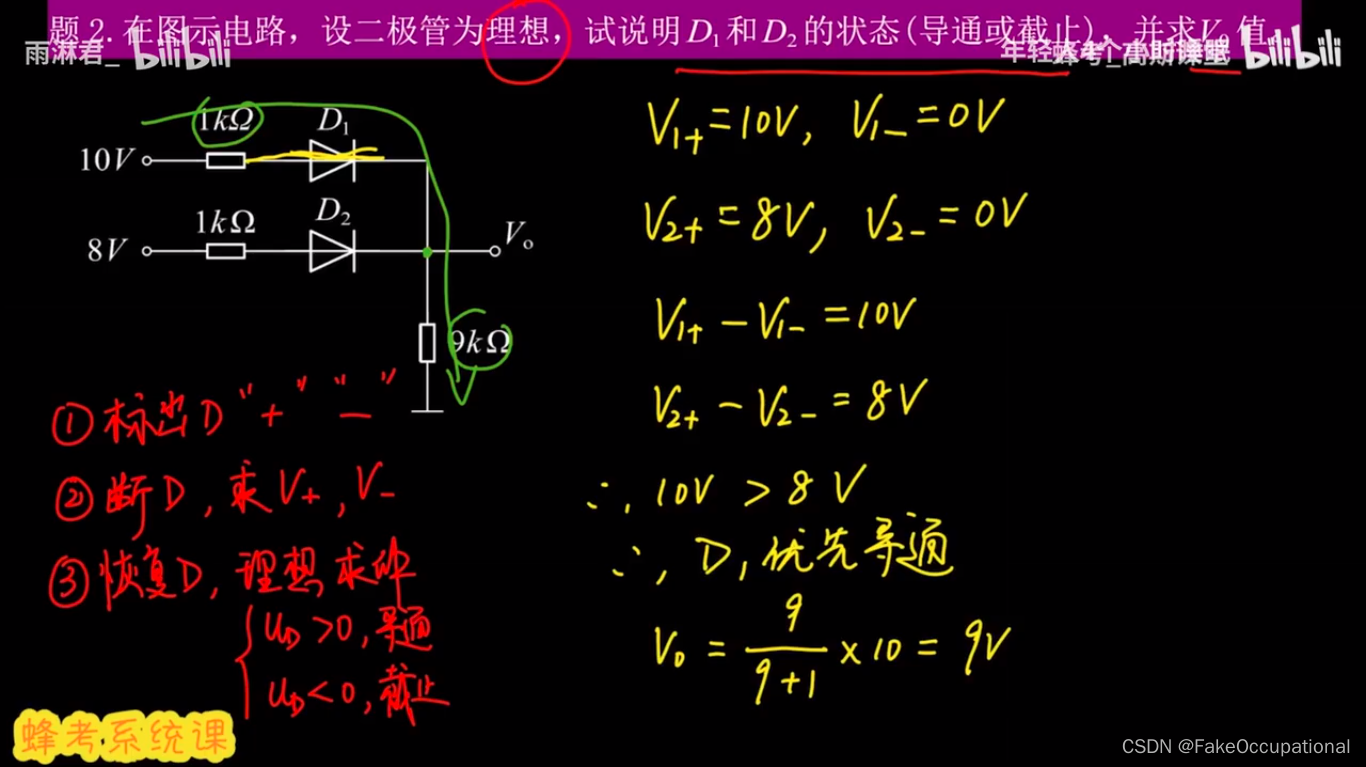

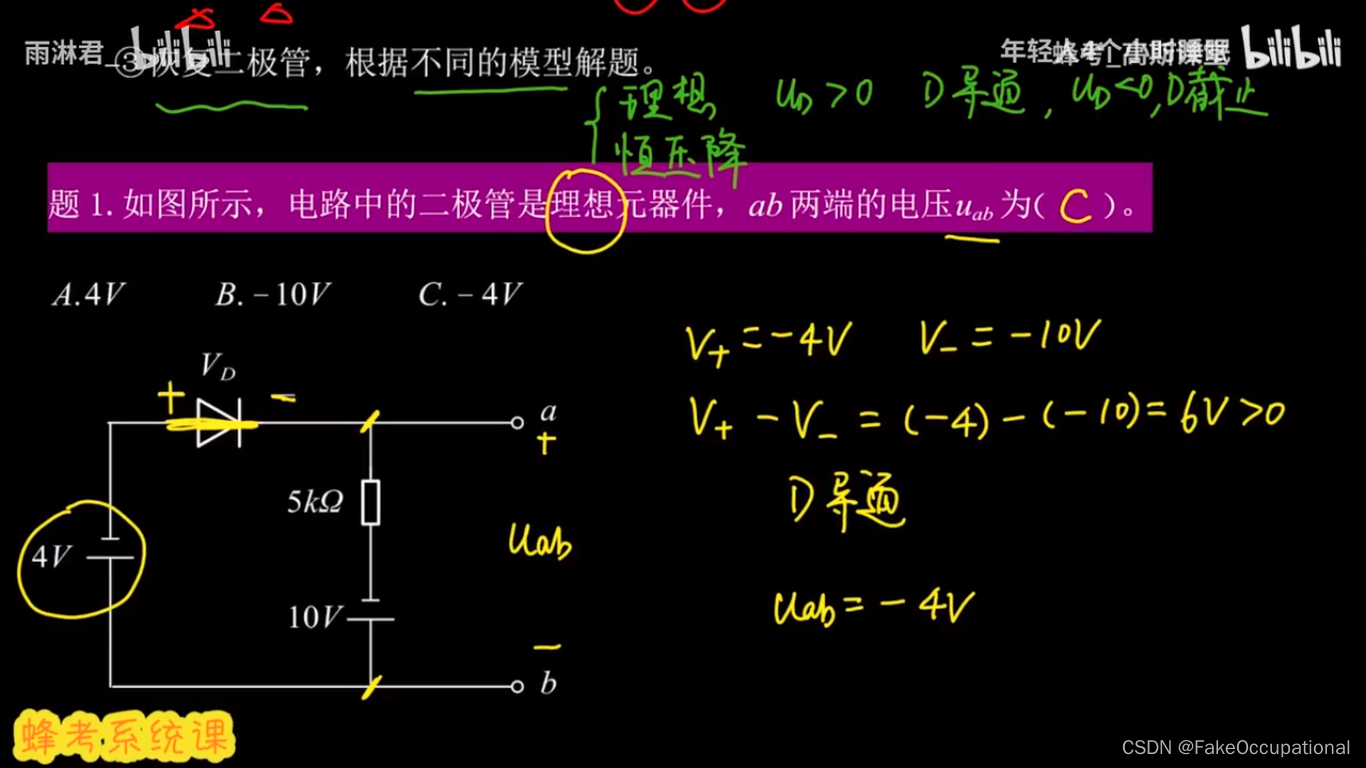

简单求解（理想）

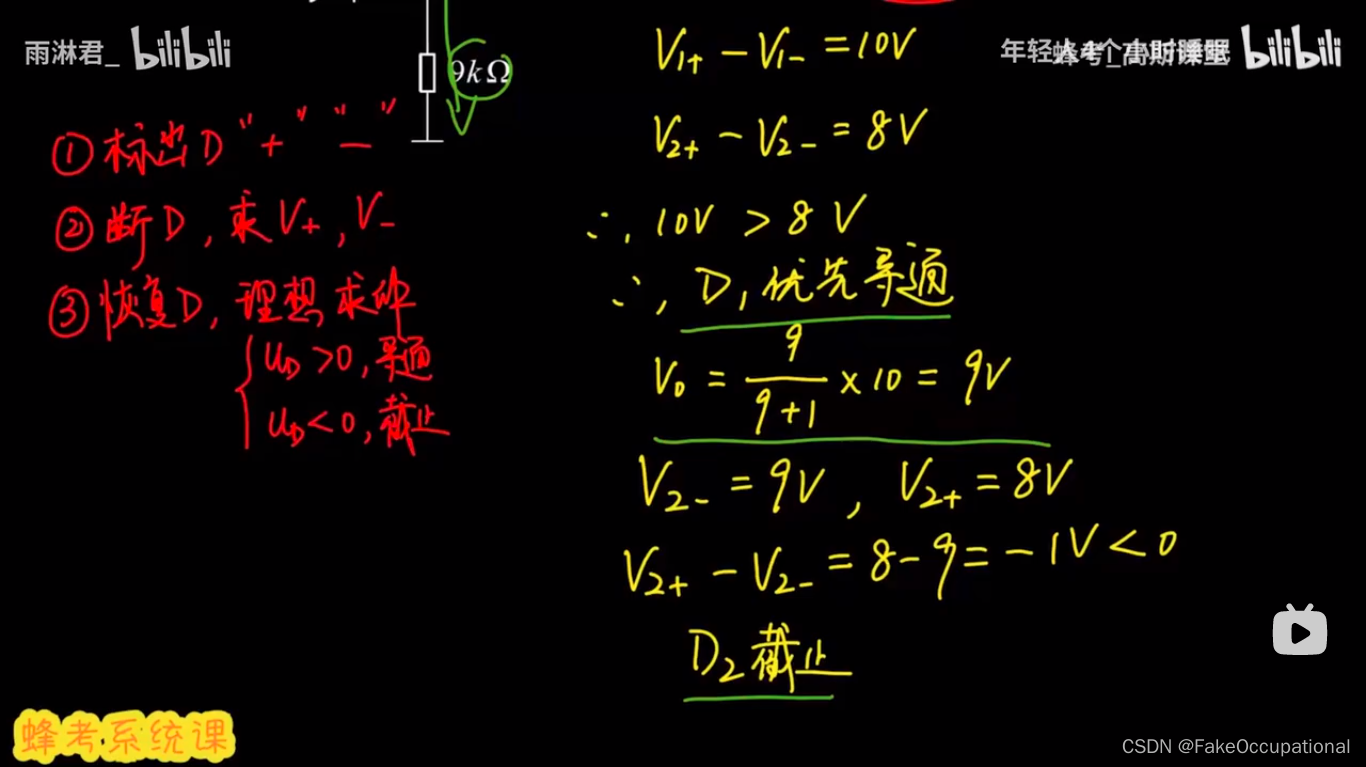

优先导通（理想）

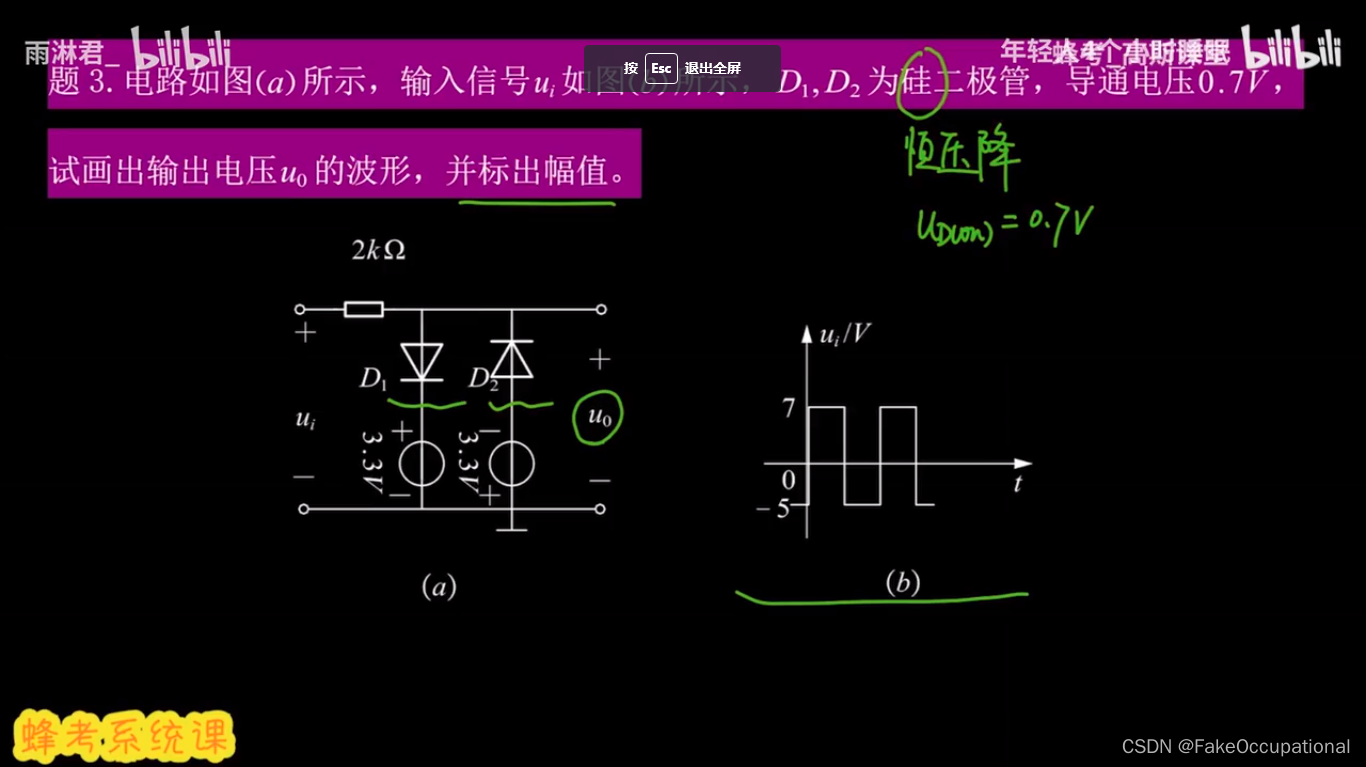

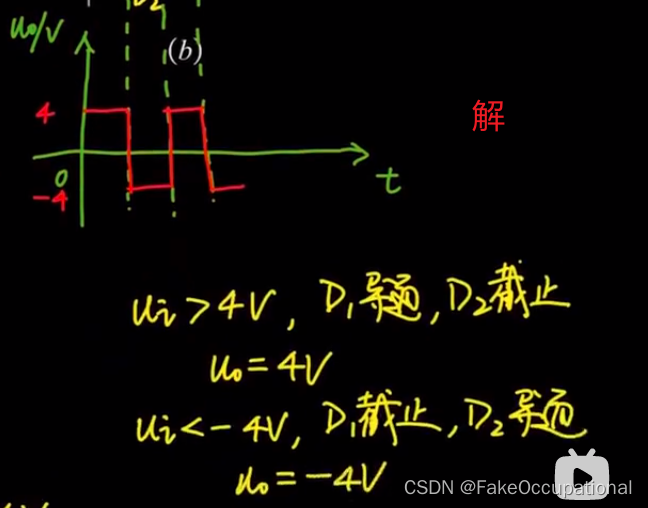

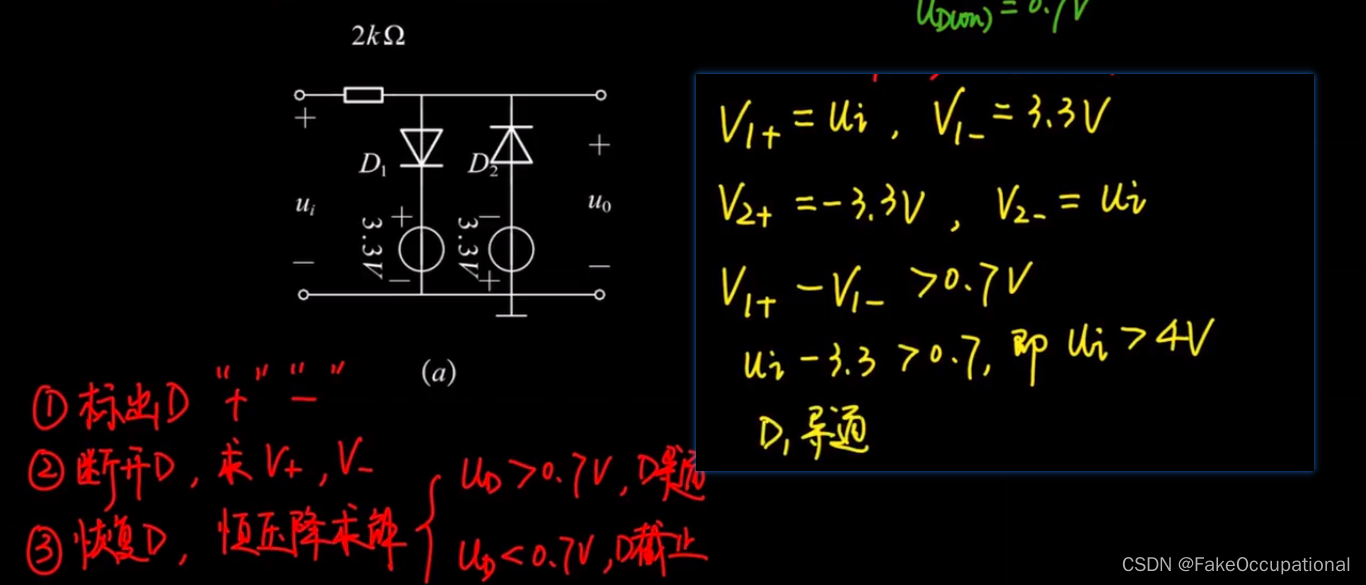

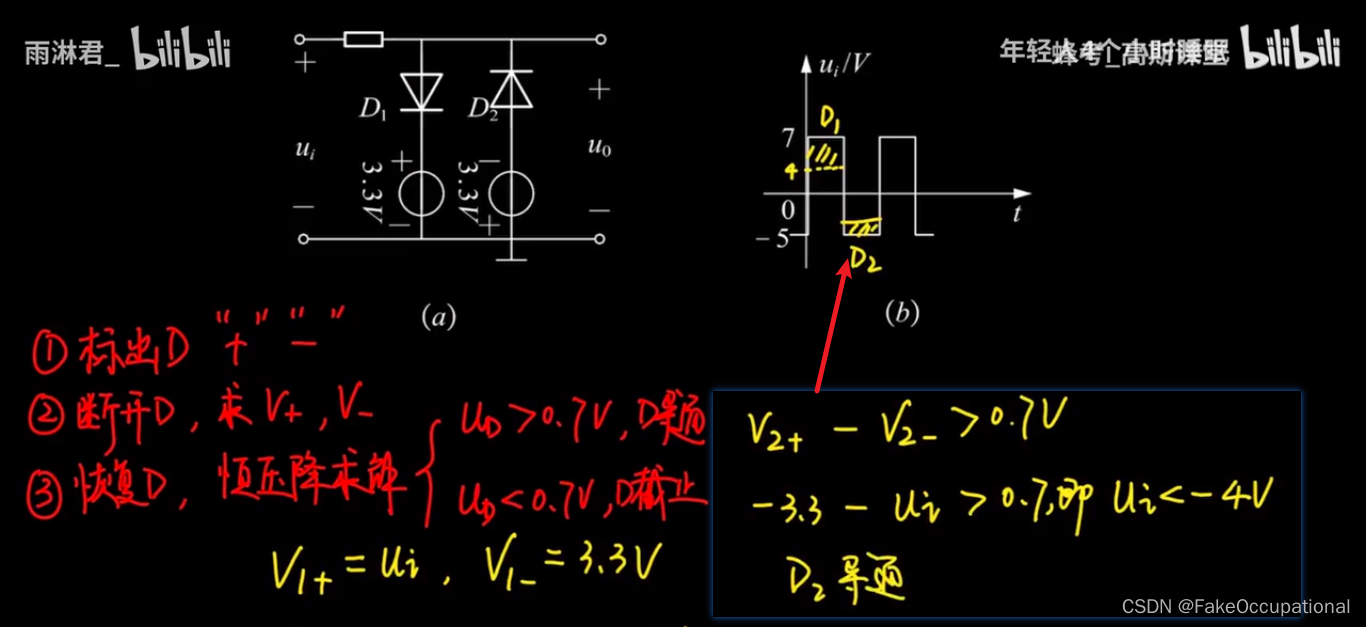

恒压降

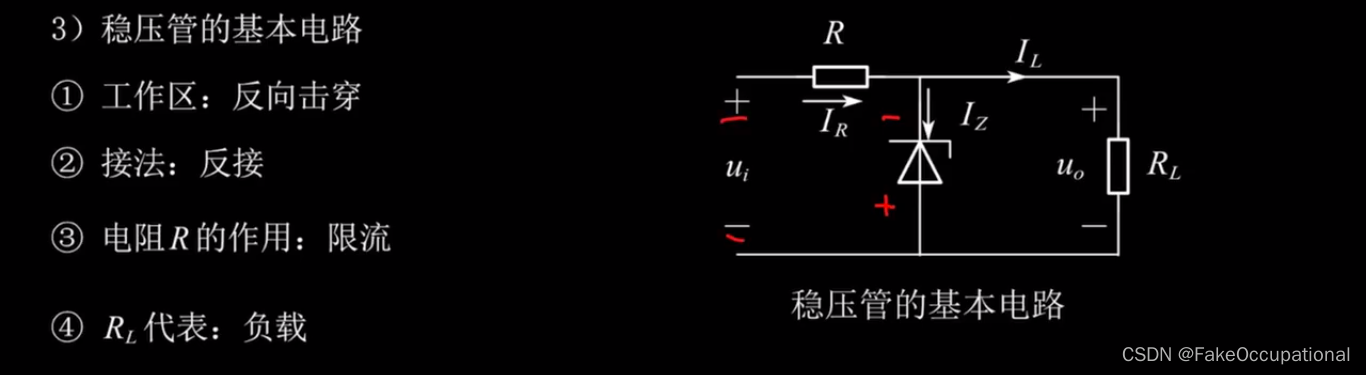

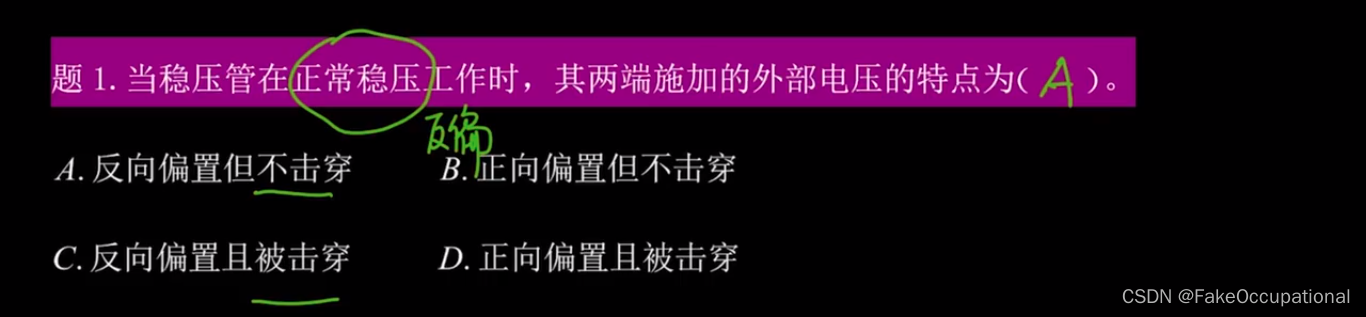

稳压管（二极管plus）

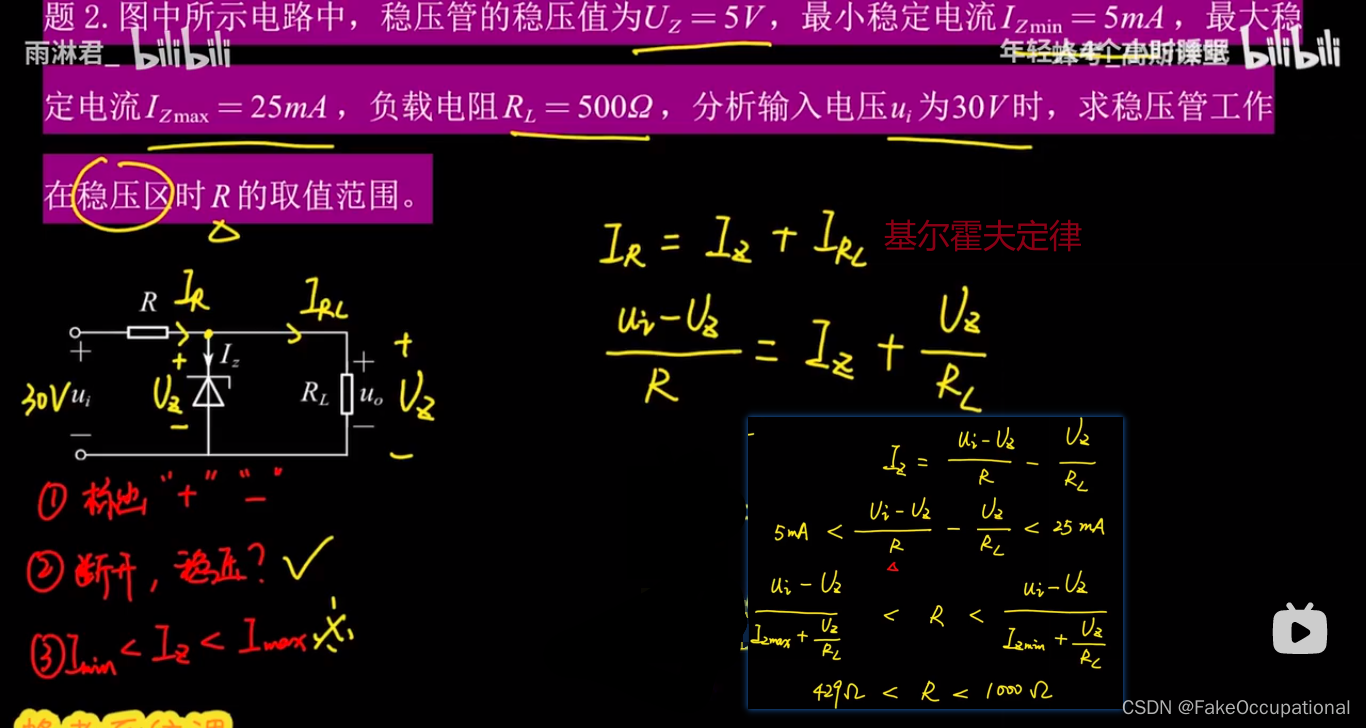

基础工作模块

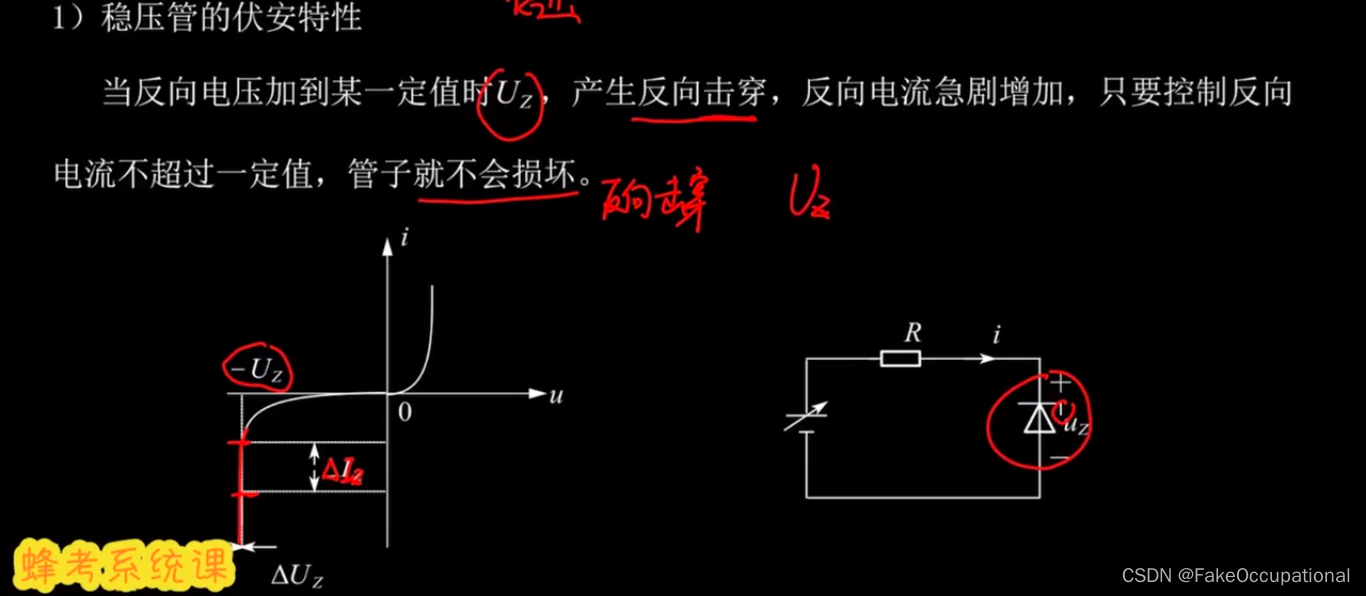

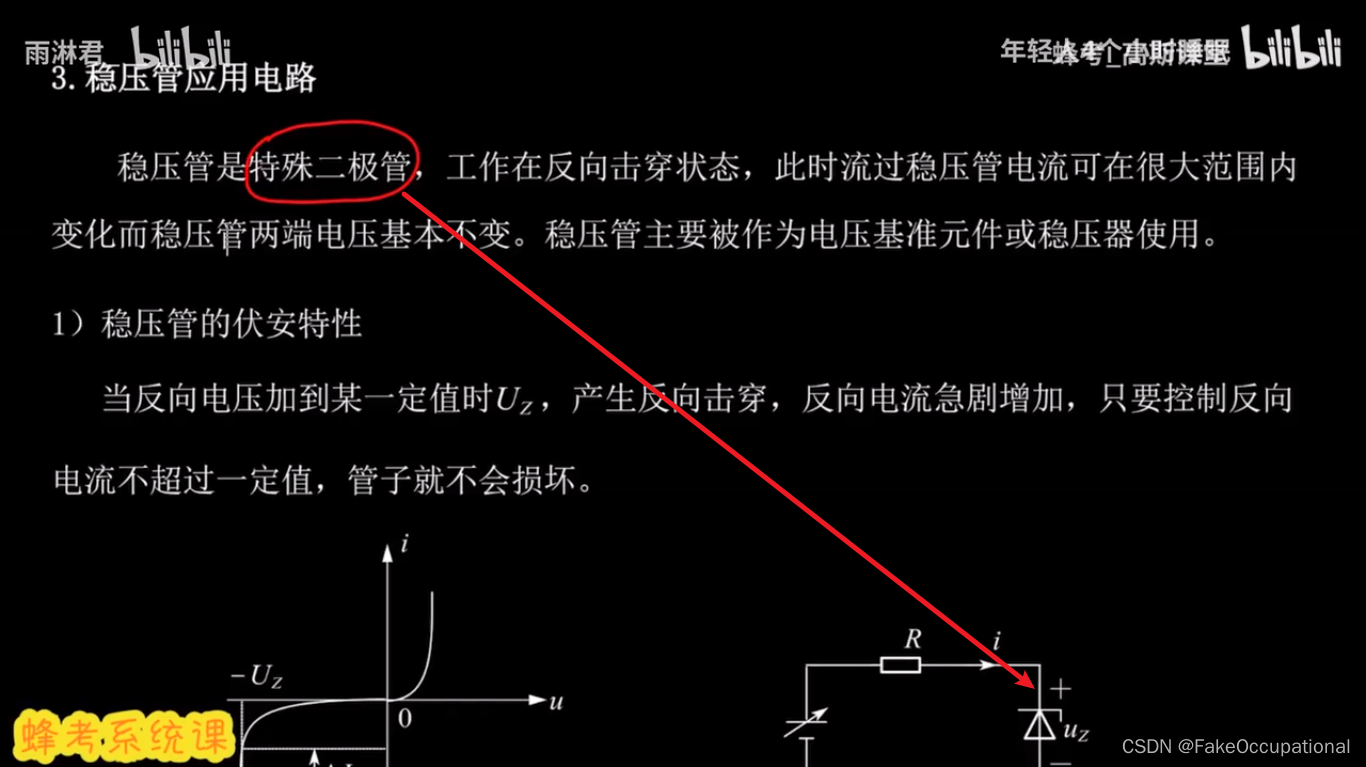

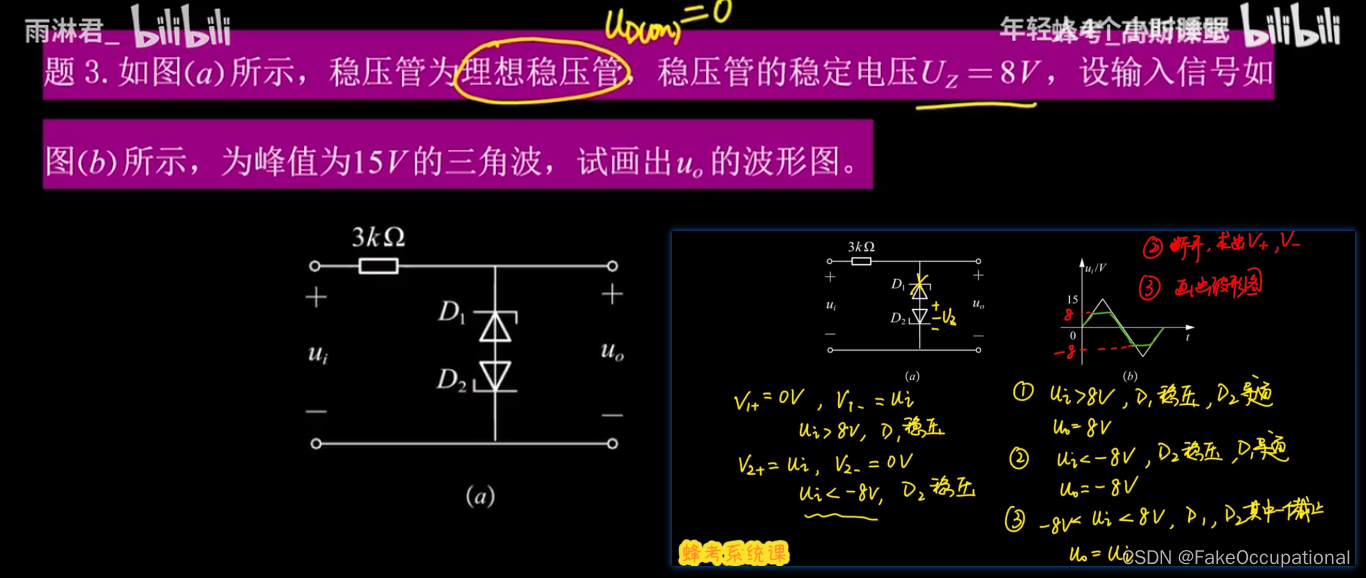

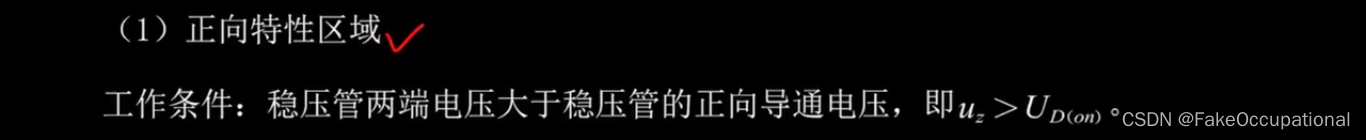

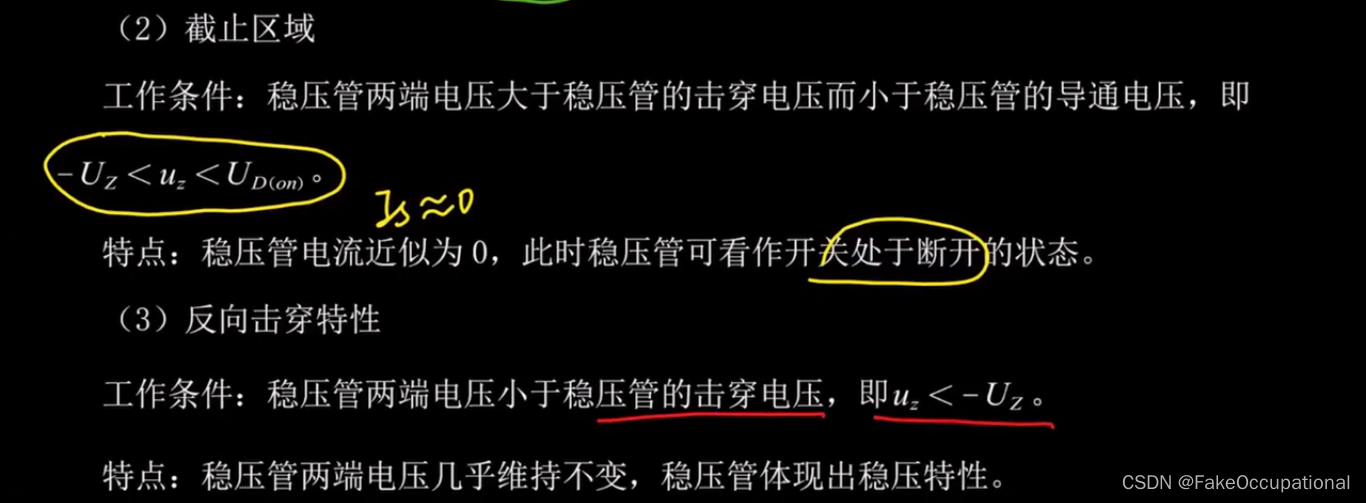

理想稳压管的工作特性

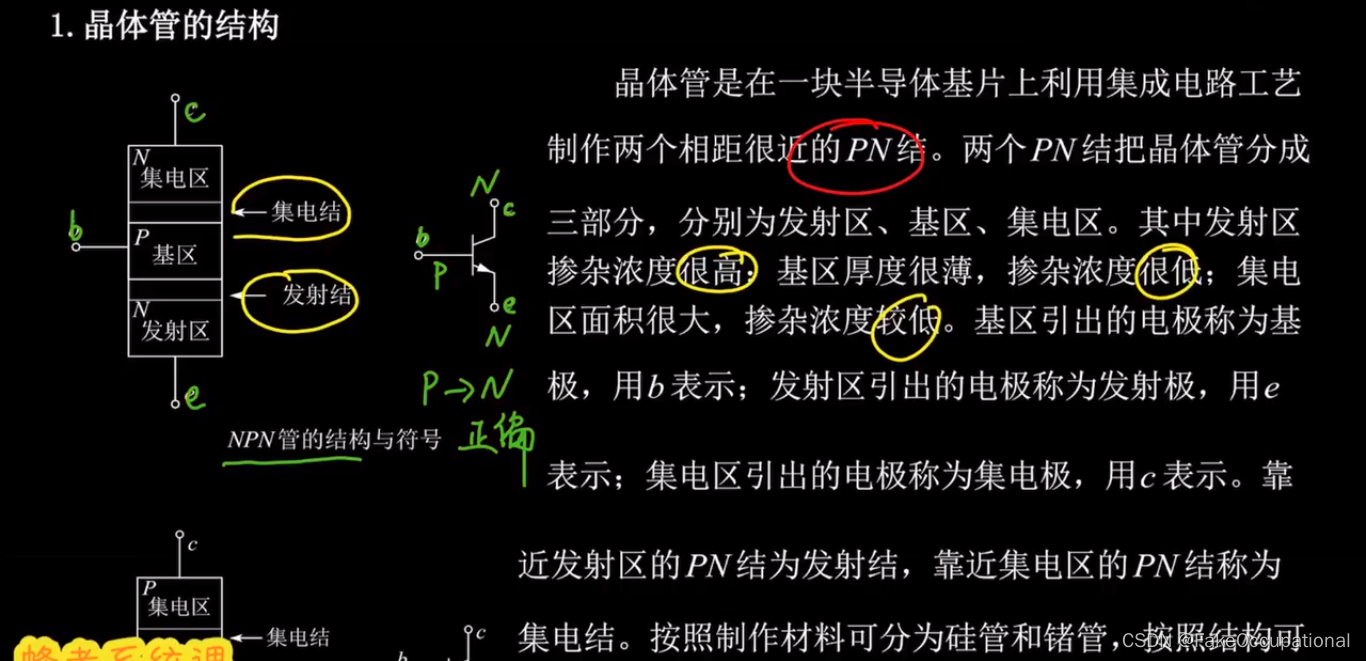

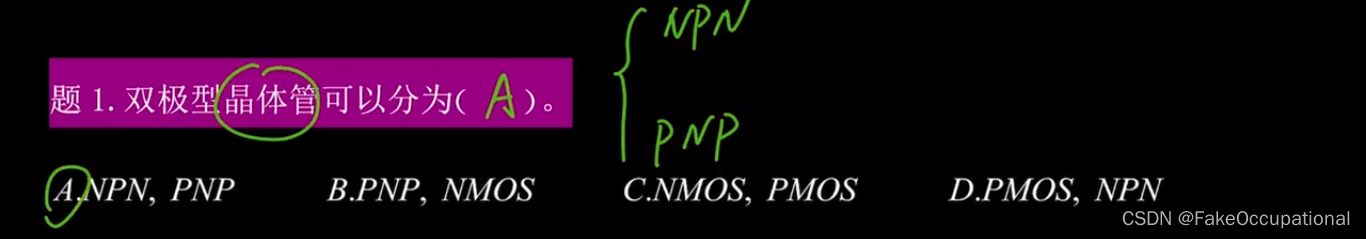

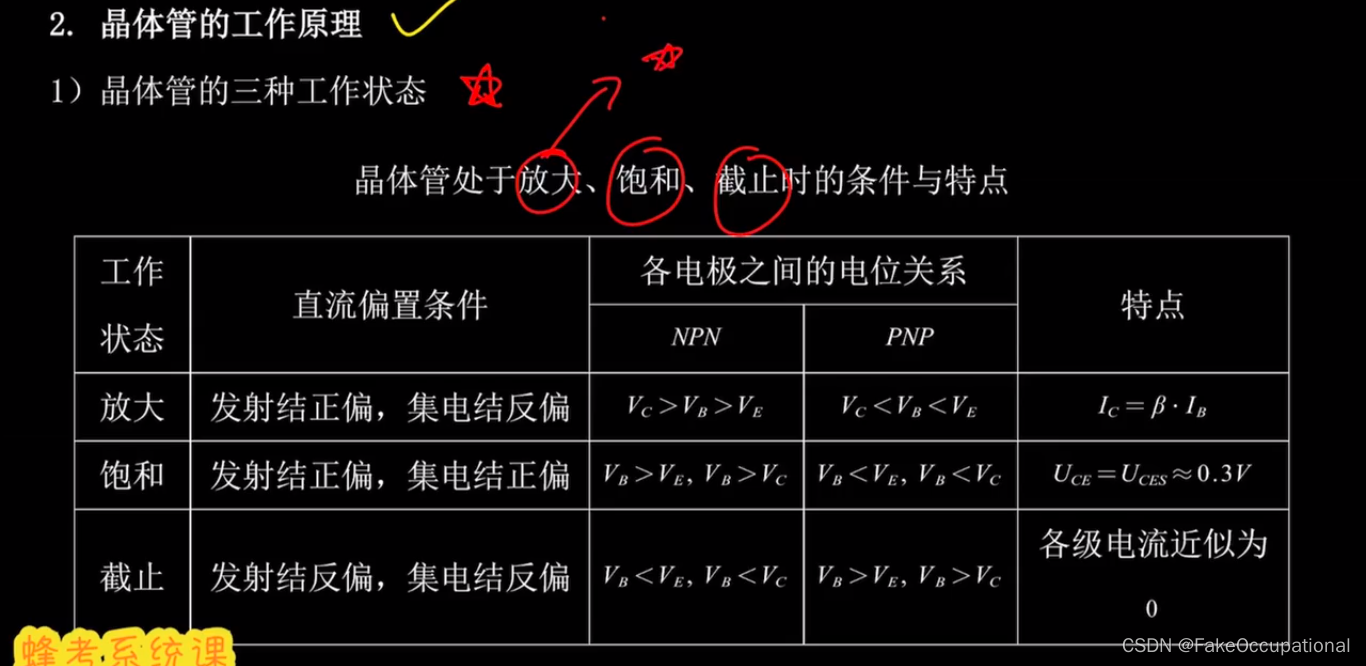

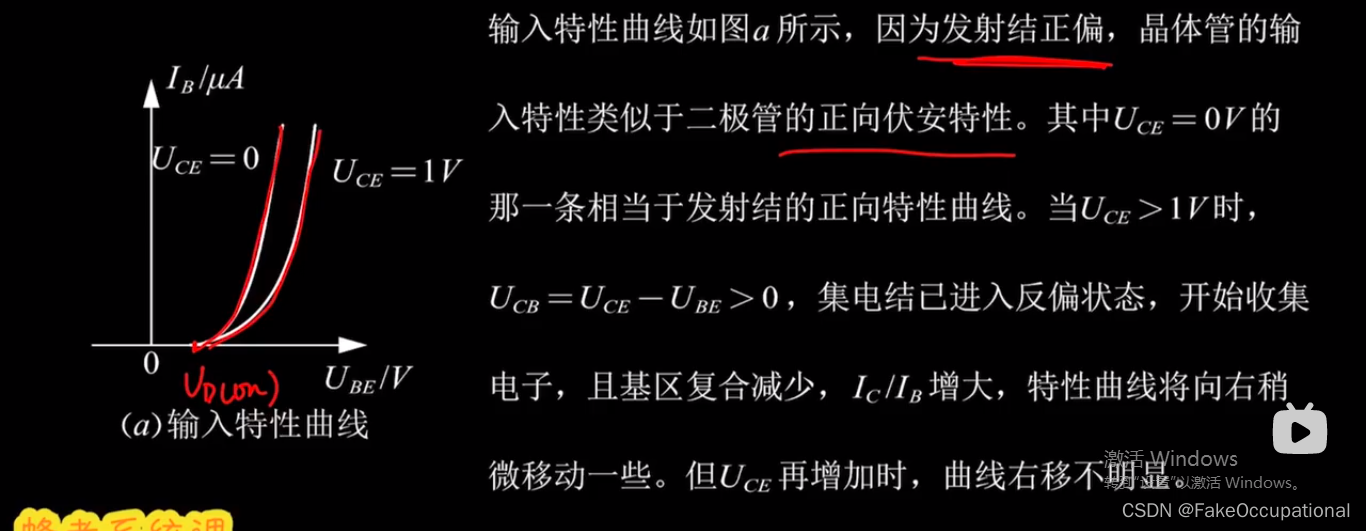

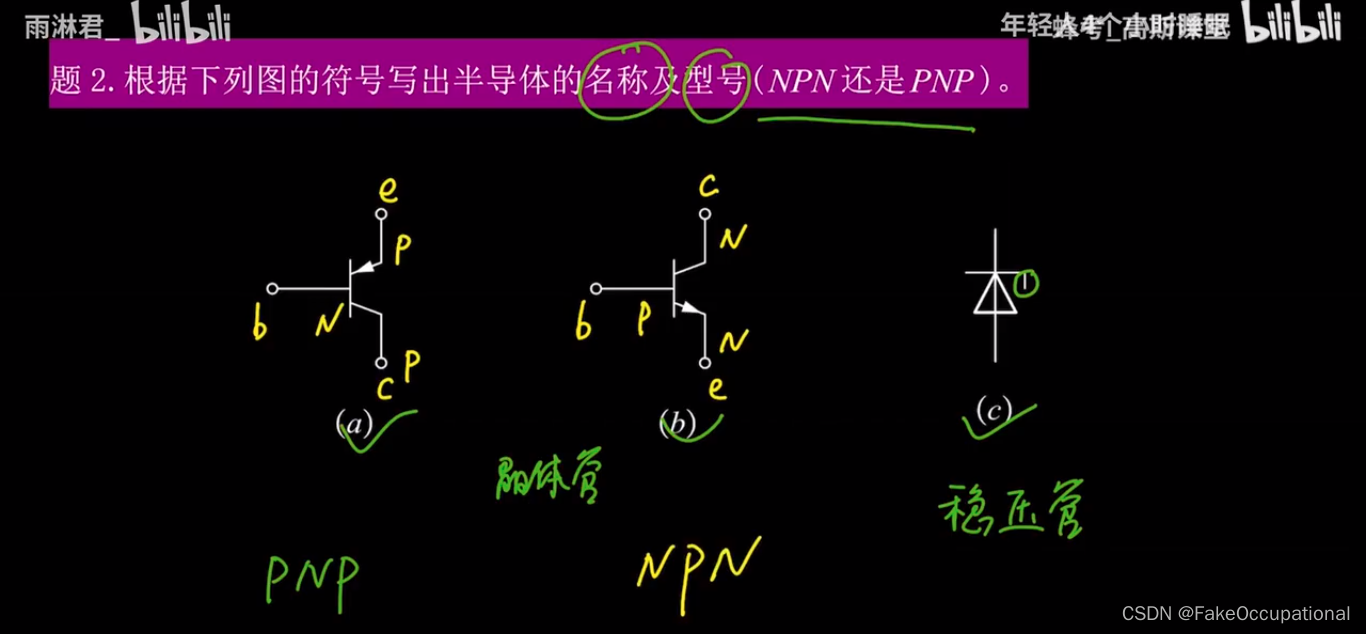

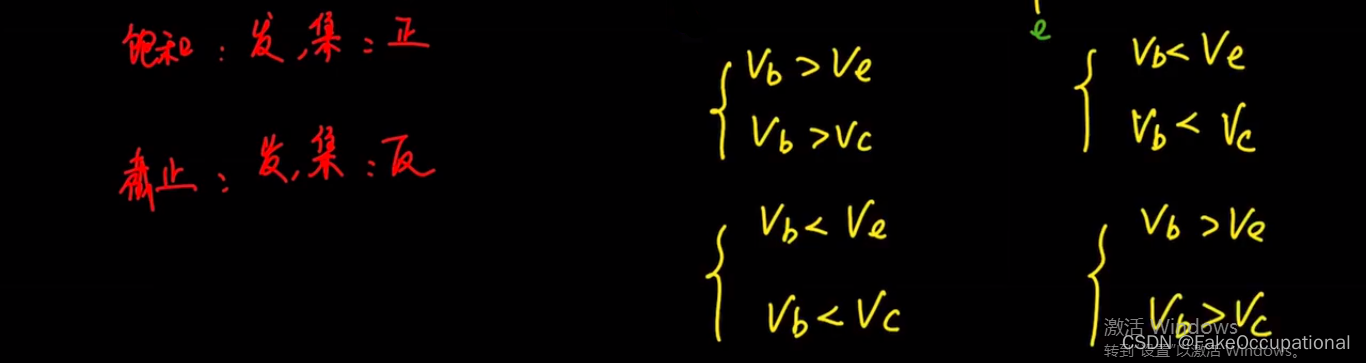

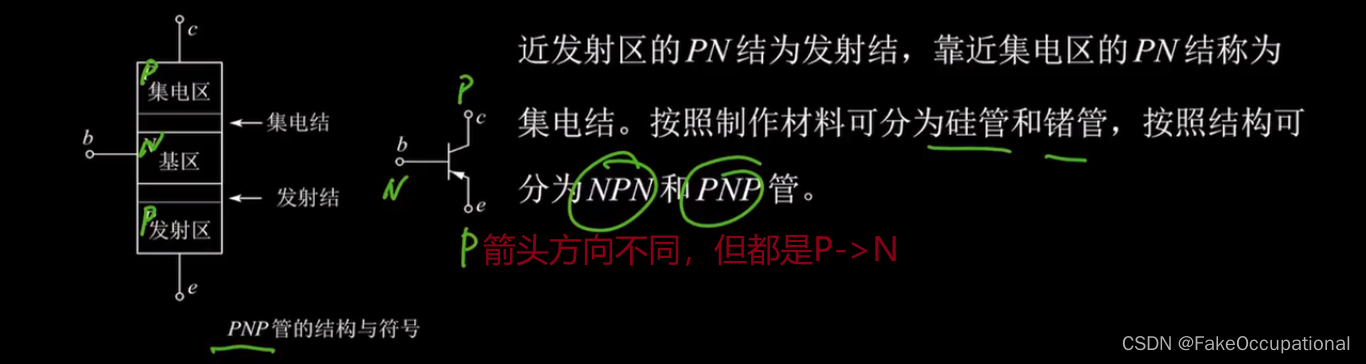

晶体管之三极管(“两个二极管的组合” )

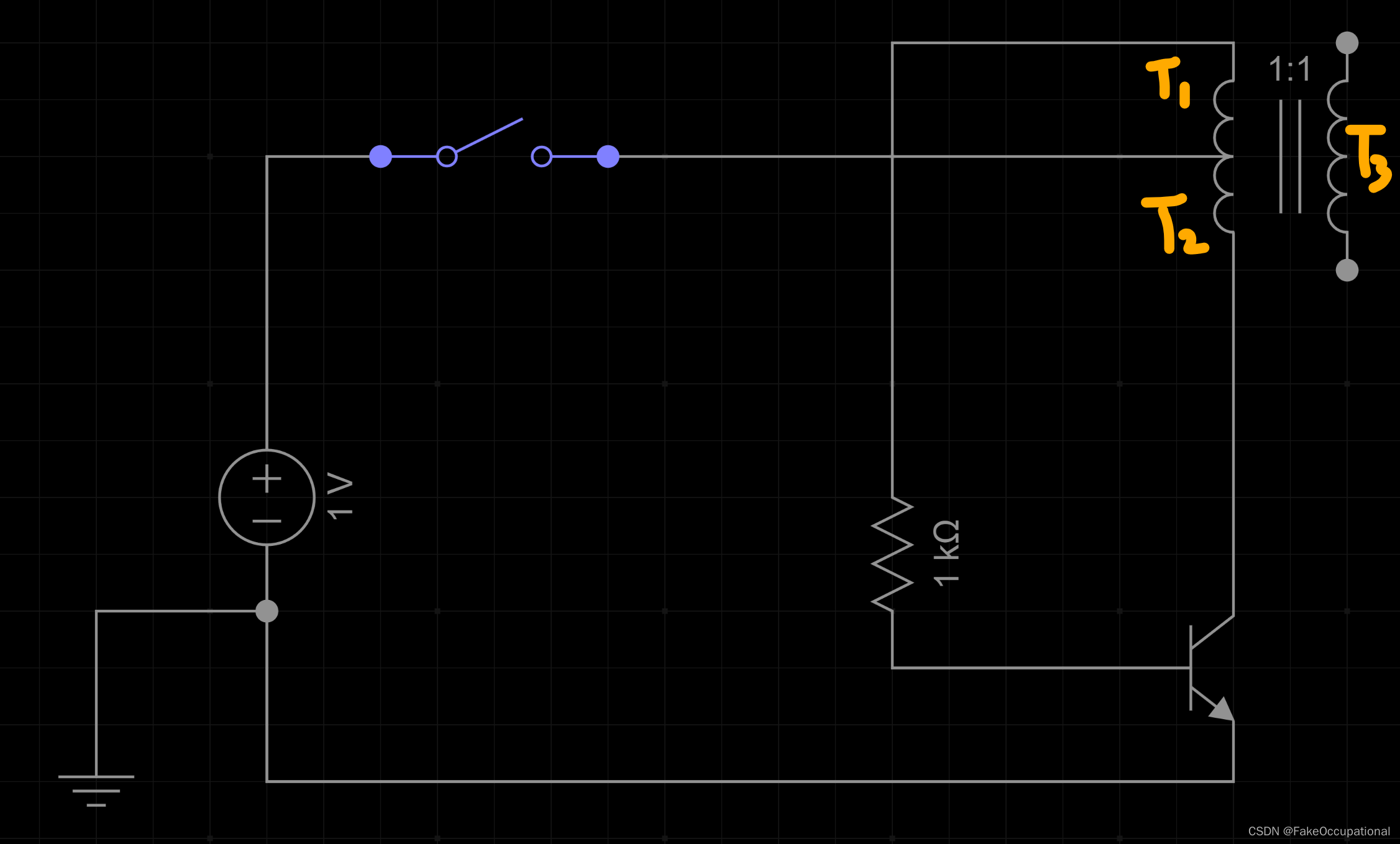

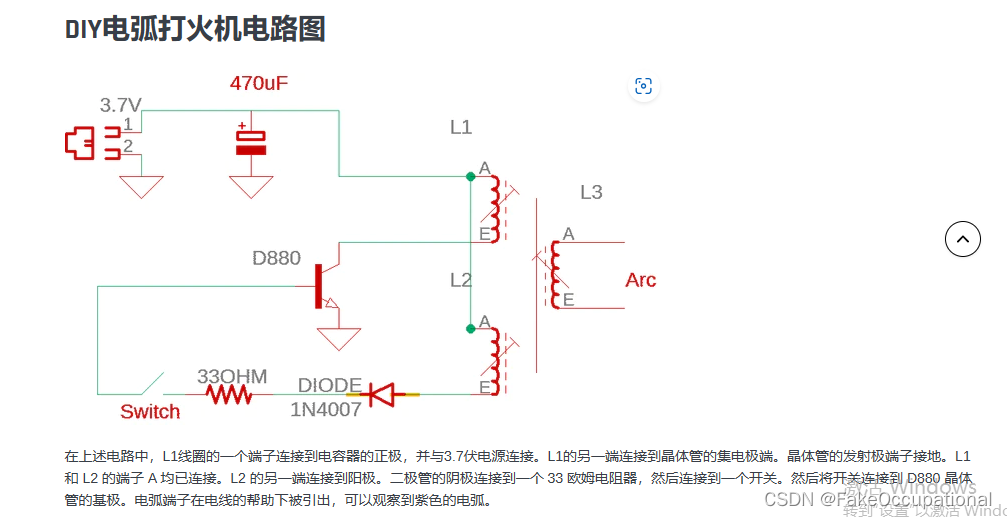

电弧打火机电路

1.闭合开关，电流经过T1,三极管基极有电压，三极管导通，T2有大电流通过
2.两个线圈叠加的感应电动势使得T1的感应电动势上正下负：T1和T2流过电流时会产生感应电流，方向向下，因为电源中电流从负极流向正极，所以T1中感应出上负下正的感应电动势(同理，T2的感应电动势上正下负)，但是T2的电流较大，T2的感应磁场会盖过T1感应的磁场
3.正反馈：如此使得基极电流增大，T2上的电流更大，直到三极管饱和
4.三极管电流饱和之后，电流增速减慢，T2上的磁场减小，导致T1上的电流减小，这样T2上的电流也减少了
5.两者的电流减小，会产生感应电动势，T1上正下负，T2上负下正，T2仍然影响T1，T1最终还是上负下正，T1上的电流下降的更快了，直到没有电流，又回到初始

• 解说视频链接

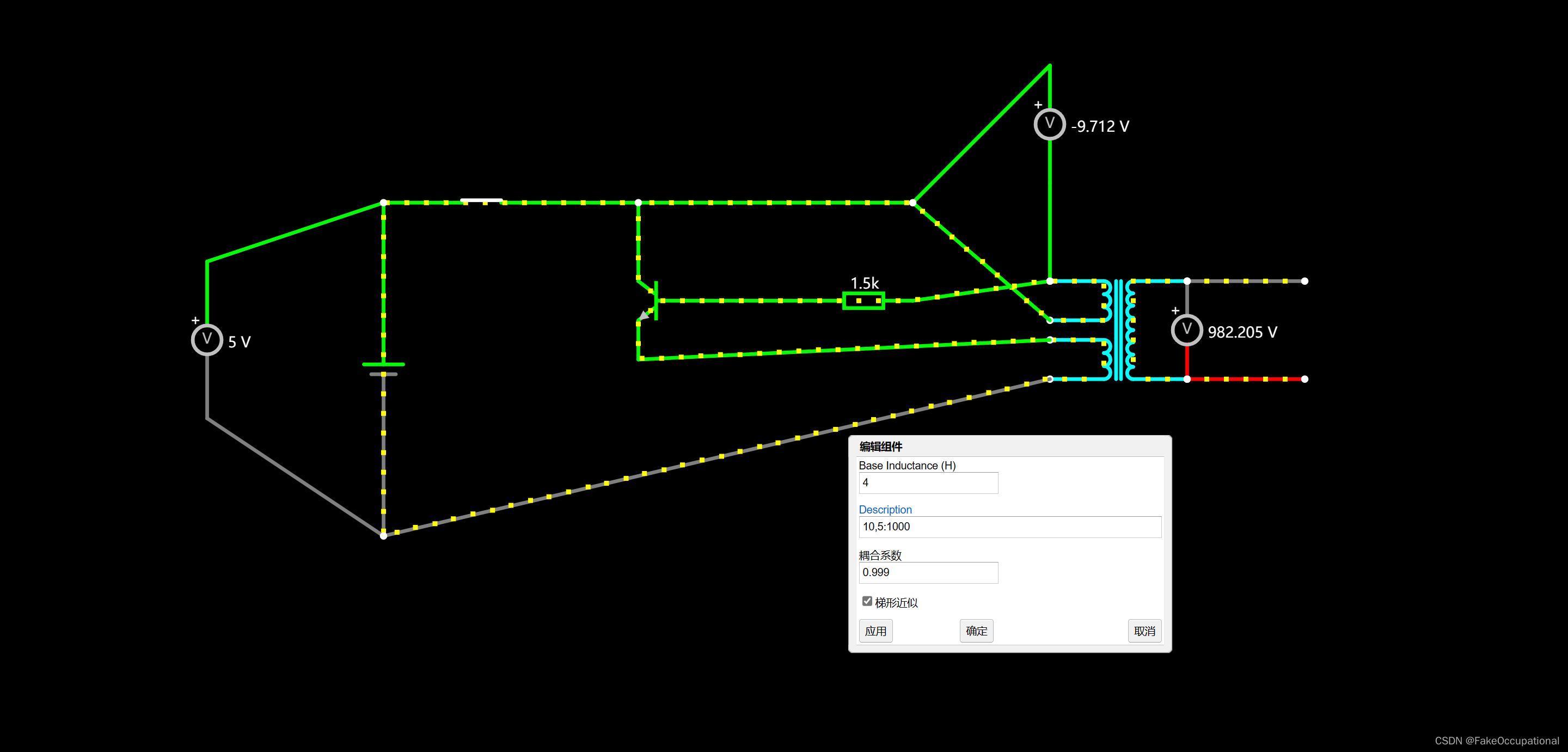

CircuitJS 仿真

$ 1 0.000005 0.10425469051899915 56 5 43 5e-11
s 48 64 112 64 0 0 false
v 0 336 0 64 0 0 40 5 0 0 0.5
406 544 128 656 224 0 4 0.999 10,5:1000 3 -0.006188565669336872 0.015425937666883483 -5.010146943449983e-18
w 48 64 0 64 0
t 288 144 208 144 0 1 0.6418066766110524 0.6745440131790579 100 default
w 208 128 208 64 0
w 208 160 208 192 0
w 208 192 544 176 0
w 544 208 0 336 0
r 352 144 432 144 0 1500
w 288 144 352 144 0
p 656 128 656 208 3 0 0
w 432 64 544 160 0
w 432 144 544 128 0
w 112 64 208 64 0
w 208 64 432 64 0
w 656 128 752 128 0
w 656 208 752 208 0
w 544 -48 432 64 0
w 544 48 544 128 0
p -144 112 -144 240 3 0 0
w 0 64 -144 112 0
w -144 240 0 336 0
p 544 -48 544 48 3 0 0
o 11 16 0 4098 5120 0.1 0 1

CG

• DIY电弧打火机：自制高频变压器
• 电路基础-通过示波器和动画学习电蚊拍中的自激振荡电路
• https://oshwhub.com/search?wd=%E6%89%93%E7%81%AB%E6%9C%BA
• https://oshwhub.com/wfgeda/gao-ya-sho-dian

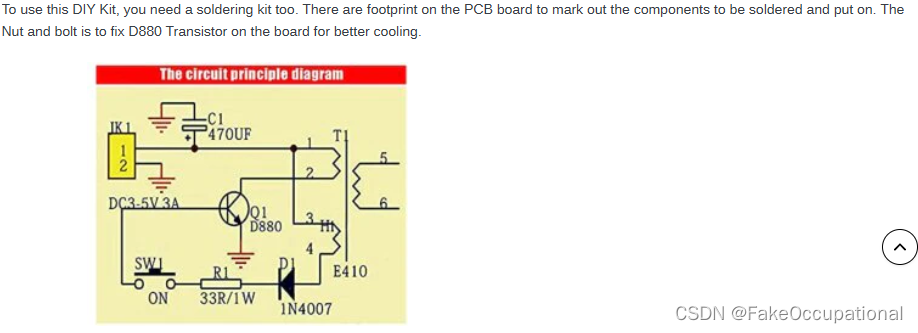

• 使用 D880 晶体管构建 DIY 电弧打火机
• https://quartzcomponents.com/products/arc-cigarette-lighter-parts-diy-electronic-lighter-kit
• https://www.physicsforums.com/threads/diy-electric-lighter.931072/
• 数电、模电一天速成
• 另类方式讲解电容的作用，让你理解的更加深刻 https://b23.tv/wrqX29w
• 三极管放大电路应用1
• 看完这辈子都忘不了，三极管工作原理。
• 三极管是如何导电？超形象动画让你一看就懂！
• https://www.bilibili.com/video/BV1gA4y1R7YJ/?
• https://www.bilibili.com/video/BV1wD4y1i7oA/?
• 四倍压电路
• 模电期末复习


• 初始状态，三极管是关闭的，所有绕组上都没有电压。加了输入电压后，由启动电阻经过反馈线圈流过很小的电流到三极管基极。此时三极管开始导通，输入电压加在变压器原边绕组上，原边绕组的电流近似线性上升。在初级线圈电流增加的过程中，反馈线圈上的电压是上负下正（你视频里的上正下负是错的）。然后形成了正反馈，器件保持导通。当电流上升到使得变压器磁芯接近饱和时，这时因为磁芯饱和，反馈绕组上感应电压就会下降，于是基极电流下降，然后三极管的集电极电流（也就是原边绕组的电流）下降。因为原边绕组的电流下降，这个时候反馈绕组的电压才开始反极性（下负上正），因为正反馈，器件就会关断，直到变压器储能完全向副边释放。电路又开始启动，然后进入下一个周期。这个振荡频率原边电感，输入电压和输出电流都有关系，是变频工作模式。
