「 C++ TwinCAT3 」倍福 “ADS通讯技术及工程实例”研究

一、前言

         本博客在具体的工程中，实现 Visual Studio（简称“上位机”） 与 TwinCAT（简称“下位机”） 之间的 ADS通讯，通过ADS通讯完成上位机与下位机之间的数据传输功能。

二、基本原理

   2.1 ADS通讯定义

     ADS（Advanced Design System）即先进设计系统，它为设备之间的通讯提供路由。在TwinCAT PC 和Beckhoff 的CX、BX、BC 系列控制器中都包含TwinCAT 信息路由器。因此各个ADS 设备之间都能够交换数据和信息。

   2.2 ADS通讯实现

    ADS通讯的实现思想并无难处，你可以简单理解两步：

• 上位机把数据传给句柄
• 句柄将数据赋值给下位机

     有一种“A传B， B传C”的感觉。理解这个理论后，你就已经掌握ADS通讯的80%了。本讲解面向ADS通讯的上位机程序与下位机程序在同一台电脑中运行，并且所有的执行过程都在上位机中编写。

三、ADS通讯技术研究

        3.1 引言

      这里将编写两部分工程文件，分别是 Visual Studio（上位机） 和 TwinCAT（下位机） 。

        3.2 Visual Studio （上位机）

      首先，在 Visual C++ 模板下建立一个名为：ADS_C_Program 的 MFC应用程序文件。

      然后，分别对下面三个文件进行编程

• MFC
• ADS_C_ProgramDlg.h
• ADS_C_ProgramDlg.cpp

        3.2.1 MFC

      在做工程之前，需要明白两件事：我要做的什么？怎么实现？

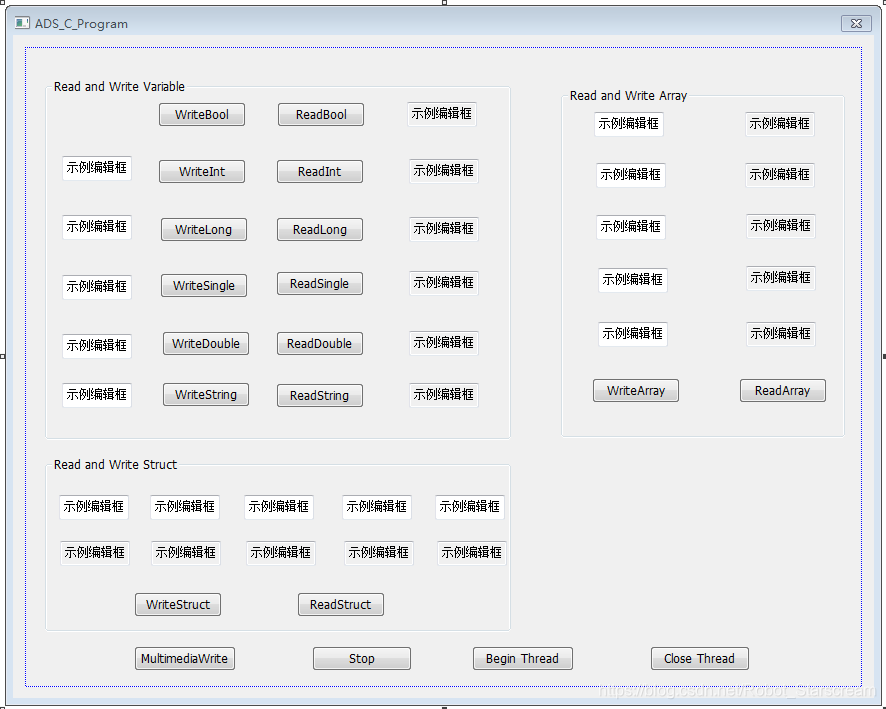

      第一个问题可以在MFC文件中解决，本工程要求两机实现变量、数组和结构体的传输。所以设定界面如下图所示：

    3.2.2 ADS_C_ProgramDlg.h

       将 ADS_C_ProgramDlg.h 文件的编程分成分成三个模块

• 头文件
• 全局变量
• 消息映射函数

      （1）头文件

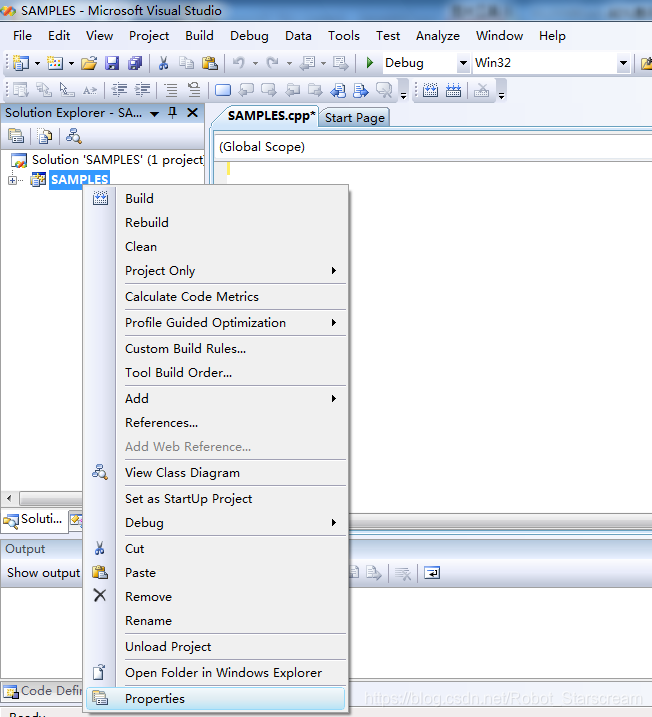

       在添加头文件之前，我们需要添加链接库，以便实现通讯中用到的各种函数的直接调用。我们在左侧找到我们所建立的项目处，点击右键—>Properties 开始添加链接库，如下图所示：

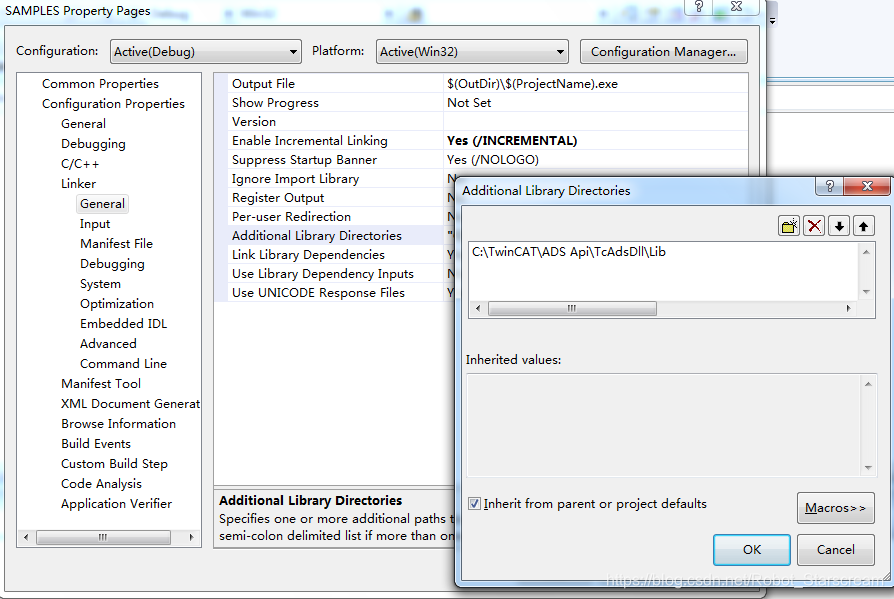

        选择 Configuration Properties －>  Linker －> General －> Additional Library Directories，点击右边的按钮进入Additional Library Directories界面。如下图所示，添加我们的程序的所在目录（ C:\TwinCAT\ADS Api\TcAdsDll\Lib ），点击确定。(本路径是以安装TWINCAT时的默认路径配置的，若用户在安装时选择自定义路径，则请用户自行修改)  。

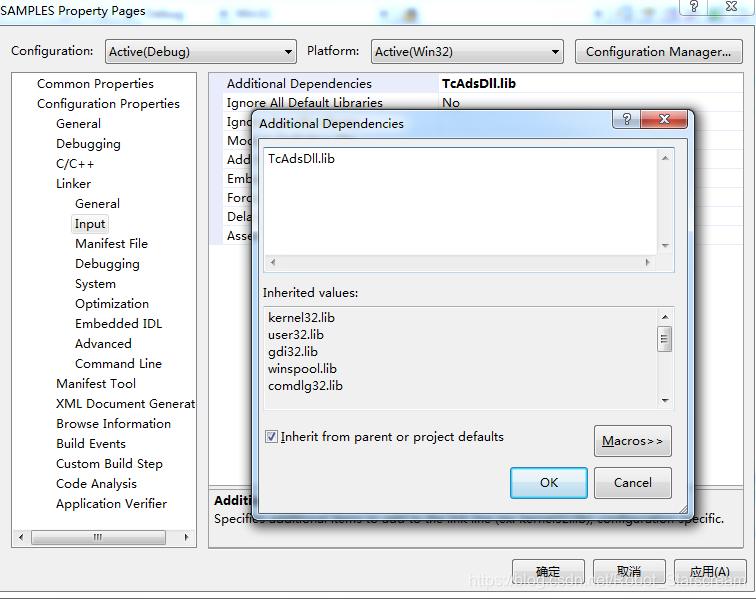

       再选择Linker－>input－>Additional Dependencies，点击右边的按钮进入Additional Dependencies界面。如下图所示添加我们的.Lib文件的文件名（TcAdsDll.lib），点击确定。再次点击确定，链接库添加完成，如下图所示：

       这里共引入五个头文件，如下所示：

#include<iostream>		//标准的输入输出流头文件
#include<conio.h>		//控制台输入输出头文件
#include<windows.h>		//windowsAPI的函数声明和宏
#include"TcAdsDef.h"	//ADS函数的声明
#include"TcAdsAPI.h"	//结构体和常量的声明

         1）#include<iostream>           是：     标准的输入输出流头文件
         2）#include<conio.h>             是：     控制台输入输出头文件
         3）#include<windows.h>        是：     windowsAPI的函数声明和宏
         4）#include"TcAdsDef.h"        是：     ADS函数的声明
         5）#include"TcAdsAPI.h"        是：     结构体和常量的声明

         TcAdsDef.h 和 TcAdsAPI.h 需要研究员自行添加。方法：在 TwinCAT 文件夹中全局搜索这两个文件名，复制到你所做的工程下。然后，在解决方案的头文件文件夹中将添加两文件。最后，在程序中引用。

        （2）全局变量

//ADS通信变量
	long nErr;
	long nPort;
	AmsAddr Addr;
	PAmsAddr pAddr;

//全局变量
//bool 变量
	bool writebool;
	bool readbool;
//Int
	short writeint;
	short readint;
//long
	long writelong;
	long readlong;
//single
	float writesingle;
	float readsingle;
//double
	double writedouble;
	double readdouble;
//string
	char writestring;
	char readstring;
//struct 涉及到占位问题，因此添加几个Dummy占位，没有具体意义。
	typedef struct teststruct
	{
		bool test1;	//1
		bool dummy1;
		bool dummy2;
		bool dummy3;
		short test2;	//2
		short dummy4;
		long test3;
		float test4;
		double test5;
	};
	teststruct writestruct;
	teststruct readstruct;

	short writearray[5];
	short readarray[5];

    （3）消息映射函数

       消息映射函数几乎都是由添加MFC工具时自动生成，也有一些为用户自行定义函数。本工程消息映射函数列表如下所示：

protected:
	HICON m_hIcon;

	ULONG testlHdlVar;
	char testszVar;

	// 生成的消息映射函数
	virtual BOOL OnInitDialog();
	afx_msg void OnSysCommand(UINT nID, LPARAM lParam);
	afx_msg void OnPaint();
	afx_msg HCURSOR OnQueryDragIcon();
	DECLARE_MESSAGE_MAP()
public:
	afx_msg void OnBnClickedButton1();
	afx_msg void OnBnClickedButton2();
	afx_msg void OnDestroy();
	afx_msg void OnBnClickedButton3();
	afx_msg void OnBnClickedButton4();
	afx_msg void OnBnClickedButton5();
	afx_msg void OnBnClickedButton6();
	afx_msg void OnBnClickedButton7();
	afx_msg void OnBnClickedButton8();
	afx_msg void OnBnClickedButton9();
	afx_msg void OnBnClickedButton10();
	afx_msg void OnBnClickedButton11();
	afx_msg void OnBnClickedButton12();
	afx_msg void OnBnClickedButton15();
	afx_msg void OnBnClickedButton16();
	afx_msg void OnBnClickedButton13();
	afx_msg void OnBnClickedButton14();
	afx_msg void OnBnClickedButton17();
	afx_msg void OnBnClickedButton18();
	afx_msg void OnBnClickedopenthread();
	afx_msg void OnBnClickedclosethread();
	virtual void Run(void);

        3.2.3 ADS_C_ProgramDlg.cpp

        将 ADS_C_ProgramDlg.cpp 文件的编程分成分成两个模块

• 数据初始化
• ADS通讯

        （1）数据初始化

           数据初始化包括：建立路由、获取NetID、设置PLC端口号、确定端口号、全局变量初始化。本工程设定数据如下：

//建立路由、获取NetID、设置PLC端口号
	pAddr = &Addr;
	nPort = AdsPortOpen();
	nErr = AdsGetLocalAddress(pAddr);

//确定端口号
	pAddr->port =851;

//全局变量初始化
//bool 变量
	writebool = 0;
	readbool = 0;
//Int
	writeint = 0;
	readint = 0;
//long
	writelong = 0;
	readlong = 0;
//single
	writesingle = 0;
	readsingle = 0;
//double
	writedouble = 0;
	readdouble = 0;
	writestruct.test1 = 0;
	writestruct.dummy1 = 0;
	writestruct.dummy2 = 0;
	writestruct.dummy3 = 0;
	writestruct.test2 = 0;
	writestruct.dummy4 = 0;
	writestruct.test3 = 0;
	writestruct.test4 = 0;
	writestruct.test5 = 0;
//数组初始化
	int i;
	for (i=0;i<5;i++)
	{
		writearray[i]=0;
		readarray[i]=0;
	}

      （2）ADS通讯

         本工程的ADS通讯部分涉及两个内容，数据写入和数据读取。这里以Int型数据传输为例。

        1）使用语句

             a. 定义句柄

        ULONG lHdlVar;

              b. 获取下位机变量

	char szVar[]={"MAIN.IntTest"};

              c. 获得句柄

	nErr = AdsSyncReadWriteReq(pAddr,ADSIGRP_SYM_HNDBYNAME,0x0,sizeof(lHdlVar),&lHdlVar,sizeof(szVar),szVar);

               d. 写入值

	nErr = AdsSyncWriteReq(pAddr,ADSIGRP_SYM_VALBYHND,lHdlVar,2,&writeint);

               e. 读出值

	nErr = AdsSyncReadReq(pAddr,ADSIGRP_SYM_VALBYHND,lHdlVar,2,&readint);

               f. 释放句柄

	nErr = AdsSyncWriteReq(pAddr,ADSIGRP_SYM_RELEASEHND,0,sizeof(lHdlVar),&lHdlVar);

         2）完整代码

//WriteInt
void CADS_C_ProgramDlg::OnBnClickedButton3()
{
	// TODO: 在此添加控件通知处理程序代码
	ULONG lHdlVar;

	char szVar[]={"MAIN.IntTest"};

	CString str;

	nErr = AdsSyncReadWriteReq(pAddr,ADSIGRP_SYM_HNDBYNAME,0x0,sizeof(lHdlVar),&lHdlVar,sizeof(szVar),szVar);

	GetDlgItemText(IDC_EDIT7,str);

	writeint=atoi(str);

	nErr = AdsSyncWriteReq(pAddr,ADSIGRP_SYM_VALBYHND,lHdlVar,2,&writeint);

	nErr = AdsSyncWriteReq(pAddr,ADSIGRP_SYM_RELEASEHND,0,sizeof(lHdlVar),&lHdlVar);

}

//ReadInt
void CADS_C_ProgramDlg::OnBnClickedButton4()
{
	// TODO: 在此添加控件通知处理程序代码
	ULONG lHdlVar;
	char szVar [] = {"MAIN.IntTest"};
	CString str;
	nErr = AdsSyncReadWriteReq(pAddr,ADSIGRP_SYM_HNDBYNAME,0x0,sizeof(lHdlVar),&lHdlVar,sizeof(szVar),&szVar);

	nErr = AdsSyncReadReq(pAddr,ADSIGRP_SYM_VALBYHND,lHdlVar,2,&readint);

	nErr = AdsSyncWriteReq(pAddr,ADSIGRP_SYM_RELEASEHND,0,sizeof(lHdlVar),&lHdlVar);

	str.Format("%d",readint);
	SetDlgItemText(IDC_EDIT8,str);

}

        3.3 TwinCAT （下位机）

     在整个工程中，ADS通讯都是在上位机中编写的，这使得下位机变简单。首先，在  TwinCAT Project 模板下建立一个名为：ADS_PLC_Program 的文件。然后，整个程序分成两部分：

• 定义变量
• 编写程序

        3.3.1 定义变量

     （1）在建立一个工程后，我们需要在MAIN（PRG）中的变量区定义变量。代码如下：

PROGRAM MAIN
VAR
	BoolTest : BOOL; 	//布尔值测试
	IntTest : INT;	//整型测试
	LongTest : DINT;	//长整型测试
	SingleTest : REAL;	//单精度测试
	DoubleTest : LREAL;	//双精度测试
	StringTest : STRING;	//字符串测试
	readstringlen : INT;	//数组测试
	plcstruc : plcstructure;	//结构体测试

	plcarraytest : ARRAY[1..5] OF INT;	//五个整型
	override : ARRAY[1..10] OF LREAL;  //10个长实型

END_VAR

    （2）在DUTs建立新的数据单元（plcstructure）声明一个结构体。代码如下：

TYPE plcstructure :
STRUCT
	plcs1 : BOOL;
	dummy1:BOOL;
	dummy2:BOOL;
	dummy3:BOOL;

	plcs2:INT;
	dummy4:INT;

	plcs3:DINT;
	plcs4:REAL;
	plcs5:LREAL;

END_STRUCT
END_TYPE

        3.3.2 编写程序

        在本工程中，不需要下位机实现任何功能，所以随意写一句即可，如下图所示：

readstringlen:=LEN(StringTest);

        现在同时运行上位机和下位机，就可以实现ADS的通讯了。

四、小结

        ADS通讯并无难点，有固定的编程思维和程序模板。值得注意是，上位机中两个ADS通讯头文件的添加有点复杂。学习完本教程后，最好做到知识与实践相结合。

        小白将上述例程放在附件中，包含上位机、下位机和例程说明三部分，并且涉及到的知识点都做了详细的注释。例程只是辅助，若能通过上面的讲解独自实现功能，可称为学以成。

五、附件

       例程。链接：ADS通讯-例程_ads通讯-C++代码类资源-CSDN下载

       功能包括： ADS通讯、多媒体定时器、线程的应用。训练技能以ADS通讯为主。
