Camera Calibration(相机标定)

3D Depth Estimation

Homography(单应性)

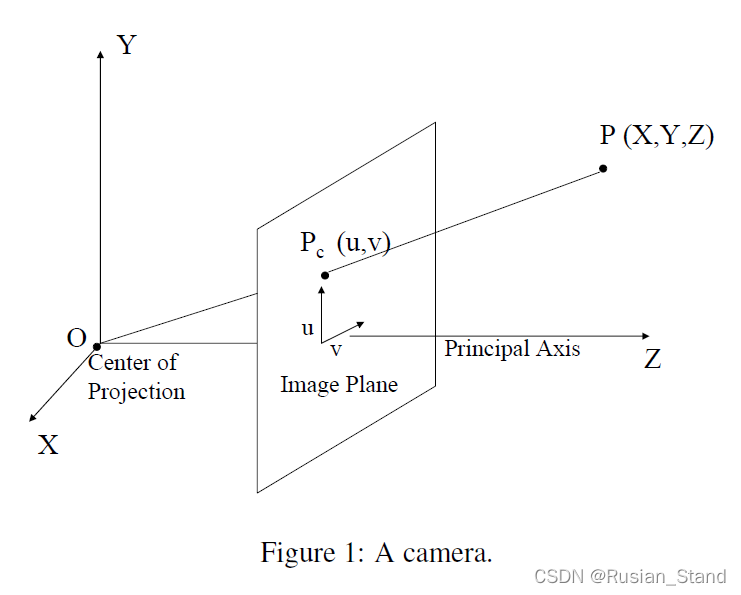

上图显示了一个投影中心为 O 且主轴平行于 Z 轴的相机。图像平面位于焦点处，因此距 O 的焦距为 f。3D 点 P = (X; Y;Z) 在坐标 $P_{c}$ = (u; v) 处的相机图像平面上成像。我们将首先找到将3D P 射到 2D $P_{c}$ 的相机校准矩阵 C。正如我们之前所见，我们可以使用相似三角形找到 $P_{c}$

$\large \frac{f}{Z} =\frac{u}{X} = \frac{v}{Y}$ $\large u=\frac{fX}{Z}$ $\large v = \frac{fY}{Z}$

使用 $P_{c}$ 的齐次坐标，我们可以将其写为

$\large \begin{pmatrix} u\\ v\\ w \end{pmatrix} = \begin{pmatrix} f & 0& 0\\ 0 & f & 0\\ 0 & 0&1 \end{pmatrix} \begin{pmatrix} X\\ Y\\ Z \end{pmatrix}$

$\large {P_{c}}=(u,v,w) = (\frac{fX}{Z}, \frac{fY}{Z}, 1)$ ,P 仍然不在齐次坐标系中

接下来，如果 2D 图像坐标系的原点与 Z 轴与图像平面相交的位置不重合，我们需要将 Pc 平移到所需的原点。平移定义为 $\large ({t_{w}}, t_{v})$ , 则u,v变成

$\large (u,v) = (\frac{fX}{Z} + t_{w}, \frac{fY}{Z}+ t_{v})$

所以写成矩阵的形式可以变成：

$\large \begin{pmatrix} u\\ v\\ w \end{pmatrix} = \begin{pmatrix} f & 0& t_{u}\\ 0 & f & t_{v}\\ 0 & 0&1 \end{pmatrix} \begin{pmatrix} X\\ Y\\ Z \end{pmatrix}$

现在，在上式中中，Pc 以英寸为单位。由于这是一个相机图像，我们需要用英寸来表示它。为此，我们需要知道相机的分辨率（以像素/英寸为单位。如果像素是正方形的，则摄像机图像坐标的 u 和 v 方向的分辨率将相同。然而，对于更一般的情况，我们假设矩形像素在 u 和 v 方向上分别具有 mu 和 mv 像素/英寸的分辨率。因此，要以像素为单位测量 $\large P_{c}$ ，其 u 和 v 坐标应分别乘以 mu 和 mv。因此

$\large (u,v) = (m_{u} \frac{fX}{Z} +m_{u} t_{w},m_{v}\frac{fY}{Z}+ m_{v}t_{v})$

可以表达为矩阵的形式：

$\begin{pmatrix} u\\ v\\ w \end{pmatrix} = \begin{pmatrix} m_{u}f & 0&m_{u} t_{u}\\ 0 & m_{v}f &m_{v} t_{v}\\ 0 & 0&1 \end{pmatrix} \begin{pmatrix} X\\ Y\\ Z \end{pmatrix} = \begin{pmatrix} \alpha _{u} & 0& u_{o}\\ 0 & \alpha _{v}&v_{o}\\ 0 & 0&1 \end{pmatrix}P=KP$

K 仅取决于相机的内在参数，如焦距、主轴，因此定义了相机的内在参数。有时 K 也有一个偏斜参数 s，K由下式给出

$K=\begin{pmatrix} \alpha _{u} & s& u_{o}\\ 0 & \alpha _{v}&v_{o}\\ 0 & 0&1 \end{pmatrix}$
这通常会出现图像坐标轴 u 和 v 彼此不正交。请注意，K 是一个上三角3*3矩阵.这通常称为相机内参矩阵。现在，如果相机的投影中心不在 (0; 0; 0) 并且以任意方式定向（不一定 z 垂直于图像平面），那么我们需要旋转和平移以使相机坐标系与图 1 中的配置一致。首先要让相机平移到 XYZ 坐标原点由 $(T_{x}, T_{y}, T_{z} )$ 给出。让用于使主轴与 Z 轴重合的旋转由 $3\times 3$ 旋转矩阵R给出。然后通过首先应用平移然后旋转形成的矩阵由 $3\times 4$ 矩阵给出

$E = (R|RT)$

称为外参数矩阵。因此，完整的相机变换现在可以表示为

$K(R|RT) = (KR|KRT)=KR(I|T)$

所以

${P_{c}} = KR(I|T)P = CP$

C 是一个 $3\times 4$ 矩阵，通常称为完整的相机校准矩阵。请注意，由于 C 是 $3\times 4$ 我们需要 P 在 4D 齐次坐标中，而由 CP 导出的 $P_{c}$ 将在 3D 齐次坐标中。通过将 Pc 的前两个坐标除以第三个坐标，将获得投影在相机图像平面上的精确 2D 位置。

Camera Calibration(相机标定)

在这节中，我们将看到如何找到 C 以及如何将其分解以获取内部和外部参数。这里C是完整的完整的相机校准矩阵。给定C，我们知道

$C= (KR|KRT)=(M|MT)$

其中 $M=KR$ 。给定 $C$ ，我们可以找到 M,它是作为 C 的左 $3\times 3$ 子矩阵。使用 RQ 分解将 M 分解为两个 3 3 矩阵 $M=AB$ ，其中 A 是上三角，B是正交矩阵（即 $B^{^{T}}B=I$ ）。这个上三角形 A 对应于 K，B 对应于旋转 R。让 $c_{4}$ 表示 C 的最后一列。从前面的等式:

$MT=c_{4}$

$T =M^{^{-1}}c_{4}$

因此，给定 C，我们可以通过这个过程找到内参和外参矩阵。但是，现在下一个问题是，如何为任何通用相机找到 C？为此，我们需要找到 3D 点与其在相机图像上的投影之间的对应关系。如果我们知道3D 点 $P_{1}$ 对应的相机图像坐标 $P_{c_{1}}$ ，那么

$P_{c_{1}}=CP_{1}$

或者：

$\begin{pmatrix} u_{1}\\ v_{1}\\ w_{1} \end{pmatrix} = C\begin{pmatrix} X_{1}\\ Y_{1}\\ Z_{1}\\ 1 \end{pmatrix}$

但是，请注意，我们正在检测的 2D 相机图像坐标是 $(\frac{u_{1}}{w_{1}},\frac{v_{1}}{w_{1}}) = (u_{1}^{'}, v_{1}^{'})$

请注意，找到 C 意味着我们已经找到了 C 的所有 12 个未知量。因此，我们试图解决 12 个未知数。设 C 的行由 $r_{i}$ 给出, $i=1,2,3$ . 因此

$C = \begin{pmatrix} r_{1}\\ r_{2}\\ r_{3} \end{pmatrix}$

由于我们知道对应 $P_{1}$ 和 $P_{c_{1}}$ ，我们知道

$u_{1}^{'}=\frac{u_{1}}{w_{1}}=\frac{r_{1} . P_{1}}{r_{3}.P_{1}}$

$v_{1}^{'}=\frac{v_{1}}{w_{1}}=\frac{r_{2} . P_{1}}{r_{2}.P_{1}}$

这给了我们两个线性方程:

$u_{1}^{'}(r_{3} . P_{1})-r_{1} . P_{1}=0$

$v_{1}^{'}(r_{3} . P_{1})-r_{2} . P_{1}=0$

请注意，在这两个方程中，只有 $r_{1}$ 、 $r_{2}$ 和 $r_{3}$ 的元素是未知数。因此，我们发现每个 3D 到 2D 对应生成两个线性方程。要解决 12 个未知数，我们至少需要 6 个这样的对应关系。通常为了获得更好的精度，使用多于 6 个对应关系，并且使用奇异值分解(SVD)方法求解由此形成的线性方程组的超定系统以生成 C 的 12 个未知量。一般使用基准的图像处理方法确定对应关系。

3D Depth Estimation

现在我们将看到在给定 $P_{c}$ 和 $C$ 的情况下，我们如何估计 3D点P 的确切位置。假设我们有一个 3D 点 $P_{1}$ ，其图像在相机上由矩阵 $C_{1}$ 定义的由 $P_{C_{1}}$ 给出。点 P 在齐次坐标中表示为 $(X,Y,Z,W)$ 。所以，我们知道

$P_{C_{1}} = \begin{pmatrix} u_{1}\\ v_{1}\\ w_{1} \end{pmatrix} = C_{1}\begin{pmatrix} X\\ Y\\ Z\\ W \end{pmatrix}$

再次注意，我们在相机图像中检测到的 2D 点具有坐标 $(\frac{u_{1}}{w_{1}},\frac{v_{1}}{w_{1}}) = (u_{1}^{'}, v_{1}^{'})$ ,因此，校准矩阵 $C_{1}$ 的行由下式给出 $r_{i}^{C_{1}}$ ,i=0,1,2,从上式，可以得到两个线性方程：

$u_{1}^{'}(r_{3}^{C_{1}} . P_{1})-r_{1}^{C_{1}} . P_{1}=0$

$v_{1}^{'}(r_{3}^{C_{1}} . P_{1})-r_{2}^{C_{1}} . P_{1}=0$

因此，我们可以从每个相机生成两个线性方程。我们有 4 个未知数要由解决,X,Y,Z,W。因此，我们至少需要两个相机(具有不同的校准矩阵C),并且我们需要在这个相机的图像上找到相同 3D 点 P对应图像平面点 $P_{C_{2}}$ .在两个不同的相机图像上找到相同 3d 点对应得像素点是一个难题(Finding the image of the same 3D points on two different cameras images is a hard problem.)。这就是人类需要两只眼睛来解决深度的原因。另外，请注意，这个数学只考虑了像视差这样的双目线索。我们人类仍然可以用一只眼睛在一定程度上分辨深度的原因，是因为我们使用了几种动眼神经和单眼线索。这些不适用于相机，因此无法使用单个相机进行深度估计。当然，为了获得更高的精度，通常会使用两个以上的摄像机（称为立体装置），并使用奇异值分解来求解产生的超定线性方程。

Homography(单应性)

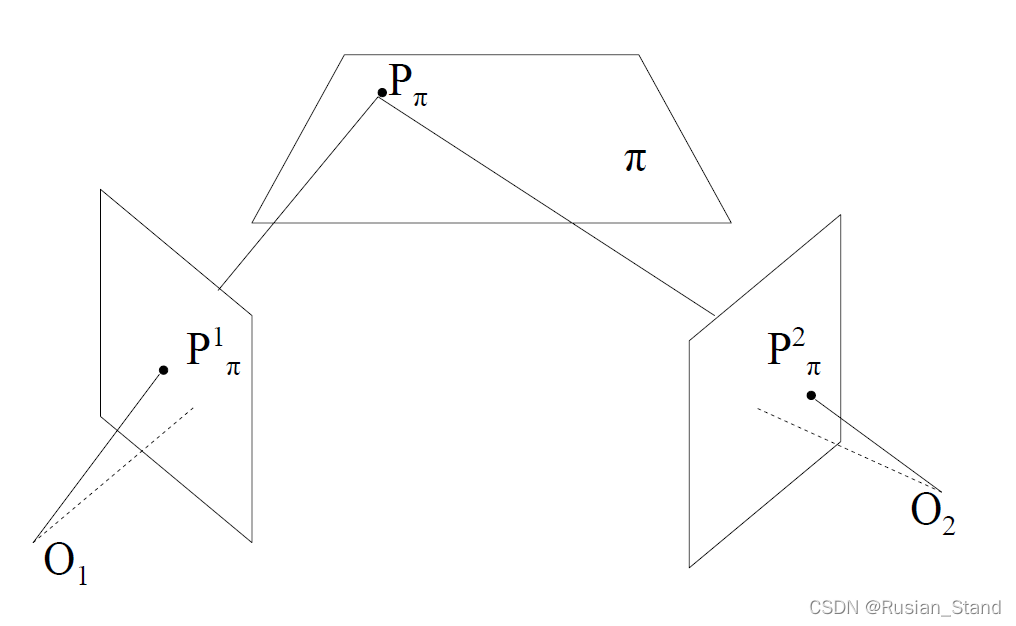

如果两个相机看到位于平面上的点，则无需经过显式相机校准即可轻松找到它们之间的关系。这种关联两个相机的关系称为单应性。图 2 说明了这种情况。让我们假设一个点 $P_{\pi }$ 位于平面 $\pi$ 上。让平面的法线由 $N=(a,b,c)$ 定义。因此平面方程公式 $aX+bY+cZ+d=0=>\begin{pmatrix} a& b& c & 1 \end{pmatrix} \begin{pmatrix} X\\ Y\\ Z\\ d \end{pmatrix} = 0$ ,

矩阵由下式给出

$\begin{pmatrix} N & 1 \end{pmatrix} .P =0$

P是3D世界中任意一点。两个相机由校准矩阵定义 $C_{1}$ 和 $C_{2}$ ， $C_{1}$ 和 $C_{2}$ 的图像平面分别为 $P_{\pi }^{1}$ 和 $P_{\pi }^{2}$

故：

$P_{\pi }^{1} =\begin{pmatrix} u_{1}\\ v_{1}\\ w_{1} \end{pmatrix}=C_{1}P_{\pi }$

$P_{\pi }^{2} =\begin{pmatrix} u_{2}\\ v_{2}\\ w_{2} \end{pmatrix}=C_{2}P_{\pi }$

这意味着在3D中，点 $P_{\pi }$ 位于射线 $( u_{1},v_{1} ,w_{1}, 0)^{T}$ 上.然而，比例因子是未知的。让这个未知的比例因子由 $\tau$ 表示。然后我们得到

$P_{\pi } =\begin{pmatrix} u_{1}\\ v_{1}\\ w_{1}\\\tau \end{pmatrix}=\begin{pmatrix} P_{\pi }^{1} \\ \tau \end{pmatrix}$

又因为 $P_{\pi }$ 位于平面 $\pi$ 上，由 $\begin{pmatrix} N & 1 \end{pmatrix} .P =0$ 得 $\tau =-N.P_{\pi }^{1}$ ,因此

$P_{\pi } =\begin{pmatrix} u_{1}\\ v_{1}\\ w_{1}\\\tau \end{pmatrix}=\begin{pmatrix} I\\ -N\end{pmatrix}P_{\pi }^{1}$

注意，I是 $3\times 3$ 矩阵，N是 $1\times 3$ 矩阵，所以 $\begin{pmatrix} I\\ -N\end{pmatrix}$ 是 $4\times 3$ 矩阵。令 $C_{2}=\begin{pmatrix} A_{2}& a_{2} \end{pmatrix}$ , $A_{2}$ 是 $3\times 3$ 矩阵， $a_{2}$ 是 $3\times 1$ 向量。

$P_{\pi }^{2} =C_{2}P_{\pi }=\begin{pmatrix} A_{2}& a_{2} \end{pmatrix}\begin{pmatrix} I\\ -N\end{pmatrix}P_{\pi }^{1}$

请注意，第一个矩阵是 $3\times 4$ 矩阵，第二个矩阵是 $4\times 3$ 矩阵。因此，这两者相乘将得到一个 $3\times 3$ 矩阵。这就是我们所说的单应性 H。因此

$P_{\pi }^{2} =(A_{2}- a_{2}N)P_{\pi }^{1}=HP_{\pi }^{1}$

注意 $a_{2}$ 是 $3\times 1$ 矩阵，N是 $1\times 3$ 矩阵，因此， $a_{2}N$ 是 $3\times 3$ 矩阵，所以可以被 $A_{2}$ 所减，得到单应矩阵。因此H是 $3\times 3$ 矩阵，它将一个相机图像与另一个图像相关联并定义单应性。 使用这个矩阵，来自一个相机的图像可以被扭曲到另一个相机的视图。

请注意，相机校准矩阵 C 和单应性 H 都可以矫正一个比例因子(等比例缩小和放大)。因此，我们可以假设右下方的元素为 1。这将找到 C 时的未知数从 12 减少到 11。类似地，在计算 H 时，未知数为 8。所以，为了计算H，不得不从二个相机看向一个平面，必须找到两个相机看到的平面上同一点的图像。所以，简单来说我们需要知道两个相机中的对应点分别为 $P_{\pi }^{1}$ 和 $P_{\pi }^{2}$ 。从每个对应关系中，我们可以生成两个线性方程。要找到 H 中的 8 个未知数，我们只需要 4 个对应关系。因此，现在无需进行完整的相机校准(为两台相机找到 11 个参数导致 22 个参数)使用这 8 个单应性参数，我们可以将一台相机与另一台相机联系起来。
