💥1 概述

三相旋转磁场是一种由三个相位相互位移120度的交流电流所产生的磁场。这种磁场会随着电流的变化而旋转，形成一个旋转的磁场。要让这个磁场旋转到指定数量的周期，需要控制三个相位电流的频率和相位差。

通常情况下，可以通过控制三个相位电流的频率和相位差来控制旋转磁场的速度和方向。通过调节电流的频率和相位差，可以让磁场旋转到指定的周期数。这种技术在电机和发电机等领域得到广泛应用，可以实现高效的能量转换和控制。

【三相旋转磁场】研究涉及了对旋转磁场直到指定数量的周期的详尽探索，并且在研究过程中绘制了磁场随时间变化的图表。本文将深入探讨三相电机中磁场的旋转特性，包括磁场的形成过程、随时间的演变以及对电机性能的影响。通过对旋转磁场的系统分析，读者将能够更全面地理解三相电机工作原理，从而为电力系统和电机控制领域的进一步研究和应用提供坚实的理论基础。

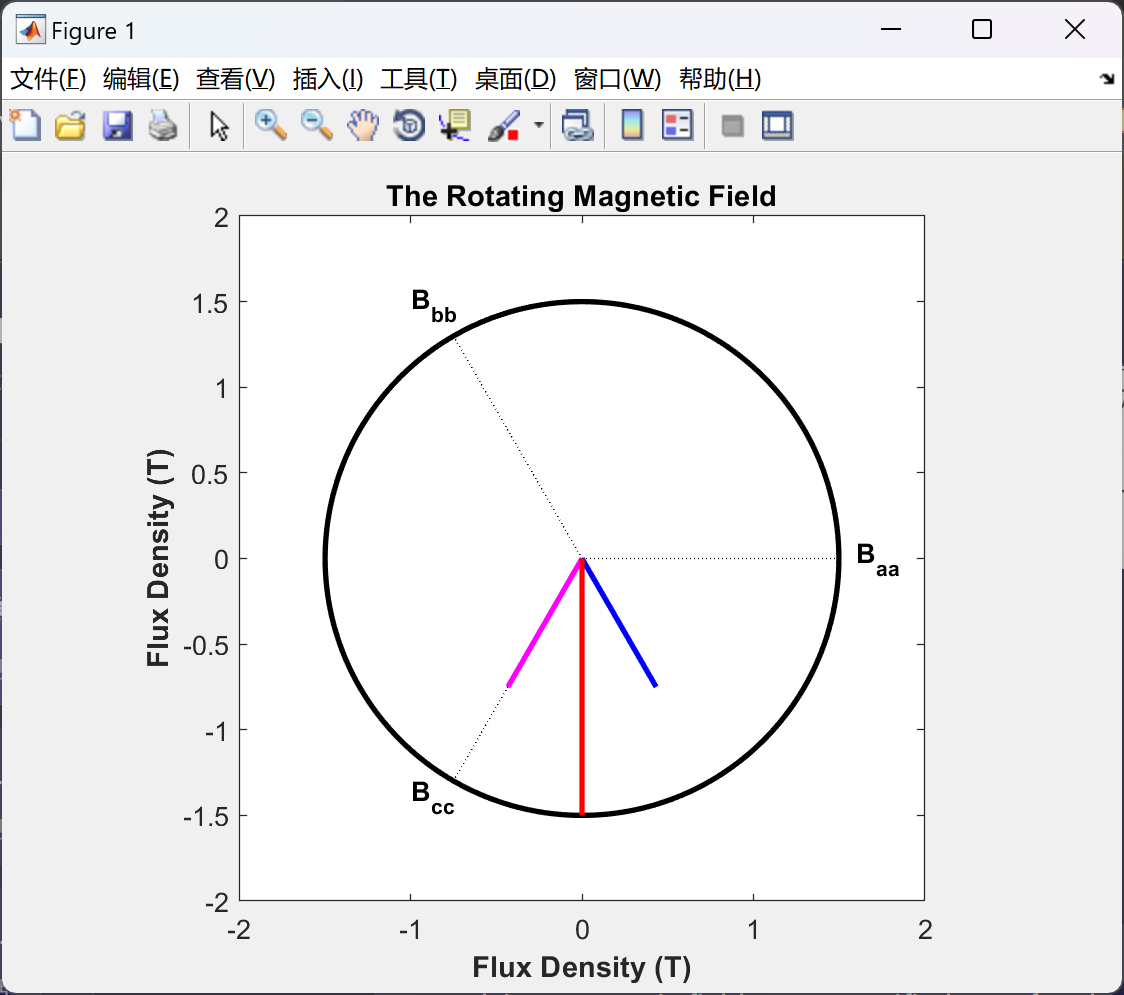

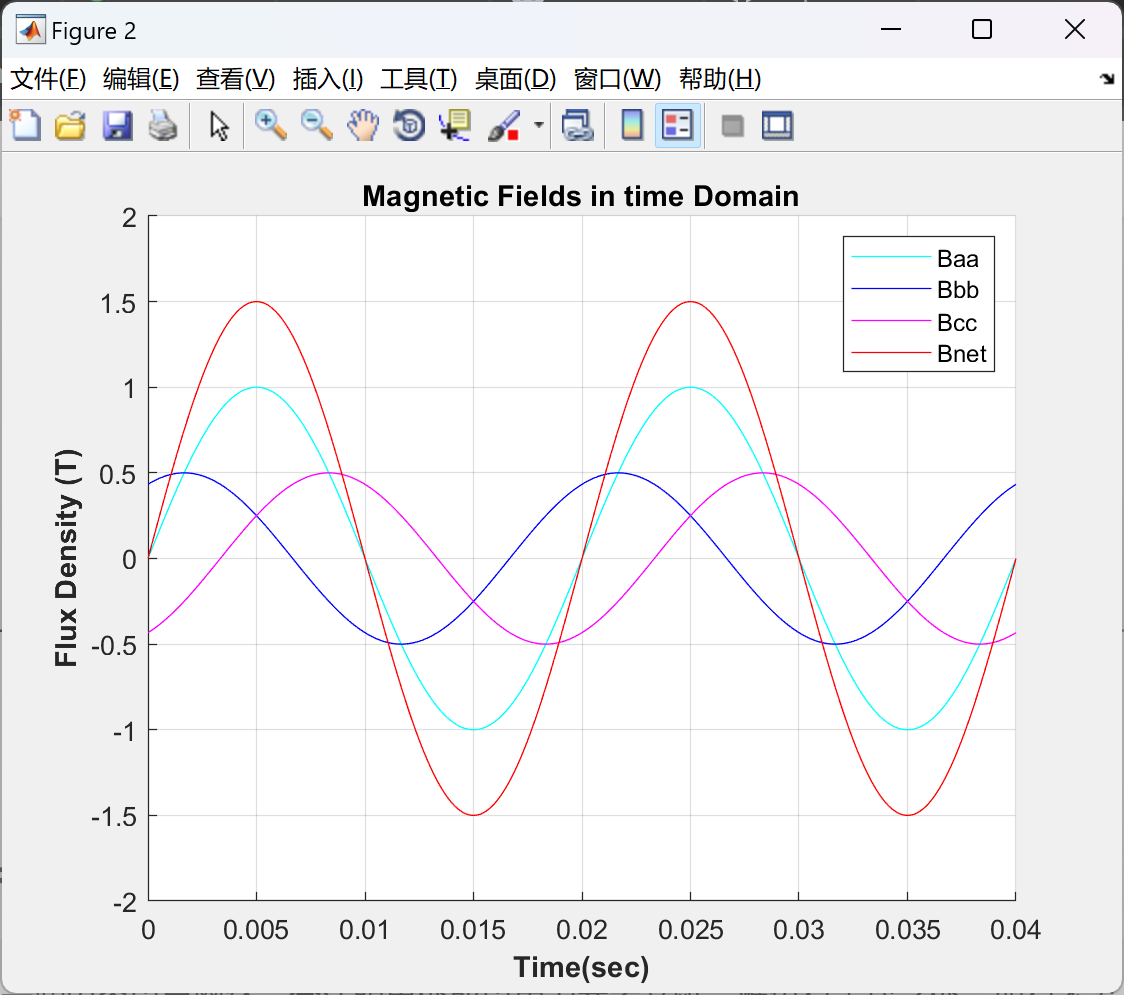

📚2 运行结果

部分代码：

First, generate the three component magnetic fields

t = 0:T/1200:n*T; % Time for five cycle of selected frequency
Baa = sin(w*t) .* (cos(0) + 1i*sin(0)); % Phase A magnetic field along its axis aa'
Bbb = sin(w*t-2*pi/3) .* (cos(2*pi/3) + 1i*sin(2*pi/3)); % Phase B magnetic field along its axis bb'
Bcc = sin(w*t+2*pi/3) .* (cos(-2*pi/3) + 1i*sin(-2*pi/3)); % Phase C magnetic field along its axis cc'

% Calculate Bnet
Bnet = Baa + Bbb + Bcc; % Net Magnetic field

% Calculate a circle representing the expected maximum value of Bnet

circle = 1.5 * (cos(w*t) + i*sin(w*t));
