💥1 概述

三相空间矢量脉宽调制是一种常用于功率逆变器的调制技术,它可以实现电机的无级调速和电力系统的能量转换。该技术利用三相空间矢量的变化来调制输出波形的脉宽,从而实现对电机的控制。

在三相空间矢量脉宽调制中,首先需要对三相电压进行空间矢量分解,得到三个矢量分量。然后,根据所需的输出电压和电流波形,通过调节矢量分量的大小和相位,来实现对输出波形的控制。最后,通过PWM技术将调制后的信号转换成适合于逆变器输出的脉冲信号。

三相空间矢量脉宽调制具有调制精度高、输出波形质量好、抗干扰能力强等优点。它广泛应用于电机控制、UPS电源、风力发电、太阳能发电等领域。

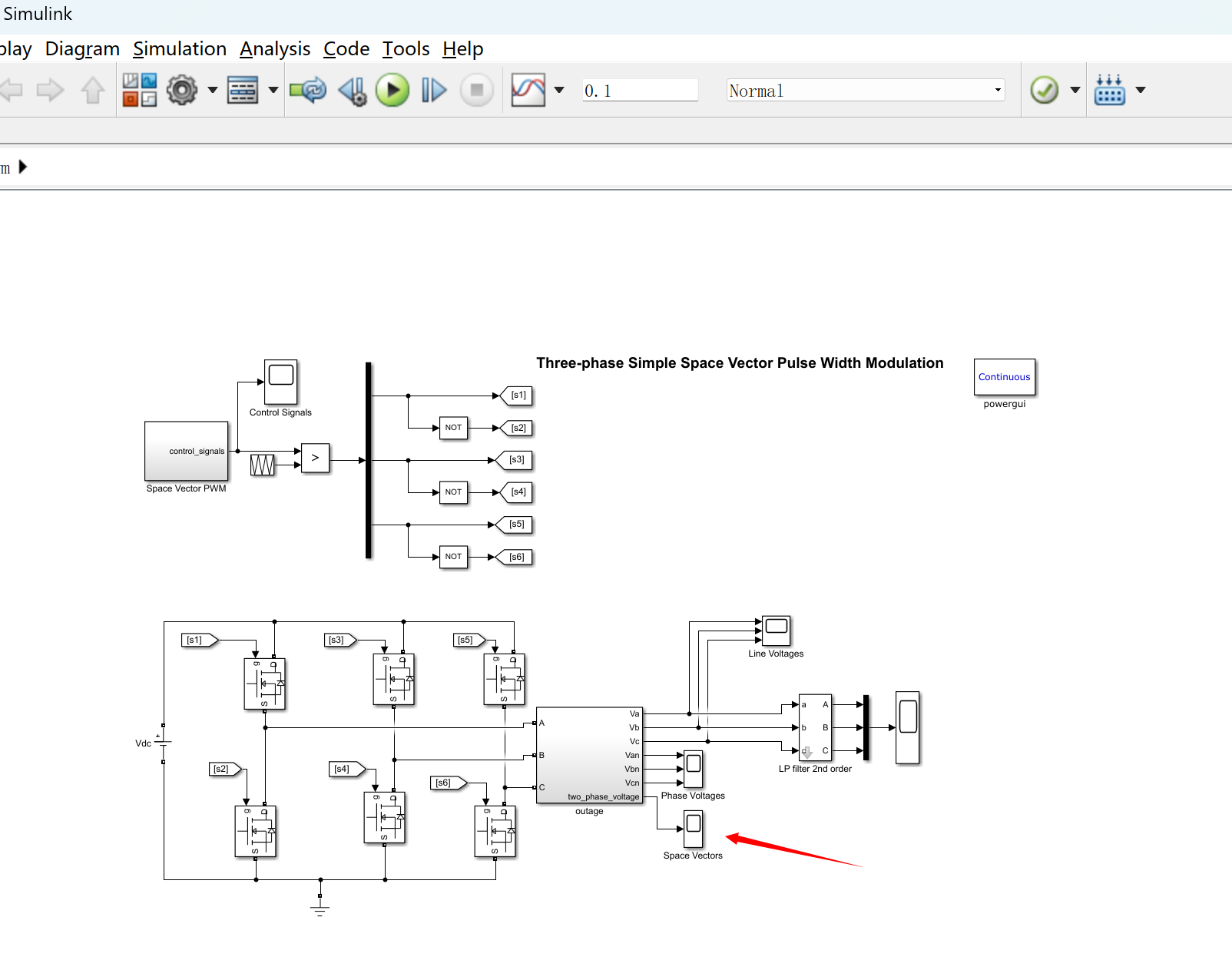

在功率逆变器的研究中,三相空间矢量脉宽调制是一项重要的技术。通过模拟实现了一种简单而高效的空间矢量调制方法。与其他复杂的算法相比,这种方法在运行时所需的计算量较少,因此可以在使用简单处理器的系统中实现。该模型还具备绘制空间矢量轨迹的功能,并可以根据模型属性中定义的参数,在不同的调制指数下进行详细检查。

通过使用三相空间矢量脉宽调制技术,功率逆变器可以实现对电力系统中三相电流和电压的精确控制。这项技术的关键在于通过调整脉冲宽度来改变电力信号的形状和幅度,从而实现对电力输出的精确调节。为研究人员提供了一种简单而高效的工具,用于探索不同调制指数下的空间矢量轨迹。

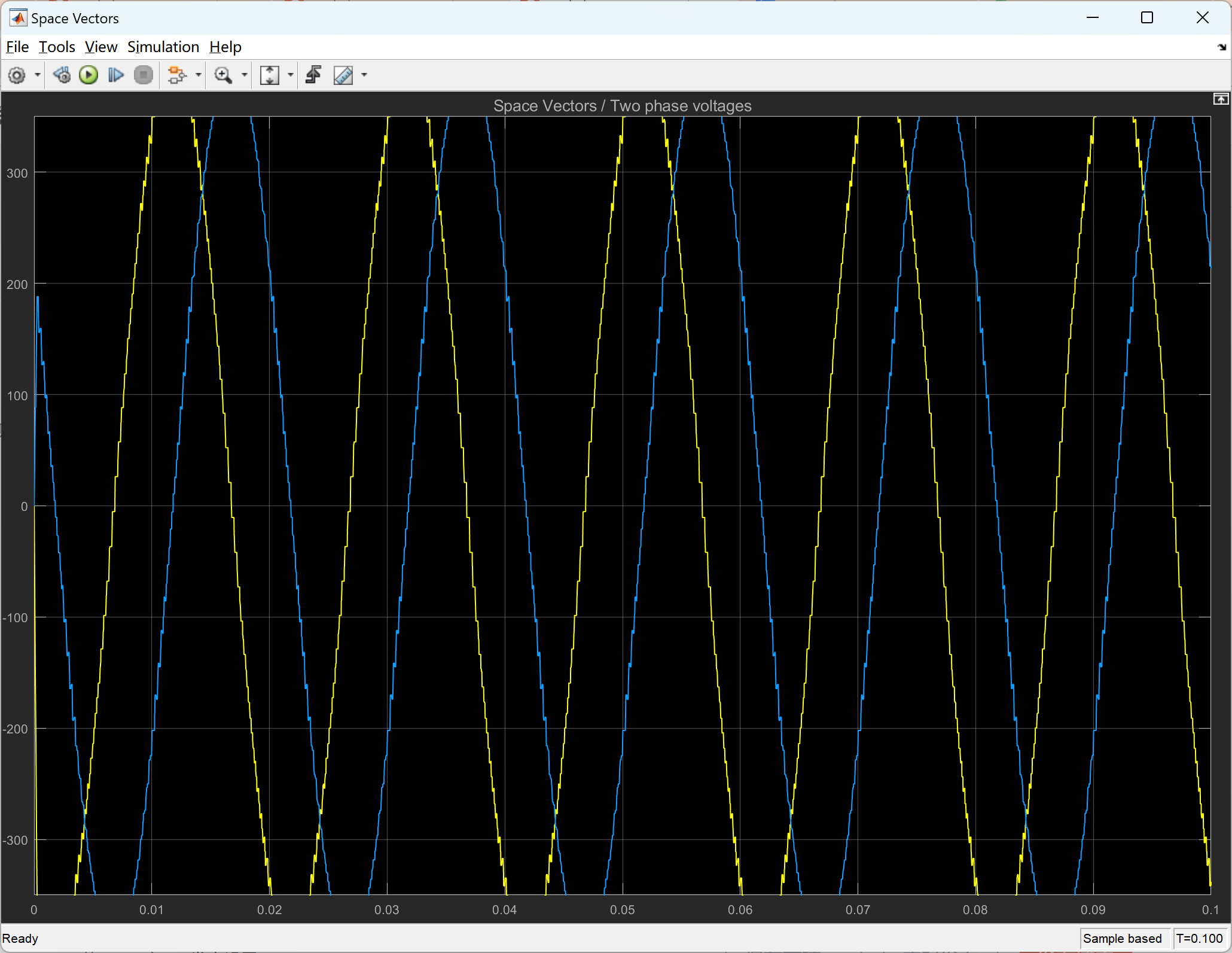

空间矢量轨迹是指在三相空间中,通过改变不同的调制指数,电力信号在三相坐标系中的运动路径。根据用户定义的参数,绘制出不同调制指数下的空间矢量轨迹图,从而帮助研究人员更好地理解和分析电力系统中的信号变化。这种功能使得研究人员可以通过观察和比较不同轨迹,找到最优的调制方案,以实现功率逆变器的高效运行。

为功率逆变器的研究提供了强有力的工具。通过模型的计算效率和空间矢量轨迹绘制功能,研究人员可以更加深入地探索不同调制指数下的电力信号变化,从而为功率逆变器的设计和优化提供有力支持。

一、SVPWM基本原理

1. 核心思想

SVPWM是一种基于空间矢量合成的PWM技术,通过控制逆变器输出的三相电压矢量,逼近理想圆形旋转磁场,从而优化电机性能。其核心在于将三相逆变器的开关状态与磁链轨迹关联,通过时间加权合成目标电压矢量。

2. 空间电压矢量构成
  • 三相逆变器的6个开关可生成6个非零矢量和2个零矢量(U0、U7),构成六边形的空间矢量图。
  • 非零矢量角度间隔60°,如U1(001)、U2(010)等,零矢量用于调整占空比和降低开关损耗。
3. 算法实现步骤
  1. 扇区判断:根据参考电压矢量的相位角确定其所在扇区(共6个扇区)。

  2. 作用时间计算:利用电压冲量等效原则,计算相邻矢量和零矢量的作用时间。例如,第一扇区中,参考矢量由U1、U2和零矢量合成,满足:

    其中Ts​为PWM周期,Tk、Tk+1为相邻矢量作用时间,T0T0​为零矢量时间。

  3. 开关序列生成:优化开关顺序以减少开关损耗,通常采用对称七段式或五段式调制。

4. 关键优势
  • 高直流电压利用率:输出线电压基波幅值可达直流母线电压的90%,比传统SPWM提高约15%。
  • 低谐波失真:通过逼近圆形磁链轨迹,减少转矩脉动和电流谐波(如THD比SPWM低30%以上)。

二、SVPWM在功率逆变器的应用场景

1. 工业电机驱动
  • 伺服电机与变频调速:通过精确控制磁链轨迹,提升动态响应和效率。例如,在矢量控制(FOC)中,SVPWM与磁场定向结合,实现高性能调速。
  • 多电平逆变器:用于中高压大功率场景(如级联H桥九电平逆变器),通过多电平SVPWM降低谐波和开关损耗。
2. 新能源系统
  • 光伏并网逆变器:结合MPPT算法,SVPWM提升光伏阵列的功率转换效率,并减少并网电流谐波。
  • 电动汽车驱动:在电机控制器中,SVPWM优化电池电压利用率,延长续航里程。
3. 特殊场景优化
  • 窄脉冲抑制:针对三电平逆变器,改进SVPWM策略以抑制窄脉冲,避免器件过热和电压失衡。
  • 低开关损耗设计:通过调整矢量作用顺序,减少开关次数(如两相调制法可降低损耗50%)。

三、SVPWM与传统PWM的性能对比

指标SVPWMSPWM
直流电压利用率90%(理论最大值)78%(需注入三次谐波才能提升至86.6%)
谐波含量(THD)更低(尤其在调制度M≥0.35时)较高
开关损耗优化开关序列可降低33%~50%较高
算法复杂度较高(需扇区判断和矢量合成)较低(基于三角波调制)
适用场景高性能电机控制、多电平逆变器低成本、低复杂度应用(如风扇)

四、当前研究热点与趋势

1. 多电平SVPWM扩展
  • 五电平及以上逆变器:通过分解合成矢量为多个两电平矢量,简化多电平调制算法。
  • 相移SVPWM:在级联型逆变器中引入相移角度,优化谐波分布和功率均衡。
2. 数字化与智能化实现
  • DSP/FPGA集成:例如基于TMS320F28335的快速算法,减少计算延迟。
  • 模型预测控制(MPC) :结合SVPWM优化动态响应,适用于新能源并网系统。
3. 能效优化技术
  • 碳化硅(SiC)器件应用:结合SVPWM降低开关损耗,提升逆变器效率。
  • 软开关技术:在零电压/电流状态下切换开关,进一步减少损耗。

五、总结

SVPWM凭借其高电压利用率、低谐波和优化开关损耗的优势,已成为高性能功率逆变器的核心技术。未来,随着多电平拓扑、数字化控制和新型半导体材料的融合,SVPWM将在新能源、工业自动化和电动汽车等领域发挥更大作用。

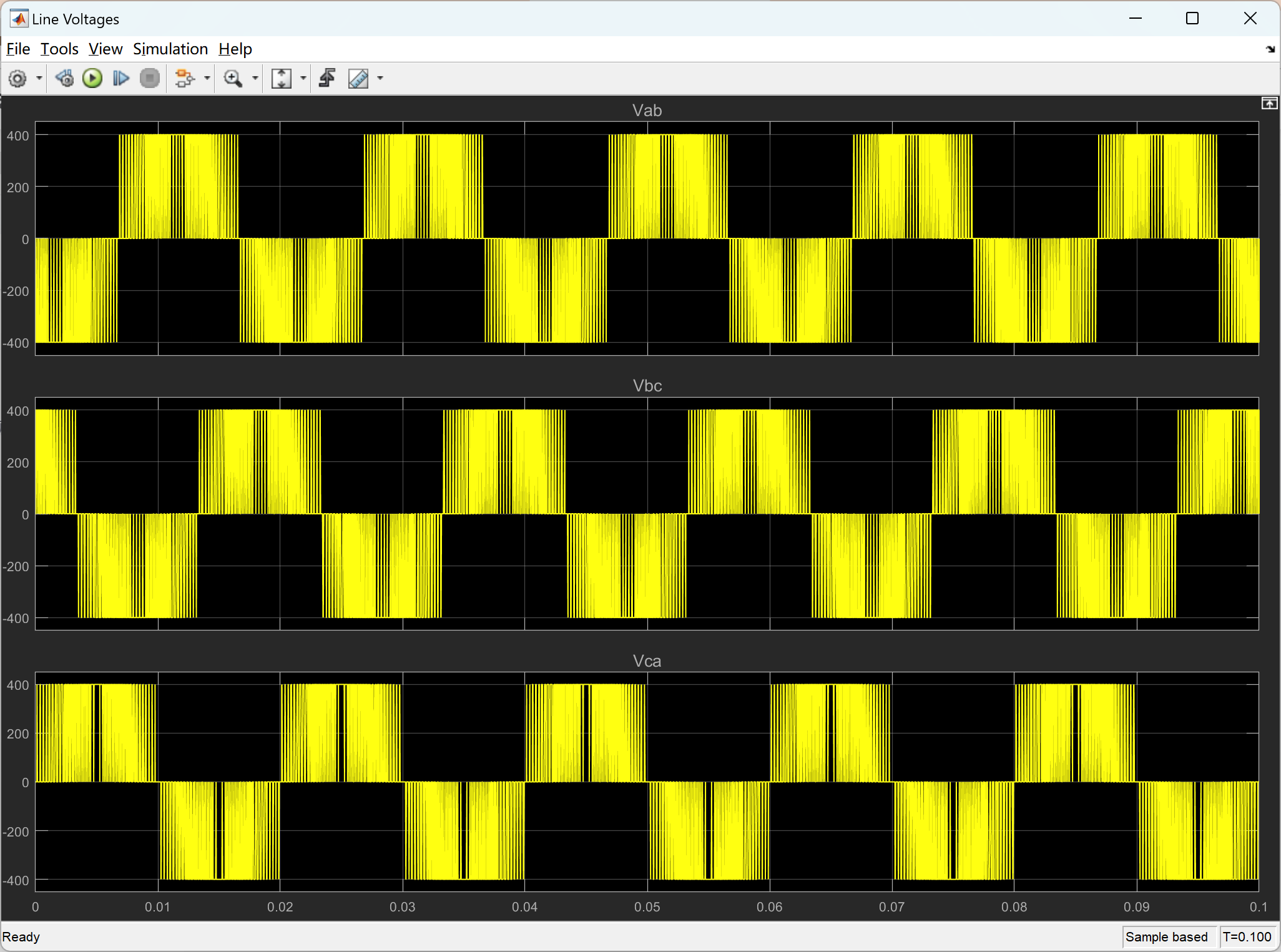

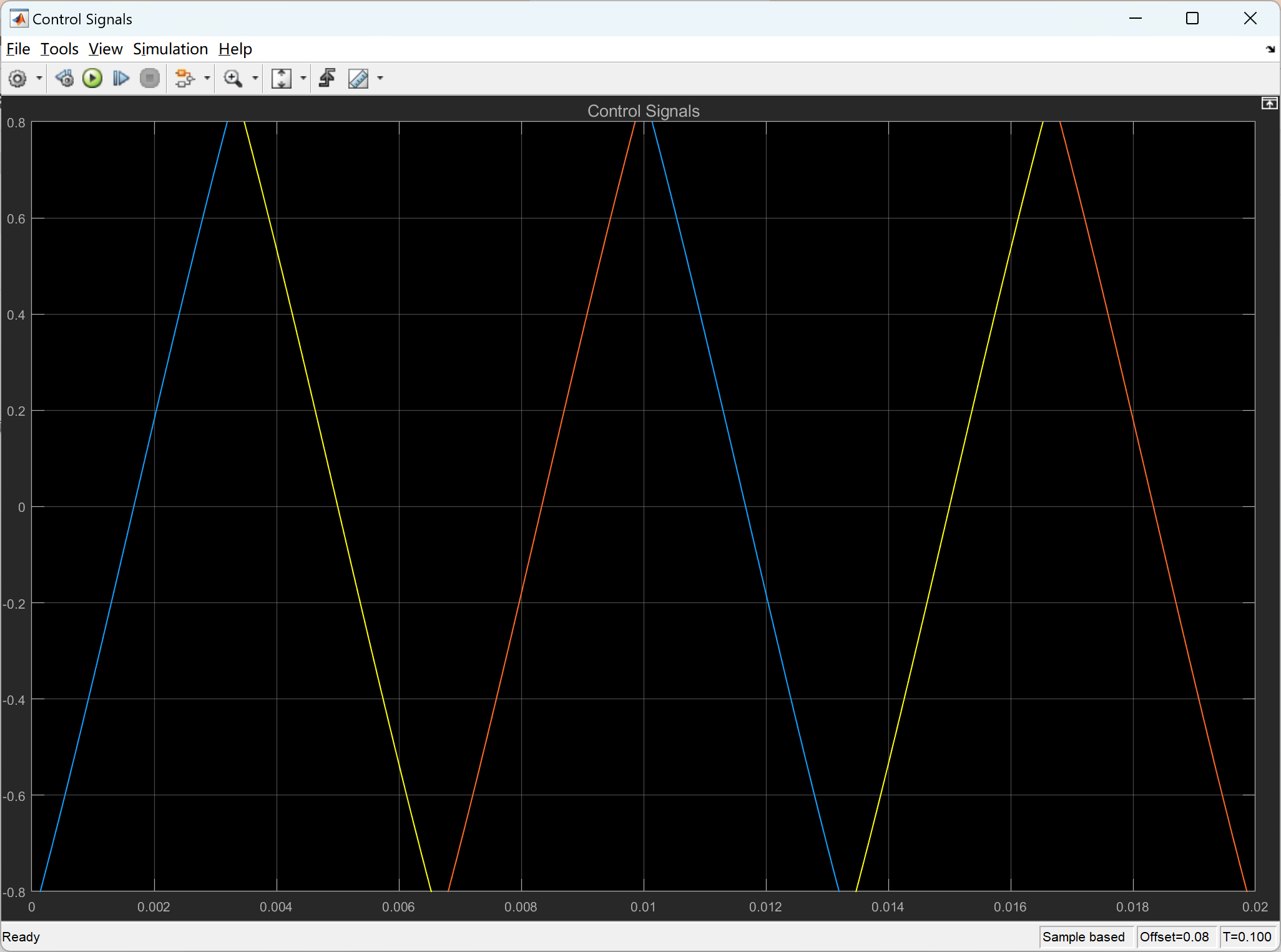

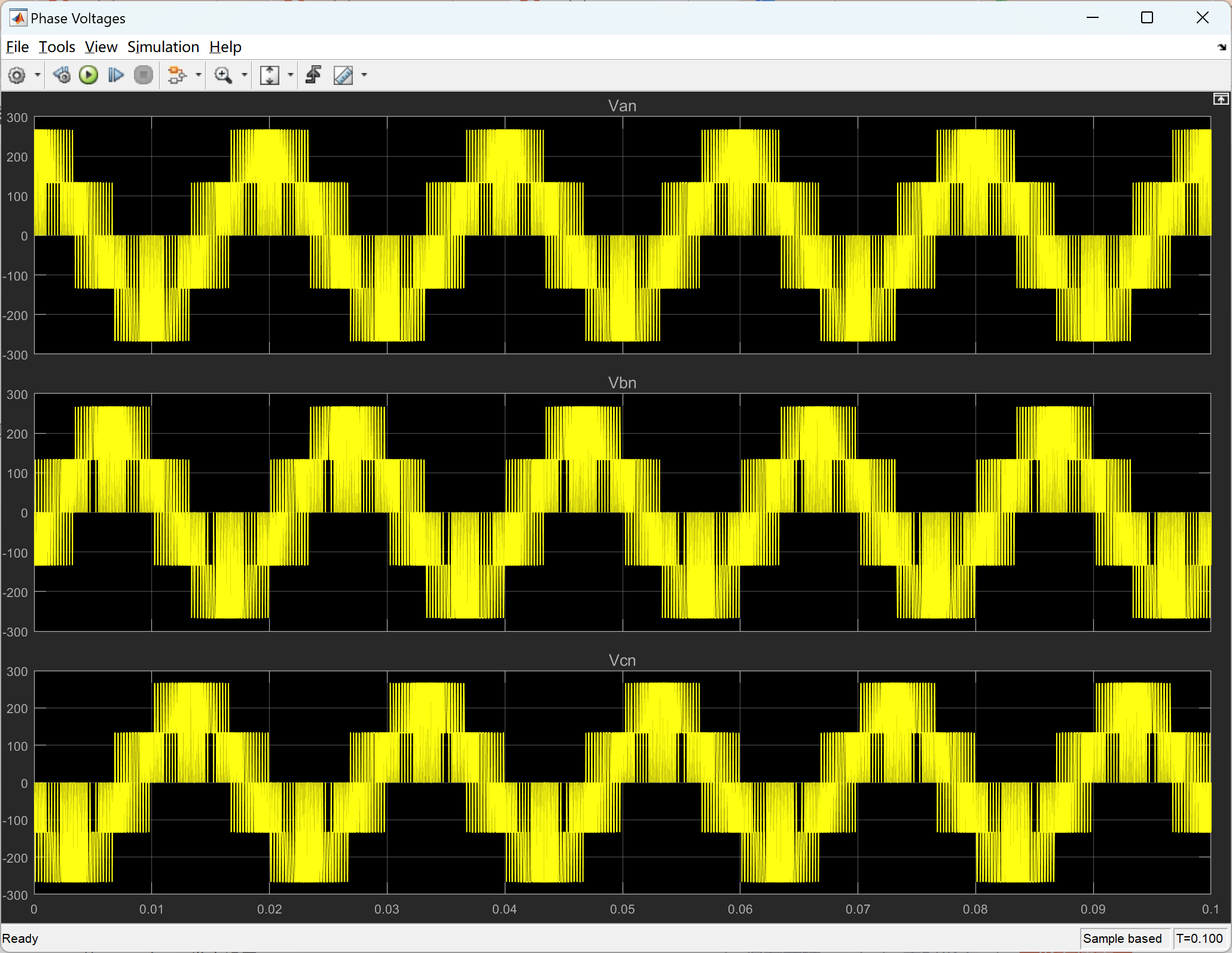

📚2 运行结果

🎉3 参考文献

文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。

[1]霍新亚.基于空间矢量滞环控制策略的并联型有源电力滤波器的研究[D].东南大学,2013.DOI:10.7666/d.Y2366323.

[2]岑国英张志吴育宁钟咏锴范乾烜张森磊.空间矢量脉宽调制技术的三相储能逆变器的研制[J].通信电源技术, 2022, 39(16):18-20.

[3]吕宏丽.空间矢量脉宽调制在三相逆变电源中的应用[J].机床与液压, 2014, 42(18):103-107.

[4]吕宏丽,Hong-li,LYU,等.空间矢量脉宽调制在三相逆变电源中的应用(英文)[J].机床与液压, 2014.DOI:CNKI:SUN:JCYY.0.2014-18-023.

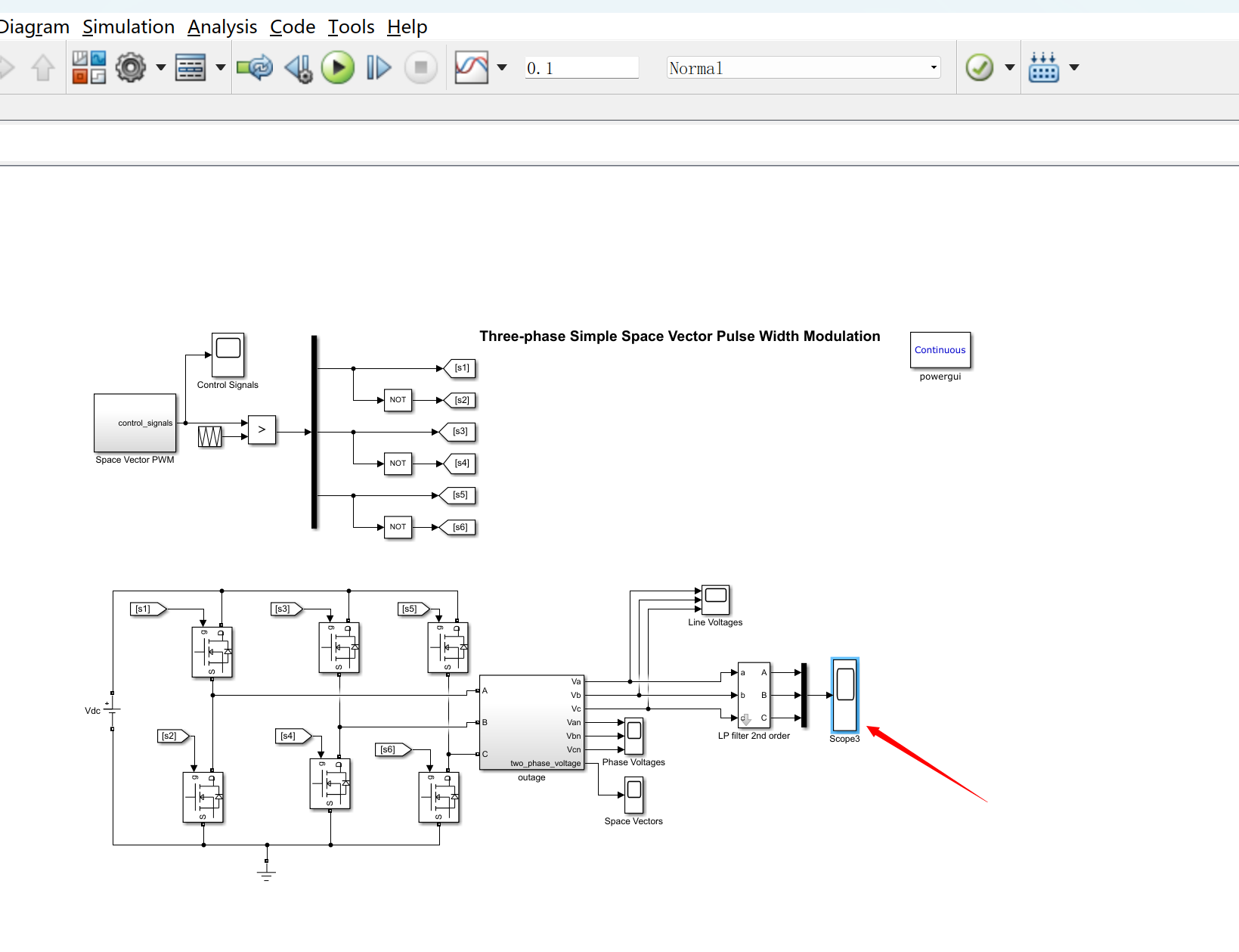

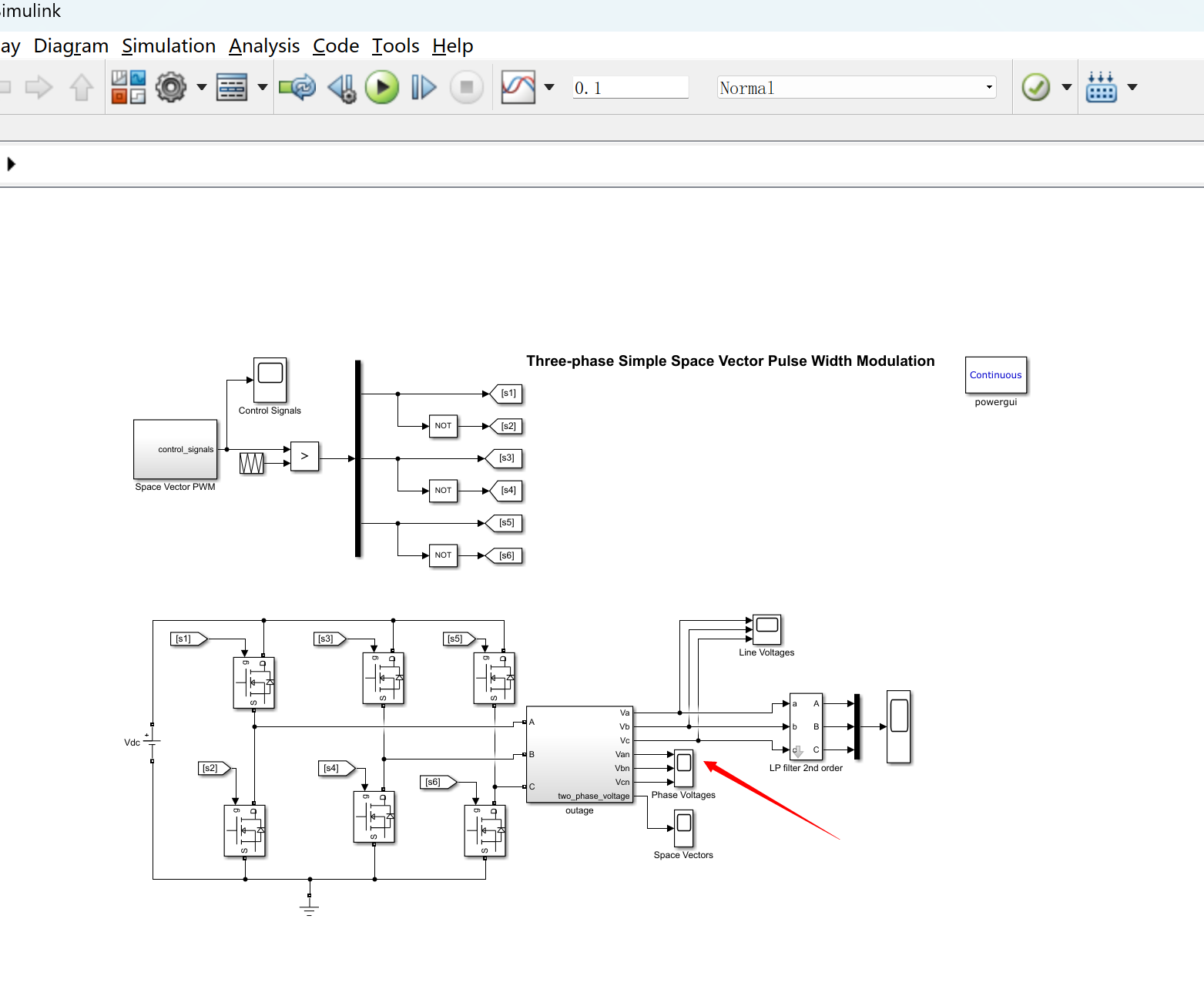

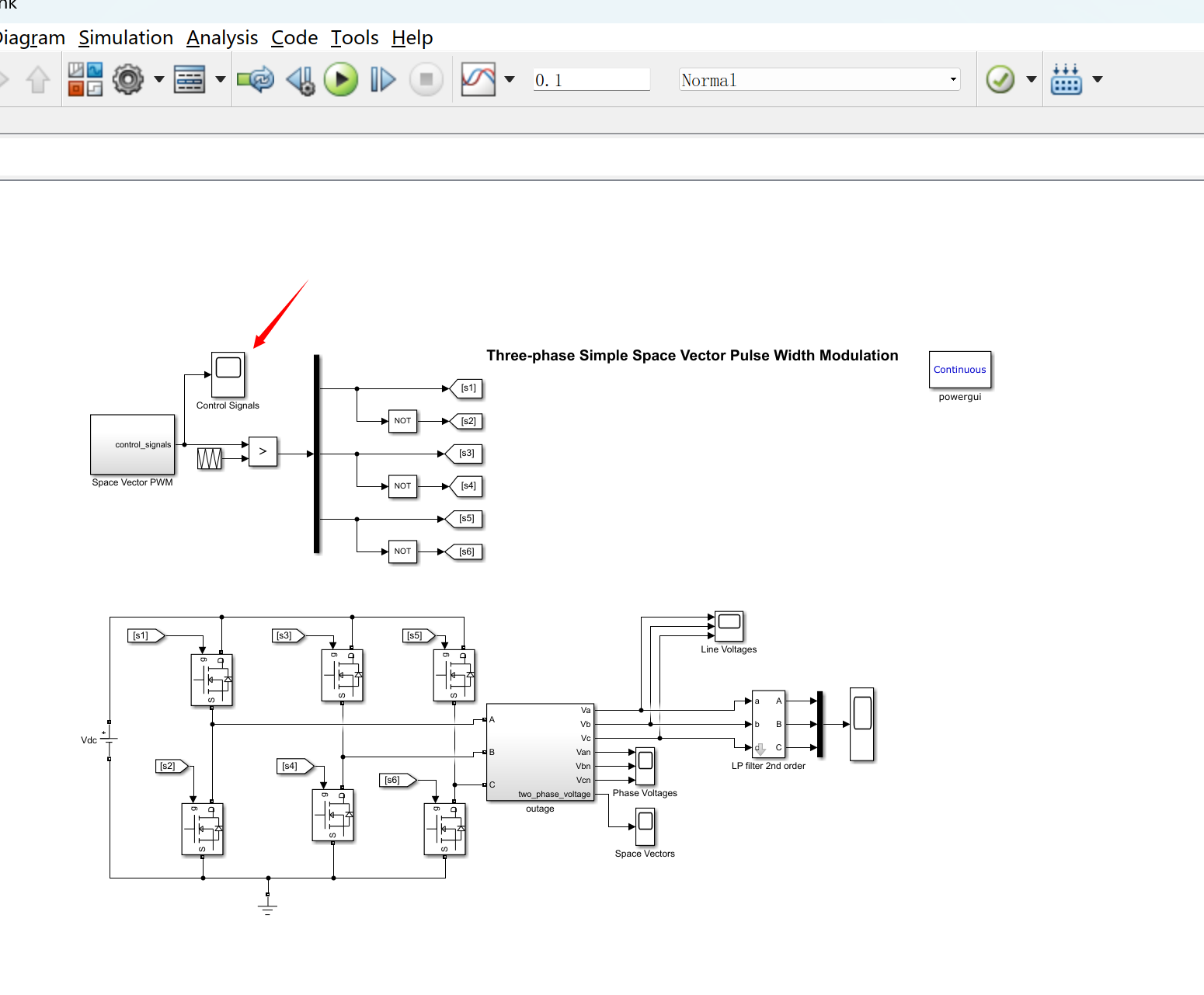

🌈4 Simulink仿真实现
