💥1 概述
基于LSTM和SVM的设备故障诊断研究
一、引言
随着工业自动化和智能化的快速发展，各类设备在生产过程中的作用愈发关键。设备的稳定运行对于保障生产效率、降低成本以及确保人员安全至关重要。然而，设备在长期运行过程中不可避免地会出现各种故障，这可能导致生产中断、产品质量下降甚至引发安全事故。因此，准确、高效的设备故障诊断技术成为工业领域的研究热点。
传统的设备故障诊断方法主要依赖于专家经验和简单的信号处理技术，在面对复杂多变的设备运行状况时，往往难以取得理想的诊断效果。近年来，机器学习和深度学习技术的飞速发展为设备故障诊断提供了新的思路和方法。长短期记忆网络（LSTM）和支持向量机（SVM）作为机器学习领域中两种重要的算法，在设备故障诊断方面展现出了独特的优势，受到了广泛的关注和应用。
二、LSTM与SVM算法原理
（一）LSTM算法原理
LSTM是一种特殊的循环神经网络（RNN），旨在解决传统RNN在处理长序列数据时遇到的梯度消失和梯度爆炸问题 。它通过引入细胞状态（cell state）和门控机制，能够有效地捕捉序列数据中的长期依赖关系。
LSTM的核心结构包括输入门（input gate）、遗忘门（forget gate）、输出门（output gate）和细胞状态（cell state）。遗忘门决定了要从细胞状态中丢弃哪些信息；输入门控制新的信息进入细胞状态；输出门则决定了细胞状态中的哪些信息将被输出。这种门控机制使得LSTM能够根据序列数据的当前时刻和历史信息，动态地调整细胞状态，从而实现对长序列数据的有效处理。
在设备故障诊断中，LSTM可以通过监测设备传感器的实时数据序列，学习到设备运行状态的变化趋势和特征，进而预测故障发生的可能性 。
（二）SVM算法原理
SVM是一种基于统计学习理论的监督学习算法，主要用于解决分类和回归分析问题 。其基本思想是在高维空间中寻找一个最优分类面，使得不同类别的样本点能够被最大间隔地分开，从而实现对新样本的准确分类。
对于线性可分的数据，SVM可以直接找到最优分类超平面。而对于线性不可分的数据，SVM通过引入核函数，将数据映射到高维特征空间，使得在高维空间中数据变得线性可分，然后再寻找最优分类超平面。
SVM具有对噪声和缺失数据的鲁棒性，并且在处理小样本数据时表现良好 。在设备故障诊断中，SVM可以通过获取设备在正常运行状态和故障状态下的数据信息，训练和优化模型，进而实现对设备故障类型的精确识别和定位。
三、基于LSTM和SVM的设备故障诊断方法
（一）数据采集与预处理
设备故障诊断的第一步是采集设备运行过程中的各种数据，这些数据通常来自于设备上安装的各类传感器，如振动传感器、温度传感器、压力传感器等。采集到的数据可能包含噪声、异常值等干扰信息，因此需要进行预处理。
数据预处理的主要步骤包括数据清洗、数据归一化和特征提取。数据清洗用于去除数据中的噪声和异常值；数据归一化可以将数据映射到特定的区间，如[0, 1]或[-1, 1]，以提高模型的训练效率和稳定性；特征提取则是从原始数据中提取出能够反映设备运行状态的关键特征，减少数据维度，提高诊断效率。
（二）基于LSTM的特征学习
将预处理后的数据输入到LSTM模型中进行特征学习。LSTM模型通过对设备运行数据序列的学习，能够自动提取出数据中的时间序列特征和长期依赖关系，这些特征对于故障诊断具有重要的指示作用。
在训练LSTM模型时，需要根据数据的特点和问题的需求，设置合适的超参数，如网络层数、隐藏层神经元数量、学习率等。同时，选择合适的损失函数（如均方误差损失函数、交叉熵损失函数等）和优化器（如随机梯度下降、Adagrad、Adam等）来训练模型，使得模型能够不断学习和优化，以达到较好的性能。
（三）基于SVM的故障分类
将LSTM模型提取到的特征作为SVM模型的输入，进行故障分类。SVM模型根据这些特征，在高维空间中寻找最优分类面，将设备的运行状态分为正常状态和不同类型的故障状态。
在训练SVM模型时，同样需要选择合适的核函数（如线性核、径向基核、多项式核等）和超参数，以提高模型的分类性能。通过使用训练数据对SVM模型进行训练和优化，使得模型能够准确地识别设备的故障类型。
（四）模型评估与优化
为了评估基于LSTM和SVM的设备故障诊断模型的性能，需要使用测试数据集对模型进行测试。常用的评估指标包括准确率、召回率、F1值、精确率等。准确率反映了模型正确分类的样本占总样本的比例；召回率衡量了模型能够正确识别出的正例样本占所有正例样本的比例；F1值是准确率和召回率的调和平均数，综合反映了模型的性能；精确率则表示模型预测为正例的样本中实际为正例的比例。
如果模型的性能不理想，可以通过调整LSTM和SVM模型的超参数、增加训练数据量、改进数据预处理方法等方式对模型进行优化，以提高模型的诊断准确率和可靠性。
四、实验与结果分析
（实验平台包括一个2马力的电机（左侧）（1hp=746W），一个转矩传感器（中间），一个功率计（右侧）和电子控制设备（没有显示）。被测试轴承支承电机轴。使用电火花加工技术在轴承上布置了单点故障，故障直径分别为0.007、0.014、0.021、0.028、0.040英寸（1英寸=2.54厘米）。其中前三种故障直径的轴承使用的是SKF轴承，后两种故障直径的轴承使用的是与之等效的NTN轴承。
（实验中使用加速度传感器采集振动信号，通过使用磁性底座将传感器安放在电机壳体上。加速度传感器分别安装在电机壳体的驱动端和风扇端12点钟的位置。在有些实验中，传感器也被安放在电机支承底盘上。振动信号是通过16通道的DAT记录器采集的，并且后期在MATLAB环境中处理。数字信号的采样频率为12000S/s，驱动端轴承故障数据同时也以48000S/s的采样速率采集。
（外圈的故障是固定不变的，因此故障相对于轴承受载区域的位置对电机/轴承系统的振动响应有直接的影响。为了对这个影响进行定量研究，实验中分别对驱动和风扇端的轴承外圈布置3点钟、6点钟、12点钟方向的故障。
| Fault Diameter故障直径 | Motor Load负载 (HP) | Approx. Motor Speed电机转速 (rpm) | Inner Race | Ball | Outer Race | ||
| Centered | Orthogonal | Opposite | |||||
| 0.007" | 0 | 1797 | |||||
| 1 | 1772 | ||||||
| 2 | 1750 | ||||||
| 3 | 1730 | 133 | |||||
| 0.014" | 0 | 1797 | * | * | |||
| 1 | 1772 | * | * | ||||
| 2 | 1750 | * | * | ||||
| 3 | 1730 | * | * | ||||
| 0.021" | 0 | 1797 | |||||
| 1 | 1772 | ||||||
| 2 | 1750 | ||||||
| 3 | 1730 | ||||||
| 0.028" | 0 | 1797 | 3001 | * | * | * | |
| 1 | 1772 | * | * | * | |||
| 2 | 1750 | * | * | * | |||
| 3 | 1730 | * | * | * | |||
Download: 48k Drive End Bearing Fault Data
* = Data not available
| Fault Diameter | Motor Load (HP) | Approx. Motor Speed (rpm) | Inner Race | Ball | Outer Race | ||
| Centered | Orthogonal | Opposite | |||||
| 0.007" | 0 | 1797 | |||||
| 1 | 1772 | ||||||
| 2 | 1750 | ||||||
| 3 | 1730 | ||||||
| 0.014" | 0 | 1797 | * | * | |||
| 1 | 1772 | * | * | ||||
| 2 | 1750 | * | * | ||||
| 3 | 1730 | * | * | ||||
| 0.021" | 0 | 1797 | |||||
| 1 | 1772 | ||||||
| 2 | 1750 | ||||||
| 3 | 1730 | 217 | |||||
（四）结果分析
通过对实验结果的分析，发现LSTM模型能够有效地学习到设备运行数据中的时间序列特征和长期依赖关系，为SVM模型提供了丰富的故障特征信息；而SVM模型则能够利用这些特征，准确地对设备的故障类型进行分类。同时，数据预处理步骤对于提高模型的性能也起到了重要的作用，通过数据清洗、归一化和特征提取，减少了噪声和冗余信息的干扰，提高了模型的训练效率和分类准确率。
五、结论与展望
（一）结论
本文对基于LSTM和SVM的设备故障诊断方法进行了研究。通过将LSTM的时间序列特征学习能力和SVM的分类能力相结合，提出了一种有效的设备故障诊断方案。实验结果表明，该方案能够准确地识别设备的故障类型，具有较高的诊断准确率和可靠性。与传统的故障诊断方法相比，基于LSTM和SVM的方法能够更好地处理复杂的设备运行数据，适应不同的故障模式和工况条件。
（二）展望
尽管基于LSTM和SVM的设备故障诊断方法取得了较好的效果，但仍然存在一些可以改进和拓展的方向。未来的研究可以从以下几个方面展开：
- 模型优化：进一步探索和优化LSTM和SVM模型的结构和参数，结合其他深度学习算法或优化技术，如卷积神经网络（CNN）、注意力机制等，提高模型的性能和泛化能力。
- 多源数据融合：考虑融合更多类型的设备运行数据，如温度、压力、电流等，充分利用不同数据源之间的互补信息，提高故障诊断的准确性和全面性。
- 实时诊断与预测性维护：将故障诊断模型应用于实际生产环境中，实现设备故障的实时监测和诊断，并结合预测性维护技术，提前预测设备故障的发生，为设备维护决策提供支持，降低设备故障率和维修成本。
- 跨领域应用：将基于LSTM和SVM的故障诊断方法推广到其他工业领域和设备类型，如电力系统、航空航天、汽车制造等，进一步拓展其应用范围和价值。
通过不断的研究和创新，相信基于LSTM和SVM的设备故障诊断技术将在未来的工业发展中发挥更加重要的作用，为保障设备的稳定运行和提高生产效率提供有力的支持。

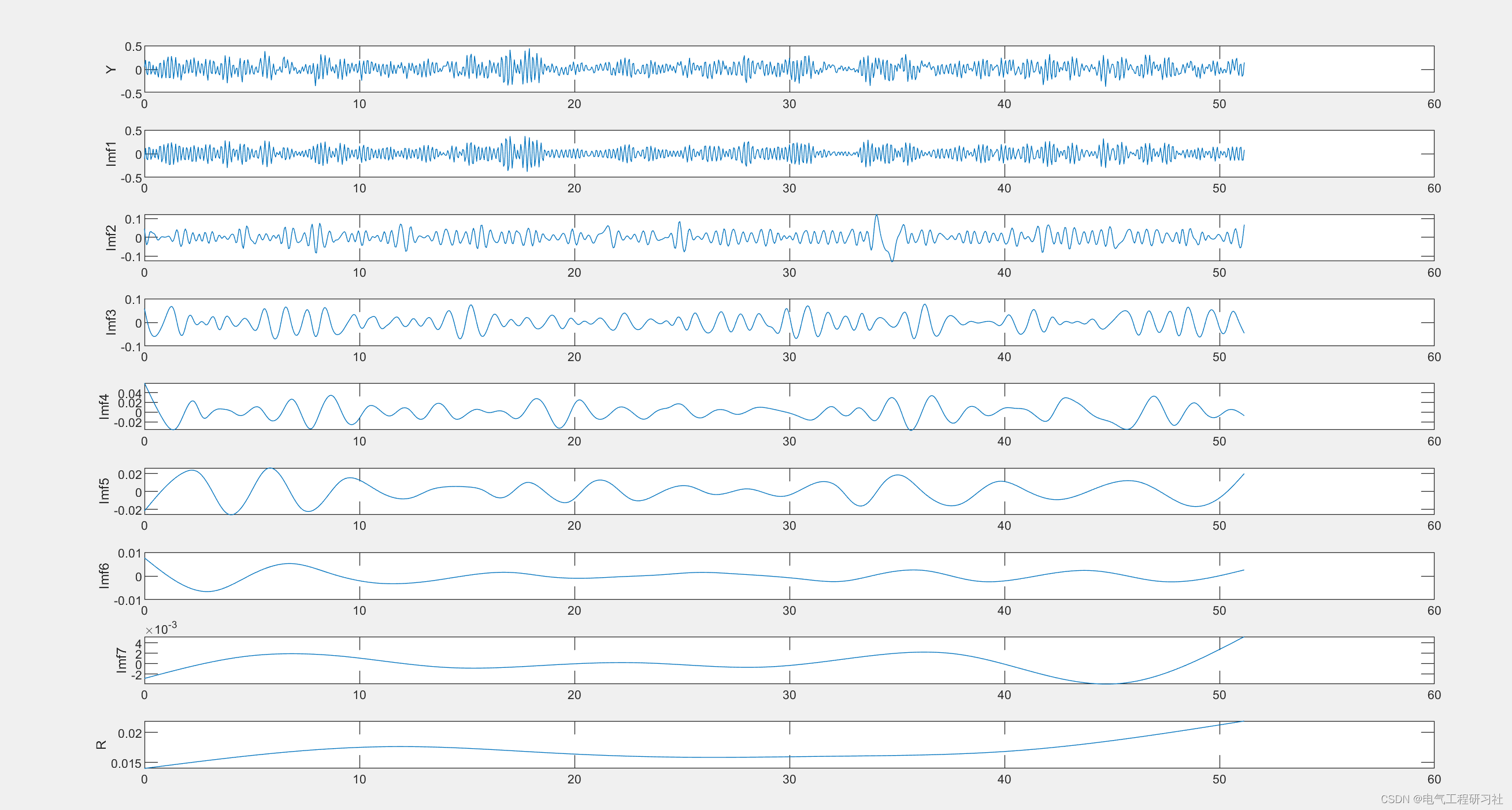

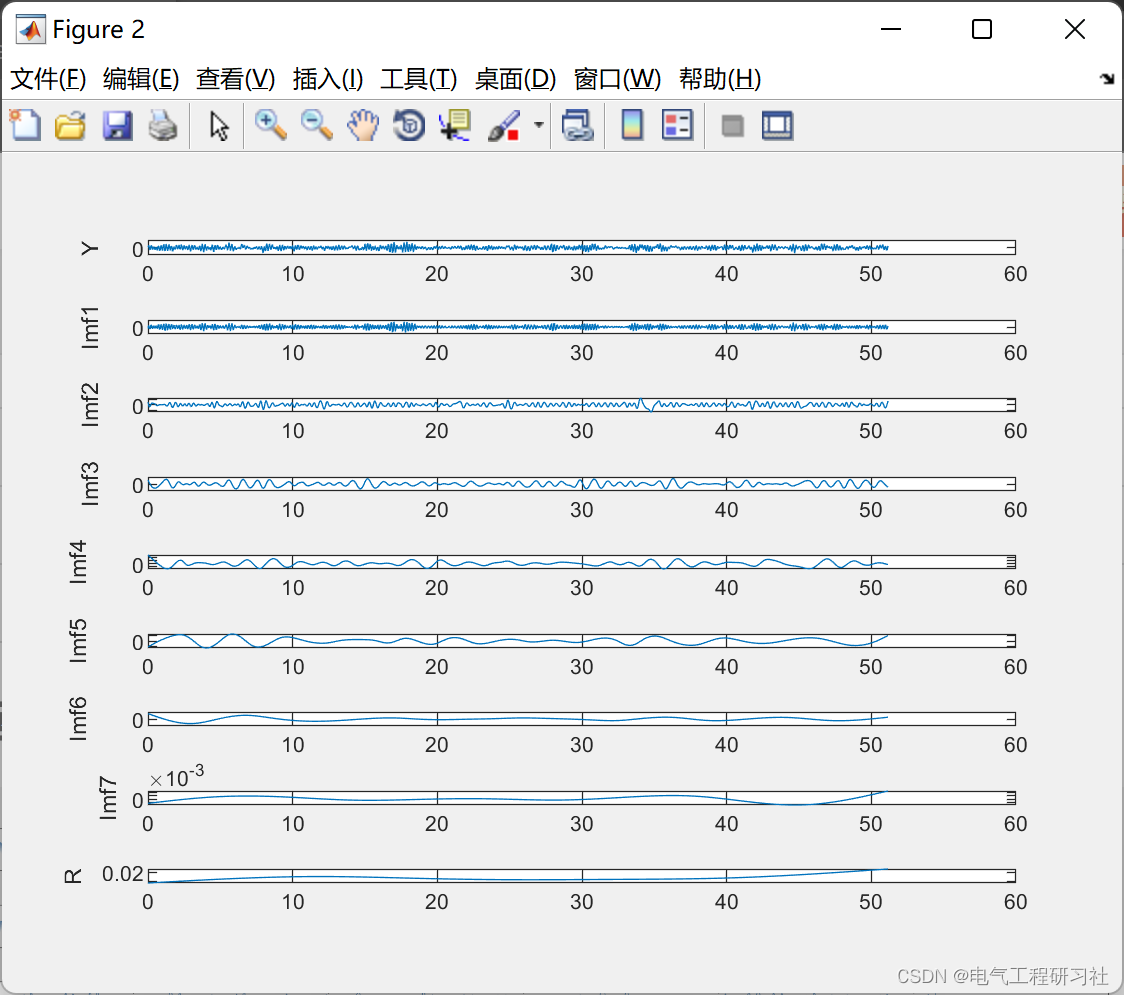

📚2 运行结果
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
🌈4 Matlab代码、数据、文档
