cam_lidar_calibration标定速腾激光雷达和单目相机外参

---

Windows 10(64bits) + VMware 16 Pro + Ubuntu 20.04 + Noetic
激光雷达：速腾聚创32线激光雷达 RS-LIDAR-32
单目相机：acA1920-40gc（GigE接口）

---

一、资源链接

代码：https://github.com/acfr/cam_lidar_calibration
论文：Optimising the selection of samples for robust lidar camera calibration
教程视频: youtube视频

二、代码测试

2.1安装依赖

sudo apt update && sudo apt-get install -y ros-noetic-pcl-conversions ros-noetic-pcl-ros ros-noetic-tf2-sensor-msgs
sudo apt install python3-pip
pip3 install pandas scipy
sudo apt install ros-noetic-tf-conversions //如果缺少tf
sudo pip3 install -U catkin_tools  //如果报错“catkin：未找到命令”

2.2代码下载和修改

基本都是一些头文件问题，与opencv版本有关，对源码进行以下修改：

2.2.1 optimiser.h文件

修改
#include <opencv/cv.hpp> ————>  #include <opencv2/imgproc.hpp>
新增：
#include <opencv2/calib3d.hpp>
#include <opencv2/core/core_c.h>

2.2.2 feature_extractor.h文件

#include <opencv2/imgcodecs.hpp>

2.3编译代码

注意：

• 有博客教程用catkin_make编译，但是我有时会报以下错误：
• 建议用catkin build编译

fatal error: cam_lidar_calibration/RunOptimiseAction.h: 没有那个文件或目录
   14 | #include <cam_lidar_calibration/RunOptimiseAction.h>

解决方法：

• 删除build、devel文件夹，重新使用catkin build编译

mkdir -p cam_lidar_calibration_ws/src
cd cam_lidar_calibration_ws/src
git clone https://github.com/acfr/cam_lidar_calibration.git
cd ..
catkin build
source devel/setup.bash

2.4测试数据集

2.4.1迭代计算

测试作者提出的数据集，输入以下命令开始迭代计算

roslaunch cam_lidar_calibration run_optimiser.launch import_samples:=true

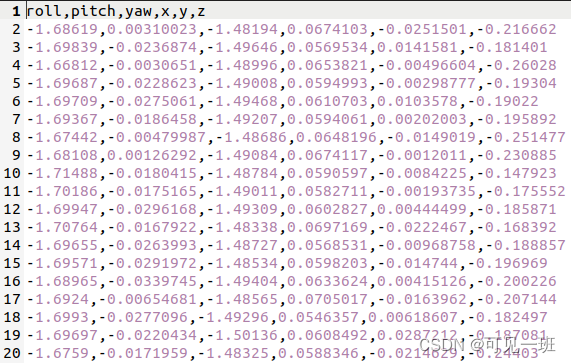

输出标定结果csv文件到路径：/cam_lidar_calibration_ws/src/cam_lidar_calibration-master/data/vlp，内容如下：

images文件夹里是进行标定的图片，pcd文件夹里是点云

2.4.2查看校准结果

点云投影到图像上

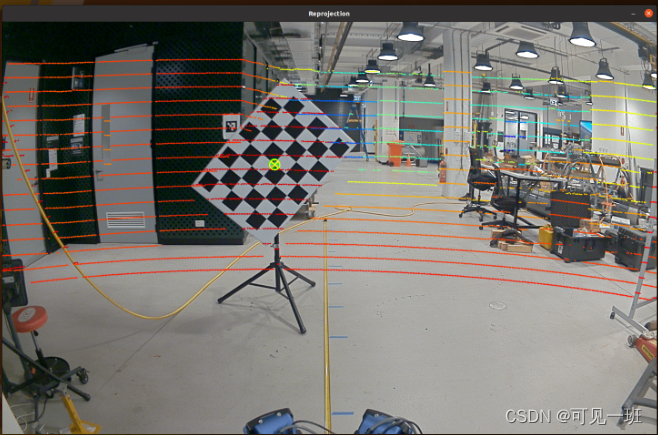

roslaunch cam_lidar_calibration assess_results.launch csv:="$(rospack find cam_lidar_calibration)/data/vlp/calibration_quickstart.csv" visualise:=true

三、标定自己激光雷达和相机

3.1修改代码

3.1.1camera_info.yaml配置文件

这个文件是相机内参，设置是否为鱼眼相机、像素宽和高、内参矩阵和失真系数。相机内参标定方法推荐采用ROS官方程序，camera_calibration。
这里有个疑问：接收了camera_info话题，已经包含了相机内参，为什么还要有个文件设置内参？
答：再次检查camera_info，确保为正确的相机

distortion_model: "non-fisheye"
width: 1920
height: 1208
D: [-0.094019, 0.09411, -0.001433, 0.000995]
K: [1407.08388, 0.0, 959.1316, 0.0, 1406.07625, 599.30022, 0.0, 0.0, 1.0]

3.1.2params.yaml配置文件

这个文件配置标定程序接收的话题名称、点云选取初始范围和棋盘格参数
我采用了A2规格的标定板，生成棋盘格的matlab代码和图片
生成camera_info话题的方式

# Topics
camera_topic: "/camera_raw"      	#格式为：sensor_msgs/Image
camera_info: "/camera_info"			#格式为：sensor_msgs/CameraInfo
lidar_topic: "/rslidar_points"		#格式为：sensor_msgs/PointCloud2

# Dynamic rqt_reconfigure default bounds,点云的选取的初始范围
feature_extraction:
  x_min: -10.0
  x_max: 10.0
  y_min: -8.0
  y_max: 8.0
  z_min: -5.0
  z_max: 5.0

# Properties of chessboard calibration target，棋盘格参数
chessboard:
  pattern_size:		#棋盘的内部顶点7*5
    height: 10
    width: 7
  square_length: 50
  board_dimension:		# 底板规格
    width: 430
    height: 580
  translation_error:
    x: 2
    y: 0

3.1.3cam_lidar_calibration.rviz配置文件

在rviz里手动修改比较麻烦，可以之间改rviz文件

62   Image Topic: /camera_raw
156  Fixed Frame: rslidar

3.2录制数据集

数据集录制建议：

• 按照不同的位姿分别录制，这个程序支持后台换rosbag
• 要求点云和图像的时间戳接近，程序的执行是通过ROS时间同步机制进入回调函数的
• /rslidar_points符合点云格式要求，可以进入回调函数
• 论文里录制的位姿数量为：50

3.3正式标定

3.3.1开启程序

运行命令：

source devel/setup.bash
roslaunch cam_lidar_calibration run_optimiser.launch import_samples:=false

会出现RVIZ和rqt_reconfigure窗口

3.3.2播放数据集bag

推荐使用循环播放的方式，采集很短的原始数据就可以，避免下一步分割标定板点云时，还没分割好就播放完了，同时，可以避免采集长时间数据导致bag文件过大。

rosbag play -l filename.bag

3.3.3分割标定板点云

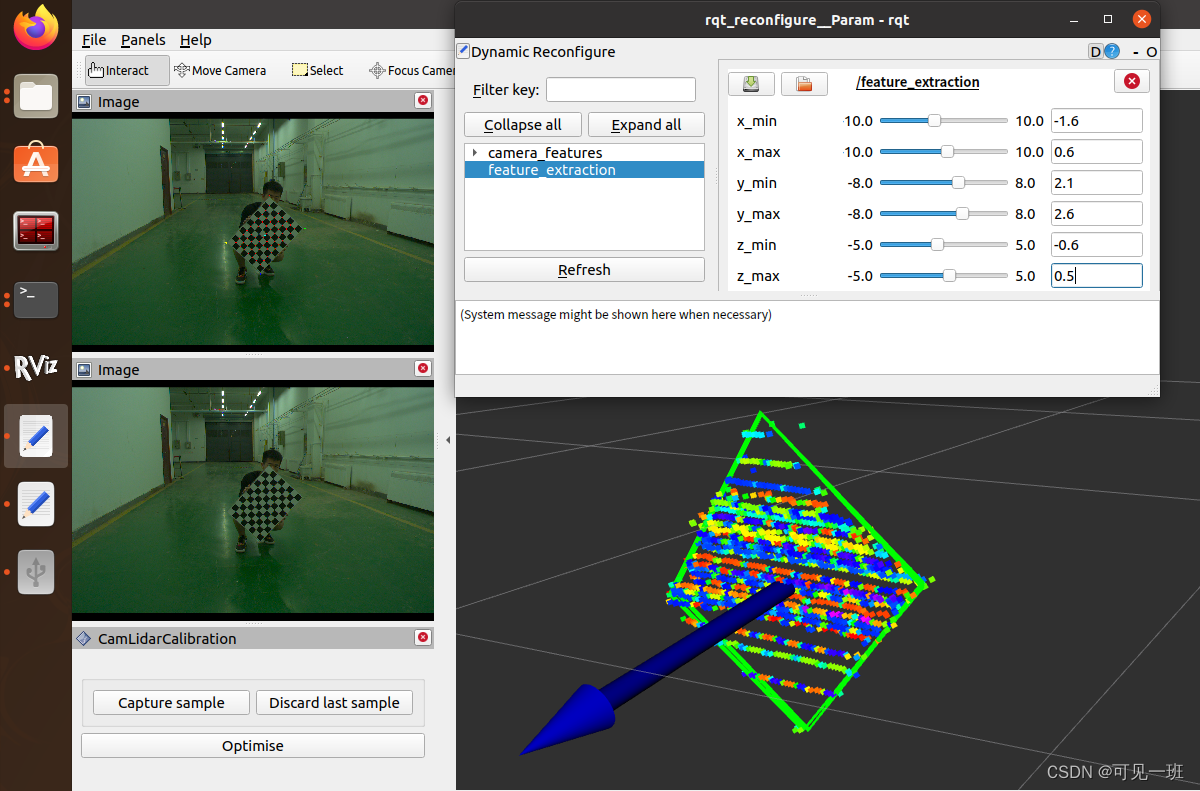

分别调整rqt_reconfigure /feature_extraction的xyz坐标最大值最小值，使区域内仅有棋盘格点云，然后点击窗口左下角的capture sample，如果分割效果或点云扫描效果不佳，会影响RANSAC拟合平面，而在终端里报错，如下两种，都是因为RANSAC拟合不好：
报错1：

[pcl::SampleConsensusModel::getSamples] Can not select 0 unique points out of 1!
[pcl::RandomSampleConsensus::computeModel] No samples could be selected!
[pcl::RandomSampleConsensus::computeModel] RANSAC found no model.
[pcl::SACSegmentation::segment] Error segmenting the model! No solution found.
[ERROR] [1683812483.061709716]: RANSAC unsuccessful, discarding sample - Need more lidar points on board

报错2：

[ERROR] [1683812611.096828779]: Plane fitting error, LiDAR board dimensions incorrect; discarding sample - try capturing again

位姿数量足够多时，再点击rviz中的optimise进行优化求解，最终结果保存到“cam_lidar_calibration/data/日期时间” 路径下，包括采集的图像、点云pcd、位姿。计算完成后，rviz里还是显示optimising，而且三个图标是灰色，看终端里显示了“end”就表示计算完成了，可以放心关闭程序，查看结果了。

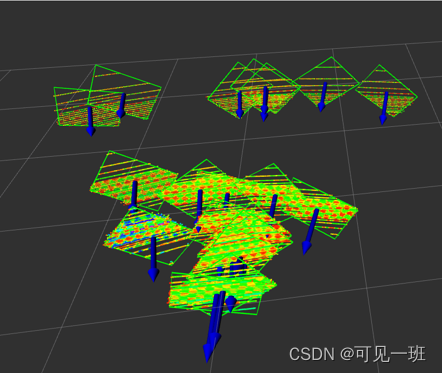

我采集了50组数据，但是只有20组数据能提取出绿色框（标定板）和蓝色箭头（平面法向量）。

3.3.4评估参数和重投影误差

输入以下指令进行重投影，弹出点云投影到图像的效果，终端里显示误差

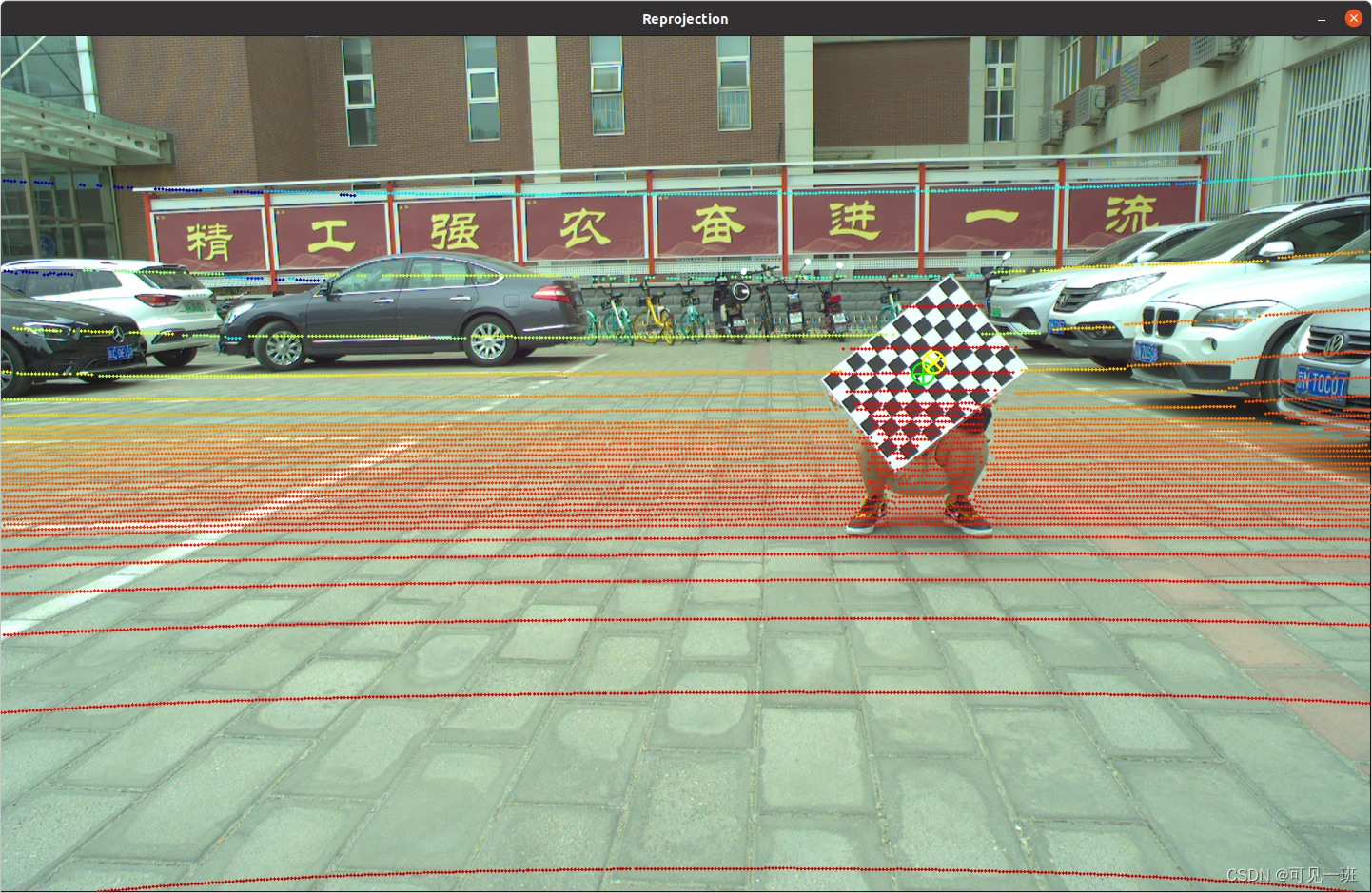

roslaunch cam_lidar_calibration assess_results.launch csv:="$(rospack find cam_lidar_calibration)/data/2023-05-13_08-59-09/calibration_2023-05-13_10-13-18.csv" visualise:=true
