Gm/Id设计方法学及其实例讲解（观赵四火视频记录）

目的

Gm/Id作为基准变量，是对于管子和电路电流效率的考虑，可以理解为多少电流换取多少Gm，通过的电路越大换取的Gm越大，所带来的增益也越高。

因为传统的平方律关系电流I所涉及的参数太多，所以gm/Id作为基准变量（X轴），与L、工艺是无关的。gm/Id实际上就是过驱动电压的倒数。

但同时，还需考虑ft，ft代表管子的速度。随着工艺的迭代，管子的速度可以越来越快，同时管子也越来越像开关，对于数字电路的设计是大大有益的。但是管子的增益会由于工艺的进步而下降，给模拟电路设计带来新的挑战。

主要设计过程

1、先选定Vov

这个参量是一个综合考虑参量，它与速度、增益等有关

2、选定管子长度L

L直接与管子的本征增益和特征频率有关，这里的选取体现了精度和速度的折中思想

3、对不同类型的管子定下Gm/Id

放大管：一般Gm/Id取值是比较大，通常取16。目的是换取更多的gm带来更多的增益

电流镜：Gm/Id尽量取小，通常取10。这样所带来的噪声比较小

gmid图：多少电流换取多大gm  x:Vin y:gm/id

GMID图：多少电流换取多大gm  x:Vov y:gm/id，只是横坐标不一样

FOM图：FOM=FT*GMID，电流效率和速度的折中取值，一般Vov取0.2V，FOM是最大值

Av=gmr0=self_gain:本征增益

Id/W：电流密度

VGS=VDS，忽略D端对id的影响

实操部分(运放gmid实操展示）

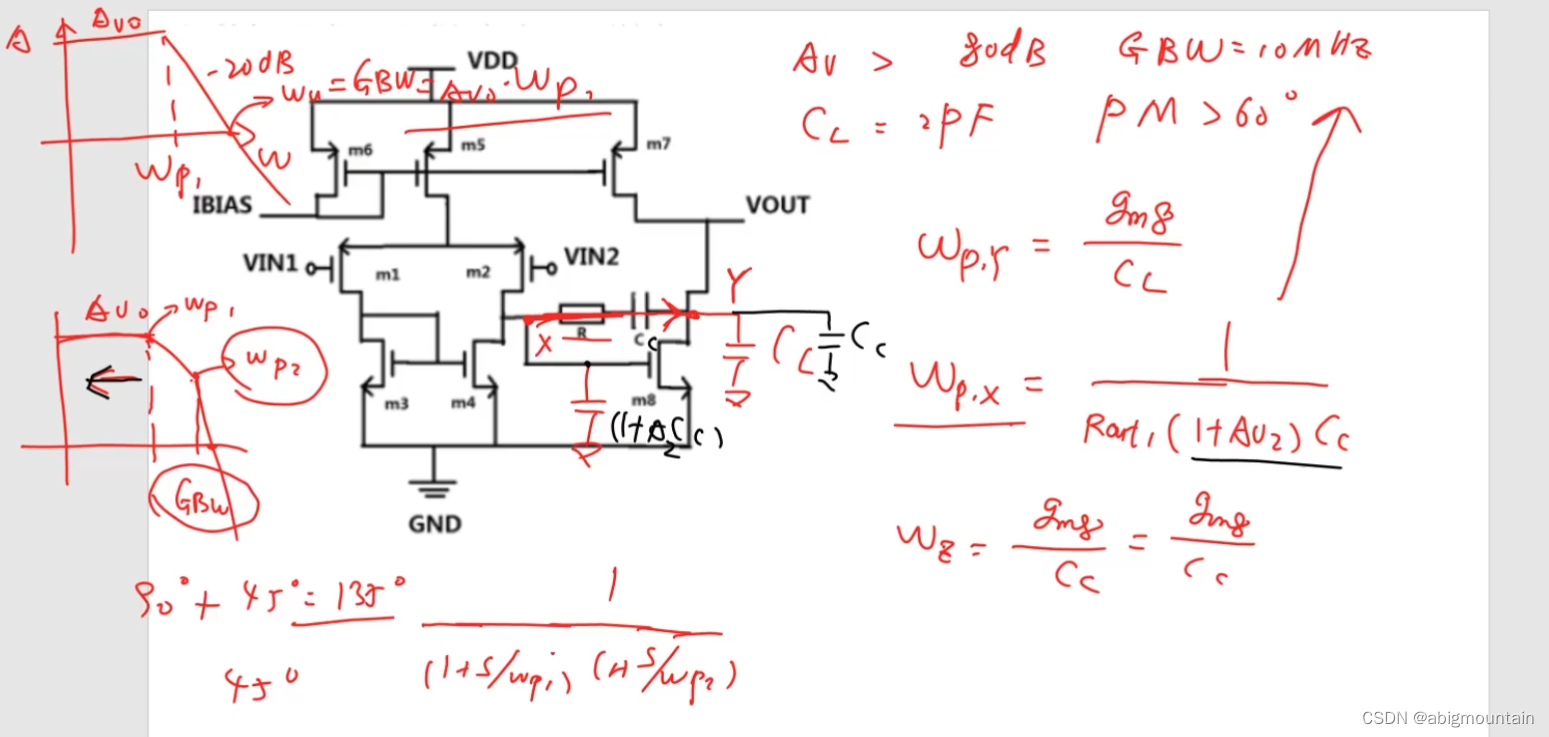

目标：Av>80dB  GBW=10MHz  CL=2pF PM>60°

Wp,y=gm8/CL 尽量使这个极点向右边移动

Wp,x=1/(rout1(2+Av2)Cc)   尽量使这个极点向左边移动

GBW=Av0*Wp1   保证带内只有一个极点

Wz=gm8/Cc(不考虑R)(x点到y点有一个前馈通路）尽量使这个零点向右边移动

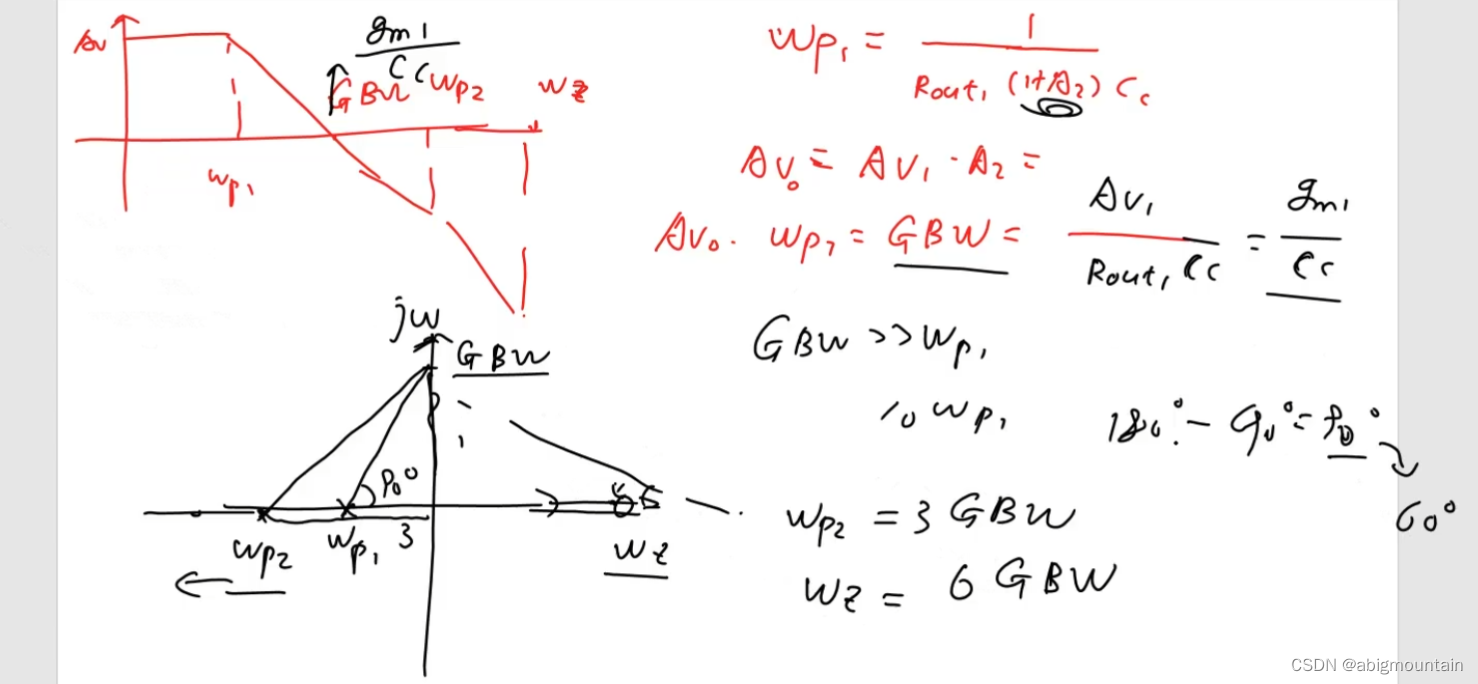

相位裕度

根据零极点图，第一个极点Wp1贡献了90°的相位（近似），因为GBW远远大于Wp1，也就是至少大于10倍的Wp1

第二个极点和零点总共贡献的相位不能超过30°

Wp2一般取3GBW         Wz一般取6GBW（可灵活变化）

Wp2=gm8/CL=3GBW=3*gm1/Cc

Wz=gm8/Cc=6GBW=6*gm1/Cc

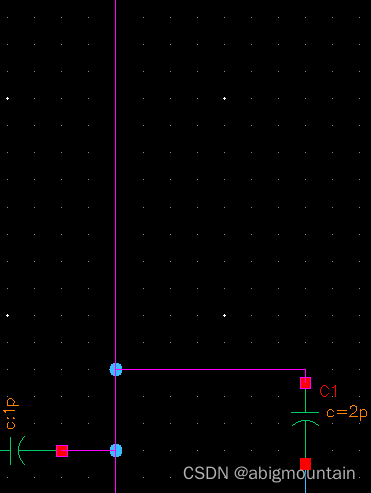

Cc=1/2*CL=1pF

GBW

Av0=Av1*Av2

GBW=Av0*wp1=Av1*Av2  *   wp1=AV1/Rout1*Cc=gm1/Cc(单位是，欧米伽）

所以GBW=gm1/(2Cc)=10.95MHz（单位是Hz）

所以gm1=63us （s跨导单位，西门子）,取整数值就可以了

        gm8=6*gm1=378us(为了将零极点拉开）

Av

Av0=Av1*Av2>80dB

AV1=gm1*Rout1=gm1(ro2//ro4)

Av2=gm8(ro7//ro8)

所以，AV1=gm1*ro2/2 * gm8*ro8/2(ro2=ro4,ro7=ro8)

                =M2self_gain*M8self_gain/4

因为80dB=10000

所以 M2self_gain*M8self_gain/4>40000

w=1u是因为好计算。它能线性增大电流

1、输入管的取值（M1\M2\M8)  gm/id取值在10—12之间

定L

M1（M2）、M8管是输入管，取gm/id=10 w=1um

Id1=1/6Id8=6.3uA

Id8=37.8uA

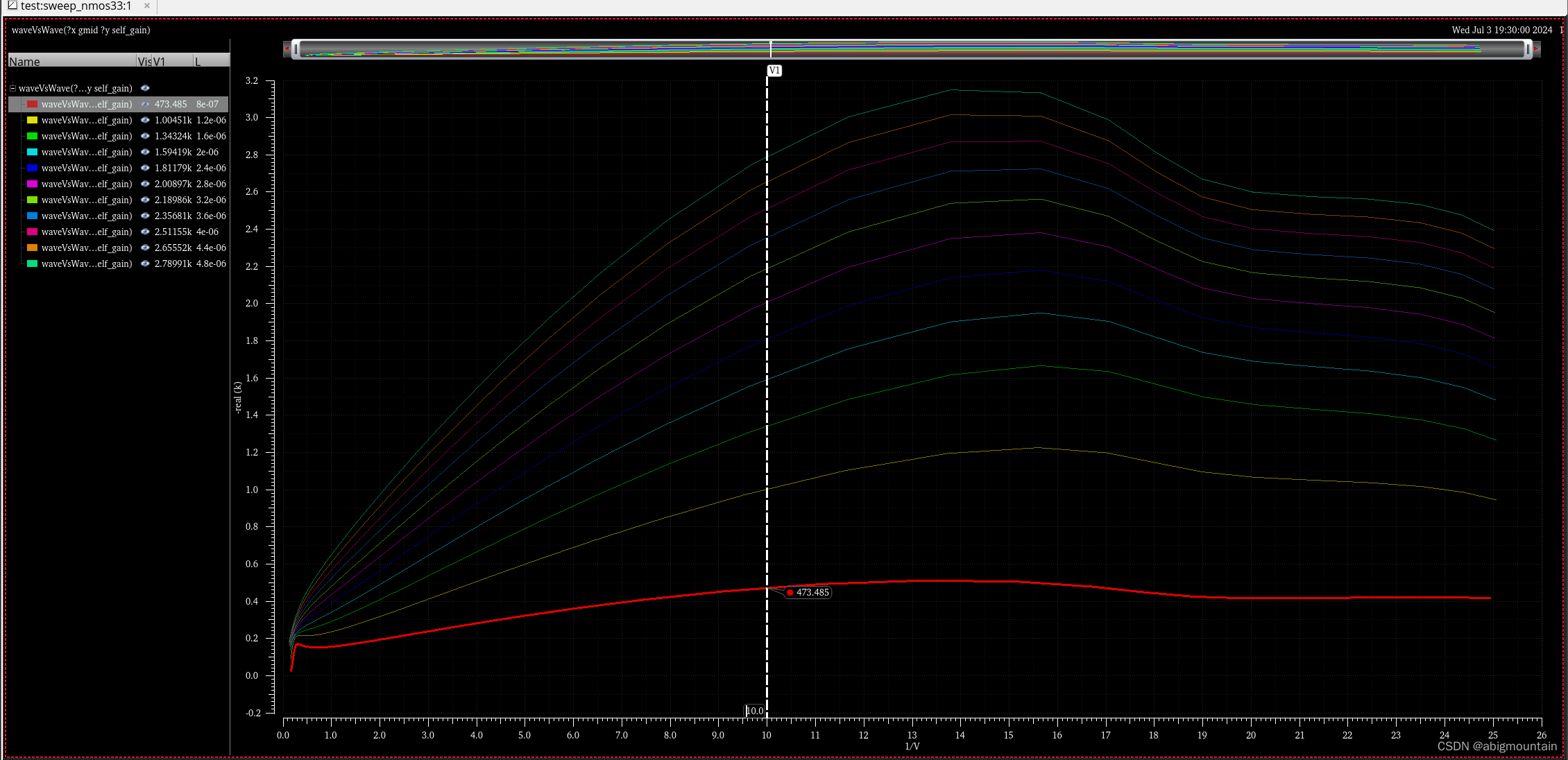

开始扫参，self_gain vs gmid图，

第一级的p管，L1=L2=1.2um,self_gain=174.6

第二级的n管，L8=800nm，self_gain=473.485

两级相乘大于了40000倍，符合条件

定W

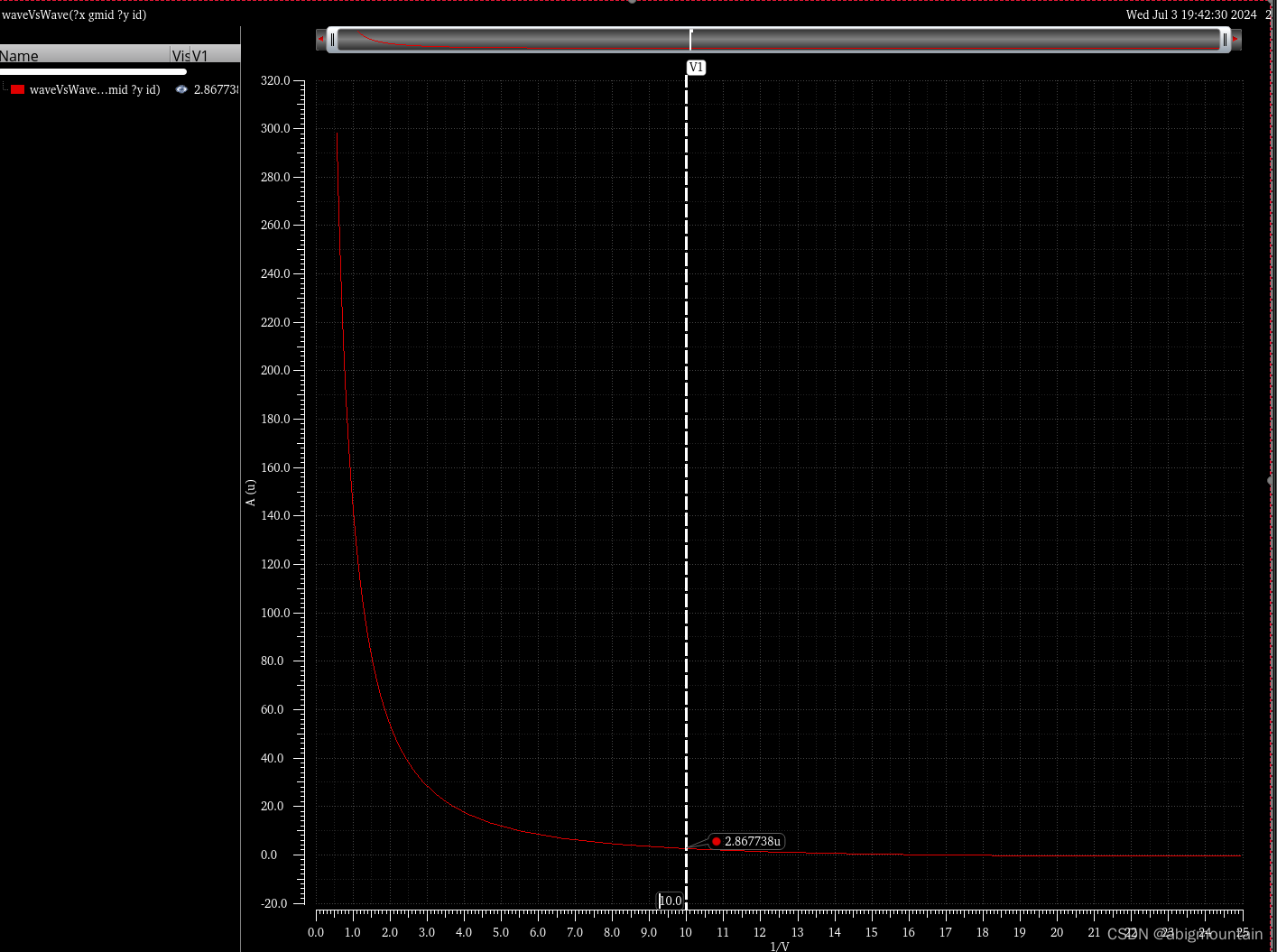

对nmos管 扫出gmid vs id的图， 让横坐标gmid=10时，id=2.867uA(w=1um时)

但是我们需要Id8=37.8uA，所以id8/id=13.1≈13

所以w增大13倍，w=13um

对pmos管

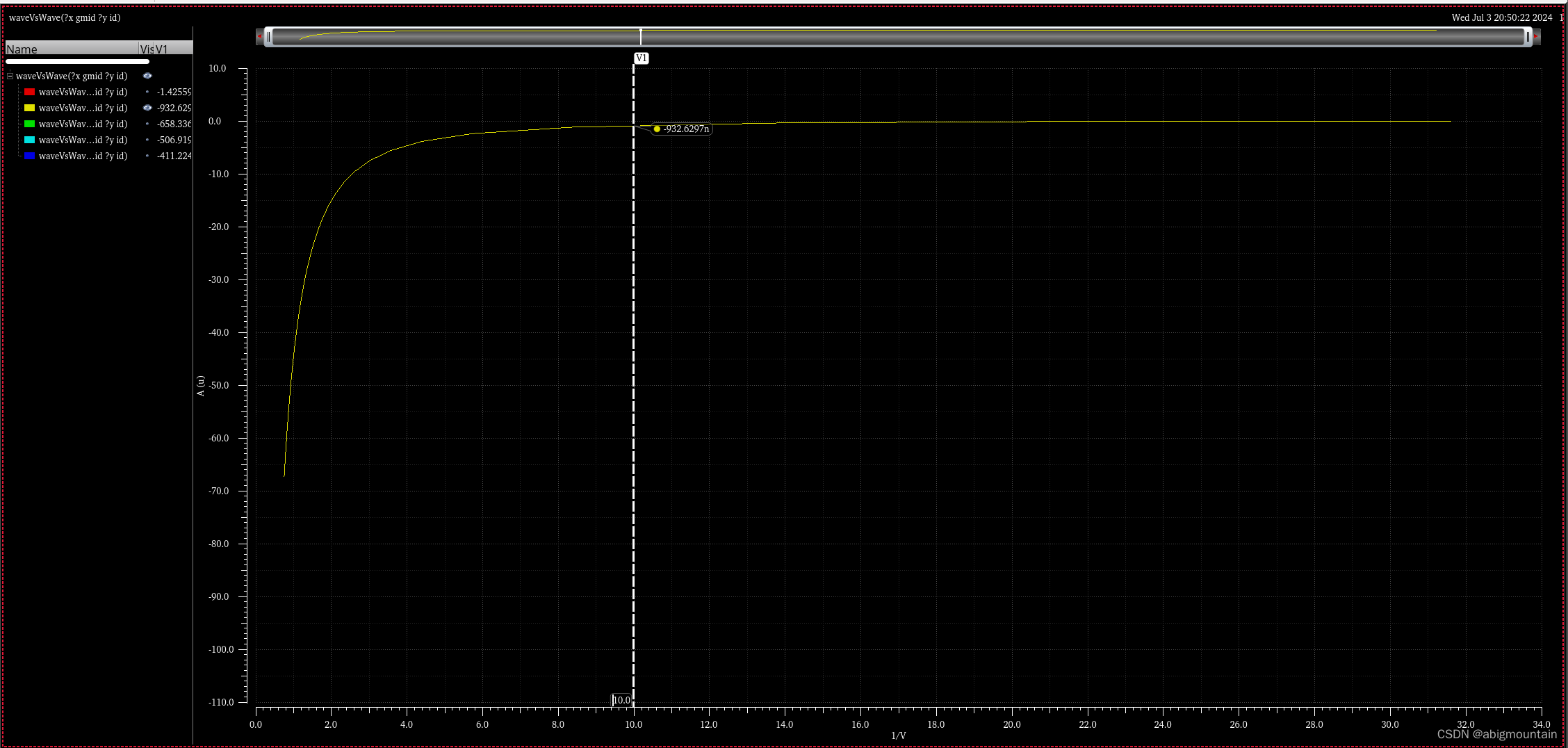

扫出gmid vs id的图， 让横坐标gmid=10时，id=-932.629nA(w=1um时,只是电流关系相反所以有负号)

但是我们需要Id1=6.3uA，所以id1/id=6.76≈7

所以w增大7倍，w=7um

 2、电流源的取值（M6\M5\M7)  gm/id取值在8—10之间

取M6

先假定设置L6、5、7=2um，因为L越大，ro也越大，从而使电流源更接近理想电流源

取gm/id=8  预计给一个理想电流源 idc=2uA

当L=2um, gm/id=8（w=1um）时，id=-793.333nA

但是需要Id6=2uA，所以 2uA/793.333nA=3

所以w6=3um

取M5

因为M1和M2电流之和是6.3+6.3uA ≈ 12uA

所以M5流过电流是Id5=12uA

w5/w6=Id5/Id6 即w5=6*w6=6*3=18um

取M7

因为Id8=37.8uA 所以Id7=37.8uA≈36uA

w7=3*w5=54um

取M3\M4

注意：(gm/Id)3,4==(gm/Id)8，不然可能不处于饱和区   因为在OTA处于共模情况下，M8的栅极电压来自于M3管的漏极电压（对称的两个点相等）  gm/Id的实质就是对过驱动电压的取值

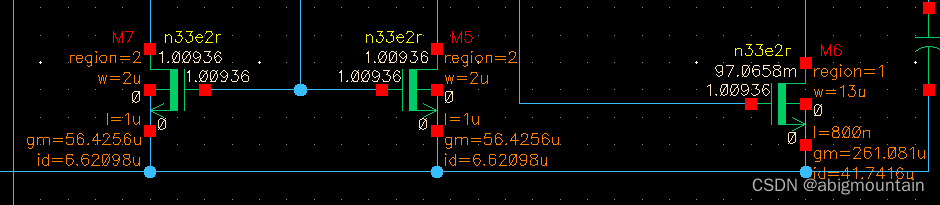

如果(gm/Id)3,4≠(gm/Id)8（当L改为1um)

最右边管子进入了线性区，gm变小了

所以，M3\M4\M8的L取值相等 L=0.8um

又因为 Id3,4=6.3uA  Id8=37.8uA

所以6*Id3，4=Id8

所以w3,4=1/6*w8=2um

仿真

共模电平取电源电压一半为1.6V ， 接地是gnd! （不是GND!）

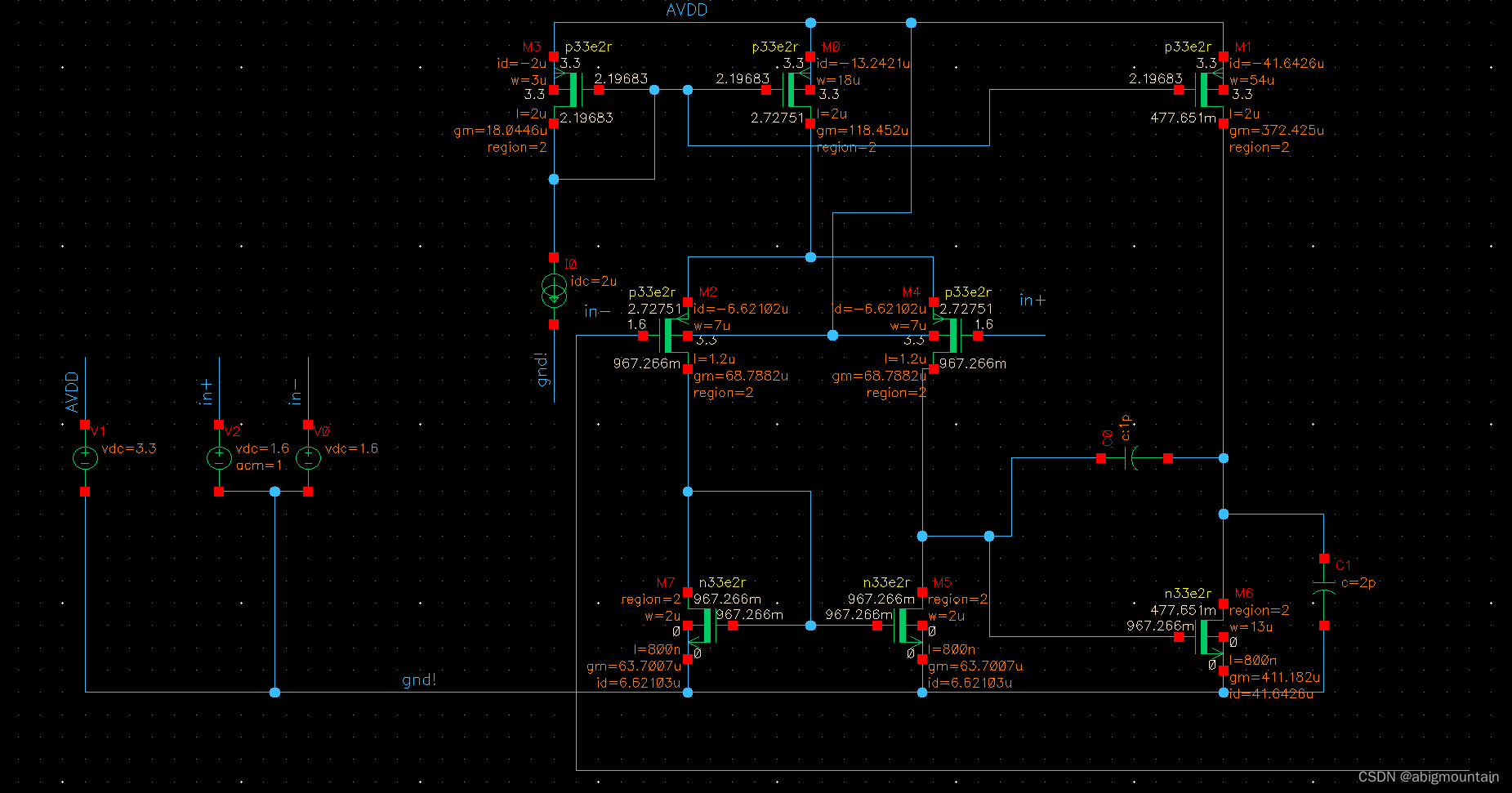

1、DC仿真，查看直流工作点是否符合条件，符合上面分析的条件后（看region,id,gm等）

2、AC仿真，

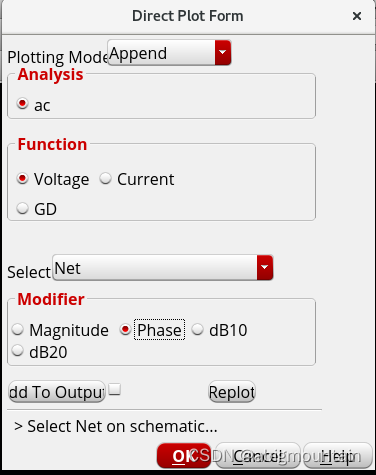

仿真完后点击中Phase和dB20，再点击输出端查看波形

紫色线为幅频图，绿色线为相频图

Av:给一个点在绿色线的最大值上，发现Av=87.2857dB>80dB,符合条件

GBW:GBW=10.3672MHz>10MHz，符合条件

相位裕度：  180°-118.681°=61°>60°，符合条件
