UE5自动生成地形一：地形制作

常规地形制作

• 地形制作入门

• 地形导入部分
  选择模式：地形模式。选择地形子菜单：管理->导入

1. UE单位是cm。在选择模式用鼠标中键按住测量，跟导入的png高度图的量纲做对比，对scale进行调整。

地形编辑器

• 使用传统的Gaea地形编辑器

地形管理

• 多个地形管理，子关卡，样条工具使用

  创建子关卡，并将原地形的部分移动保存到子关卡中。

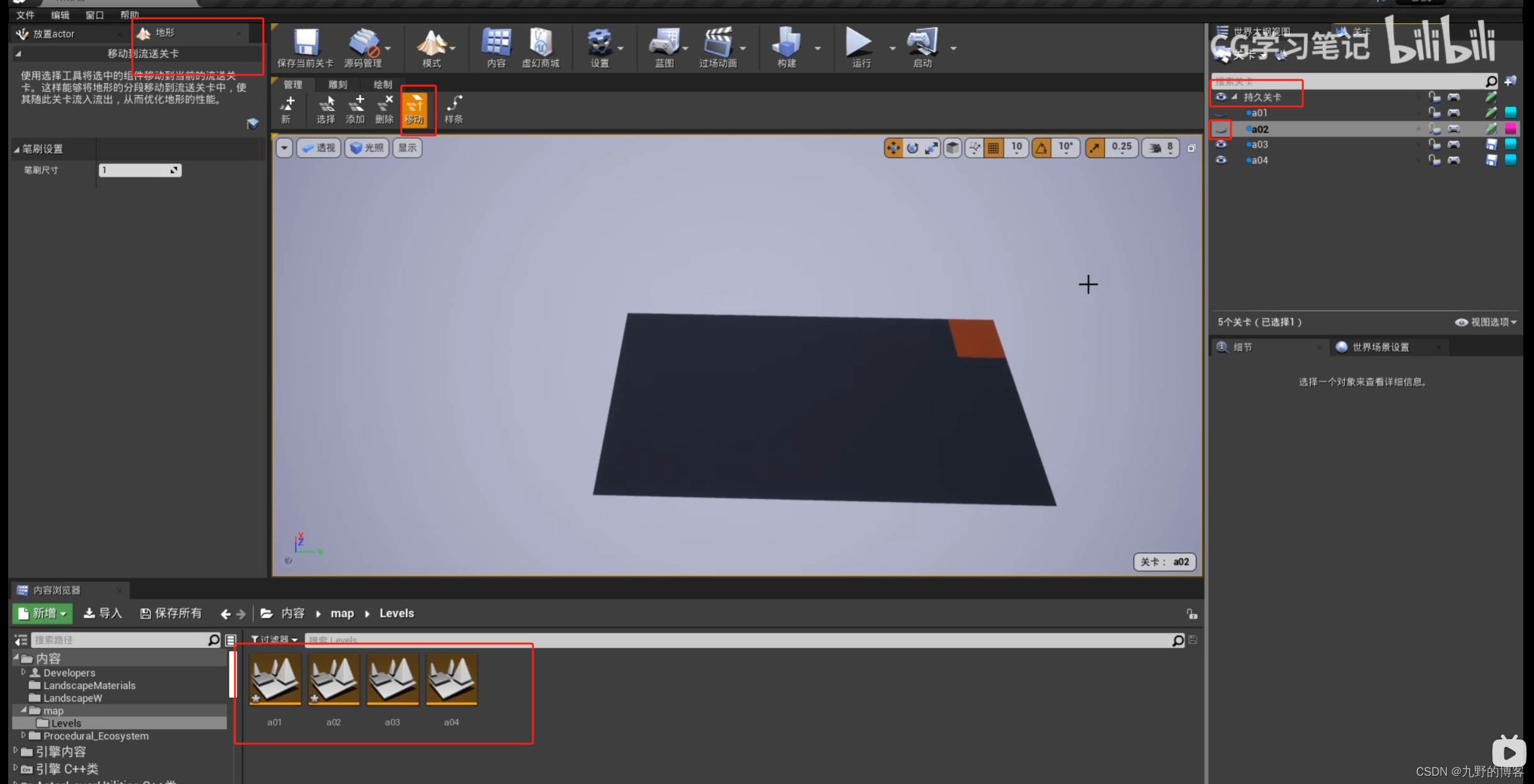

• 选择地形 - 移动地形（面板选择移动，然后点击一下被选的地形）- 点击右侧持久关卡里，点击一个子关卡，这样就算移动到子关卡里了。点击子关卡的可视，若被隐藏了就说明移动成功。
• 若打开某个子关卡是全黑的，说明没加光照。

子关卡用处：制作开放世界，可以分片加载子关卡

• 样条操作

  按住ctrl点左键，创建控制点，ue会自动把控制点连接。勾选自动旋转会更平滑。
• 选中控制点也可以手动旋转-
• 将两个无关线条连接：按住shift选中两个线条，在空白位置ctrl+左键拼接：
• 样条曲线的参数，可以查文档
• 点击上图中所有样条(或仅选中) 按钮，来让地形按照样条生成。

添加植被

ue的一种根据材质自动添加植被的功能

打开地形的材质球

打开材质编辑器，新加一个草地输出

编辑新加的草地输出材质

1. 先获取每层的权重范围，通过增加一个layersample。

   将此节点的参数名称填写为图层名称

• 给grass也增加几个元素，用来接受不同层的权重信息。


上述的layer sample节点如此增加多个，来获取不同层的权重，然后将权重输出给grass。

到这里已经能混合不同层的权重了，还需要草地的材质。
我们新做一个材质

• 新建3个草地类型

  然后把新建的草地类型添加到Grass的数组元素里.

手动修改部分地形的植被

在地形窗口使用绘制。

置换贴图

可以提供一个表面凹凸纹理细节，效果会比凹凸贴图和法线贴图更好。但是消耗很大，会把表面模型细分，并存在内存上。
个人开发暂时不用这功能。

全局一致纹理制作地貌裸露岩石

经常会在地形地貌上使用此纹理。
用途：地形在过度拉伸时，避免贴图也被同步拉伸。
使用前后对比。（对于近乎垂直的部分还是有一定拉伸，可以考虑雕刻一下坡度或者别的方案）

• 纹理制作过程：新建一个材质球。光照参数选无光照。拖一张贴图进来，右键转为贴图对象

• 添加一个全局一致纹理

  按住S左键空白处，添加一个默认参数


• export float是控制alpha通道

• 后续把高光，AO，粗糙，置换的贴图用rgba通道混合(可以用substance designer工具)成一张贴图作为texture obj。

• ue也提供了直接混合的组件节点，不需要上述一堆操作：

地形实例

我们在地形编辑器（world machine，gaea等）上制作后导入ue。
在往地形上贴图前，提取对不同地形通道遮罩，并且根据一定参数完成将不同地形间过渡混合。
