MBOC和CBOC调制和解调详细介绍与Matlab仿真

目录

1.MBOC和CBOC调制和解调原理

1.1 MBOC

1.2 CBOC

2.MBOC和CBOC区别

3.MATLAB程序

4.仿真结论

---

1.MBOC和CBOC调制和解调原理

      BOC调制就是在原有BPSK调制的基础上，再加上一个二进制副载波对BPSK信号进行二次扩频。由于方波易于生产，因此采用方波来替代正弦波，这样可以节约硬件资源。一般用BOC（sf ,cf）来表示sf代表副载波频率，cf代表伪码速率。因为sf和cf都是1.023MHz的整数倍，所以文献中用 BOC(m,n)的表示形式，其中m表示的是副载波频率，n表示的是扩频码速率，它们分别表示 1.023MHz的m倍和n倍。

       BOC调制的频谱可以分为两个对称独立的边带，它的自相关函数是一种多峰结构，其中主峰较窄，所以有可能对接收机处理方式做一些改变，以便在实现时获得性能的改善。另外一种可行的方法是使鉴相器工作在一个带宽信号的相对函数上，进而保持对主峰的粗跟踪，之后再转入用双边带信号工作的鉴相器，来作精跟踪。由此可见，BOC调制信号的频谱中上边带和下边带的冗余，自相关函数中的多峰，如果加以开发利用有可能在接收机的信号截获、码跟踪以及数据解调等处理中带来利益。

1.1 MBOC

       MBOC（Multiplexed Binary Offset Carrier，复用二进制偏移载波）是为平衡信号精度与抗干扰能力提出的通用调制方案，被北斗、GPS等系统采用。MBOC不局限于单一子载波，而是通过两种不同频率的子载波信号加权叠加，生成兼具窄带高精度和宽带抗干扰的复合信号。其本质是将主信号（窄带子载波）与辅助信号（宽带子载波）在相同频段内复用，提升频谱利用率。

 主信号：采用低频子载波（如1.023MHz），保证信号的窄带特性，提升码跟踪精度。

 辅助信号：采用高频子载波（如6.138MHz，为主信号的6倍），扩展信号带宽，增强抗多径和抗干扰能力。

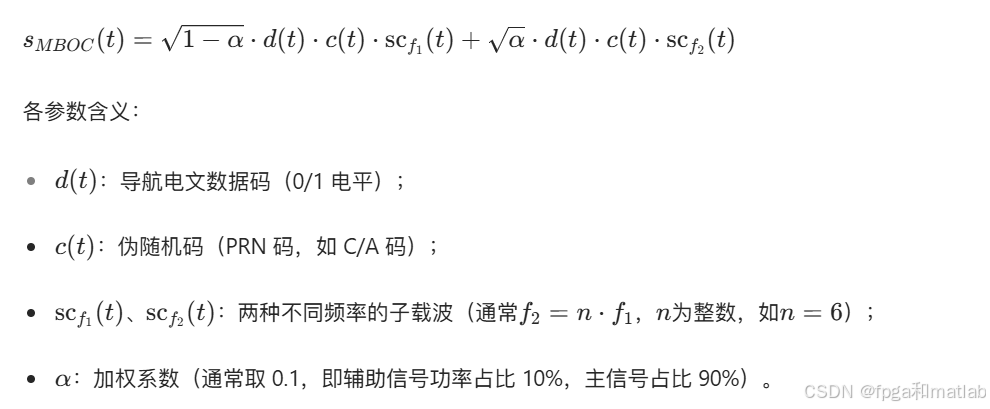

MBOC信号的基带表达式为两种子载波信号的加权和，公式如下：



1.2 CBOC

      CBOC（Composite Binary Offset Carrier，复合二进制偏移载波）是MBOC的一种具体应用形式，仅使用单一频率的子载波，通过调整子载波的符号规律实现类似MBOC的效果，本质是 MBOC在 “单频子载波” 场景下的简化版。

CBOC不叠加不同频率子载波，而是对同一子载波的符号进行周期性反转，等效生成 “主瓣 + 边瓣” 的复合频谱，从而在不增加子载波数量的前提下，兼顾精度与抗干扰能力。将子载波周期分为多个小段（如2段），对其中部分段的符号反转，使信号频谱在主瓣外产生额外边瓣，扩展有效带宽。

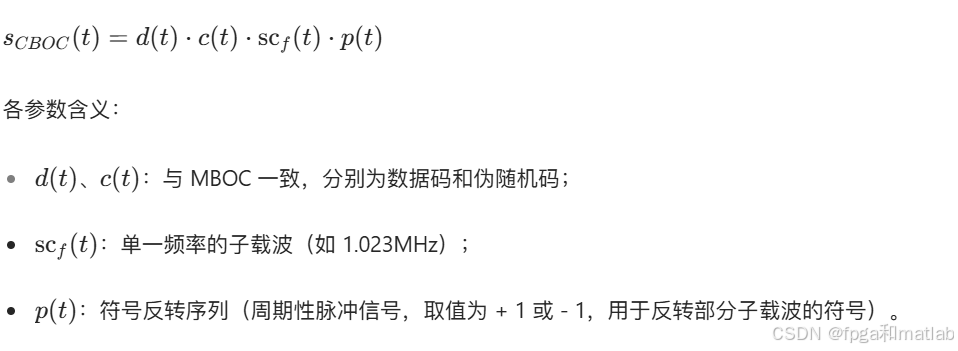

      CBOC信号基于单一子载波，通过符号反转实现复合特性，公式如下：



2.MBOC和CBOC区别

两者的差异集中在子载波设计、频谱特性和应用场景上，具体对比如下：

对比维度	MBOC 调制	CBOC 调制
子载波数量	2 个（不同频率，如f1​和6f1​）	1 个（单一频率，如f1​）
信号生成逻辑	多子载波加权叠加	单子载波符号周期性反转
频谱特性	主瓣窄、边瓣丰富，带宽更宽	主瓣与 MBOC 接近，边瓣由符号反转生成，带宽略窄
实现复杂度	需处理两种子载波，复杂度较高	仅需单一子载波 + 符号反转，复杂度低
典型应用	GPS L1C、北斗 B1C 等高精度信号	部分 GNSS 系统的过渡信号或简化场景

3.MATLAB程序

clc;
clear;
close all;
warning off;
addpath 'func\'


CN0              =    80;
Sig_BW          =    2e6;
SNR              =    CN0 - 10*log10(Sig_BW);
%符号速率为50sps
Rb            = 50;
navdatLength  = 1;
%仿真持续时间为10个数据比特
D             = navdatLength/Rb;

f0            = 1.023e6;%基准频率
BOCm          = 10;
BOCn          = 2;
%副载波频率
fs            = BOCm*f0;
%码速率
fc            = BOCn*f0;
fIF           = 2*fs;
fsamp         = 24*f0;%采样频率
%一个周期的采样点
n             = fsamp/1000;
KK            = 1000;
%多普勒频率
fd            = 0;
Nn            = n;
nn            = [0:Nn-1];
CAIndex       = floor(fsamp/fc);
%数据通道的卫星号
Ndata         = 1;
%导频通道的卫星号
Npilot        = 2;
%BOC
[BOC_data,BOC_pilot] = func_BOC_Signal(Ndata,Npilot,Nn,CAIndex);
%移动码片
BOC_data_code        = [BOC_data(n-KK:n),BOC_data(1:n-KK-1)];
BOC_pilot_code       = [BOC_pilot(n-KK:n),BOC_pilot(1:n-KK-1)];
t                    = [1:Nn]/fsamp;
%输入信号
cosCarr              = cos(2*pi*(fIF + fd)*t);
sinCarr              = sin(2*pi*(fIF + fd)*t);
Signal_Boc           = 2*BOC_data_code .* cosCarr + 2*BOC_pilot_code .* sinCarr;

%仿真数据长度
in_signal            = Signal_Boc;

figure,
plot(in_signal);
acf_cboc = xcorr(in_signal,in_signal);

figure,
plot(acf_cboc);
title('CBOC ACF');

psd_cboc = fftshift(fft(acf_cboc));
figure,
plot(abs(psd_cboc));
title('CBOC PSD');

%加高斯白噪声
in_signal = awgn(in_signal,SNR,'measured');

%对比算法BPSK like
[Y,Yi]    = BPSK_like(in_signal,n,Nn,fsamp,f0,fIF);


%-----------------------------****** 画图 ******---------------------------%
figure;%二维结果
plot(Y(Yi,:));
xlabel('码片延时（采样后）');ylabel('相关幅度');
figure;%三维结果
s=surf(Y);set(s,'EdgeColor','none','Facecolor','interp');
xlabel('码片延时（采样后）');ylabel('多普勒频率:kHz');zlabel('相关幅度');D49

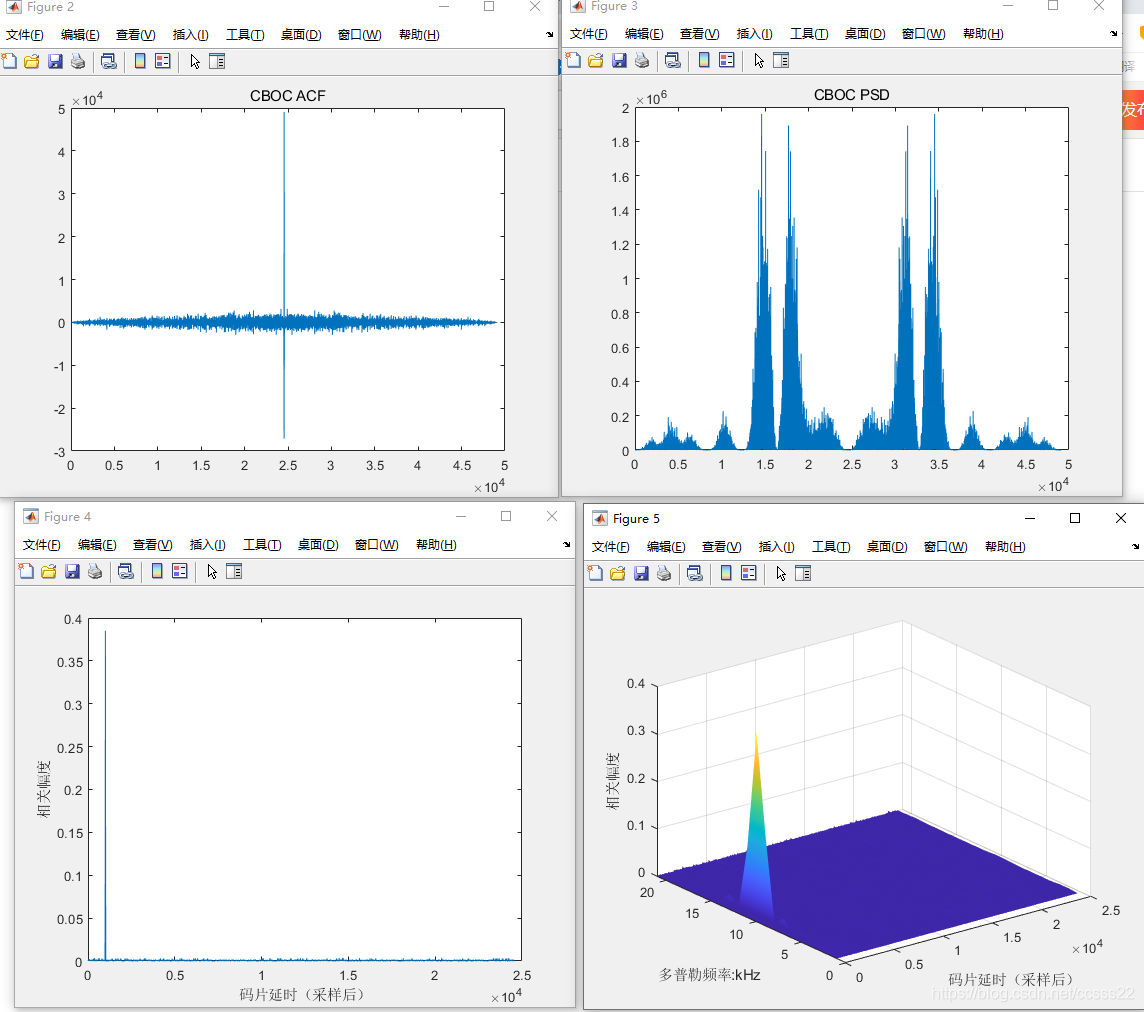

4.仿真结论
