本篇博客介绍compression的实践Flow

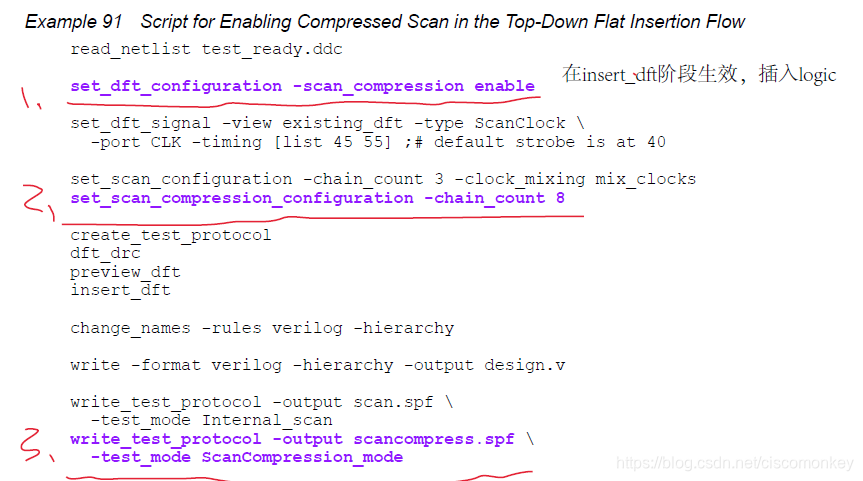

官方脚本

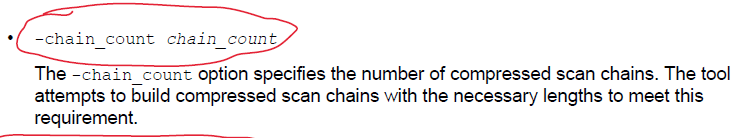

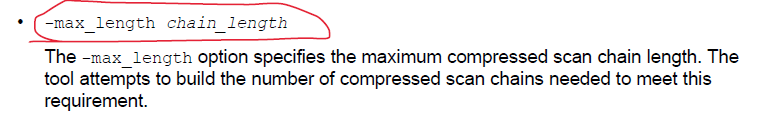

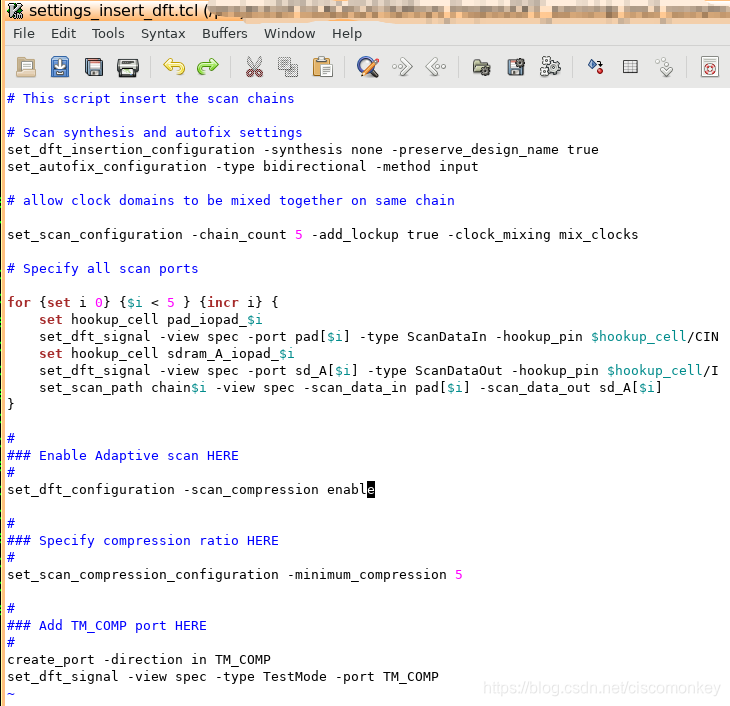

你只需要使用在原来的基础上增加下面三条命令，就能在insert_dft阶段，插入logic。
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

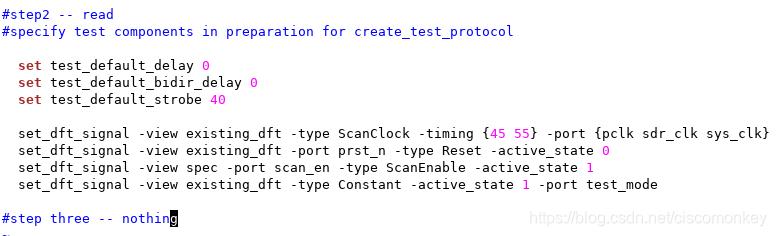

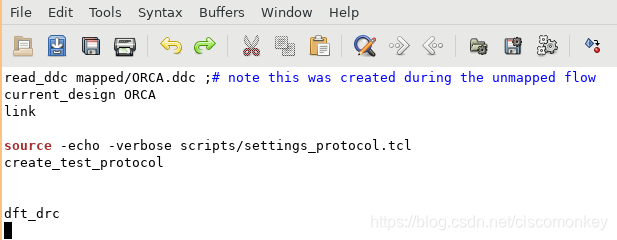

read_ddc

在这里插入图片描述
在这里插入图片描述

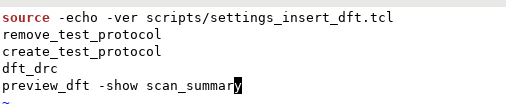

preview_dft

在这里插入图片描述
在这里插入图片描述

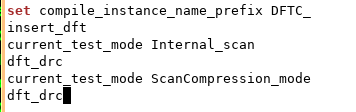

insert_dft

在这里插入图片描述

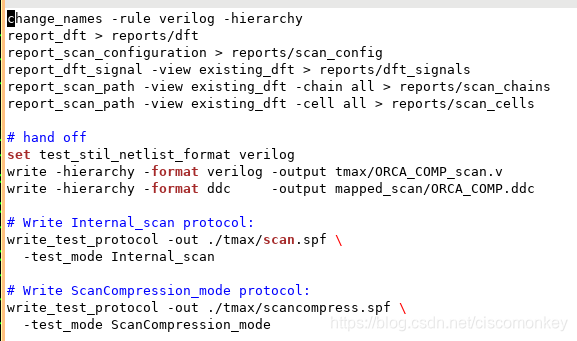

hand off

在这里插入图片描述
