FPGA开发过程中经常需要用到远程系统更新(RSU)功能，通过网络将镜像文件下载到FLASH中，无需回收产品，就能修复产品错误和增强产品功能。本文介绍了intel官方提供的远程下载例程，使用tcl脚本通过system console实现远程下载的过程。

远程更新流程

生成初始化RSU镜像
生成应用程序镜像
切换镜像
远程烧写镜像

远程系统更新组件

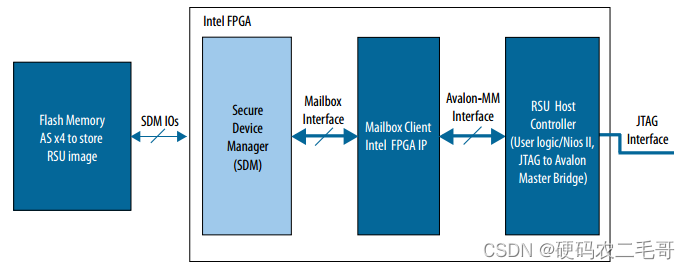

intel s10器件远程更新组件如下图所示：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-1x4G5cl6-1680662022685)(./pic/sys.png)]

包括一下三部分：

JTAG to Avalon Master Bridge
Mailbox Client Intel FPGA IP
SDM

生成镜像

生成初始化RSU镜像

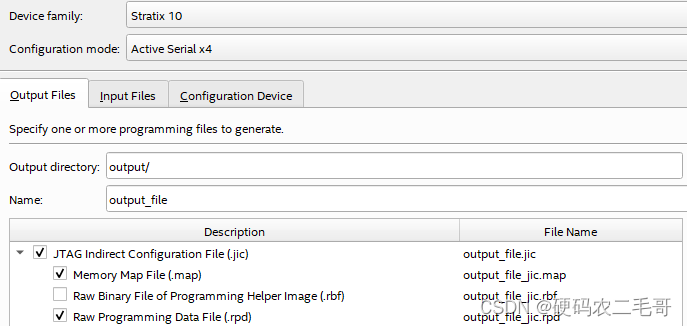

File->Programming File Generator，选择map和rpd文件。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-iamx0w6Q-1680662022686)(./pic/1.png)]

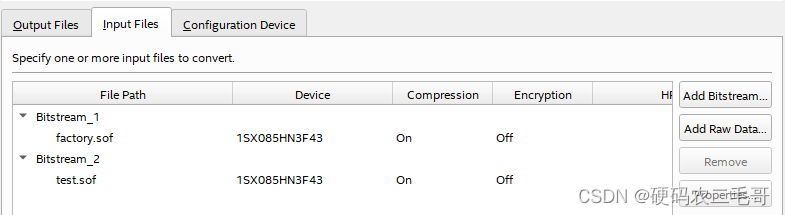

添加两个sof文件，一个是出厂sof文件，一个是应用程序sof文件。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-NLhUpxZI-1680662022687)(./pic/2.png)]

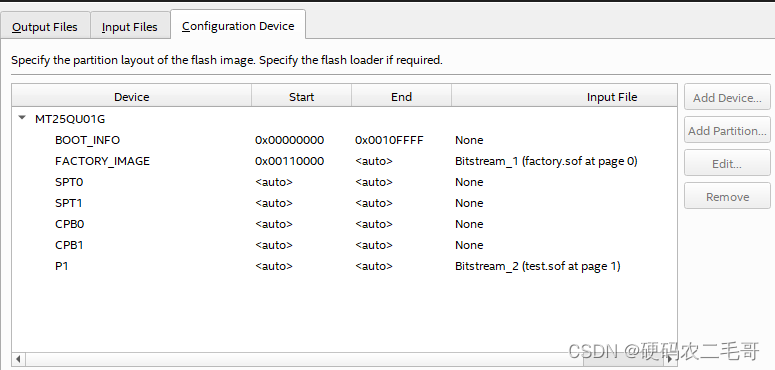

FACTORY_IMAGE通过出厂sof文件生成，P1通过应用程序sof文件生成，当P1出问题时，上电启动后会自动导入FACTORY_IMAGE。通过quartus最多可添加7个应用程序镜像，通过远程烧写功能，可添加508个镜像。通过指令可以切换不同镜像。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-8YIlC0AQ-1680662022687)(./pic/3.png)]

生成三个文件,map文件存储各个部分首地址，在切换镜像和远程烧写镜像时要使用。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-tUrU1EoK-1680662022688)(./pic/4.png)]

map文件

BLOCK                         START ADDRESS   END ADDRESS

BOOT_INFO                     0x00000000      0x0010FFFF
FACTORY_IMAGE                 0x00110000      0x0045FFFF (0x0041CFFF)
SPT0                          0x00460000      0x00467FFF
SPT1                          0x00468000      0x0046FFFF
CPB0                          0x00470000      0x00477FFF
CPB1                          0x00478000      0x0047FFFF
P1                            0x00480000      0x006F0FFF

生成应用镜像

生成应用程序镜像时，只选择rpd文件。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-vTXd0gBV-1680662022688)(./pic/5.png)]

添加sof文件。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Tu1ln1K1-1680662022689)(./pic/6.png)]

配置镜像

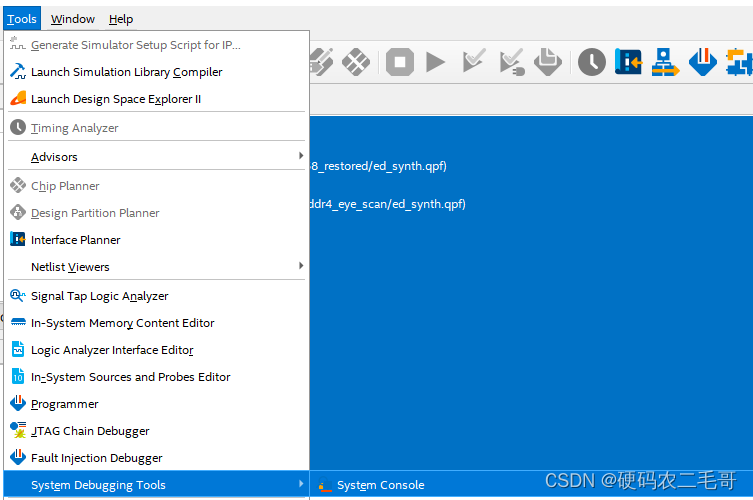

打开system sconsole

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-RiCIEieD-1680662022689)(./pic/console.png)]

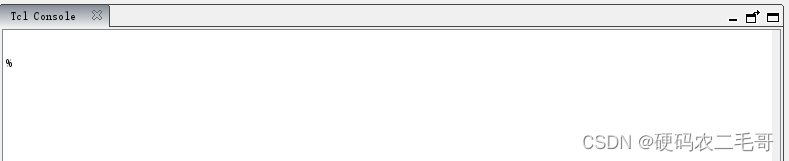

TCL控制台

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-81IJGrOx-1680662022690)(./pic/tcl.png)]

运行TCL命令

在tcl控制台中运行

source rsu1.tcl

使用rsu_status命令验证当前镜像

rsu_status

当前镜像地址为0x00480000，运行P1,参照map文件。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-mBnkAsVn-1680662022690)(./pic/7.png)]

切换镜像

rsu_image_update 0x00480000

重新上电后，镜像又变回原来镜像。

添加应用镜像

烧写新镜像

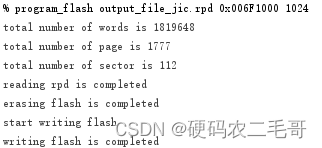

往地址0x006F1000地址中添加文件output_file_jic.rpd，每次写1024个字节。0x006F1000在P1之后

program_flash app.rpd 0x006F1000 1024

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-kUdVz7Xt-1680662022690)(./pic/8.png)]

验证当前CPB0和CPB1

读CPB0中指向当前应用的地址，读地址0x00470020，该地址通过CPB0地址偏移20得到，参照map文件

qspi_read 0x00470020 1

读CPB0中指向添加应用的地址，读地址0x00470028，该地址通过CPB0地址偏移28得到，读取到0xffffffff后才可以写入新地址。

qspi_read 0x00470028 1

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-yRdCp3rv-1680662022690)(./pic/9.png)]

读CPB1中指向当前应用的地址

qspi_read 0x00478020 1

读CPB1中指向添加应用的地址

qspi_read 0x00478028 1

在这里插入图片描述

修改当前CPB0和CPB1

将烧写应用程序地址写入CPB0和CPB1

qspi_write_one_word 0x00470028 0x006F1000
qspi_write_one_word 0x00478028 0x006F1000

验证写入内容

写入正常。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-nOWNtRZa-1680662022691)(./pic/11.png)]

参考文档

Intel Stratix 10 配置用户指南和mailbox ip手册。
