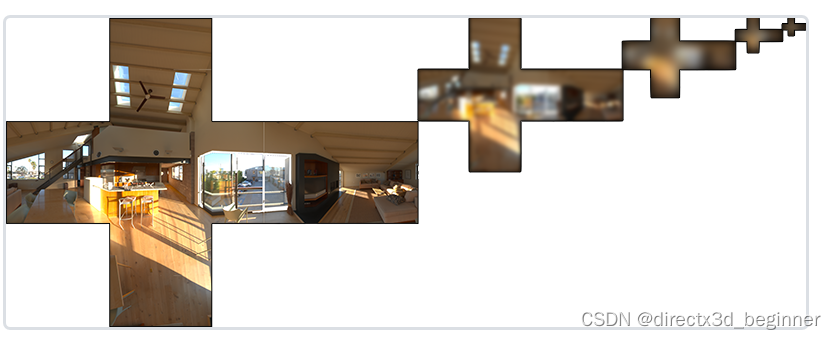

预滤波环境贴图类似于辐照度图，是预先计算的环境卷积贴图，但这次考虑了粗糙度。因为随着粗糙度的增加，参与环境贴图卷积的采样向量会更分散，导致反射更模糊，所以对于卷积的每个粗糙度级别，我们将按顺序把模糊后的结果存储在预滤波贴图的 mipmap 中。例如，预过滤的环境贴图在其 5 个 mipmap 级别中存储 5 个不同粗糙度值的预卷积结果，如下图所示

在这里插入图片描述
所以，可以按照不同Mipmap级别，打印出来各个hdr环境贴图试试。最大尺寸128，逐次减倍，依次是128，64，32，16，8

int textureWidth = 128;
int textureHeight = 128;
int level = 4;//0,1,2,3,4
float ratio = std::pow(0.5, level);
int mipWidth = textureWidth * ratio;
int mipHeight = textureHeight * ratio;
osg::ref_ptr<osg::TextureCubeMap> textureCubeMap = getTextureCubeMap(viewer,mipWidth, mipHeight);

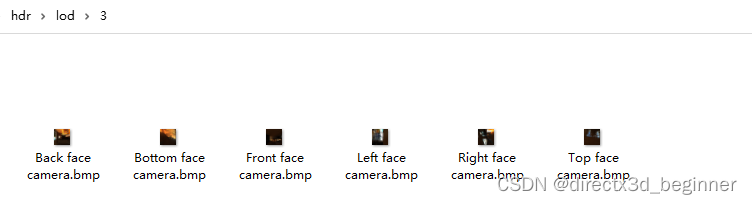

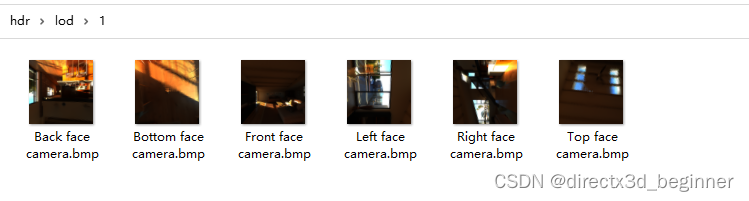

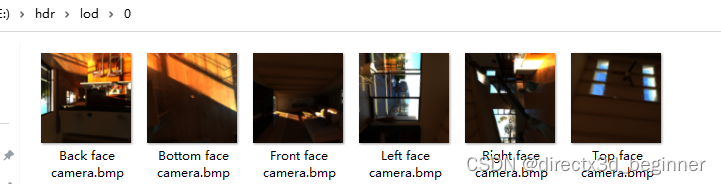

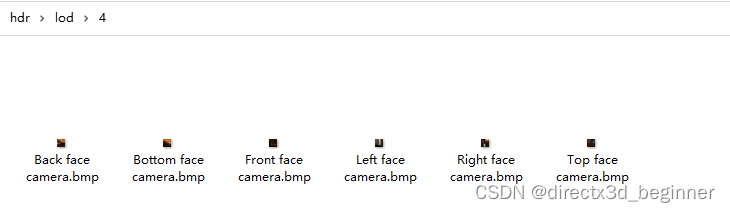

运行结果如下：
在这里插入图片描述
