MKS SKIPR V1.0 使用说明书

广州谦辉信息科技有限公司

在这里插入图片描述

创客基地QQ群:489095605 232237692
邮箱:Huangkaida@makerbase.com.cn

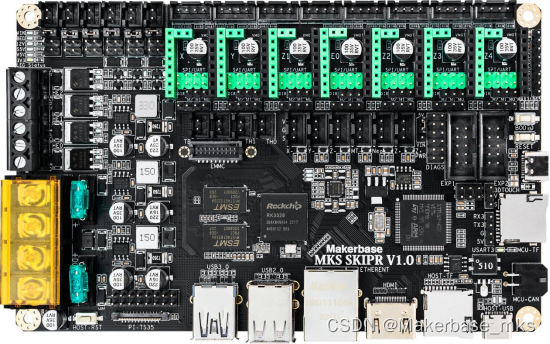

MKS SKIPR V1.0使用说明书

在这里插入图片描述

一、产品简述

MKS SKIPR 是Makerbase推出的用于运行Klipper固件的一体七轴主板,主板集成了运行Klipper主机的SOC和负责执行具体机器动作的MCU,满足绝大部分3d打印机型的使用。

1.1特点优势

1、 SOC采用Rockchip的4核Cortex-A53架构的RK3328搭配Armbian系统,完美运行Klipper主机;
2、 MCU使用Cortex-M4架构的STM32F407VET6,168Mhz主频,轻松驾驭各种机器动作;
3、保留MKS PI丰富的接口资源[搭配1GBytes的DDR3内存,支持HDMI屏幕接口、PI-TS35屏幕接口,提供有线以太网口、3路USB接口(可外接主控板、USB无线网卡、USB摄像头、U盘、USB键盘鼠标等);
4、支持从TF卡和EMMC模块启动系统(EMMC模块比TF卡更稳定,读写速度也更快),提供配套的EMMC烧录工具;
5、支持7轴步进驱动,满足大部分3D打印机机型要求;
6、 3路独立的MP1584PEN DC/DC模块,为整板电路稳定运行提供有力的保障
7、3路可控风扇,外加3路常开输出,均可独立选择VIN、12V或5V电压
8、为MOS电路和温度测量电路设计肖特基二极管保护
9、 设计反电动势能量吸收电路以保护步进驱动模块
10、 Z+接口可独立设置电压选择以适应不同型号的PROBE

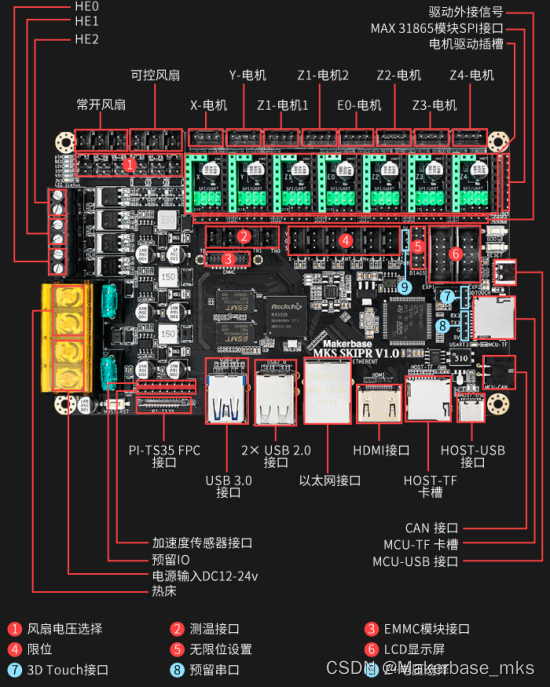

1.2接线图

在这里插入图片描述

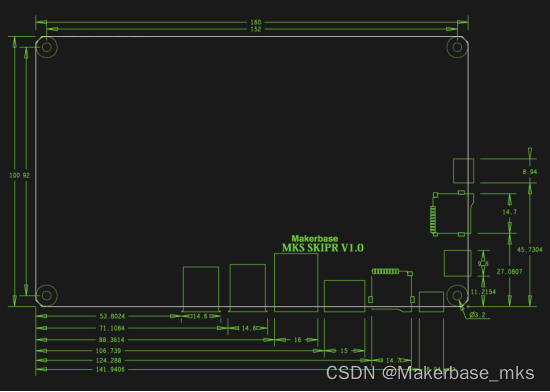

1.3尺寸图

主板尺寸图:
在这里插入图片描述

二、镜像文件下载、安装

2.1硬件准备

*一张不小于8G的TF存储卡 或EMMC模块
*TF读卡器 或EMMC烧录工具
*安装有windows操作系统的PC
*无线网卡或网线
*Type_C数据线

2.2软件准备

*镜像下载地址:https://pan.baidu.com/s/18w0Y2TIa4QmhUYSxecSQIw?pwd=g5dn
提取码:g5dn
*balenaEtcher v1.5及以上版本 下载地址:
https://www.balena.io/etcher/

2.3 TF卡烧录镜像

2.3.1格式化TF卡

烧录镜像前进行TF卡格式化

2.3.2烧录镜像

1)把已格式化好的TF卡插到读卡器,将读卡器插到电脑
2)将已下载好的镜像文件解压
3)安装下载好的balenaEtcher-Setup-1.5.122.exe

4)运行balenaEtcher

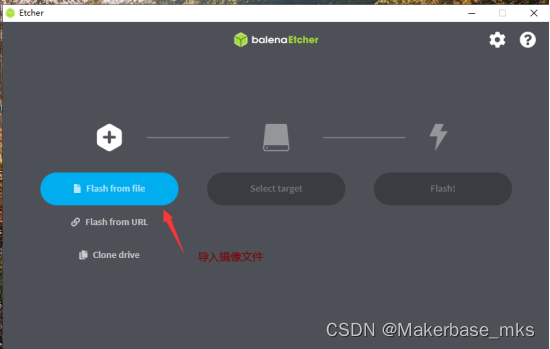

5)导入解压好的镜像文件

在这里插入图片描述

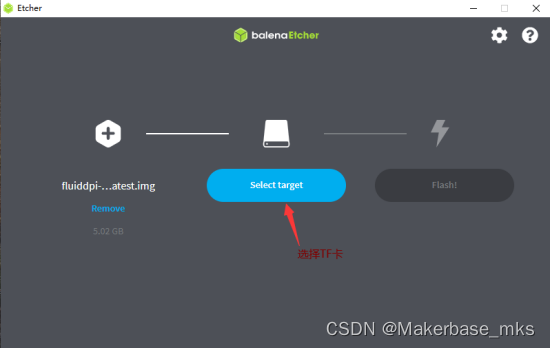

6)选择TF卡

在这里插入图片描述

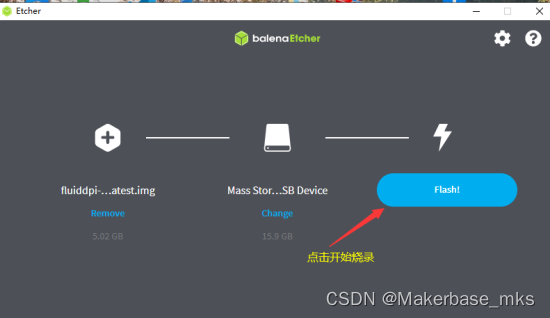

7)点击开始烧录

在这里插入图片描述

8)将烧录好的镜像文件插入主板的HOST_TF卡座

2.4 EMMC模块烧录镜像

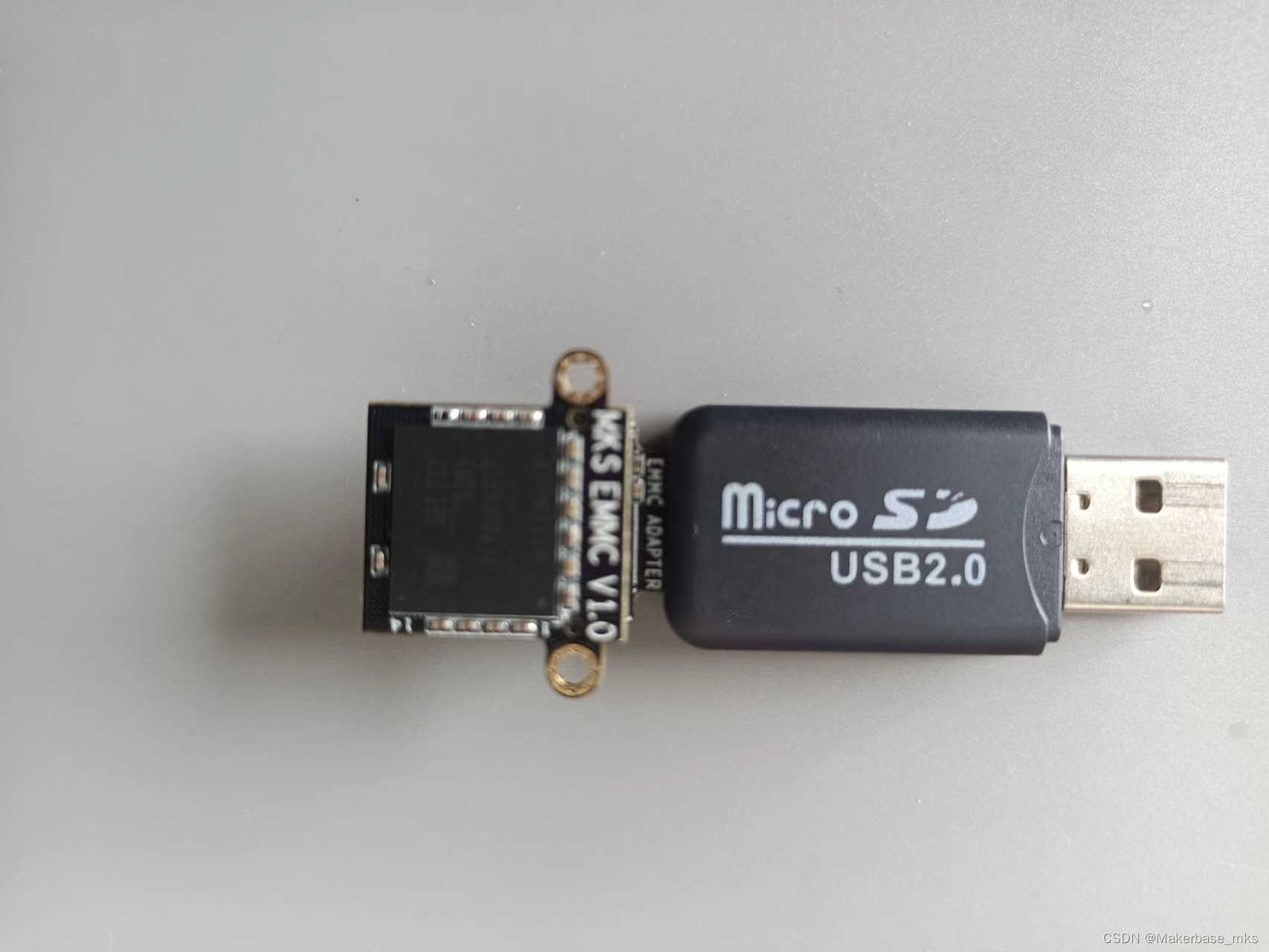

将EMMC模块安装到EMMC烧录模块上,插入到usb读卡器,接上到电脑,然后按照TF卡的烧录步骤进行烧录。

在这里插入图片描述
在这里插入图片描述

三、 网络连接

3.1WiFi连接

1、将USB无线网卡安装到主板上的usb接口

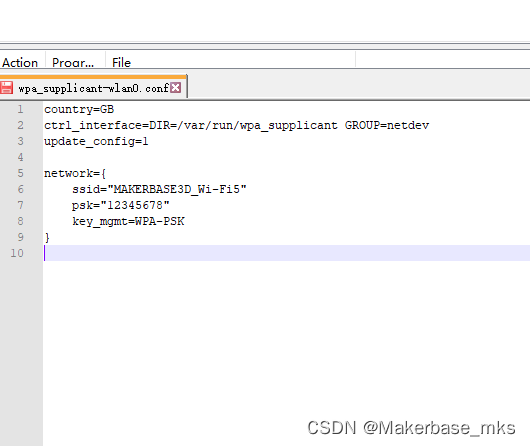

2、烧录镜像文件的TF卡或EMMC模块会分出一个255M的分区,打开该分区,找到wpa_supplicant-wlan0.conf文件,打开该文件进行配置wifi名称和密码的配置。

在这里插入图片描述
在这里插入图片描述

3、将TF卡或EMMC模块安装到主板上,主板供电,带有屏幕的,可以在屏幕的“Setting”→“Network”界面查看ip,没有屏幕的可在网络的路由器管理界面查看,也可以在Putty发送指令 ip a查看。

3.2 网线连接

1、将能上网的网线接入到主板的网口
2、主板上电,启动后,带有屏幕的,可以在屏幕的“Setting”→“Network”界面查看ip,没有屏幕的可在网络的路由器管理界面查看,也可以在Putty发送指令 ip a查看。

四、Putty 连接

Putty 的作用是通过数据线连接系统,进行固件的编译,在线升级等

4.1用Type_c数据线与主板的Host_USB连接,主板供电,在电脑的设备管理器查看com口,然后打开Putty

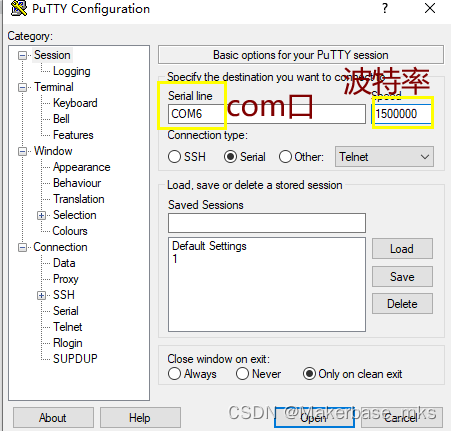

4.2选择com口,设置波特率1500000,点击Open打开连接

在这里插入图片描述

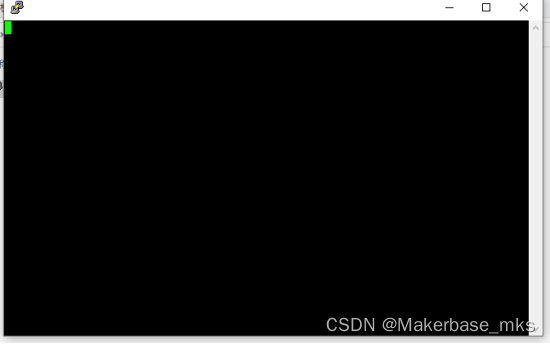

4.3进入下面界面,点击回车(ENTER)键

在这里插入图片描述

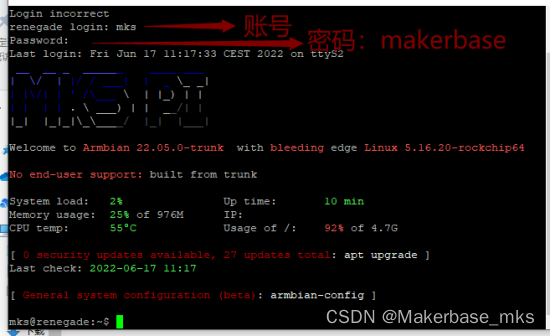

4.4然后输入账号:mks, 密码:makerbase

在这里插入图片描述

五、SSH连接

SSH的作用是无线发送指令操作系统,进行固件的编译,在线升级等
1)下载安装Xshell软件,Xshell6Portable 下载地址:https://www.netsarang.com/zh/free-for-home-school/

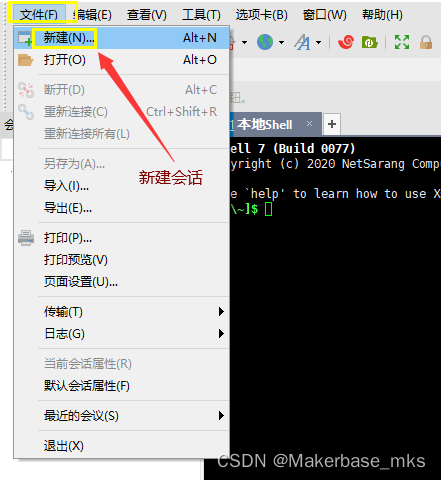

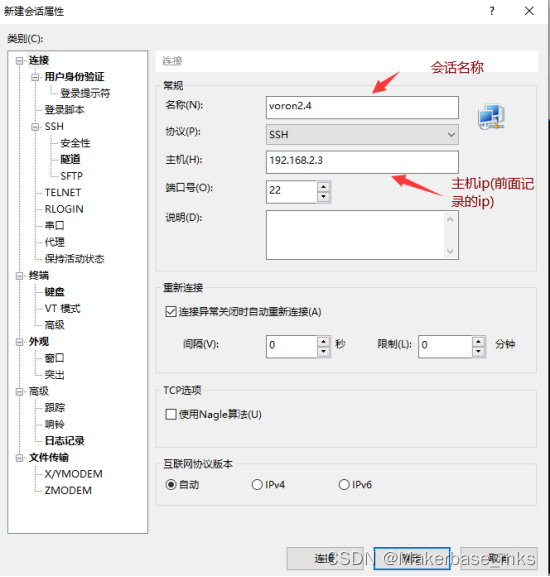

2)打开Xshell软件,建立新的会话

在这里插入图片描述

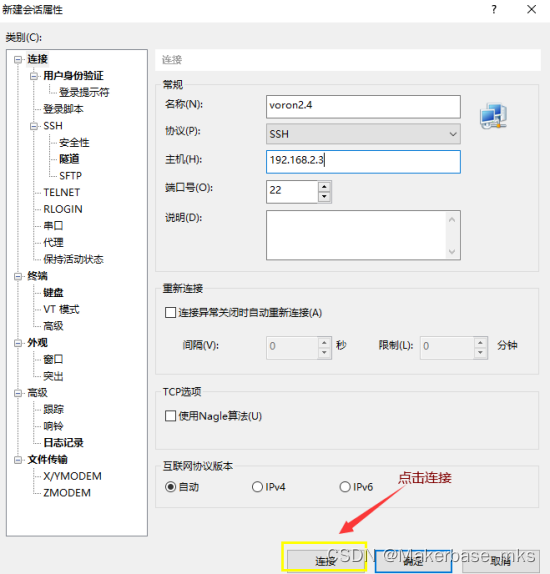

2)然后点击连接
在这里插入图片描述

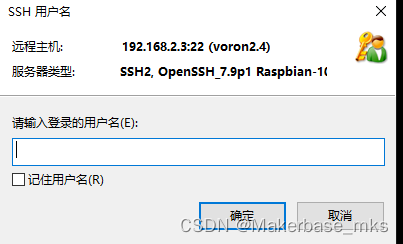

4)连接后弹出设置用户名界面,输入用户名:mks
在这里插入图片描述

5)双击新建的会话连接,弹出密码输入界面,密码:makerbase输入密码后进入linux操作系统的用户界面shell。

六、MKS PI_TS35屏幕连接和操作

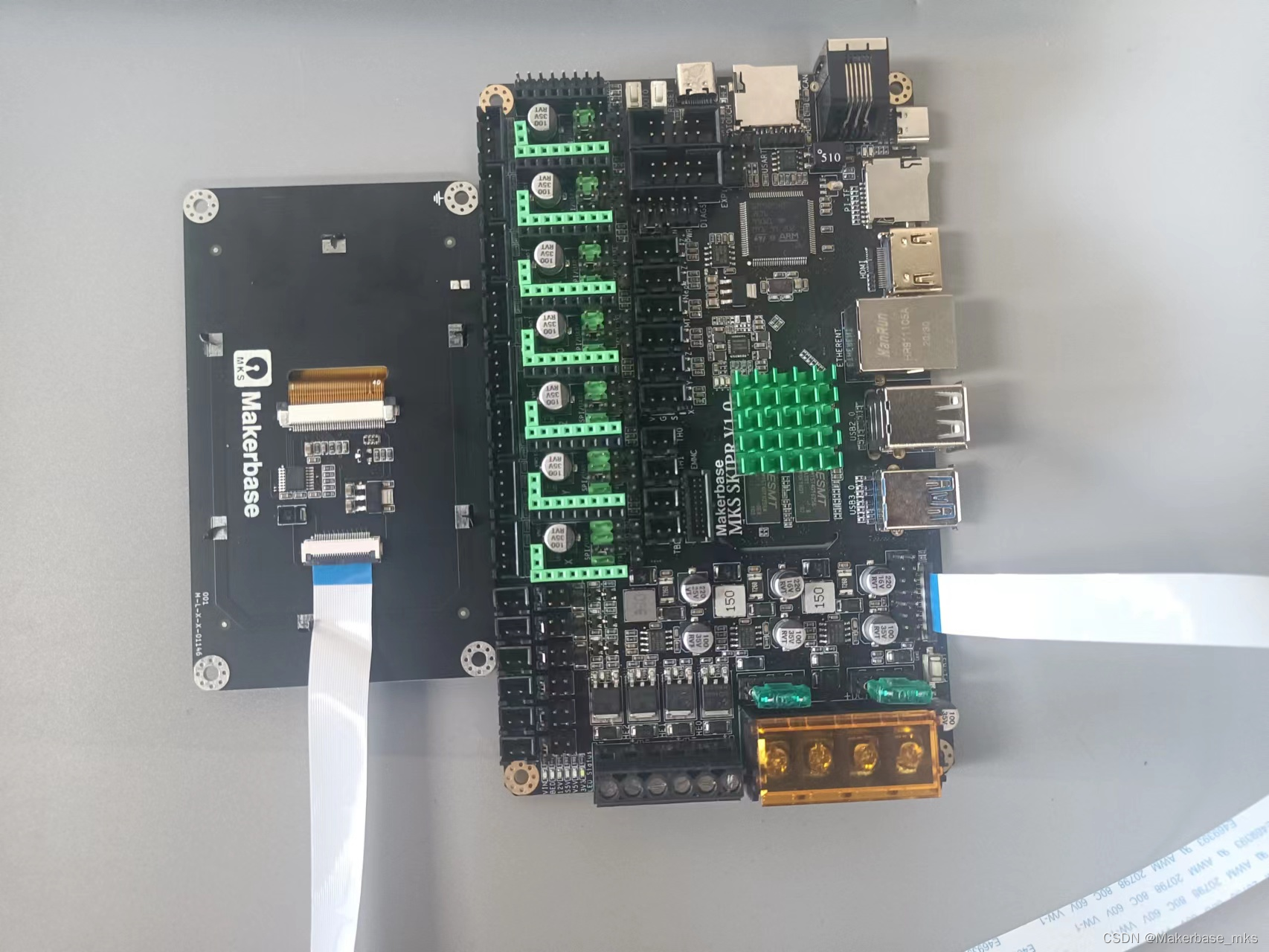

将TS35屏幕排线接到PI上的SPI接口,启动后可在屏幕上进行操作打印机。

在这里插入图片描述

七、加速度传感器ADXL345连接和配置

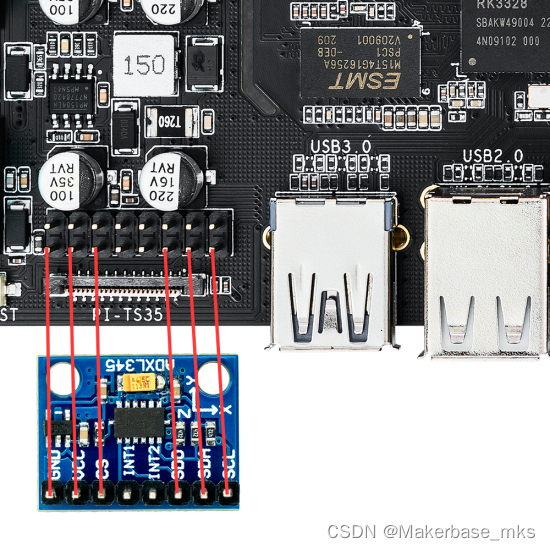

MKS PI与ADXL345的连接如下:

在这里插入图片描述

MKS PI镜像默认已安装加速度计算库和依赖库,不用额外配置,在配置文件中配置ADXL345和测试位置参数即可。
1、在配置文件中配置adxl345,将以下参数复制到配置文件中

[mcu rpi]
serial: /tmp/klipper_host_mcu

[adxl345]
cs_pin: rpi:None
spi_bus: spidev0.2

保存重启,网页界面没有报错后发送查询指令:

ACCELEROMETER_QUERY

软硬件安装正常,能接收到加速度传感器数据,数据类似如下:

Recv: // adxl345 values (x, y, z): 430.619210, 831.432400, 8718.156800...

2、配置adxl345的测试位置,一般安装在平台的中间位置

[resonance_tester]
accel_chip: adxl345
probe_points:
    115, 115, 20  # an example

3、测试加速度,配置input_shaper数据
测试前,先把打印机的加速度配置调大(测试完后可以改小)

[printer]
max_accel: 7000
max_accel_to_decel: 7000

如果配置文件中有input_shaper功能参数,需要发送指令关掉

SET_INPUT_SHAPER SHAPER_FREQ_X=0 SHAPER_FREQ_Y=0

然后发送自动测试配置命令开始测试震动

SHAPER_CALIBRATE

测试完后会返回x轴和y轴推荐的配置方法和配置值,把值配置在配置文件中,然后保存重启,配置类似如下:

[input_shaper]
shaper_type_x = 3hump_ei
shaper_freq_x = 52.4
shaper_type_y = 2hump_ei
shaper_freq_y = 37.5

八、USB摄像头连接和配置

默认镜像文件已经安装MJPG-Streamer,只需要在fluidd网页上配置摄像头参数即可,配置项如下:

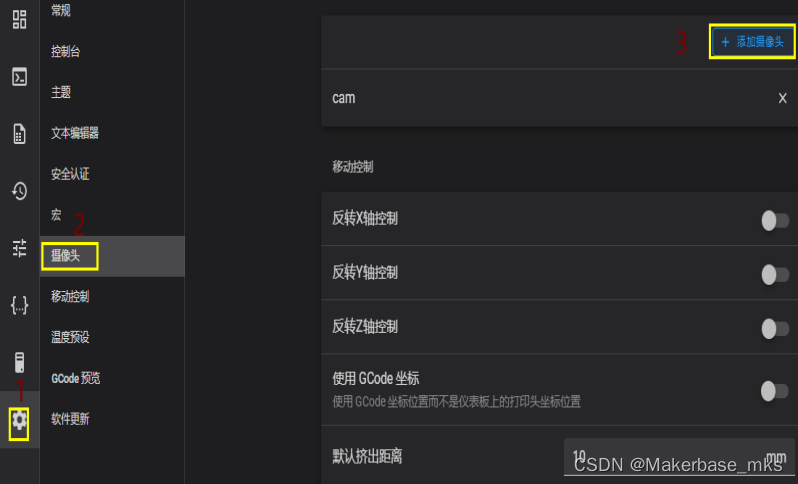

1、在网页界面的配置项→选择摄像头→添加摄像头

在这里插入图片描述

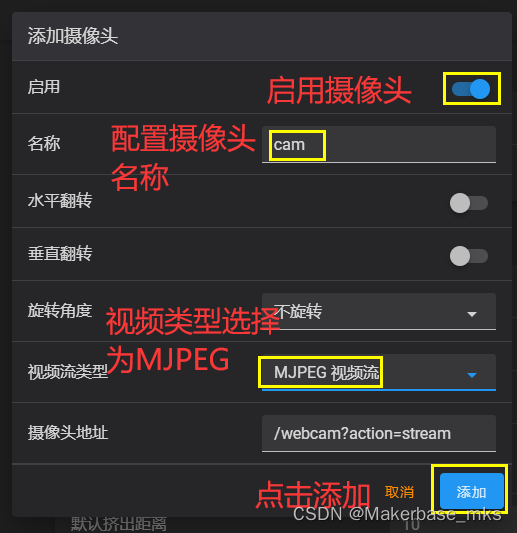

2、启用摄像头→配置摄像头名称→视频类型选择为MJPEG视频流,然后保存,返回到主界面能查看到图像即可。

在这里插入图片描述

九、主板固件更新

固件下载链接: https://github.com/makerbase-mks/MKS-SKIPR/blob/main/klipper%20firmware/mks_skipr.bin

十、klipper 配置文件配置

MKS SKIPR配置文件下载链接:https://github.com/makerbase-mks/MKS-SKIPR/blob/main/klipper%20firmware/skipr%20to%20voron%20V2.4.cfg

10.1 X、Y、Z 、E电机参数配置

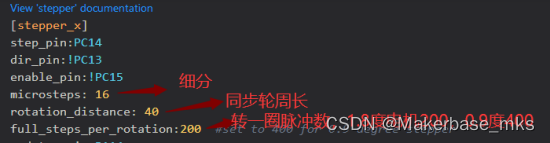

1、X和Y轴脉冲设置,只需要设置细分、同步轮周长、电机转一圈的脉冲数。
在这里插入图片描述

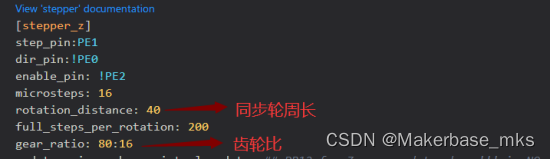

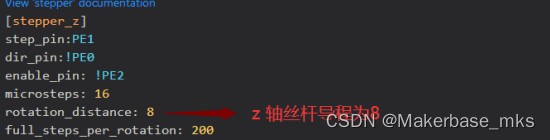

2、Z轴电机脉冲设置,Z轴电机的脉冲设置分两种情况,当机器的Z轴是丝杆时,同步轮周长的参数设置为丝杆的导程,当Z轴为同步轮与皮带时,则Z轴设置为同步轮的周长和齿轮比。

在这里插入图片描述

在这里插入图片描述

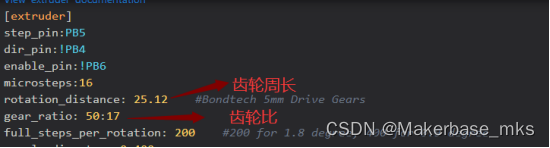

4、挤出机脉冲设置,当挤出机齿轮没有齿轮比时,设置挤出机次齿轮的周长即可,当用齿轮比的挤出机还需要设置齿轮比。

在这里插入图片描述

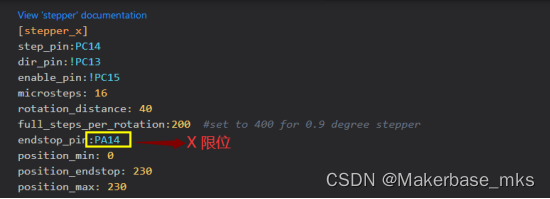

10.2 归零限位和电平

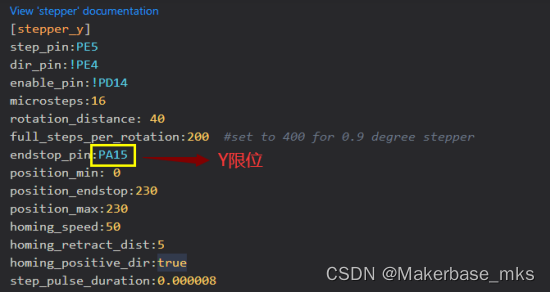

X、Y的限位pin分别是PA14、PA15,Zmin的限位是PB15,Zmax的限位是PB14,取反电平,在pin前加

在这里插入图片描述
在这里插入图片描述

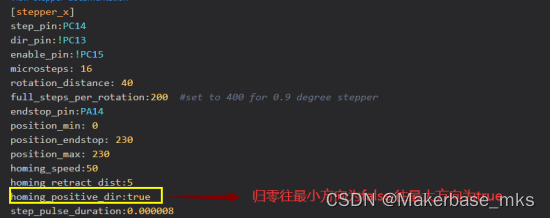

10.3 归零电机方向配置

当归零的方向为往最小的方向时,homing_positive_dir:false,当归零方向为往最大方向时,homing_positive_dir:true
在这里插入图片描述

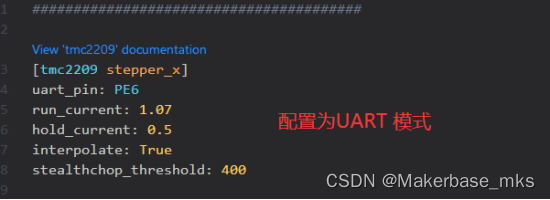

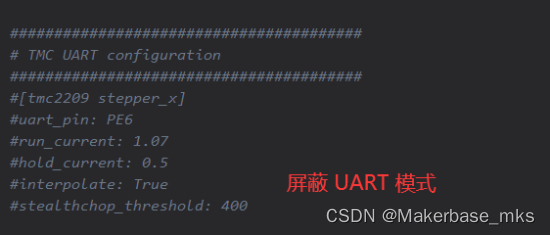

10.4 TMC驱动 UART模式配置

将TMC驱动前面的#去掉为配置为uart模式,不去掉则为屏蔽TMC UART

在这里插入图片描述
在这里插入图片描述

10.5 机器类型配置

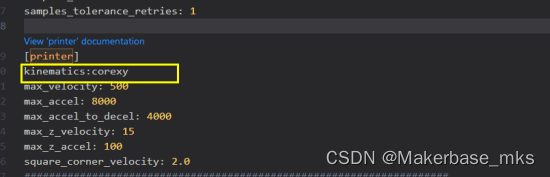

机器类型分别为cartesian(一般机型)、corexy(corexy机型)、delta(三角洲机型),根据自己的机器进行设置。
在这里插入图片描述

10.6 手动调平配置

在配置文件中增加手动调平的各点的位置

[bed_screws]
 screw1:20,20
 screw2:20,290
 screw3:290,20
 screw4:290,290

10.7自动调平传感器配置(传感器为3Dtouch)

1、信号配置,白线是3dtouch的信号线,黄线是3dtouch的舵机控制线),舵机控制线接到主板上的PB14/PB15接口,信号线接到主板的PA8

[bltouch]
sensor_pin:!PB14
control_pin:PA8
x_offset: 0
y_offset: 25.0
z_offset: 0.30
speed: 10.0
samples: 2
samples_result: median
sample_retract_dist: 3.0
samples_tolerance: 0.05
samples_tolerance_retries: 1

10.8自动调平传感器配置(传感器为PL08N)

1、信号配置,信号接到主板上的z_min的接口PB15。

[probe]
pin:!PB15
x_offset: 0
y_offset: 25.0
z_offset: 0.30
speed: 10.0
samples: 2
samples_result: median
sample_retract_dist: 3.0
samples_tolerance: 0.05
samples_tolerance_retries: 1

注意:[bltouch]和[probe]不能同时配置,配置时只能选择其中一个

10.9 多Z自动校准调平配置(VORON V2.4)

多Z自动校准调平,需要在printer.cfg的文件中增加以下代码,探测点的位置根据机器的尺寸范围设置,4个探测点分别对应4Z的位置。

[quad_gantry_level]
gantry_corners:
	-58,-7
    308,318
##	Probe points
points:
	10,10         #调平探测第一点
	10,200        #调平探测第二点
	220,200       #调平探测第三点
	220,10        #调平探测第四点
speed: 80         #调平速度
horizontal_move_z: 10 #调平中Z抬高高度
retries: 1            #重复次数
retry_tolerance: 0.05  #重复允许最大偏差
max_adjust: 30         #Z最大调整位置

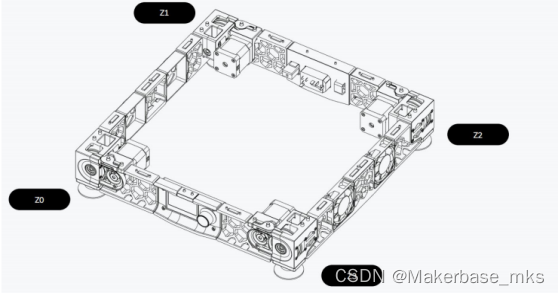

Voron 2.4的4Z位置如下:

在这里插入图片描述

在配置文件中增加多Z自动调平指令配置,进行自动调平,可在Fluidd界面上发送指令G32或在屏幕上点击按钮"Configuration"→"Bed level"。

[gcode_macro G32]
gcode:
    BED_MESH_CLEAR      #清除调平数据
    G28
    QUAD_GANTRY_LEVEL   #多Z自动校准
    G28

10.10 线性补偿自动调平配置

在配置文件中增加线性调平的配置

[bed_mesh]
speed:50                #调平速度
horizontal_move_z:50   #调平中Z抬高高度
mesh_min:20,50        #探测点最小位置
mesh_max:170,200      #探测点最大位置
probe_count:3,3       #调平点数

在配置文件中增加多线性调平指令配置,进行自动调平,可在Fluidd界面上发送指令G29或在屏幕上点击按钮"Configuration"→"Bed level"。

[gcode_macro G29]
gcode:
    BED_MESH_CLEAR      #清除调平数据
    G28
    BED_MESH_CALIBRATE  #自动调平
    BED_MESH_PROFILE SAVE=name #保存调平数据
    SAVE_CONFIG
    BED_MESH_PROFILE LOAD=name #加载调平数据

10.11 z_safe_homing配置

在配置文件中增加z_safe_homing的配置,

[safe_z_home]
home_xy_position: 115,115 # x、Y归零位置
speed: 100
z_hop: 10                 # Move up 10mm
z_hop_speed: 5

需要在stepper_z的调平配置项把enstop_pin改为z_virtual_enstop

[stepper_z]
endstop_pin:probe:z_virtual_endstop

十一、驱动跳线

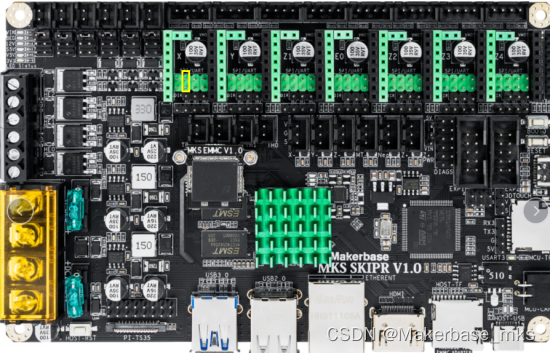

1、TMC2208、2209、2226普通模式16细分跳线
在这里插入图片描述

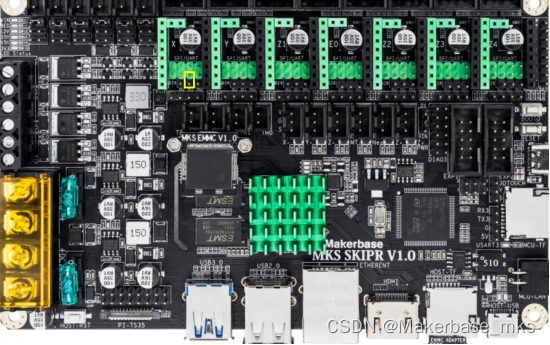

2、TMC2225普通模式16细分跳线
在这里插入图片描述

3、A4988 16细分跳线
在这里插入图片描述

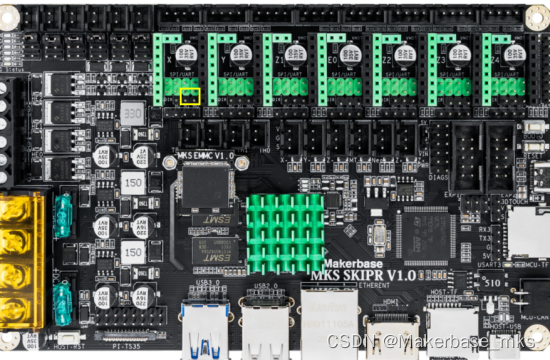

4、TMC驱动UART模式跳线

在这里插入图片描述

十二、FAQ

1、在Fluidd界面上操作复位(或配置文件保存重启后参数恢复为原始参数)不能复位
解决方法:可以在配置文件[mcu]中增加配置:restart_method: command,如下:

[mcu]
# The hardware use USART1 PA10/PA9 connect to RK3328
#serial: /dev/serial/by-id/usb-Klipper_stm32f407xx_4D0045001850314335393520-if00
serial: /dev/ttyS0
restart_method: command

2、USB 摄像头无法工作
解决方法:USB 摄像头连接到PI 后,可以在putty或shell上发送指令lsusb查看USB摄像头是否装载成功,装载成功类似如下:

若安装成功,请检查网页界面摄像头配置是否正确,若无法查看设备,请检查设备是否能正常工作。

3、USB摄像头更换USB 接口连接后无法工作
解决方法:给PI重新上电
4、关于系统更新
解决方法:因为MKS PI的系统文件是基于Armbian桌面系统进行移植的,直接更新Armbian桌面系统会存在一些问题,所以暂不建议更新系统。
