【Godot4.4】Rect2总结

概述

Rect2是2D场景中比较重要的一种数据类型。

Rect2的本质含义是2D场景的轴对齐包围盒，而不是可以自由变换的矩形。

Rect2提供了一些方法，可以方便的判断Rect2之间是否重叠、包含等，并可以获得重叠的区域。也可以获得两个Rect2的包围盒。

结合绘图函数，在区域填色、鼠标框选、布局以及某些交互逻辑方面有很多的应用。

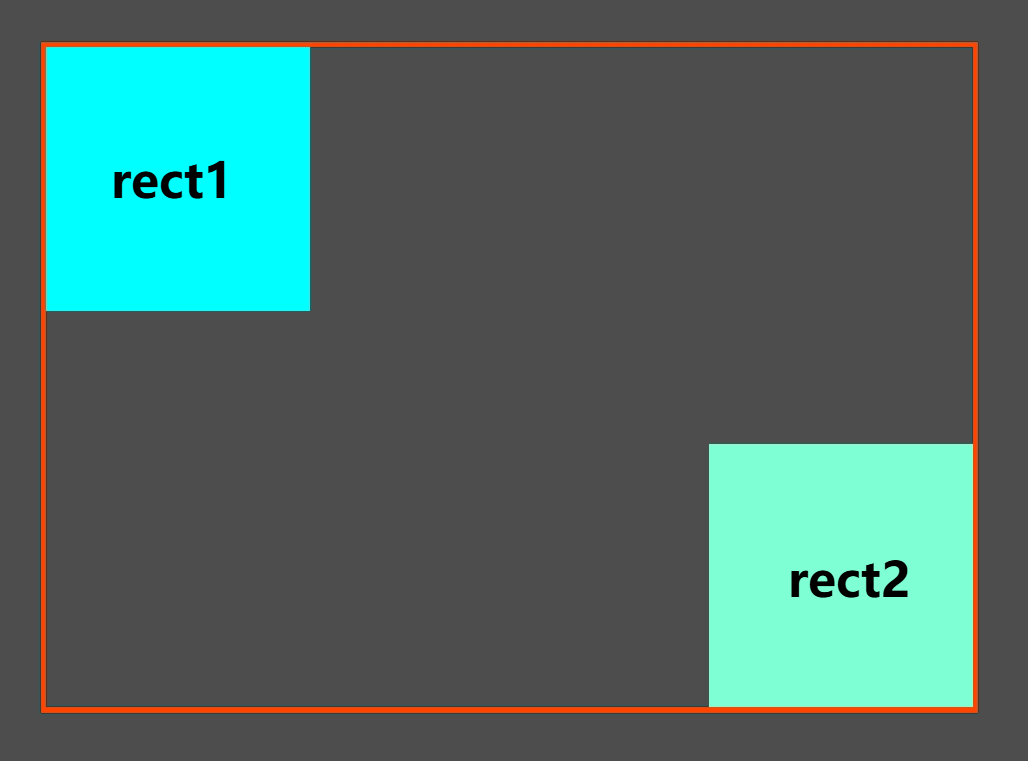

merge

@tool
extends Control

var rect1 = Rect2(50,50,100,100)
var rect2 = Rect2(300,200,100,100)


func _draw() -> void:
	draw_rect(rect1,Color.AQUA)
	draw_rect(rect2,Color.AQUAMARINE)
	var rect3 = rect2.merge(rect1)
	draw_rect(rect3,Color.ORANGE_RED,false,2)

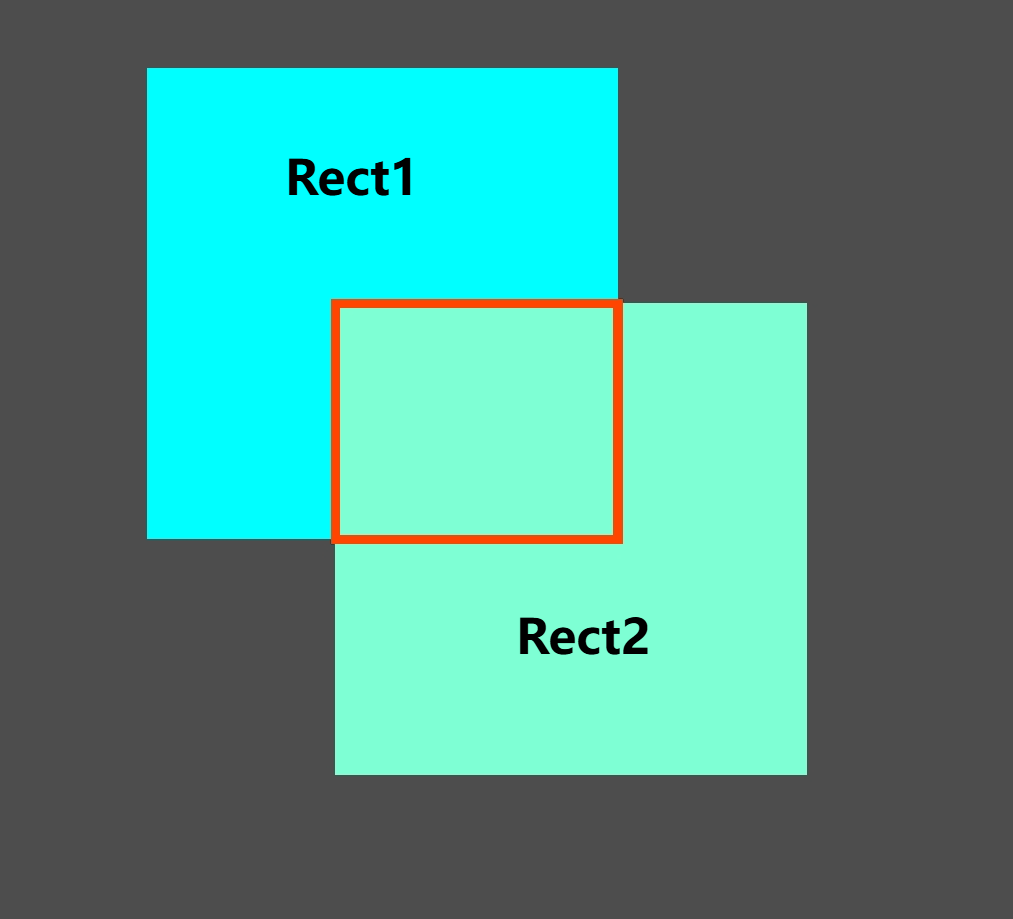

intersection

@tool
extends Control

var rect1 = Rect2(50,50,100,100)
var rect2 = Rect2(90,100,100,100)


func _draw() -> void:
	draw_rect(rect1,Color.AQUA)
	draw_rect(rect2,Color.AQUAMARINE)
	var rect3 = rect2.intersection(rect1)
	draw_rect(rect3,Color.ORANGE_RED,false,2)

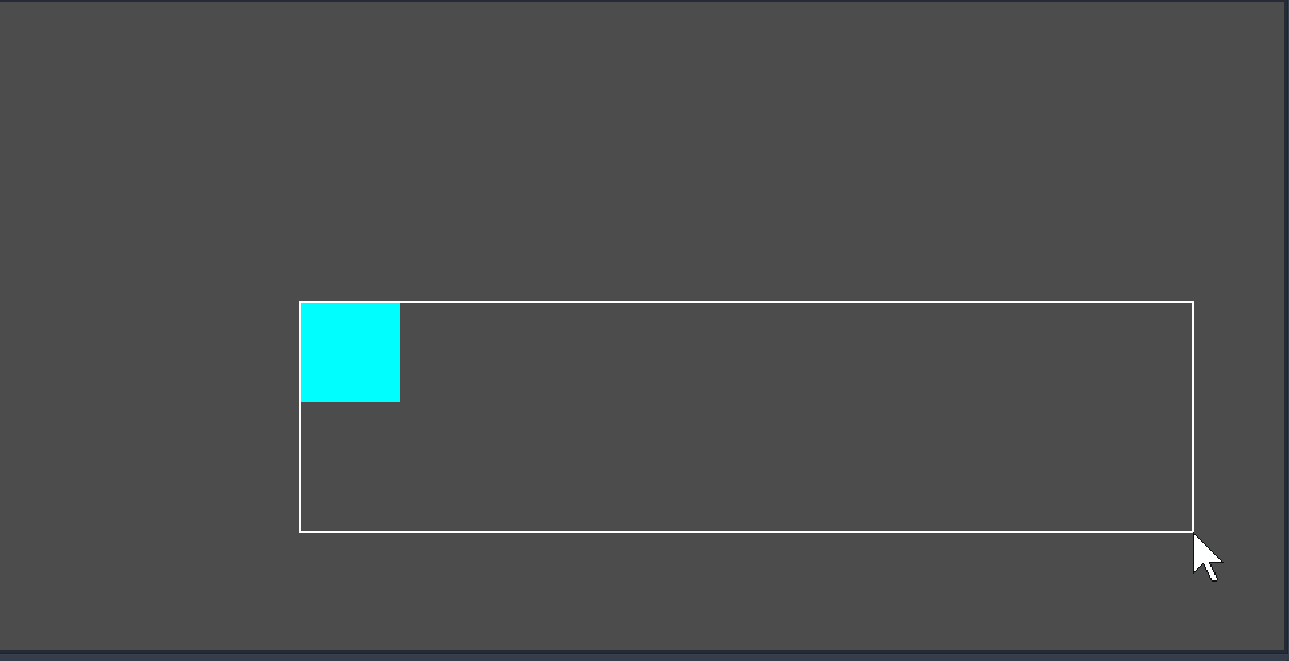

expand

extends Control

var rect1 = Rect2(300,300,100,100)
var pos:Vector2


func _process(delta: float) -> void:
	pos = get_global_mouse_position()
	queue_redraw()

func _draw() -> void:
	draw_rect(rect1,Color.AQUA)
	if pos:
		draw_rect(rect1.expand(pos),Color.WHITE,false,2)

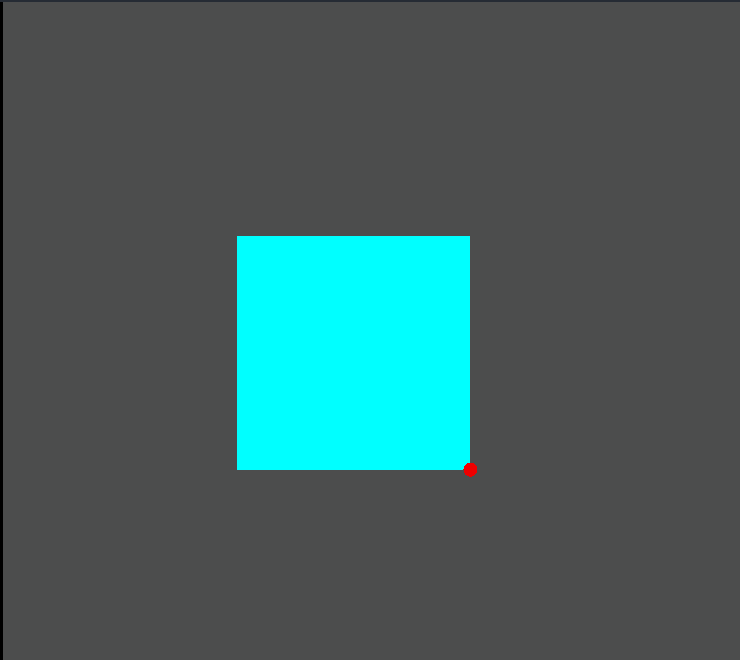

Support

返回此矩形在给定方向上最远的顶点位置。这一点通常被称为碰撞检测算法中的支持点。

extends Control

var rect1 = Rect2(100,100,100,100)
var pos:Vector2

func _process(delta: float) -> void:
	pos = get_global_mouse_position()
	queue_redraw()

func _draw() -> void:
	draw_rect(rect1,Color.AQUA)
	if pos:
		var center = rect1.get_center()
		var dir = center.direction_to(pos)
		draw_circle(rect1.get_support(dir),3,Color.RED)

技巧

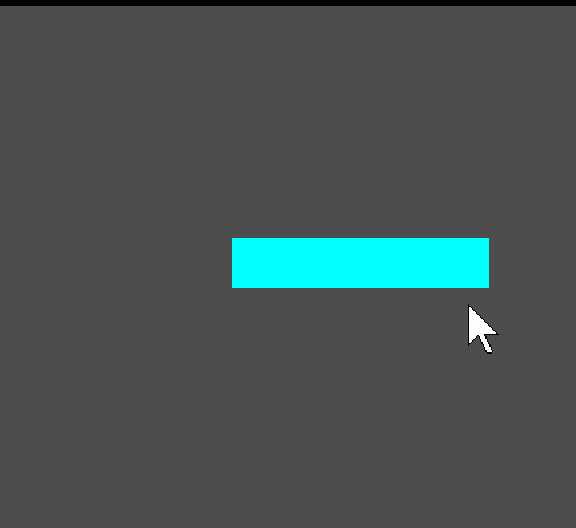

用position和end指定的Rect2

在绘制鼠标选框时，用Rect2和绘图函数实现是最简单的。

而鼠标框选会存在一个负尺寸的问题，通过直接设定position和end指定Rect2的形式可以避免。

extends Control

var rect1 = Rect2()
var end:Vector2

func _process(delta: float) -> void:
	end = get_global_mouse_position()
	queue_redraw()

func _draw() -> void:
	rect1.position = Vector2(100,100)
	if end:
		rect1.end = end
		draw_rect(rect1,Color.AQUA)

简单的鼠标框选

extends Control

var rect1 = Rect2(100,100,100,100)
var is_selecting:bool
var start:Vector2
var end:Vector2

var sel_rect:Rect2
var selected:bool # rect1是否被选中

func _input(event: InputEvent) -> void:
	if event.is_action_pressed("L_Press"):
		start = get_global_mouse_position()
		is_selecting = true

	if is_selecting:
		end = get_global_mouse_position()
		queue_redraw()

	if event.is_action_released("L_Press"):
		is_selecting = false
		selected = sel_rect.encloses(rect1) # 完全包含
		queue_redraw()

func _draw() -> void:
	if selected:
		draw_rect(rect1,Color.RED)
	else:
		draw_rect(rect1,Color.AQUA)

	if is_selecting:
		sel_rect.position =start
		sel_rect.end = end
		draw_rect(sel_rect,Color.AQUA,false,1)
