【晶振选型】 Clipped sine wave 的几个典型应用

Clipped sine wave 是 TCXO 最常用的输出选项。
– 低功耗，改善热特性 更好的老化和频率稳定性
– 相位噪声性能优于CMOS输出

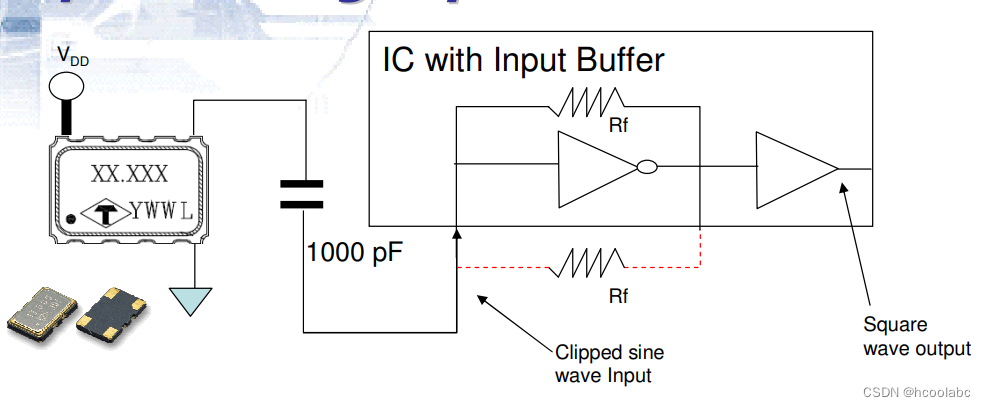

一、使用削波正弦波形和具有输入缓冲器的芯片组

为了将削波正弦波形转换为方波形信号（如CMOS），需要一个输入缓冲器。
• 通常，TCXO输出进入的IC将在芯片内部集成输入缓冲器功能。振荡器电路应具有与逆变器并联的RF反馈电阻。
• 如果 IC 内部没有 Rf 电阻，则需要在逆变器的输入引脚和输出引脚之间外部添加一个 Rf 电阻。
• 外部 Rf 电阻值应在 100K 至 10M 欧姆之间。
• 除 7x5mm 产品线外，对于所有其他较小尺寸的 TCXO，需要在 TCXO 输出引脚和 IC 时钟输入引脚之间串联一个 1000 pF 电容器。

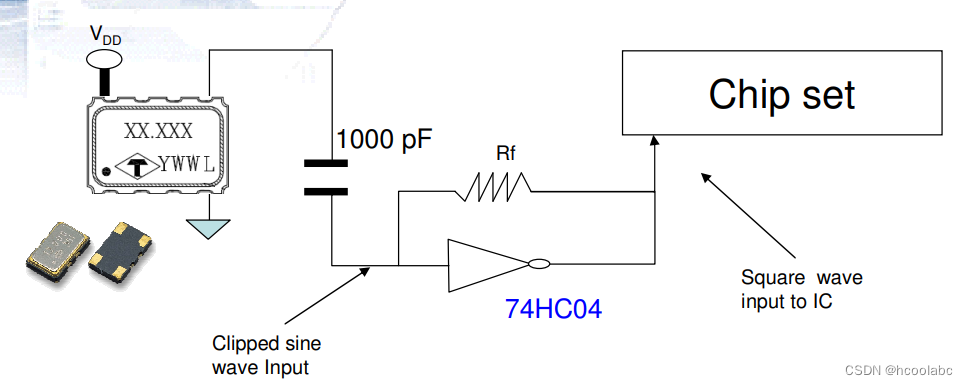

二、将削波正弦波形与无输入缓冲器的芯片组配合使用

• 如果 IC 没有内置输入缓冲器功能，则需要在 TCXO 的输出引脚和 IC 的时钟输入引脚之间串联一个逆变器（如 74HC04）和一个 Rf 电阻器，以将削波正弦波转换为方波
• 外部 Rf 电阻值应在 100K 至 10M 欧姆之间。
• 除 7x5mm 产品线外，对于所有其他较小尺寸的 TCXO，需要在 TCXO 输出引脚和 IC 时钟输入引脚之间串联一个 1000 pF 电容器。

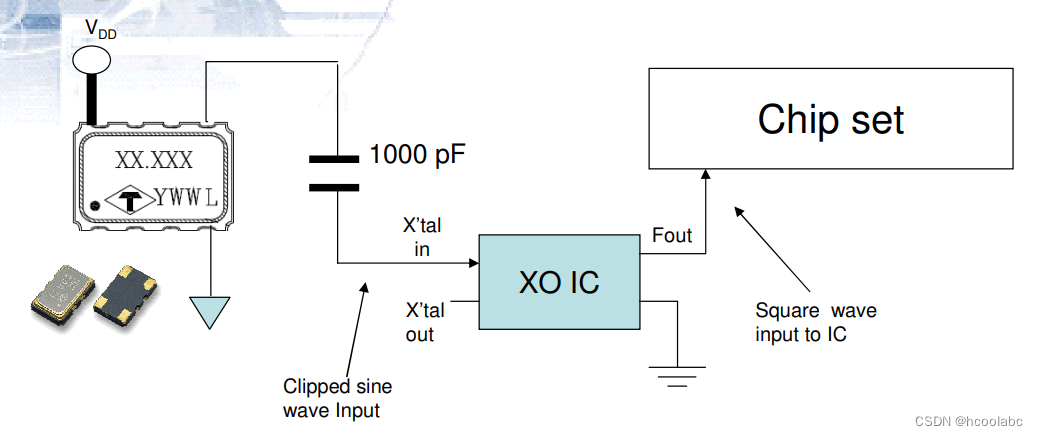

三、将削波正弦波形与振荡器IC结合使用

具有削波正弦波输出的 TCXO 也可以与振荡器 IC 结合使用，为芯片组生成方波输出。
• TCXO的输出需要连接到振荡器IC上的晶体输入引脚，振荡器IC的输出引脚应连接到芯片组上的输入引脚。
• 除 7x5mm 产品线外，对于所有其他较小尺寸的 TCXO，需要在 TCXO 输出引脚和 IC 时钟输入引脚之间串联一个 1000 pF 电容器。
