🔥 内容介绍

随着海洋资源的日益开发与利用，水下机器人作为重要的技术装备，在海洋探索、资源勘探、环境监测、水下作业等领域发挥着不可替代的作用。尤其在复杂的海洋环境中，对水下目标的精确抓取、操作与安装的需求日益增长，这使得水下机器人双机械手系统成为当前水下机器人技术研究的热点。双机械手系统相较于单机械手，具备更强的作业能力和更高的灵活性，能够完成更复杂的任务，如协同抓取、搬运大型物体、精细装配等。然而，复杂的水下环境，包括水的阻力、浮力、流体动力学效应以及海底地形的复杂性，都对水下机器人双机械手系统的建模与控制带来了严峻挑战。因此，深入研究水下机器人双机械手系统的动态建模与控制仿真，对于提升其作业性能和可靠性具有重要的理论意义和工程应用价值。

1. 水下机器人双机械手系统动力学建模

水下机器人双机械手系统是一个典型的多体动力学系统，其建模需要考虑水下环境的特殊性。系统的动力学方程通常可以采用拉格朗日方程或牛顿-欧拉方程推导。考虑到系统的耦合性和复杂性，拉格朗日方程方法通常更为方便。

1.1 系统构成与坐标系定义

一个典型的水下机器人双机械手系统由水下机器人本体（AUV/ROV）、两个机械手（通常为关节型或混合型）以及可能的传感器、相机等设备组成。为了便于建模，需要定义合适的坐标系：

惯性坐标系 {I}：
通常选择地面固定坐标系，原点位于某一参考点，如海平面。
本体坐标系 {B}：
固联在水下机器人本体上，通常选择本体的质心作为原点，坐标轴方向与本体的运动方向一致。
关节坐标系 {Ji} (i=1, 2, ..., n_i)：
对于每个机械手，定义固联在第i个关节上的坐标系，原点位于关节轴线上。

1.2 系统动能与势能

整个系统的总动能是水下机器人本体动能和两个机械手动能之和。

1.3 水动力学效应

水下环境对机器人运动的影响是建模的关键和难点。主要的水动力学效应包括：

附加质量和附加惯量：
由于物体在水中运动引起周围水体的加速，产生额外的惯性力。这部分效应被等效为物体的附加质量和附加惯量。在建模时，需要将附加质量矩阵添加到系统的质量矩阵中。附加质量矩阵通常与物体的形状和运动方向有关。
水动力阻力：
由于粘滞力和压差力，水体对运动物体产生阻力。水动力阻力通常与速度的平方或线性相关，其形式较为复杂，通常通过实验数据或数值模拟确定阻力系数。
浮力和重力：
前面已在势能部分考虑。
水流力：
环境中存在的水流会对机器人系统产生力。这部分力通常与水流速度和机器人形状有关。

将这些水动力学效应作为广义力项加入拉格朗日方程中，可以得到更为精确的系统动力学模型。

对于双机械手系统，还需要考虑本体与机械手之间的动力学耦合以及两个机械手之间的耦合。当机械手进行抓取、操作等任务时，还会与外部环境产生接触力，这些接触力也需要作为外部力项加入动力学模型。

2. 水下机器人双机械手系统控制仿真

基于建立的系统动力学模型，可以进行控制仿真研究。控制仿真的目的是设计有效的控制策略，使水下机器人双机械手系统能够精确地完成预定的水下作业任务。

2.1 控制目标与任务

水下机器人双机械手系统的控制目标通常包括：

本体定位与姿态控制：
使水下机器人本体能够精确地到达指定位置并保持期望姿态，为机械手作业提供稳定平台。
机械手末端位姿控制：
使机械手末端执行器能够精确地跟踪预定的轨迹，到达指定位姿，完成抓取、操作等任务。
协同控制：
对于双机械手系统，需要实现两个机械手的协同运动，以完成单个机械手难以完成的任务，如协同搬运、双臂装配等。
力控制或阻抗控制：
在与环境接触的作业中，需要控制机械手与环境的交互力，以避免损坏目标物体或机器人本身。

2.2 控制策略

针对不同的控制目标和任务，可以采用多种控制策略：

基于模型的控制：
利用建立的动力学模型进行控制器设计，如计算力矩控制（Computed Torque Control）。这种方法理论上可以实现良好的控制性能，但对模型精度要求较高。
PID控制：
经典的PID控制器结构简单，易于实现，但对复杂非线性系统的控制效果可能有限。
自适应控制：
当系统模型参数未知或存在不确定性时，可以采用自适应控制策略，通过在线调整控制器参数来补偿模型不确定性。
滑模控制：
对模型不确定性和外部扰动具有较强的鲁棒性，可以有效抑制水动力扰动的影响。
模糊控制、神经网络控制等智能控制方法：
利用人工智能技术处理系统的非线性和不确定性，无需精确模型，但需要大量的训练数据或经验知识。
协同控制策略：
对于双机械手系统，可以采用主从控制、协调控制、基于任务的控制等协同控制方法。例如，在协同抓取任务中，可以控制两个机械手末端保持固定的相对位姿。

2.3 仿真平台与环境

水下机器人双机械手系统的控制仿真通常在专门的仿真软件或平台上进行。常用的仿真环境包括：

Matlab/Simulink：
功能强大的数学计算和仿真软件，适合进行系统建模、控制器设计和仿真验证。可以利用Simulink的丰富库函数构建系统模型和控制器。
ROS (Robot Operating System)：
开源的机器人操作系统，提供了丰富的机器人软件开发工具和库，包括仿真环境Gazebo。ROS Gazebo可以用于构建逼真的水下环境模型和机器人模型，进行物理仿真。
V-REP/CoppeliaSim：
另一款常用的机器人仿真软件，具有友好的图形界面和强大的建模能力，支持多种编程语言。
自定义仿真平台：
根据特定的研究需求，可以开发自定义的仿真平台，以便更灵活地控制仿真过程和分析结果。

仿真环境需要尽可能地模拟真实的水下环境，包括水动力效应、海底地形、水流等。同时，需要构建精确的机器人本体和机械手模型，包括质量、惯量、关节限位等参数。

2.4 仿真流程与结果分析

控制仿真的一般流程包括：

建立系统动力学模型：
在选定的仿真平台上，根据推导的动力学方程构建系统模型。
设计控制器：
根据控制目标和选定的控制策略，设计相应的控制器。
设置仿真场景：
定义仿真任务，如轨迹跟踪、目标抓取等，设置初始条件和外部扰动。
运行仿真：
运行仿真模型，记录系统状态变量（位置、速度、关节角度、力矩等）随时间的变化。
结果分析：
分析仿真结果，评估控制器的性能，如跟踪误差、稳定性、抗扰动能力等。根据分析结果，对控制器或模型进行调整和优化。

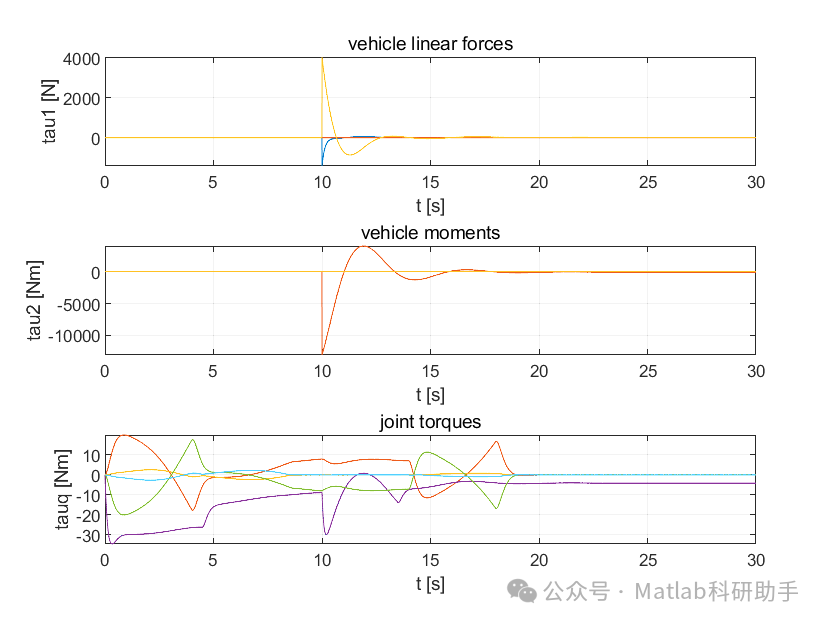

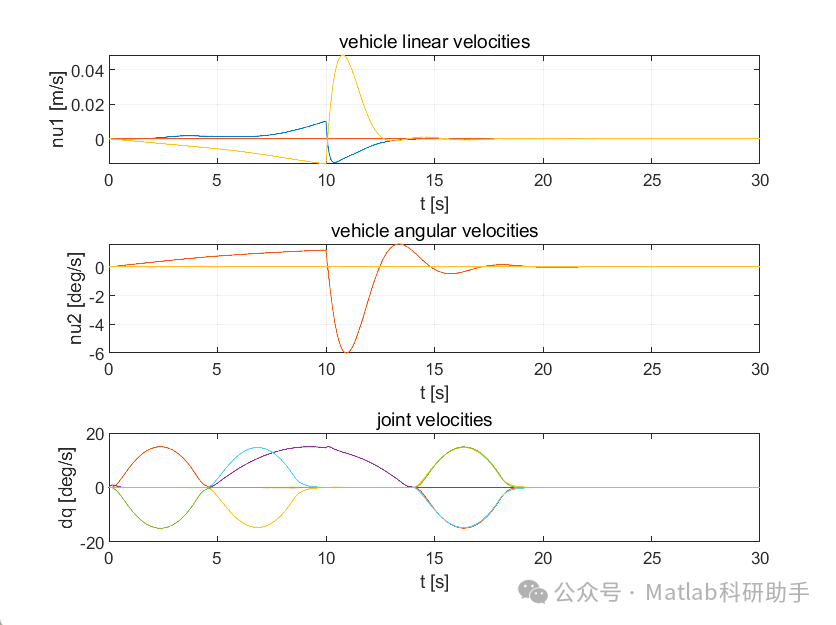

仿真结果可以通过曲线图、动画等方式进行可视化展示，直观地反映系统的运动状态和控制效果。

3. 仿真在水下机器人双机械手系统研究中的作用

仿真在水下机器人双机械手系统的研究中发挥着至关重要的作用：

降低研究成本和风险：
水下实验成本高昂，风险较大。仿真可以在安全、可控的环境中进行大量的实验和测试，有效降低研究成本和风险。
验证理论模型和控制算法：
在真实水下环境中验证复杂的理论模型和控制算法非常困难。仿真可以方便地验证模型的正确性和控制算法的有效性，为实际系统开发提供依据。
优化系统设计和参数：
通过仿真可以对机器人的机械结构、传感器配置、控制器参数等进行优化，以获得更好的系统性能。
预测系统行为：
仿真可以预测系统在不同工况下的行为，帮助工程师了解系统的潜在问题和限制，提前进行改进。
任务规划与验证：
仿真可以用于水下作业任务的规划和验证，例如规划机械手的运动轨迹，检查是否存在碰撞等问题。
教学与培训：
仿真平台可以作为教学工具，帮助学生理解水下机器人系统的动力学和控制原理。

4. 挑战与未来展望

尽管水下机器人双机械手系统的动态建模与控制仿真取得了显著进展，但仍然面临一些挑战：

水动力学建模的精度：
复杂的水动力学效应建模仍然是一个难题，特别是对于非光滑物体和复杂运动。如何提高水动力模型的精度是关键。
环境感知与不确定性：
水下环境感知困难，传感器数据存在噪声和不确定性。如何在控制中有效处理感知不确定性是一个挑战。
本体与机械手的强耦合：
本体和机械手之间的动力学耦合使得控制问题更加复杂，需要设计有效的协同控制策略。
实时性要求：
对于实际水下作业，控制系统需要具备实时性，快速响应环境变化和任务需求。
能量效率：
水下机器人能源有限，需要设计节能的控制策略。
与环境的交互：
在进行水下抓取、安装等与环境接触的作业时，精确的力控制和柔顺控制是难点。

未来的研究方向可以包括：

基于数据驱动的水动力学建模方法：
利用机器学习等方法从实验数据中学习水动力学模型，提高建模精度。
融合感知与控制：
设计鲁棒的控制策略，能够有效处理传感器数据的不确定性，提高系统的环境适应性。
先进的协同控制算法：
研究更高效、更鲁棒的协同控制算法，实现双机械手的灵活协同作业。
基于优化的控制策略：
利用优化方法设计最优控制律，提高系统的性能和效率。
水下人机协作：
研究如何实现水下机器人双机械手系统与人类操作员的协同工作。
软体机器人机械手与柔性控制：
探索将软体机器人技术应用于水下机械手，提高其柔顺性和安全性。

结论

水下机器人双机械手系统动态建模与控制仿真是当前水下机器人技术领域的重要研究方向。精确的动力学建模是设计高性能控制器的基础，而控制仿真为验证模型和控制算法提供了高效可靠的手段。通过深入研究水下环境下的水动力学效应，建立更加精确的系统动力学模型，并结合先进的控制理论和仿真技术，可以有效地提升水下机器人双机械手系统的作业能力和智能化水平，为海洋资源的开发与利用提供有力支撑。随着技术的不断发展，水下机器人双机械手系统必将在未来水下作业中发挥越来越重要的作用。
