【DETR】1、DETR | 首个使用 Transformers 的目标检测器

论文链接：https://arxiv.org/abs/2005.12872

代码链接：https://github.com/facebookresearch/detr

出处：ECCV2020 | MetaAI

bilibili 大神讲解（超超超牛！！！）：https://www.bilibili.com/video/BV1GB4y1X72R/?spm_id_from=333.788&vd_source=21011151235423b801d3f3ae98b91e94

来自 IDEA 的 DETR 系列检测器汇总：https://github.com/IDEA-Research/awesome-detection-transformer#toolbox

detrex 工具箱：https://github.com/IDEA-Research/detrex

效果：

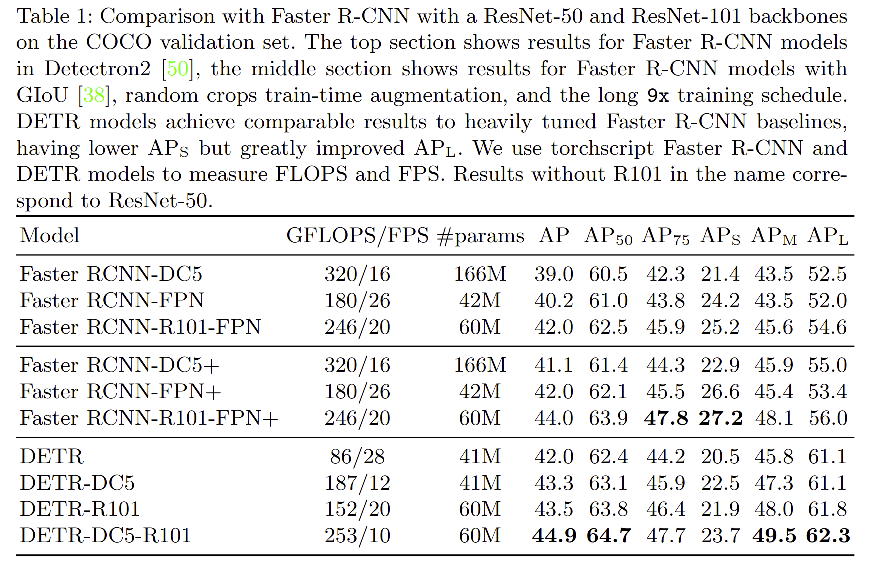

• DETR 取得了和 Faster RCNN 类似的效果，AP 和速度都差不多
• DETR 对大物体表现很好，作者认为归功于 Transformer 这种全局的能力
• DETR 对小物体表现的不是很好，作者认为可以持续优化（后续的 Deformable DETR）
• DETR 训练很慢（训练了 COCO 上 500 个 epoch）
• DETR 不仅仅是做检测的方法，这个理念更是一个框架，适应更多复杂的任务，甚至能够用一个统一的框架实现更多复杂的任务

贡献：把之前的目标检测中不可学的东西变成了可学的东西

• 使用 object query 代替了人工预设 anchor 的方式
• 使用二分图匹配代替了 NMS，这也是能做到一对一出框的重要之处

一、背景

目标检测任务是对图片中的每个感兴趣的目标预测位置和类别，现在流行的 CNN 方法的目标检测器大都使用的非直接手段进行预测，比如通过大量的 proposal、anchor、window center 来回归和分类出目标的位置和类别。这种方法会被后处理方法（如 NMS）影响效果，为了简化这种预测方法，作者提出了一种直接的 end-to-end 的方法，输入一张图片，输出直接是预测结果，不需要后处理。

NMS 的问题：

NMS 在 anchor-based 和 anchor-free 中都在使用，且 NMS 不是所有硬件都支持的，所以端到端（不需要后处理）的目标检测结构被迫切的需要

DETR 的贡献：

• DETR 开创性的利用 Transformer 这种能够全局建模的能力，将目标检测看成了一个集合预测的问题，也正是因为这种全局建模的能力，而不需要预测出那么多的框，最后输出的结果就是最终预测的目标结果，不需要 NMS 后处理，方便了训练和部署

• 文章一直强调其把目标检测构建成了一个集合构建的问题，因为其实目标检测就是预测一系列的框的位置和类别，每个框中的目标是不同的，那么每个图片对应的输出的框集合也是不一样的，所以就是给定图片预测集合框的问题

• 把目标检测做成了一个端到端的框架，去掉了之前非常依赖先验知识的部分，包括 NMS 和 anchor，去掉了 anchor 生成之后，就不需要预测那么多框，也不需要对冗余框进行删除了，也不需要很多超参数去调了，整个网络就变得非常简单

DETR 提出了两个东西：

• 目标函数：能够通过二分图匹配的方式，让模型输出独一无二的预测，也就没有很多冗余的框了，每个物体理想状态就会生成一个框
• Transformer 架构：使用了 encoder-decoder 的架构，且在 decoder 的时候还有一个可学习的 object query 输入（类似 anchor 的意思），通过 Transformer 的结构呢，就可以把 object query 和全局的图像信息结合在一起，通过不断的做注意力的操作，能够让模型输出最后的一组预测框，而且是并行出框的，不会因为目标个数的多少来影响模型的速度，为什么会并行出框的原因在于目标检测是视觉的任务，不需要 mask，而且目标之间也没有相互的顺序，不需要顺序依赖

DETR 的两大特点：

• 一个大的特点是简化了检测的 pipeline，不需要手工设计的模块来编码先验信息，如 anchor 和 non-maximal suppression
• 另外一个是不需要特定的层，能够方便的重用到其他结构中

二、方法

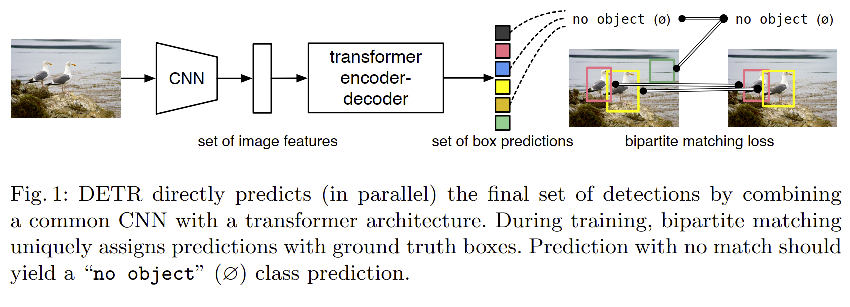

DETR 的结构如图 1 所示，DEtection TRsformer（DETR）可以直接预测所有目标，训练也是使用一个 loss 来进行端到端的训练。

DETR 的训练阶段：（需要二分图匹配的 loss）

• 首先，使用 CNN 抽取图像特征
• 其次，将抽取得到的图像特征输入 Transformer 的 encoder-decoder 框架
  • encoder 可以进一步学习全局特征，为后面的 decoder 和输出预测框做铺垫，encoder 可以让图像中的每个特征都和其他特征有交互，就能大概知道那一块儿是哪个物体，对于一个物体就应该只出一个框，所以说这种全局信息呢很有利于移除冗余的框
  • decoder 会有一个输入 object query，object query 会限定要出多少个框，通过 object query 和 encoder 后的全局特征不断的做自注意力交互，object query 限制为 100，也就是最多检测 100 个物体。object query 是可以学习的向量（100x256），初始化为全零的向量
• 最后，通过二分图匹配损失将预测框和真实框匹配起来，每个 gt 只会在 100 个 object query 中匹配到一个，只有和 gt 匹配上的 object query 才会使用 FFN 计算分类损失和回归损失，这里的匹配是对真实框和预测框进行一对一的匹配，没有匹配的预测框为 $\varphi$，即没有类别，被标记为背景类

DETR 的推理阶段：（不需要二分图匹配的 loss）

• 首先，使用 CNN 抽取图像特征
• 其次，将图像特征输入 encoder-decoder，生成一系列预测框
• 最后，保留置信度高于阈值的框作为最终输出，如大于 0.7 的就是预测结果

2.1 DETR 结构

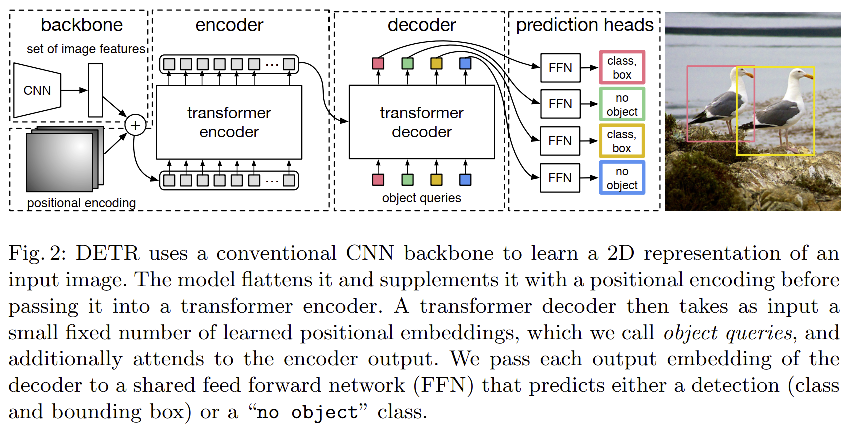

DETR 的结构如图 2，包括三个部分：

• CNN backbone，提取特征
• encoder-decoder transformer
• simple feed forward network，进行最终的检测预测

训练举例：

• 输入图片 3x800x1066，经过 CNN 后输出 2048x25x34，要输入给 transformer 之前要做一次降维，使用 1x1 卷积降到了 256x25x34
• 送入 Transformer 之前要加上位置编码，这里是固定的位置编码，维度和图像特征一致，就是相加的操作
• Encoder：输入是把 HW 拉直，变成 850x256（850=25x34），做 encoder，一共有 6 个 encoder，输出还是 850x256
• Decoder：输入是 encoder 的输出和 object query（是一个可以学习的 positional embedding，维度为 100x256），做 cross-attention，相当于是全局特征和查询特征做 attention，得到的输出也是 100x256，
• 检测头：100 个 object query 每个都要分别进行预测，也就是每个 object query 后面都要使用 FFN 来作为检测头，给每个 object query 做两个预测，预测类别和位置，得到预测框信息后，就可以和 gt 去做匈牙利匹配了，匹配后的框做分类和回归 loss ，控制梯度反向传播更新，这里的 FFN 都是共享参数的，且每个头有两个 FNN ，一个做类别预测，一个做框的预测

Decoder 细节：

• Decoder 是有 6 层的，每次都会先做一次 object query 自注意力操作，第一层 decoder 可以不做，但后面每层都要做，因为 object query 之间需要互相通信，才能了解每个 object query 最后可能得到怎样的框，保证移除冗余的框，尽量不要做重复的框
• 加了额外的 loss，也就是每层 decoder 都计算 loss， FFN 都是共享的参数

Backbone：

• 输入：原始图片：$x_{img}\in R^{3\times H_0\times W_0}$
• 输出：低分辨率的特征图：$f\in R^{2048\times H\times W}$ $(H=H_0/32,W=W_0/32)$

Transformer encoder：

• 降维：使用 1x1 卷积，将 2048 降到 $d$ 维
• 编码为序列的输入：Transformer 期望的输入为一维，所以要将二维特征转换成一维特征 $d\times HW$
• 每个 encoder 都是由一个多头自注意力结构和一个 feed forward network 组成，特征输入 attention 结构之前，都会加上位置编码。

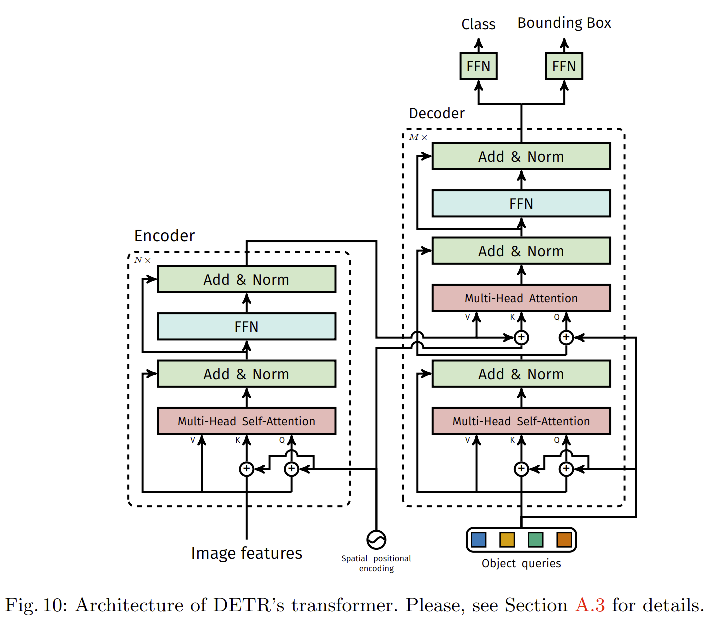

Transformer decoder：

• decoder 的输入是 object query，可以理解为不同 object 的 positional embedding，object query 通过decoder 转换成一个 output embedding
• decoder 是为了把 N 个大小为 d 的 embedding 特征进行 transforming
• decoder 是由多头自注意力结构和多头 encoder-decoder 结构组成
• 本文的decoder特点：同时并行的在每一个 decoder 层对 N 个目标进行解码
• 在每个 attention 层输入的时候，会给输入加上位置编码，最终得到输出
• 然后使用 FFN 对这些特征进行映射，映射为位置和类别，得到 N 个预测
• decoder 的输入在本文中是大小为 [100, 2, 256] ，初始化为全 0 的向量，即 decoder 学习的就是输入的这个向量
• decoder 的输出会分别送入分类头得到 [6, 2, 100,92] (coco) 和bbox头得到 [6, 2, 100, 4]，然后取第一个 [2, 100,92] 和 [2, 100, 4] 作为预测的结果

Prediction feed-forward networks (FFNs)

• FFN 由 RELU + 隐层 + 线性映射层组成
• 预测：框的中心和宽高
• 线性层预测类别
• 由于预测的是一个固定长度为 N 的输出，所以新加了一个类别 $\varphi$，表示没有目标，可以看做其他检测网络中的 “背景” 类

Auxiliary decoding losses

• 经过实验，作者发现在训练 decoder 时，使用额外的 loss 很有效果，能够帮助模型输出每个类别的目标数量，所以，在每个 decoder 层，作者都会即将 FFN 和 Hungarian loss 加起来，所有 FFN 都是共享参数的。

2.2 目标检测集合的 loss

---

什么是二分图匹配：

• 对预测框和 gt 这两个集合进行最佳匹配，使得 cost 代价最小
• 举例：假设有 N 个工人和 N 个任务，每个工人各有长处，所以他们干活需要的回报就不同，每个工人和每个任务的花费就形成了一个 $N\times N$ 的矩阵，这个矩阵就称为 cost matric，最优二分图匹配就是能够找到唯一解，让每个人都得到其最擅长的工作，且花费最低
• 二分图匹配如何解决：匈牙利算法用的较多

DETR 中如何使用二分图匹配：

• 100 个 object query（预测框），也就是每张图都会有 100 个预测结果
• 100 个 gt（不够的话用 $\varphi$ 来填充）
• 假设一张图中只有 2 个 gt，在训练过程中就是对这输出的 100 个 query 和这个 2 个 gt 计算 match loss，从而决定这 100 个 object query 中哪两个框是一对一对应到这个两个 gt 上的
• 最终的花费就是每个预测框和每个 gt 匹配损失，把每个预测框和每个 gt 进行匹配并计算损失，把 cost matric 填充完整，然后送入 scipy 库中的 linear_sum_assigment 函数中，得到最后的最优解。这里的匹配方式约束更强，一定要得到这个一对一的匹配关系，也就是每个预测框只会与一个 gt 框是对应的，这样后面才不需要去做那个后处理 nms
• 这里 cost matirx 在目标检测中应该怎么衡量呢，就可以使用 loss 来衡量
• 当 gt 和 object query 进行匹配了之后，才会像普通的目标检测一样来计算分类和回归的 loss

---

DETR 能够一次性推断出 N 个预测结果，其中 N 是远远大于图像中目标个数的值，也就是每次都会预测 100 个框，那么怎么将这 100 个框和 gt 进行匹配呢，作者就使用了二分匹配，匹配上的预测框才会进一步计算分类和回归损失。

第一步：预测框和 gt 框一对一匹配（使用匈牙利匹配）

二分匹配求最低 cost，每个 object query 和每个 gt 对应的花费就填到 cost matrix 中去，花费就是 loss，loss 是由分类损失和框位置损失得到的，就是 $L_{match}$，每个 object query 和每个 gt 都有了 cost（loss）之后，使用 linear_sum_assigment 函数就能得到最优解

为了获得最优的二分匹配，作者在 N 个 object query $\sigma$ 中寻找出了一个集合，这个集合有最低的 cost：

• $L_{match}$ 是 gt 和 object query 的 matching cost，$L_{match}(y_i,{\hat{y}}_{\sigma (i)})$ 如下：



• 这个 matching cost 同时考虑了类别、框的相似度

• 第 i 个真值可以看成 $y_i=(c_i,b_i)$，其中 $c_i$ 是类别 label，$b_i\in [0,1{]}^4$ 是框的中心和宽高

• 对于第 $\sigma (i)$ 个预测，作者定义类别 $c_i$ 的预测为 ${\hat{p}}_{\sigma (i)}(c_i)$，框的预测为 ${\hat{b}}_{\sigma (i)}$

• 这种匹配过程类似于之前的 proposal match 或 anchor match，最主要的不同是作者需要进行一对一的匹配，没有过多剩余的匹配，也是这个匹配过程，才决定了它不需要 NMS

第二步：计算预测框和真实框一对一匹配后的 loss

• $\hat{\sigma }$ 是第一步中计算得到的最优分配
• 在实际操作中，为了正负样本平衡，作者把 $c_i=\varphi$ 的预测结果的 log-probability 的权重下降 10 倍
• 一个目标和 $\varphi$ 的 matching cost 是不基于预测的，而是一个常数
• Bounding box loss： L1 和 GIoU 的合体 loss

DETR 的 box 回归 loss：

• 一般的框回归损失可以使用 L1 损失，但 L1 损失会受框大小影响，框越大，对损失的贡献就越大
• DETR 的全局特征，对大物体很友好，更容易出大框，出大框后，loss 就会更大，不利于优化
• 所以这里使用了 L1 和 GIoU 的合体 loss


三、效果

1、Encoder layer 个数的影响：

表 2 展示了不同 encoder 个数对效果的影响，使用 encoder AP 能提升 3.9 个点，作者猜想是因为 encoder 能捕捉全局场景，所以有利于对不同目标的解耦。

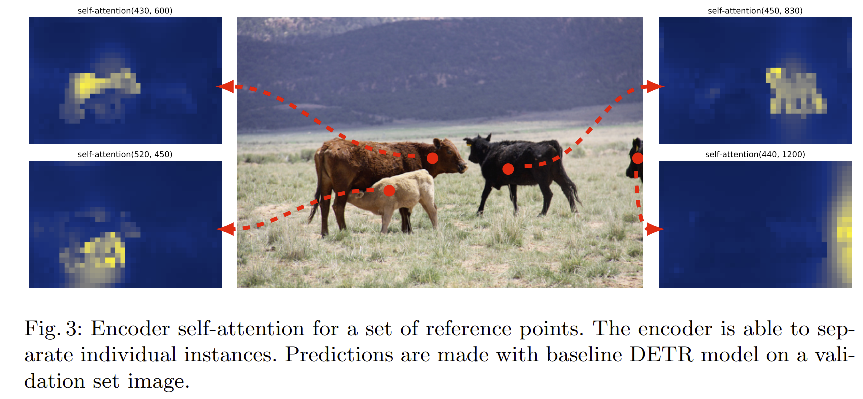

在图 3 中，展示了最后一层 encoder 的 attention map，图中的红点就是在这个位置点一个点，箭头指出的特征图呢就表示这个红点和图中那些位置相关性更高，可以发现自注意力做的很好，可以把示例层面已经分的很开了，能够对不同实例进行区分，能够简化decoder的目标提取和定位。

2、Decoder layer 个数的影响：

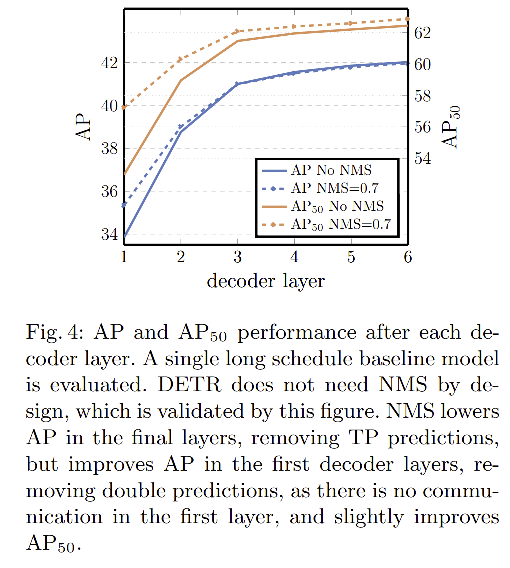

图 4 展示了随着 decoder layer 数量增加，AP 和 AP50 的变化情况，每增加一层，效果就有一定上升，总共带来了 8.2/9.5 的增加。

NMS 的影响：

• 使用了一个decoder时，当引入 NMS 后，效果得到了明显的增加，这可以解释为单个 decoding layer 没有计算输入元素的相关关系的能力，即会对一个目标产生很多预测。
• 当增加了 decoder 模块（2个和多个）后再使用 NMS 时，就没有很明显的效果提升了，即随着深度的增加而逐渐减小。这是因为 self-attention 机制能够抑制模型产生重复的预测。

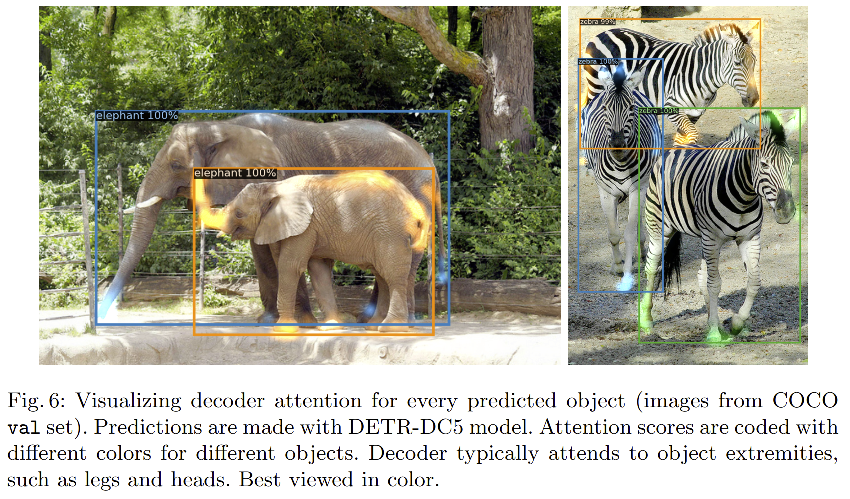

  使用相同的方法进行可视化，可以看出 decoder attention 比较注意位置信息，会更关注目标的末端，如头和腿，作者猜测是因为encoder已经对不同的目标进行了全局上的区分，decoder 只需要关注变化剧烈的纹理区域来提取出类别的边界。

即使在遮挡这么严重的情况下，大象的蹄子是蓝色，小象的蹄子是黄色

斑马遮挡这么严重的情况下，还是能区分出不同的斑马的特征

作者就认为 Transformer 的 encoder 和 decoder 缺一不可：

• Encoder：能够很好的提取全局特征，能够让不同目标尽可能的区分开
• Decoder：能区分开固然很好，但对于尾巴、头这些极值位置外围点就交给 decoder ，decoder 的注意力就在边缘和遮挡位置的特征提取了，把更多的细节加进去

3、Importance of FFN

• FFN 可以看成一个 1x1 的卷积层，使得 encoder 类似于一个基于 attention 的卷积网络
• 作者将该结构完全移除，只留下 attention，把网络参数从 41.3 M 降低到了 28.7 M，transformer 仅有 10.8 M 的参数，但性能降低了 2.3 AP，所以 FFN 是很重要的

4、Importance of positional encoding

• 本文的位置编码有两种，一个是空间位置编码，一个是输出位置编码，输出位置编码是不能移除的，所以作者对空间位置编码做了实验
• 实验发现位置编码对结果还是很有作用的

5、Decoder output slot analysis，也就是 object query 的可视化

图 7 可视化了 COCO2017 验证集的 20 种 bbox 预测输出（原本 object query 是 100 ，但这里只画了 20 个框），每个框表示一个 object query

object query 到底学了什么：

• 绿的表示小的 bbox
• 红的表示大的横向 bbox
• 蓝色表示大的纵向 bbox

object query 和 anchor 有些像：

• anchor
• object query 是可以学习的，训练的过程就是学习的过程，学习好了后，第一个 object query 来一张图就会问图像中有没有左下角的小的物体，或者中间有没有大的横向的物体，就是负责的这些物体。第一行倒数第二个 object query 就会问右边有没有小的物体，中间有没有大的物体。所以 object query 就像问问题的人一样，每当来一个人，它们就会按照自己的方式来提问各种问题，如果找到了答案，就返回给你 bbox，如果没有就返回没有。而且作者还发现 object query 中间都有红色的，作者认为这和 coco 数据集有关，一般 coco 中心都有大物体。所以这也更加证明了 DETR 是深度学习的，因为给定的 object query 你也不知道能学习到什么（训练的时候初始），但是反正就给数据就学去吧，把生成 anchor 就取代了！

DETR 给每个查询输入学习了不同的特殊效果。

可以看出，每个 slot 都会聚焦于不同的区域和目标大小，所有的 slot 都有预测 image-wide box 的模式（对齐的红点），作者假设这与 COCO 的分布有关。

四、全景分割

五、代码

这是论文中的一段简化的 inference 代码

import torch
from torch import nn
from torchvision.models import resnet50

class DETR(nn.Module):

    def __init__(self, num_classes, hidden_dim, nheads,
        num_encoder_layers, num_decoder_layers):
        super().__init__()
        # We take only convolutional layers from ResNet-50 model
        import pdb; pdb.set_trace()
        self.backbone = nn.Sequential(*list(resnet50(pretrained=True).children())[:-2])
        self.conv = nn.Conv2d(2048, hidden_dim, 1)
        self.transformer = nn.Transformer(hidden_dim, nheads, num_encoder_layers, num_decoder_layers)
        self.linear_class = nn.Linear(hidden_dim, num_classes + 1)
        self.linear_bbox = nn.Linear(hidden_dim, 4)
        self.query_pos = nn.Parameter(torch.rand(100, hidden_dim))
        self.row_embed = nn.Parameter(torch.rand(50, hidden_dim // 2))
        self.col_embed = nn.Parameter(torch.rand(50, hidden_dim // 2))

    def forward(self, inputs):
        x = self.backbone(inputs) # inputs=[1, 3, 800, 1200], x=[1, 1024, 25, 38]
        h = self.conv(x)          # h=[1, 256, 25, 38]
        H, W = h.shape[-2:]       # H=25, W=38
        pos = torch.cat([
            self.col_embed[:W].unsqueeze(0).repeat(H, 1, 1),
            self.row_embed[:H].unsqueeze(1).repeat(1, W, 1),], dim=-1).flatten(0, 1).unsqueeze(1) # pos=[950, 1, 256]
        h = self.transformer(pos + h.flatten(2).permute(2, 0, 1), self.query_pos.unsqueeze(1)) # h=[100, 1, 256]
        return self.linear_class(h), self.linear_bbox(h).sigmoid()  # [100, 1, 92], [100, 1, 4]

detr = DETR(num_classes=91, hidden_dim=256, nheads=8, num_encoder_layers=6, num_decoder_layers=6)
detr.eval()
inputs = torch.randn(1, 3, 800, 1200)
logits, bboxes = detr(inputs)

训练：下载代码detr，然后把coco图像放到dataset下即可训练

python main.py

DETR 模型结构：detr.py

• 输入：原始图片

• build backbone：

def build_backbone(args):
    position_embedding = build_position_encoding(args) # PositionEmbeddingSine()
    train_backbone = args.lr_backbone > 0 # True
    return_interm_layers = args.masks     # False
    backbone = Backbone(args.backbone, train_backbone, return_interm_layers, args.dilation)
    model = Joiner(backbone, position_embedding)   #(0) backbone() (1) PositionEmbeddingSine()
    model.num_channels = backbone.num_channels  # 2048
    return model

• build transformer：

def build_transformer(args):
    return Transformer(
        d_model=args.hidden_dim,
        dropout=args.dropout,
        nhead=args.nheads,
        dim_feedforward=args.dim_feedforward,
        num_encoder_layers=args.enc_layers,
        num_decoder_layers=args.dec_layers,
        normalize_before=args.pre_norm,
        return_intermediate_dec=True,
    )

class Transformer(nn.Module):

    def __init__(self, d_model=512, nhead=8, num_encoder_layers=6,
                 num_decoder_layers=6, dim_feedforward=2048, dropout=0.1,
                 activation="relu", normalize_before=False,
                 return_intermediate_dec=False):
        super().__init__()

        encoder_layer = TransformerEncoderLayer(d_model, nhead, dim_feedforward,
                                                dropout, activation, normalize_before)
        encoder_norm = nn.LayerNorm(d_model) if normalize_before else None
        self.encoder = TransformerEncoder(encoder_layer, num_encoder_layers, encoder_norm)

        decoder_layer = TransformerDecoderLayer(d_model, nhead, dim_feedforward,
                                                dropout, activation, normalize_before)
        decoder_norm = nn.LayerNorm(d_model)
        self.decoder = TransformerDecoder(decoder_layer, num_decoder_layers, decoder_norm,
                                          return_intermediate=return_intermediate_dec)

        self._reset_parameters()

        self.d_model = d_model
        self.nhead = nhead

    def _reset_parameters(self):
        for p in self.parameters():
            if p.dim() > 1:
                nn.init.xavier_uniform_(p)

    def forward(self, src, mask, query_embed, pos_embed):
        # flatten NxCxHxW to HWxNxC
        bs, c, h, w = src.shape
        src = src.flatten(2).permute(2, 0, 1)
        pos_embed = pos_embed.flatten(2).permute(2, 0, 1)
        query_embed = query_embed.unsqueeze(1).repeat(1, bs, 1)
        mask = mask.flatten(1)

        tgt = torch.zeros_like(query_embed)
        memory = self.encoder(src, src_key_padding_mask=mask, pos=pos_embed)
        hs = self.decoder(tgt, memory, memory_key_padding_mask=mask,
                          pos=pos_embed, query_pos=query_embed)
        return hs.transpose(1, 2), memory.permute(1, 2, 0).view(bs, c, h, w)

其中各个模块：

encoder_layer:

TransformerEncoderLayer(
  (self_attn): MultiheadAttention(
    (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
  )
  (linear1): Linear(in_features=256, out_features=2048, bias=True)
  (dropout): Dropout(p=0.1, inplace=False)
  (linear2): Linear(in_features=2048, out_features=256, bias=True)
  (norm1): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
  (norm2): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
  (dropout1): Dropout(p=0.1, inplace=False)
  (dropout2): Dropout(p=0.1, inplace=False)
)

self.encoder

TransformerEncoder(
  (layers): ModuleList(
    (0): TransformerEncoderLayer(
      (self_attn): MultiheadAttention(
        (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
      )
      (linear1): Linear(in_features=256, out_features=2048, bias=True)
      (dropout): Dropout(p=0.1, inplace=False)
      (linear2): Linear(in_features=2048, out_features=256, bias=True)
      (norm1): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (norm2): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (dropout1): Dropout(p=0.1, inplace=False)
      (dropout2): Dropout(p=0.1, inplace=False)
    )
    (1): TransformerEncoderLayer(
      (self_attn): MultiheadAttention(
        (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
      )
      (linear1): Linear(in_features=256, out_features=2048, bias=True)
      (dropout): Dropout(p=0.1, inplace=False)
      (linear2): Linear(in_features=2048, out_features=256, bias=True)
      (norm1): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (norm2): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (dropout1): Dropout(p=0.1, inplace=False)
      (dropout2): Dropout(p=0.1, inplace=False)
    )
    (2): TransformerEncoderLayer(
      (self_attn): MultiheadAttention(
        (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
      )
      (linear1): Linear(in_features=256, out_features=2048, bias=True)
      (dropout): Dropout(p=0.1, inplace=False)
      (linear2): Linear(in_features=2048, out_features=256, bias=True)
      (norm1): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (norm2): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (dropout1): Dropout(p=0.1, inplace=False)
      (dropout2): Dropout(p=0.1, inplace=False)
    )
    (3): TransformerEncoderLayer(
      (self_attn): MultiheadAttention(
        (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
      )
      (linear1): Linear(in_features=256, out_features=2048, bias=True)
      (dropout): Dropout(p=0.1, inplace=False)
      (linear2): Linear(in_features=2048, out_features=256, bias=True)
      (norm1): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (norm2): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (dropout1): Dropout(p=0.1, inplace=False)
      (dropout2): Dropout(p=0.1, inplace=False)
    )
    (4): TransformerEncoderLayer(
      (self_attn): MultiheadAttention(
        (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
      )
      (linear1): Linear(in_features=256, out_features=2048, bias=True)
      (dropout): Dropout(p=0.1, inplace=False)
      (linear2): Linear(in_features=2048, out_features=256, bias=True)
      (norm1): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (norm2): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (dropout1): Dropout(p=0.1, inplace=False)
      (dropout2): Dropout(p=0.1, inplace=False)
    )
    (5): TransformerEncoderLayer(
      (self_attn): MultiheadAttention(
        (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
      )
      (linear1): Linear(in_features=256, out_features=2048, bias=True)
      (dropout): Dropout(p=0.1, inplace=False)
      (linear2): Linear(in_features=2048, out_features=256, bias=True)
      (norm1): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (norm2): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (dropout1): Dropout(p=0.1, inplace=False)
      (dropout2): Dropout(p=0.1, inplace=False)
    )
  )
)

decoder layer:

TransformerDecoderLayer(
  (self_attn): MultiheadAttention(
    (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
  )
  (multihead_attn): MultiheadAttention(
    (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
  )
  (linear1): Linear(in_features=256, out_features=2048, bias=True)
  (dropout): Dropout(p=0.1, inplace=False)
  (linear2): Linear(in_features=2048, out_features=256, bias=True)
  (norm1): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
  (norm2): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
  (norm3): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
  (dropout1): Dropout(p=0.1, inplace=False)
  (dropout2): Dropout(p=0.1, inplace=False)
  (dropout3): Dropout(p=0.1, inplace=False)
)

self.decoder

TransformerDecoder(
  (layers): ModuleList(
    (0): TransformerDecoderLayer(
      (self_attn): MultiheadAttention(
        (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
      )
      (multihead_attn): MultiheadAttention(
        (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
      )
      (linear1): Linear(in_features=256, out_features=2048, bias=True)
      (dropout): Dropout(p=0.1, inplace=False)
      (linear2): Linear(in_features=2048, out_features=256, bias=True)
      (norm1): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (norm2): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (norm3): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (dropout1): Dropout(p=0.1, inplace=False)
      (dropout2): Dropout(p=0.1, inplace=False)
      (dropout3): Dropout(p=0.1, inplace=False)
    )
    (1): TransformerDecoderLayer(
      (self_attn): MultiheadAttention(
        (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
      )
      (multihead_attn): MultiheadAttention(
        (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
      )
      (linear1): Linear(in_features=256, out_features=2048, bias=True)
      (dropout): Dropout(p=0.1, inplace=False)
      (linear2): Linear(in_features=2048, out_features=256, bias=True)
      (norm1): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (norm2): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (norm3): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (dropout1): Dropout(p=0.1, inplace=False)
      (dropout2): Dropout(p=0.1, inplace=False)
      (dropout3): Dropout(p=0.1, inplace=False)
    )
    (2): TransformerDecoderLayer(
      (self_attn): MultiheadAttention(
        (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
      )
      (multihead_attn): MultiheadAttention(
        (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
      )
      (linear1): Linear(in_features=256, out_features=2048, bias=True)
      (dropout): Dropout(p=0.1, inplace=False)
      (linear2): Linear(in_features=2048, out_features=256, bias=True)
      (norm1): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (norm2): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (norm3): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (dropout1): Dropout(p=0.1, inplace=False)
      (dropout2): Dropout(p=0.1, inplace=False)
      (dropout3): Dropout(p=0.1, inplace=False)
    )
    (3): TransformerDecoderLayer(
      (self_attn): MultiheadAttention(
        (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
      )
      (multihead_attn): MultiheadAttention(
        (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
      )
      (linear1): Linear(in_features=256, out_features=2048, bias=True)
      (dropout): Dropout(p=0.1, inplace=False)
      (linear2): Linear(in_features=2048, out_features=256, bias=True)
      (norm1): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (norm2): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (norm3): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (dropout1): Dropout(p=0.1, inplace=False)
      (dropout2): Dropout(p=0.1, inplace=False)
      (dropout3): Dropout(p=0.1, inplace=False)
    )
    (4): TransformerDecoderLayer(
      (self_attn): MultiheadAttention(
        (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
      )
      (multihead_attn): MultiheadAttention(
        (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
      )
      (linear1): Linear(in_features=256, out_features=2048, bias=True)
      (dropout): Dropout(p=0.1, inplace=False)
      (linear2): Linear(in_features=2048, out_features=256, bias=True)
      (norm1): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (norm2): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (norm3): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (dropout1): Dropout(p=0.1, inplace=False)
      (dropout2): Dropout(p=0.1, inplace=False)
      (dropout3): Dropout(p=0.1, inplace=False)
    )
    (5): TransformerDecoderLayer(
      (self_attn): MultiheadAttention(
        (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
      )
      (multihead_attn): MultiheadAttention(
        (out_proj): _LinearWithBias(in_features=256, out_features=256, bias=True)
      )
      (linear1): Linear(in_features=256, out_features=2048, bias=True)
      (dropout): Dropout(p=0.1, inplace=False)
      (linear2): Linear(in_features=2048, out_features=256, bias=True)
      (norm1): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (norm2): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (norm3): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
      (dropout1): Dropout(p=0.1, inplace=False)
      (dropout2): Dropout(p=0.1, inplace=False)
      (dropout3): Dropout(p=0.1, inplace=False)
    )
  )
  (norm): LayerNorm((256,), eps=1e-05, elementwise_affine=True)
)

训练：engine.py

def train_one_epoch(model: torch.nn.Module, criterion: torch.nn.Module,
                    data_loader: Iterable, optimizer: torch.optim.Optimizer,
                    device: torch.device, epoch: int, max_norm: float = 0):
    model.train()
    criterion.train()
    metric_logger = utils.MetricLogger(delimiter="  ")
    metric_logger.add_meter('lr', utils.SmoothedValue(window_size=1, fmt='{value:.6f}'))
    metric_logger.add_meter('class_error', utils.SmoothedValue(window_size=1, fmt='{value:.2f}'))
    header = 'Epoch: [{}]'.format(epoch)
    print_freq = 10

    for samples, targets in metric_logger.log_every(data_loader, print_freq, header):
        samples = samples.to(device) # samples.tensors.shape=[2, 3, 736, 920]
        targets = [{k: v.to(device) for k, v in t.items()} for t in targets]

        outputs = model(samples) #  outputs.keys(): ['pred_logits', 'pred_boxes', 'aux_outputs']
        # outputs['pred_logits'].shape=[2, 100, 92],  outputs['pred_boxes'].shape=[2, 100, 4]
        # outputs['aux_outputs'][0]['pred_logits'].shape = [2, 100, 92]
        # outputs['aux_outputs'][0]['pred_boxes'].shape = [2, 100, 4]
        loss_dict = criterion(outputs, targets)
        weight_dict = criterion.weight_dict
        losses = sum(loss_dict[k] * weight_dict[k] for k in loss_dict.keys() if k in weight_dict)

        # reduce losses over all GPUs for logging purposes
        loss_dict_reduced = utils.reduce_dict(loss_dict)
        loss_dict_reduced_unscaled = {f'{k}_unscaled': v
                                      for k, v in loss_dict_reduced.items()}
        loss_dict_reduced_scaled = {k: v * weight_dict[k]
                                    for k, v in loss_dict_reduced.items() if k in weight_dict}
        losses_reduced_scaled = sum(loss_dict_reduced_scaled.values())

        loss_value = losses_reduced_scaled.item()

        if not math.isfinite(loss_value):
            print("Loss is {}, stopping training".format(loss_value))
            print(loss_dict_reduced)
            sys.exit(1)

        optimizer.zero_grad()
        losses.backward()
        if max_norm > 0:
            torch.nn.utils.clip_grad_norm_(model.parameters(), max_norm)
        optimizer.step()

        metric_logger.update(loss=loss_value, **loss_dict_reduced_scaled, **loss_dict_reduced_unscaled)
        metric_logger.update(class_error=loss_dict_reduced['class_error'])
        metric_logger.update(lr=optimizer.param_groups[0]["lr"])
    # gather the stats from all processes
    metric_logger.synchronize_between_processes()
    print("Averaged stats:", metric_logger)
    return {k: meter.global_avg for k, meter in metric_logger.meters.items()}

上述代码中的 target 长下面这个样子：len(target)=2

({'boxes': tensor([[0.4567, 0.4356, 0.3446, 0.2930],
        [0.8345, 0.4459, 0.3310, 0.3111],
        [0.4484, 0.0582, 0.3947, 0.1164],
        [0.8436, 0.0502, 0.3128, 0.1005],
        [0.7735, 0.5084, 0.0982, 0.0816],
        [0.1184, 0.4742, 0.2369, 0.2107],
        [0.4505, 0.4412, 0.3054, 0.2844],
        [0.8727, 0.4563, 0.1025, 0.0892],
        [0.1160, 0.0405, 0.2319, 0.0810],
        [0.8345, 0.4266, 0.3310, 0.2843]]),
  'labels': tensor([2, 2, 2, 2, 2, 2, 2, 2, 2, 2]),
  'image_id': tensor([382006]),
  'area': tensor([45937.5547, 46857.6406, 20902.2129, 14303.7432,  3646.2932, 22717.0332, 39523.7812,  4161.9199,  8552.1719, 42826.0391]),
  'iscrowd': tensor([0, 0, 0, 0, 0, 0, 0, 0, 0, 0]),
  'orig_size': tensor([429, 640]),
  'size': tensor([711, 640])},

{'boxes': tensor([[0.7152, 0.3759, 0.0934, 0.0804],
        [0.8129, 0.3777, 0.0576, 0.0562],
        [0.7702, 0.3866, 0.0350, 0.0511],
        [0.7828, 0.6463, 0.0743, 0.2580],
        [0.8836, 0.5753, 0.1511, 0.2977],
        [0.9162, 0.6202, 0.0880, 0.3273],
        [0.8424, 0.3788, 0.0254, 0.0398],
        [0.9716, 0.3712, 0.0569, 0.0707],
        [0.0615, 0.4210, 0.0242, 0.0645],
        [0.8655, 0.3775, 0.0398, 0.0368],
        [0.8884, 0.3701, 0.0349, 0.0329],
        [0.9365, 0.3673, 0.0144, 0.0221],
        [0.5147, 0.1537, 0.0220, 0.0541],
        [0.9175, 0.1185, 0.0294, 0.0438],
        [0.0675, 0.0934, 0.0223, 0.0596],
        [0.9125, 0.3683, 0.0185, 0.0347],
        [0.9905, 0.3934, 0.0191, 0.0373],
        [0.5370, 0.1577, 0.0211, 0.0553]]),
 'labels': tensor([2, 2, 2, 2, 1, 1, 2, 2, 1, 2, 2, 2, 2, 2, 2, 2, 2, 2]),
 'image_id': tensor([565286]),
 'area': tensor([ 3843.2710,  1264.0637,   753.2280,  8374.9131, 11725.9863, 11407.3760, 373.8589,  1965.6881,   649.5052,   625.6856,   483.2297,   117.1264, 733.8372,   727.9525,   758.3719,   307.3998,   365.8919,   712.7703]),
 'iscrowd': tensor([0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]),
 'orig_size': tensor([512, 640]),
 'size': tensor([736, 920])})
