聊一下PCB过孔如何保证你打板的可靠性？

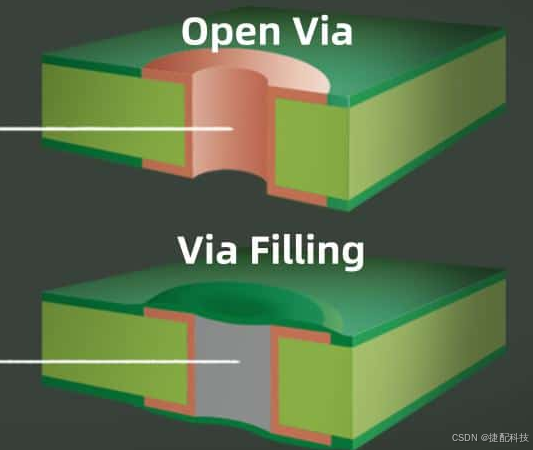

首先，让我们简单了解一下过孔。过孔是PCB中的一种导电通路，它连接着板子的不同层，使得电流可以在不同层之间自由流动。过孔不只是简单的孔洞，它通过电镀和填充，成为了电路板上的坚强支柱。过孔填充，就像是给过孔穿上了一件保护衣。这种填充通常由固体导电材料完成，它不仅填补了过孔内部的空隙，还增强了过孔的电气性能和热管理能力。

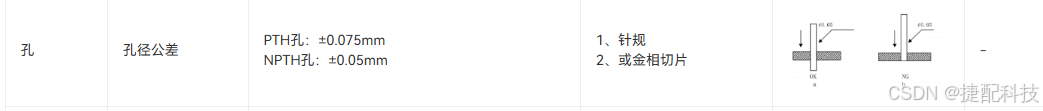

我们不同类型的过孔又不同的处理方式，对不同孔也有制造标准的要求。

过孔填充的五大优势

1. 电气性能的提升：过孔填充可以减少短截线谐振，降低阻抗不连续性，减少反射和插入损耗，保持高频信号的完整性。

2. 热管理的优化：填充材料改善了过孔的热传导能力，帮助散射多层PCB中的热量，管理大电流过孔中的热量。

3. 可靠性的增强：过孔填充通过加强连接，降低因热应力而开裂的风险，提高连接的可靠性。

4. 降低噪声和串扰：填充材料有助于降低电路中的噪声和串扰，提高信号的清晰度。

5. 可制造性的提升：允许更高的通孔纵横比，实现更小的通孔尺寸，简化覆盖孔和帐篷通孔的工艺。

过孔填充的工艺

过孔填充的工艺主要有三种：帐篷式过孔、未覆盖的过孔和带阻焊层的插入过孔。每种工艺都有其特点和适用场景。

• 篷式过孔：在过孔上方形成一个帐篷状的保护层，防止焊锡桥接。

• 覆盖的过孔：过孔完全暴露，适用于需要过孔散热或特殊电气性能的场合。

• 阻焊层的插入过孔：在过孔周围形成阻焊层，防止焊锡渗入，同时提供额外的保护。

过孔填充对PCB可靠性的影响

1. 电气连接的稳定性：过孔填充提供了更加稳定的电气连接，减少了因过孔断裂或接触不良导致的电路故障。

2. 热循环的耐受性：在热循环过程中，过孔填充材料的热膨胀系数与PCB材料相匹配，减少了因热应力导致的开裂。

3. 长期运行的可靠性：过孔填充材料的耐久性，确保了PCB在长期运行中的可靠性，减少了维护和更换的频率。

过孔填充，虽然看似微不足道，却是确保PCB可靠性的关键技术。它不仅提升了电气性能，优化了热管理，还增强了整体的可靠性和可制造性。过孔为我们的电子设备提供更加稳定和可靠的运行环境。
