MOS管驱动电路设计与电阻选型全解析

一、驱动电路核心结构

1. 互补驱动架构
   双MOS互补驱动采用上下管交替导通方式，中间设置0.5-2μs死区时间以防止桥臂直通。高端驱动需配置自举电路（典型参数：自举电容≥10倍栅极电容，自举电阻10Ω），低端驱动直接接地。该结构广泛用于半桥逆变器（50-200kHz）和BLDC电机控制器（PWM占空比10-90%）。

2. 关键元件参数
   | 元件 | 作用 | 典型参数 | 失效风险 |
   | Rg（驱动电阻） | 控制开关速度 | 5-100Ω | 阻值过大导致损耗增加30% |
   | Rpd（下拉电阻） | 防止电荷积累 | 10kΩ±5% | 阻值过小引发误触发 |
   | 快恢复二极管 | 加速关断路径 | 反向恢复时间＜20ns | 时间过长导致热失控 |

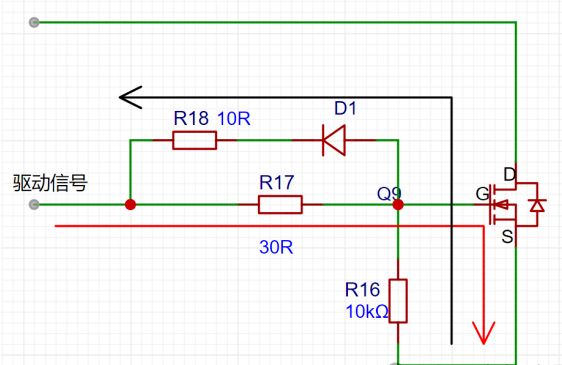

​二、驱动电阻选型原则

1. 阻值范围计算
   • 下限计算：基于阻尼比公式 Rmin=2Lk/Cgs，其中Lk为回路电感（约20-50nH），Cgs为栅源电容（1-10nF）。例如Lk=30nH、Cgs=3nF时，Rmin≈6.3Ω。

• 上限计算：依据误触发公式 Rmax<Vth/(Cgd⋅dV/dt)，其中Vth为阈值电压（2-4V），Cgd为栅漏电容（0.1-1nF）。当dV/dt=50V/ns时，Rmax需＜80Ω。

1. 性能平衡策略
   • EMI抑制：100Ω电阻使dv/dt降至5V/ns，但开关损耗增加40%

• 效率优化：10Ω电阻降低损耗至5mJ/周期，但需增加RC缓冲电路抑制振铃

• 实验调试：初始取理论值，逐步减小至波形震荡临界点后×1.2倍

三、驱动芯片选型要点

1. 核心参数要求
   • 驱动电流：需满足 Ipeak>Vdrive/Rg。例如12V驱动、Rg=10Ω时，芯片需支持1.2A峰值电流

• 传输延迟：隔离型芯片（如UCC21530）需控制延迟差＜50ns，避免死区时间偏差＞0.5μs

• 隔离耐压：光伏逆变器等场景需≥2500Vrms隔离电压

1. 特殊功能配置
   • 负压关断：采用齐纳二极管（4V击穿）将栅极电压拉至-3V，降低米勒效应风险

• 自举电路：配置10μF电容和10Ω电阻，保障高侧驱动稳定性

四、常见驱动电路类型对比

1. 直接驱动
   • 结构：信号源→Rg→MOS管，成本最低

• 适用场景：低频小功率（＜50W）电源模块

• 缺陷：开关速度＜100ns，易受PCB寄生电感影响

1. 互补三极管驱动
   • 结构：PNP/NPN管推挽输出，驱动电流可达3A

• 优势：支持500W功率级，响应时间＜30ns

1. 隔离驱动
   • 拓扑：采用变压器或光耦（如TLP350）实现电气隔离

• 参数：支持＞100kHz开关频率，共模抑制比＞50kV/μs
