浪涌防护与TVS选型标准和实践

一、浪涌的本质与标准化防护体系

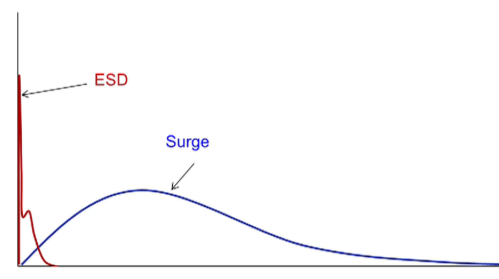

浪涌的本质是电力系统中突然出现的瞬态过电压或过电流现象，其持续时间通常在微秒至毫秒级，能量密度可达正常工况的数百倍。与静电放电的纳秒级脉冲不同，浪涌的能量释放过程更为持久，对电子设备的破坏机制呈现累积效应与瞬时冲击并存的特点。

​二、TVS关键参数工程解读

2.1 最大浪涌电流（Ipp）的动态特性

TVS的Ipp参数并非固定值，而是与脉冲波形密切相关的动态指标。以8/20μs和10/1000μs两种典型波形为例，某型号TVS在20μs脉宽下可承受20kW峰值功率，而在1000μs脉宽时降为5kW。这种差异源于半导体结温升效应——更长脉宽导致热积累加剧，需引入降额因子（通常取0.6-0.8）进行修正。

2.2 钳位电压（Vclamp）的工程妥协

Vclamp本质上是动态阻抗与瞬态电流的乘积函数。设计中需平衡"低钳位"与"高耐受"的矛盾，建议采用三级防护架构：气体放电管（GDT）承担初级大电流泄放，MOV进行中级能量吸收，TVS作为精细保护。

三、选型策略与失效预防

3.1 波形适配性设计

IEC标准测试波形与实际工况存在差异，需通过傅里叶变换分析频谱特征。例如8/20μs波形能量集中在100kHz以下，而雷击感应浪涌可能包含MHz级高频分量。

3.2 热设计关键考量

高温环境会显著影响TVS性能：125℃时漏电流可能增加2-3个数量级，动态阻抗上升导致钳位电压漂移。对于车载电子等高温场景，建议选择结温耐受150℃以上的工业级器件，并在PCB布局时设置独立散热区域

3.3 寄生参数控制技术

在5G通信等高速系统中，TVS的结电容会引发信号完整性劣化。采用低电容系列产品配合π型滤波网络，可将插入损耗控制在0.5dB以内。对于μA级待机电流设备，可选用漏电流<10nA的纳米级TVS，配合PMOS开关构建动态保护电路。

四、标准演进与创新防护方案

最新GBT-17626.5-2019标准新增了三级能量协调测试法，要求防护器件在连续脉冲冲击下保持性能稳定。基于此，业界正在发展智能TVS技术：集成CMOS控制芯片的TVS阵列可实时监测浪涌特征，动态调整钳位阈值，实现从"被动防护"到"主动适应"的跨越。

浪涌防护设计需要系统级思维，既要深入理解标准规范的技术内涵，更要把握器件物理特性的工程实现边界。
