[Netlist29-358] Reg ‘Counter[7]‘ of type ‘FDCPE’ cannot be timed accurately. Hardwarebehavior may be

最新推荐文章于 2025-05-19 23:37:14 发布
最新推荐文章于 2025-05-19 23:37:14 发布
阅读量1.6k 收藏 10
点赞数 2
分类专栏： verilog 文章标签： fpga开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/jingjiankai5228/article/details/127348221
版权

VIVADO如果报这个严重警告是由于异步复位给了变量

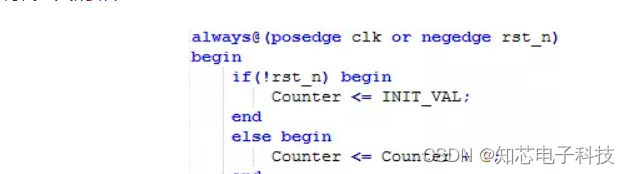

在这里插入图片描述

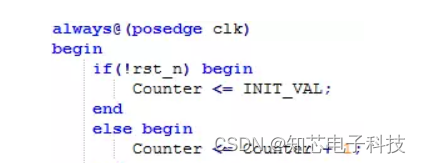

图片中的INIT_VAL是动态切换的，修改方法是将异步复位改成同步复位即可消除该严重警告
在这里插入图片描述
