Unreal 渲染管线原理机制源码剖析

https://zhuanlan.zhihu.com/p/641367884

概述

本文借助 Unreal ProfileGPU 命令和 RenderDoc 工具对游戏进行截帧，结合引擎源码，对虚幻引擎（UE4/UE5）的渲染管线（含延迟渲染管线和前向渲染管线）进行分析说明和总结记录。

说明

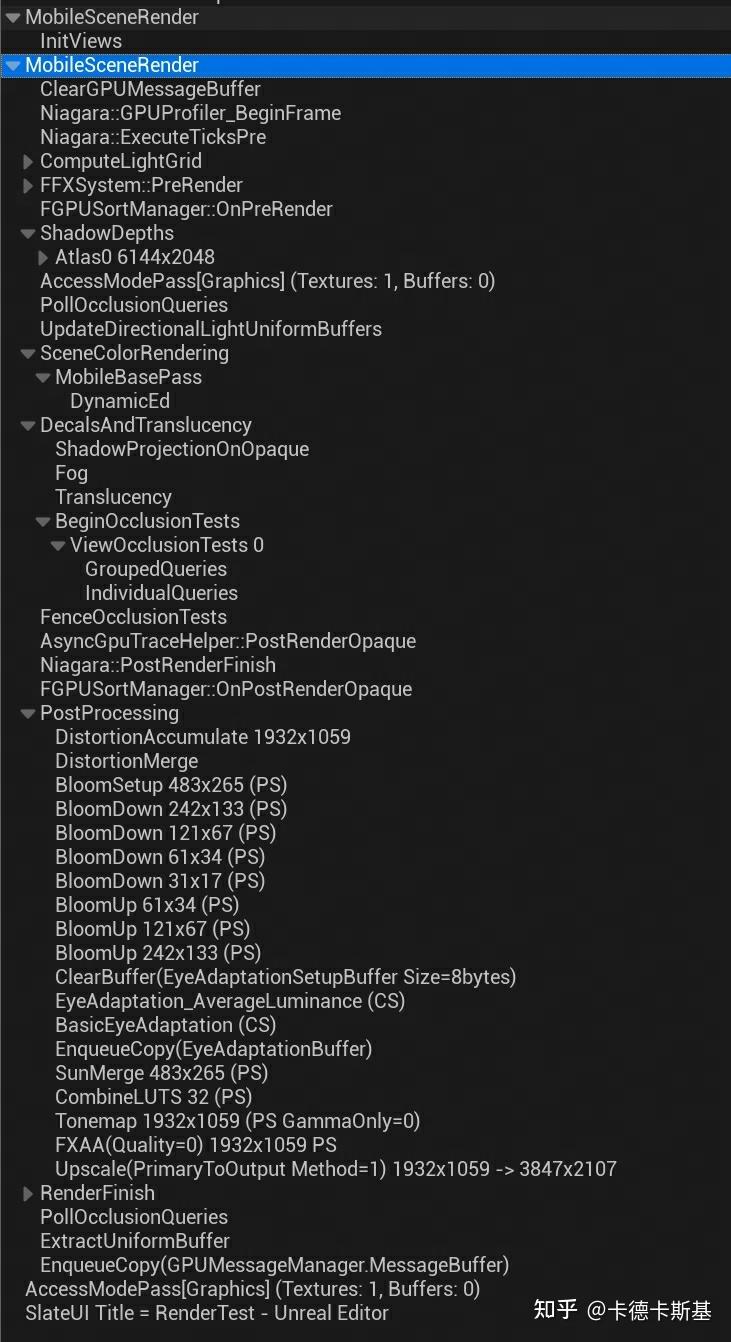

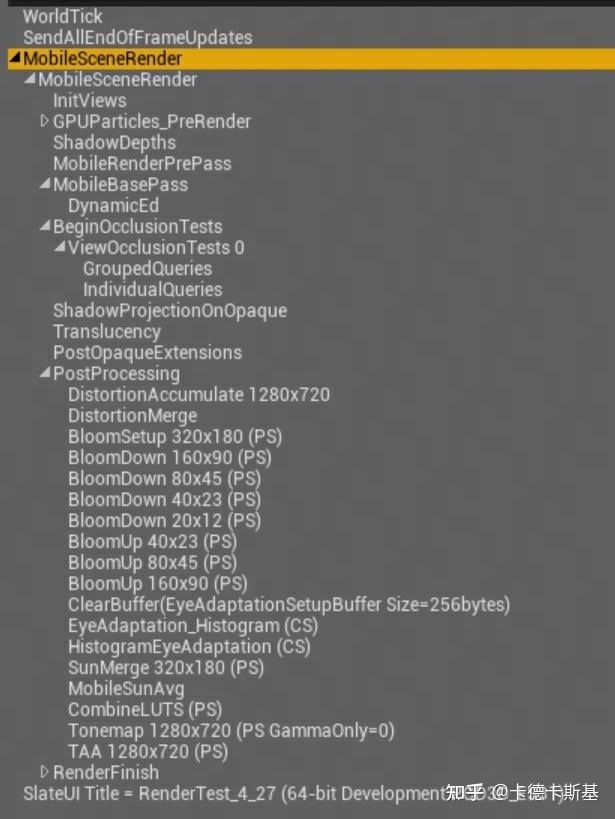

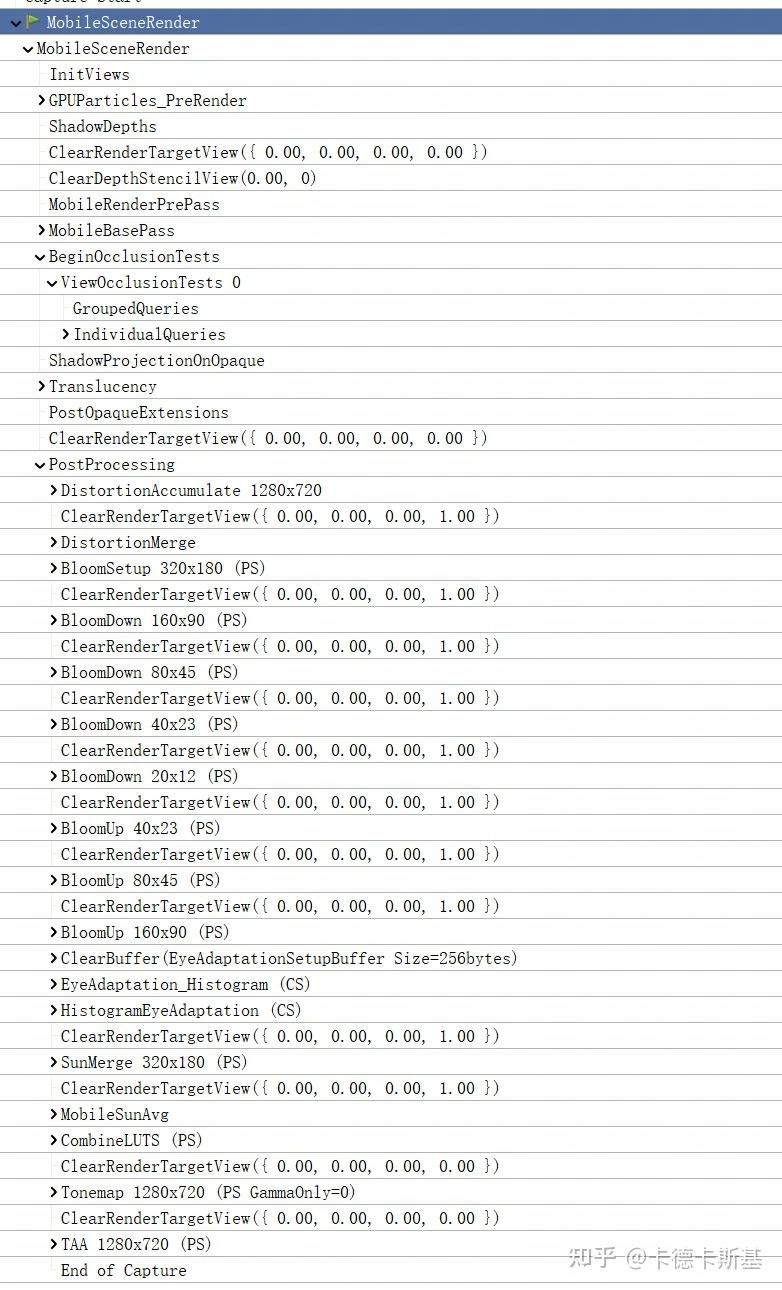

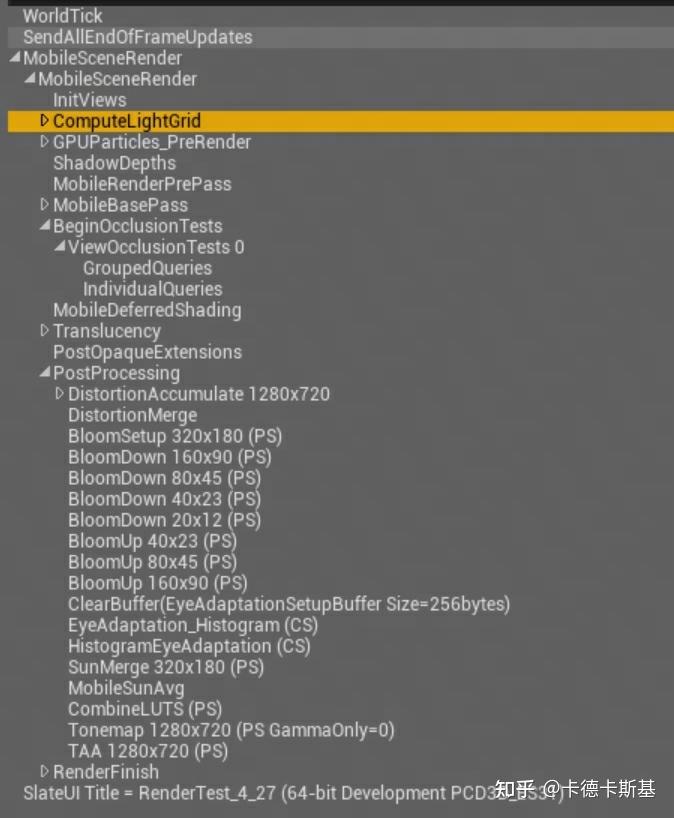

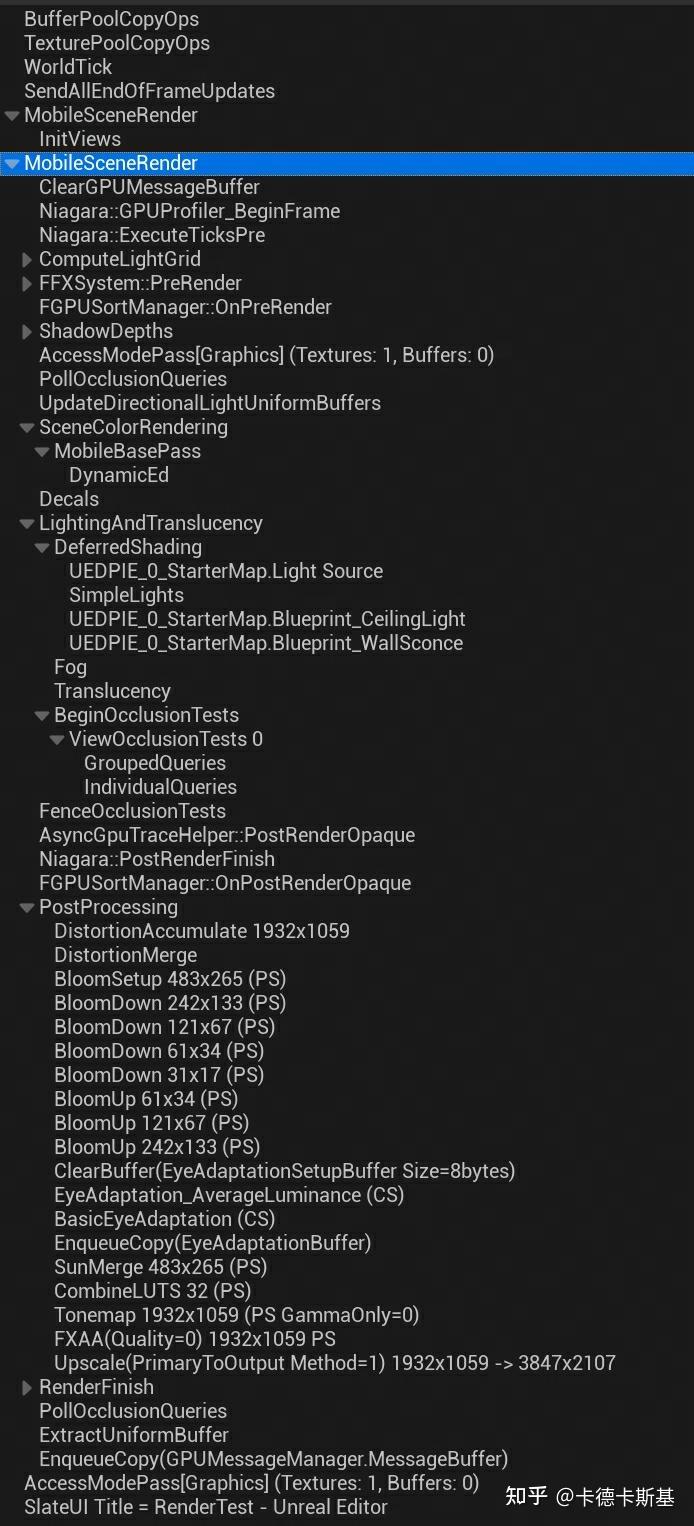

本文首先着重以 UE5 的延迟渲染管线为例做分析，但也会对手机渲染管线（前向和延迟）及 UE4 的异同进行对比分析。
本文着重介绍渲染管线尤其是 GPU 层面一帧的渲染流程，不会详细介绍 Unreal 从游戏线程、渲染线程到 RHI 等的全流程，也不会详细介绍图形渲染管线全流程。
不论 Unreal 自带的命令 ProfileGPU 还是 RenderDoc 插件或工具，均可捕获到大致一致的渲染帧数据。本文可能借助 ProfileGPU 和 RenderDoc 进行辅助分析，但不会详细介绍相关使用说明。
个人研究，仅供参考。如有谬误，欢迎指出。

测试环境

UE版本
- UE4.27.2 、UE5.2
场景地图
- StarterContent 的 StarterMap
RenderDoc
- 1.27
调试开关
- 如果需要对Shader和渲染流程进行Debug，建议开启如下设置：

流程解析

说明

本段主要基于 UE5 延迟管线做说明，其他情况见“异同对比”。

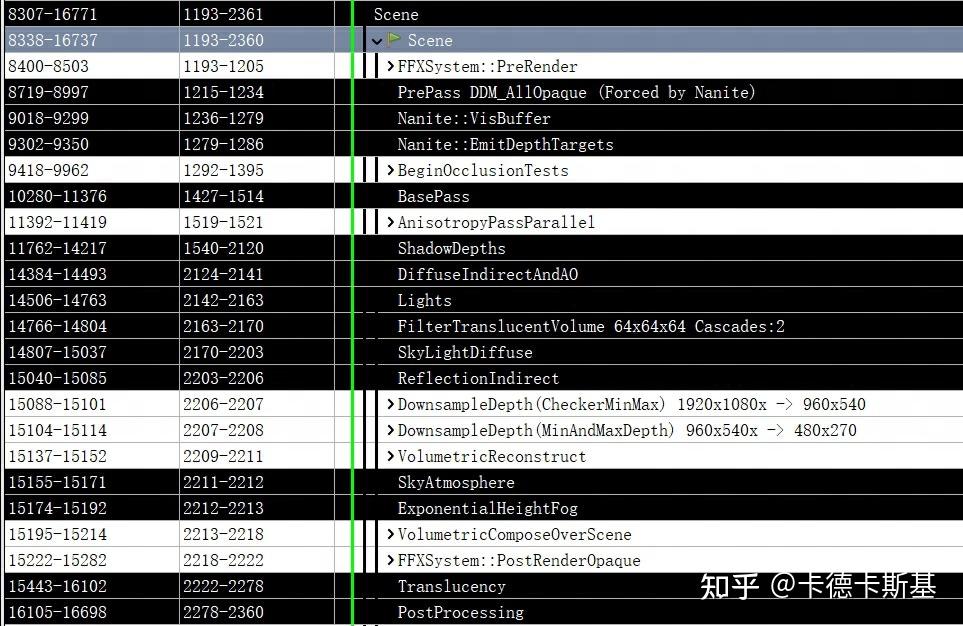

截帧数据

说明
- 使用 ProfileGPU 命令与使用 RenderDoc 插件来截帧，得到的流程数据基本一致，除了：如果有自定义的 Pass，ProfileGPU 里会显示出来，RenderDoc 的事件视图里则不会显示。RenderDoc 还有很多其它功能，比如资源视图、Pipeline 视图和 Shader 、Debug 功能等，因本文暂不需要相关功能，所以之后涉及截帧，除了两种方式输出有差异的情况下，可能只给出一种输出。

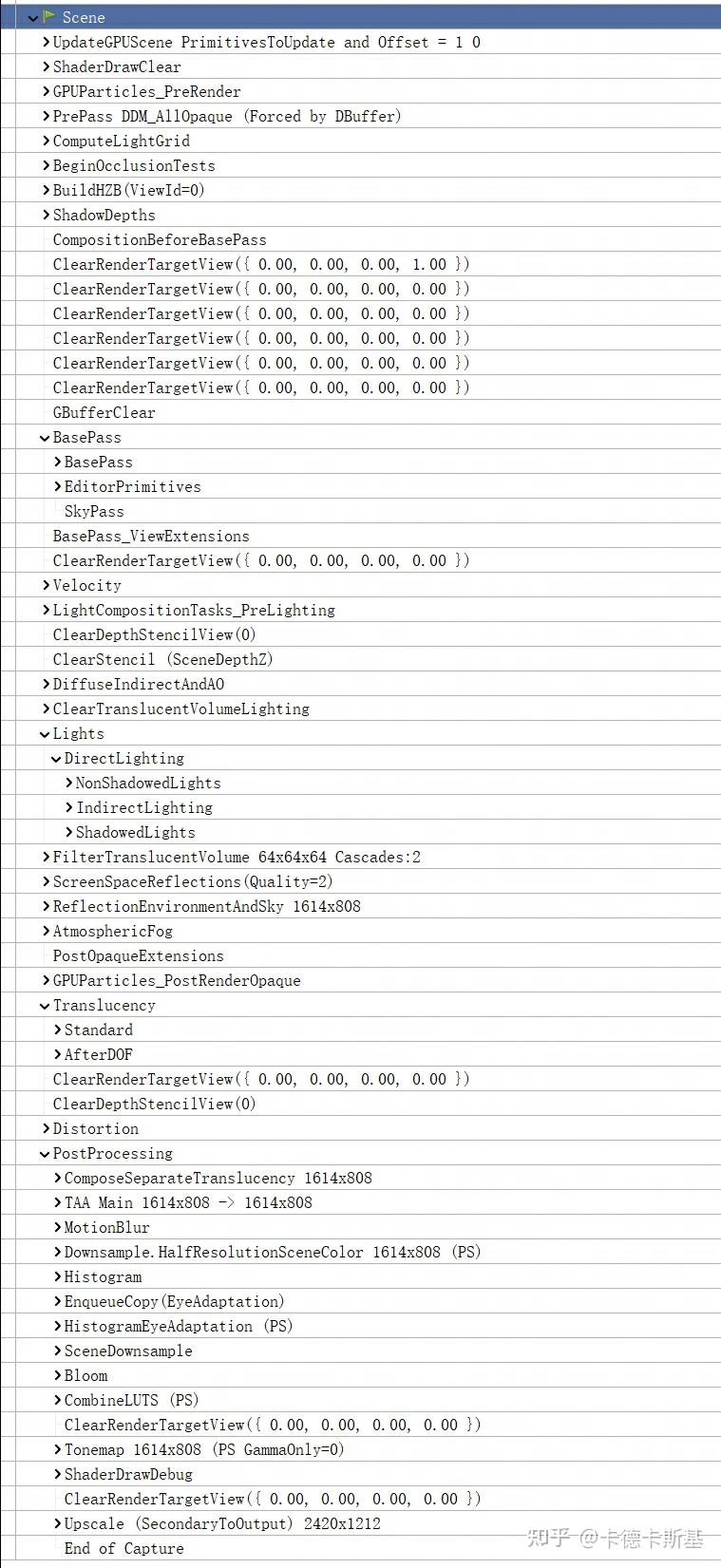

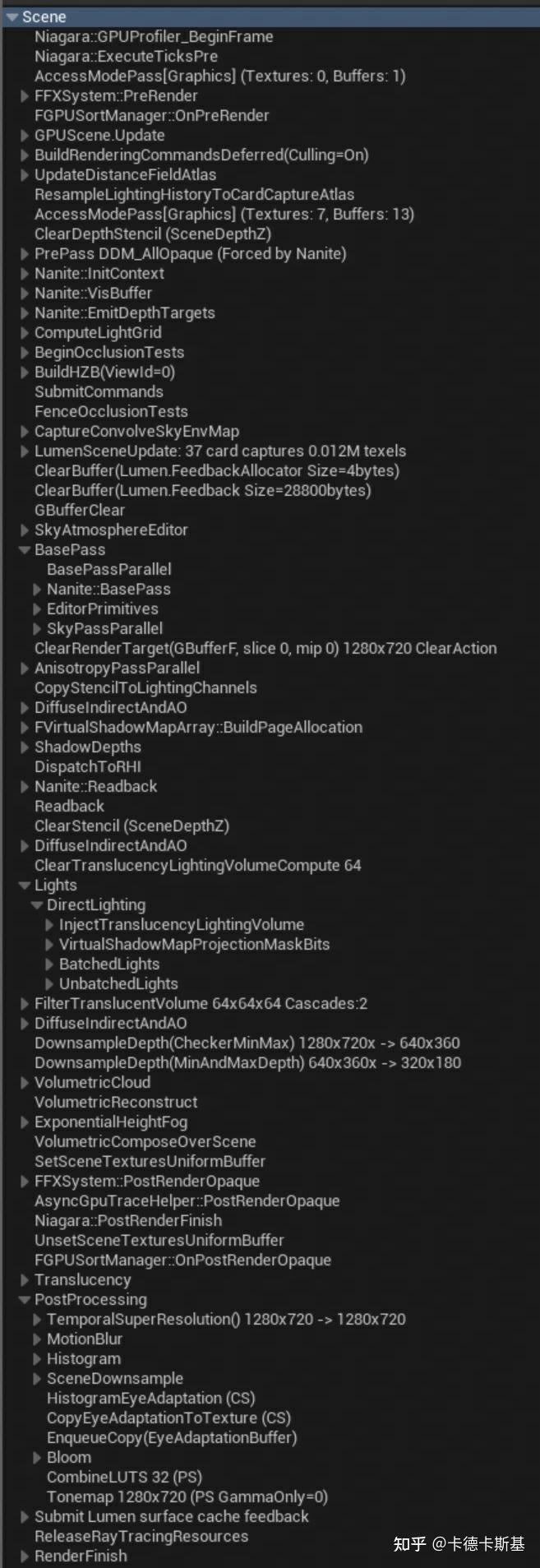

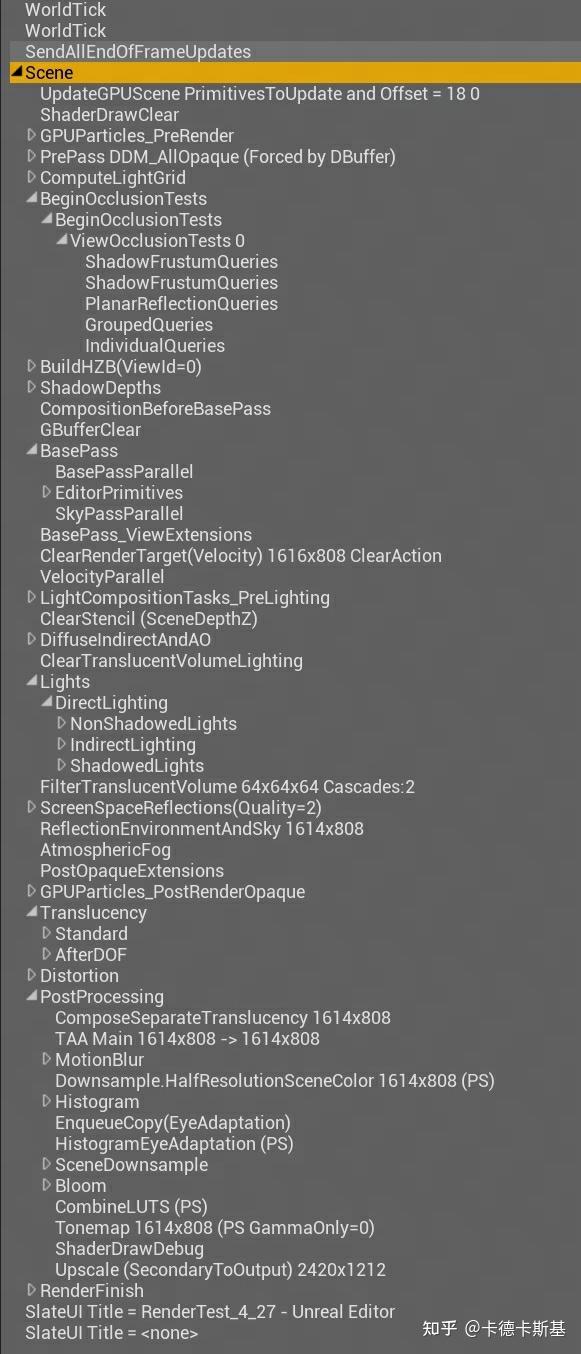

ProfileGPU

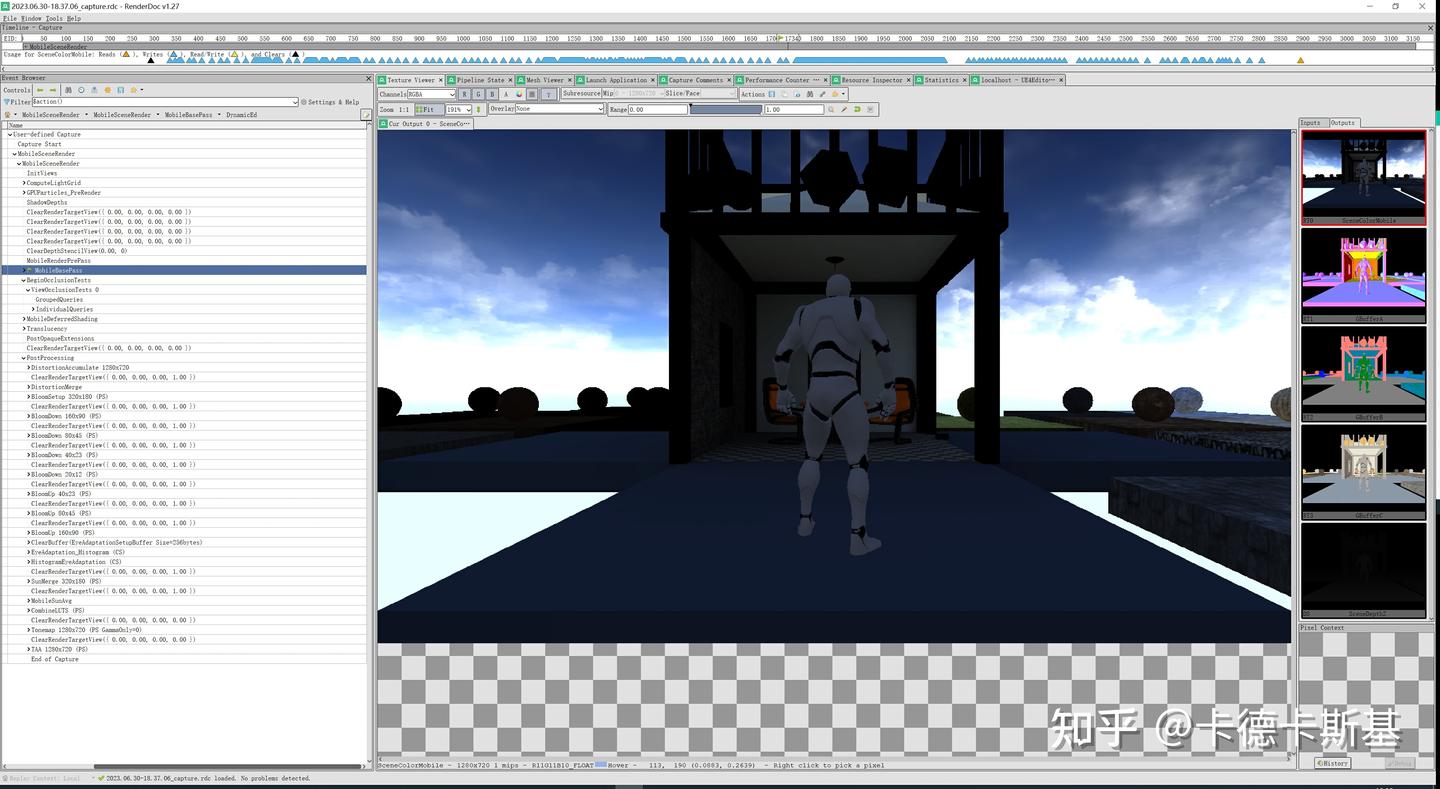

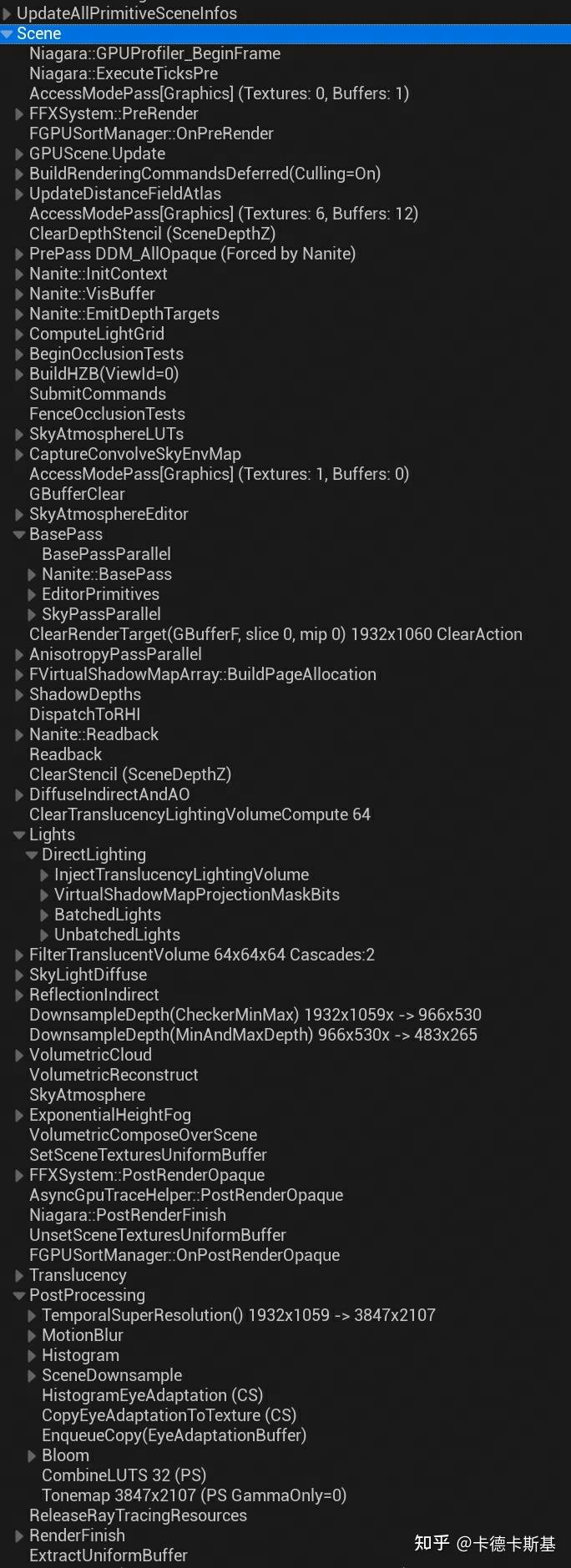

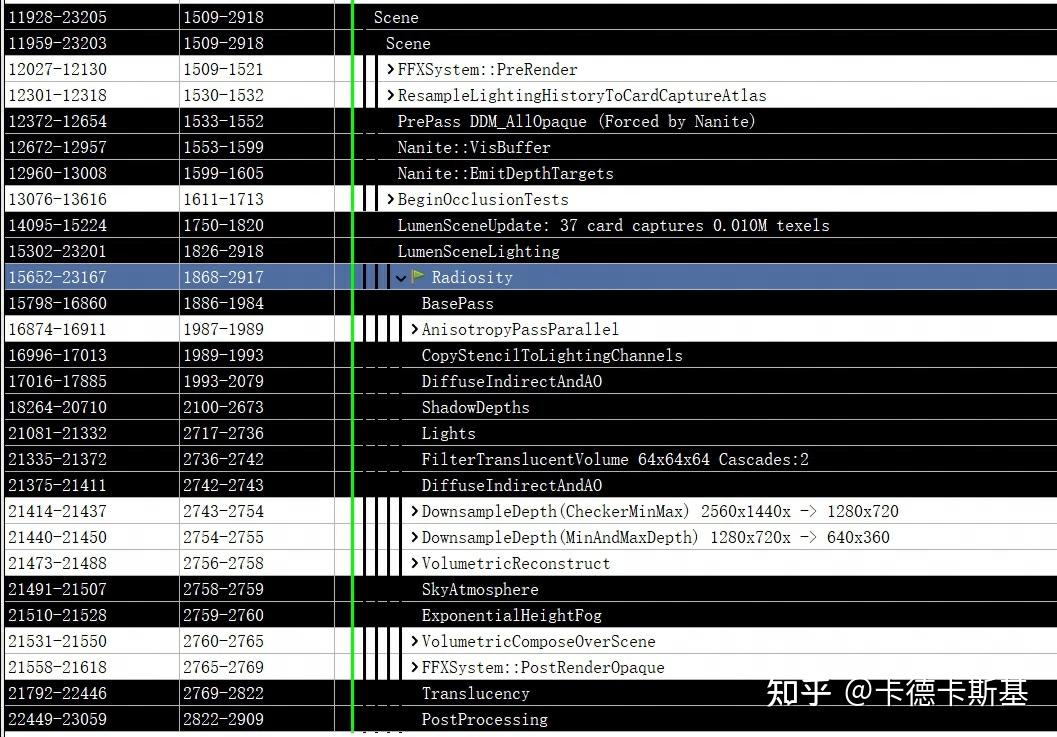

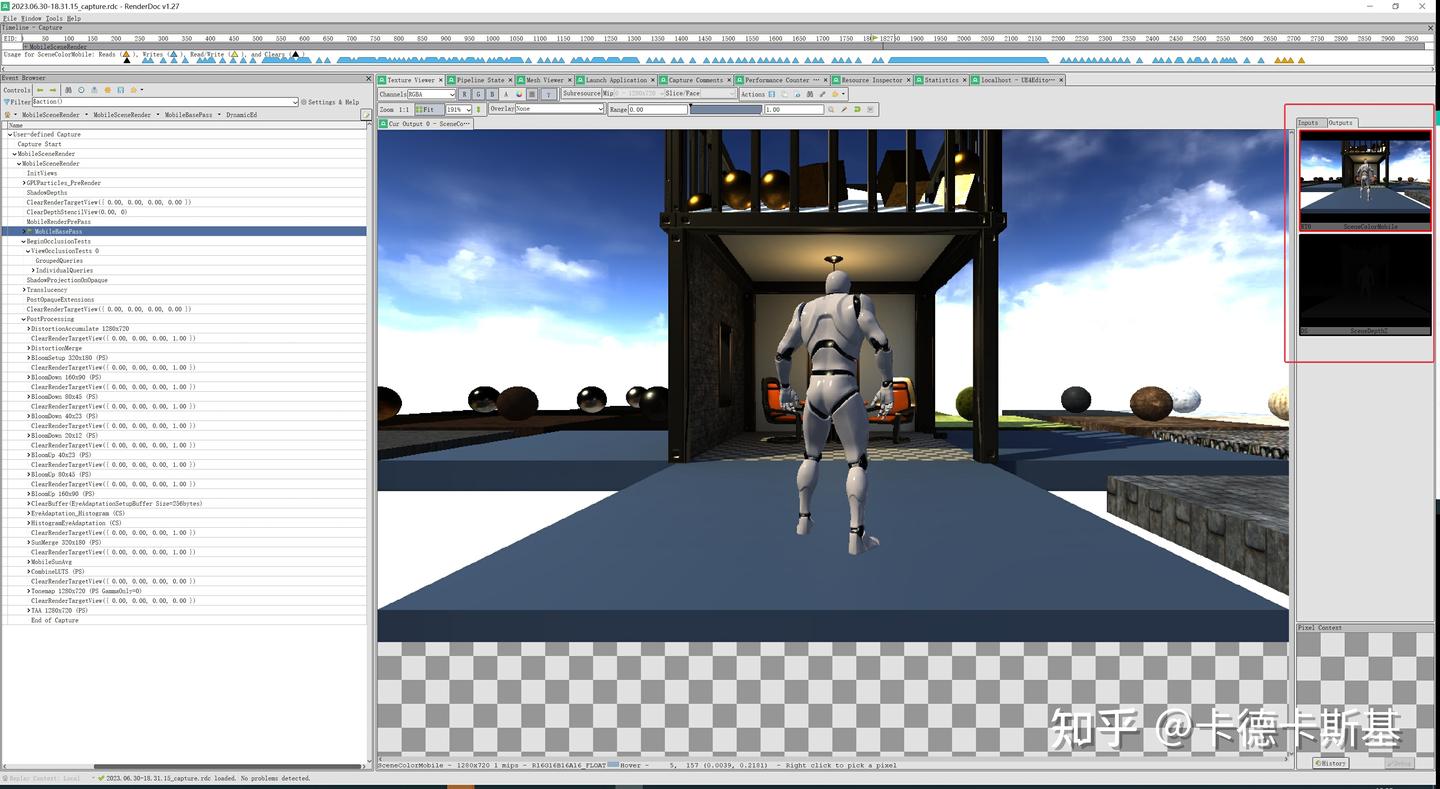

RenderDoc


主要流程

说明

本小节基于源码结合截帧数据对延迟渲染管线进行分析和解释。
本段流程基于源码和截帧数据而来，涵盖渲染管线的主要流程，忽略了一些细节调用。

UpdateAllPrimitiveSceneInfos

更新场景中所有场景图元信息，包括处理已删除的场景图元信息、已添加的场景图元信息、更新的实例和变换、自定义原始场景参数的更新、距离场景数据的更新以及遮挡边界的更新，来确保场景中的场景图元信息保持最新和正确。为之后的渲染做准备。

关键函数

FScene::UpdateAllPrimitiveSceneInfos
- 代码解释
  - 准备工作，包括等待清理任务完成和更新延迟缓存的统一表达式。然后，开始一个RDG事件作用域，用于在渲染图中记录更新所有场景图元信息的操作。
  - 调用UpdateAllLightSceneInfos函数来更新所有光源的场景信息。
  - 如果启用了光线追踪功能，调用UpdateRayTracingGroupBounds_RemovePrimitives和UpdateRayTracingGroupBounds_AddPrimitives函数来更新光线追踪组的边界。
  - 处理已删除的场景图元信息。它首先将这些信息按照一定的排序规则进行排序，然后遍历这些已删除的场景图元信息，并在虚拟阴影贴图缓存管理器中进行处理。
  - 处理已添加的场景图元信息。它首先将这些信息按照一定的排序规则进行排序，然后遍历这些已添加的场景图元信息，并在GPUScene中进行相应的调整和处理。
  - 处理更新的实例和变换。它遍历已更新的实例和变换，并在虚拟阴影贴图缓存管理器中进行处理。
  - 处理自定义原始场景参数的更新。它遍历已更新的自定义原始场景参数，并在相应的原始场景代理中进行更新。
  - 处理距离场景数据的更新。它遍历已更新的距离场景数据，并在距离场景数据中进行相应的更新。
  - 处理更新的遮挡边界。它遍历已更新的遮挡边界，并在场景图元信息中进行相应的更新。
  - 处理已删除的场景图元信息。它遍历已删除的场景图元信息，并在GPUScene中进行相应的调整和处理。如果需要，函数还会使路径追踪输出无效。
  - 清空一些临时数据结构，并进行一些断言检查。

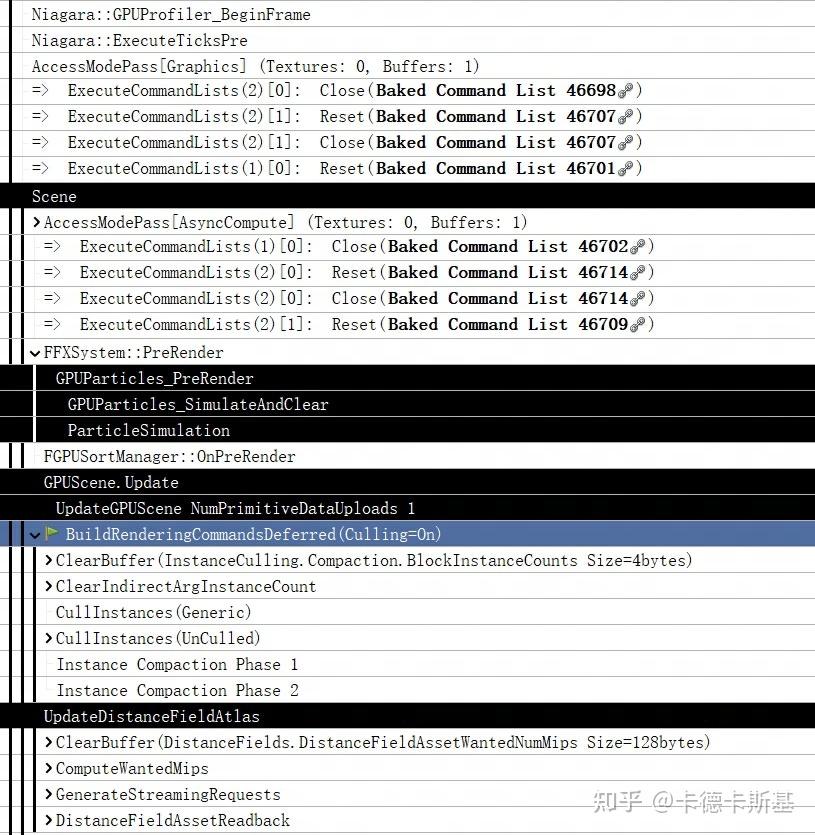

- 渲染截帧


GSceneRenderTargets.Allocate

说明

根据需要重新分配全局场景渲染目标，使其足够大以容纳当前视图。

渲染截帧


InitViews

说明

通过多种剔除方法为视图初始化基元可见性，设立此帧可见的动态阴影、按需要交叉阴影视锥与世界场景（对整个场景的阴影或预阴影）。

渲染截帧


关键函数

FSceneRenderer::PreVisibilityFrameSetup
- 做计算可见性图元的预处理工作，各种相关检查和设置。
- 代码流程
  - 通过调用RHICmdList.BeginScene()通知RHI开始渲染场景。
  - 检查是否有视图(Views)和是否需要显示HitProxies。如果满足条件，函数会创建FHairStrandsBookmarkParameters对象，并调用RunHairStrandsBookmark函数来处理LOD选择和Guide插值。
  - 检查是否启用了Hair Strands，并且视图数量大于0且不需要显示HitProxies。如果满足条件，创建FHairStrandsBookmarkParameters对象，并调用RunHairStrandsBookmark函数来处理Guide插值。
  - 通知FX系统即将执行可见性检查。
  - 根据引擎的显示标志(ViewFamily.EngineShowFlags)绘制与选定的网格相关的光源影响线。这个功能只在编辑器模式下可用，并且需要设置EngineShowFlags.LightInfluences标志。
  - 根据编译选项判断是否冻结Temporal Histories和Temporal Sequences。如果是Shipping版本，则不会冻结，否则会根据CVarFreezeTemporalHistories和CVarFreezeTemporalSequences的值来决定是否冻结。
  - 根据引擎的显示标志(ViewFamily.EngineShowFlags)和视图(Views)的数量来更新视图状态(ViewState)。函数会检查是否需要重置相机、是否有大的相机移动、是否需要重置光线追踪迭代次数等，并更新视图状态的相关属性。
  - 根据引擎的显示标志(ViewFamily.EngineShowFlags)和视图(Views)的数量来更新运动模糊时间缩放。
  - 更新视图状态的PrevFrameNumber和PendingPrevFrameNumber属性，并调用UpdateLastRenderTime和UpdateTemporalLODTransition函数来完成视图状态的更新。
  - 根据场景(Scene)和视图(Views)的数量来初始化光线追踪场景(RayTracingScene)和调试实例GPU场景索引缓冲区(DebugInstanceGPUSceneIndexBuffer)。
  - 设置全局的混色渐变缓冲区(DitherFadeOutUniformBuffer和DitherFadeInUniformBuffer)。
FSceneRenderer::ComputeViewVisibility
- 计算哪些图元对于每个视图可见且有相关性，并生成相应的渲染命令。
- 代码流程
  - 循环遍历每个视图（View），对每个视图进行可见性计算。在计算可见性之前，会初始化视图的一些数据结构，如视图的可见性Map（PrimitiveVisibilityMap）、动态网格的结束索引（DynamicMeshEndIndices）等。
  - 调用 ComputeAndMarkRelevanceForViewParallel 方法，计算并标记视图中每个图元（Primitive）的相关性。该方法会根据视图的位置、剔除等条件，判断图元是否对当前视图可见，并更新图元的相关性信息。
  - 等待光照可见性计算任务的完成，并等待创建光照图元交互任务的完成。
  - 在准备收集动态网格元素之前，会调用 PreGatherDynamicMeshElements 方法，用于在收集动态网格元素之前进行一些准备工作。
  - 调用 GatherDynamicMeshElements 方法，从场景代理（Scene Proxy）中收集 FMeshBatch。该方法会遍历场景中的每个图元，并从其场景代理中获取相应的 FMeshBatch。
  - 对每个视图进行一些额外的处理，如更新命中代理缓冲区（Hit Proxy Buffer）、处理图元等。
  - 根据视图的渲染条件，设置网格通道（Mesh Pass）并生成渲染命令。
FSceneRenderer::PostVisibilityFrameSetup
- 在可见性帧设置之后执行一些与渲染相关的操作，主要是调用 GatherReflectionCaptureLightMeshElements 进行视锥剔除等。
- 代码流程
  - 循环遍历Views数组中的每个元素，并对每个View对象执行如下操作。
  - 在循环中，它首先对View.MeshDecalBatches进行排序。
  - 如果View.State不为空，调用TrimHistoryRenderTargets函数来修剪Scene中的历史渲染目标。
  - 调用GatherReflectionCaptureLightMeshElements函数来收集反射捕获光源的网格元素。
FSceneRenderer::GatherReflectionCaptureLightMeshElements
- 在每个视图中对可见的反射捕捉光源进行视锥剔除，并根据光源的属性绘制相应的光源元素。
- 代码流程
  - 遍历每个视图中的可见反射捕捉光源。
  - 获取光源的位置和方向，并计算与视图原点的距离和半径。
  - 根据光源的属性，计算光源的颜色和衰减系数。
  - 根据光源的类型，绘制相应的光源元素，如矩形光源、球形光源或圆柱光源。
FViewInfo::InitRHIResources
- 初始化一些RHI资源，并根据输入参数OverrideNumMSAASamples来设置CachedViewUniformShaderParameters的属性值，并计算一些与体积光照相关的变量。

PrePass / Depth only pass

说明

RenderPrePass / FDepthDrawingPolicy。渲染遮挡物，对景深缓冲区仅输出景深。该通道可以在多种模式下工作：禁用、仅遮蔽，或完全景深，具体取决于活动状态的功能的需要。该通道通常的用途是初始化 Hierarchical Z 以降低 Base 通道的着色消耗（Base 通道的像素着色器消耗非常大）。
按照硬件要求做设置和渲染以便硬件能正常使用 early z 。

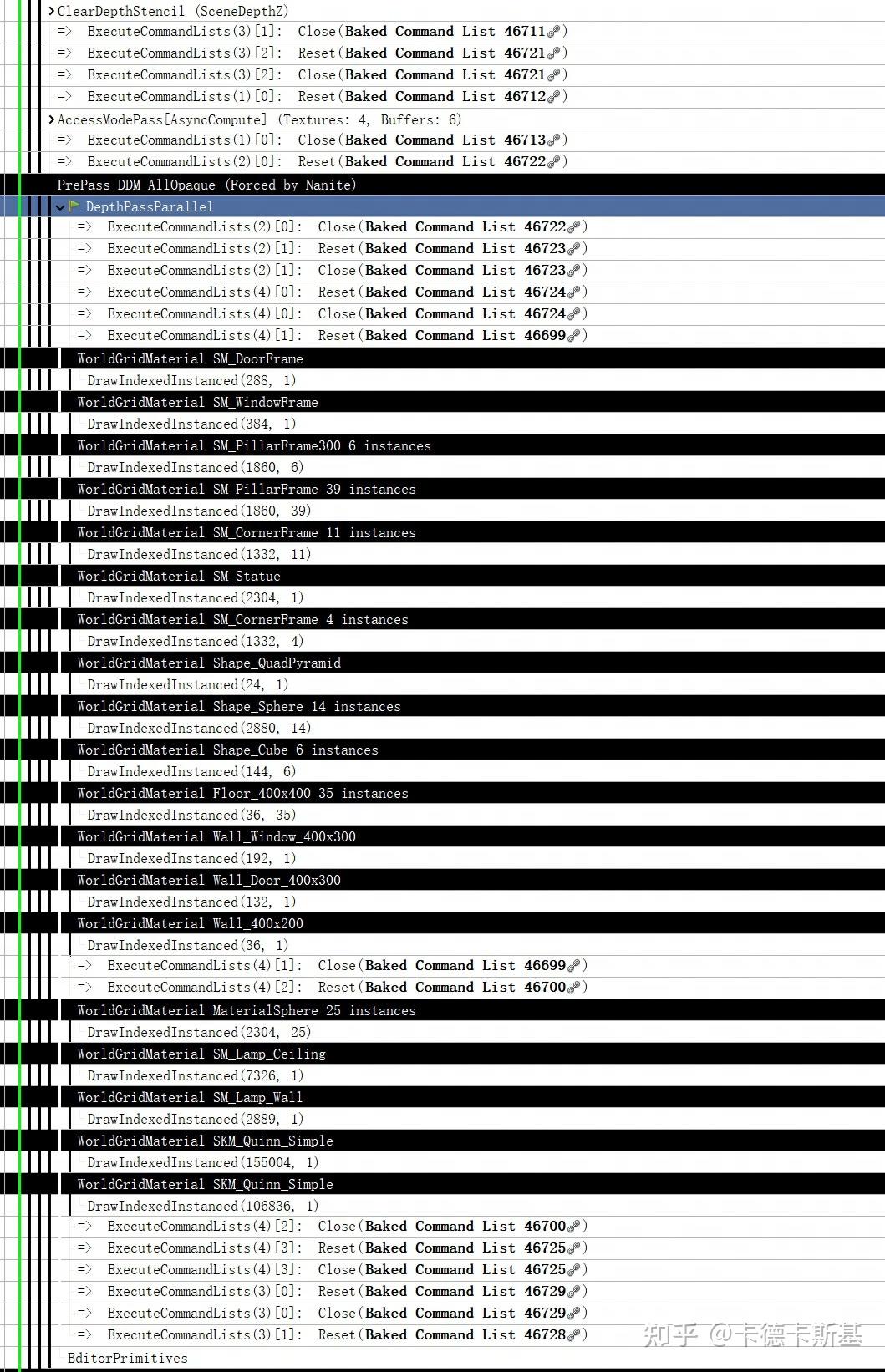

渲染截帧


关键函数

FDeferredShadingSceneRenderer::RenderPrePass
- 代码流程
  - 检查是否启用了栅格化模板抖动，并调用AddDitheredStencilFillPass函数来添加栅格化模板填充通道。
  - 根据DepthPass.EarlyZPassMode的值来决定是否绘制深度通道。如果启用了并行深度通道，使用RDG_WAIT_FOR_TASKS_CONDITIONAL宏等待任务完成，并对每个视图执行深度通道的绘制操作。否则，对每个视图执行深度通道的绘制操作。
  - 在深度通道的绘制过程中，设置一些渲染状态，并调用View.ParallelMeshDrawCommandPasses[EMeshPass::DepthPass].BuildRenderingCommands函数来构建渲染命令。然后，使用GraphBuilder.AddPass函数将深度通道的渲染命令添加到渲染图中。
  - 在深度通道的绘制之后，调用RenderPrePassEditorPrimitives函数来渲染预处理的编辑器图元。
  - 接下来，检查是否启用了栅格化模板抖动的LOD过渡，并调用GraphBuilder.AddPass函数来添加一个清除栅格化模板的通道。
  - 最后，根据条件判断是否启用了前向渲染，并调用StampDeferredDebugProbeDepthPS函数来在非前向渲染模式下对深度通道进行处理。
FDeferredShadingSceneRenderer::ShouldRenderPrePass
- PrePass 的渲染仅在 EarlyZPassMode 不为 DDM_None 且 bEarlyZPassMovable 不为 0 时才开启。
- EDepthDrawingMode
  - DDM_None
    - 在更高水平上进行测试
  - DDM_NonMaskedOnly
    - 仅不透明材质
  - DDM_AllOccluders
    - 不透明和遮罩材质，但没有禁用 bUseAsOcclusionr 的对象
  - DDM_AllOpaque
    - 完整的预通道，必须绘制每个对象并且每个像素必须匹配基础通道深度
  - DDM_MaskedOnly
    - 仅蒙版材质
  - DDM_AllOpaqueNoVelocity
    - 完整的预通道，必须绘制每个对象并且每个像素必须与基础通道深度匹配，除了将在速度通道中渲染的动态几何体
  - 可以使用 r.EarlyZPass 和 r.EarlyZPassMovable 等进行自定义。
SetupDepthPassState
- 设置深度渲染状态，以控制深度测试和深度写入
- 调用DrawRenderState.SetBlendState方法来设置混合状态为CW_NONE，这将禁用颜色写入。
- 调用DrawRenderState.SetDepthStencilState方法来设置深度模板状态为true和CF_DepthNearOrEqual，这将启用深度测试和深度写入。

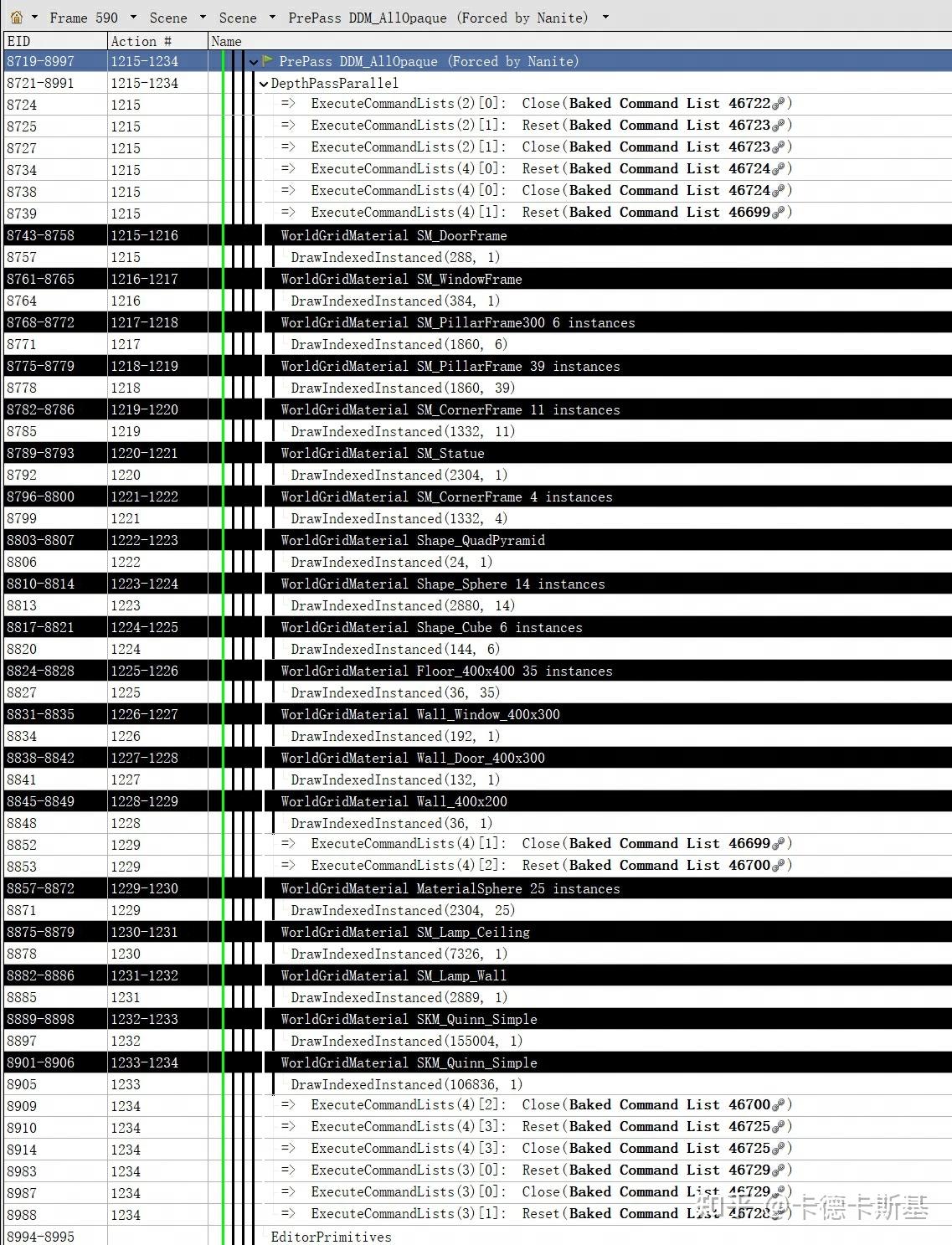

渲染截帧


Base pass

说明

RenderBasePass / TBasePassDrawingPolicy。渲染不透明和遮盖的材质，向 GBuffer 输出材质属性。光照图贡献和天空光照也会在此计算并加入场景颜色。
渲染基础通道（Base Pass）。基础通道是渲染管线中的一个重要步骤，用于绘制场景中的几何体并填充G缓冲区（G-buffer）。G缓冲区是一个包含深度、法线、颜色等信息的纹理集合，用于后续的光照计算和渲染。Unreal 使用了 MRT 技术来进行 GBuffer 的渲染。

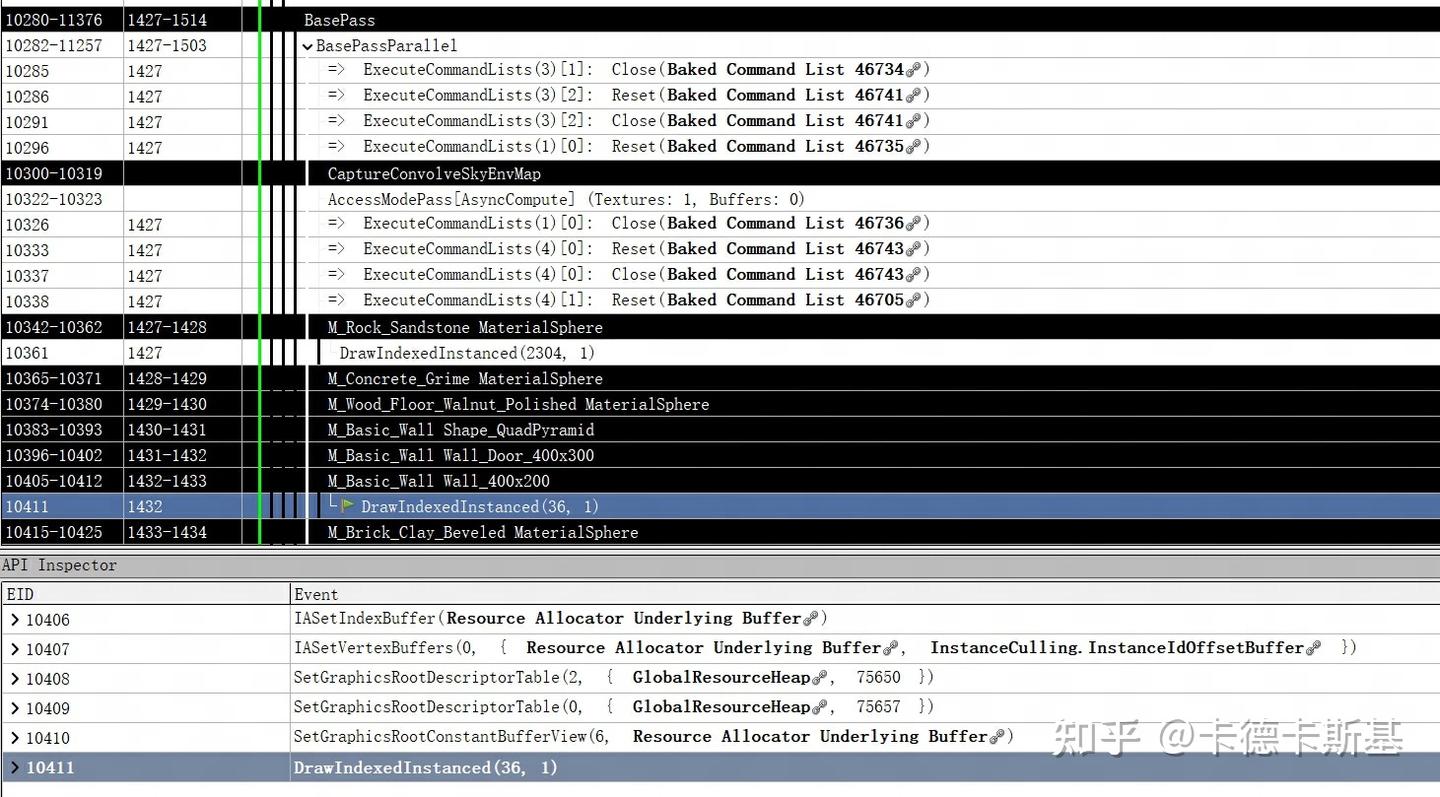

渲染截帧


关键函数

FDeferredShadingSceneRenderer::RenderBasePass
- 渲染基础通道，绘制场景几何体并填充G-buffer
- 代码流程
  - 这段代码是一个用于渲染基础通道（Base Pass）的函数。基础通道是渲染管线中的一个重要步骤，用于绘制场景中的几何体并填充G缓冲区（G-buffer）。G缓冲区是一个包含深度、法线、颜色等信息的纹理集合，用于后续的光照计算和渲染。
  - 根据一些条件判断是否需要进行场景清除操作。清除操作可以选择使用RHICmdList.Clear函数、使用远处Z平面进行清除，或者不进行清除。具体的清除方法可以通过r.ClearSceneMethod变量进行配置。
  - 根据一些视图标志（ViewFamily.EngineShowFlags）和配置，判断是否需要进行特殊的渲染操作，比如绘制线框模式、着色器复杂度视图模式、静态光照重叠视图模式等。
  - 根据是否启用了前向渲染（Forward Shading），设置基础通道所需的纹理绑定。如果启用了前向渲染，会设置场景深度、屏幕空间环境光遮蔽（SSAO）和屏幕空间阴影遮罩（Shadow Mask）等纹理。如果没有启用前向渲染且深度写入被禁用，会将场景深度纹理设置为只读。
  - 调用RenderBasePassInternal函数进行实际的基础通道渲染。该函数会使用之前设置的纹理绑定、深度模板访问权限、前向渲染相关纹理等进行渲染。
  - 在渲染完成后，会依次调用各个场景视图扩展（ViewExtension）的PostRenderBasePassDeferred_RenderThread函数，进行基础通道渲染后处理。
  - 根据需要进行远处Z平面的清除、各向异性通道的渲染和调试探针材质的处理。
FDeferredShadingSceneRenderer::RenderBasePassInternal
- 渲染基础通道的内部函数
- 代码流程

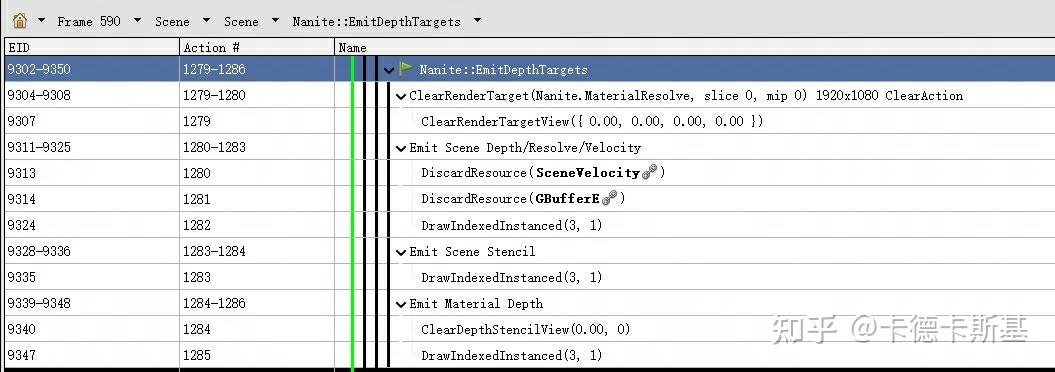

  - 函数检查是否需要渲染Nanite深度通道。如果不需要预渲染通道，它会调用RenderNaniteDepthPass函数来渲染Nanite深度。该函数使用了一些参数和场景信息来生成深度目标。
  - 函数使用条件语句和循环来处理不同的视图。对于每个视图，它执行以下操作：
    - 设置视图的渲染状态和参数。
    - 创建基础通道的参数对象。
    - 构建并添加基础通道的渲染命令。
    - 如果启用了Nanite，它会调用RenderNaniteBasePass函数来渲染Nanite基础通道。
    - 渲染编辑器原语。
    - 如果需要渲染大气效果，它会调用RenderSkyPass函数来渲染天空通道。

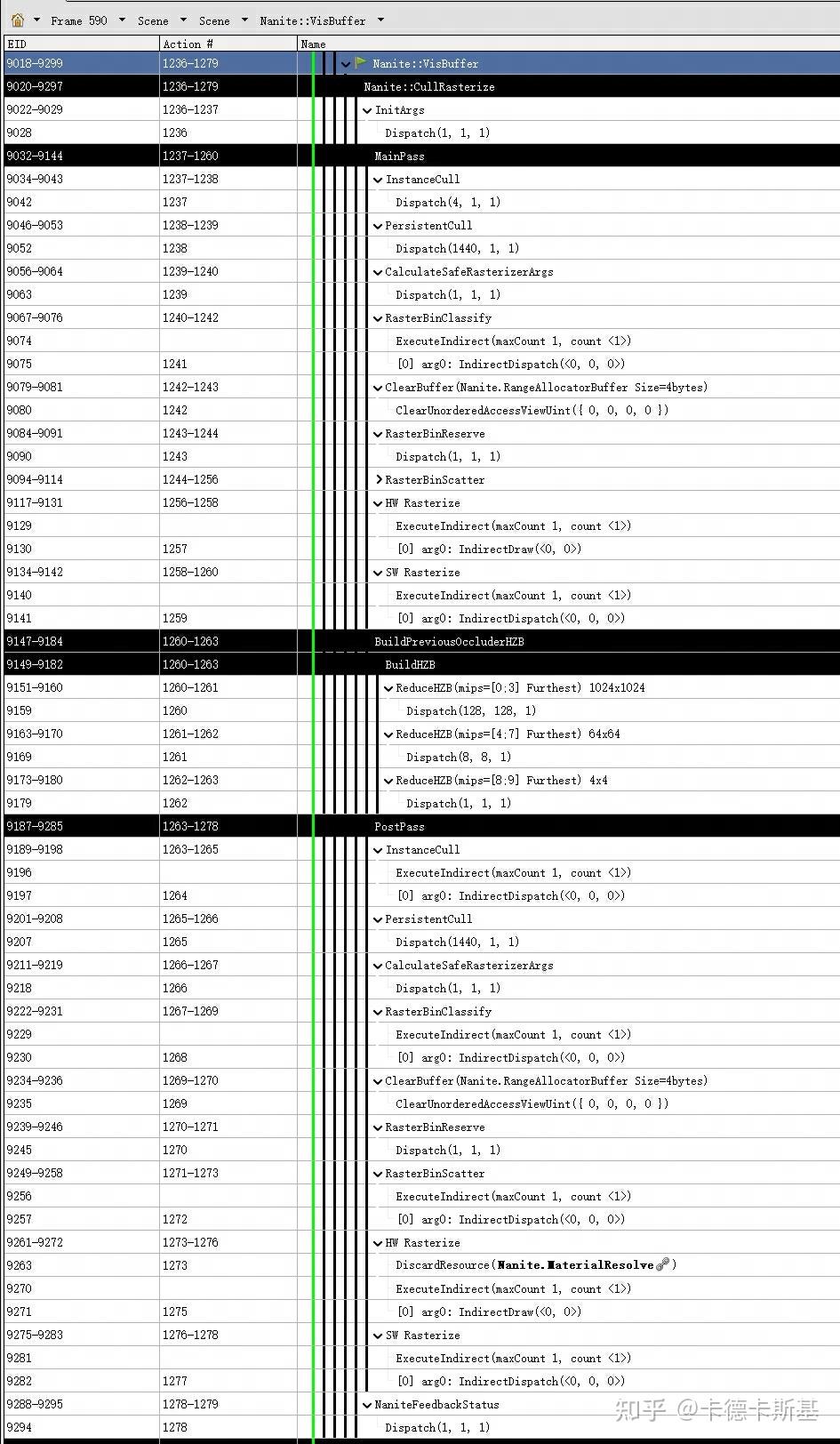

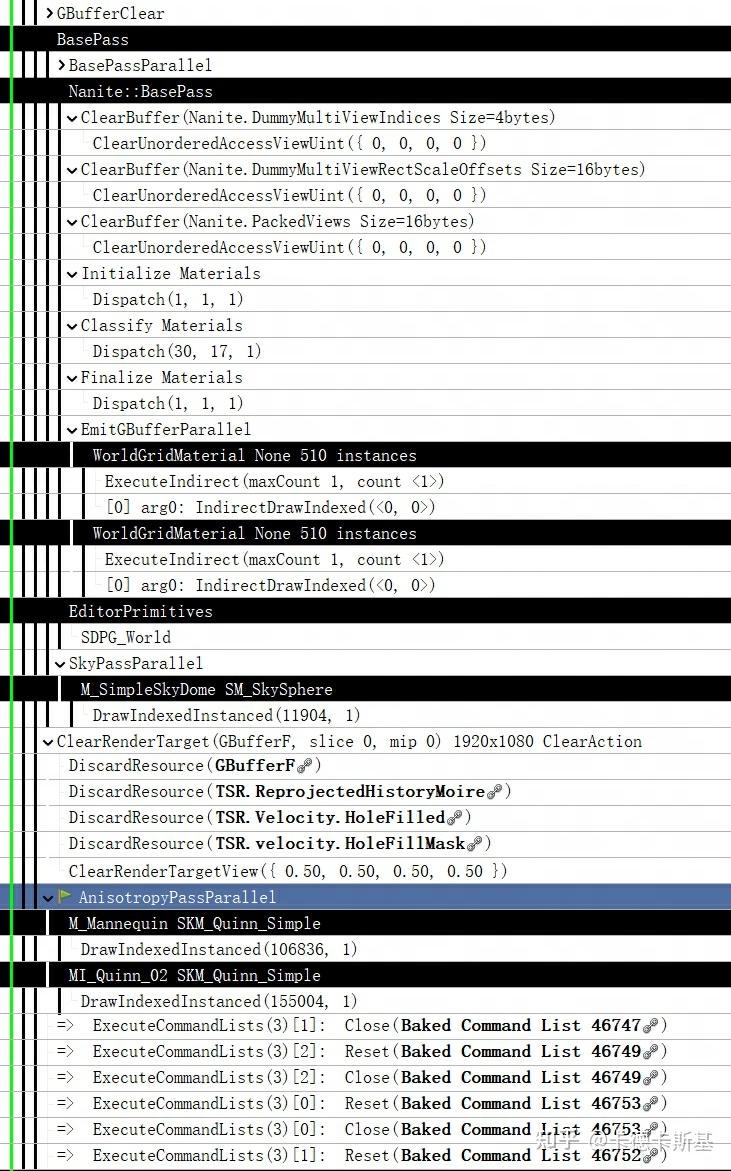

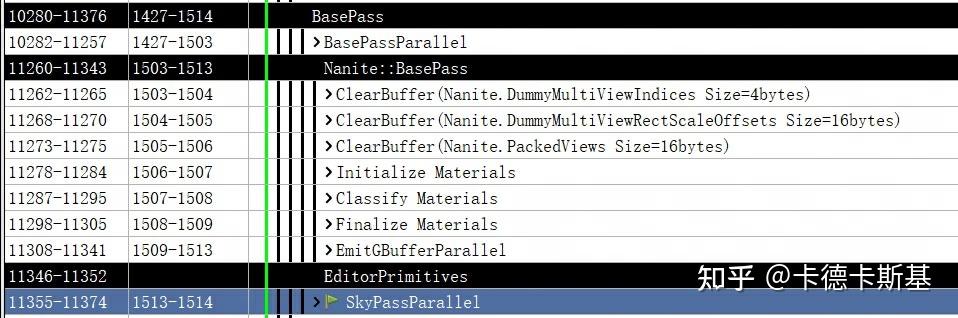

- 渲染步骤
  - 全流程（折叠了各材质的渲染）

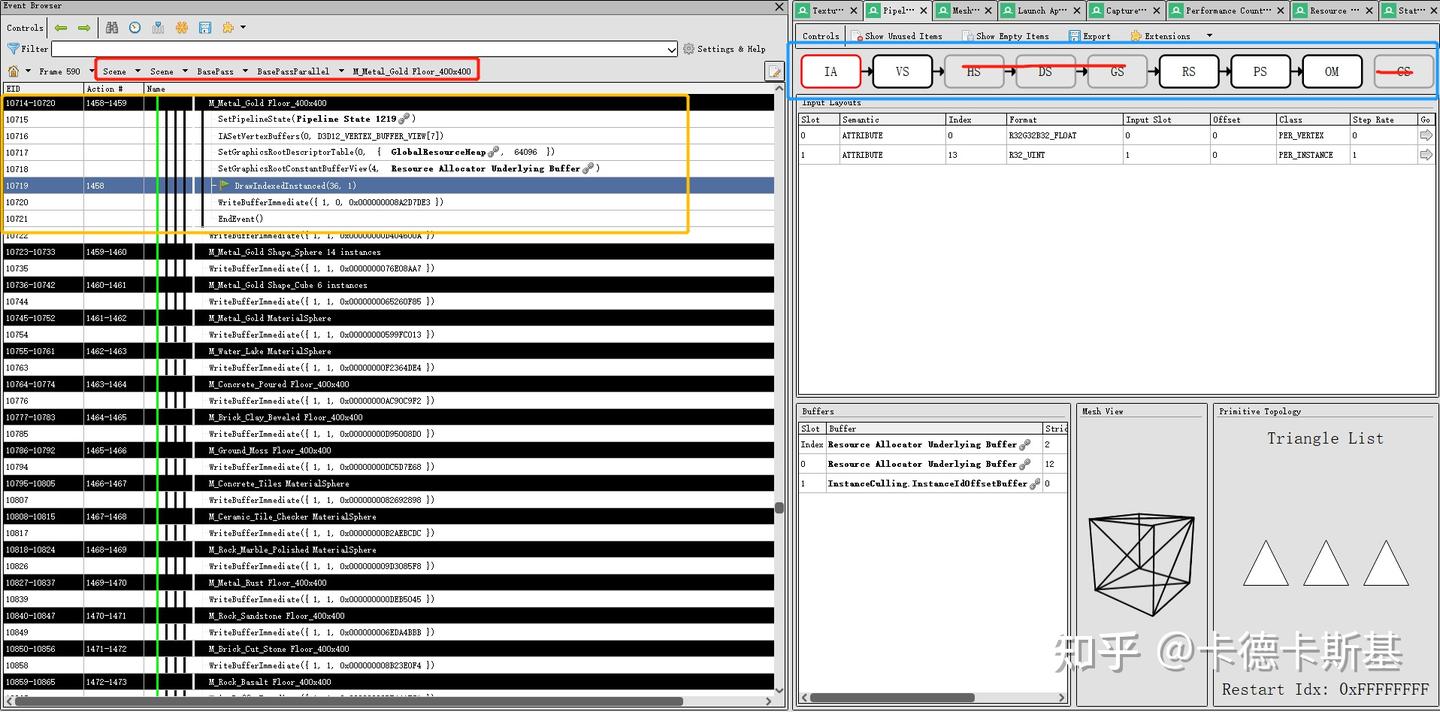

- - 一个材质的渲染

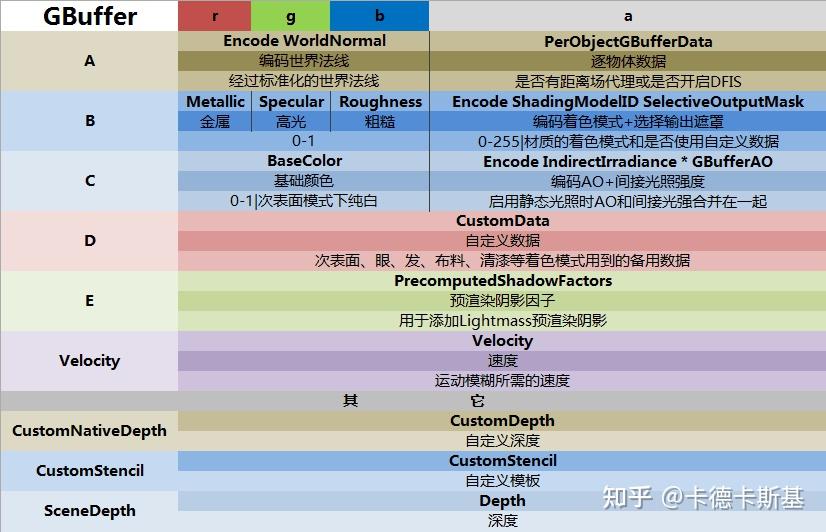

- - Unreal GBuffer 中的数据

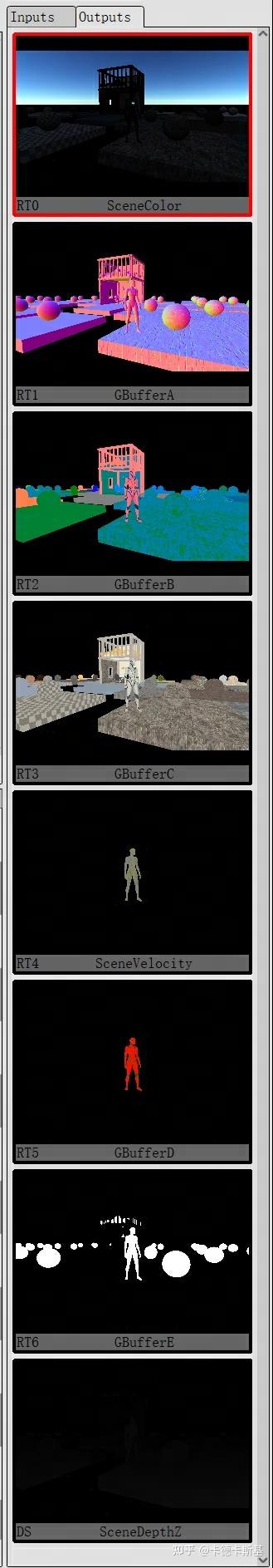

- - Unreal GBuffer 中的数据截帧示例


- - 关于 Nanite 的渲染步骤以及启用并行与否的步骤差异，见后文。

Issue Occlusion Queries / BeginOcclusionTests

说明

提出将用于下一帧的 InitViews 的延迟遮蔽查询。这会通过渲染所查询物体周围的相邻的框、有时还会将相邻的框组合在一起以减少绘制调用来完成。
遮挡测试根据 DepthPass.EarlyZPassMode 是否为 EDepthDrawingMode::DDM_AllOccluders 且 bIsEarlyDepthComplete ，可以在 BasePass 之前执行，否则在之后执行。

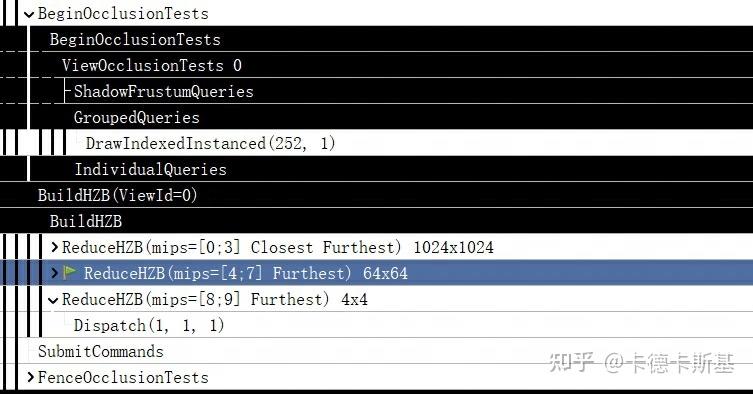

渲染截帧


关键函数

FDeferredShadingSceneRenderer::RenderOcclusion
- 根据bIsOcclusionTesting的值执行不同的操作，包括更新深度缓冲区、发出遮挡测试的查询、渲染HZB以及提交命令到GPU。
- 代码流程
  - 如果使用了降采样的遮挡查询，则将DownsampleFactor设置为SceneTextures.Config.SmallDepthDownsampleFactor，将OcclusionDepthTexture设置为SceneTextures.SmallDepth，并为每个视图执行降采样深度的操作。
  - 分配并发出遮挡测试的查询。
  - 计算需要进行批处理的遮挡查询的数量。
  - 创建渲染目标参数，并设置深度模板绑定和遮挡查询的数量。
  - 添加一个渲染通道，用于开始遮挡测试。
  - 如果bUseHzbOcclusion为true或bIsOcclusionTesting为true，则向RHI提交命令的提示。
  - 对遮挡测试进行栅格化。
  - 调用RenderHzb函数，根据bUseHzbOcclusion和bIsOcclusionTesting的值来渲染HZB（Hierarchical Z-Buffer）。
  - 提示RHI尽可能将命令提交到GPU，以避免下一帧在某些平台上等待这些查询结果时出现CPU停顿。
  - 如果bIsOcclusionTesting为true，则对遮挡测试进行栅格化。

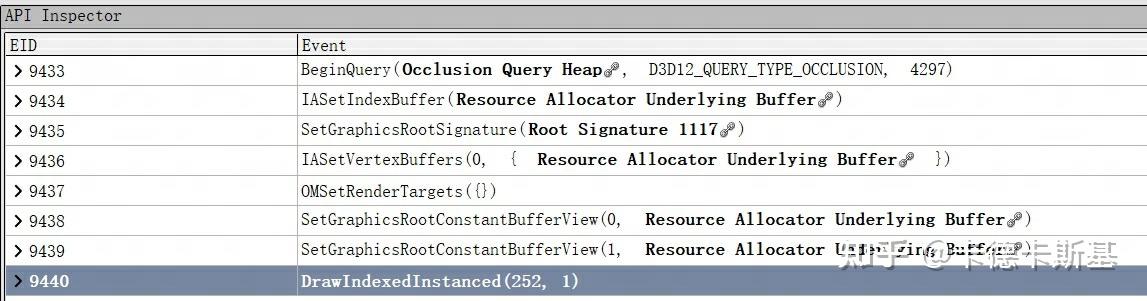

BeginOcclusionTests
- 实现了一个遮挡测试的函数，用于在给定的视图中执行遮挡测试，并将结果提交给相关属性。
- 代码流程
  - 使用一些图形渲染管线的初始化器对象GraphicsPSOInit，并设置了一些渲染状态，如深度测试、光栅化状态等。
  - 遍历给定的Views数组，对每个视图执行遮挡测试。
  - 在每个视图的遮挡测试中，它首先设置一些渲染状态，如视口、顶点着色器等。
  - 然后，它根据给定的查询信息，准备顶点数据，并创建一个顶点缓冲区。
  - 接下来，它执行一系列的光源遮挡查询和反射遮挡查询。
  - 最后，如果需要刷新查询，它会将查询结果提交给View对象的相关属性。

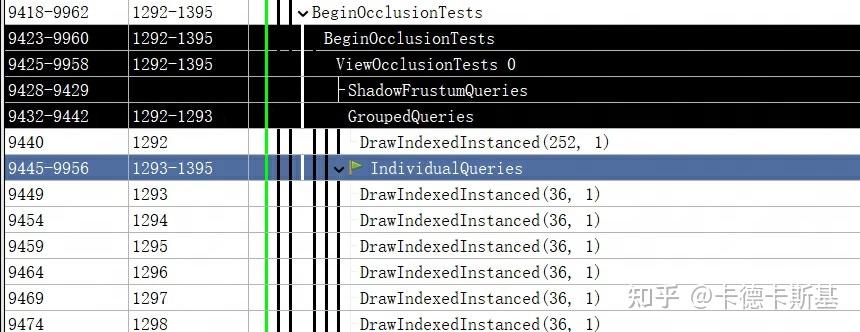

- 渲染步骤



Lighting

说明

阴影图将对各个光照渲染，光照贡献会累加到场景颜色，并使用标准延迟和平铺延迟着色。光照也会在透明光照体积中累加。
根据BasePass输出的场景颜色信息（GBuffer）渲染光照。

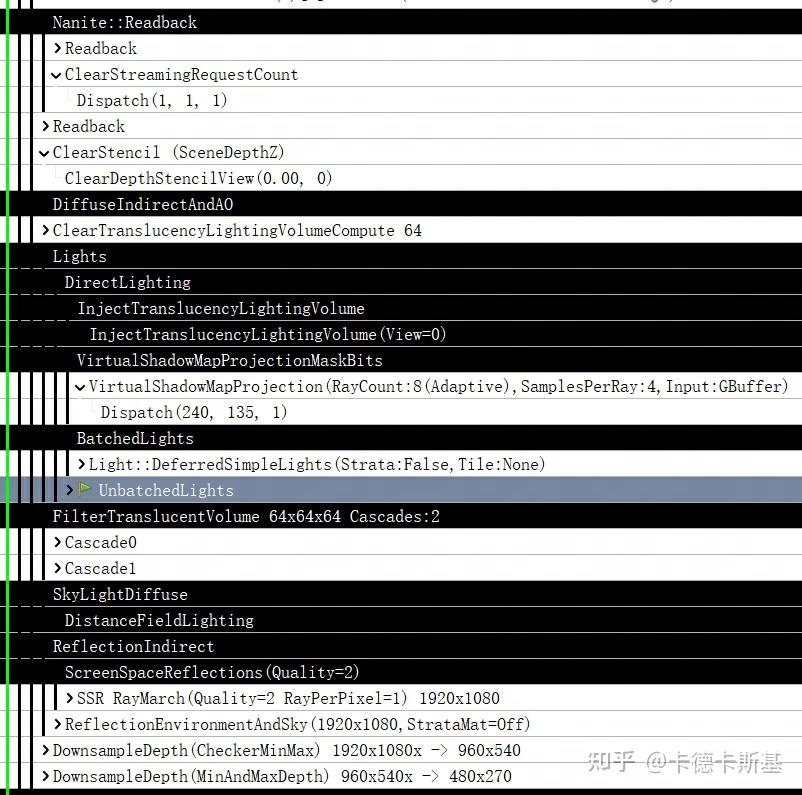

渲染截帧


关键函数

FDeferredShadingSceneRenderer::RenderDiffuseIndirectAndAmbientOcclusion
- 渲染间接漫反射和环境光遮蔽
- 代码流程
  - 检查是否需要跳过渲染，根据全局变量GLumenVisualizeIndirectDiffuse和视图的光照剔除标志来判断。如果需要跳过渲染，则直接返回。
  - 循环遍历所有的视图。在每个视图中，函数获取视图的管线状态，并根据一些条件判断是否需要跳过当前视图的渲染。
  - 设置一些参数，包括场景纹理参数、场景颜色纹理等。
  - 根据视图的不同的漫反射间接方法，执行不同的渲染逻辑。如果漫反射间接方法是SSGI（屏幕空间全局光照），则会进行屏幕空间光线追踪，并对之前的场景颜色进行降采样。然后，函数调用屏幕空间去噪器进行去噪处理。
  - 根据是否存在Lumen光源和是否只合成常规Lumen光照，决定是否需要执行光照合成或预计算光照。
  - 函数结束循环，完成渲染。
- 渲染步骤


FDeferredShadingSceneRenderer::RenderIndirectCapsuleShadows
- 渲染胶囊体阴影

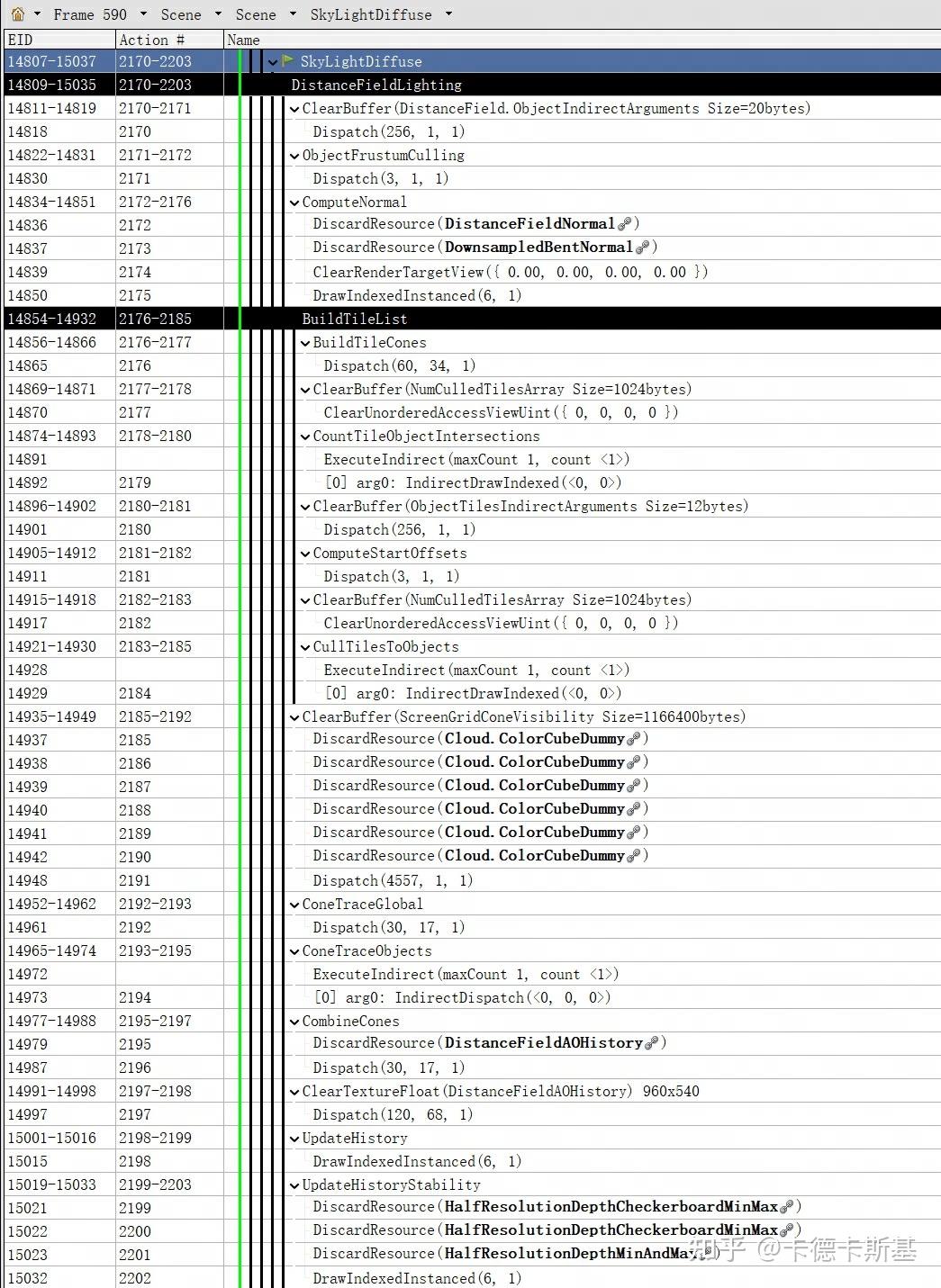

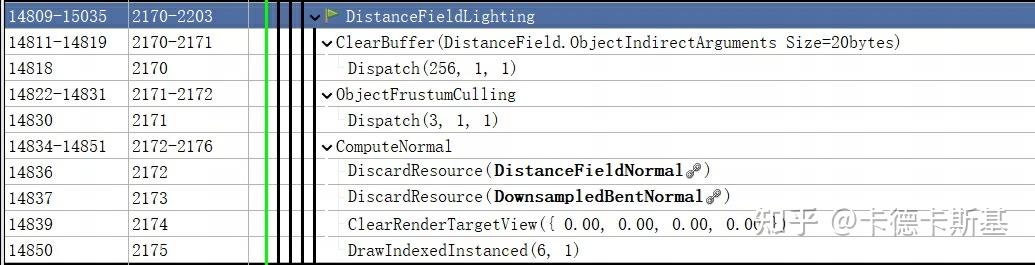

FDeferredShadingSceneRenderer::RenderDFAOAsIndirectShadowing
- 渲染DFAO，计算并应用距离场光照效果
- 代码流程
  - 创建一个用于渲染距离场法线的纹理。
  - 分配用于对象瓦片交集的缓冲区。
  - 如果使用对象距离场环境光遮蔽，则分配用于对象剔除的缓冲区，并将对象剔除到视图中。
  - 计算距离场法线。
  - 如果使用对象距离场环境光遮蔽，则构建对象瓦片列表。
  - 渲染距离场环境光遮蔽屏幕网格。
  - 渲染可移动天光的胶囊阴影。
  - 如果需要调制到场景颜色或可视化环境光遮蔽，则将弯曲法线环境光遮蔽纹理上采样到全分辨率，并写入输出纹理。
  - 将输出纹理赋值给OutDynamicBentNormalAO。
- 渲染步骤

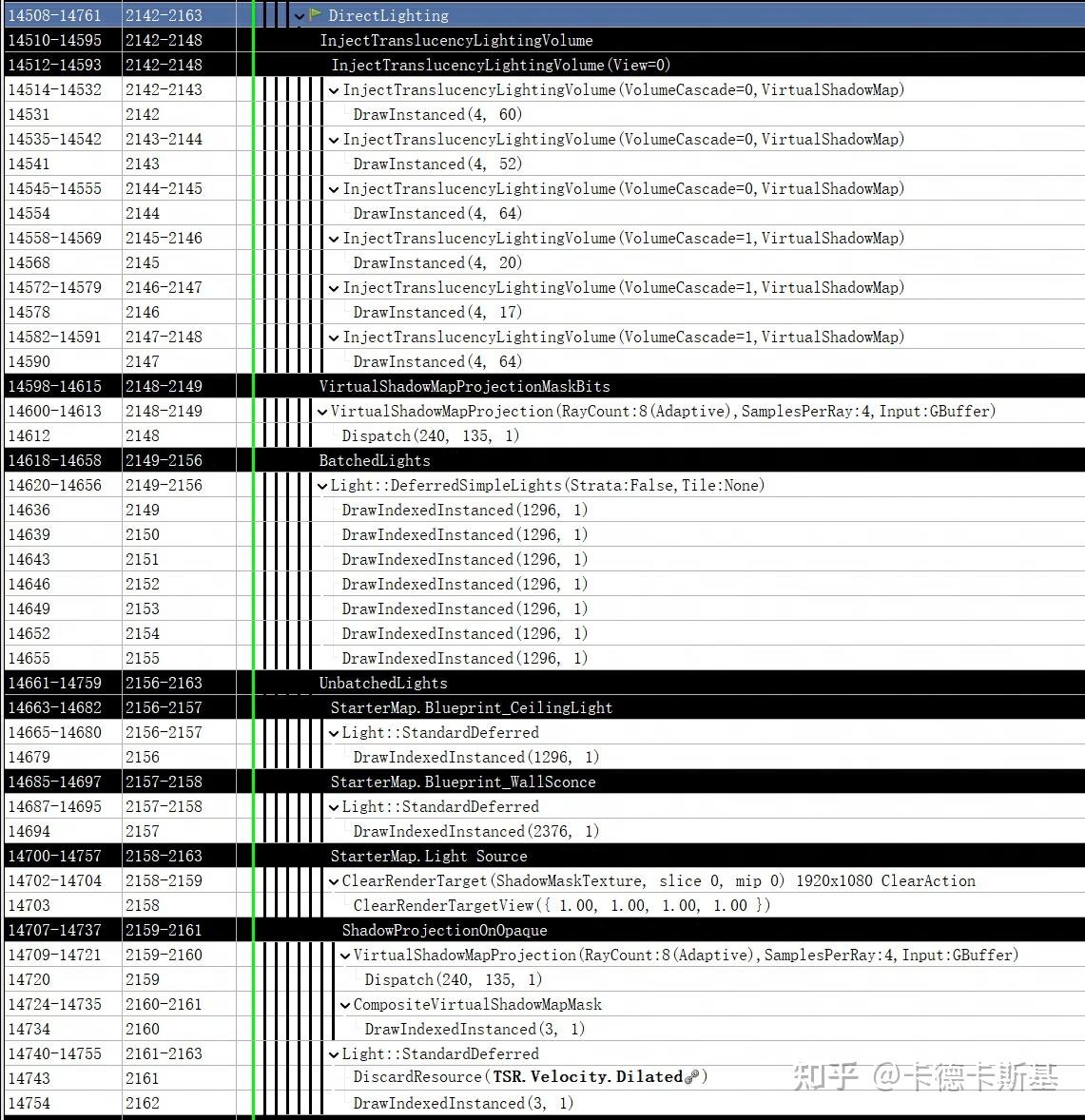

FDeferredShadingSceneRenderer::RenderLights
- 渲染直接光照
- 代码流程
  - 检查是否需要使用头发光照（bUseHairLighting）。如果需要，会创建一个虚拟的头发透射遮罩数据（DummyTransmittanceMaskData）。
  - 如果启用了 EngineShowFlags.DirectLighting 并且支持体积纹理渲染，会进入一个名为 InjectTranslucencyLightingVolume 的作用域。在这个作用域中，会将简单光源的透明度光照注入到透明度光照体积纹理中。
  - 处理有阴影和光函数的光源。首先，会收集所有光源的注入数据。然后，根据是否绘制阴影和光源的遮罩类型，渲染光函数和预览阴影指示器。如果不绘制阴影，会增加一个统计计数器。
  - 如果没有渲染到遮罩中，会将遮罩纹理设置为 nullptr。
  - 将光源渲染到场景颜色缓冲区，根据是否省略屏幕空间阴影遮罩，条件地使用衰减缓冲区或一个1x1的白色纹理作为输入。
  - 如果启用了头发光照，会对每个视图进行处理，渲染头发的光照。
RenderLight
- 根据光源类型和其他参数设置着色器的参数，并调用InternalRenderLight函数进行光源的实际渲染。
- 代码流程
  - 在函数的开头，会检查光源是否应该在当前视图中进行渲染，如果不应该，则直接返回。接下来，会记录光源的渲染时间和使用标准延迟渲染的光源数量。
  - 函数中的一部分代码是用于调试重叠着色器的。如果bRenderOverlap参数为true，则会创建一个FRenderLightOverlapParameters结构体，并设置其成员变量。然后根据光源类型和其他参数设置着色器的参数，并调用InternalRenderLight函数进行光源的实际渲染。这部分代码主要用于在调试过程中查看光源的重叠情况。
  - 接下来的代码是光源的实际渲染部分。首先创建一个FRenderLightParameters结构体，并设置其成员变量。然后根据光源类型和其他参数设置着色器的参数，并调用InternalRenderLight函数进行光源的实际渲染。这部分代码会根据光源类型的不同，分别渲染不同类型的瓷砖。
  - 最后，根据是否启用了Strata功能，决定是否进行瓷砖渲染。如果启用了Strata功能，则会分别渲染复杂、单一和简单类型的瓷砖。否则，会渲染标准延迟渲染的光源。
InternalRenderLight
- 渲染光源的函数模板，根据光源类型的不同，使用不同的着色器和渲染状态来进行渲染。
- 代码流程
  - 函数首先获取光源的一些属性，如是否透明、边界球和光源类型。然后，它创建了一个FGraphicsPipelineStateInitializer对象，并设置了一些渲染状态，如混合状态、图元类型和视口。
  - 接下来，根据光源类型的不同，函数分为两个分支进行处理。如果光源类型是方向光源（LightType_Directional），则使用相应的顶点着色器和像素着色器来渲染光源。在这个分支中，还有一些与Strata渲染相关的代码，用于设置瓦片参数和绘制间接调用。
  - 如果光源类型是径向光源（LightType_Point、LightType_Spot、LightType_Rect），则使用另一组顶点着色器和像素着色器来渲染光源。在这个分支中，还有一些与深度边界测试相关的代码，用于设置深度边界和剔除不需要处理的像素。
  - 最后，函数将渲染任务添加到渲染图构建器中，以便在渲染过程中执行。
- 渲染步骤


AddSubsurfacePass
- 渲染次表面散射（SSR）
FDeferredShadingSceneRenderer::RenderDeferredReflectionsAndSkyLighting
- 渲染仅对不透明像素起作用的漫射天空照明和反射
- 代码流程
  - 判断是否需要计算天空光照的贡献，并根据一些条件来决定是否应用天空阴影。如果需要应用天空阴影，则会调用RenderDistanceFieldLighting函数来计算距离场光照。
  - 并判断是否需要进行反射环境计算。
  - 会获取场景纹理参数，并创建一些用于屏幕空间去噪的输入纹理。然后，对每个视图进行循环处理。
  - 在循环中，根据一些条件来决定是否执行光线追踪反射或屏幕空间反射。如果需要执行光线追踪反射，则会调用RenderRayTracingReflections函数进行渲染。如果需要执行屏幕空间反射，则会调用ScreenSpaceRayTracing::RenderScreenSpaceReflections函数进行渲染。
  - 根据是否需要去噪来决定是否应用去噪器。如果需要去噪，则会调用相应的去噪器函数进行去噪操作。
  - 根据一些条件来决定是否需要渲染平面反射，并调用RenderDeferredPlanarReflections函数进行渲染。
  - 根据一些条件来决定是否需要应用天空光照，并调用相应的函数进行渲染。如果存在头发条带数据，则会调用RenderHairStrandsEnvironmentLighting函数进行渲染。
  - 调用AddResolveSceneColorPass函数来解析场景颜色纹理。
- 渲染步骤


ScreenSpaceRayTracing::RenderScreenSpaceReflections
- 根据不同的SSR质量和输入条件来渲染屏幕空间反射效果。
- 代码流程
  - 根据SSR质量和输入条件确定输入颜色InputColor。
  - 根据是否需要进行SSR模板预处理和是否存在平铺反射来选择不同的渲染路径。
  - 如果不需要进行SSR模板预处理且不存在平铺反射，函数会创建一个全屏三角形，并使用像素着色器FScreenSpaceReflectionsPS来渲染屏幕空间反射效果。
  - 如果存在平铺反射，函数会使用顶点着色器FScreenSpaceReflectionsTileVS和像素着色器FScreenSpaceReflectionsPS来渲染屏幕空间反射效果。
  - 无论使用哪种渲染路径，函数都会设置视口、初始化图形管线状态、设置着色器参数，并绘制全屏三角形或间接绘制。
  - 最后，函数释放不再使用的图形资源。

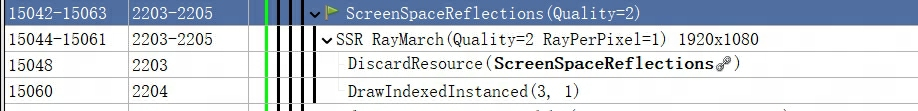

- 渲染步骤

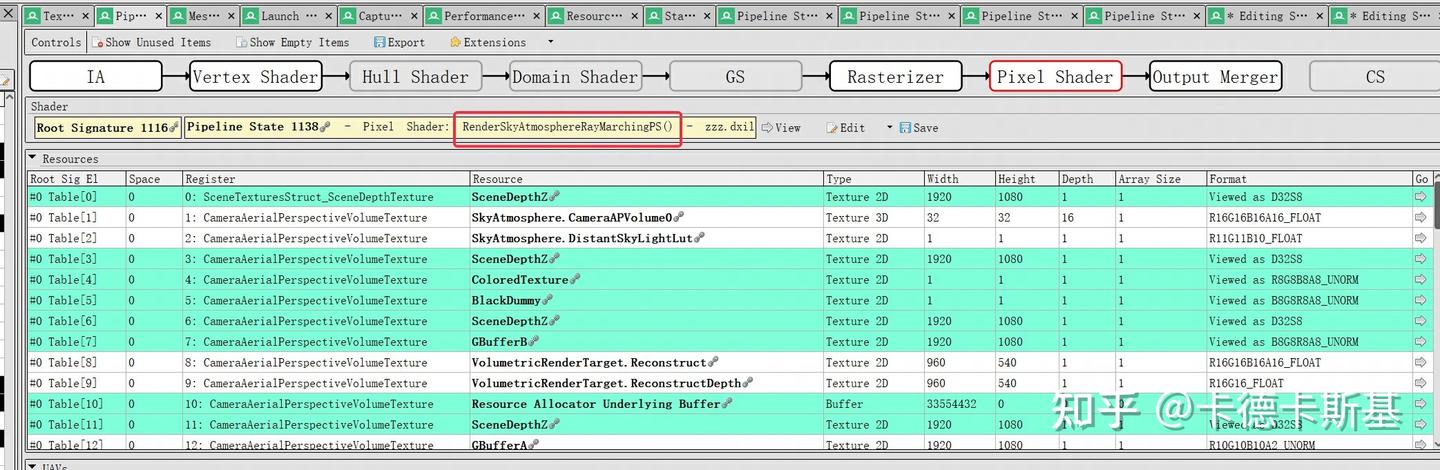

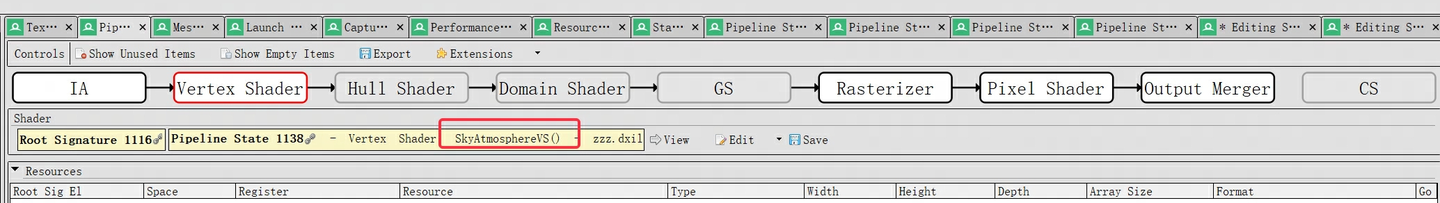

Fog & SkyAtmosphere

说明

雾和大气在延迟通道中对不透明表面进行逐个像素计算。

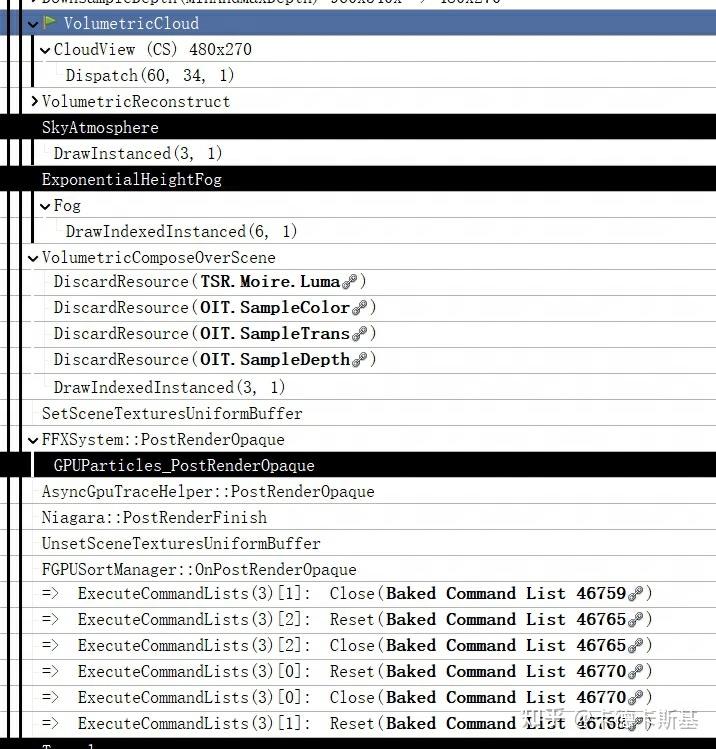

渲染截帧




关键函数

FDeferredShadingSceneRenderer::RenderFog
- 实现了在渲染场景时处理雾效的功能。它使用了RDG命令来描述渲染过程中的依赖关系，并通过循环遍历所有的视图来执行雾效的渲染
- 步骤
  - 使用条件语句来确定是否需要渲染雾效。条件包括检查场景中是否存在指数雾效（Scene->ExponentialFogs.Num() > 0）以及是否启用了前向渲染（!IsForwardShadingEnabled(ShaderPlatform)）。只有当这两个条件都满足时，才会执行雾效的渲染。
  - 使用RDG（Render Dependency Graph）命令来设置雾效的渲染。RDG是一种用于描述渲染过程中资源依赖关系的图形语言。通过使用RDG命令，可以将渲染任务分解为多个独立的步骤，并在这些步骤之间建立正确的依赖关系。
  - 在循环中遍历所有的视图（Views），并对每个视图进行雾效的渲染。只有当视图是透视投影时，才会执行雾效的渲染。在每个视图的渲染过程中，使用RDG命令来设置渲染目标、深度模板等参数，并最终调用了RenderViewFog函数来实际执行雾效的渲染。
RenderViewFog
- 实现了一个渲染视图的雾效果。使用了一些图形管线状态和着色器来控制渲染过程，并通过深度边界优化来提高性能
- 步骤
  - 声明一个FGraphicsPipelineStateInitializer对象GraphicsPSOInit，用于初始化图形管线状态。然后，通过调用RHICmdList.ApplyCachedRenderTargets(GraphicsPSOInit)和RHICmdList.SetViewport(ViewRect.Min.X, ViewRect.Min.Y, 0.0f, ViewRect.Max.X, ViewRect.Max.Y, 1.0f)来设置渲染目标和视口。
  - 设置图形管线状态的属性，包括光栅化器状态、深度模板状态和混合状态。这些属性将影响后续的渲染操作。
  - 创建一个顶点着色器对象VertexShader和一个像素着色器对象PixelShader，并将它们绑定到图形管线状态中。
  - 根据一些条件设置了像素着色器的一些参数，包括是否支持雾散射纹理、是否支持雾的方向光散射和是否支持体积雾。这些参数将影响像素着色器的执行。
  - 根据平台的支持情况设置了深度边界优化。如果支持深度边界测试，则计算了雾的起始距离，并根据计算结果设置了深度边界。这个优化可以跳过离相机更近的像素的着色器执行，从而提高渲染性能。
  - 调用辅助函数来清除未使用的图形资源，并设置了顶点着色器和像素着色器的参数。
  - 通过绘制一个覆盖整个视图的四边形来执行渲染操作。
FSceneRenderer::RenderSkyAtmosphere
- 渲染天空大气效果，并根据不同的视图设置不同的属性和参数来实现不同的效果
FSceneRenderer::RenderSkyAtmosphereInternal
- 检查场景是否具有天空大气效果，获取相关信息和设置，然后在场景亮度缓冲区上渲染天空和大气透视效果。
- 步骤
  - 检查场景是否具有天空大气效果。获取与天空大气相关的信息，如天空大气场景代理和大气设置。获取视图矩阵，并设置一些常量和采样器状态。
  - 在渲染天空和大气透视效果之前，首先计算一些参数，如云阴影在大气层上的强度、是否需要采样云阴影等。然后根据这些参数创建像素着色器和顶点着色器，并为它们分配参数。
  - 调用GraphBuilder.AddPass函数来添加一个渲染通道。在这个渲染通道中，设置视口、图形管线状态和着色器参数，并绘制一个三角形。
- 相关 Shader
  - FRenderSkyAtmosphereVS
    - SkyAtmosphereVS



- - FRenderSkyAtmospherePS
    - RenderSkyAtmosphereRayMarchingPS



Translucency

说明

按照由后往前（由远及近）的顺序对半透明物体进行渲染
- 排序算法：OIT::AddSortTrianglesPass，不详述，有需要的可以阅读源码或参阅：【UE5】浅析UE5.1OIT半透明排序算法

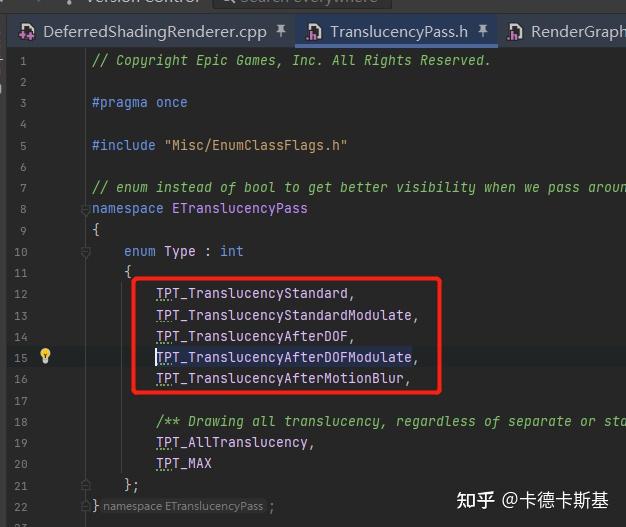

可以有多个 pass

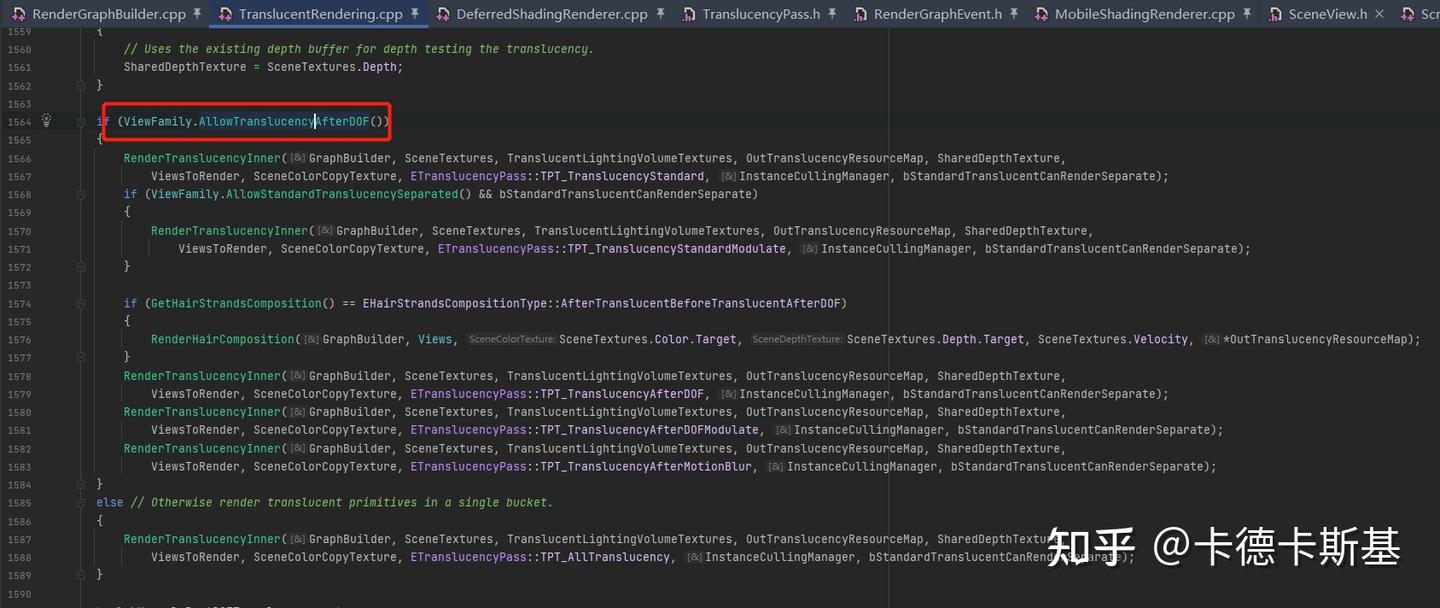

根据 AllowTranslucencyAfterDOF （可通过 r.SeparateTranslucency 来控制），决定半透明景深对半透明的影响。
- r.SeparateTranslucency 0，关闭（半透明度受景深影响）


- r.SeparateTranslucency 1：会消耗 GPU 性能和内存，但保持半透明度不受景深的影响。（默认）

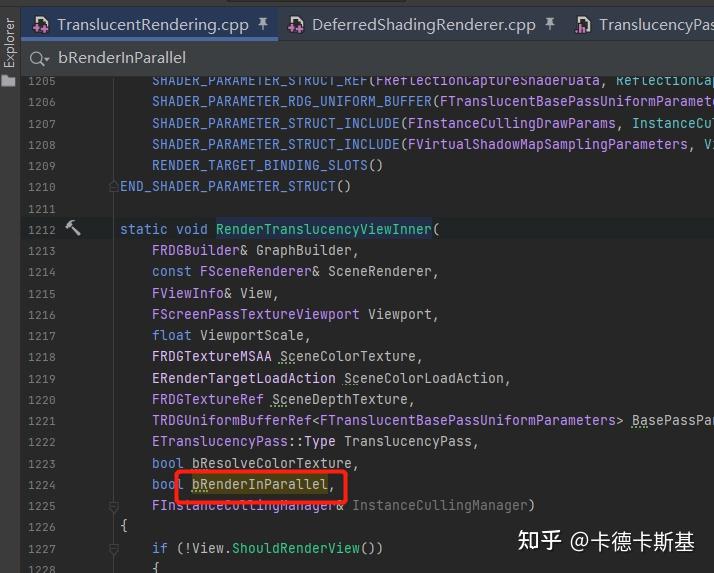

根据 r.ParallelTranslucency 决定是否启用并行半透渲染
- r.ParallelTranslucency 1


- r.ParallelTranslucency 0



透明度累加到屏外渲染目标，在其中它应用了逐个顶点的雾化，因而可以整合到场景中。光照透明度在一个通道中计算最终光照以正确融合。

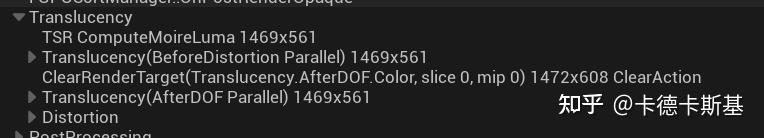

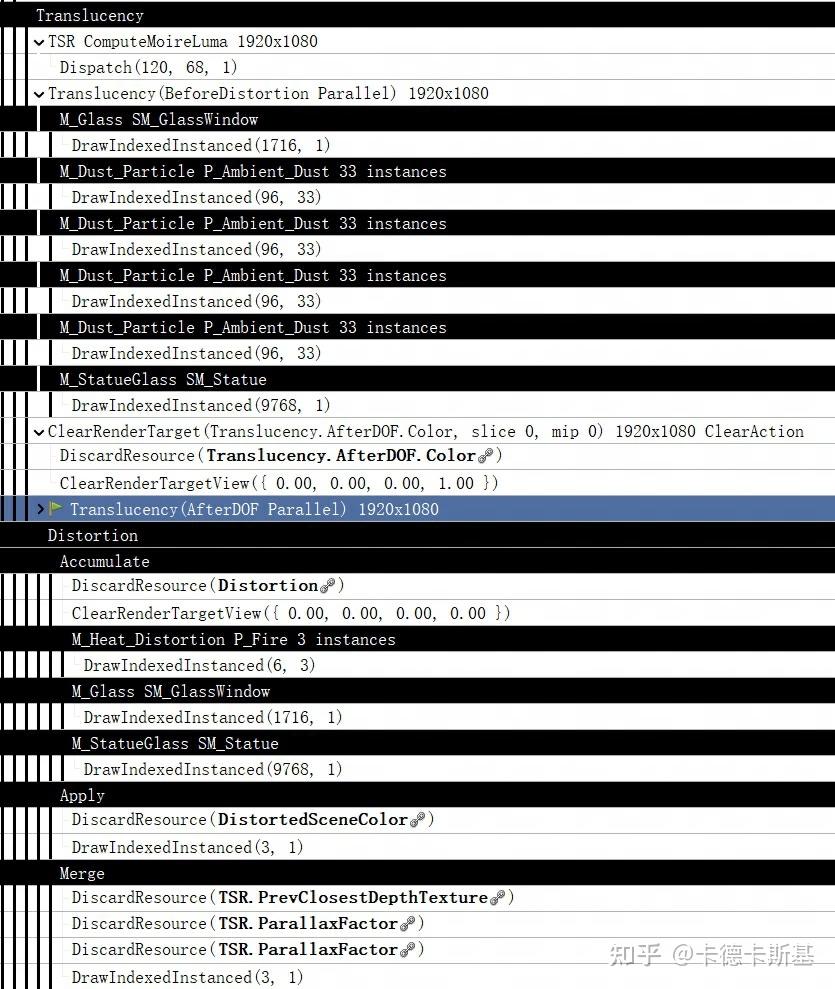

渲染截帧


关键函数

FDeferredShadingSceneRenderer::RenderTranslucency
FDeferredShadingSceneRenderer::RenderTranslucencyInner
RenderTranslucencyViewInner

Post Processing

说明

多种后期处理效果均通过 GBuffers 应用。透明度将合成到场景中。

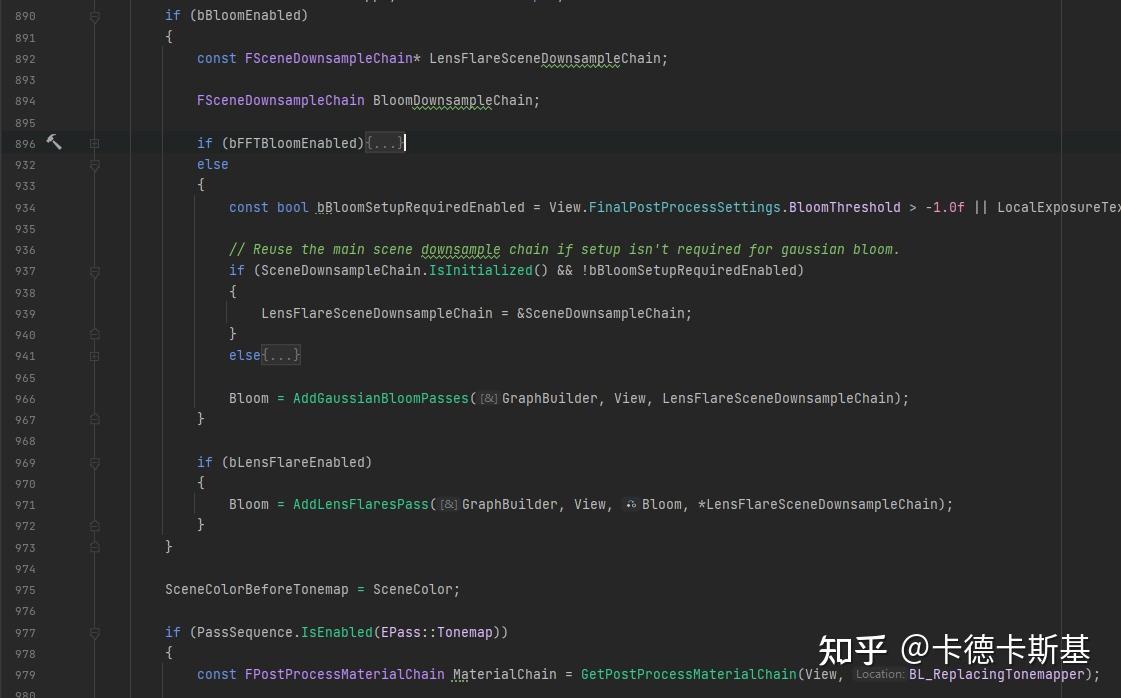

根据输入参数和条件判断来确定需要执行的后处理效果（如MotionBlur、Bloom、Tonemap、FXAA等），并将结果存储到相应的纹理中。

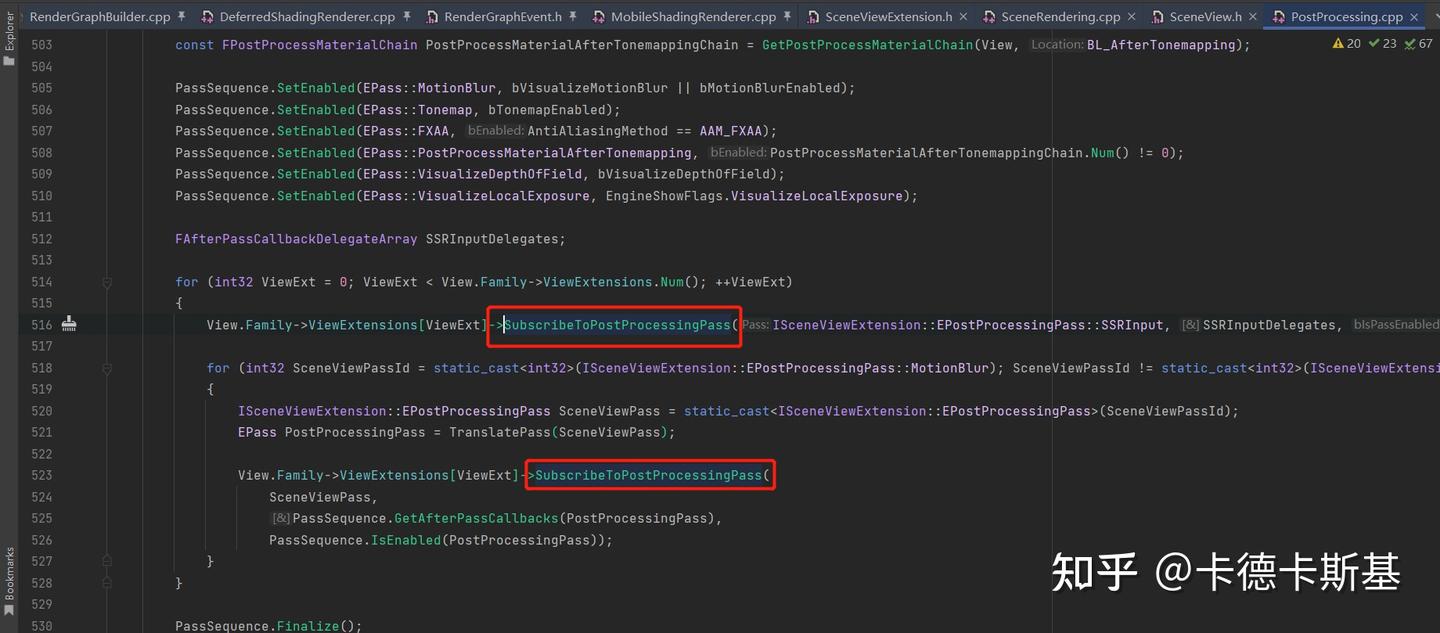

支持通过 SceneViewExtension 添加自己的后处理效果到渲染管线后处理阶段之前或开始时。
- 详情参阅其它文档或：Using SceneViewExtension to Extend the Rendering System

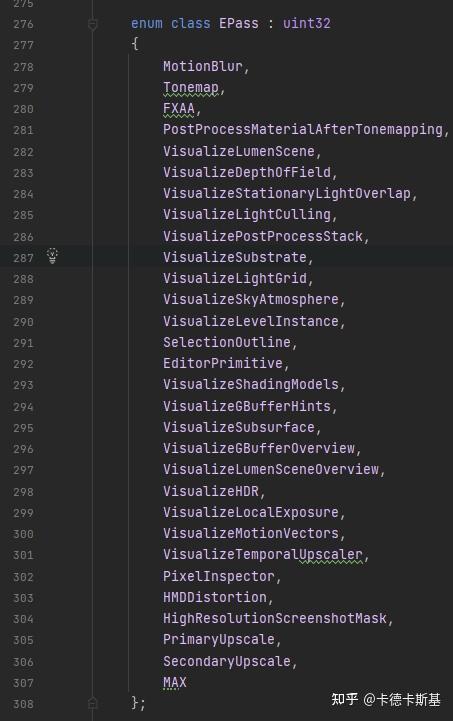

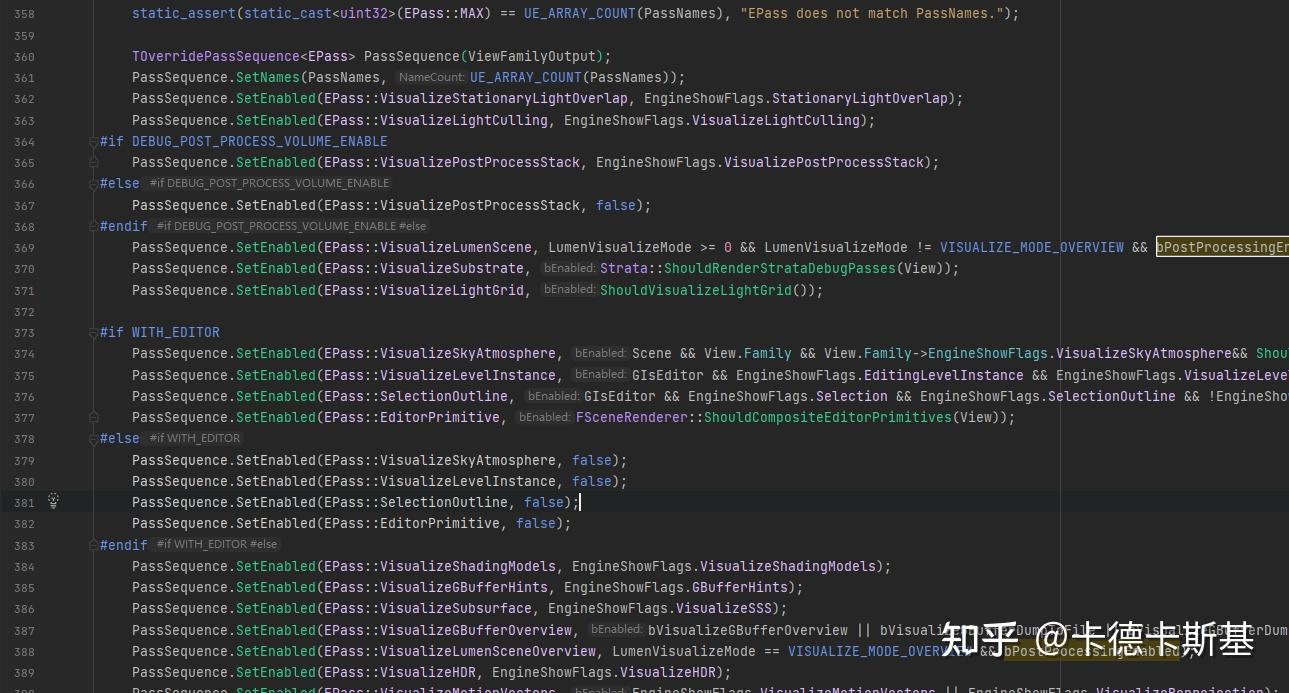

各后效也有在 EPass 中定义


各后效会根据配置、环境或 EngineShowFlags 等设置可用性

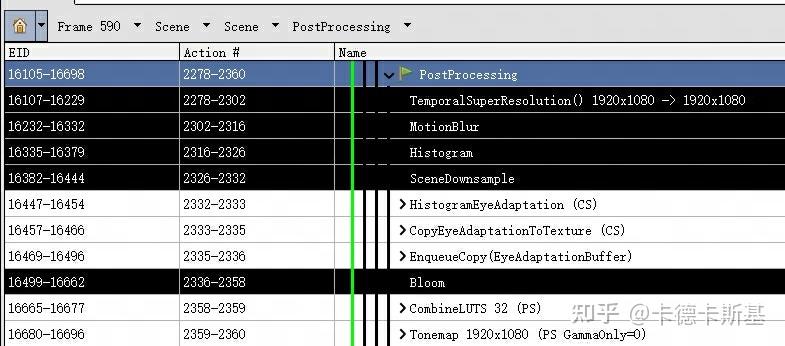

渲染截帧


关键函数

AddPostProcessingPasses

Nanite 管线

说明

Nanite 的渲染整合在延迟渲染管线中，主要逻辑和流程为 Nanite::CullRasterize 和 Nanite::BasePass 等，分别位于 PrePass 之后 InitView 之前及 Base Pass 之中。
此处仅放出延迟渲染管线下的 Nanite 相关流程步骤的截帧，不对每个步骤做解释说明。

渲染截帧


关键函数

Nanite::InitContext


Nanite::VisBuffer


Nanite::EmitDepthTargets

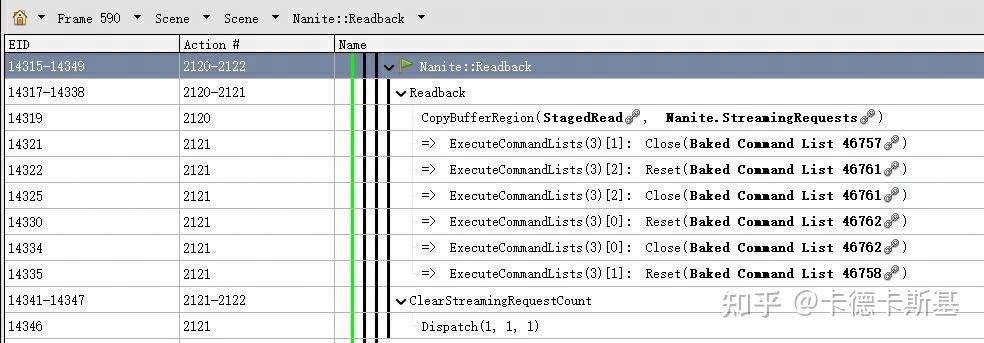

Nanite::Readback


Mobile 管线

说明

对 Unreal 的手机管线做简单介绍，部分底层原理机制跟延迟渲染管线重叠或类似，所以本节不会很详细。

关键函数

FMobileSceneRenderer::Render
- 此为手机渲染管线的入口，与延迟渲染管线入口（FDeferredShadingSceneRenderer::Render）一样，基于基类接口统一调用执行。
- 代码流程
  - 设置命令列表统计信息和GPU统计范围。
  - 更新场景中所有基本场景信息。
  - 准备视图矩形以进行渲染。
  - 检查是否需要渲染天空大气效果，并根据需要准备太阳光源。
  - 检查是否需要渲染，并执行一些性能统计和计时。
  - 如果不需要渲染，则直接返回。
  - 等待遮挡测试完成。
  - 初始化场景纹理配置和全局系统纹理。
  - 创建和初始化渲染目标和缓冲区。
  - 初始化视图，包括剔除和排序可见的物体。
  - 如果是第一次渲染场景，则初始化一些渲染相关的设置。
  - 如果启用了延迟渲染，则更新矩形光源图集和IES图集的纹理。
  - 创建和初始化实例剔除管理器。
  - 初始化虚拟阴影贴图数组。
  - 设置命令列表统计信息。
  - 渲染前的准备工作，包括设置渲染目标和清除缓冲区。
  - 渲染场景，根据是否启用延迟渲染选择渲染方式。
  - 结束遮挡测试。
  - 如果没有启用完整深度预处理，则等待遮挡测试完成。
  - 设置移动场景纹理的配置模式。
  - 如果需要渲染物体的速度，则渲染可移动物体的速度。
  - 渲染后处理效果，包括渲染不透明物体之后的扩展效果。
  - 渲染不透明特效。
  - 如果需要渲染像素投影的平面反射，则渲染像素投影的平面反射。
  - 如果使用虚拟纹理，则更新虚拟纹理。
  - 如果需要解析场景颜色，则进行后处理。
  - 广播后渲染委托。
  - 设置命令列表统计信息。
  - 渲染结束，包括一些清理工作。
  - 执行遮挡查询。
  - 队列场景纹理提取。
FMobileSceneRenderer::RenderForwardSinglePass
- 代码流程
  - 函数的主要目的是在移动设备上进行场景渲染。它使用了GraphBuilder对象来构建渲染图，并将PassParameters对象传递给渲染Pass中的各个阶段。此外，它还使用了ViewContext对象来获取视图信息，并使用SceneTextures对象来存储场景纹理。
  - 函数的实现包含了多个渲染阶段。首先，它设置了渲染目标的子渲染提示为DepthReadSubpass。然后，它根据一些条件计算是否执行遮挡查询，并将结果存储在PassParameters对象的NumOcclusionQueries成员变量中。
  - 接下来，函数使用GraphBuilder对象添加了一个 SceneColorRendering 渲染Pass。这个过程具有一些特定的标志，如ERDGPassFlags::Raster和ERDGPassFlags::NeverMerge。这个过程使用了一个lambda函数作为回调，其中包含了一系列渲染命令。
  - 在lambda函数中，首先检查了一些条件，如果满足，则绘制一个清除屏幕的四边形。然后，执行了深度预渲染、不透明和遮罩渲染、移动设备基础渲染、移动设备调试视图渲染等一系列渲染操作。在这些渲染操作之间，还进行了遮挡查询的轮询和基础渲染的后处理。
  - 接下来，函数调用了RHICmdList.NextSubpass()，表示进入下一个子渲染Pass。在这个过程中，执行了一些与透明度相关的渲染操作，如渲染贴花、渲染调制阴影投影、渲染雾等。最后，绘制了透明物体。
  - 如果满足条件bDoOcclusionQueries，则执行了遮挡查询的渲染操作。在这个操作中，首先设置了一些统计信息，然后根据一些条件判断是否启用了Adreno遮挡模式，并在需要时刷新渲染命令。最后，执行了遮挡渲染。
  - 最后，函数根据条件!bIsFullDepthPrepassEnabled，执行了一个解析多重采样抗锯齿（MSAA）深度的渲染操作。
- 渲染步骤


FMobileSceneRenderer::RenderDeferredSinglePass
- 在移动设备上进行延迟渲染的单次渲染Pass。它按照一定的顺序执行一系列的渲染操作，包括深度预渲染、不透明和遮罩渲染、后处理、透明渲染、场景颜色和GBuffer写入、移动设备延迟着色、雾效渲染、半透明渲染以及遮挡查询的渲染（如果适用）。
- 代码流程
  - 设置渲染目标的子渲染提示为DeferredShadingSubpass。
  - 根据一些条件判断是否进行遮挡查询，并设置遮挡查询的数量。
  - 使用GraphBuilder.AddPass方法添加一个渲染Pass。这个过程包含了一系列的渲染操作，使用了之前设置的参数。
  - 在渲染Pass中，首先进行深度预渲染（Depth pre-pass），然后进行不透明和遮罩渲染（Opaque and masked），接着进行后处理（PostRenderBasePass），然后进行透明渲染（RenderDecals），再进行场景颜色和GBuffer写入（SceneColor + GBuffer write），最后进行移动设备延迟着色（MobileDeferredShadingPass）。
  - 如果使用了像素本地存储（Pixel Local Storage），则会进行相应的拷贝操作（MobileDeferredCopyBuffer）。
  - 进行雾效渲染（RenderFog）和半透明渲染（RenderTranslucency）。
  - 如果进行了遮挡查询，最后会进行遮挡查询的渲染（RenderOcclusion）。
- 渲染步骤


渲染截帧

见异同对比

异同对比

说明

本节对各种条件下的渲染管线等进行异同对比分析。
请注意：对比为逐层级进行，每一层只关注当前对比项的主要异同，对比项内部的其它细节在对应层内部进行。如首层对 UE 和 OpenGL 等图形API进行对比，只比较他们的异同，对 UE 下的具体细节（如延迟vs前向、手机vsPC等）的对比在 UE 层内部进行。

概要

Unreal 通过 Render Hardware Interface（渲染硬件接口，以下简称 RHI ）封装了对各图形API（如DirectX/OpenGL/Vulkan/Metal等）的调用，使得gamethread 和 renderthread 可以通过同样的代码接口和资源来实现对不同平台的渲染支持。
Unreal 的渲染管线和 OpenGL 等图形API的渲染管线在基本概念上是相似的，但在实现细节和功能上有很大的区别。Unreal 对管线进行了定制化，提供了更高级的渲染特性（如全局光照、物理基础渲染（PBR）、后处理效果等）和更多的优化（如预编译着色器、批处理渲染命令、使用高效的数据结构等）。这些特性和优化在OpenGL等中可能需要开发者自己实现。
以通过 RenderDoc 对 Unreal 的场景渲染流程进行截帧分析为例，在其延迟渲染管线的 basepass 阶段发起的对一个 mesh 的绘制中，涉及对图形API（此处为D3D12）的多个调用（RenderDoc 所示的 event 和 action），这些调用涉及该图形渲染管线 pipeline 的多个阶段。


DirectX/OpenGL/Vulkan/Metal等图形API

现代图形API的渲染管线是用于将3D模型转换为最终图像的过程。它是图形渲染的核心部分，负责处理几何数据、光照计算、纹理映射和最终的像素输出。
这些阶段在现代图形API中通常由GPU硬件执行，以实现高效的图形渲染。不同的图形API（D3D11/D3D12/OpenGL/Vulkan/Metal等）可能会有一些细微的差异，但总体上渲染管线的基本原理是相似的。
一个典型的现代图形API渲染管线
- 顶点输入阶段（Vertex Input Stage）：该阶段负责接收顶点数据，并将其传递给下一个阶段。顶点数据包括顶点坐标、法线、纹理坐标等。
- 顶点着色器阶段（Vertex Shader Stage）：该阶段对每个顶点进行处理，执行一些计算和变换操作。例如，可以对顶点进行平移、旋转、缩放等操作。
- 图元装配阶段（Primitive Assembly Stage）：该阶段将顶点组装成图元，如点、线、三角形等。这些图元将用于后续的光栅化操作。
- 几何着色器阶段（Geometry Shader Stage）：该阶段可以对图元进行进一步的处理和变换。例如，可以生成新的图元，或者对图元进行剪裁操作。
- 光栅化阶段（Rasterization Stage）：该阶段将图元转换为像素，并确定每个像素的位置和颜色。
- 片段着色器阶段（Fragment Shader Stage）：该阶段对每个像素进行处理，执行光照计算、纹理采样等操作，最终确定像素的最终颜色。
- 输出合并阶段（Output Merger Stage）：该阶段将最终的像素颜色与深度值进行合并，并输出到帧缓冲区。

Unreal Engine

概要

UE5和UE4的渲染管线虽然从流程上看相差不大，但效果和性能其实都有了很多的改进，主要因为如下方面。
- 光线追踪
  - UE5引入了光线追踪技术，使得渲染效果更加真实。传统的UE4渲染管线使用的是基于光栅化的渲染方法，而UE5在这方面有了非常大的改进，使得光线追踪成为UE5渲染管线的一个重要组成部分。
- Lumen全局光照
  - UE5引入了Lumen全局光照技术，它是一种真正的实时全局光照解决方案，使得场景中的光照更加真实和自然。而UE4使用的是间接光照的近似计算方法，无法达到真正的全局光照效果。
- Nanite几何体渲染
  - UE5引入了Nanite几何体渲染技术，它可以实现高精度、高效率的几何体渲染，使得场景中的细节更加丰富。而UE4使用的是标准的三角形渲染方法，无法达到Nanite的渲染效果。
- 其他细节改进
  - UE5还在一些细节上进行了改进，比如细节几何、动态全局照明、GPU粒子等，使得UE5的渲染效果和性能都有了很大的提升。

UE5

PC（Deferred Shadering）

启用 lumen

ProfileGPU


RenderDoc


禁用 lumen

ProfileGPU


RenderDoc


概要

说明
- Lumen 是一种完全动态的全局照明和反射解决方案，当与硬件光线追踪和禁用距离场一起使用时，Lumen 支持几何缓存和骨架网格物体。
- Lumen 不适用于照明通道。光照通道仅影响动态光源的直接光照，因此这些光源的间接光照不会影响场景中的 Lumen 计算。
- 使用开箱即用的 Lumen 时，屏幕空间环境光遮挡 (SSAO) 默认处于关闭状态。这是因为环境光遮挡是一种古老的技巧，用于在光线追踪之前给人留下正确 GI 的印象。Lumen 的照明模型基于光线追踪并模仿正确的 GI - 从而消除了对环境光遮挡的需要。
- 因为 Lumen 是一种光照解决方案，所以它对管线的影响也主要是光照相关的部分，涉及多个步骤。
影响步骤


关键函数
FDeferredShadingSceneRenderer::BeginUpdateLumenSceneTasks
- 重建场景距离场体素
- 代码步骤
  - 检查是否有任何Lumen活动，并重置LumenCardRenderer。
  - 更新LumenSceneData的一些属性，并根据需要重新分配纹理图集。
  - 更新Lumen场景的几何体和远景场景。
  - 根据相机的位置和设置更新Lumen场景的表面缓存。
  - 填充帧临时数据，并根据需要更新Lumen卡片场景的统一缓冲区。
  - 上传页面表并设置网格渲染命令。
FDeferredShadingSceneRenderer::UpdateLumenScene
- 更新 Lumen 场景和捕捉卡片数据，以便后续的渲染操作可以使用最新的数据。
- 步骤
  - 遍历所有的视图，检查是否有任何一个视图启用了Lumen效果。如果有，更新该视图对应的Lumen场景数据。
  - 分配用于捕捉卡片的临时渲染目标，并检查是否有需要渲染的卡片。如果有，进行卡片的剔除和光栅化操作。
  - 更新Lumen表面缓存的纹理图集。
FDeferredShadingSceneRenderer::RenderLumenSceneLighting
- 渲染Lumen场景的光照效果（主要是直接光照和辐射光照）
- 步骤
  - 检查是否有任何Lumen相关的操作需要执行。如果有，就会执行一系列的操作来渲染Lumen场景的光照效果。
  - 具体来说：增加表面缓存的更新帧索引，然后检查是否有卡片页面。如果有，执行一些清除渲染目标的操作，然后构建卡片更新上下文。
  - 接下来，调用RenderDirectLightingForLumenScene和RenderRadiosityForLumenScene函数来渲染直接光照和辐射光照。
  - 最后，设置LumenSceneData.bFinalLightingAtlasContentsValid为true。
FDeferredShadingSceneRenderer::RenderDiffuseIndirectAndAmbientOcclusion
- 渲染间接漫反射和环境遮挡，将视图的漫反射间接光照渲染为场景颜色。
- 步骤
  - 首先检查是否需要跳过渲染，如果需要跳过，则直接返回。然后，设置渲染参数和纹理，并对每个视图进行循环处理。
  - 在每个视图中，根据视图的不同设置参数，并进行光线追踪的配置。然后，调用名为ApplyDiffuseIndirect的函数根据不同的EStrataTileType参数进行渲染操作。
  - 接下来，检查是否需要应用环境立方体贴图，并调用ApplyAmbientCubemapComposite根据不同的EStrataTileType参数进行渲染操作。
  - 最后，根据bCompositeRegularLumenOnly的值，调用DoneComposite或DonePreLights函数。
也可以查阅源码或参阅：UE5-lumen的光照计算RenderLumenSceneLighting

Mobile

概要

Mobile 上用 Forward Shading 还是 Deferred Shading ，主要判断为 IsMobileDeferredShadingEnabled ，其根据 r.Mobile.ShadingPath 以及平台支持度来决定。

前向渲染（Forward Rendering ）和延迟渲染（ Deferred Rendering ）的异同

前向渲染（Forward Rendering）
- 前向渲染是一种传统的渲染方法。它在渲染每个像素时，会直接计算所有光源对该像素的影响。这种方式对于每个像素，都会计算所有的光源，即使实际上光源对该像素没有影响，这样的计算在光源较多的场景中效率会较低。
- 优点
  - 前向渲染的技术成熟，支持多种材质类型。
  - 比延迟渲染在处理透明物体和反射时更有优势。
- 缺点
  - 光源数量增加，计算量会大幅增加，对性能有较大影响。
  - 对于大量像素和复杂光照的场景，效率较低。
- 适用场合
  - 适用于光源较少，需要处理透明物体和复杂反射的场景，或者对性能要求较高的场景（如VR）。
- 限制
  - 主要的限制是性能，尤其是在光源多的场景中，前向渲染的性能可能会迅速下降。
延迟渲染（Deferred Rendering）
- 延迟渲染首先会创建一个叫做G-Buffer的数据结构，其中包含了场景的几何信息和材质属性，然后在一个后处理步骤中对每个光源进行渲染。这样做的好处是，只有那些真正受光源影响的像素才会进行光照计算，从而提高了效率。
- 延迟着色将渲染流程分为两个处理阶段：
- 几何体处理阶段：处理基础颜色（BaseColor）、金属感（Metallic）和粗糙度（Roughness）参数，并将参数存储在通常称为 Gbuffer 的临时缓冲区。
- 光照处理阶段：从GBuffer读取材质属性，为其计算光照，然后将着色像素写入帧缓冲区。
同时，正向着色会在绘制时间计算材质与光影的互动。这意味着，材质必须包括光影代码以及所有其他参数。延迟着色可以忽略此信息，并使用更简单的着色器和需要编译时间更少的材质。
因为延迟着色不需要绑定阴影和反射纹理，对于每次绘制调用，所需的图形状态管理也更少，这样可提升CPU性能。这意味着，渲染硬件接口（Render Hardware Interface，简称RHI）线程工作减少，进而释放大核心用于其他线程，减少可用线程间的冲突。
- 优点
  - 对大型场景和大量光源的渲染效率高。
  - 减少了对每个像素和每个光源的重复计算。
- 缺点
  - G-Buffer需要大量的内存和带宽。
  - 对透明物体和复杂反射渲染的支持不如前向渲染。
  - 延迟渲染不易与某些后处理效果（如SSAO，屏幕空间环境光遮蔽）结合。
- 适用场合
  - 对于光源较多，场景复杂度较高的场景，延迟渲染可以提供更好的性能。但如果场景中包含大量的透明物体或需要复杂的反射处理，可能需要结合使用前向渲染。
- 限制
  - 主要的限制是对透明物体和某些后处理效果的支持不足，同时也需要更多的内存和带宽来存储和处理G-Buffer。对GPU的并行处理能力也有要求。
  - 延迟渲染需要支持一些特定的硬件功能，如多渲染目标（MRT）、蒙版缓存（Stencil Buffer）等。因此，不是所有的GPU都能完全支持延迟渲染。在一些低端设备中，可能会出现不支持延迟渲染的情况。

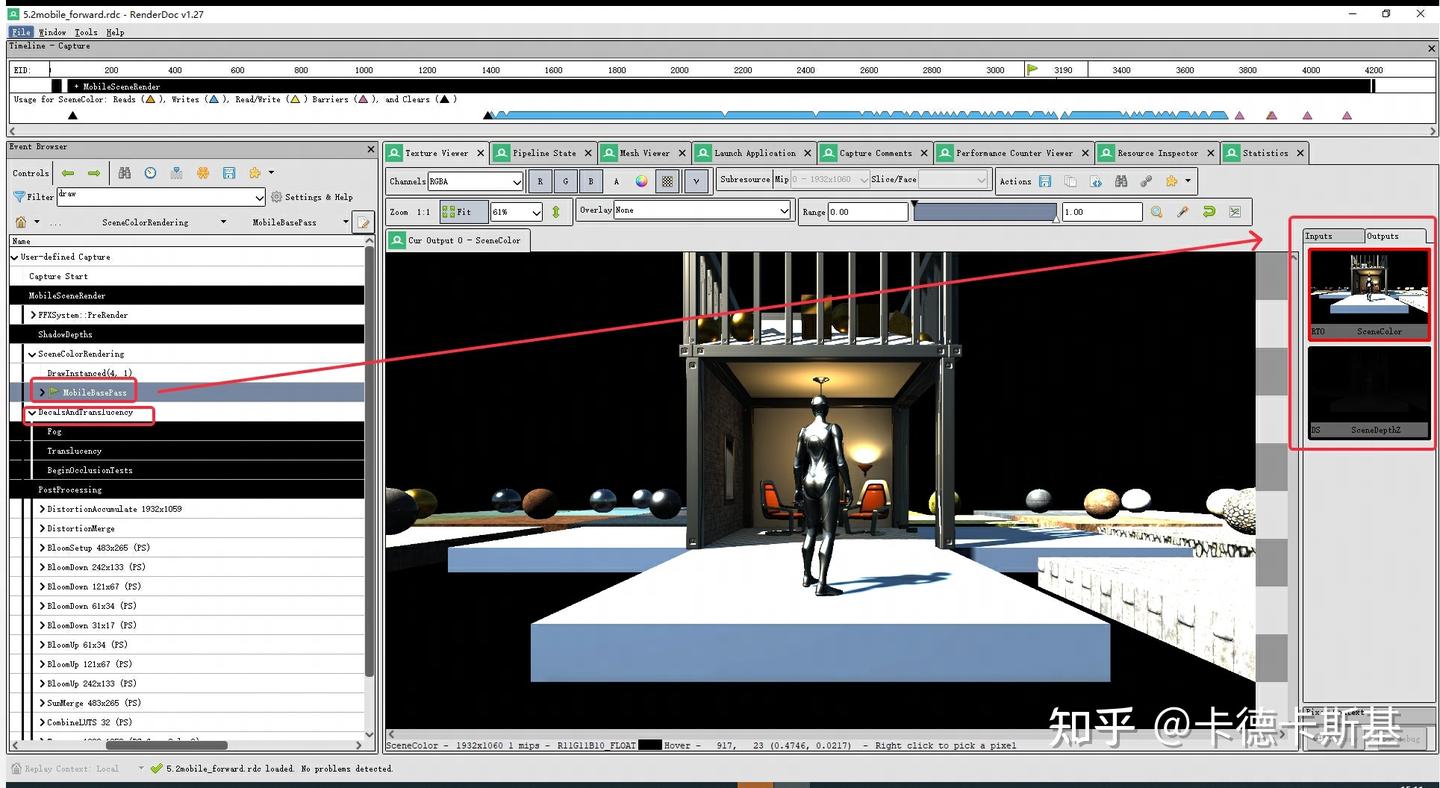

Forward Shading

ProfileGPU


RenderDoc

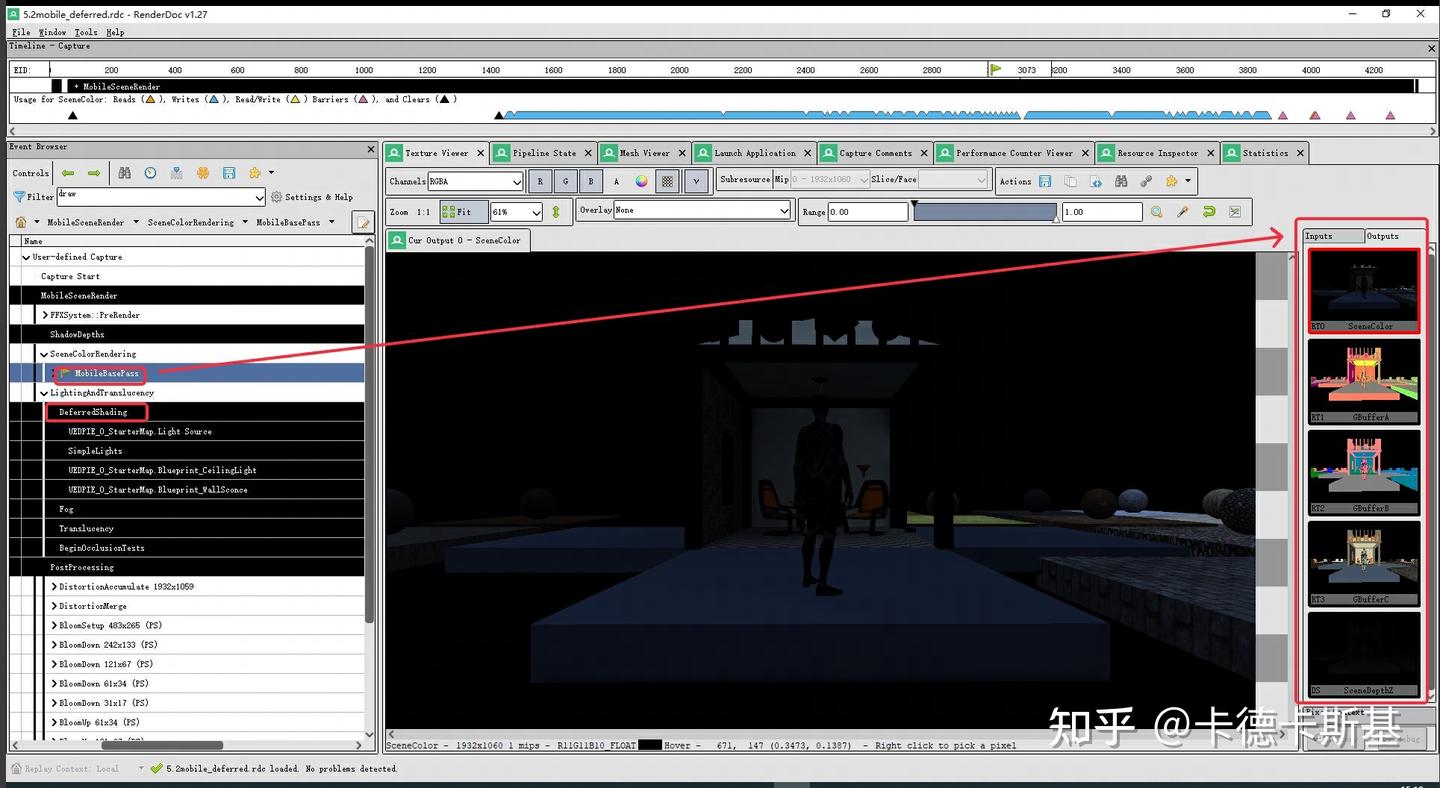

Deferred Shading

ProfileGPU


RenderDoc


备注

Mobile 管线修改
- 配置文件
  - DefaultEngine.ini
- 配置项
  - [/Script/Engine.RendererSettings]
- 修改项
- 管线切换为前向或延迟
  - r.Mobile.ShadingPath=1
    - 0: Forward shading (default)
    - 1: Deferred shading

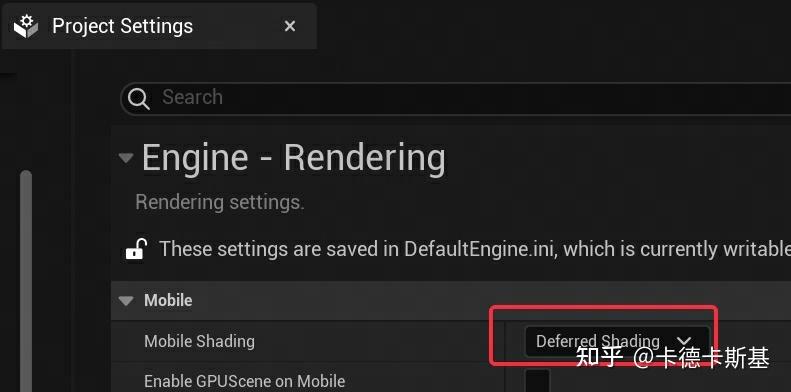

- UE5在编辑器中修改设置


概要

最大的不同在于，PC 上默认用的延迟渲染（Deferred Shading）而 Mobile 上默认用的前向渲染（ Forward Shading ），且 Mobile 也支持切换为 Deferred Shading 。
PC 上 scene 渲染的入口为 FDeferredShadingSceneRenderer::Render ，而 Mobile 的则为 FMobileSceneRenderer::Render。
