通信原理板块——最小频移键控（MSK）和高斯最小频移键控（GMSK）

微信公众号上线，搜索公众号小灰灰的FPGA,关注可获取相关源码，定期更新有关FPGA的项目以及开源项目源码，包括但不限于各类检测芯片驱动、低速接口驱动、高速接口驱动、数据信号处理、图像处理以及AXI总线等

1、MSK的基本概念
(1)MSK信号
MSK信号是一种包络恒定、相位连续、带宽最小并且严格正交的2FSK

(2)MSK信号表达式
MSK信号的第k个码元

ω=2π·fc，为载波角频率
ak=±1，对应输入码元为“1”和“0”
TB，码元宽度
ψk，第k个码元的初始相位，在一个码元宽度中是不变的
(3)MSK信号的频率间隔
当输入码元为“1”时，ak=+1,码元频率f1=fc+1/(4·TB)
当输入码元为“0”时，ak=-1,码元频率f2=fc-1/(4·TB)
MSK信号的频率间隔△f=f1-f2=1/(2·TB)
(4)MSK信号的相位连续性
波形相位连续的条件是前一码元末尾的相位等于后一码元开始时的相位

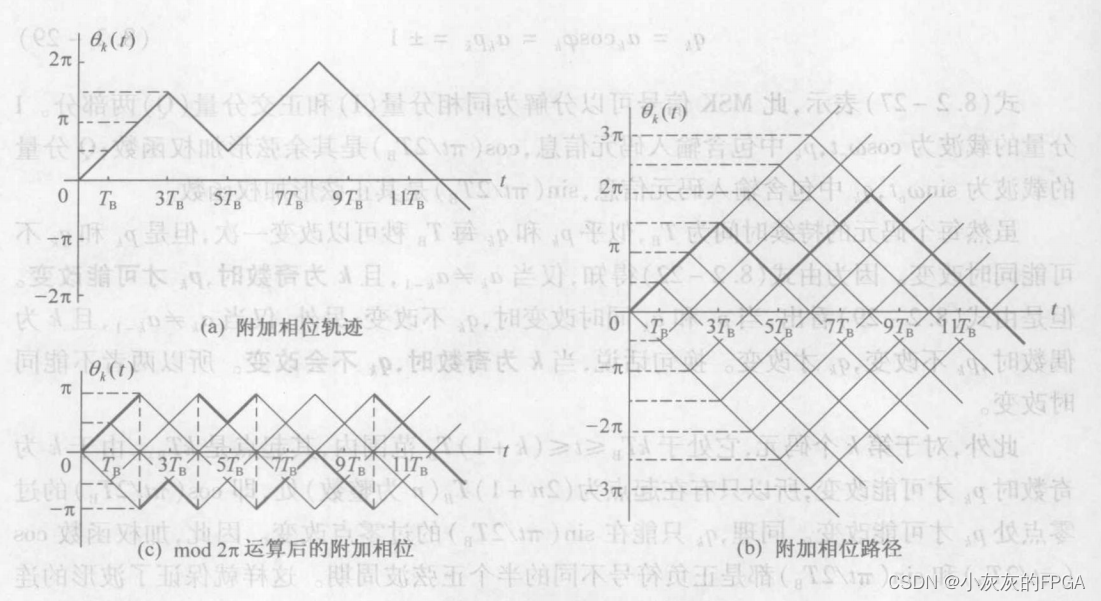

①MSK信号的相位路径

θk(t)称作第k个码元的附近相位，是斜率为(ak·π)/(2·TB),截距为ψk的直线
每经过一个码元的持续时间，MSK的码元的附加相位就改变±π/2
若ak=+1,则第k个码元的附加相位增加π/2
若ak=-1,则第k个码元的附加相位减小π/2

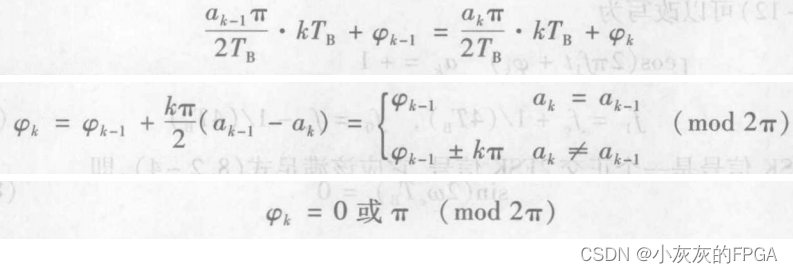

②MSK信号的初始相位ψk

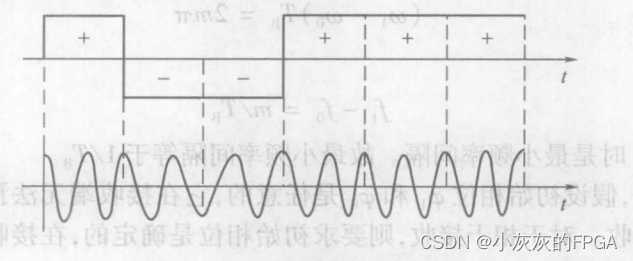

一个MSK信号相位连续性的例子
MSK信号的数据序列：ak=+1,+1,+1,-1,-1,+1,+1,+1,-1,-1,-1,-1,-1

2、MSK信号的产生和解调
(1)MSK信号的产生

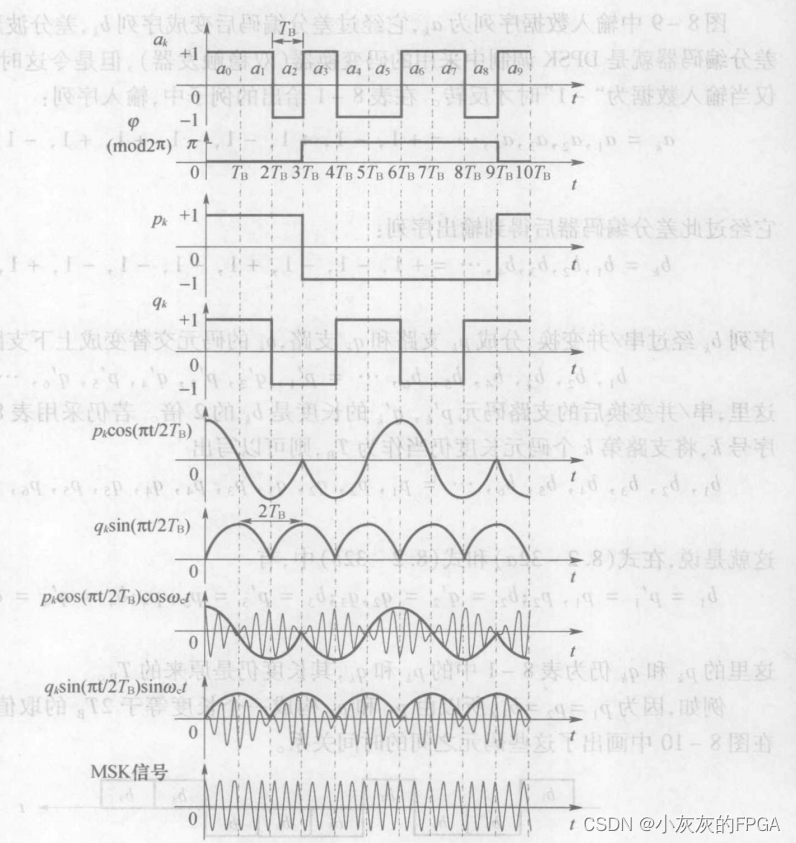

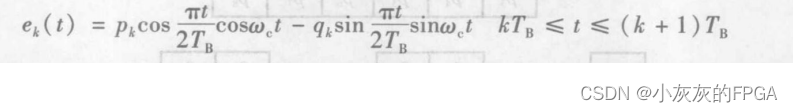

MSK信号用两个正交分量表示

pk·cos((π·t)/(2·TB))·cos(ωc·t)称作同相分量(I)，其载波为cos(ωc·t)
qk·sin((π·t)/(2·TB))·sin(ωc·t)称作正交分量(Q)，其载波为sin(ωc·t)

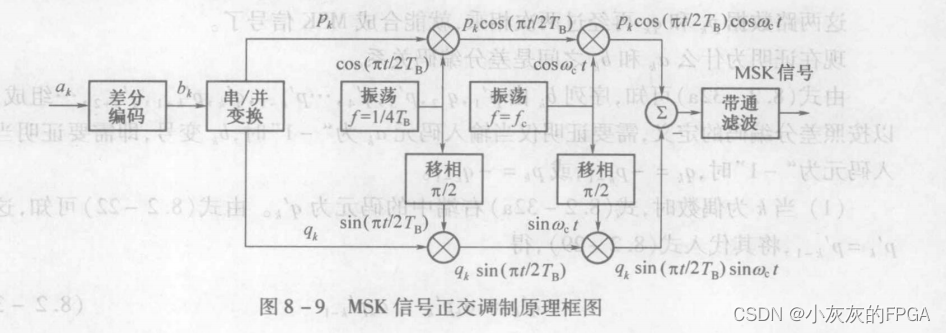

MSK信号正交调制原理框图

(2)MSK信号的解调方法

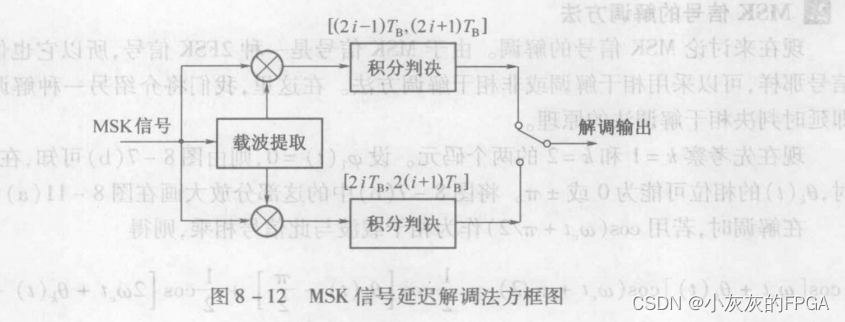

延时判决相干解调法

(3)MSK的功率谱

fc为信号载频；TB为码元持续时间

(4)MSK的误码率
采用延时判决相干解调法时，MSK信号的误比特率性能和2PSK、QPSK和OQPSK等性能一样
采用相干解调法时，其性能比2PSK信号的性能差3dB
2、高斯最小频移键控(GMSK)
在进行MSK调制前，将矩阵信号脉冲先通过一个高斯型的低通滤波器，这样的体制称为高斯最小频移键控(GMSK)
高斯型低通滤波器的频率特性H(f)和冲激响应h(t)

GMSK体制的缺点是有码间串扰(ISI),BTB值越小，码间串扰越大
