无线通信 | 无线通信的基本概念：双工方式、调制方式、分集、MIMO

微信公众号上线，搜索公众号小灰灰的FPGA,关注可获取相关源码，定期更新有关FPGA的项目以及开源项目源码，包括但不限于各类检测芯片驱动、低速接口驱动、高速接口驱动、数据信号处理、图像处理以及AXI总线等

本节目录

一、双工方式
1、双工和双工方式的概念
2、双工方式
二、调制方式
1、什么是调制方式？
2、为什么要进行调制？
三、分集
1、什么是分集？
2、为什么要进行分集接收？
四、MIMO
五、大规模MIMO(Massive MIMO)

本节内容
一、双工方式
1、双工和双工方式的概念
双工，是指通信双方之间可以双向通信，每一方都可以发送信息，也可以接收信息。双工方式是指通信双方如何进行发送和接收信息的形式。

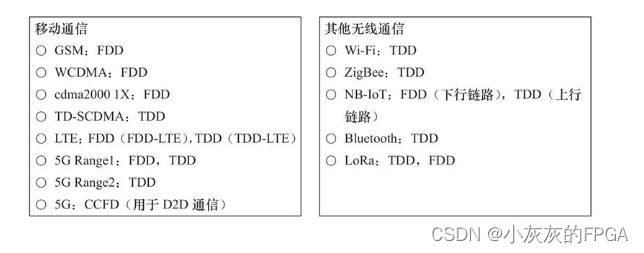

2、双工方式

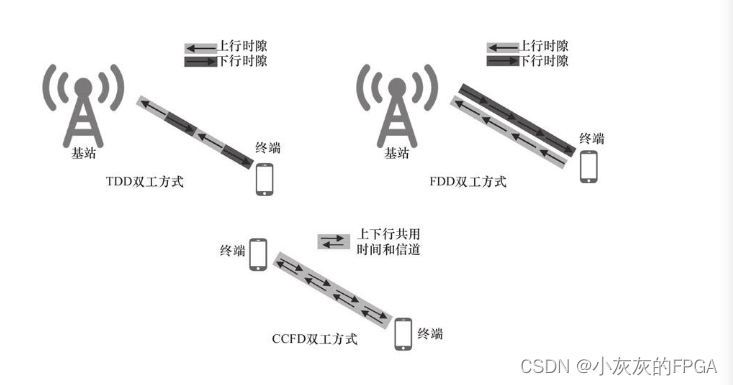

TDD（Time Division Duplex），时分双工，通过不同的时间（时隙）进行发送或接收，而发送和接收的时间不同，每个时间点上要么是发送，要么是接收。
FDD（Frequency Division Duplex），频分双工，通过不同的频率（信道）进行发送或接收，发送和接收的频率不同。
CCFD（Co-time Co-frequency Full Duplex），同时同频全双工。随着5G移动通信的发展，除了分别采用 FDD 和 TDD 双工方式外，为了提高频率利用率和频率配置的灵活性，又演变出新的双工方式，针对D2D通信采用 CCFD 双工方式，就是采用相同时间、相同频率进行发射和接收的全双工通信。

二、调制方式
1、什么是调制方式？
调制方式，就是将信源信息（要传输的信息）加载到载波波形上，通过改变载波的某些特性来代表这些信息。
传统模拟信号有三种最基本的调制方式：改变幅度的叫调幅（AM），改变频率的叫调频（FM），改变相位的叫相位调制或调相（PM）。

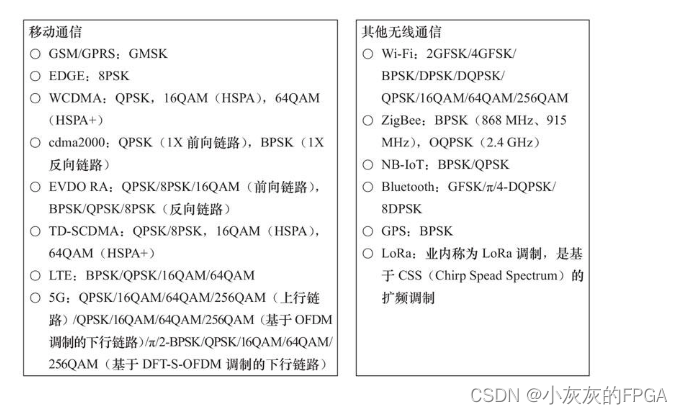

数字信号的调制方式中，也有三种最基本的调制方式，分别为移幅键控（ASK）、移频键控（FSK）和移相键控（PSK）。比如，GSM采用移频键控调制方式中的高斯最小频移键控（Gaussian Filtered Minimum Shift Keying，GMSK），Wi-Fi和3G都采用移相键控调制方式中的正交相移键控（Quadrature Phase Shift Keying，QPSK）。
2、为什么要进行调制？
一是有效地利用频率。传输的原始信息都属于低频信号，拥挤在一定的频率范围内，如果不经调制直接发出去，就会导致信号相互干扰，造成低频信号范围内只能存在一定数量的无线传输，严重降低了频率资源的利用效率。把这些低频信号调制到高频载波上，就避免了在低频段的干扰和拥挤。
二是更适合信道传输。未经调制的信号一般是基带信号，并不适合无线通信的传输环境。由于无线传输环境恶劣（干扰）、复杂多变（衰落和多径传输），未经调制的基带信号不能适应这种环境，而调制后的信号能够适应这种环境下的传输。
三是承载更多的传输信息。现在的无线通信几乎都是数字通信，基带模拟信号通常要进行模拟到数字的转换，即A/D转换，而转换后的数字信号必须调制到模拟载波上才能高效传输。为了在同一载波上传输更多的信息，就需要更高级的调制技术，于是就发展出各种类型的调制方式。

三、分集
1、什么是分集？
发射端将同一消息的一个或多个信号发送出去，而在接收端将该消息的两个或多个受扰的不同信号（或称复制品），利用选择或合并电路恢复所发送的消息，以获得比任何单个信号所得到的消息质量更好的技术，称为分集。

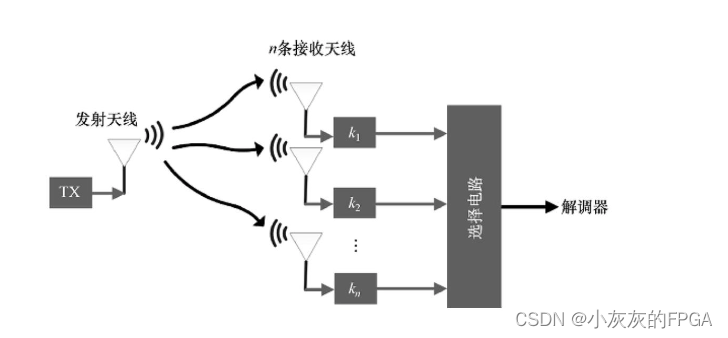

在接收通路的分集，分集接收指分别接收多个相互独立的衰落信号（携带相同信息），进行一定算法的合并，从而实现更好的信号接收。
2、为什么要进行分集接收？
分集接收是为了抵抗传输过程中的衰落，可以提高传输的效率，并不能直接提高传输速率。无线通信的环境复杂，距离较远，在传输路径上有各种障碍物（如山丘、高楼大厦等），到达无线终端设备的信号路径通常不是单一的，而是有多条路径，且每条路径上的衰落是相互独立的，通过把这些不同路径的信号合并接收，就能更好地抵抗衰落所造成的信号损失。

四、MIMO
MIMO（Multi Input Multi Output）即多输入多输出，通过采用空间复用技术，在几条链路中传输不同的数据码流，成倍地提高数据吞吐量（速率）。

MIMO应用的目的是提高无线通信的吞吐量（传输速率）。采用不同的链路（天线）分别发送不同的信息（分集所传输的是相同信息，因此无法提高吞吐量），可以成倍地提高速率。而5G技术采用 MIMO 不仅是为了提高吞吐量，更重要的是为了实现波束赋形（Beamforming），最终解决毫米波的传输。
五、大规模MIMO(Massive MIMO)
Massive MIMO，指在无线通信的一侧（例如基站侧）采用了大量（100个以上）可单独控制的天线单元的系统。
5G要求速率和系统容量都高于4G的1000倍以上，为实现这些目标，必须开拓更高的频段，因此5G使用了毫米波频段。毫米波的波长很短，毫米波信号具有易衰减性和高指向性。
易衰减性导致信号的强度和覆盖显著受到影响，无线信号的功率不能随意增加，而毫米波的波长非常短，决定了天线体积很小，刚好可以采用多个天线组成天线阵列，通过MIMO的方式提高发射增益，有效解决信号衰减问题。
毫米波高指向性导致信号传输时,主要通过反射和散射来传播。毫米波波长很短，决定了波束非常窄，导致覆盖面积很小，借助大规模天线发射多个波束，再配合波束赋形调节这些波束，可以有效改善覆盖问题。
