Cascade和Cascode在电路中含义的区别

于 2024-06-13 15:36:54 发布
阅读量2.1k 收藏 4
点赞数 6
分类专栏： 电路笔记 集成电路 文章标签： 其他
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_54689021/article/details/139655894
版权

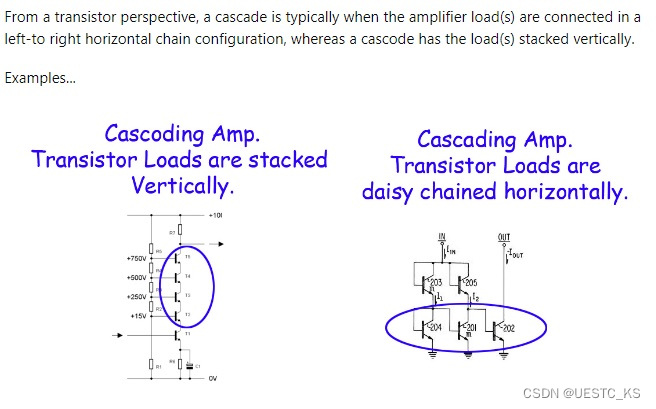

两个电路cascade 是指第一个的输出接到第二个的输入. 在cascode 结构中, 第一个电路是common source amplifier, 第二个电路是common gate amplifier. (以FET 为例)
