【总结】常见运放的设计

基准

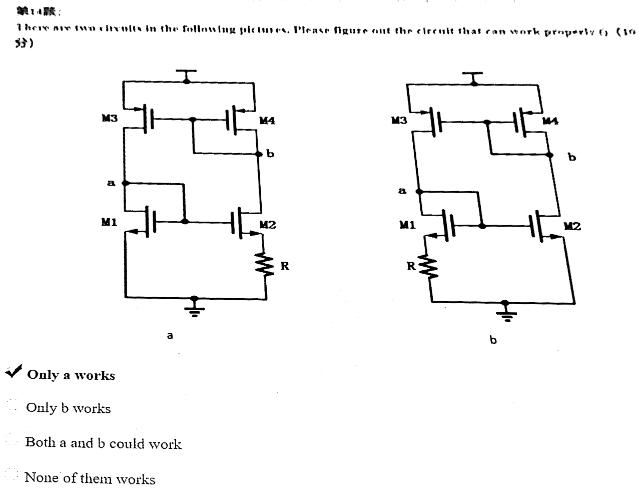

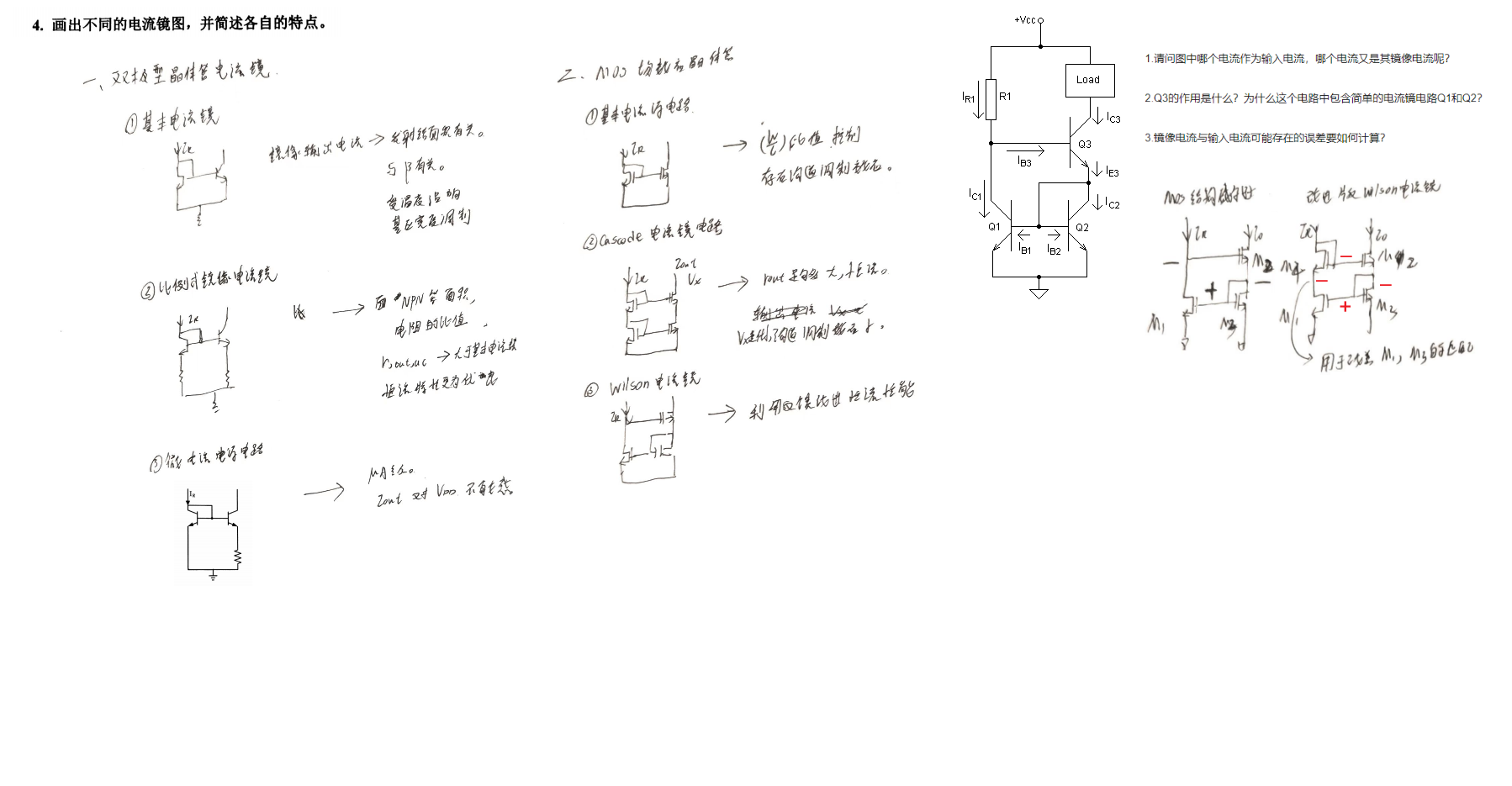

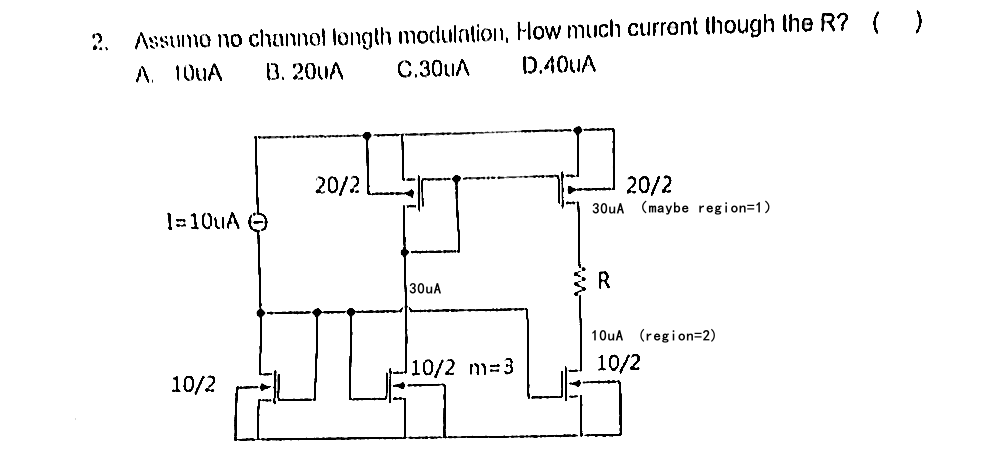

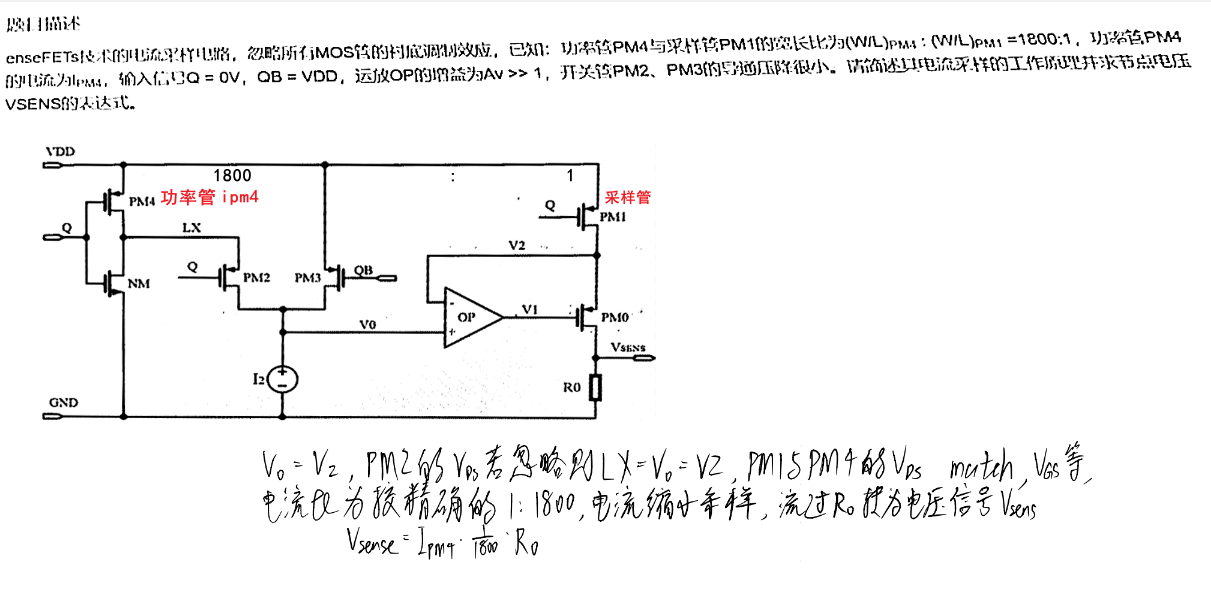

电流镜

参考：关于威尔逊电流镜分析的回顾(电流增益和输入阻抗)

差动放大器

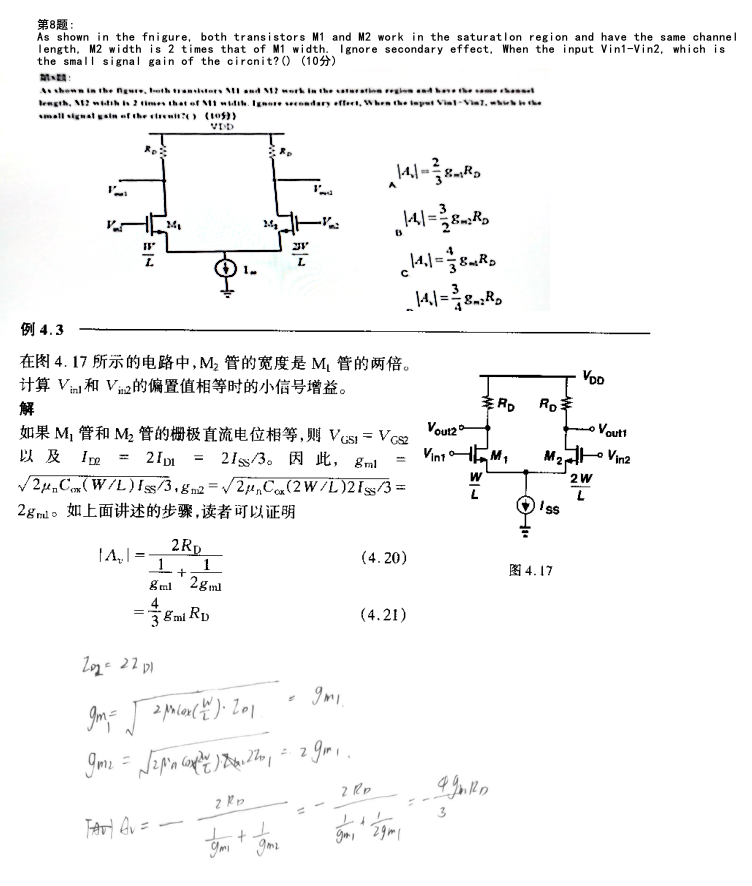

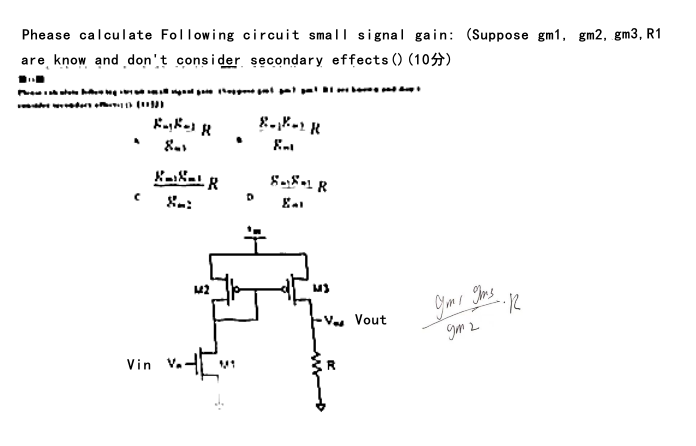

增益

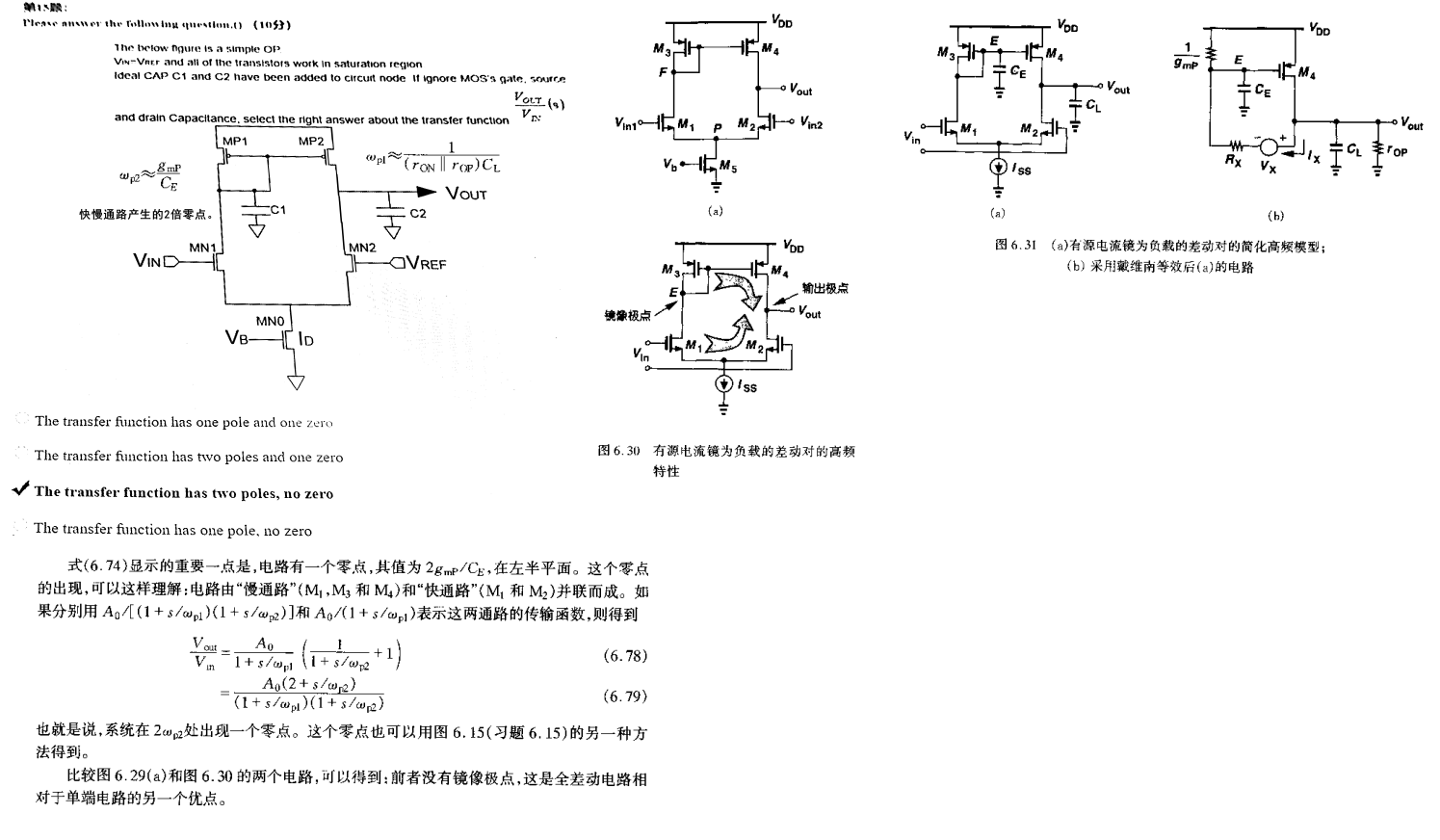

OTA有源电流镜

折叠式共源共栅放大器

Folded Cascode Opamp(FCO)
下面将简单分析 FCO 的工作原理及性能参数。该放大器是一级放大器，其设计思路是将输入电压转换为输入电流，然后将它作为共栅极的输入，并且通过电流镜将双端输入转换为单端输出。采用 FCO 相比于Telescopic Cascode Opamp 和其他运放，有两大显著的优点：
一可以提高共模输入电压范围，即 ICMR(Input Common Mode Range)；
二可以增大输出电压的摆幅。

[1]一种高效率同步整流升压DC-DC变换器设计研究_唐圣兰

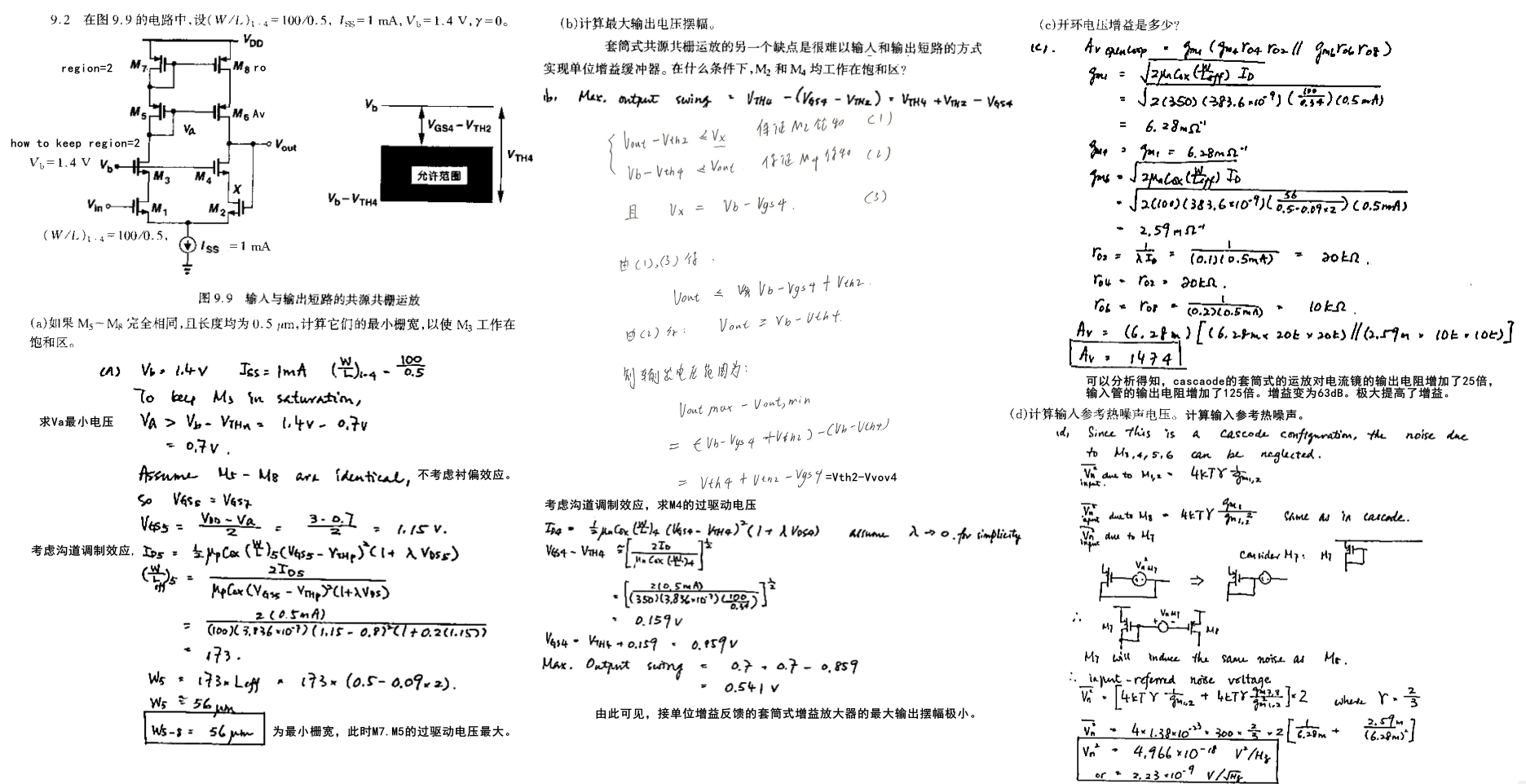

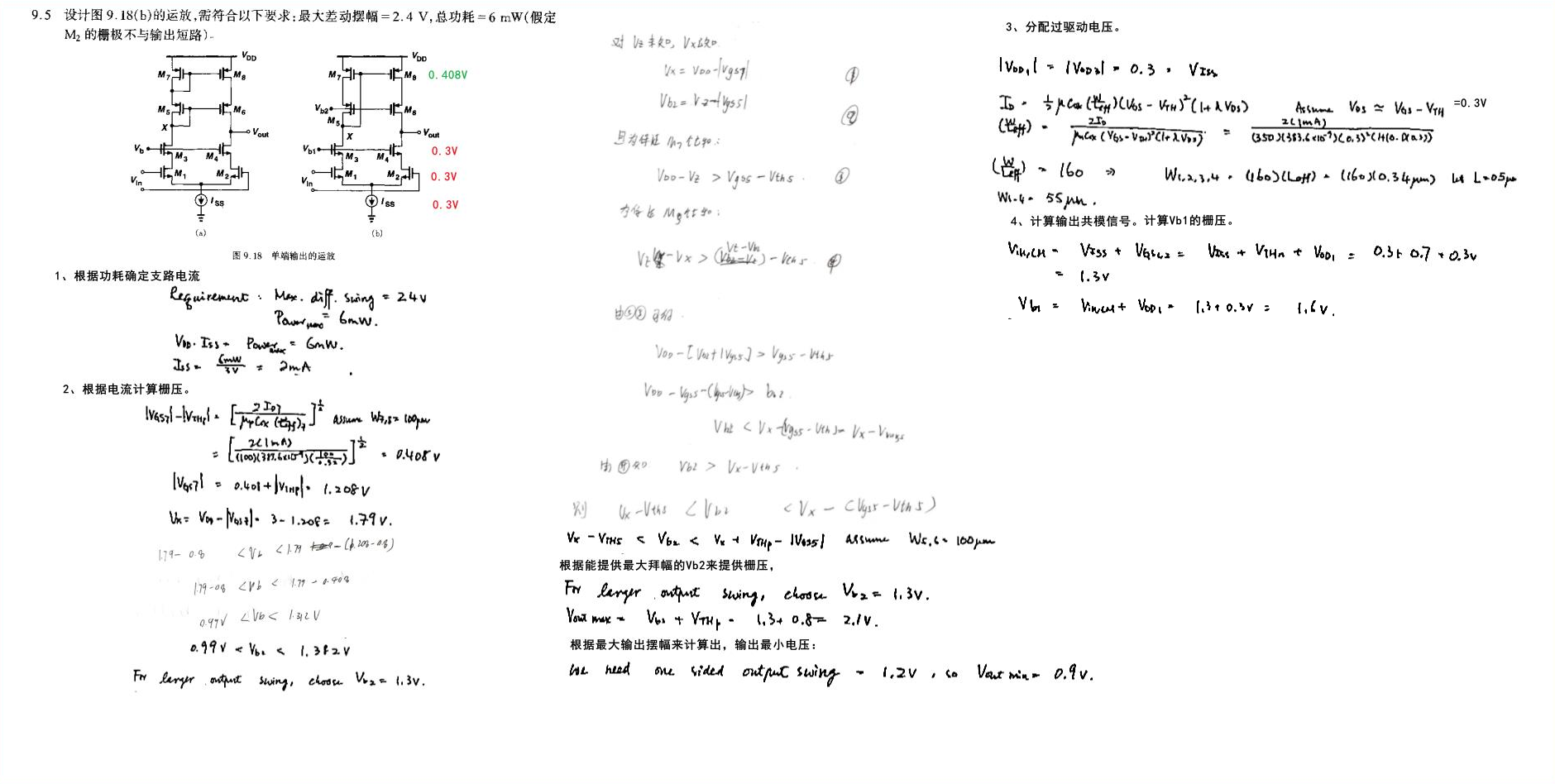

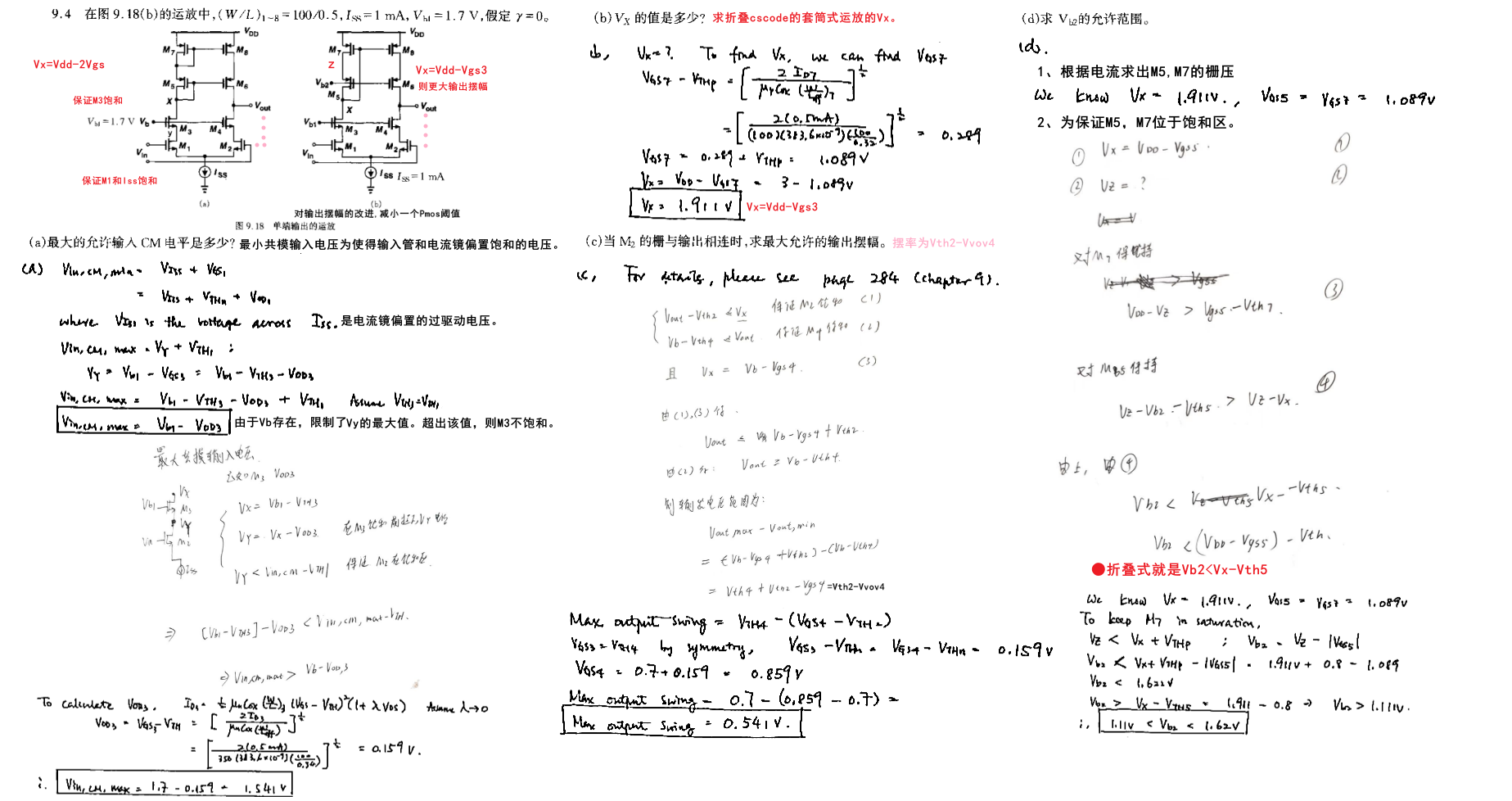

套筒式运放

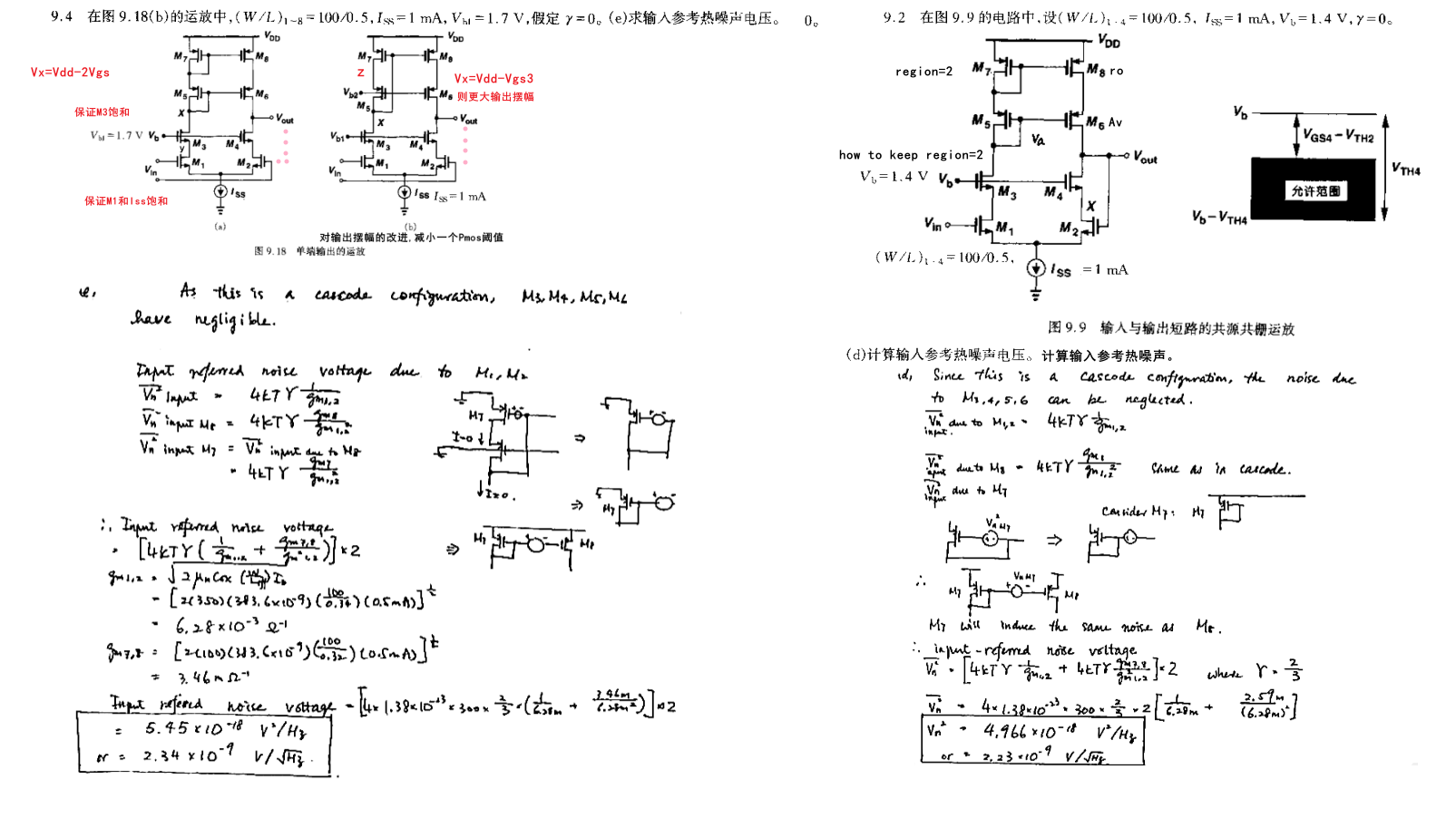

注：套筒式输入参考热噪声，忽略了cascode的放大结构的热噪声。

折叠Cascode的运放。

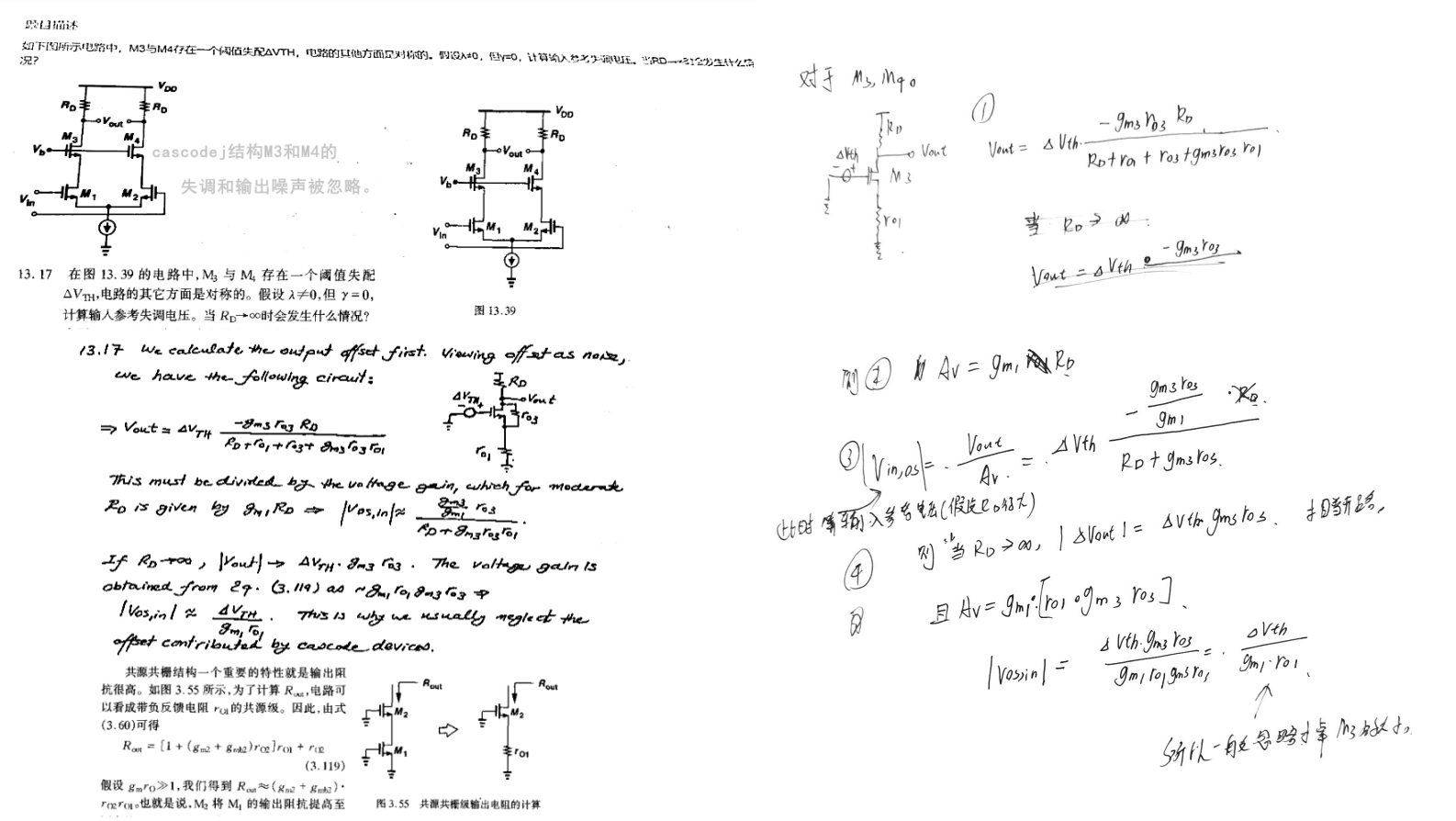

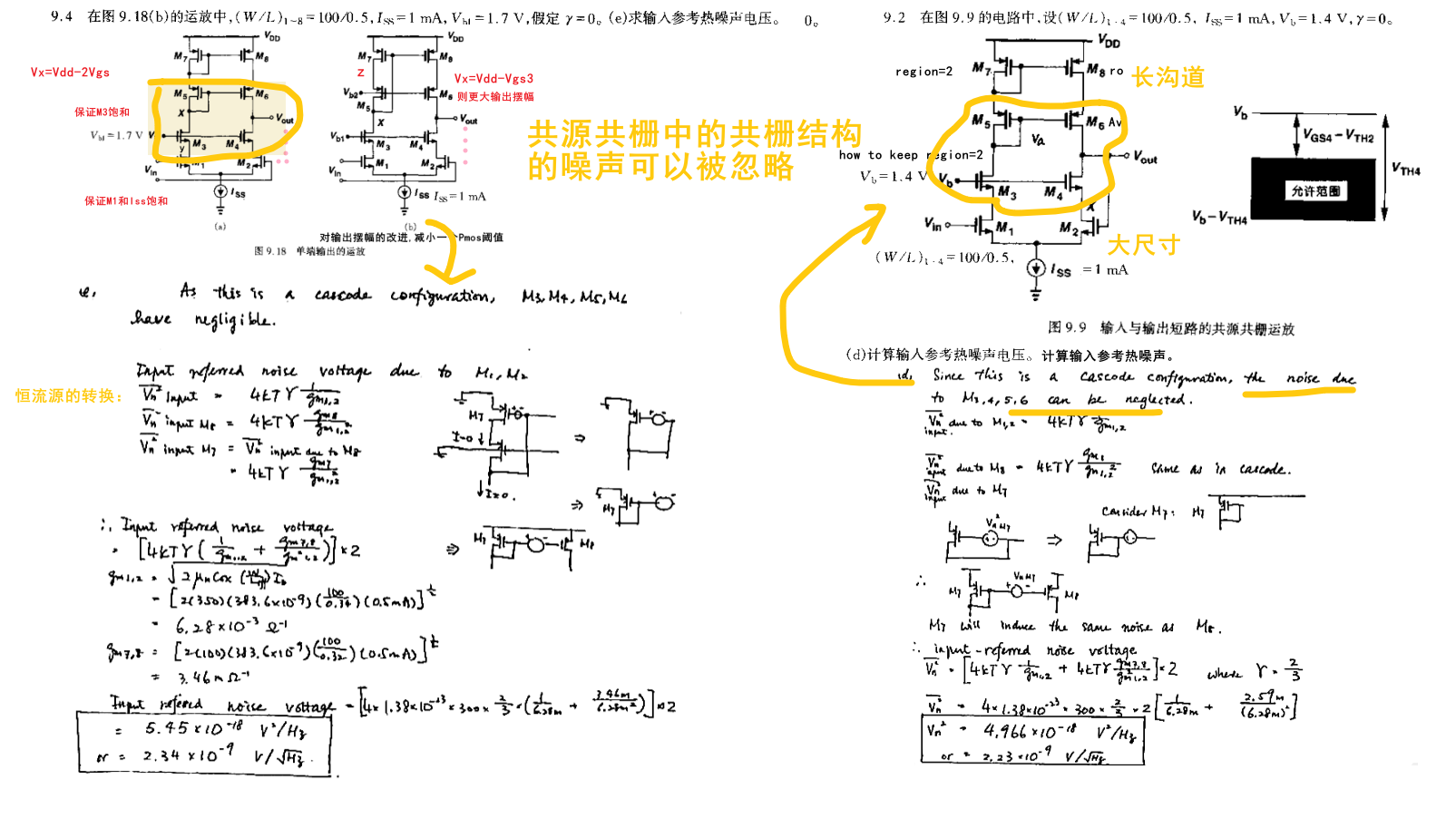

为什么cascode结构可以省略中间管的噪声？

噪声

输入管：大尺寸W/L，噪声小。W大。【输入管尺寸越大越好】
恒流源：小尺寸W/L,L大，跨导小，输入噪声小。【恒流源设计较长沟道L越好。】

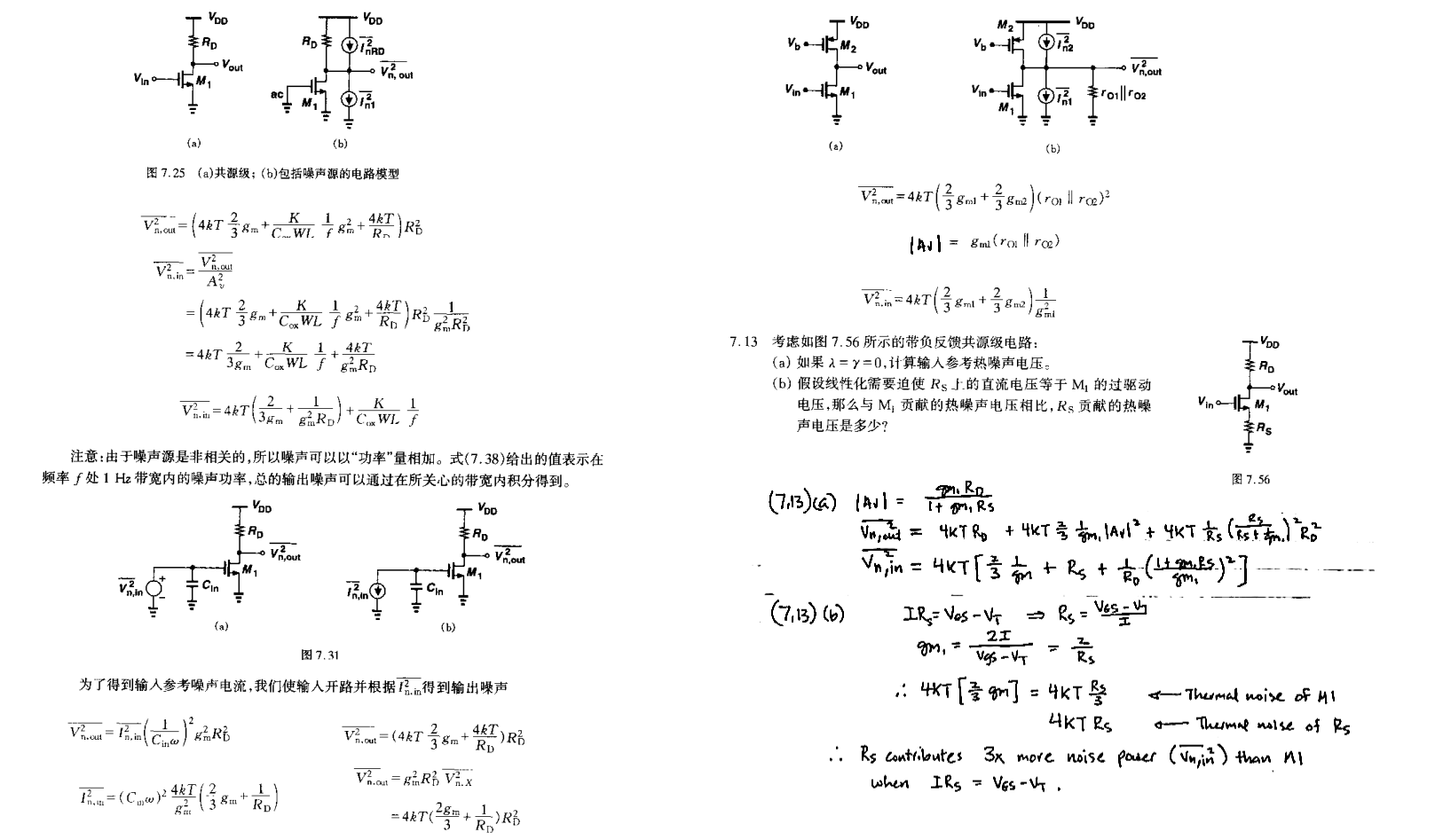

噪声计算的原理：

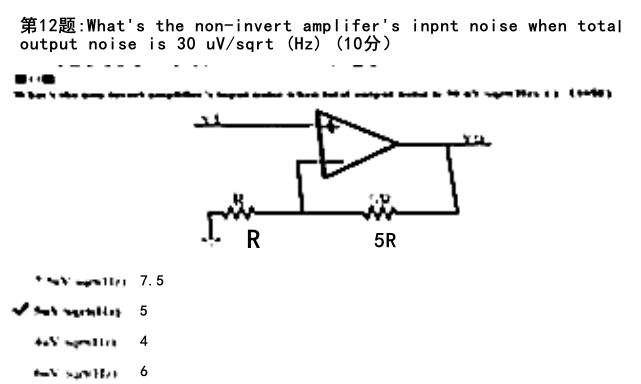

注，当输出噪声单位为uV/sqrt，只需要除以Av。

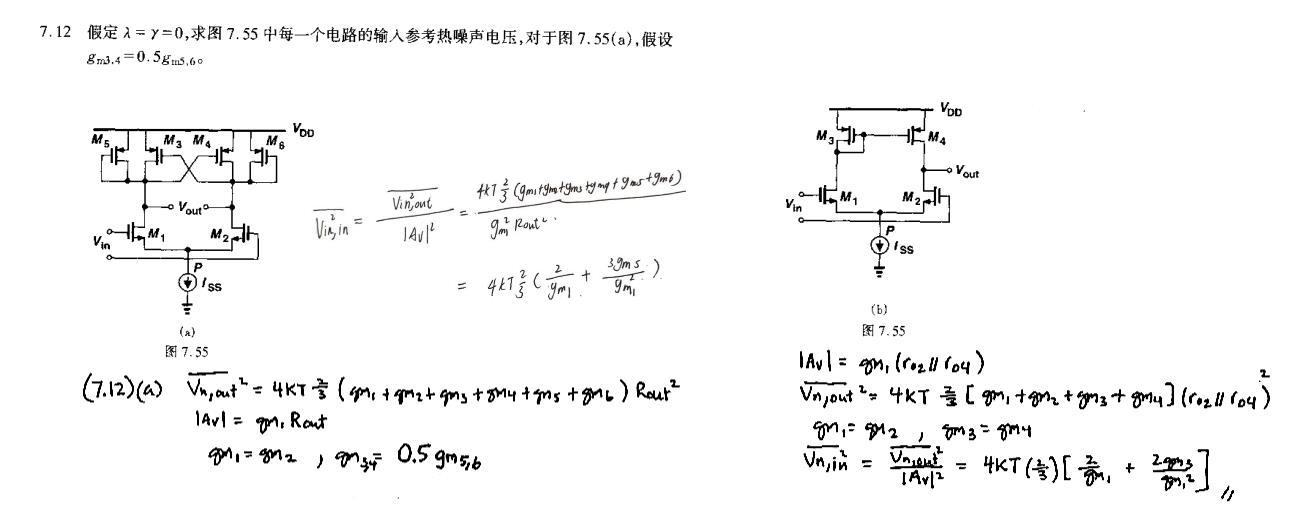

1、差分运放输入参考热噪声。

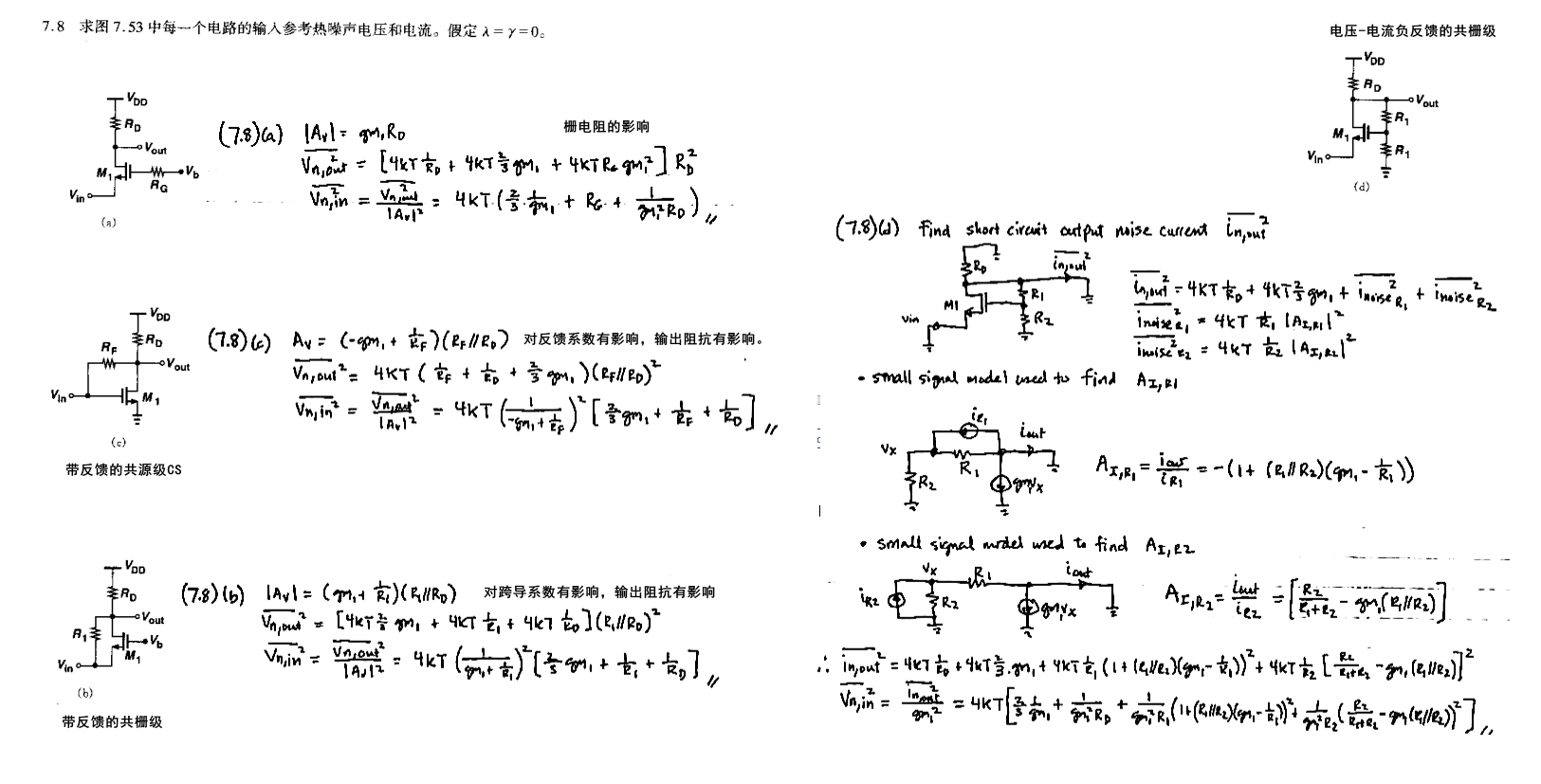

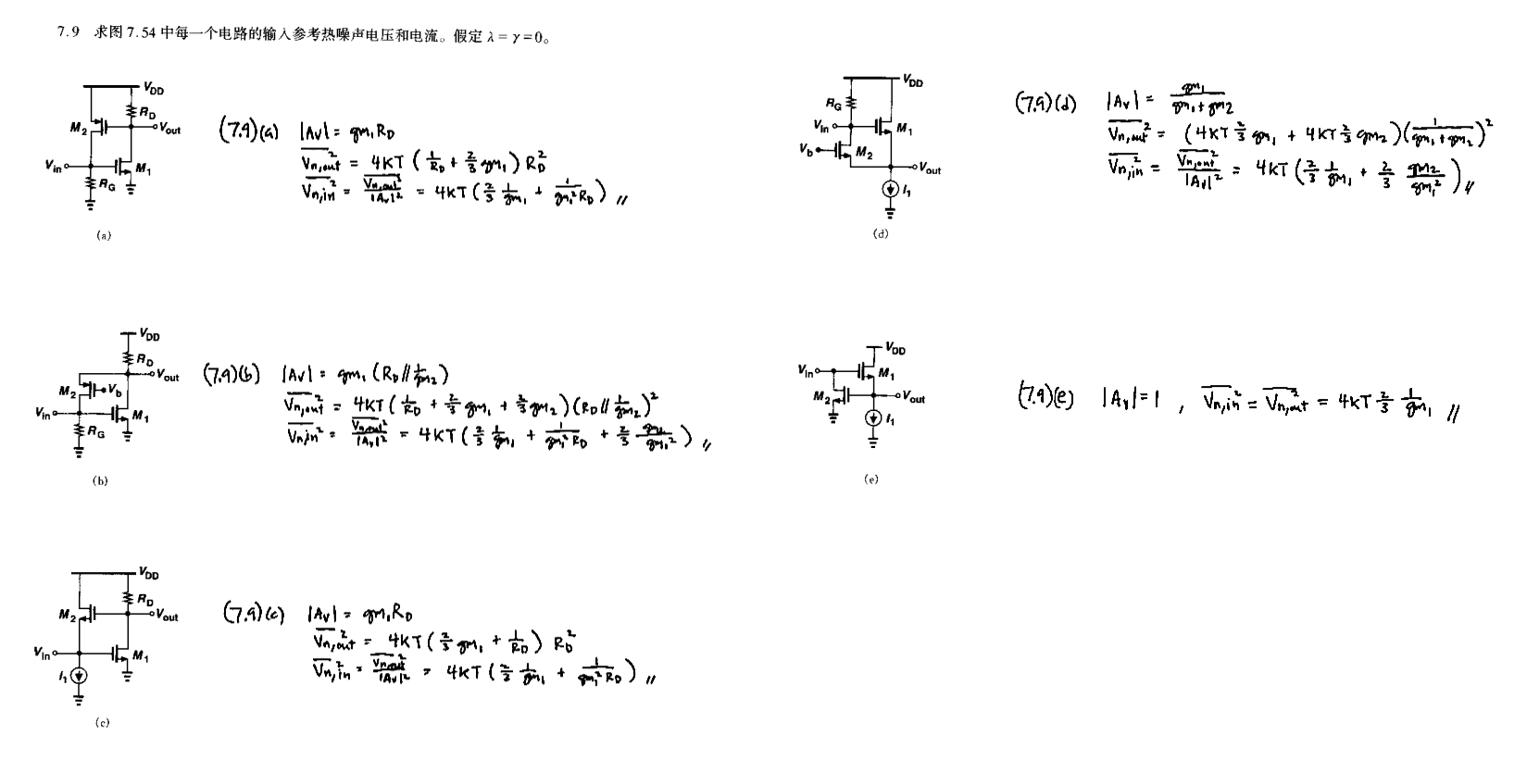

2、单级运放噪声


①共源级CS（输入管，大尺寸小噪声。）

②共栅级（传递噪声时对电流无影响）

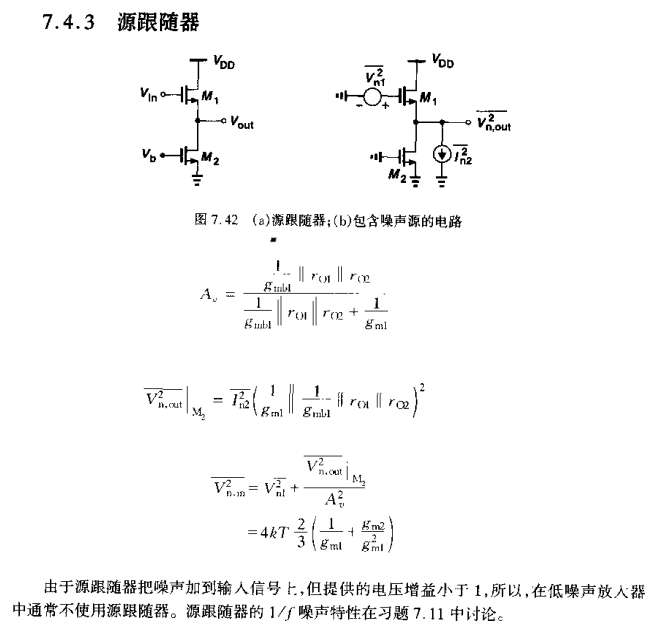

③共漏，源级跟随器（高噪声）

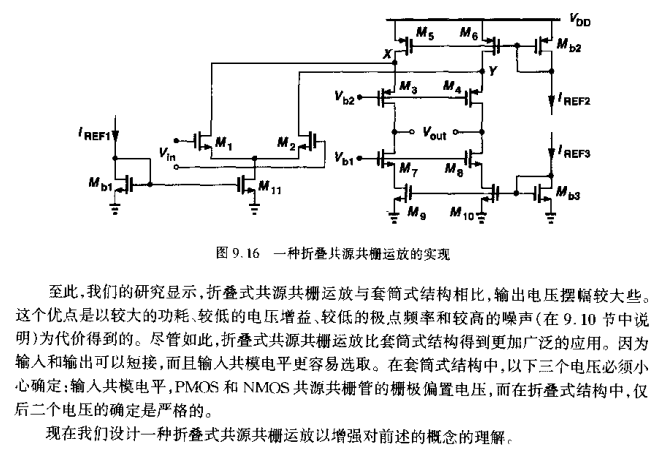

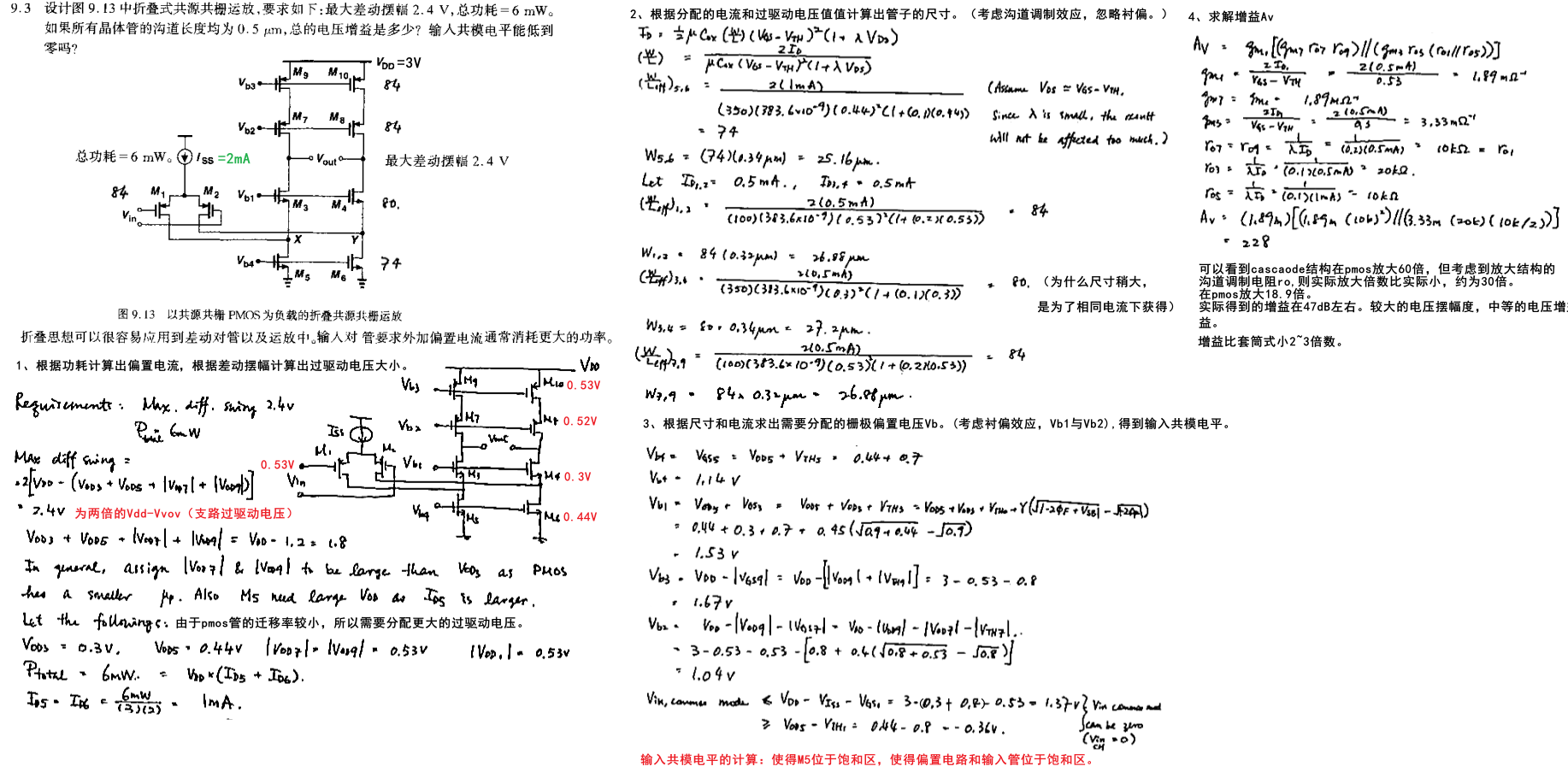

折叠式运放

折叠式克服了套筒式较小的输出摆幅不能使得输入与输出短路的缺点。

失调

套筒式差分对的输入参考失调电压。

反馈

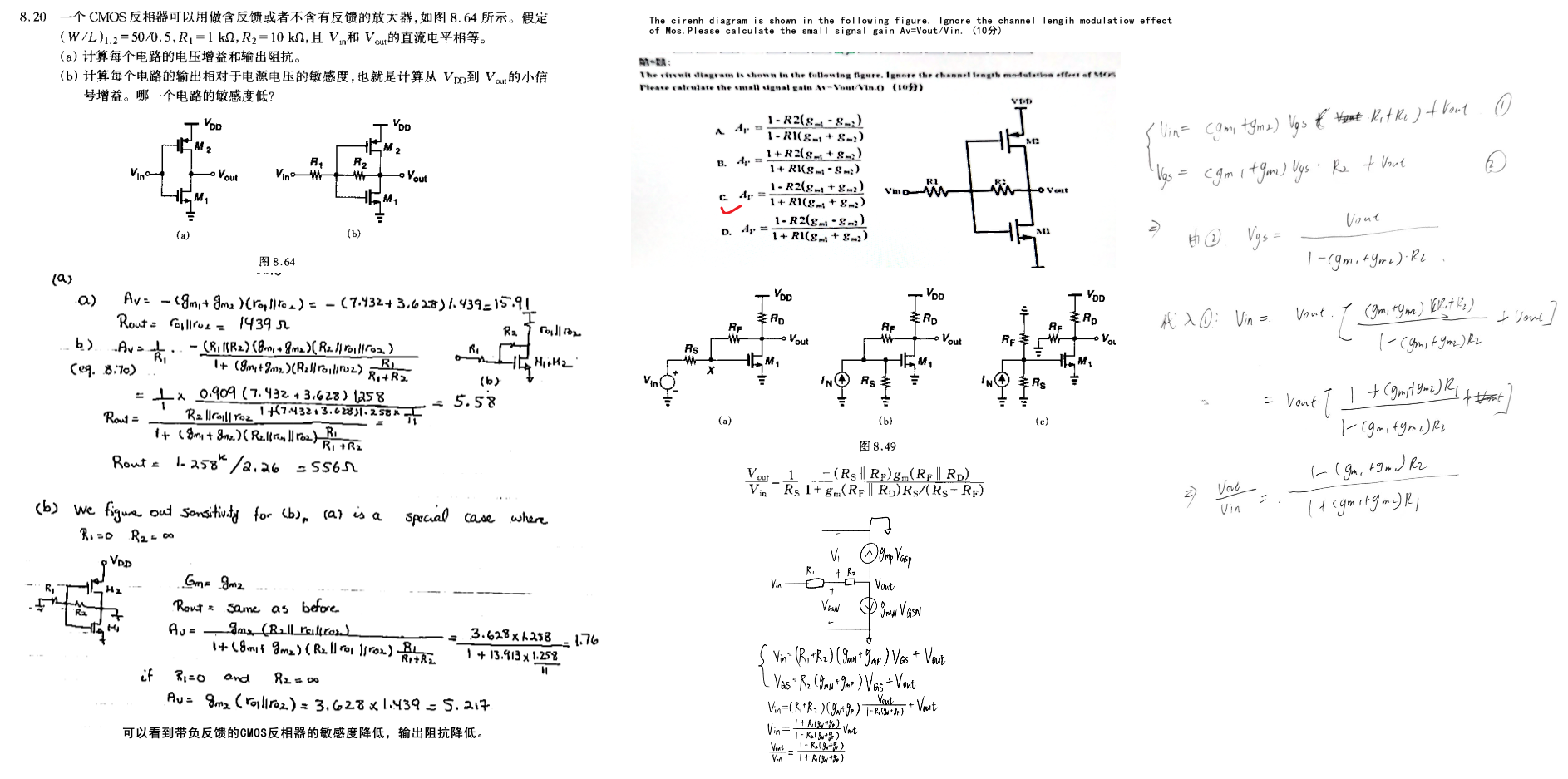

反相器

一个CMOS反相器可以用做含反馈或者不含有反馈的放大器。

单级运放

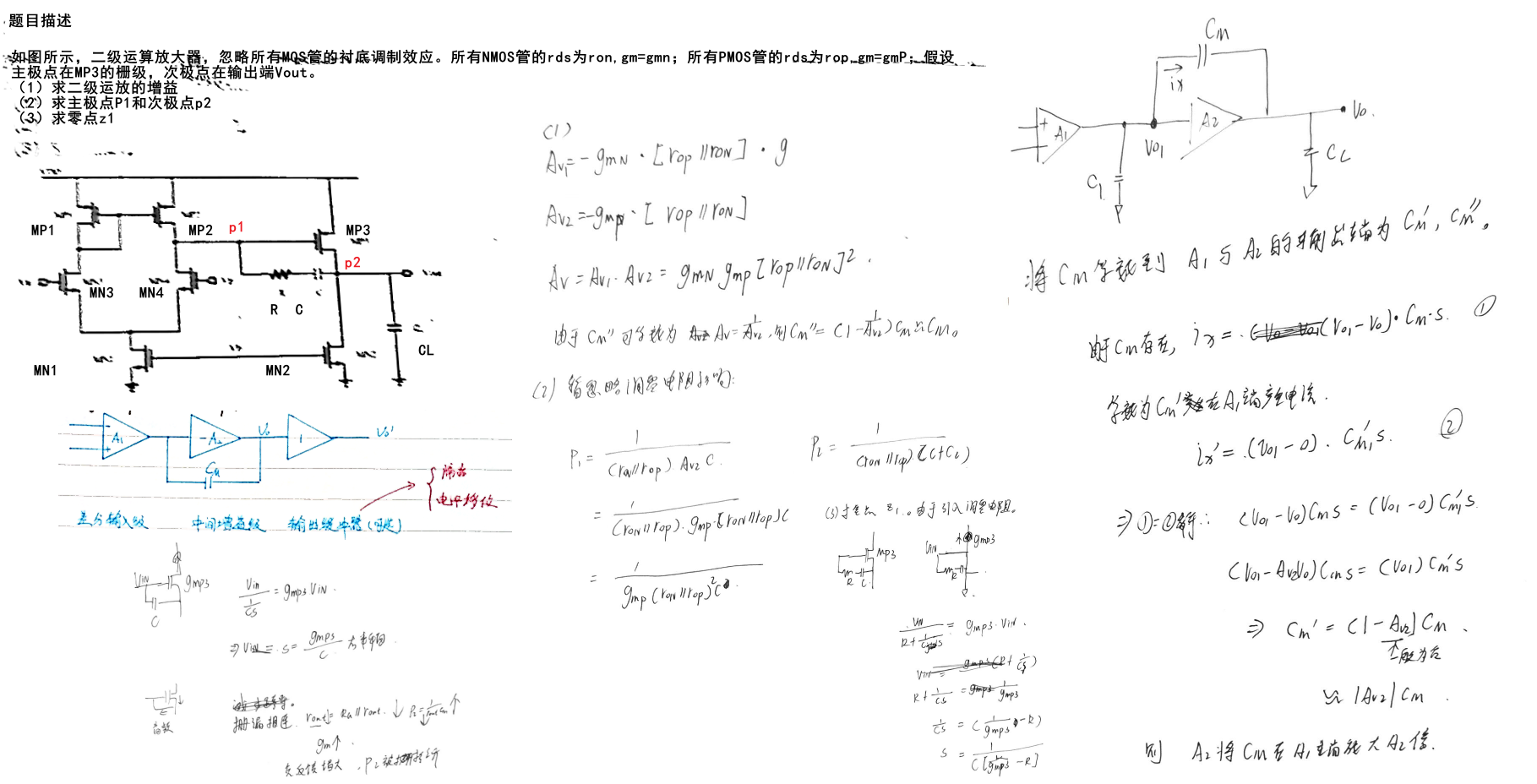

二级运放

数字电路

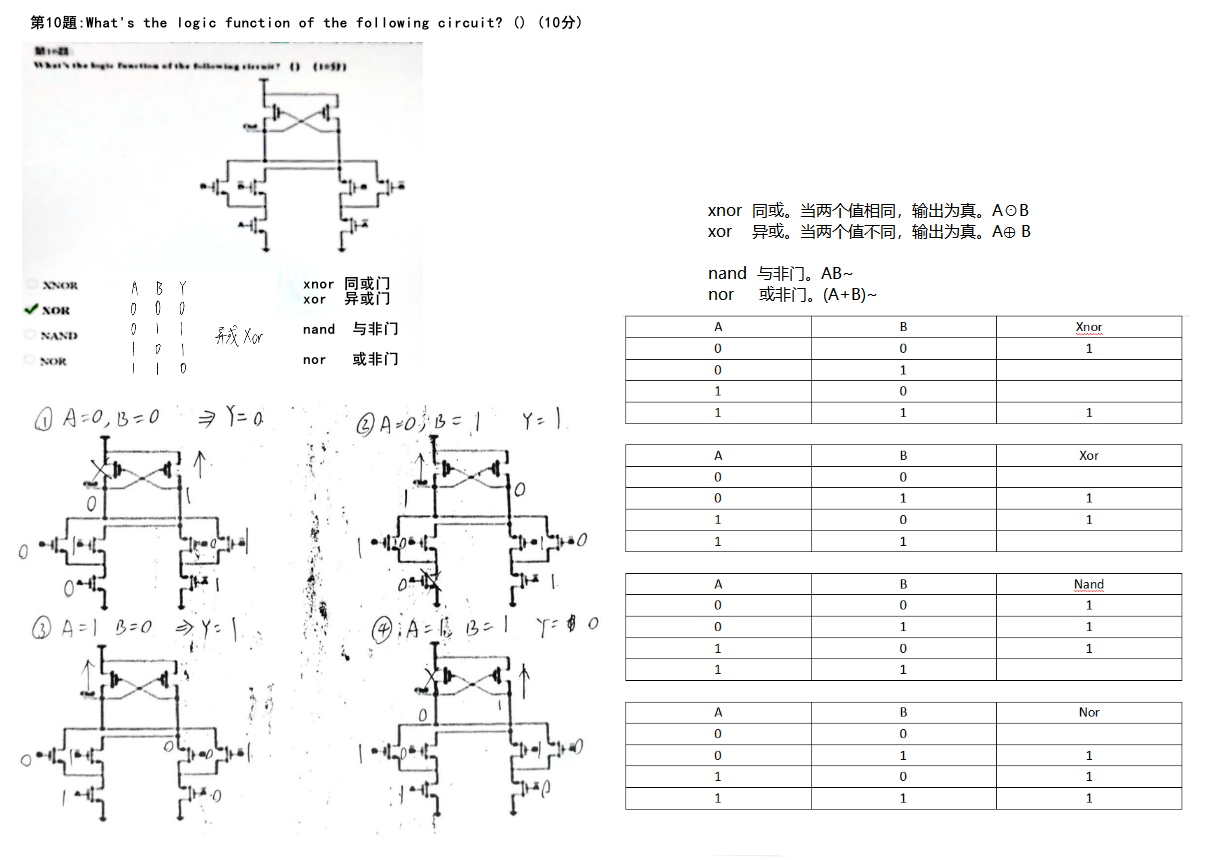

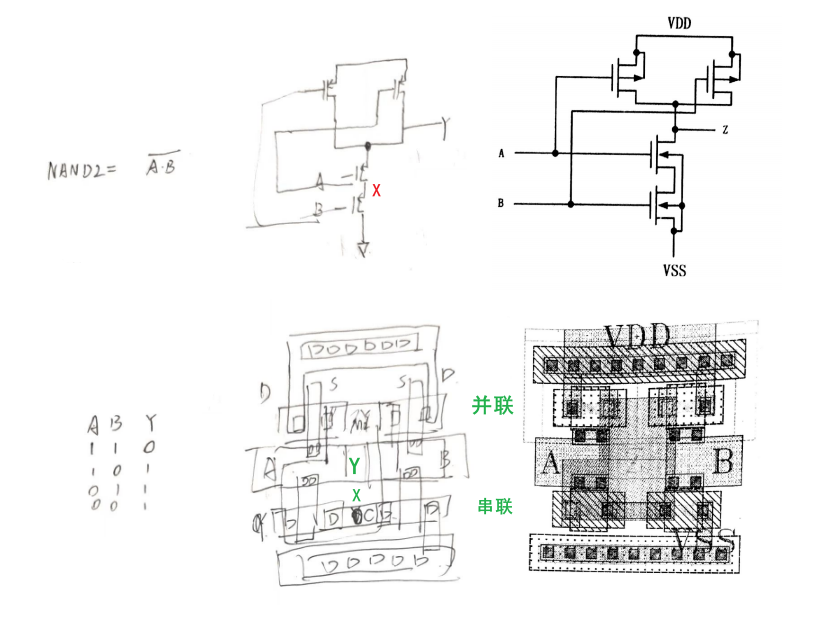

逻辑门分析

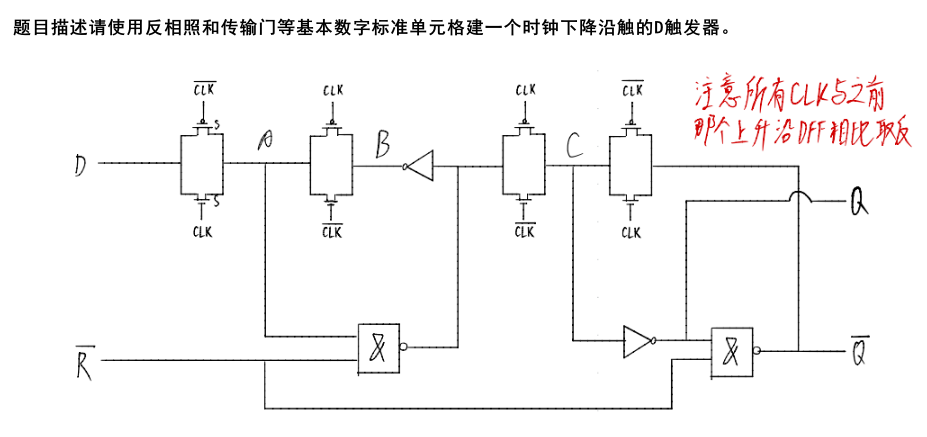

D触发器

1、时钟下降沿dc触发器

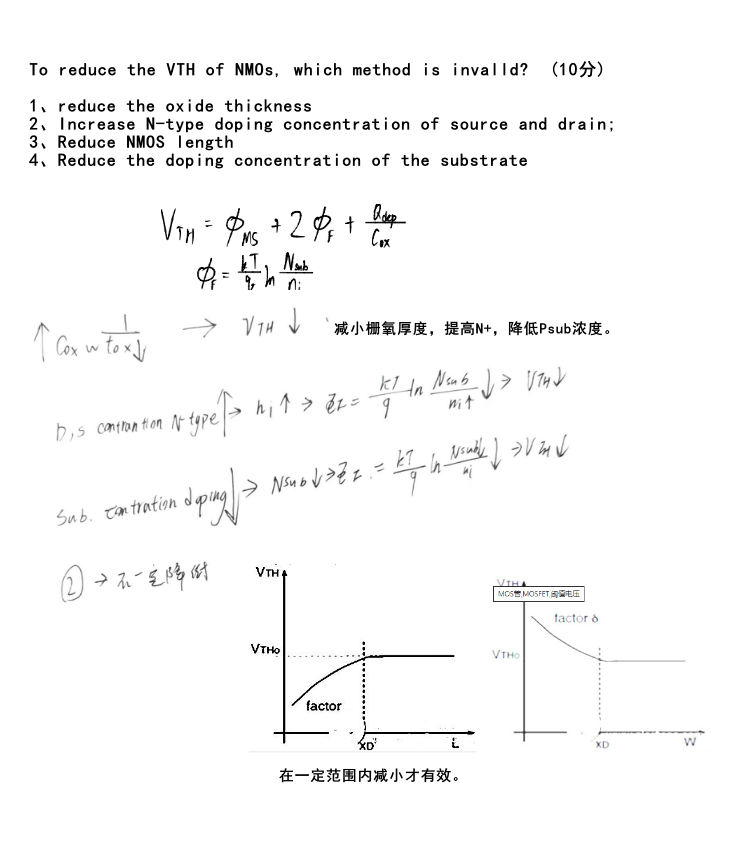

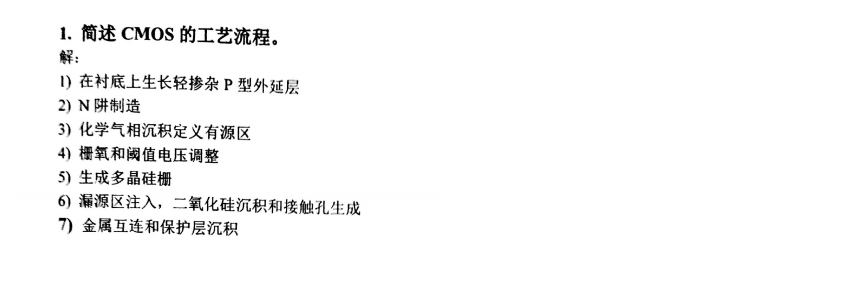

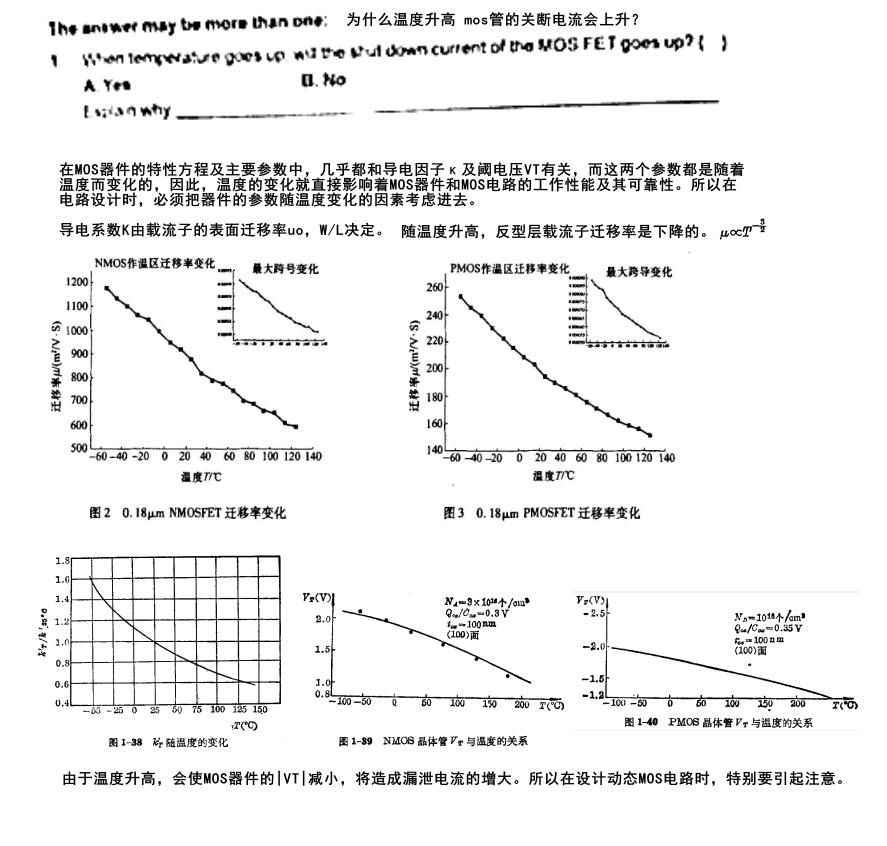

器件物理

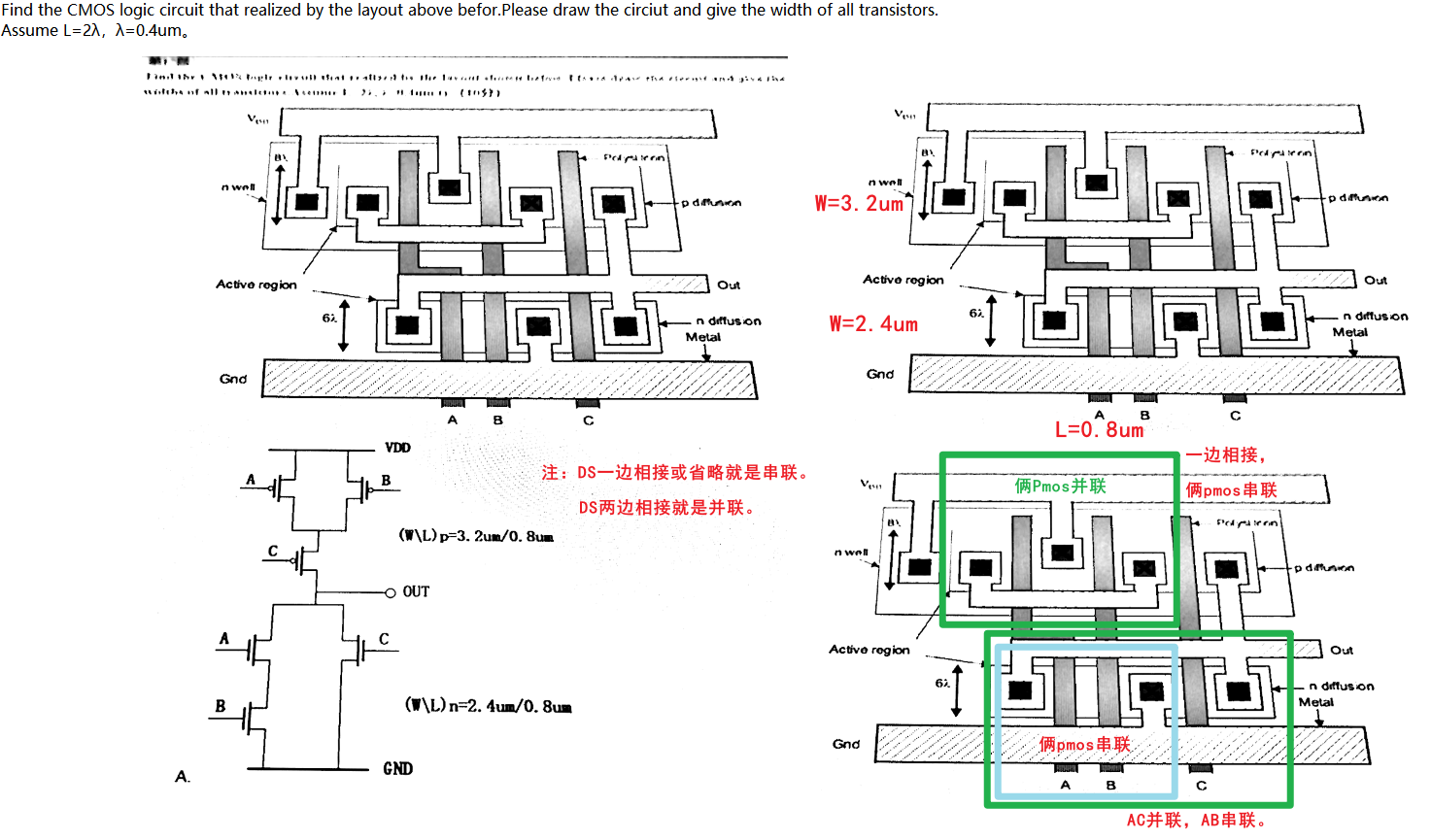

版图

采样电路

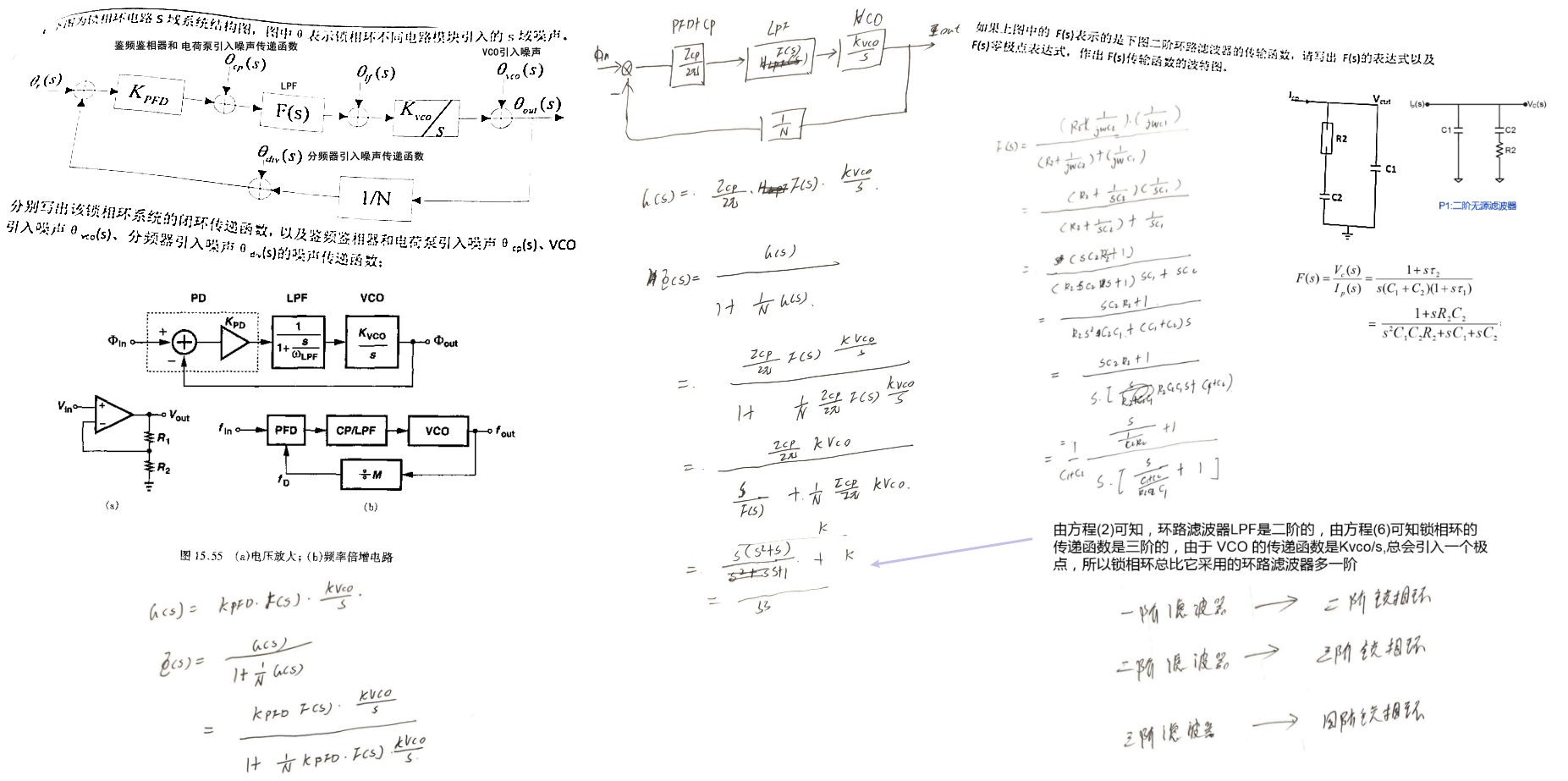

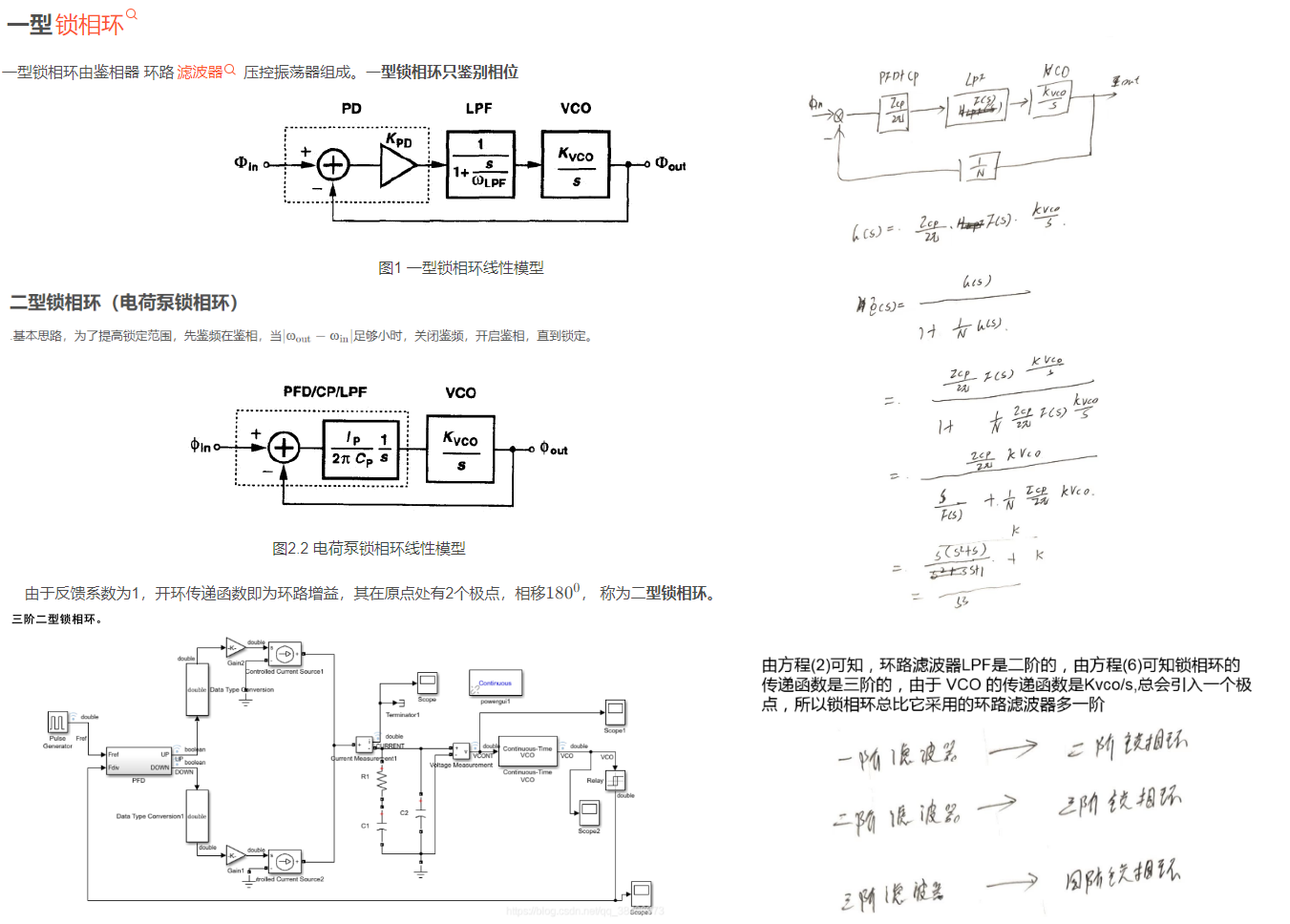

锁相环

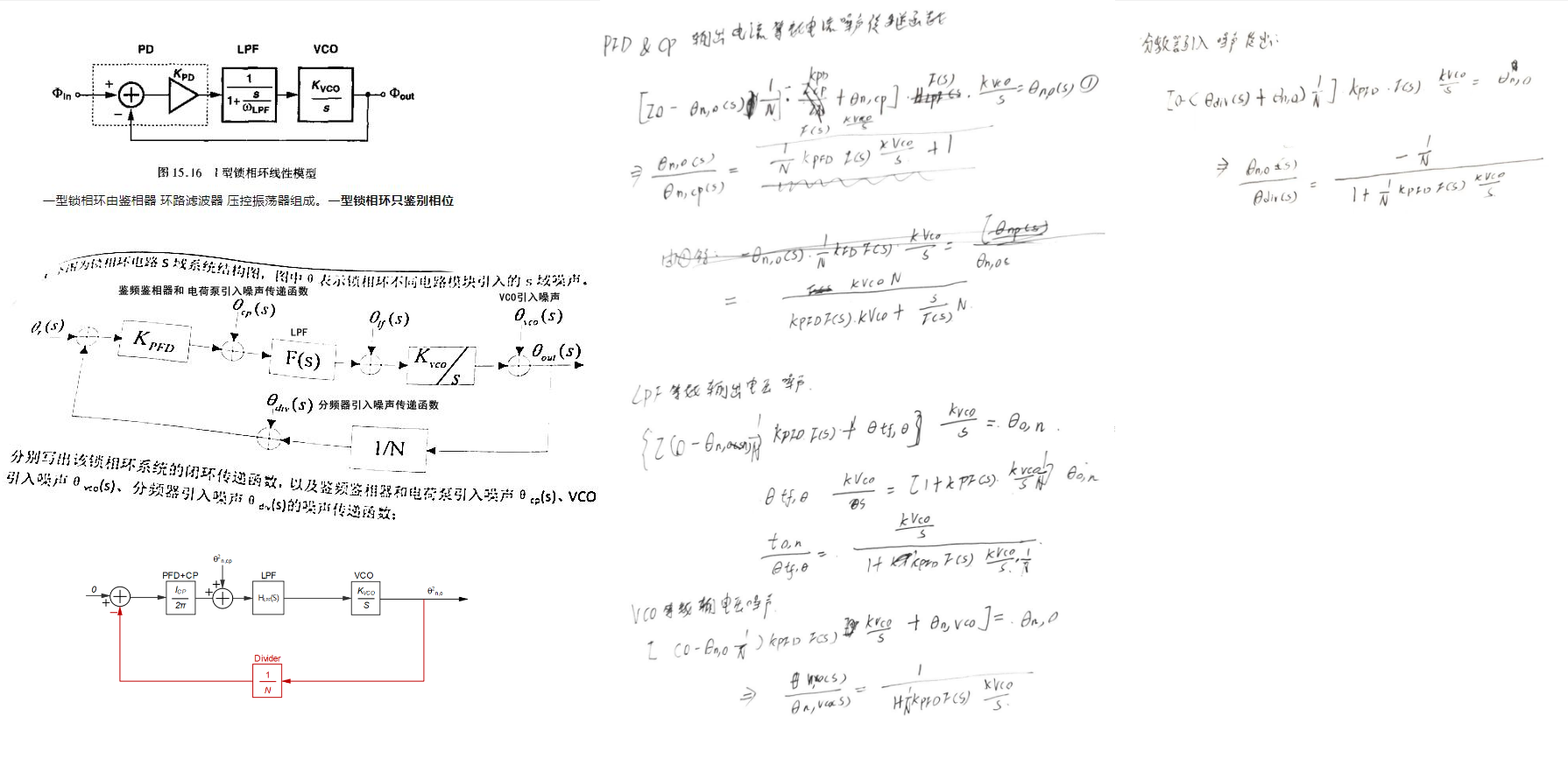

1、传递函数

2、噪声

3、分类：
I型锁相环 ，二型锁相环（电荷泵锁相环,思路：先鉴频再鉴相）。
