UE自定义Shader（HLSL）

本文用的是UE4.27，其实UE5或者UE4低版本也是ok的

新建一个项目

2.3 HLSL常用函数介绍 - 知乎 (zhihu.com)

1：配置自定义节点到虚幻中

在根目录下新建一个Shader目录，并VSCode中在这个目录下创建一个g.ush文件。

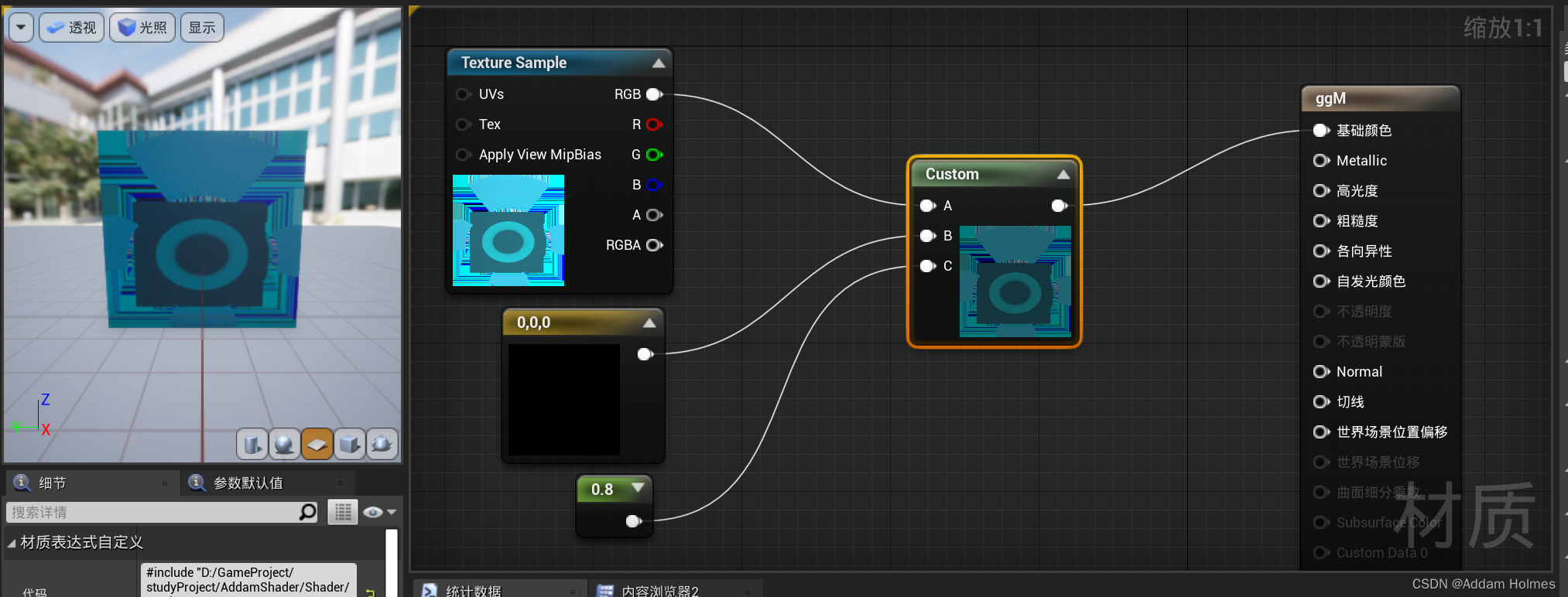

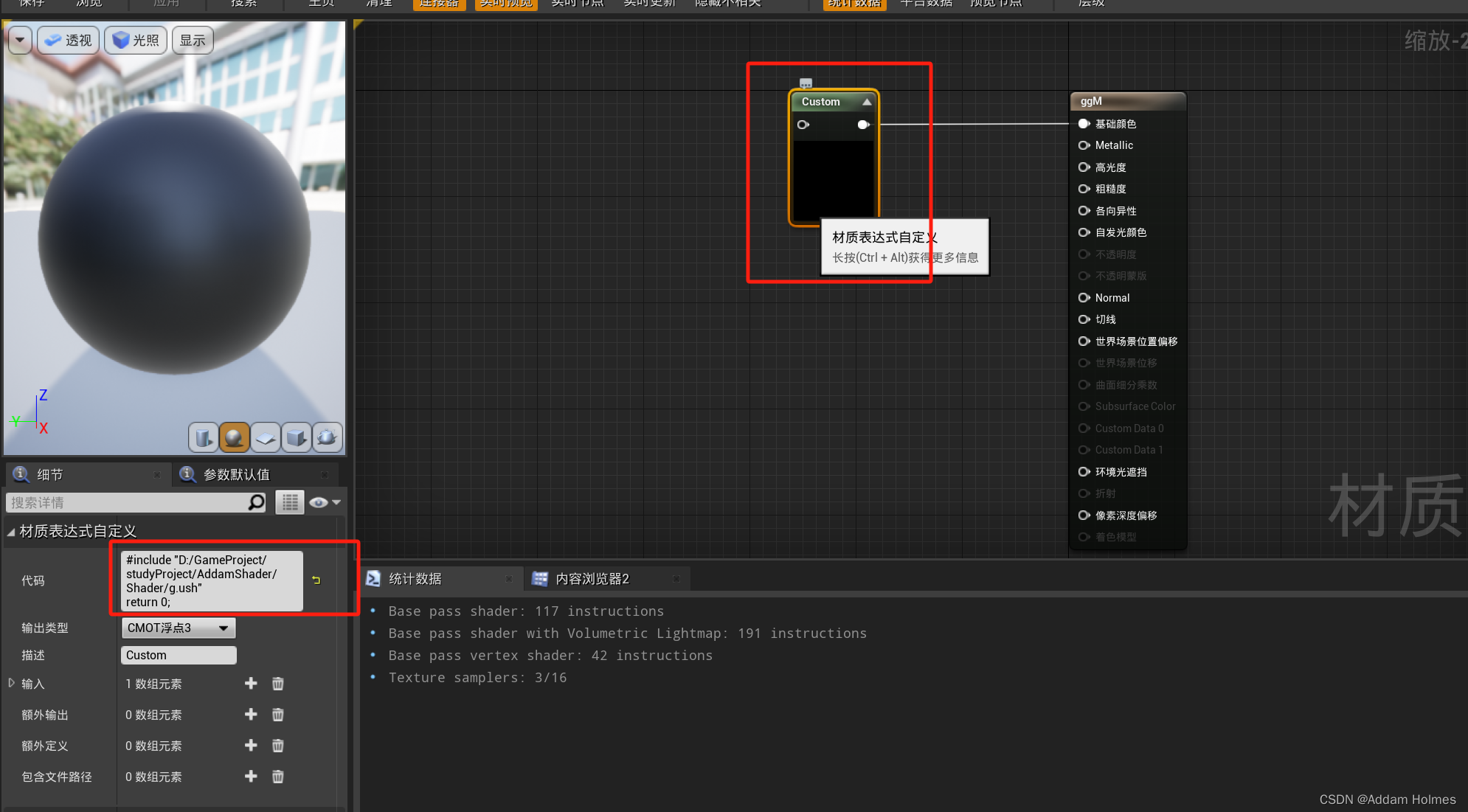

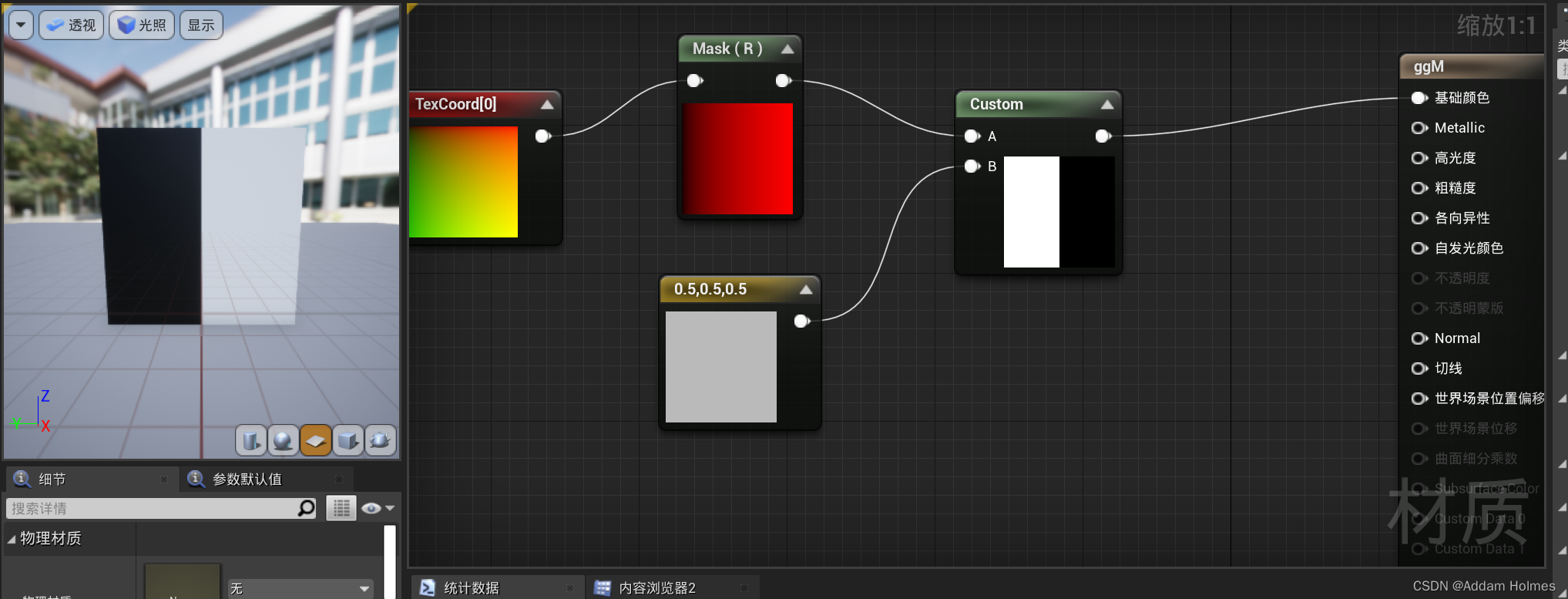

新建一个材质，添加一个Custom自定义材质节点，并对这个自定义的节点附上代码为刚才的gg.ush，如图

#include "D:/GameProject/studyProject/AddamShader/Shader/g.ush"
return 0;

在这里插入图片描述

输出类型和u.ush输出类型要保持一致，比如输出的是float，那这里就写浮点1，要是是vec3，那就是浮点3

至此配置完毕

2：基本运算

HLSL基本浮点数数值定义有以下三种

float：高精度类型，32位，通常用于世界坐标下的位置，纹理UV，或涉及复杂函数的标量计算，如三角函数、幂运算等
half：中精度类型，16位，数值范围为[-60000,+60000]，通常用于本地坐标下的位置、方向向量、HDR颜色等
fixed：低精度类型，11位，数值范围为[-2,+2],通常用于常规的颜色与贴图，以及低精度间的一些运算变量等

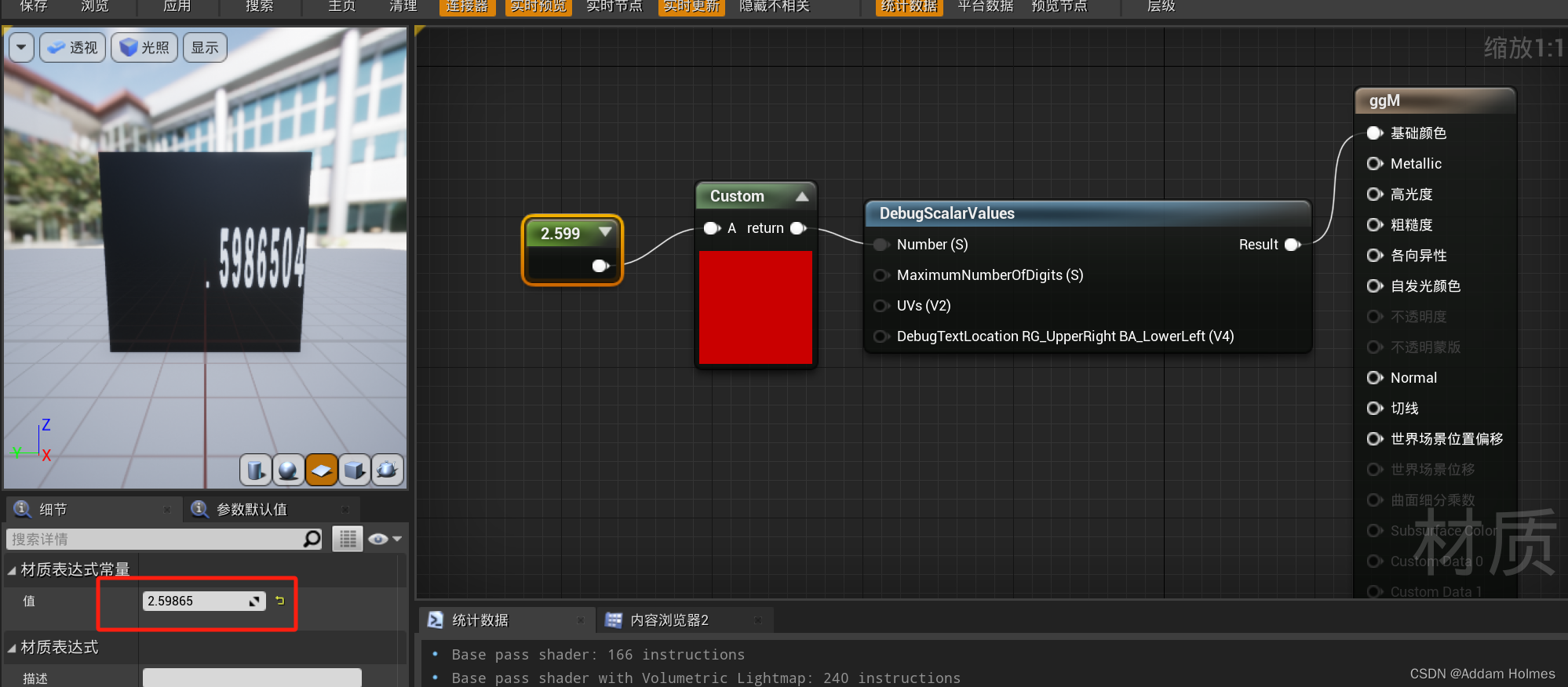

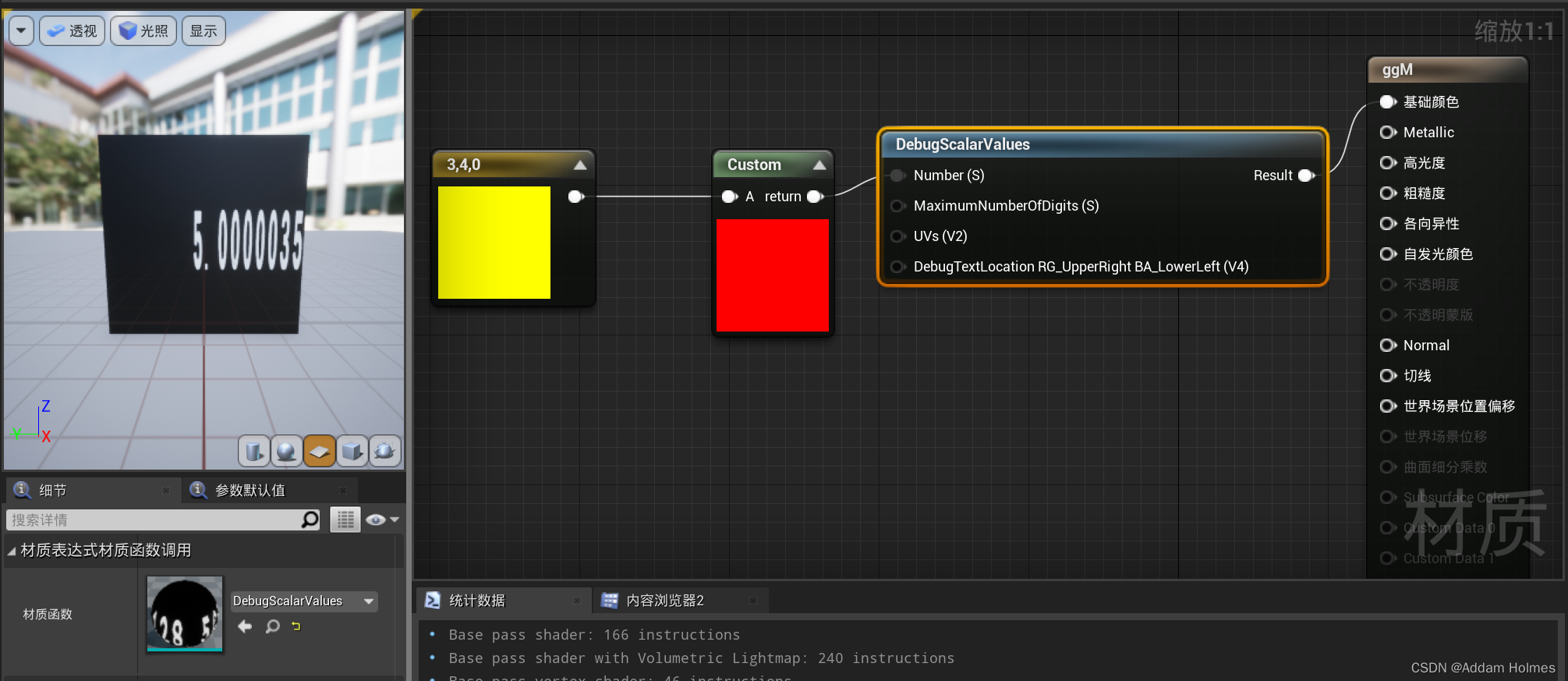

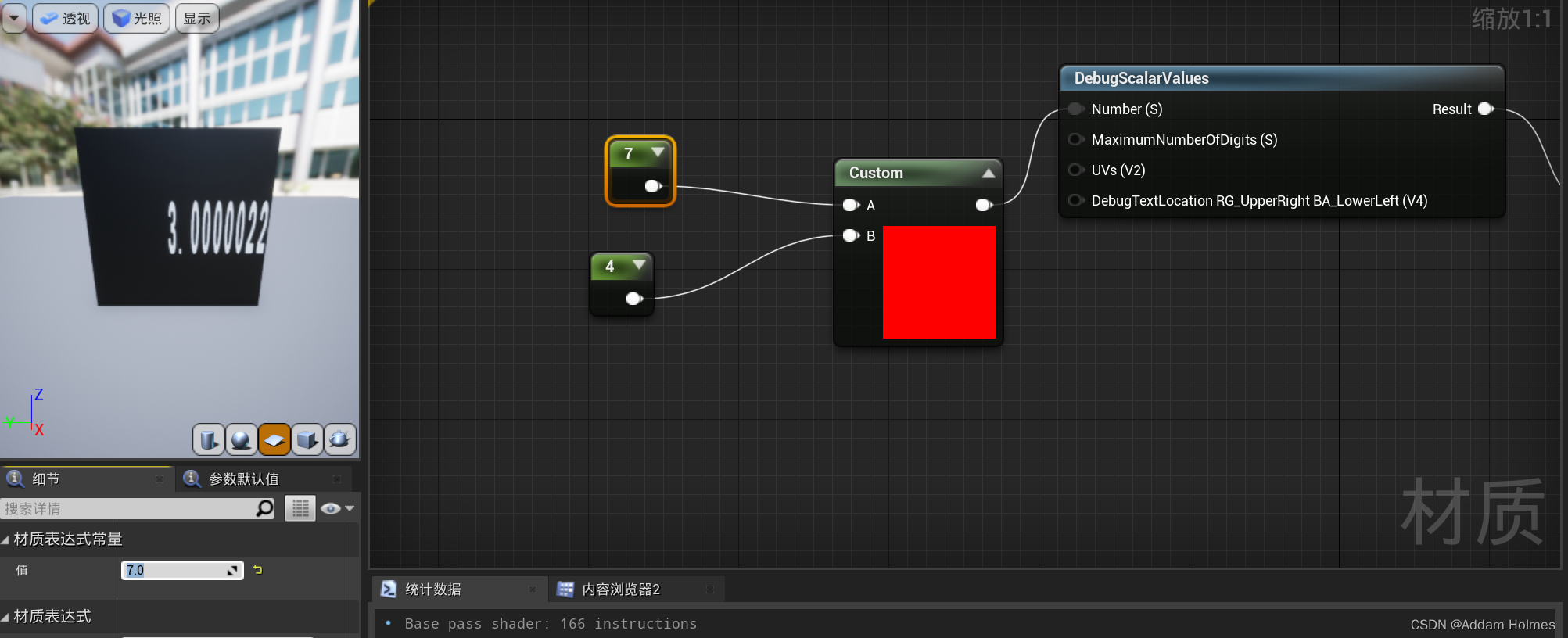

并且输出支持debug节点直接显示数值，比如输出是浮点1，那么就用DebugScalarValues，效果如下

在这里插入图片描述

加减乘除

float a = A;
float b = B;
// 加
// float c = a + b;
// 减
// float c = a - b;
// 乘
// float c = a * b;
// 除
float c = a / b;
return c;

最大/最小值

float a = A;
float b = B;
// 最小值
// float c = min(a, b);
// 最大值
float c = max(a, b);
return c;

绝对值 abs

语法	描述
abs(x)	返回x的绝对值。对x的每个元素都会独立计算一次。Absolute value (per component).

代码

float a = A;
// 绝对值
float c = abs(a);
return c;

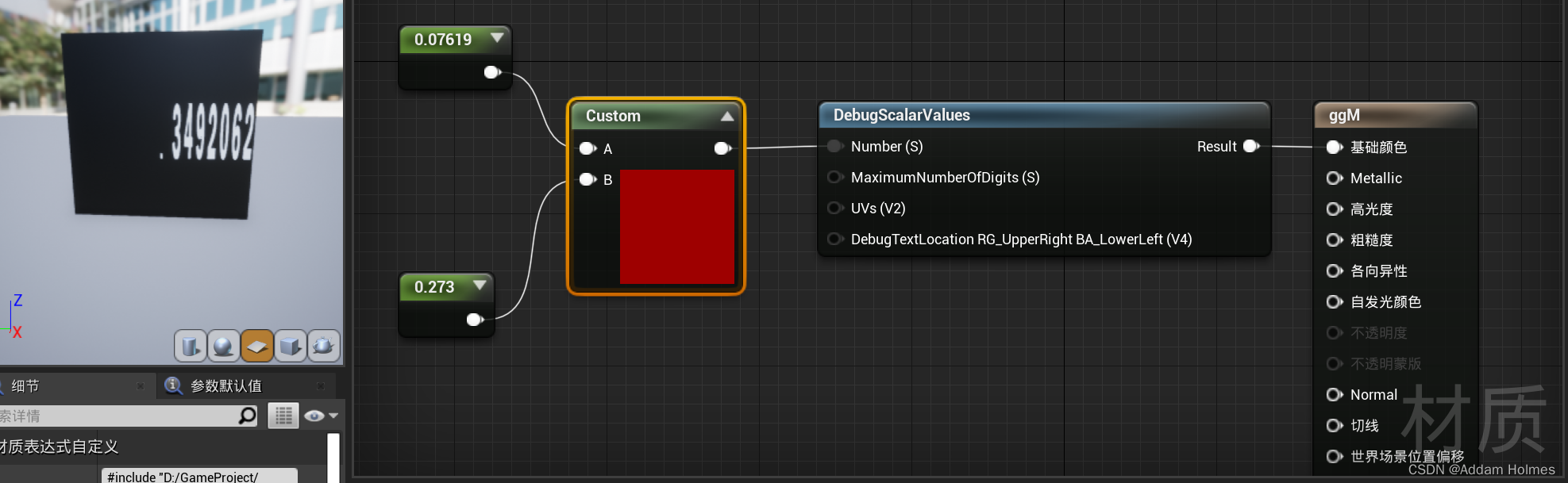

取余 fmod

语法	描述
fmod(x,y)	返回xy的浮点部分(取余的余数部分)

代码

float a = A;
float b = B;
// 取余
float c = fmod(a, b);
return c;

在这里插入图片描述

指数 pow

语法	描述
pow(x,y)	x的y次方
exp(x)	返回以e为底的指数函数，e的x次方
exp2(x)	返回以2为底，x为指数的幂

代码

float a = A;
float b = B;
// 次方
float c = pow(a, b);
return c;

平方根 rsqrt

语法	描述
sqrt(x)	返回x的平方根，根号x
rsqrt(x)	返回x的平方根的倒数，根号x分之1

代码

float a = A;
// 返回平方根
// float c = rsqrt(a);
// 返回1/平方根
float c = rsqrt(a);
return c;

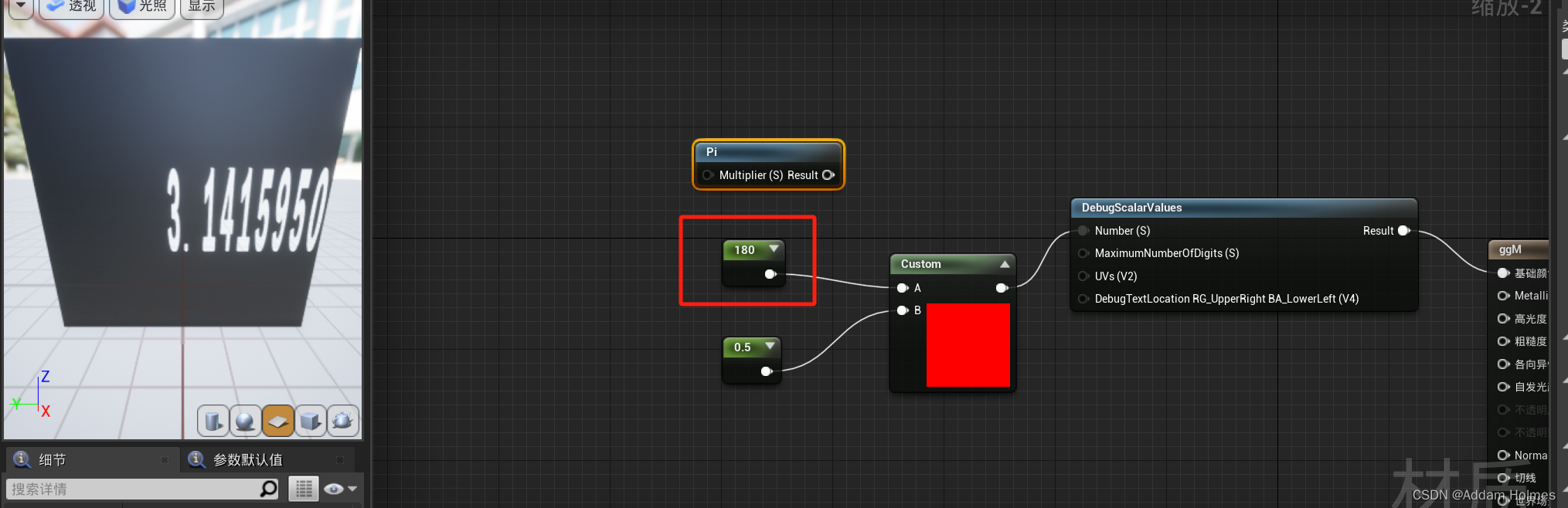

弧度和角度互转

语法	描述
degrees(x)	将x（弧度）转换到角度。
radians(x)	将x（角度）转换到弧度。

float a = A;
// 将x（弧度）转换到角度
// float c = degrees(a);
// 将x（角度）转换到弧度
float c = radians(a);
return c;

在这里插入图片描述

生成随机数

语法	描述
noise(x)	使用Perlin-noise算法生成随机值，传入二维坐标，返回[0, 1]随机值

代码

float3 a = A;
// 随机数
float3 c = noise(a);
return c;

对数函数

语法	描述
log(x)	返回以e为底的对数
log2(x)	返回以2为底的对数
log10(x)	返回以10为底的对数

代码

float a = A;
// 返回以e为底的对数
// float c = log(a);
// 返回以e为底的对数
// float c = log2(a);
// 返回以e为底的对数
float c = log10(a);
return c;

三角函数

语法	描述
sin(x)	求正弦，x为弧度
cons(x)	求余弦，x为弧度
tan(x)	求正切，x为弧度

反三角函数

语法	描述
asin(x)	求输入的反正弦
acos(x)	求输入的反余弦
atan(x)	求输入的反正切
atan2(x, y)	求的y / x的反正切

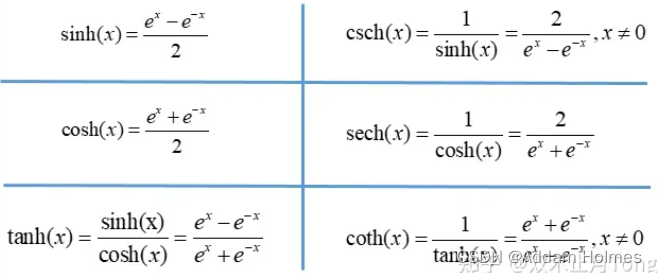

双曲线函数

语法	描述
sinh(x)	返回x的双曲正弦值
cosh(x)	返回x的双曲余弦值
tanh(x)	返回x的双曲正切值

在这里插入图片描述

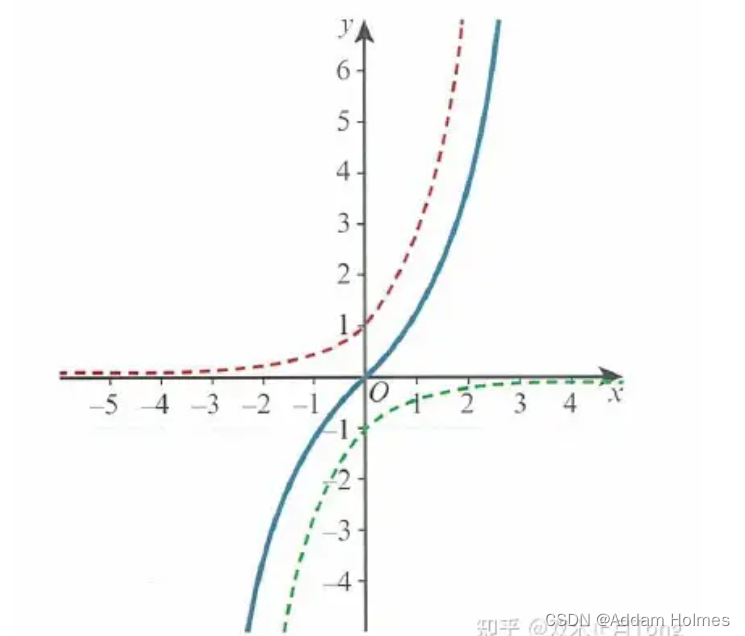

y = sinh x

在这里插入图片描述

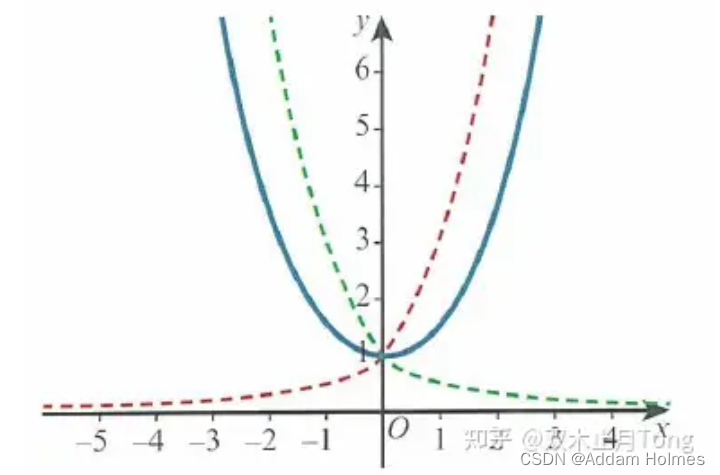

y = cosh x

在这里插入图片描述

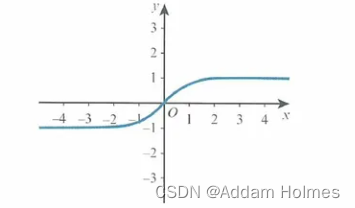

y = tanh x

在这里插入图片描述

数据处理函数

向上 \下取整

语法	描述
ceil	返回大于等于x的最小整数
float	返回小于等于x的最大整数

代码

float a = A;
// 大于等于a的最小整数
// float c = ceil(a);
// 小于等于a的最大整数
float c = floor(a);
return c;

smoothstep插值

语法	描述
smoothstep(min, max, x)	如果x的范围是[min, max]，则返回一个介于0和1之间的Hermite插值。可以使用smoothstep在两个值直接创建平滑过渡

代码

0~0.2的部分会被插值，0.2之外就直接返回1了

float3 a = A;
float3 c = smoothstep(0, 0.2, a);
return c;

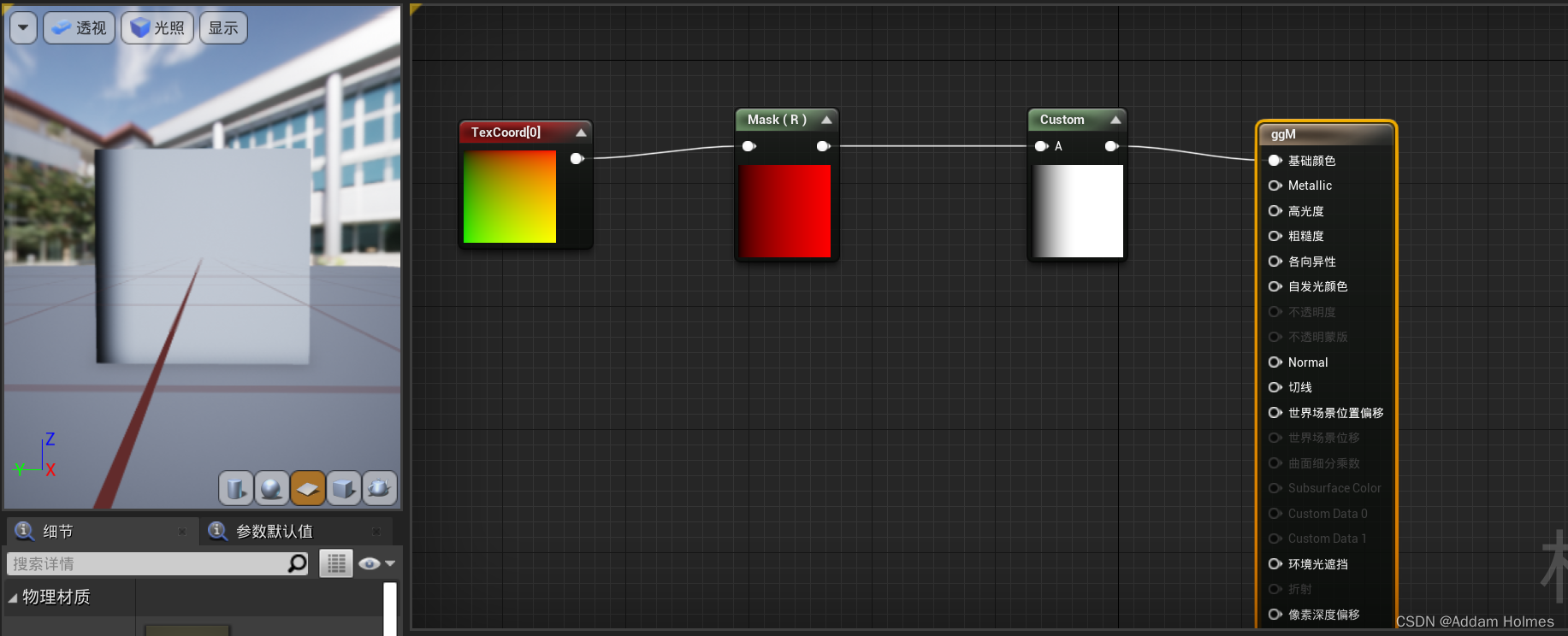

效果如下

在这里插入图片描述

范围截取函数 clamp

语法	描述
clamp(x, min, max)	将x截取在[min, max]范围内。
saturate(x)	把x截取在[0, 1]之间。

代码

float a = A;
// float c = saturate(a);
float c = clamp(1, 10, a);
return c;

判断大小 step

语法	描述
step(a, x)	返回 (x >= a) ? 1 : 0 。

代码

float3 a = A;
float3 b = B;
float3 c = step(b, a);
return c;

效果

在这里插入图片描述

lerp插值函数

语法	描述
lerp(x, y, s)	按照s对x、y进行插值计算。即为`return x(1-x) + sy`。

代码

float3 a = A;
float3 b = B;
float3 c = C;
float3 d = lerp(a, b, c);
return d;

效果

在这里插入图片描述

输出小数 frac

语法	描述
frac(x)	返回输入x的小数部分

代码

float a = A;
float d = frac(a);
return d;

在这里插入图片描述

类型判断类

all（x）确定指定量的所有分量是否均为非零，均非零则返回true，否则返回false（处理由浮点型、整型、布尔型数据定义的标量、向量或者矩阵）
clip（x）如果输入值小于零，则丢弃当前像素常用于判定范围(不仅仅针对0,返回值为void)
- 常用于测试alpha，如果每个分量代表到平面的距离，还可以用来模拟剪切平面
sign（x）返回x的正负性如果x小于零返回-1，如果x等于零返回0，如果x大于零返回1
isinf（x）如果x参数为+ INF或-INF(无穷+无穷仍无穷，0x3f3f3f3f)，返回true，否则返回False
isfinite（x）判断x参数是有限，即有界的，与isinf(x)相反
isnan（x）如果x参数为NAN(非数字)，返回true，否则返回false

向量与矩阵类

求向量的长度 length

语法	描述
length(x)	返回向量x的长度（返回值为标量）

代码

float3 a = A;
float3 d = length(a);
return d;

效果

在这里插入图片描述

比如(3, 4, 0)的向量输出的是5

求向量距离 distance

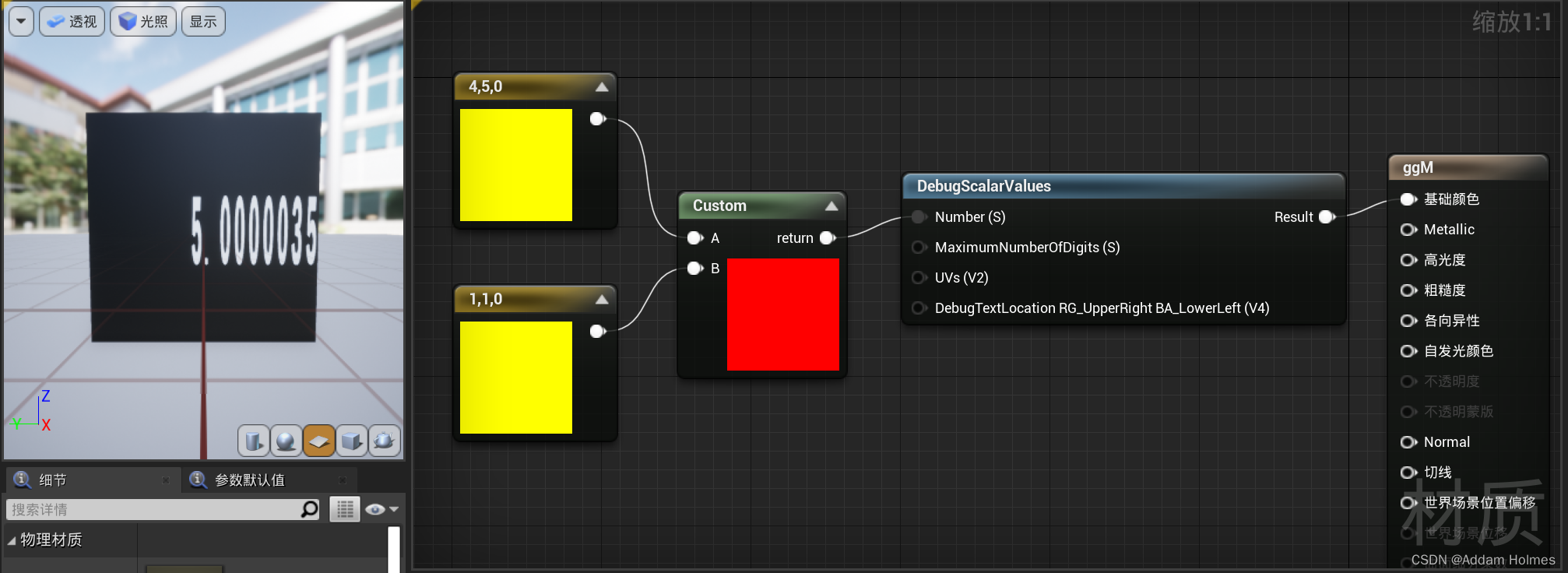

语法	描述
distance(x, y)	返回x、y之间的距离（向量各分量之差的平方和）

代码

float3 a = A;
float3 b = B;
float3 c = distance(a, b);
return c;

效果如下：

在这里插入图片描述

归一化函数 normalize

语法	描述
normalize(x)	向量归一化，x/length(x)

代码

float3 a = A;
float3 c = normalize(a);
return c;

矩阵相乘 mul

语法	描述
mul(a, b)	两变量相乘，多用于矩阵运算

代码

float3 a = A;
float2 b = B;
float3 c = mul(a, b);
return c;

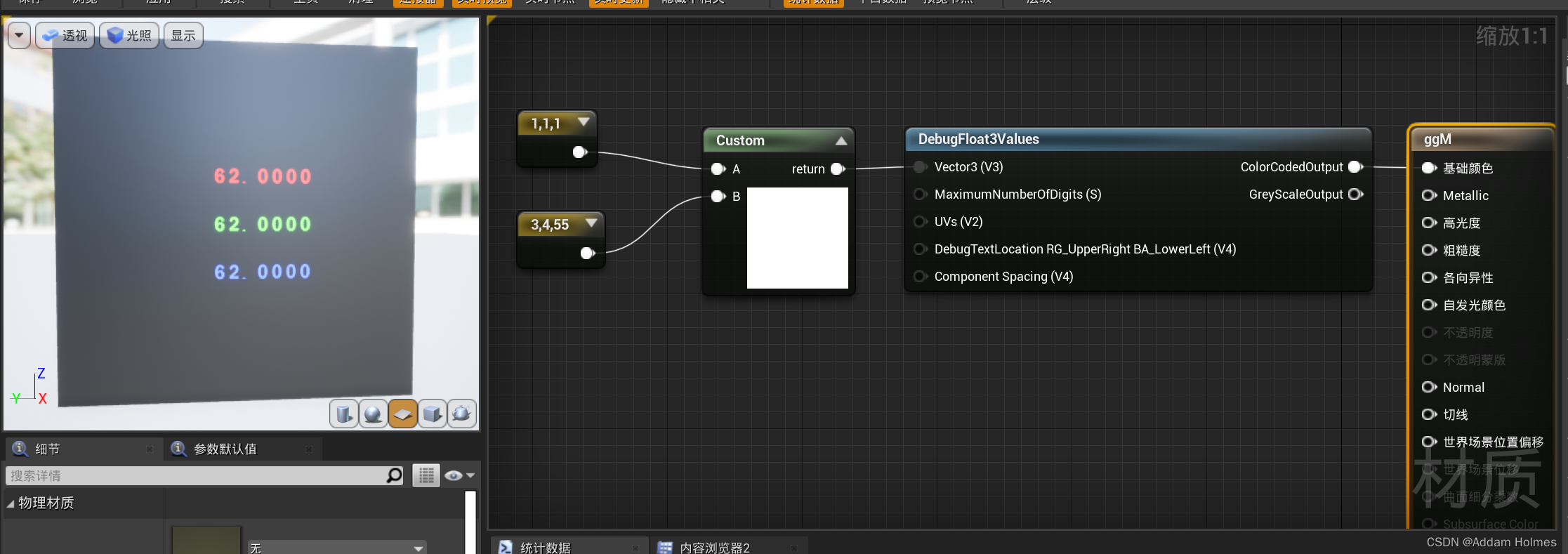

效果如下

在这里插入图片描述

输出点积 dot

语法	描述
dot(a, b)	输出a和b的点积

代码

float3 a = A;
float2 b = B;
float3 c = dot(a, b);
return c;

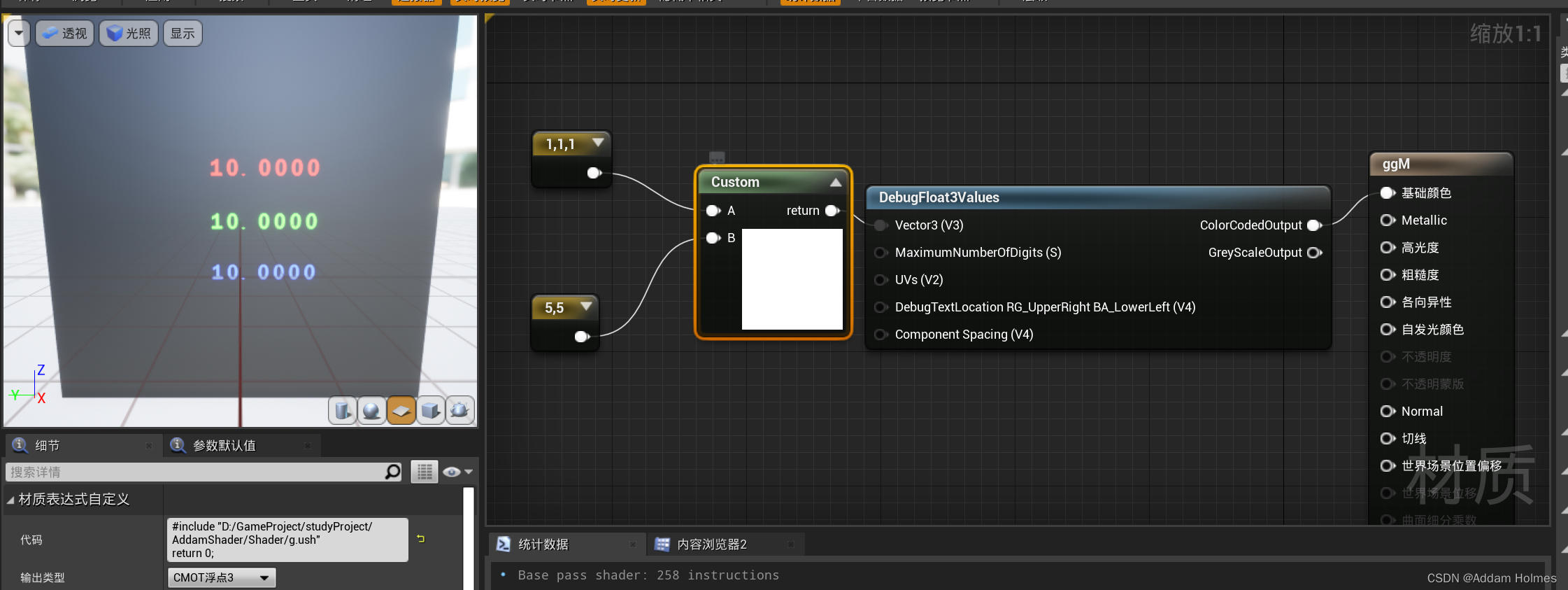

效果

在这里插入图片描述

输出叉积 cross

语法	描述
cross(a,b)	输出叉积

语法	描述
determinant(x)	返回指定浮点矩阵的按行列式方式计算的值

转置矩阵

语法	描述
transpose(x)	返回矩阵x的转置矩阵

Bool类

语法	描述
clip(x)	如果输出值小于0，丢弃该像素，不进行渲染（像素为负->没有颜色）
sign(x)	返回x的正负，若x<0返回-1，x=0返回0，x>0返回1
all(x)	可以传入矢量，所有分量均为非0则返回true，否则返回false
any(x)	可以传入矢量，有任一分量非0返回true，否则返回false

自定义函数

用结构体创建局部函数

代码

struct function
{
    float add(float a, float b)
    {
        float c = a + b;
        return c;
    }
};
function t;
float a = A;
float b = B;
float y = t.add(a, b);
return y;

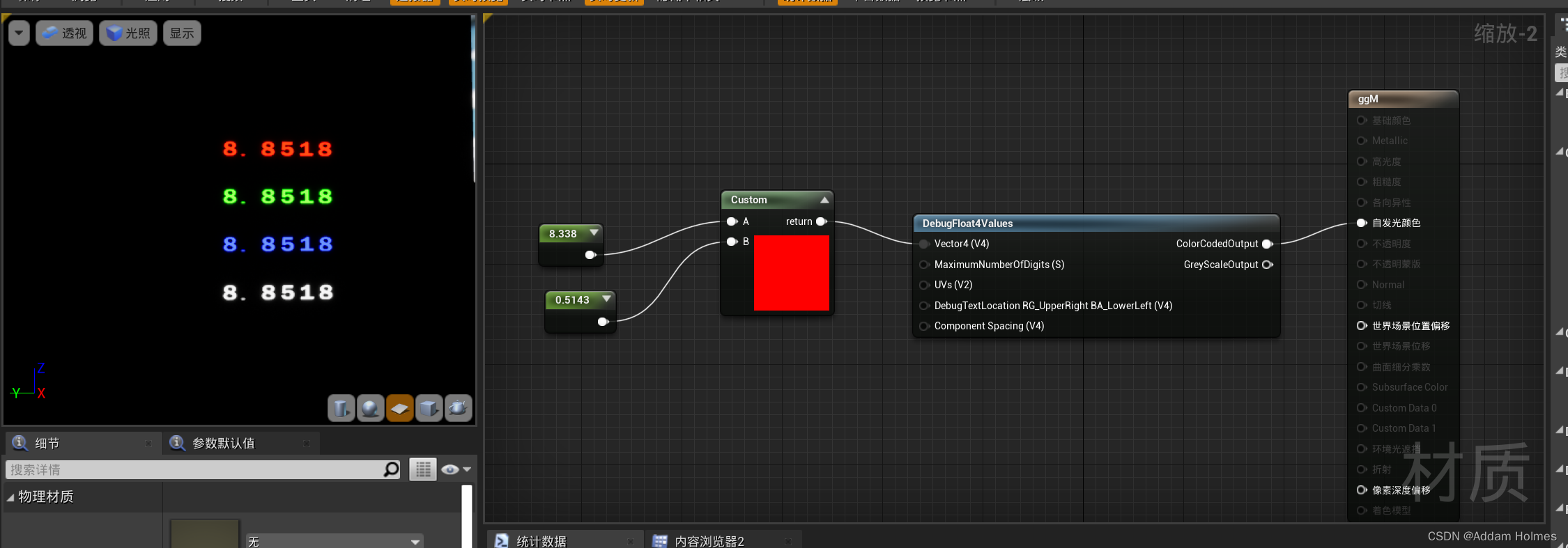

效果

在这里插入图片描述

创建全局函数

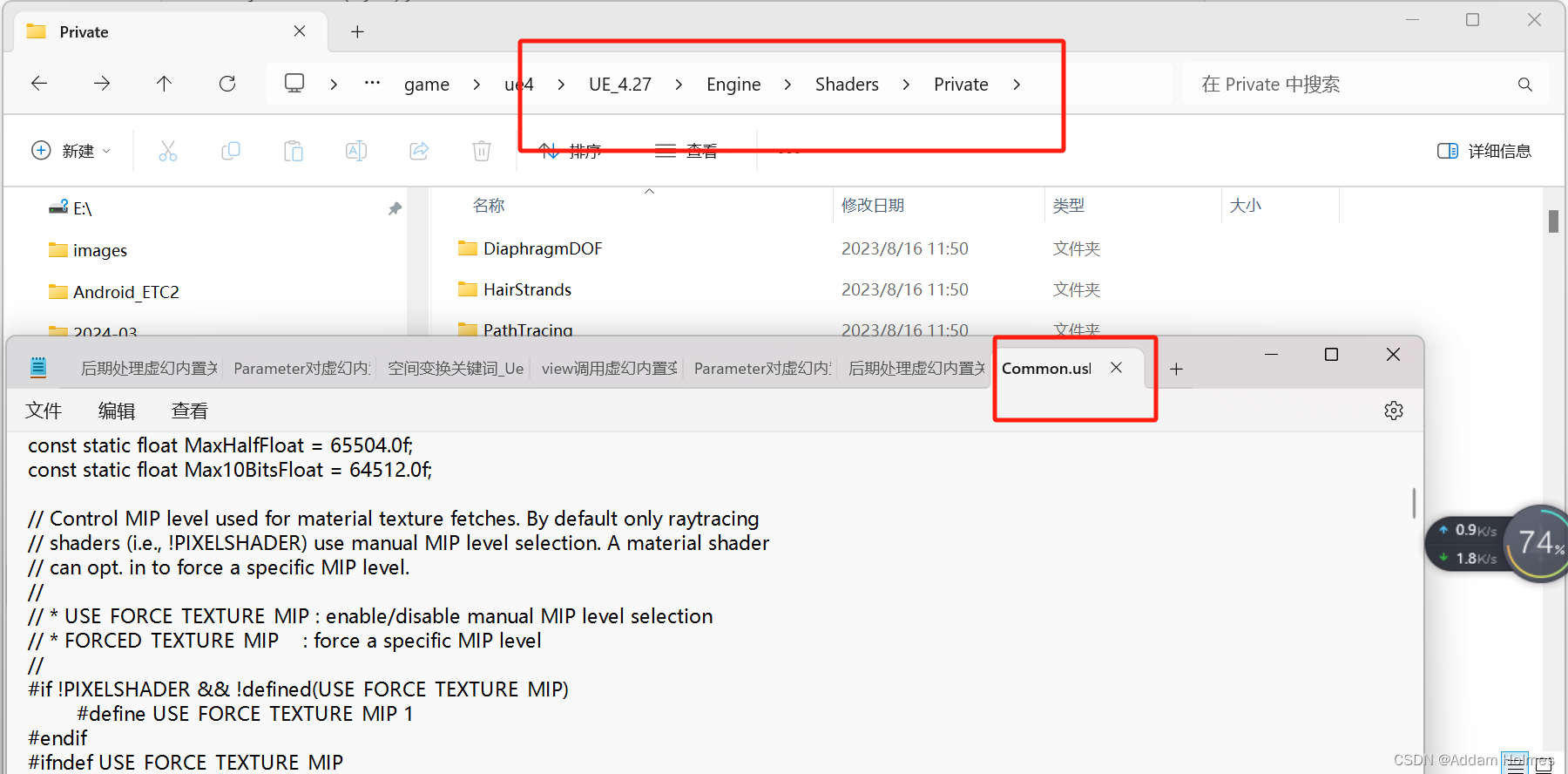

修改引擎目录下的common.ush文件，感觉好麻烦就不演示了，还是局部函数好用

在这里插入图片描述

虚幻内置变量

View调用的内置变量

例如代码如下

float time = View.RealTime;
float h = sin(time);
return h;

变量如下

GameTime //游戏时间
RealTime //时间
DeltaTime //增量时间
AtmosphereLightDirection//大气照明方向
Random //随机值
FrameNumber //帧数
GlobalClippingPlane //全局裁剪屏幕
ViewWideAngles //查看广角
PrevFieldOfViewWideAngles //上一个视野广角
ViewSizeAndInvSize //视图大小和inv大小
ViewRectMinAndSize //视图矩形最小值和大小
LightProbeSizeRatioAndInvSizeRatio //灯光测试
BufferSizeAndInvSize //缓冲区大小
BufferBilinearUVMinMax //缓冲线UV最大最小
ScreenToViewSpace //屏幕到视图空间
BufferToSceneTextureScale //缓冲区到场景文本比例
ResolutionFractionAndInv //分辨率分数和库存
NumSceneColorMSAASamples //NumSceneColorMSAA示例
SeparateWaterMainDirLightLuminance //分隔水主指示灯亮度
PreExposure //预暴露
OneOverPreExposure //一次过度预暴露
PrevFrameGameTime //上一帧游戏时间
PrevFrameRealTime //上一帧实时
WorldCameraMovementSinceLastFrame //自上一帧以来的世界相机移动
CullingSign //消隐符号
MaterialTextureMipBias //材料纹理MipBias
MaterialTextureDerivativeMultiply //材料纹理衍生乘法
StateFrameIndexMod8 //帧数状态索引mod8
StateFrameIndex //帧数状态索引
DebugViewModeMask //调试视图模式掩码
TemporalAAParams //临时AA参数
CircleDOFParams //圆形DOF参数
DepthOfFieldSensorWidth //景深传感器宽度
DepthOfFieldFocalDistance //景深焦距深度
DepthOfFieldScale //字段比例深度
DepthOfFieldFocalLength //字段焦点长度深度
DepthOfFieldFocalRegion //字段焦点区域深度
DepthOfFieldNearTransitionRegion //字段最近转换区域的深度
DepthOfFieldFarTransitionRegion //字段深度转换区域
MotionBlurNormalizedToPixel //单一化bulr到像素
GeneralPurposeTweak //一般目的调整
GeneralPurposeTweak2 //一般目的调整2
DecalDepthBias //贴花深度偏移
IndirectLightingColorScale //间接照明颜色比例
PrecomputedIndirectLightingColorScale //预计算间接照明色阶
PrecomputedIndirectSpecularColorScale //预计算间接规格颜色比例
AtmosphereLightIlluminanceOnGroundPostTransmittance//大气光照度地面后透射率
AtmosphereLightIlluminanceOuterSpace//大气照明室外空间
AtmosphereLightDiscLuminance//大气发光二极管亮度
AtmosphereLightDiscCosHalfApexAngle_PPTrans//大气光光盘
SkyViewLutSizeAndInvSize //天空视图
SkyCameraTranslatedWorldOrigin //天空相机变换世界原点
SkyPlanetTranslatedWorldCenterAndViewHeight //开始深度Km
SkyViewLutReferential //透视体积深度分辨率
SkyAtmosphereSkyLuminanceFactor //透视体积深度切片长度Km
SkyAtmospherePresentInScene //透视体积深度切片长度KmInv
SkyAtmosphereHeightFogContribution //天空大气应用相机空中透视体积
SkyAtmosphereBottomRadiusKm //正常曲率到粗糙度刻度偏差
SkyAtmosphereTopRadiusKm //渲染反射捕获遮罩
SkyAtmosphereCameraAerialPerspectiveVolumeSizeAndInvSize
SkyAtmosphereAerialPerspectiveStartDepthKm
SkyAtmosphereCameraAerialPerspectiveVolumeDepthResolution
SkyAtmosphereCameraAerialPerspectiveVolumeDepthResolutionInv
SkyAtmosphereCameraAerialPerspectiveVolumeDepthSliceLengthKm
SkyAtmosphereCameraAerialPerspectiveVolumeDepthSliceLengthKmInv
SkyAtmosphereApplyCameraAerialPerspectiveVolume
NormalCurvatureToRoughnessScaleBias
RenderingReflectionCaptureMask
RealTimeReflectionCapture
RealTimeReflectionCapturePreExposure
AmbientCubemapTint
AmbientCubemapIntensity
SkyLightApplyPrecomputedBentNormalShadowingFlag
SkyLightAffectReflectionFlag
SkyLightAffectGlobalIlluminationFlag
FLinearColor, SkyLightColor
MobilePreviewMode
HMDEyePaddingOffset
ShowDecalsMask
uDistanceFieldAOSpecularOcclusionMode
IndirectCapsuleSelfShadowingIntensity
ReflectionEnvironmentRoughnessMixingScaleBiasAndLargestWeight
StereoPassIndex
GlobalVolumeCenterAndExtent
GlobalVolumeWorldToUVAddAndMul
GlobalDistanceFieldMipWorldToUVScale
GlobalDistanceFieldMipWorldToUVBias
GlobalDistanceFieldMipFactor
GlobalDistanceFieldMipTransition
GlobalDistanceFieldClipmapSizeInPages
GlobalDistanceFieldInvPageAtlasSize
GlobalDistanceFieldInvCoverageAtlasSize
GlobalVolumeDimension
GlobalVolumeTexelSize
MaxGlobalDFAOConeDistance
uNumGlobalSDFClipmaps
CoveredExpandSurfaceScale
NotCoveredExpandSurfaceScale
NotCoveredMinStepScale
DitheredTransparencyStepThreshold
DitheredTransparencyTraceThreshold
FIntPo CursorPosition
bCheckerboardSubsurfaceProfileRendering
VolumetricFogInvGridSize
VolumetricFogGridZParams
FVector2f, VolumetricFogSVPosToVolumeUV
VolumetricFogMaxDistance
VolumetricLightmapWorldToUVScale
VolumetricLightmapWorldToUVAdd
VolumetricLightmapIndirectionTextureSize
VolumetricLightmapBrickSize
VolumetricLightmapBrickTexelSize
IndirectLightingCacheShowFlag
EyeToPixelSpreadAngle
_ARRAY XRPassthroughCameraUVs, [2]
GlobalVirtualTextureMipBias
uVirtualTextureFeedbackShift
uVirtualTextureFeedbackMask
uVirtualTextureFeedbackStride
uVirtualTextureFeedbackJitterOffset
uVirtualTextureFeedbackSampleOffset
RuntimeVirtualTextureMipLevel
FVector2f, RuntimeVirtualTexturePackHeight
RuntimeVirtualTextureDebugParams
OverrideLandscapeLOD
FarShadowStaticMeshLODBias
MinRoughness
HairRenderInfo
uEnableSkyLight
uHairRenderInfoBits
uHairComponents
bSubsurfacePostprocessEnabled
SSProfilesTextureSizeAndInvSize
SSProfilesPreIntegratedTextureSizeAndInvSize
PhysicsFieldClipmapCenter
PhysicsFieldClipmapDistance
PhysicsFieldClipmapResolution
PhysicsFieldClipmapExponent
PhysicsFieldClipmapCount
PhysicsFieldTargetCount
PhysicsFieldTargets
uInstanceSceneDataSOAStride
uGPUSceneViewId
ViewResolutionFraction
SubSurfaceColorAsTransmittanceAtDistanceInMeters

Parameters调用的内置变量

基础调用
Parameters.VertexColor //获取方向颜色
Parameters.WorldTangent //获取世界切线
Parameters.ReflectionVector //获取反射向量
Parameters.CameraVector //获取相机向量
Parameters.LightVector //获取灯光向量(用于灯光函数)
Parameters.SvPosition //获取全局位置
Parameters.ScreenPosition //获取场景位置
Parameters.WorldNormal //获取世界法线
Parameters.ViewBufferUV //
Parameters.AbsoluteWorldPosition //获取世界绝对位置
Parameters.WorldPosition_CamRelative //世界位置相机相对位置
Parameters.WorldPosition_NoOffsets_CamRelative //世界相机(没有编译)
Parameters.LightingPositionOffset //灯光位置偏移

使用案例

float4 h = Parameters.AbsoluteWorldPosition;
return h;

虚幻后处理函数

SceneTextureLookup函数

SceneTextureLookup(GetDefaultSceneTextureUV(Parameters, 1), 1, false);
对应参数数字;
SceneColor 0 //场景颜色
SceneDepth 1 //场景深度
DiffuseColor 2 //漫反射颜色
SpecularColor 3 //高光颜色
SubsurfaceColor 4 //次表面颜色
BaseColor 5 //底色(针对光照)
Specular 6 //高光(针对光照)
Metallic 7 //金属
WorldNormal 8 //场景法线
SeparateTranslucency 9 //分隔半透明
Opacity 10 //不透明度
Roughness 11 //粗糙度
MaterialAO 12 //材质AO
CustomDepth 13 // 自定义深度
PostProcessInput0 14 //后期处理输入0
PostProcessInput1 15 //后期处理输入1
PostProcessInput2 16 //后期处理输入2
PostProcessInput3 17 //后期处理输入3
PostProcessInput4 18 后期处理输入4
PostProcessInput5 19 //后期处理输入5
PostProcessInput6 20 //后期处理输入6
DecalMask 21 //贴花遮罩
ShadingModelColor 22 //着色器颜色
ShadingModelID 23 // 着色器ID
AmbientOcclusion 24 //环境光遮蔽
CustomStencil 25 //自定义模板值
StoredBaseColor 26 //底色
StoredSpecular 27 //高光
Velocity 28 //速度
WorldTangent 29 //场景切线
Anisotropy 30//各向异性

/一下是函数可以直接用
GetTranslatedWorldPosition //获取世界变换世界位置
GetScreenPosition //获取场景位置
GetDefaultSceneTextureUV //获取默认场景UV
GetPixelDepth //获取像素深度
GetSceneTextureUV //获取场景UV
GetPixelPosition //获取像素位置
GetViewportUV //获取视口portUV
GetWaterWaveParamIndex
GetSceneTextureViewSize //获取场景视口大小
GetSceneTextureUVMinMax
GetActorWorldPosition //获取actor世界位置
GetObjectOrientation //获取物体
GetLocalToWorld
GetPrevLocalToWorld
TransformLocalPositionToWorld
GetObjectWorldPosition //获取物体位置

案例

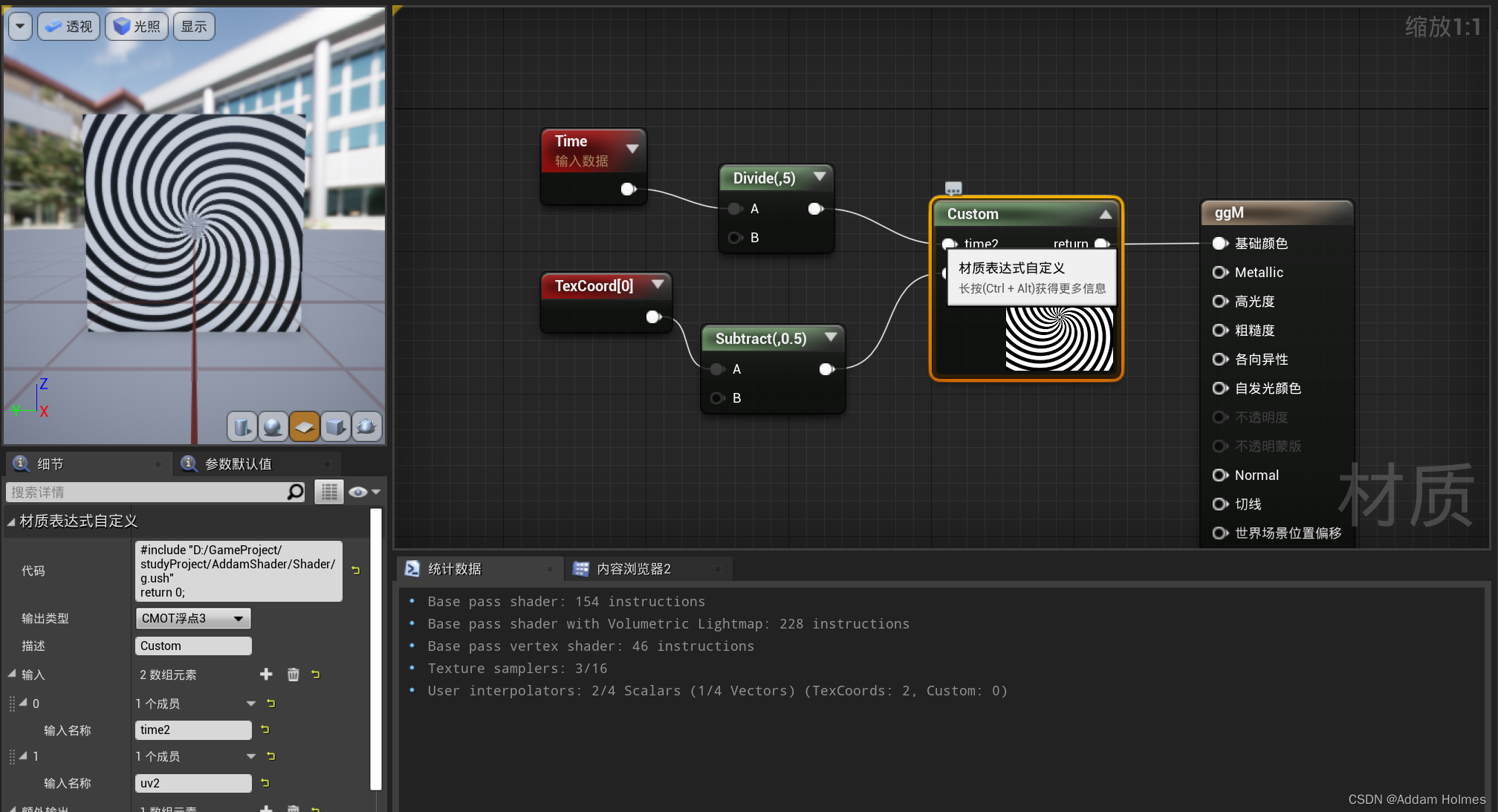

构建一个旋转的黑白圈

代码

float2 uv = uv2;
float time = time2;
float r;
float rr = length(uv);
r = (rr + time + atan2(uv.x, uv.y) * 0.2);
r = sin(r*80);
r = smoothstep(-0.4, 0.4, r);
return float4(r, r, r, 1.0);

效果如下

在这里插入图片描述

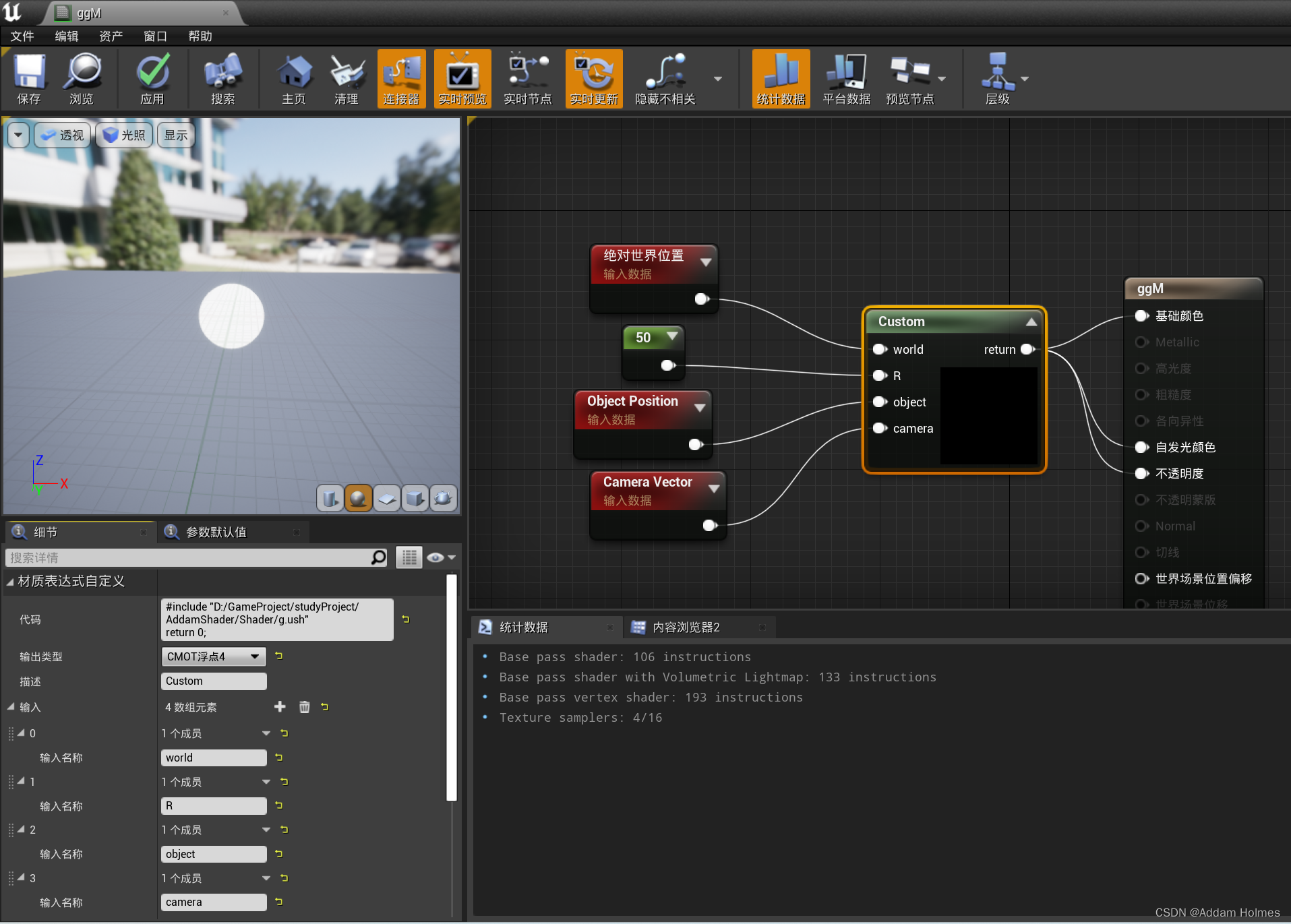

构建一个球

代码

float y = 0;
for(int i = 0; i < 9999; i++) {
    float d = distance(world, object) - R;
    if(d < 1) {
        return float4(1, 1, 1, 1);
    } else {
        world -= camera;
    }
}
return y;

效果

在这里插入图片描述

口大小
GetSceneTextureUVMinMax
GetActorWorldPosition //获取actor世界位置
GetObjectOrientation //获取物体
GetLocalToWorld
GetPrevLocalToWorld
TransformLocalPositionToWorld
GetObjectWorldPosition //获取物体位置

案例

构建一个旋转的黑白圈

代码

float2 uv = uv2;
float time = time2;
float r;
float rr = length(uv);
r = (rr + time + atan2(uv.x, uv.y) * 0.2);
r = sin(r*80);
r = smoothstep(-0.4, 0.4, r);
return float4(r, r, r, 1.0);

效果如下
在这里插入图片描述

构建一个球

代码

float y = 0;
for(int i = 0; i < 9999; i++) {
    float d = distance(world, object) - R;
    if(d < 1) {
        return float4(1, 1, 1, 1);
    } else {
        world -= camera;
    }
}
return y;

效果

在这里插入图片描述

#define mix lerp
#define fract frac
#define vec float
#define vec2 float2
#define vec3 float3
#define vec4 float4
#define iTime View.RealTime

struct function {
    float opSmoothUnion( float d1, float d2, float k ) {
        float h = clamp( 0.5 + 0.5*(d2-d1)/k, 0.0, 1.0 );
        return mix( d2, d1, h ) - k*h*(1.0-h);
    }

    float sdSphere( vec3 p, float s ) {
        return length(p)-s;
    }

    float map(vec3 p) {
        float d = 2.0;
        for (int i = 0; i < 16; i++) {
            float fi = float(i);
            float time = iTime * (fract(fi * 412.531 + 0.513) - 0.5) * 2.0;
            d = opSmoothUnion(
                sdSphere(p + sin(time + fi * vec3(52.5126, 64.62744, 632.25)) * vec3(2.0, 2.0, 0.8), mix(0.5, 1.0, fract(fi * 412.531 + 0.5124))),
                d,
                0.4
            );
        }
        return d;
    }

    vec3 calcNormal( in vec3 p ) {
        const float h = 1e-5; // or some other value
        const vec2 k = vec2(1,-1);
        return normalize( k.xyy*map( p + k.xyy*h ) +
                        k.yyx*map( p + k.yyx*h ) +
                        k.yxy*map( p + k.yxy*h ) +
                        k.xxx*map( p + k.xxx*h ) );
    }
};
function t;

vec2 uv = uv2;

// screen size is 6m x 6m
vec3 rayOri = vec3((uv - 0.5) * vec2(daxiao, 1.0) * 6.0, 3.0);
vec3 rayDir = vec3(0.0, 0.0, -1.0);

float depth = 0.0;
vec3 p;

for(int i = 0; i < 64; i++) {
    p = rayOri + rayDir * depth;
    float dist = t.map(p);
    depth += dist;
    if (dist < 1e-6) {
        break;
    }
}

depth = min(6.0, depth);
vec3 n = t.calcNormal(p);
float b = max(0.0, dot(n, vec3(0.577, 0.577, 0.577)));
vec3 col = (0.5 + 0.5 * cos((b + iTime * 3.0) + uv.xyx * 2.0 + vec3(0,2,4))) * (0.85 + b * 0.35);
col *= exp( -depth * 0.15 );

// maximum thickness is 2m in alpha channel
return vec4(col, 1.0 - (depth - 0.5) / 2.0);
