OBD诊断（ISO15031） 03服务

功能简介

03服务，即 Request emission-related diagnostic trouble code（请求与排放相关的故障诊断码）服务，读取存储在ECU中的与排放相关的“confirmed” DTC

为所有与排放相关的DTC发送服务03请求。每个具有DTC的ECU应以一个包含所有排放相关DTC的消息进行响应。

如果ECU没有与排放相关的DTC，则它将通过将DTC的参数#设置为00以指示未存储DTC的消息进行响应。

对于每个DTC，DTC以两个字节的信息传输。

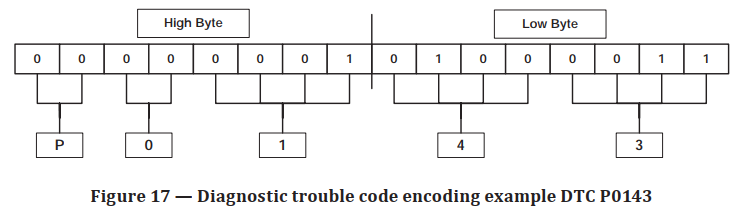

• 每个DTC的第一个字节的前两位（高位）指示DTC是动力系统、底盘、车身还是网络DTC（有关此结构的其他解释，请参阅SAEJ2012）。
• 后两位应指示DTC的第一个数字（0到3）。第一个字节的第二个半字节和整个第二个字节是报告为十六进制的实际DTC的下三个十六进制字符。作为0143传输的动力系统DTC应显示为P0143。
•

如果ECU存储的DTC数量大于ECU报告故障诊断码的数量，在这种情况下，外部测试设备应重复此循环，直到报告的DTC数量等于基于服务01、PID 01响应的预期数量。例如ECU存储的DTC个数为6，ECU每条响应最多发送3个DTC，就需要发送两次响应。

ISO 15765-4的诊断服务定义

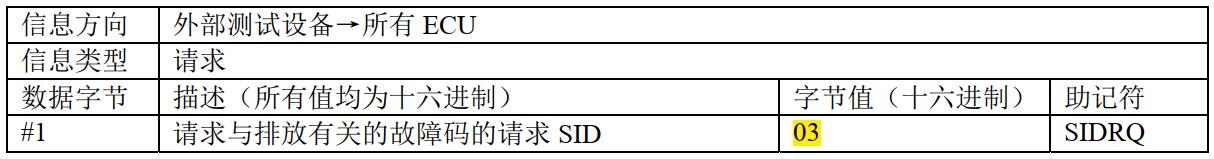

1、请求与排放有关故障码请求信息定义

基本格式

<SID>

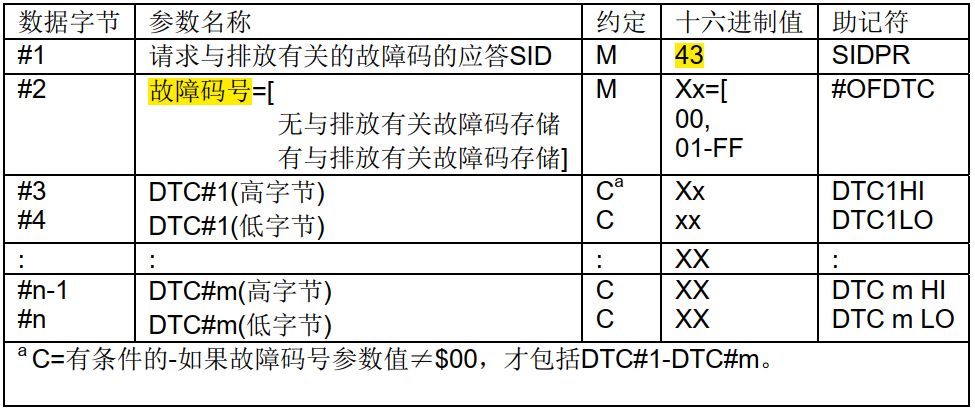

2、请求与排放有关故障码应答信息定义

基本格式：

<SID + 0x40> + <DTC Number> + <DTC#1> + ... + <DTC#m>

3、报文示例

下例给出了“请求与排放有关的故障码”服务是如何执行的。外部测试设备请求来自车辆的与排放有关的故障码。 ECU#1 (ECM)有6个DTC存储，ECU#2 (TCM)有1个DTC存储，ECU#3 (ABS/牵引力控制)没有DTC存储。

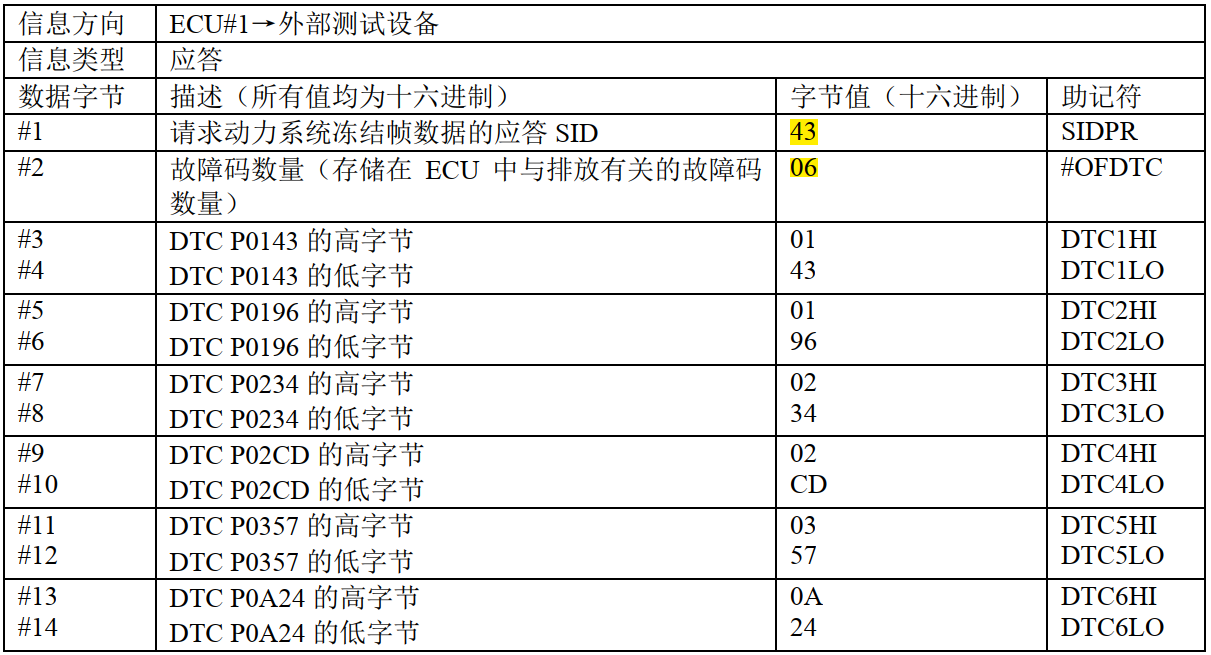

• ECU#1（ECM）： P0143， P0196， P0234， P02CD， P0357， P0A24

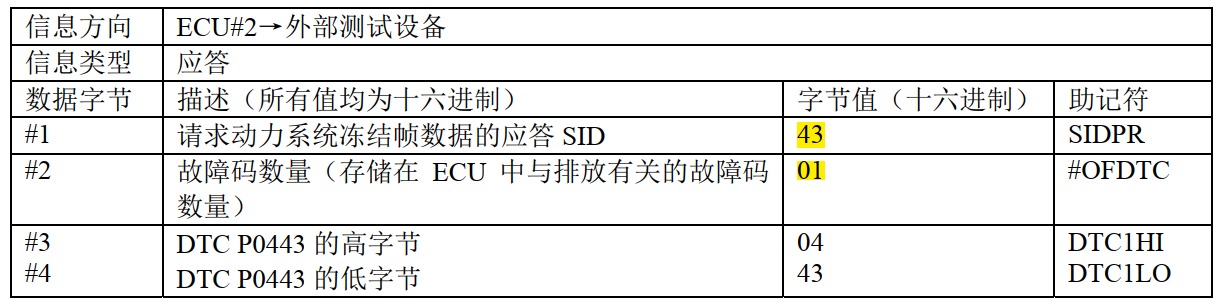

• ECU#2（TCM）： P0443

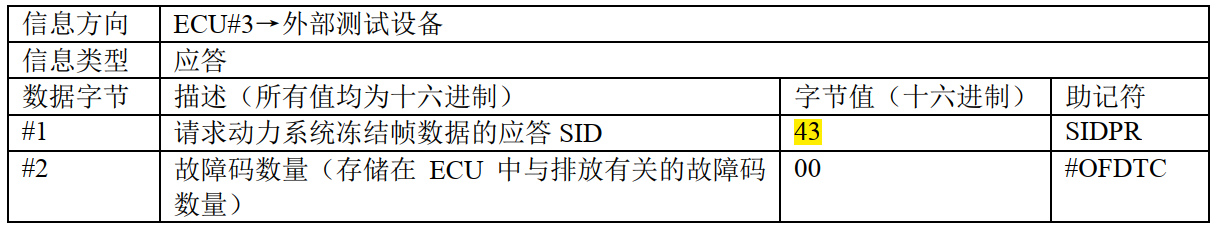

• ECU#3（ABS/TC）： 无与排放有关的故障码
