今儿和大家聊聊 Transformer 结合卡尔曼滤波时序预测~

Transformer 和 卡尔曼滤波（Kalman Filter） 听起来好像是两个完全不相干的东西，一个用于 深度学习中的自然语言处理（NLP），一个是 经典控制和信号处理中的状态估计方法。

简单对比

概念	Transformer	卡尔曼滤波
应用场景	机器翻译、文本生成、语音识别	目标跟踪、导航、信号处理
核心思想	通过注意力机制选择最相关的信息	通过贝叶斯估计融合新旧信息
数据处理方式	并行处理整个序列（注意力机制）	逐步更新状态（递归计算）
数学工具	线性代数、概率论	线性代数、概率论

从概念上讲，Transformer 和卡尔曼滤波都在处理“信息如何传播和更新”的问题，只是方式不同。

Transformer 通过注意力（Attention）机制，从整个输入中找出最重要的信息。
卡尔曼滤波通过递归公式，利用当前观测值和过去的估计值，持续更新系统状态。

详细原理

Transformer 原理

Transformer 是 自然语言处理（NLP） 中的核心模型，它的主要特点是 不依赖循环结构，而是使用注意力机制并行处理整个序列。

1. Transformer 的核心组件

自注意力机制（Self-Attention）

计算输入序列内部的依赖关系，决定哪些词对当前词最重要。
公式：
- 分别是 查询（Query）、键（Key） 和 值（Value） 矩阵，来自输入数据的不同线性变换。
- 是维度缩放因子，防止梯度过大。

多头注意力（Multi-Head Attention）

通过多个不同的线性变换头（head），提取不同角度的信息，提高表达能力。

前馈神经网络（Feed-Forward Network, FFN）

在每个位置上独立应用一个小型的神经网络，提高模型复杂度。

残差连接（Residual Connection）和归一化（Layer Normalization）

让梯度稳定，优化收敛速度。

位置编码（Positional Encoding）

因为 Transformer 没有循环结构，所以需要额外的位置信息。通常使用正弦和余弦函数：

卡尔曼滤波原理

卡尔曼滤波是一种 递归最优估计 方法，它用于动态系统的状态估计，适用于系统受 高斯噪声干扰 的情况。

它的核心思想是：

结合 先验估计 和 当前观测数据，不断优化对真实状态的估计。
通过 最小均方误差（MMSE） 选择最佳状态。

1. 线性动态系统的状态方程

一个系统的状态由 系统动态方程 和 观测方程 描述：

：当前的真实状态（需要估计的量）
：输入控制量
：观测值（测量到的数据）
、、是已知矩阵
、分别是系统噪声和测量噪声，满足高斯分布：其中和是协方差矩阵，表示噪声大小。

2. 预测和更新两步

① 预测（Prediction）
使用上一时刻的状态，预测当前状态：

预测状态的不确定性：

② 更新（Update）
利用新观测数据修正预测：

更新状态：

更新不确定性：

其中：

是 卡尔曼增益（Kalman Gain），控制观测信息对估计值的影响。
是 协方差矩阵，表示估计的不确定性。

Transformer 与卡尔曼滤波的联系

虽然 Transformer 和卡尔曼滤波应用不同，但它们都基于 信息传播和更新 的核心思想：

信息流动方式：Transformer 通过 注意力机制 选择重要信息，并行计算所有时间步的状态。卡尔曼滤波通过 贝叶斯更新 逐步优化状态估计。
矩阵计算：Transformer 使用 矩阵乘法（QK^T） 来计算注意力权重。卡尔曼滤波使用 协方差矩阵 P 进行误差传播。
权重调整：Transformer 通过 注意力分数（softmax） 计算信息重要性。卡尔曼滤波通过 卡尔曼增益 K计算观测数据的权重。

完整案例

传统方法中，卡尔曼滤波（Kalman Filter）被广泛应用于动态系统状态估计，它通过递归贝叶斯估计的方式对数据进行去噪和状态估计；

近年来，Transformer 模型凭借其强大的自注意力机制，在自然语言处理和时序数据预测中取得了突破性的进展。

本案例整体思路：

生成虚拟数据集：构造正弦与余弦信号，并加入噪声；
卡尔曼滤波：对虚拟数据进行平滑处理；
Transformer 模型构造与训练：利用卡尔曼滤波后的数据构造时序预测任务；
数据可视化：在一张图中绘制至少 4 个子图，分别展示原始数据、卡尔曼滤波结果、Transformer 预测结果以及真实信号与 Transformer 预测的对比~

import numpy as np
import matplotlib.pyplot as plt
import torch
import torch.nn as nn
import torch.optim as optim
from torch.utils.data import DataLoader, TensorDataset

# 一、生成虚拟数据集
def generate_data(seq_length=150, noise_level=0.3, seed=42):
    """
    生成虚拟的时序数据。数据由正弦函数和余弦函数叠加构成，同时加入高斯噪声。

    参数：
    seq_length - 数据点总数
    noise_level - 噪声水平
    seed - 随机种子，保证结果可重复性

    返回：
    t       : 时间序列（numpy 数组）
    y_true  : 真实信号（无噪声）
    y_noisy : 含噪声的观测数据
    """
    np.random.seed(seed)
    t = np.linspace(0, 10, seq_length)
    # 构造真实信号：正弦函数与余弦函数叠加
    y_true = np.sin(t) + 0.5 * np.cos(2 * t)
    # 生成高斯噪声并加入真实信号
    noise = noise_level * np.random.randn(seq_length)
    y_noisy = y_true + noise
    return t, y_true, y_noisy

# 调用数据生成函数，得到时间序列 t、真实信号 y_true 与带噪数据 y_noisy
t, y_true, y_noisy = generate_data()

# 二、卡尔曼滤波实现
def kalman_filter(y_noisy, Q=1e-3, R=0.1):
    """
    对一维时序数据应用卡尔曼滤波进行平滑处理。

    参数：
    y_noisy - 带噪声的观测数据（numpy 数组）
    Q - 过程噪声协方差（较小，反映状态变化的平稳性）
    R - 观测噪声协方差（反映观测数据的不确定性）

    返回：
    x_est - 经过卡尔曼滤波的状态估计（平滑后信号）
    """
    n = len(y_noisy)
    x_est = np.zeros(n)  # 存放滤波后的状态估计
    P = np.zeros(n)      # 存放估计协方差

    # 初始状态估计：取第一个观测值；初始协方差设为 1
    x_est[0] = y_noisy[0]
    P[0] = 1.0

    # 循环进行预测与更新
    for k in range(1, n):
        # 预测步骤：这里简单采用上一时刻状态作为预测值（状态转移矩阵 A=1）
        x_pred = x_est[k - 1]
        P_pred = P[k - 1] + Q  # 预测协方差：上一协方差加上过程噪声

        # 更新步骤：计算卡尔曼增益，修正预测值
        K = P_pred / (P_pred + R)
        x_est[k] = x_pred + K * (y_noisy[k] - x_pred)
        P[k] = (1 - K) * P_pred
    return x_est

# 对原始含噪数据应用卡尔曼滤波，获得平滑后的信号
y_kalman = kalman_filter(y_noisy)

# 三、Transformer 模型构造与原理解析
class TransformerTimeSeries(nn.Module):
    """
    基于 Transformer 的时序预测模型。
    模型结构包括：输入嵌入层 -> Transformer 模块（Encoder-Decoder 结构） -> 全连接输出层。

    参数：
    input_dim  : 输入特征维度（本例为1）
    model_dim  : Transformer 模型的隐藏层维度
    num_heads  : 注意力头数
    num_layers : Transformer 层数（Encoder 和 Decoder 均采用相同层数）
    dropout    : dropout 概率，用于防止过拟合
    """
    def __init__(self, input_dim=1, model_dim=32, num_heads=4, num_layers=2, dropout=0.1):
        super(TransformerTimeSeries, self).__init__()
        # 输入嵌入层，将一维输入映射到 model_dim 维度
        self.embedding = nn.Linear(input_dim, model_dim)
        # 构造 Transformer 模块，采用 nn.Transformer 内置实现，Encoder 和 Decoder 均采用相同输入（自编码器方式）
        self.transformer = nn.Transformer(d_model=model_dim,
                                          nhead=num_heads,
                                          num_encoder_layers=num_layers,
                                          num_decoder_layers=num_layers,
                                          dropout=dropout)
        # 输出全连接层，将 Transformer 输出映射回一维预测值
        self.fc_out = nn.Linear(model_dim, 1)

    def forward(self, x):
        """
        前向传播函数。
        参数：
        x: 输入张量，形状为 (batch_size, seq_length, input_dim)

        返回：
        输出张量，形状为 (batch_size, seq_length, 1)
        """
        # 将输入数据经过嵌入层映射到高维空间
        x = self.embedding(x)
        # Transformer 模型要求的输入形状为 (seq_length, batch_size, model_dim)，因此进行转置
        x = x.permute(1, 0, 2)
        # 这里使用自注意力机制，Encoder 和 Decoder 均输入相同数据
        x = self.transformer(x, x)
        # 将 Transformer 输出映射为目标维度
        x = self.fc_out(x)
        # 恢复原始形状 (batch_size, seq_length, 1)
        x = x.permute(1, 0, 2)
        return x

# 四、数据预处理与训练集构造
def prepare_data(y, seq_length=10):
    """
    构造时序预测的训练数据集。将连续的时序数据分割成多个样本，每个样本包含 seq_length 个时间步的输入和下一个时刻的标签。

    参数：
    y          : 一维时序数据（可以是原始数据或滤波后数据）
    seq_length : 每个样本的输入序列长度

    返回：
    X - 特征数据，形状为 (样本数, seq_length, 1)
    Y - 标签数据，形状为 (样本数)
    """
    X, Y = [], []
    for i in range(len(y) - seq_length):
        X.append(y[i:i + seq_length])
        Y.append(y[i + seq_length])
    # 转换为 PyTorch 的 tensor，并增加一个特征维度
    return torch.tensor(X).float().unsqueeze(-1), torch.tensor(Y).float()

# 采用卡尔曼滤波后的数据作为 Transformer 模型的输入数据，便于提升预测效果
X_train, Y_train = prepare_data(y_kalman, seq_length=10)
dataset = TensorDataset(X_train, Y_train)
dataloader = DataLoader(dataset, batch_size=8, shuffle=True)

# 五、Transformer 模型训练过程
# 实例化 Transformer 模型
model = TransformerTimeSeries(input_dim=1, model_dim=32, num_heads=4, num_layers=2, dropout=0.1)
# 定义损失函数为均方误差损失（MSE Loss）
criterion = nn.MSELoss()
# 采用 Adam 优化器，学习率设定为 0.001
optimizer = optim.Adam(model.parameters(), lr=0.001)

def train_model(model, dataloader, epochs=50):
    """
    对 Transformer 模型进行训练。训练过程中每个 batch 计算损失，然后反向传播更新模型参数。

    参数：
    model     : Transformer 模型实例
    dataloader: 训练数据加载器
    epochs    : 训练轮数

    训练过程中，每个 epoch 后打印平均损失，便于观察训练趋势和模型收敛情况。
    """
    model.train()
    for epoch in range(epochs):
        total_loss = 0.0
        for X_batch, Y_batch in dataloader:
            optimizer.zero_grad()  # 清空梯度
            # 前向传播：输入 X_batch，得到 Transformer 模型的输出（所有时刻的预测结果）
            output = model(X_batch)
            # 取每个序列最后一个时间步的预测值作为最终输出
            Y_pred = output[:, -1, :].squeeze()
            loss = criterion(Y_pred, Y_batch)
            loss.backward()   # 反向传播计算梯度
            optimizer.step()  # 更新模型参数
            total_loss += loss.item()
        avg_loss = total_loss / len(dataloader)
        print(f"Epoch {epoch+1:03d} / {epochs}, Loss: {avg_loss:.6f}")

# 开始训练模型
train_model(model, dataloader, epochs=50)

# 六、模型预测与数据可视化
# 在训练完成后，将 Transformer 模型设为评估模式，并利用训练数据集进行预测
model.eval()
with torch.no_grad():
    # 对整个输入数据进行预测，取序列末尾的预测值作为最终结果
    output = model(X_train)
    y_transformer_pred = output[:, -1, :].squeeze().numpy()

# 七、数据可视化及图形说明
def plot_results():
    """
    绘制包含4个子图的大图，展示以下数据：
      1. Original Data vs True Signal
         - 使用红色散点展示 Noisy Data，绿色曲线展示 True Signal
         - 说明原始数据中噪声对信号的影响，以及真实信号的走向。

      2. Kalman Filter Result
         - 使用蓝色曲线展示经过卡尔曼滤波后的平滑信号
         - 展示卡尔曼滤波在去噪和平滑方面的效果，对比原始数据能明显看出噪声被抑制。

      3. Transformer Predicted Signal
         - 使用洋红色曲线展示 Transformer 模型的预测结果
         - 说明模型利用历史数据预测未来信号的能力，观察模型是否捕捉到趋势变化。

      4. True Signal vs Transformer Prediction
         - 同时绘制绿色曲线（真实信号）和洋红色虚线（Transformer 预测），便于对比模型预测结果与真实信号的吻合程度。

    所有子图均采用具有感官冲击力的颜色，通过图例与标题详细说明每个子图的含义。
    """
    # 建立一个 2x2 的子图结构，总图大小设定为 16x12 英寸
    fig, axes = plt.subplots(2, 2, figsize=(16, 12))

    # 子图 1：Original Data vs True Signal
    axes[0, 0].plot(t, y_noisy, 'r.', markersize=8, alpha=0.7, label='Noisy Data')
    axes[0, 0].plot(t, y_true, 'g-', linewidth=2, label='True Signal')
    axes[0, 0].set_title('Original Data vs True Signal', fontsize=14)
    axes[0, 0].set_xlabel('Time', fontsize=12)
    axes[0, 0].set_ylabel('Signal Value', fontsize=12)
    axes[0, 0].legend(fontsize=12)
    axes[0, 0].grid(True, linestyle='--', alpha=0.5)

    # 子图 2：Kalman Filter Result
    axes[0, 1].plot(t, y_kalman, 'b-', linewidth=2, label='Kalman Filtered')
    axes[0, 1].set_title('Kalman Filter Result', fontsize=14)
    axes[0, 1].set_xlabel('Time', fontsize=12)
    axes[0, 1].set_ylabel('Filtered Value', fontsize=12)
    axes[0, 1].legend(fontsize=12)
    axes[0, 1].grid(True, linestyle='--', alpha=0.5)

    # 子图 3：Transformer Predicted Signal
    # 由于 Transformer 模型的预测是从训练数据的第 11 个时间点开始（序列长度为 10），因此对应时间轴需要偏移
    predict_time = t[10:10+len(y_transformer_pred)]
    axes[1, 0].plot(predict_time, y_transformer_pred, 'm-', linewidth=2, label='Transformer Prediction')
    axes[1, 0].set_title('Transformer Predicted Signal', fontsize=14)
    axes[1, 0].set_xlabel('Time', fontsize=12)
    axes[1, 0].set_ylabel('Predicted Value', fontsize=12)
    axes[1, 0].legend(fontsize=12)
    axes[1, 0].grid(True, linestyle='--', alpha=0.5)

    # 子图 4：True Signal vs Transformer Prediction
    true_segment = y_true[10:10+len(y_transformer_pred)]
    axes[1, 1].plot(predict_time, true_segment, 'g-', linewidth=2, label='True Signal')
    axes[1, 1].plot(predict_time, y_transformer_pred, 'm--', linewidth=2, label='Transformer Prediction')
    axes[1, 1].set_title('True Signal vs Transformer Prediction', fontsize=14)
    axes[1, 1].set_xlabel('Time', fontsize=12)
    axes[1, 1].set_ylabel('Signal Value', fontsize=12)
    axes[1, 1].legend(fontsize=12)
    axes[1, 1].grid(True, linestyle='--', alpha=0.5)

    # 调整整体布局，使各子图之间不重叠，并设定总标题
    plt.suptitle('Comparison of Noisy Data, Kalman Filtered, and Transformer Prediction', fontsize=16, y=0.95)
    plt.tight_layout(rect=[0, 0, 1, 0.93])
    plt.show()

plot_results()

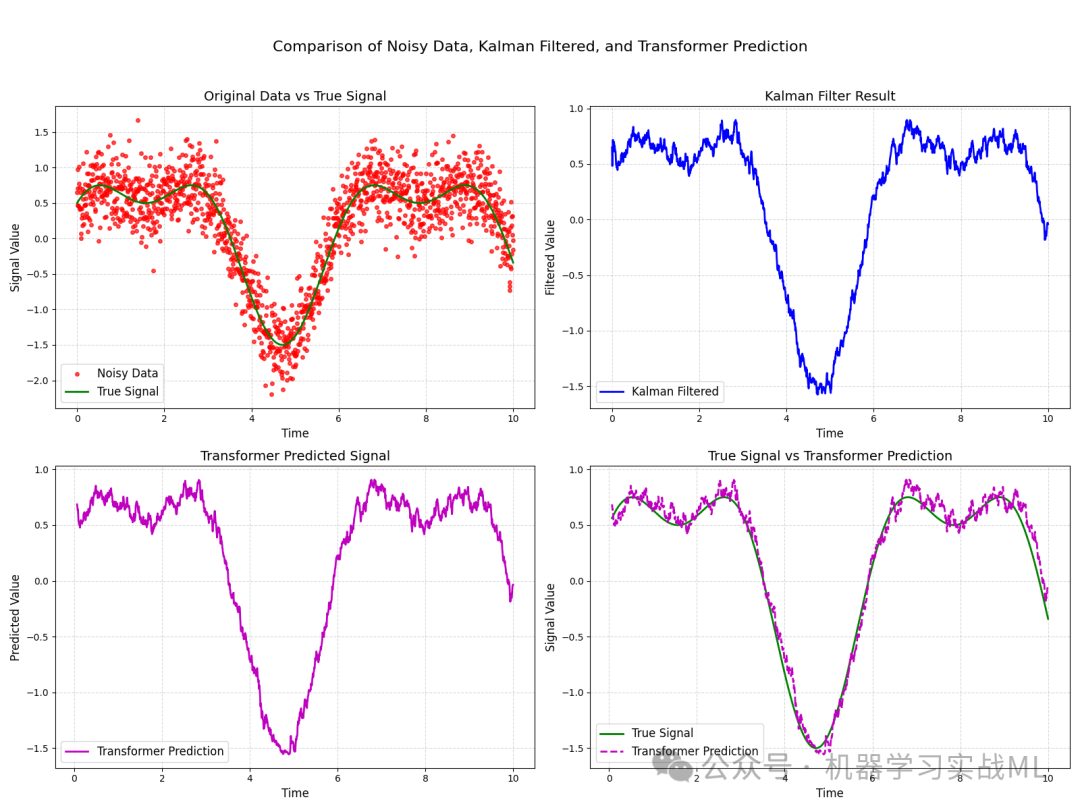

Original Data vs True Signal：用红色散点表示带噪声的原始数据，绿色曲线表示真实信号。可以明显看出原始数据噪声干扰较大，数据点分布离散。可以看到实际测量中常见的噪声问题，以及真实信号与观测信号之间存在较大差距，为后续滤波和预测任务提供直观背景。
Kalman Filter Result：使用蓝色曲线展示卡尔曼滤波后的信号。滤波后的曲线明显比原始数据更加平滑，噪声被有效抑制，整体趋势与真实信号较为接近。通过对比左上图与右上图，可以直观地理解卡尔曼滤波在降噪方面的优势，说明其在状态估计问题中对抗噪声的有效性。
Transformer Predicted Signal：Transformer 模型基于卡尔曼滤波数据训练后得到的预测结果。说明模型通过学习历史数据的依赖关系预测未来数据。该图能展示模型在捕捉数据动态变化和趋势方面的能力，虽然预测可能存在一定偏差，但总体上能够反映出数据的主要变化趋势。
True Signal vs Transformer Prediction：同时绘制了真实信号（绿色曲线）与 Transformer 模型预测结果（红色虚线），用于对比模型预测与真实数据之间的吻合程度。如果两条曲线较为接近，则表明模型具有较高的预测精度；若存在较大偏差，则需要对模型结构、超参数或训练数据进行进一步调优。

整个案例展示了如何利用卡尔曼滤波与 Transformer 模型协同工作，既利用经典滤波技术去噪，又利用深度学习模型捕捉复杂的长程依赖关系，达到数据平滑与预测精度兼顾的效果。实际应用中，这种方法可推广到各类受噪声干扰的时序数据处理场景，如雷达目标跟踪、金融数据预测以及工业传感器数据分析等。
