🔥 内容介绍

摘要: 随着物联网（IoT）和智能家居技术的快速发展，高精度室内定位变得越来越重要。红外测距仪作为一种低成本、易部署的室内定位方案，受到了广泛的关注。然而，单个红外测距仪的精度受到噪声和视距（LOS）条件的限制。为了提高定位精度和鲁棒性，本文提出了一种用于红外测距仪演示床的分布式卡尔曼滤波器（Distributed Kalman Filter, DKF）。该滤波器利用多个红外测距仪的数据融合优势，通过分布式架构降低计算复杂度，提升系统可扩展性和容错性。本文详细阐述了DKF的结构、算法流程以及在红外测距仪演示床上的应用，并探讨了其优势和局限性。

关键词: 分布式卡尔曼滤波器，红外测距仪，室内定位，数据融合，物联网

1. 引言

室内定位技术在导航、监控、机器人、医疗保健等领域具有广泛的应用前景。传统的全球定位系统（GPS）在室内环境下的性能受到严重限制，因此需要开发适用于室内环境的定位技术。近年来，基于Wi-Fi、蓝牙、超宽带（UWB）和红外（IR）等技术的室内定位方法层出不穷。其中，红外测距仪因其低成本、低功耗、易于部署等优点，成为一种具有吸引力的室内定位解决方案。

然而，红外测距仪的精度容易受到环境光、目标反射率、非视距（NLOS）传播以及传感器自身噪声的影响。单个红外测距仪难以保证定位的精度和鲁棒性。为了解决这个问题，一种有效的方法是采用数据融合技术，将多个红外测距仪的测量结果进行整合，从而降低误差、提高精度并增强系统的可靠性。

卡尔曼滤波器（Kalman Filter, KF）是一种最优的递归滤波器，广泛应用于状态估计和数据融合领域。在多传感器融合的应用中，扩展卡尔曼滤波器（Extended Kalman Filter, EKF）和无迹卡尔曼滤波器（Unscented Kalman Filter, UKF）等非线性卡尔曼滤波器被广泛采用。然而，集中式卡尔曼滤波器（Centralized Kalman Filter, CKF）需要将所有传感器数据传输到中央处理单元进行统一处理，这导致了较高的通信带宽需求和计算复杂度。尤其是在传感器节点数量较多的情况下，CKF容易成为系统瓶颈，并且缺乏可扩展性和容错性。

为了克服CKF的局限性，分布式卡尔曼滤波器（DKF）应运而生。DKF将计算任务分配到各个传感器节点，节点之间只进行局部信息的交互，从而降低了通信带宽需求和计算复杂度。DKF具有良好的可扩展性和容错性，能够适应传感器节点数量的变化和节点故障的情况。

本文提出了一种用于红外测距仪演示床的DKF，旨在利用多个红外测距仪的数据融合优势，提高定位精度和鲁棒性。本文的结构如下：第二部分介绍了红外测距仪的原理和误差模型；第三部分详细阐述了DKF的结构和算法流程；第四部分描述了DKF在红外测距仪演示床上的应用；第五部分进行了实验验证和结果分析；最后，第六部分总结全文并展望未来研究方向。

2. 红外测距仪原理与误差模型

2.1 红外测距仪原理

红外测距仪通常采用三角测量法或飞行时间（Time-of-Flight, TOF）法进行距离测量。本文假设采用的是基于三角测量法的红外测距仪。三角测量法利用红外发射器和接收器之间的基线距离以及测量得到的角度信息，通过三角函数关系计算目标距离。

如图1所示，红外发射器发射红外光束，光束照射到目标物体后反射，被红外接收器接收。通过测量发射角度α和接收角度β，可以计算得到目标距离d。

[此处应插入图1：三角测量法原理示意图]

目标距离d的计算公式如下：

d = b / tan(α + β)

其中，b为红外发射器和接收器之间的基线距离。

2.2 红外测距仪误差模型

红外测距仪的误差主要来源于以下几个方面：

噪声误差:
由于传感器本身的噪声和电路噪声的影响，角度测量存在一定的误差。
环境光干扰:
强烈的环境光会干扰红外接收器对反射光信号的检测，导致测量误差。
目标反射率影响:
不同材料的目标对红外光的反射率不同，这会影响接收器接收到的信号强度，进而影响角度测量。
非视距传播:
当目标物体被遮挡时，红外光发生反射、折射或散射，导致测量距离偏大。

为了对红外测距仪的误差进行建模，可以将其表示为一个高斯噪声模型：

d_measured = d_true + n

其中，d_measured为测量距离，d_true为真实距离，n为均值为0、方差为σ^2的高斯噪声。实际应用中，噪声方差σ^2需要根据实际情况进行标定。

3. 分布式卡尔曼滤波器结构与算法

3.1 DKF结构

本文提出的用于红外测距仪演示床的DKF采用联邦滤波器结构（Federated Kalman Filter, FKF）。FKF是一种常用的DKF架构，其主要特点是将全局状态估计分解为多个局部状态估计，并通过主滤波器进行信息融合。

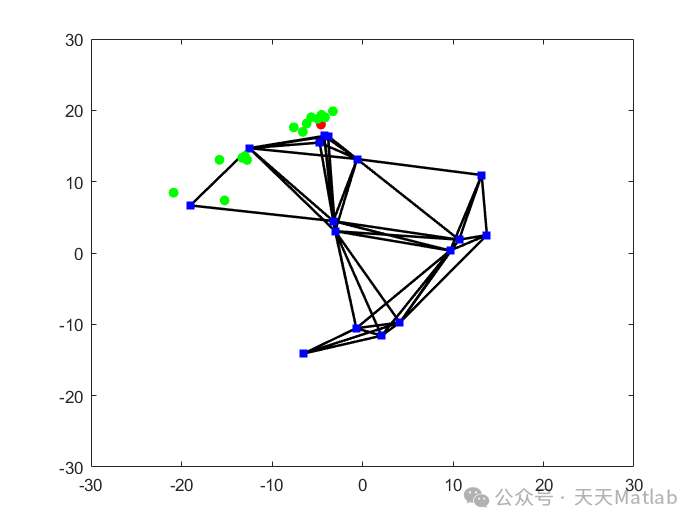

如图2所示，DKF由多个局部滤波器和一个主滤波器组成。每个局部滤波器对应一个红外测距仪，负责处理该测距仪的测量数据，并估计局部状态。主滤波器负责接收所有局部滤波器的状态估计和协方差信息，进行全局状态估计，并将更新后的状态估计和协方差信息反馈给局部滤波器。

[此处应插入图2：分布式卡尔曼滤波器结构示意图]

3.2 DKF算法流程

DKF的算法流程如下：

局部滤波器:
- 预测步骤:
  根据状态转移方程，预测下一时刻的状态估计和协方差。
- 更新步骤:
  利用红外测距仪的测量数据，更新状态估计和协方差。
- 信息共享:
  将更新后的状态估计和协方差信息发送给主滤波器。
主滤波器:
- 信息融合:
  接收所有局部滤波器的状态估计和协方差信息，进行加权平均，得到全局状态估计和协方差。权重通常根据局部滤波器的协方差大小进行确定，协方差越小，权重越大。
- 信息反馈:
  将更新后的全局状态估计和协方差信息反馈给局部滤波器。
重复步骤1和步骤2，直到达到预定的迭代次数或满足收敛条件。

具体算法步骤如下：

状态方程:
假设目标物体在二维平面内运动，状态向量定义为 x = [x_position, y_position, x_velocity, y_velocity]^T。状态方程可以表示为：

x_{k+1} = A x_k + w_k

其中，A为状态转移矩阵，w_k为过程噪声。

观测方程:
红外测距仪的观测方程可以表示为：

z_i,k = h_i(x_k) + v_i,k

其中，z_i,k为第i个红外测距仪在k时刻的测量距离，h_i(x_k)为观测函数，v_i,k为测量噪声。观测函数h_i(x_k)根据红外测距仪的位置和目标位置计算得到预测距离。

局部滤波器算法:

其中，x_{i,k|k-1}和P_{i,k|k-1}分别为第i个局部滤波器在k时刻的预测状态估计和协方差，x_{i,k|k}和P_{i,k|k}分别为更新后的状态估计和协方差，K_{i,k}为卡尔曼增益，H_i为观测矩阵，Q为过程噪声协方差，R_i为测量噪声协方差，I为单位矩阵。
- K_{i,k} = P_{i,k|k-1} H_i^T (H_i P_{i,k|k-1} H_i^T + R_i)^{-1}
- x_{i,k|k} = x_{i,k|k-1} + K_{i,k} (z_{i,k} - h_i(x_{i,k|k-1}))
- P_{i,k|k} = (I - K_{i,k} H_i) P_{i,k|k-1}
- x_{i,k|k-1} = A x_{i,k-1|k-1}
- P_{i,k|k-1} = A P_{i,k-1|k-1} A^T + Q
- 预测:
- 更新:
主滤波器算法:

其中，x_{global,k|k}和P_{global,k|k}分别为全局状态估计和协方差，N为局部滤波器的数量，w_i为第i个局部滤波器的权重，通常设置为 w_i = P_{global,k|k} P_{i,k|k}^{-1}。
- 信息反馈:
  将x_{global,k|k}和P_{global,k|k}反馈给每个局部滤波器，更新其状态估计和协方差。具体更新方式取决于DKF的具体实现方案，例如可以采用协方差交叉（Covariance Intersection, CI）等方法。
- x_{global,k|k} = ∑_{i=1}^N w_i x_{i,k|k}
- P_{global,k|k} = (∑_{i=1}^N P_{i,k|k}^{-1})^{-1}
- 信息融合:
